第三章 3.14

第三章 3.14. 如圖 ， 一個 N 匝電磁鐵用於舉起一個厚鐵片重量為 M, 鐵片與電磁鐵 接觸面是粗糙的 , 而每支接觸腳最小氣隙 mm, 此電磁鐵截面積 平方公分且線圈阻抗為 2.8 歐姆 , 計算電磁鐵能提起 95 公斤的鐵片所需的最小線圈電壓。忽略鐵板的磁阻。. sol: 鐵心的下降力為 9.8 × 95Kg 線圈的感應方程式為 : 但題目中並無提供條件 N 所以經由答案反推 N 求出為 450 再來計算所需要的力 Ffid= 其中 g=9.8m/ 答案為 931N 求出 Ffid 之後 計算電流 i min 公式 :

deva
Download Presentation

第三章 3.14

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

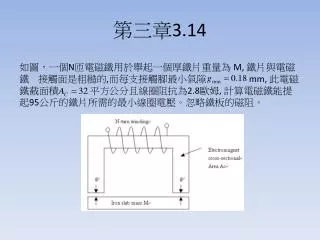

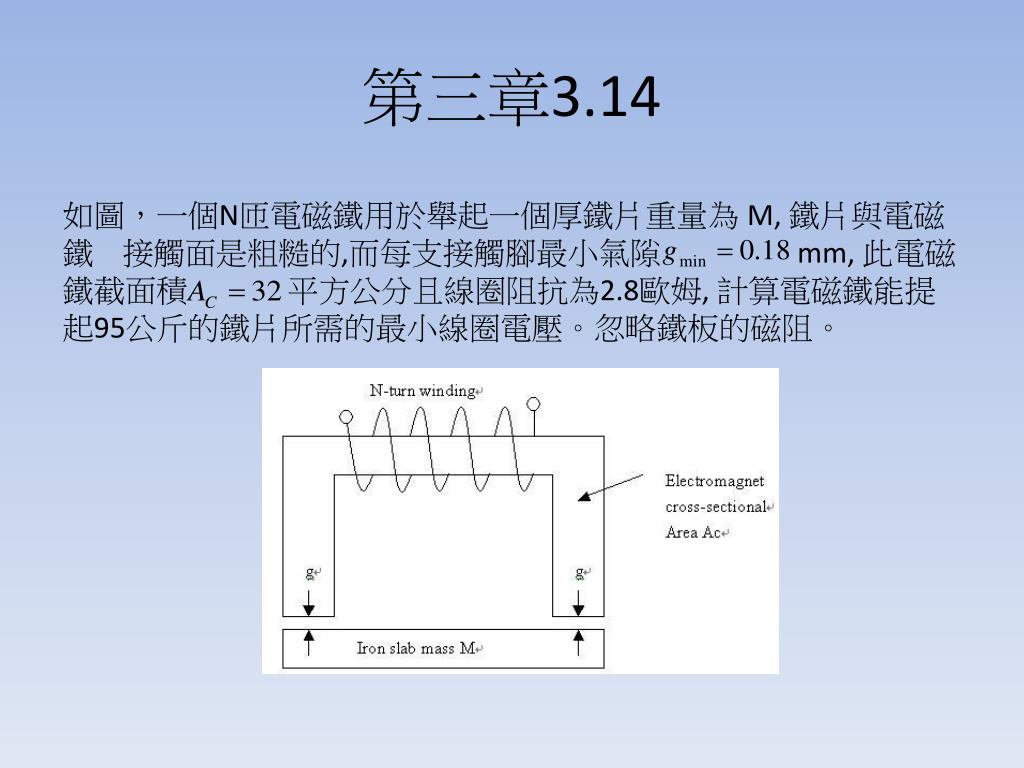

  1. 第三章3.14 如圖，一個N匝電磁鐵用於舉起一個厚鐵片重量為 M, 鐵片與電磁鐵接觸面是粗糙的,而每支接觸腳最小氣隙mm, 此電磁鐵截面積平方公分且線圈阻抗為2.8歐姆, 計算電磁鐵能提起95公斤的鐵片所需的最小線圈電壓。忽略鐵板的磁阻。

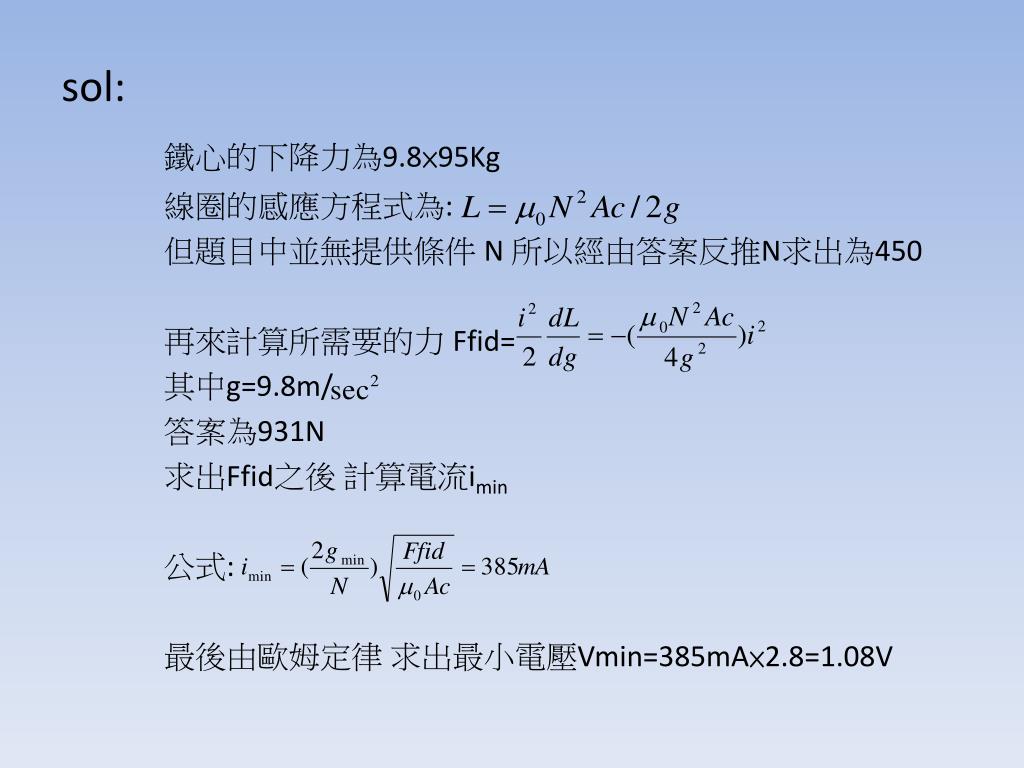

  2. sol: 鐵心的下降力為9.8×95Kg 線圈的感應方程式為: 但題目中並無提供條件 N 所以經由答案反推N求出為450 再來計算所需要的力 Ffid= 其中g=9.8m/ 答案為931N 求出Ffid之後 計算電流imin 公式: 最後由歐姆定律 求出最小電壓Vmin=385mA×2.8=1.08V

  3. 第三章3.16 一個感應機規格為在核心截面積為14平方公分上有525匝線圈且氣隙為0.16公厘這種線圈直接連接一個120伏特60赫茲的電壓源。忽視線圈電阻和漏電感。忽略線圈磁阻,計算平均時間使出的力量在核心傾向於關閉氣隙。若此氣隙增加為兩倍需耗多少力量?

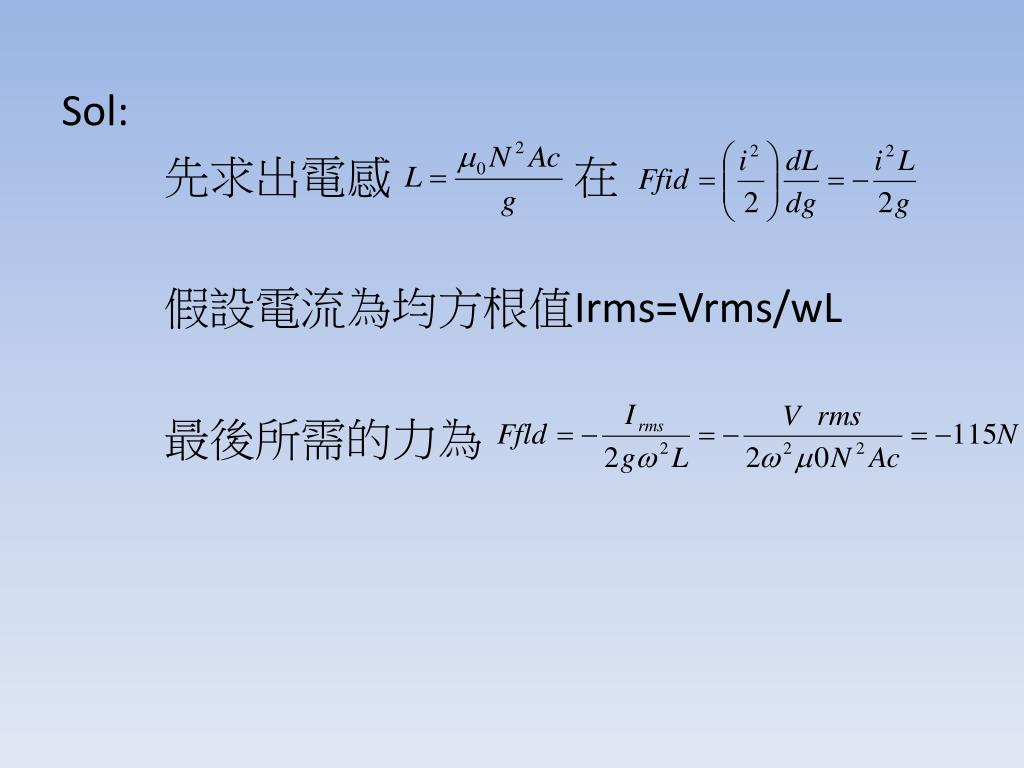

  4. Sol: 先求出電感在 假設電流為均方根值Irms=Vrms/wL 最後所需的力為
