次世代携帯電話網を利用した遠隔監視システム

基金活用型宮崎県中小企業経営革新補助事業 次世代携帯電話網を利用した遠隔監視システム移動式ネットワークカメラ移動式ネットワークカメラモモニタニタリングリングミックスミックス株式会社　共立電機製作所株式会社　アシストユウ

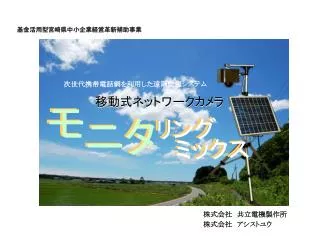

移動式ネットワークカメラ モ見たい場所へ置くだけ、瞬時に画像を配信する。ニタリングミックス屋外設置が標準仕様であり、設置環境の制限はありません。PHS・ＦＯＭＡ・CDMA1・ブロードバンドであれば、OK。電源の無い環境でも、二次電源装置で長時間画像配信も大丈夫です。録画はインターネット上の専用サーバーに！従来型の録画システムは、カメラ設置箇所に併設されたビデオテープに収録されていましたが、このシステムは、インターネット上の専用サーバーに保存されます。遠隔地の状況をリアルタイム（パン・チルト・ズーム対応）パソコン・携帯電話から、いつでも・どこにいても設置場所の映像が見ることができます。

【モニタリングミッククス】 「カメラの性能」 ○パン（左右）：－175から+175度 ○チルト（上下）：0から+90度 ○ズーム：42倍ズーム（光学21倍、デジタル2倍） ○対応照度：2から100,000ルクス（ﾅｲﾄﾋﾞｭｰﾓｰﾄﾞ時：0.09～100,000ルクス） ○外部入出力（入力2：出力1）「対応インフラ」（通信方法） ○ＦＯＭＡ　（64ｋｐｓ）月額13,900円の従量制の場合、1画面/約1円但し、10/22日より月額10,000円の定額制が開始、順次対応予定 ○ＰＨＳ　（128ｋｐｓ）月額7,938円の定額制 ○ブロード回線（光・ADSL・ケーブルなど） ○無線LAN

【モニタリングミッククス】 「システムの概要」

【モニタリングミッククス】 「システムの柔軟性」 ○機器の設置が容易である。　　携帯電話網（FOMA・PHS）であれば、どこでも設置できてすぐに画像を配　信できます。 ※移動に伴う工事や設定の変更が必要ありません。 ○センサー動作による外部通知機能　　入出力端子（入力2/出力1）と外部スイッチ（センサー）と組み合わせて多彩　な用途でご利用できます。センサー併用型のシステム ※センサー動作により画像転送と投光器の連動夜間照明点灯リレー装置 ※カメラから点灯信号を送り、　　　投光器をon/offする。投光器太陽電池カメラ蓄電池リレー装置

【モニタリングミッククス】 (観光への提案）　　仮想プランです　宮崎県は、東国原知事の営業力でマンゴー・地鶏など全国で大変有名になりました。日向市の観光地をよりアピールする為に、移動式カメラ（ミックス）を、旬な景色・イベント情報など観光地見所として、日向市役所ホームページにリンクさせれば、観光案内のライブ情報として、住民サービスはもちろん、全国に紹介できます。　　　　　　　　　　　　　　　　　　　　　　　　観光案内だけではなく、建設物件の紹介・施設の紹介・学校行事など、ライブ映像を必要としている環境には最適です。宮崎県内の旬な観光地をインターネットで配信し旅行会社とリンクすれば、観光産業の活性化に貢献できると思います。 QRコード画像はハメコミです。 http://monitakun.com

【モニタリングミッククス】 防災活用提案遠隔地データー画像配信（FOMA・PHSカードエリア内）地滑り被害国道４４８号線の画像配信手順モニタリングミックスＡＳＰ管理サーバー　　　　　　携帯電話アンテナ画像情報転送　　　　　　　　　　　ＦＯＭＡ・ＰＨＳ投光器インターネット太陽電池蓄電池災害現場国道４４８号線移動式ネットワークカメラ　　　　　　　　　　　　　　　　　　　携帯電話データー通信カード装着（太陽電池＋蓄電池＋投光器セット）市役所内パソコン

【モニタリングミッククス】 防災活用提案　（アナログデーターの遠方監視）大雨による被害は、洪水害・浸水害・土砂災害を発生させ、建物・道路・人命に大きい被害を及ぼします。災害の発生現場を予測することは、大変困難であり、災害予想地区には、アナログによる、計測機が設置されています。アナログ計測機をカメラ映像にて、遠方で確認すれば、国・県・市・自治体から容易に監視ができ、防災対策に貢献できます。光学２１倍による、水位確認西都市杉安堰

【モニタリングミッククス】 建設活用提案　建設中のビルや工事中の現場の進行状況がリアルタイムに簡単に確認できます。また、携帯電話網（ＰＨＳ・FOMA）エリア内であれば簡単に、別の現場に移動する事が出来ます。（移動に伴う設定の変更や工事が必要ありません。）カメラを設置した物自体が移動する場合（タワークレーンや移動車両など）でも容易に設置することができます。タワークレーンカメラカメラ録画検索画面

次世代携帯電話網を利用した遠隔監視システム

次世代携帯電話網を利用した遠隔監視システム
