  1. FPGA系统设计与实践 ——IP复用 基于ISE5.2的设计输入方法

  2. 3.1.4IP复用 IP(知识产权)核将一些在数字电路中常用,但比较复杂的功能块,如FIR滤波器、SDRAM控制器、PCI接口等设计做成一个“黑盒”或者是可修改参数的模块,供设计者使用。IP核包括硬IP与软IP。调用IP核能避免重复劳动,大大减轻设计人员的工作量。

  3. 3.1.4IP复用 Xilinx Core Generator采用了Smart IP技术和友好的用户参数设置界面。使IP从生成到使用的过程简单,灵活,易用,高效,而且可以对IP使用的资源做一定估计。

  4. 3.1.4IP复用 下面以一个10进制计数器为例,讲解如何在ISE5.2中生成IP和使用IP,实现设计。

  5. 1.设计要求 设计一个10进制计数器: (1)计数频率为1Hz (2)外部晶振为30MHz (3)使用7段LED显示计 数器的值。 其原理框图如右图所示。

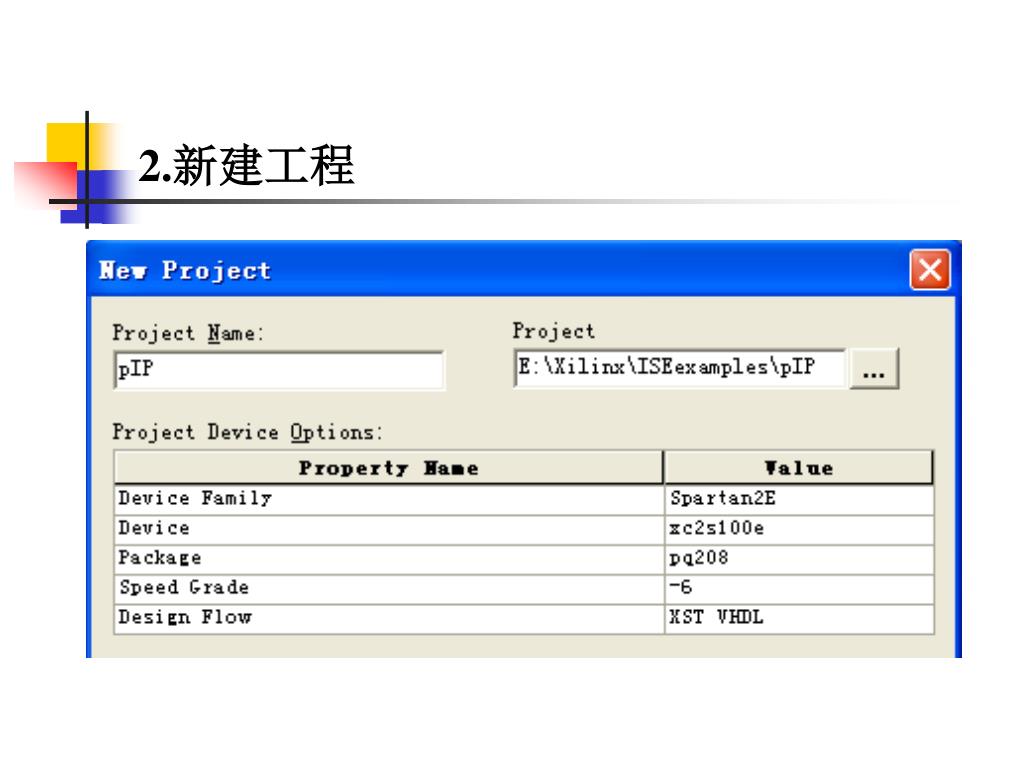

  6. 2.新建工程

  7. 3.新建VHDL(分频器)文件

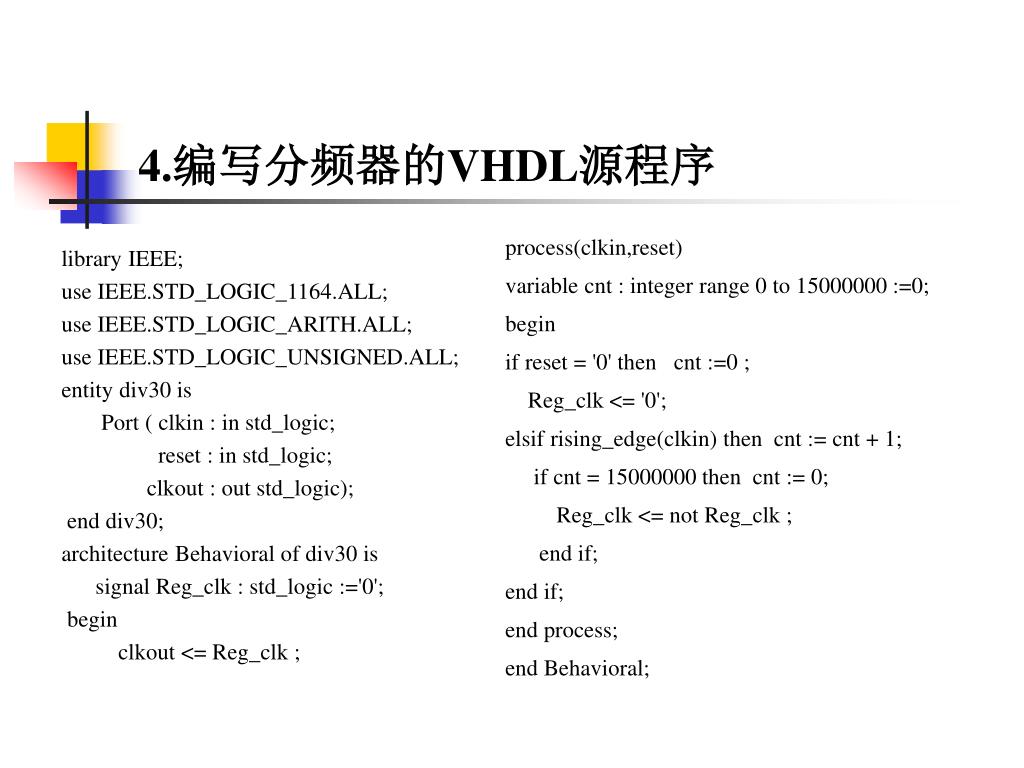

  8. 4.编写分频器的VHDL源程序 library IEEE; use IEEE.STD_LOGIC_1164.ALL; use IEEE.STD_LOGIC_ARITH.ALL; use IEEE.STD_LOGIC_UNSIGNED.ALL; entity div30 is Port ( clkin : in std_logic; reset : in std_logic; clkout : out std_logic); end div30; architecture Behavioral of div30 is signal Reg_clk : std_logic :='0'; begin clkout <= Reg_clk ; process(clkin,reset) variable cnt : integer range 0 to 15000000 :=0; begin if reset = '0' then cnt :=0 ; Reg_clk <= '0'; elsif rising_edge(clkin) then cnt := cnt + 1; if cnt = 15000000 then cnt := 0; Reg_clk <= not Reg_clk ; end if; end if; end process; end Behavioral;

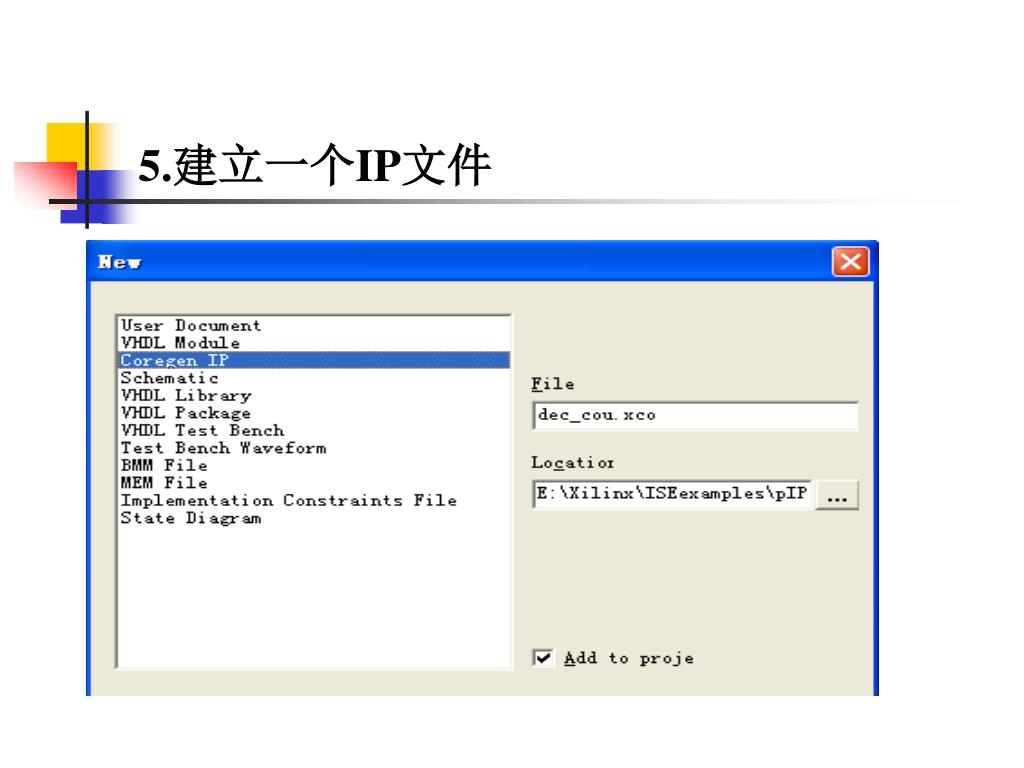

  9. 5.建立一个IP文件

  10. IP 初始化窗口

  11. IP核生成器操作界面

  12. IP核 在Xilinx Core Generator(IP核生成器)操作界面左边的窗口中包含了很多文件夹,文件夹下又有子文件夹,子文件夹中装的就是各种功能的IP。Core Generator中的IP相当丰富,而且已经分门别类装在不同的文件夹中。如:Basic Elements(基本元素)中包含有一些最基本的功能IP,比较器,计数器,编码器/译码器,格式转换,逻辑门/缓冲器,各种存储器,复选器,寄存器,移位寄存器等。

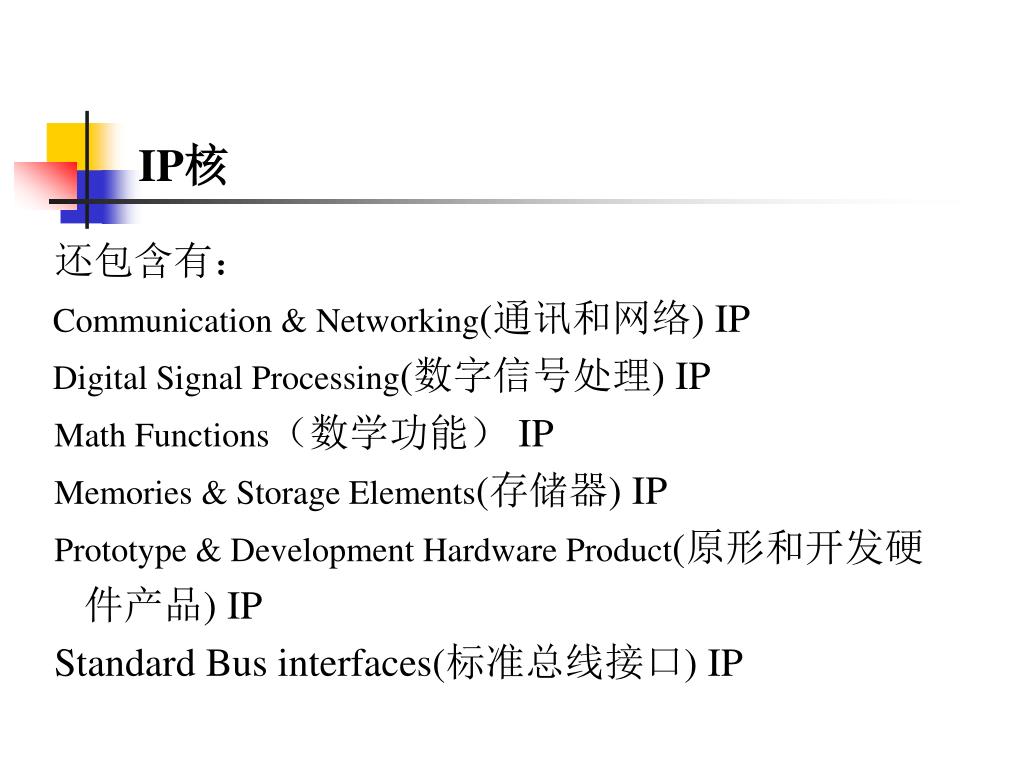

  13. IP核 还包含有: Communication & Networking(通讯和网络) IP Digital Signal Processing(数字信号处理) IP Math Functions(数学功能) IP Memories & Storage Elements(存储器) IP Prototype & Development Hardware Product(原形和开发硬 件产品) IP Standard Bus interfaces(标准总线接口) IP

  14. IP核生成器操作界面窗口中按钮的含义

  15. 6. IP参数设置 双击IP名 Binary Counter参数设置对话框

  16. 6. IP参数设置

  17. 7.生成IP

  18. 7.生成IP 报告显示,生成的计数器将占用5个LUT(查找表),5个寄存器;设计100%的是RPM(Relationally Placed Macro) ,这是一种相关元素的布局方式(采用这些布局方式有一定的好处,有兴趣的读者可以参考相关书籍)。设计有1个CLB(可配置逻辑块)宽,3个CLB高,一共使用了3个CLB或者3个slices(切片)。

  19. 7.生成IP 将生成好的IP文件加入工程后Sources in Project和Processes for Current Source中的变化如左图所示。

  20. 8.译码器设计 (1)定义端口

  21. 8.译码器设计 (2)编写VHDL源程序 library IEEE; use IEEE.STD_LOGIC_1164.ALL; use IEEE.STD_LOGIC_ARITH.ALL; use IEEE.STD_LOGIC_UNSIGNED.ALL; entity decoder is Port ( din : in std_logic_vector(3 downto 0); dout : out std_logic_vector(6 downto 0)); end decoder; architecture Behavioral of decoder is begin with din select dout<="1000000"when"0000",--0 "1111001"when"0001",--1 "0100100"when"0010",--2 "0110000"when"0011",--3 "0011001"when"0100",--4 "0010010"when"0101",--5 "0000010"when"0110",--6 "1111000"when"0111",--7 "0000000"when"1000",--8 "0010000"when"1001",--9 "1111111"when others; end Behavioral;

  22. 9.顶层映射 (1)定义端口

  23. 9.顶层映射 (2)编写VHDL源程序 CLK : IN std_logic); end component; component decoder Port ( din : in std_logic_vector(3 downto 0); dout : out std_logic_vector(6 downto 0)); end component; signal clk1hz : std_logic; signal q : std_logic_vector(3 downto 0); begin u1: div30 port map( clkin => clk , reset => reset , clkout => clk1hz); u2: my_cou port map( clk => clk1hz , q => q ); u3: decoder port map( din => q , dout => dout ); end Behavioral; library IEEE; use IEEE.STD_LOGIC_1164.ALL; use IEEE.STD_LOGIC_ARITH.ALL; use IEEE.STD_LOGIC_UNSIGNED.ALL; entity top is Port ( clk : in std_logic; reset : in std_logic; dout : out std_logic_vector(6 downto 0)); end top; architecture Behavioral of top is component div30 Port ( clkin : in std_logic; reset : in std_logic; clkout : out std_logic); end component; component my_cou port ( Q : OUT std_logic_VECTOR(3 downto 0);

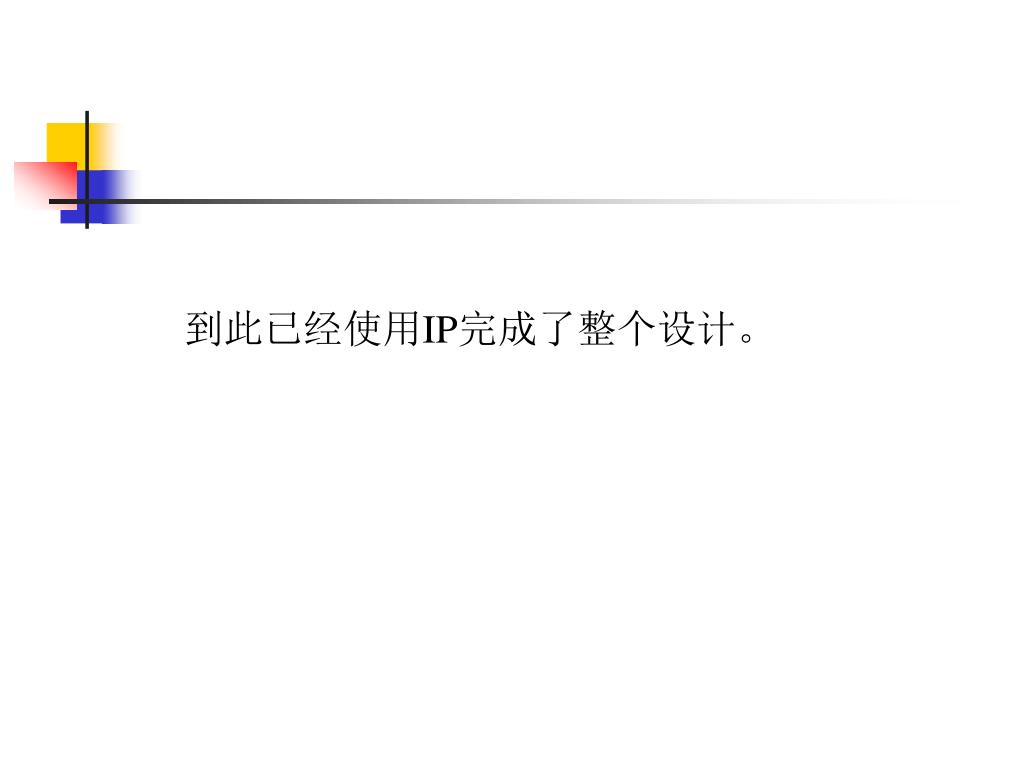

  24. 到此已经使用IP完成了整个设计。
