第七章 正弦波振荡器

第七章 正弦波振荡器. 7.1 概述 正弦波是电子技术、通信和电子测量等领域中应用最广泛的波形之一。能够产生正弦波的电路称为 正弦波振荡器 。 通常按工作原理的不同，正弦振荡器分为反馈型和负阻型两种，前者应用更为广泛。本章要掌握反馈型正弦振荡的工作原理， LC 振荡器和晶体振荡器的电路组成、特点、性能及分析方法等。. 7.1.1 振荡电路的 功能 没有外加输入信号，电路自动将直流电源提供的能量转换为具有一定振幅、一定频率和一定波形的交变信号输出。 7.1.2 振荡电路的 分类 1 ） . 按振荡器产生的波形分为：正弦波振荡器和非正弦波振荡器

desirae-fowler
Download Presentation

第七章 正弦波振荡器

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

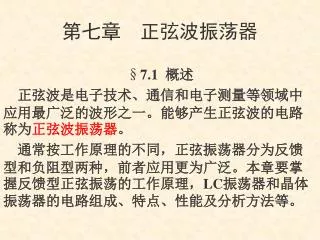

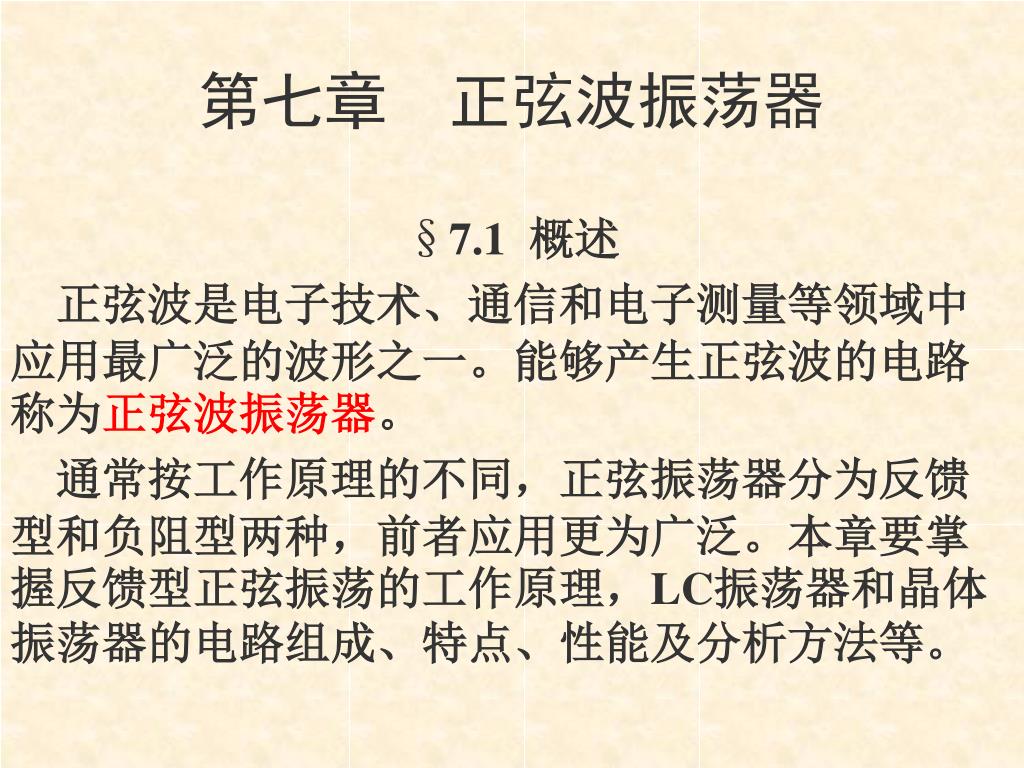

  1. 第七章 正弦波振荡器 7.1 概述 正弦波是电子技术、通信和电子测量等领域中应用最广泛的波形之一。能够产生正弦波的电路称为正弦波振荡器。 通常按工作原理的不同，正弦振荡器分为反馈型和负阻型两种，前者应用更为广泛。本章要掌握反馈型正弦振荡的工作原理，LC振荡器和晶体振荡器的电路组成、特点、性能及分析方法等。

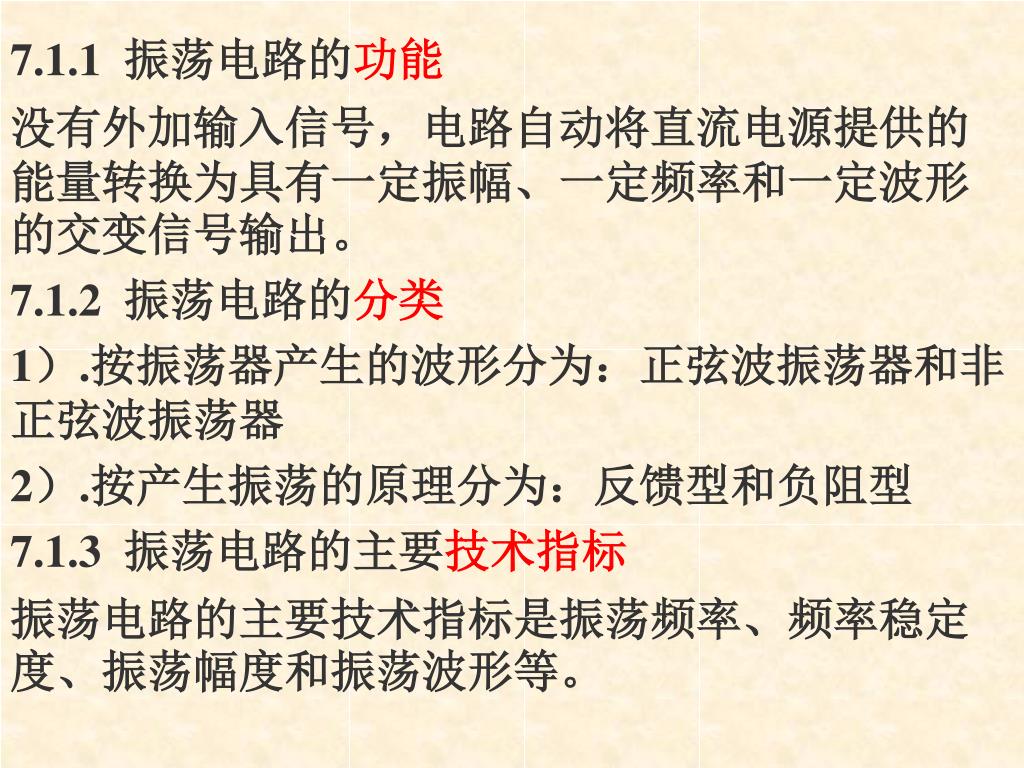

  2. 7.1.1 振荡电路的功能 没有外加输入信号，电路自动将直流电源提供的能量转换为具有一定振幅、一定频率和一定波形的交变信号输出。 7.1.2 振荡电路的分类 1）.按振荡器产生的波形分为：正弦波振荡器和非正弦波振荡器 2）.按产生振荡的原理分为：反馈型和负阻型 7.1.3 振荡电路的主要技术指标 振荡电路的主要技术指标是振荡频率、频率稳定度、振荡幅度和振荡波形等。

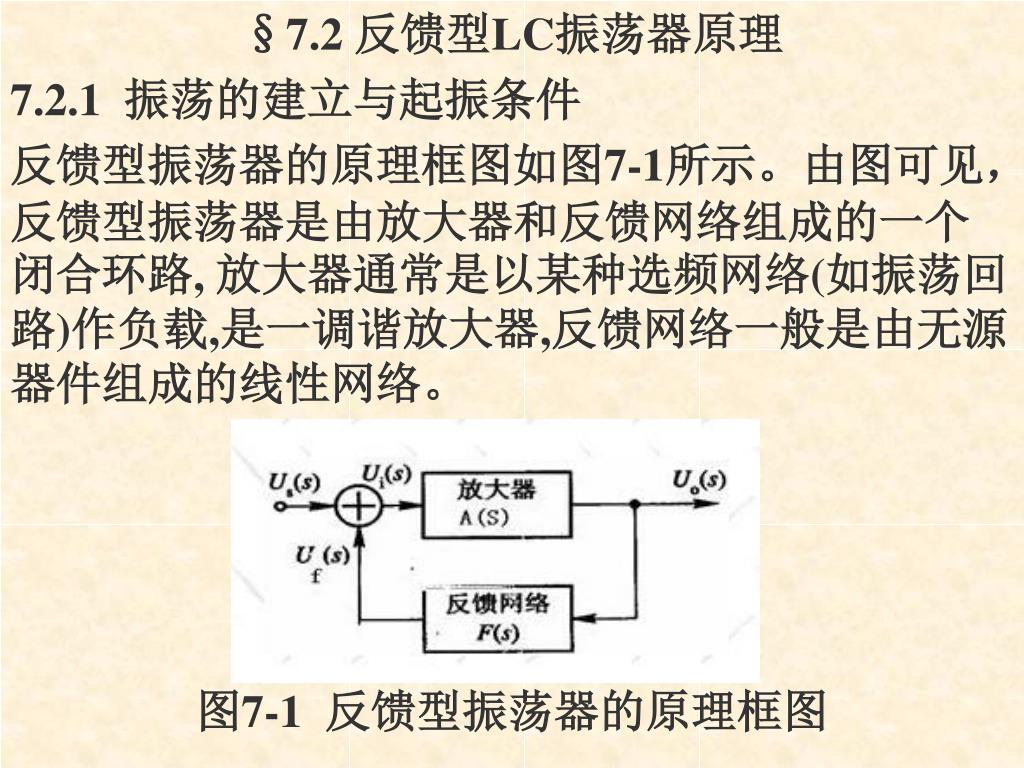

  3. §7.2 反馈型LC振荡器原理 7.2.1 振荡的建立与起振条件 反馈型振荡器的原理框图如图7-1所示。由图可见，反馈型振荡器是由放大器和反馈网络组成的一个闭合环路, 放大器通常是以某种选频网络(如振荡回路)作负载,是一调谐放大器,反馈网络一般是由无源器件组成的线性网络。 图7-1  反馈型振荡器的原理框图

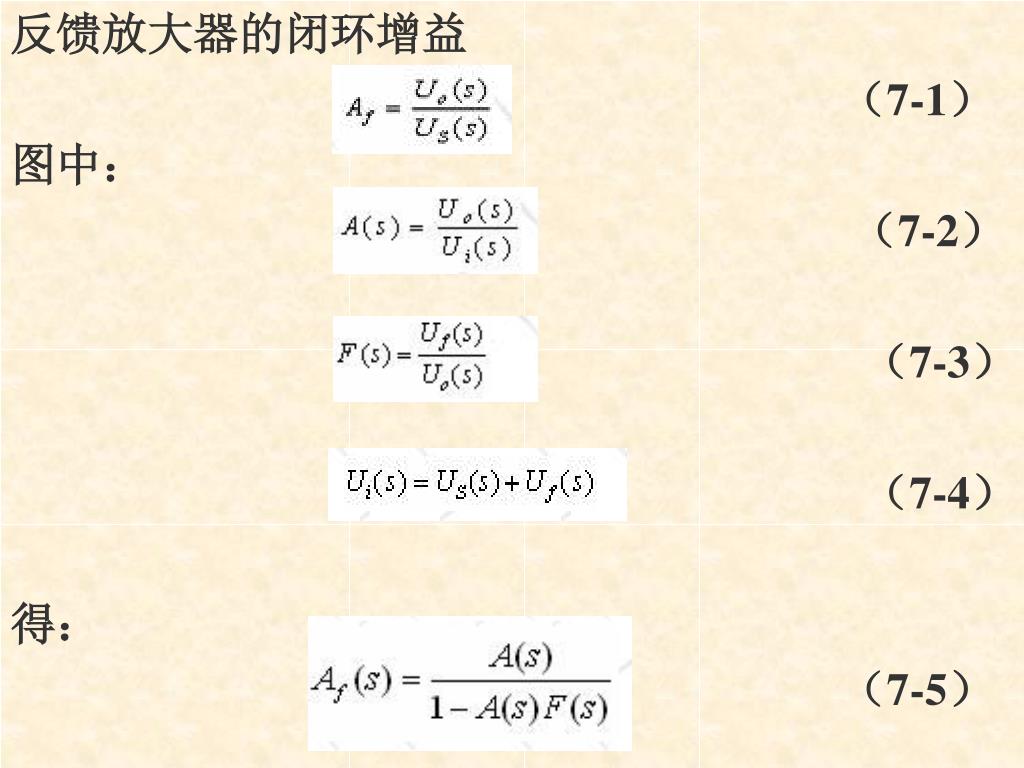

  4. 反馈放大器的闭环增益             （7-1） 图中：                                           （7-2）                       （7-3）                   （7-4） 得：                                  （7-5）

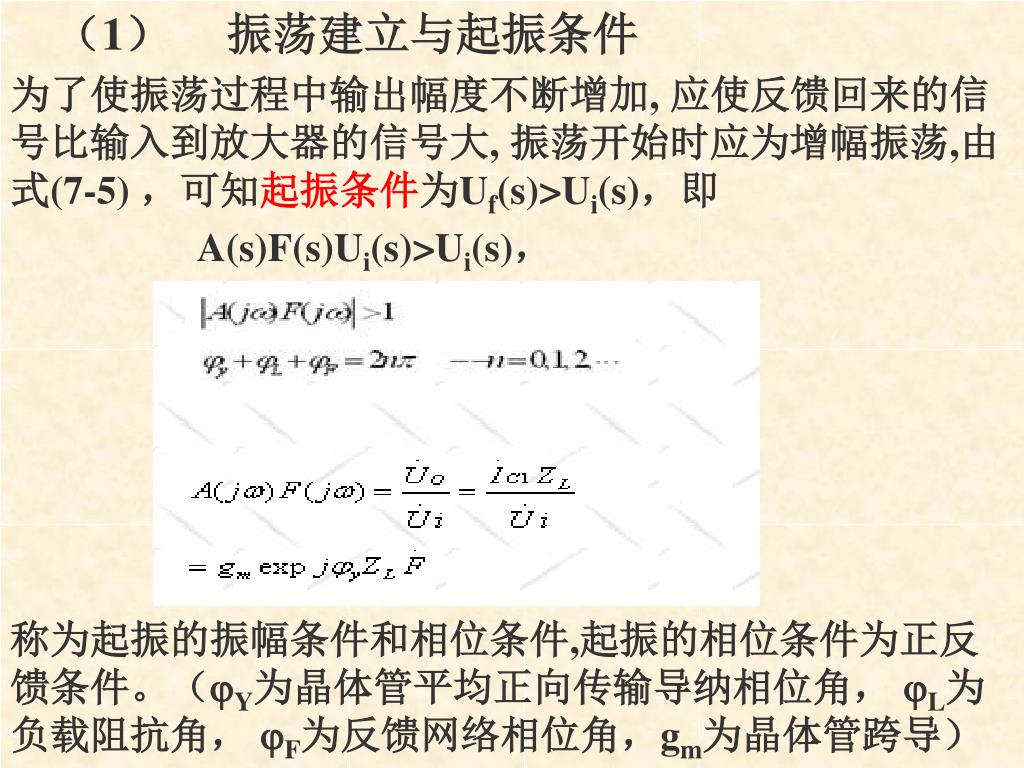

  5. （1）     振荡建立与起振条件 为了使振荡过程中输出幅度不断增加, 应使反馈回来的信号比输入到放大器的信号大, 振荡开始时应为增幅振荡,由式(7-5) ，可知起振条件为Uf(s)>Ui(s)，即 A(s)F(s)Ui(s)>Ui(s)， 称为起振的振幅条件和相位条件,起振的相位条件为正反馈条件。（Y为晶体管平均正向传输导纳相位角， L为负载阻抗角， F为反馈网络相位角，gm为晶体管跨导）

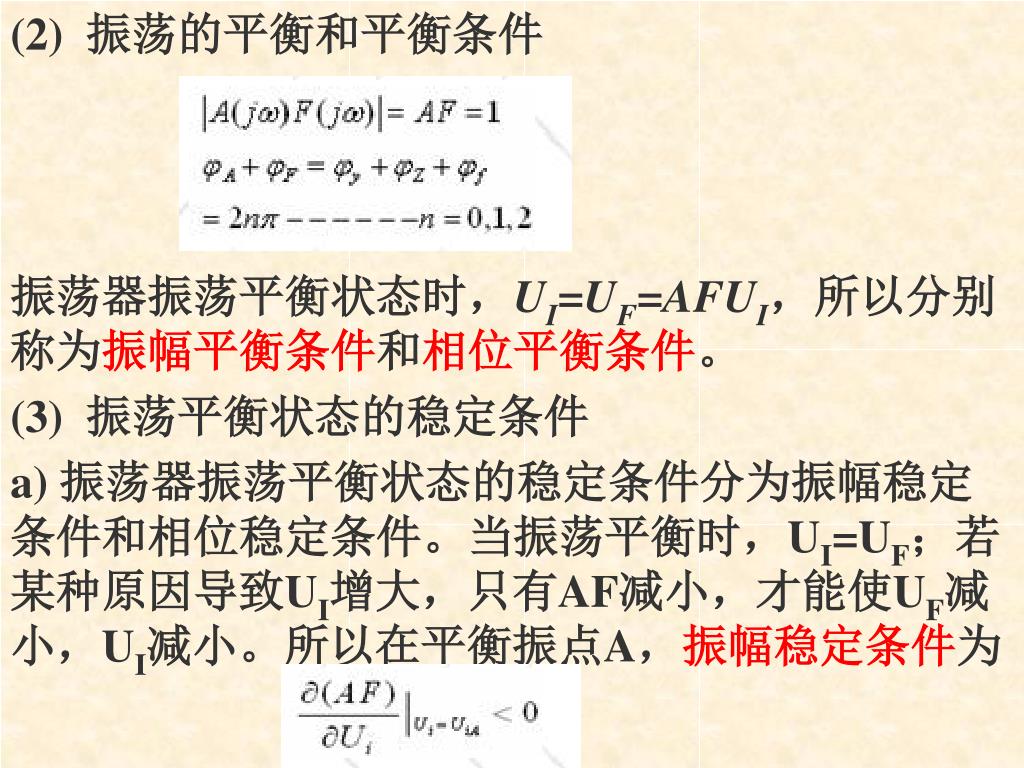

  6. (2) 振荡的平衡和平衡条件 振荡器振荡平衡状态时，UI=UF=AFUI，所以分别称为振幅平衡条件和相位平衡条件。 (3) 振荡平衡状态的稳定条件 a) 振荡器振荡平衡状态的稳定条件分为振幅稳定条件和相位稳定条件。当振荡平衡时，UI=UF；若某种原因导致UI增大，只有AF减小，才能使UF减小，UI减小。所以在平衡振点A，振幅稳定条件为

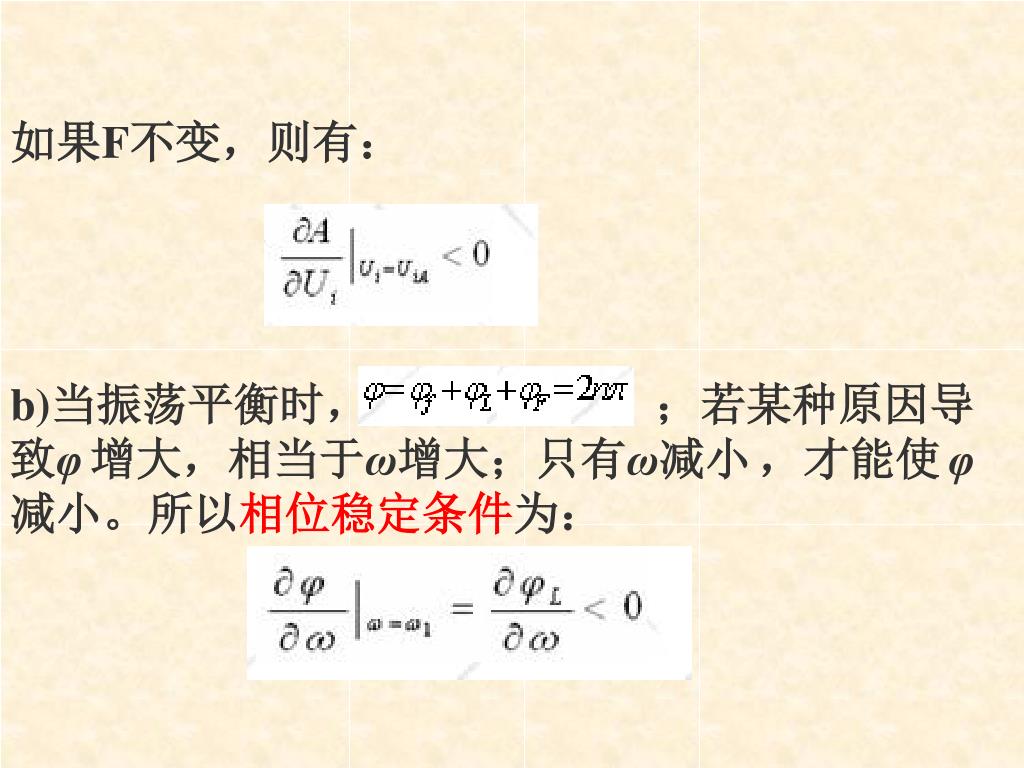

  7. 如果F不变，则有： b)当振荡平衡时， ；若某种原因导致φ增大，相当于ω增大；只有ω减小，才能使φ减小。所以相位稳定条件为：

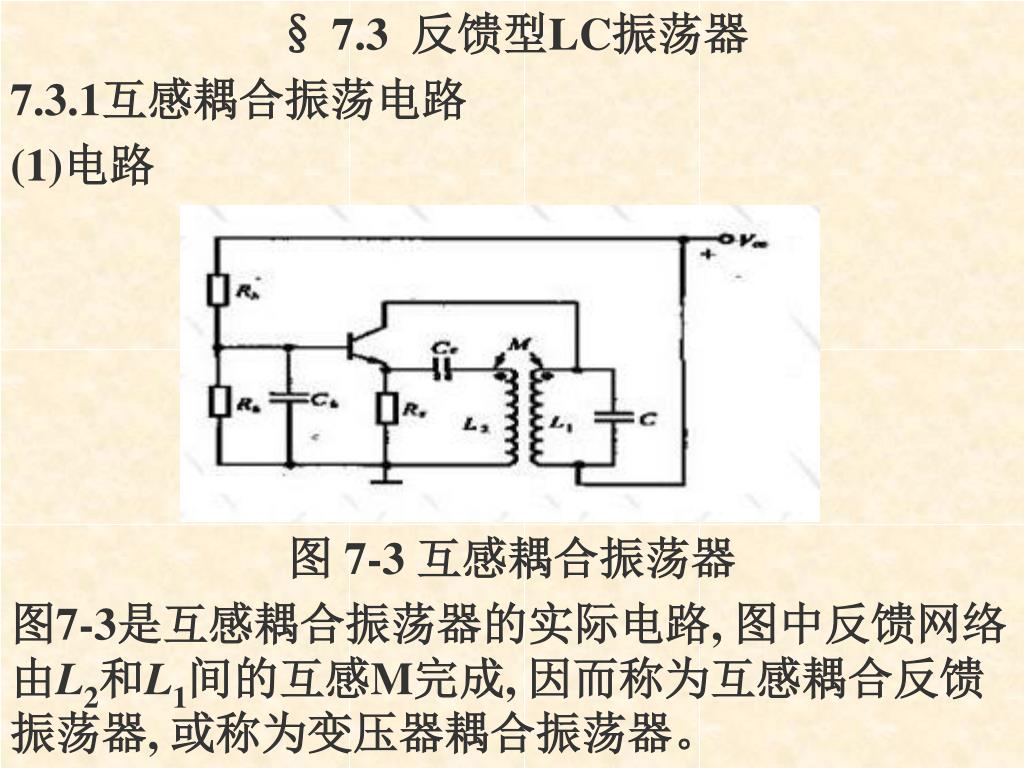

  8. § 7.3 反馈型LC振荡器 7.3.1互感耦合振荡电路 (1)电路 图 7-3 互感耦合振荡器 图7-3是互感耦合振荡器的实际电路, 图中反馈网络由L2和L1间的互感M完成, 因而称为互感耦合反馈振荡器, 或称为变压器耦合振荡器。

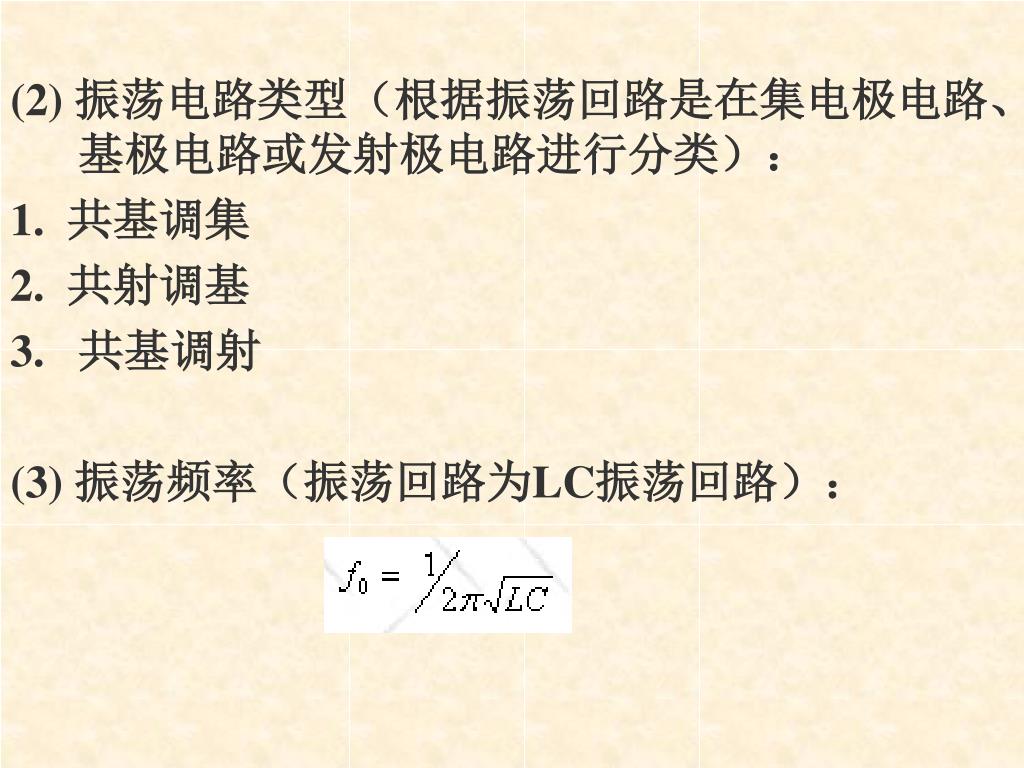

  9. (2) 振荡电路类型（根据振荡回路是在集电极电路、基极电路或发射极电路进行分类）： 1. 共基调集 2. 共射调基 共基调射 (3) 振荡频率（振荡回路为LC振荡回路）：

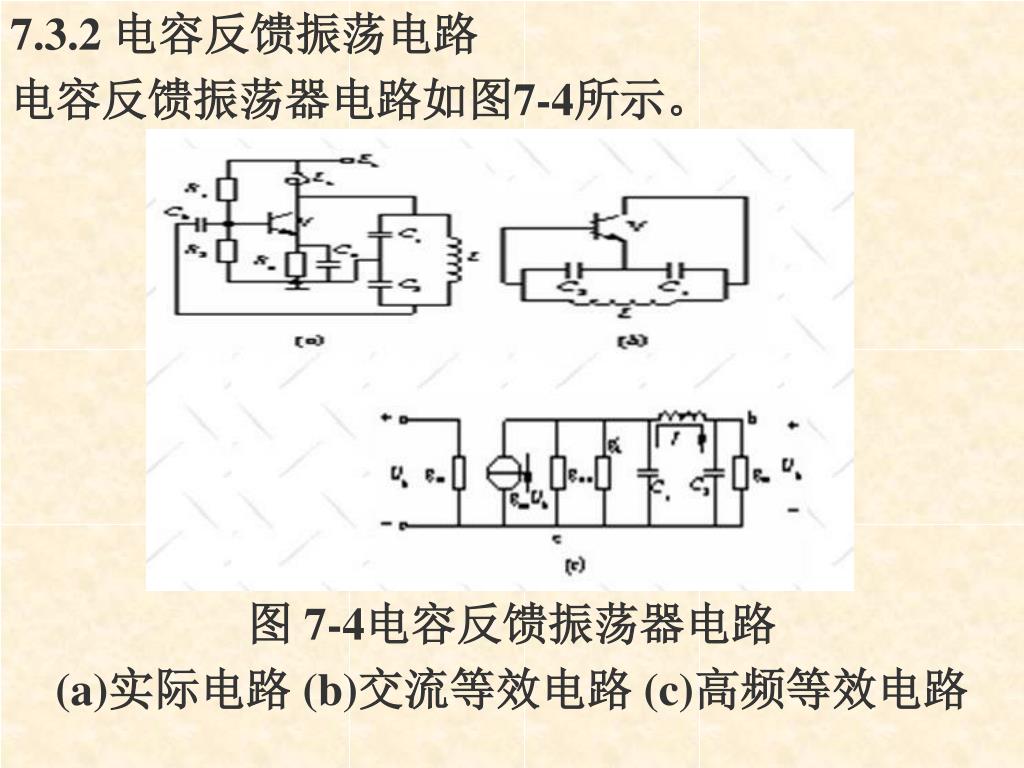

  10. 7.3.2 电容反馈振荡电路 电容反馈振荡器电路如图7-4所示。 图 7-4电容反馈振荡器电路 (a)实际电路 (b)交流等效电路 (c)高频等效电路

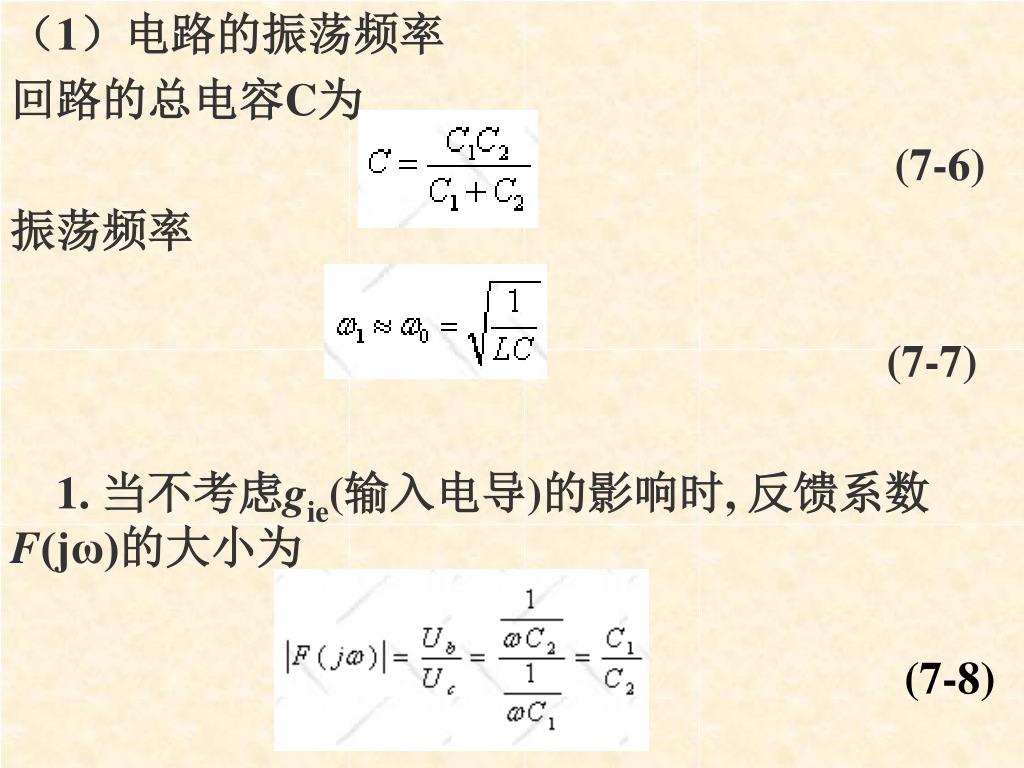

  11. （1）电路的振荡频率 回路的总电容C为 (7-6) 振荡频率 (7-7)  1. 当不考虑gie(输入电导)的影响时, 反馈系数F(jω)的大小为 (7-8)

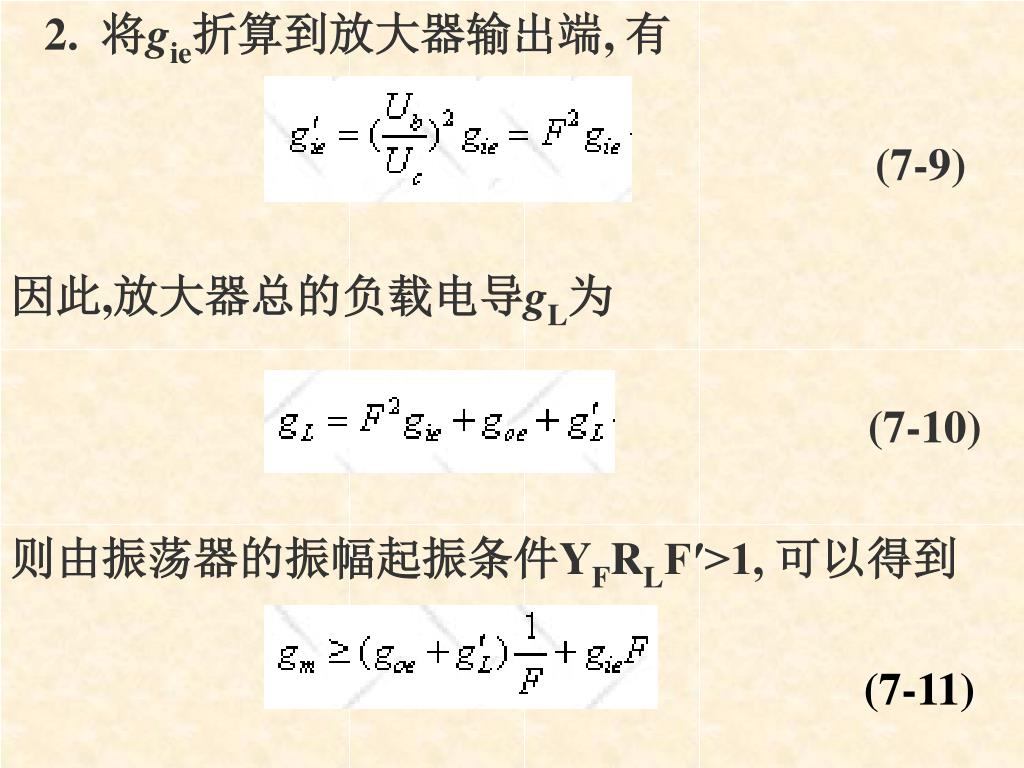

  12. 2.  将gie折算到放大器输出端, 有 (7-9) 因此,放大器总的负载电导gL为 (7-10) 则由振荡器的振幅起振条件YFRLF′>1, 可以得到 (7-11)

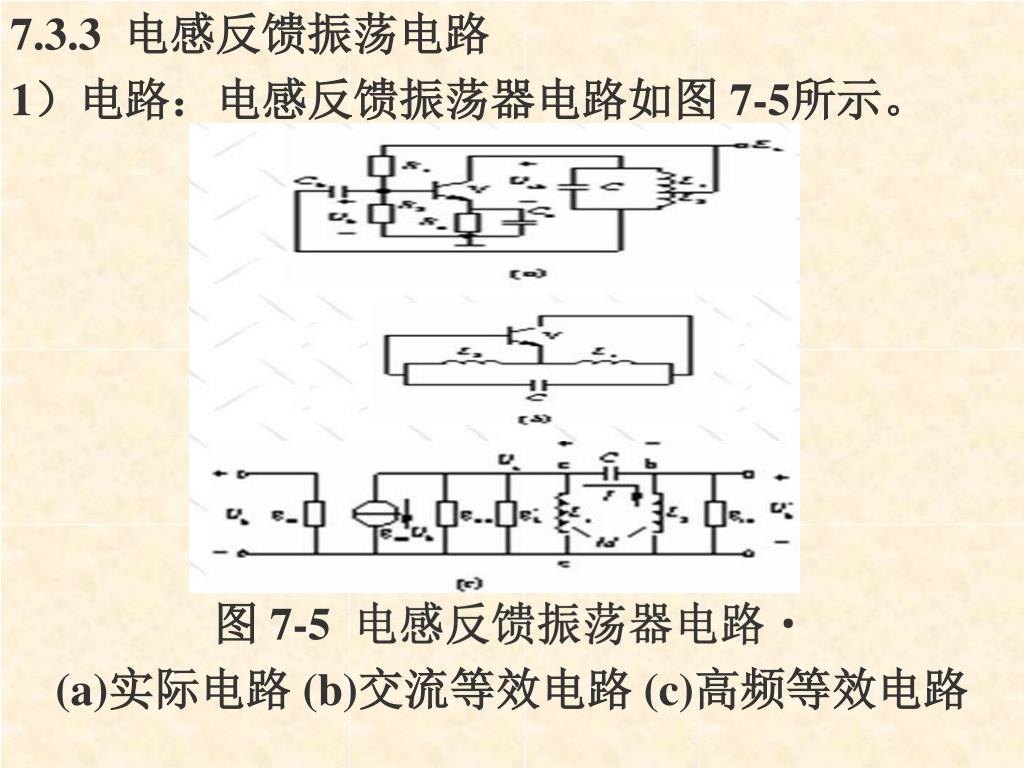

  13. 7.3.3 电感反馈振荡电路 1）电路：电感反馈振荡器电路如图 7-5所示。 图 7-5 电感反馈振荡器电路 (a)实际电路 (b)交流等效电路 (c)高频等效电路

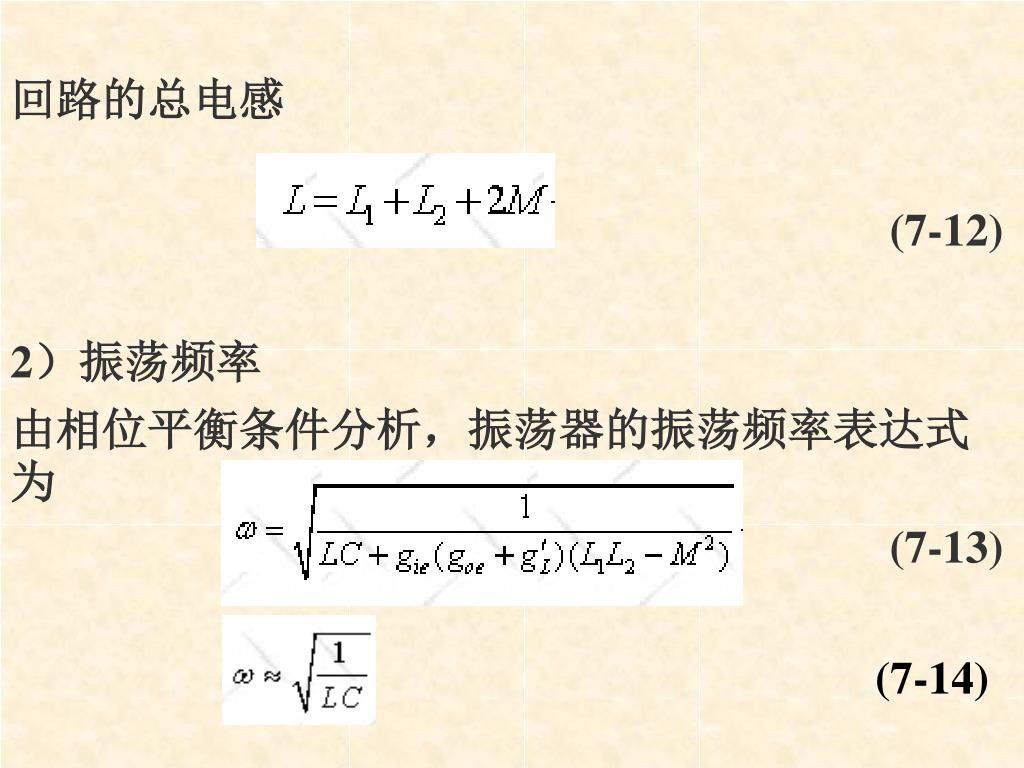

  14. 回路的总电感 (7-12) 2）振荡频率 由相位平衡条件分析，振荡器的振荡频率表达式为 (7-13) (7-14)

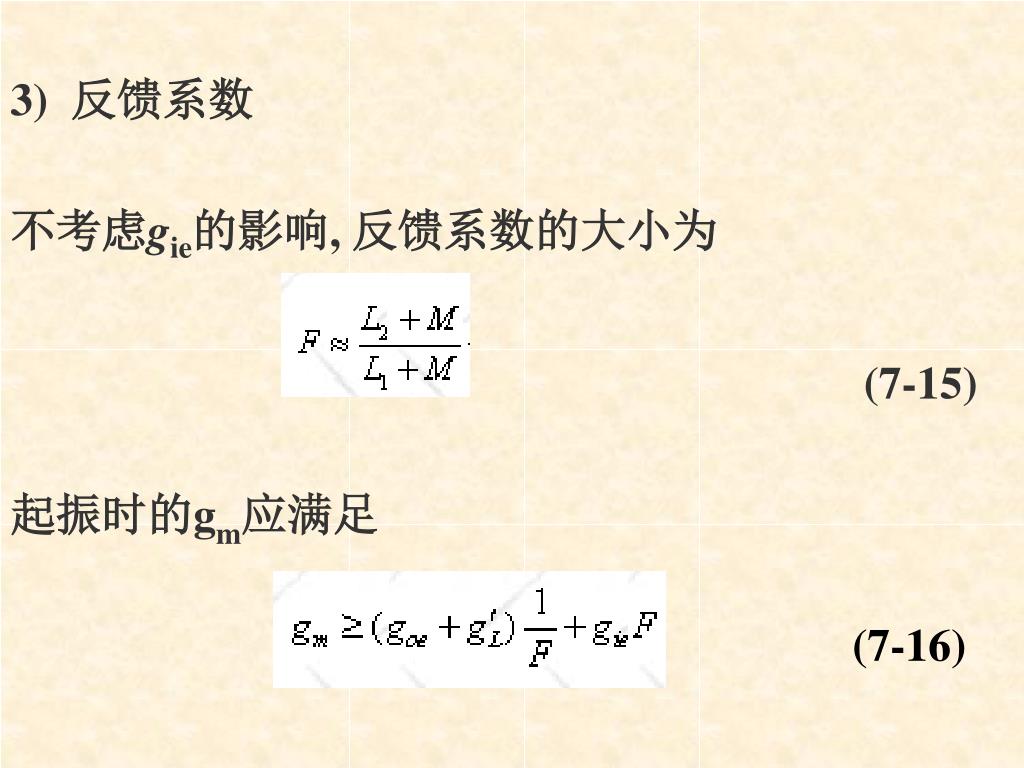

  15. 3) 反馈系数 不考虑gie的影响, 反馈系数的大小为 (7-15) 起振时的gm应满足 (7-16)

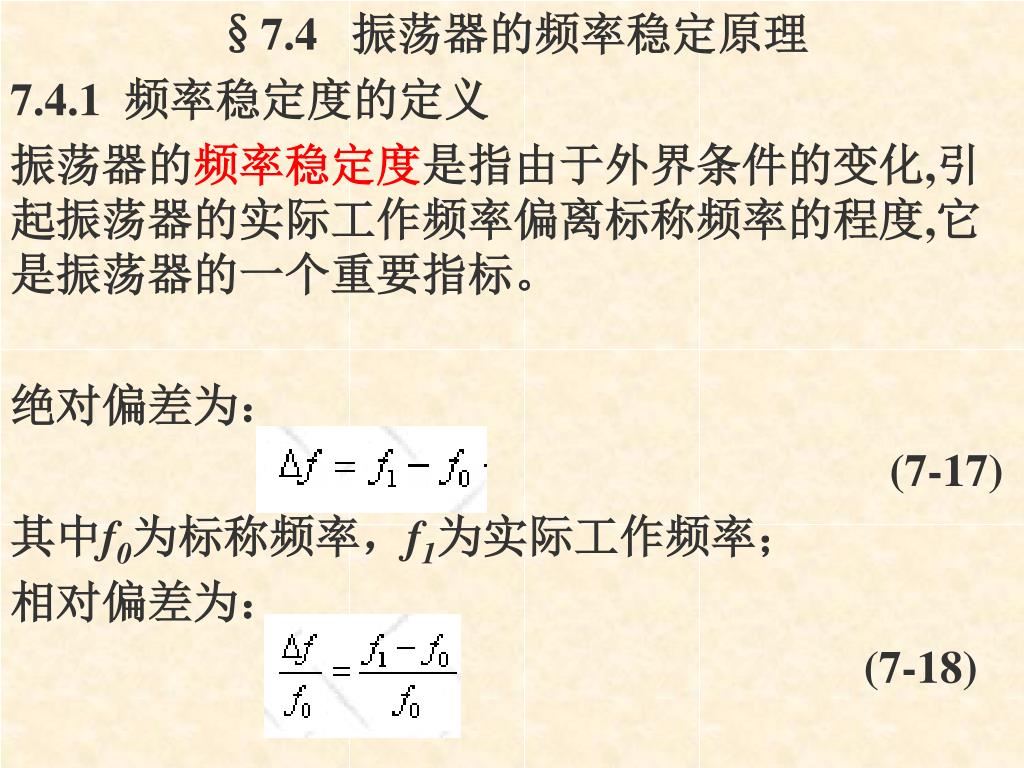

  16. §7.4 振荡器的频率稳定原理 7.4.1 频率稳定度的定义 振荡器的频率稳定度是指由于外界条件的变化,引起振荡器的实际工作频率偏离标称频率的程度,它是振荡器的一个重要指标。 绝对偏差为： (7-17) 其中f0为标称频率，f1为实际工作频率； 相对偏差为： (7-18)

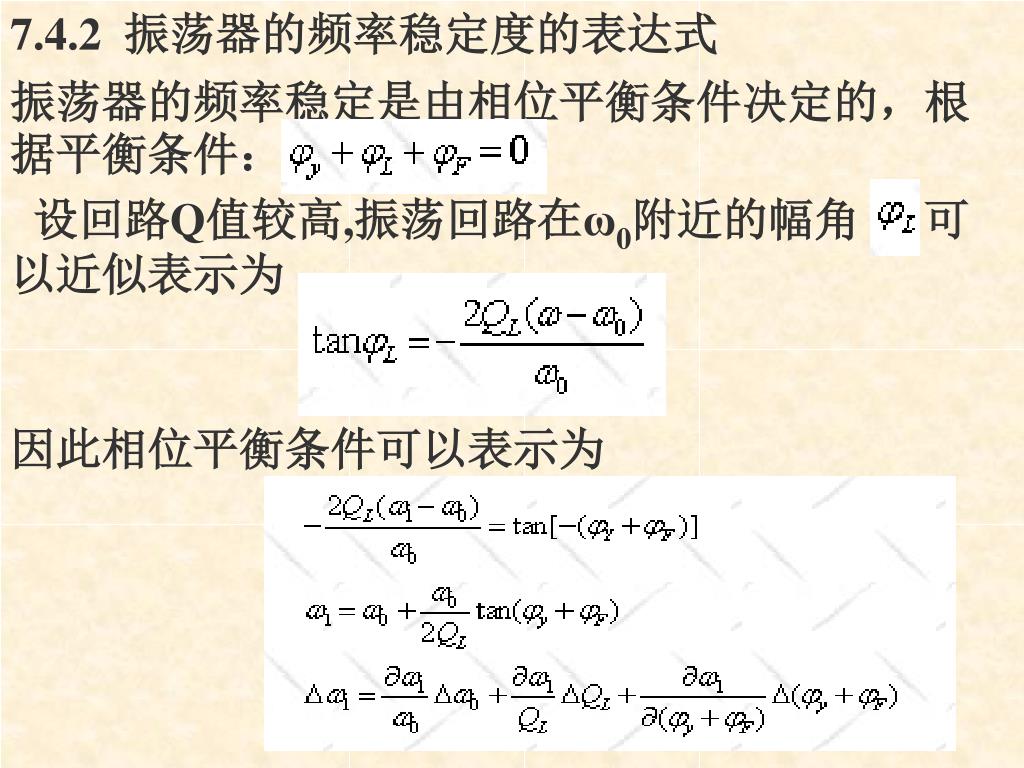

  17. 7.4.2 振荡器的频率稳定度的表达式 振荡器的频率稳定是由相位平衡条件决定的，根据平衡条件： 设回路Q值较高,振荡回路在ω0附近的幅角 可以近似表示为 因此相位平衡条件可以表示为

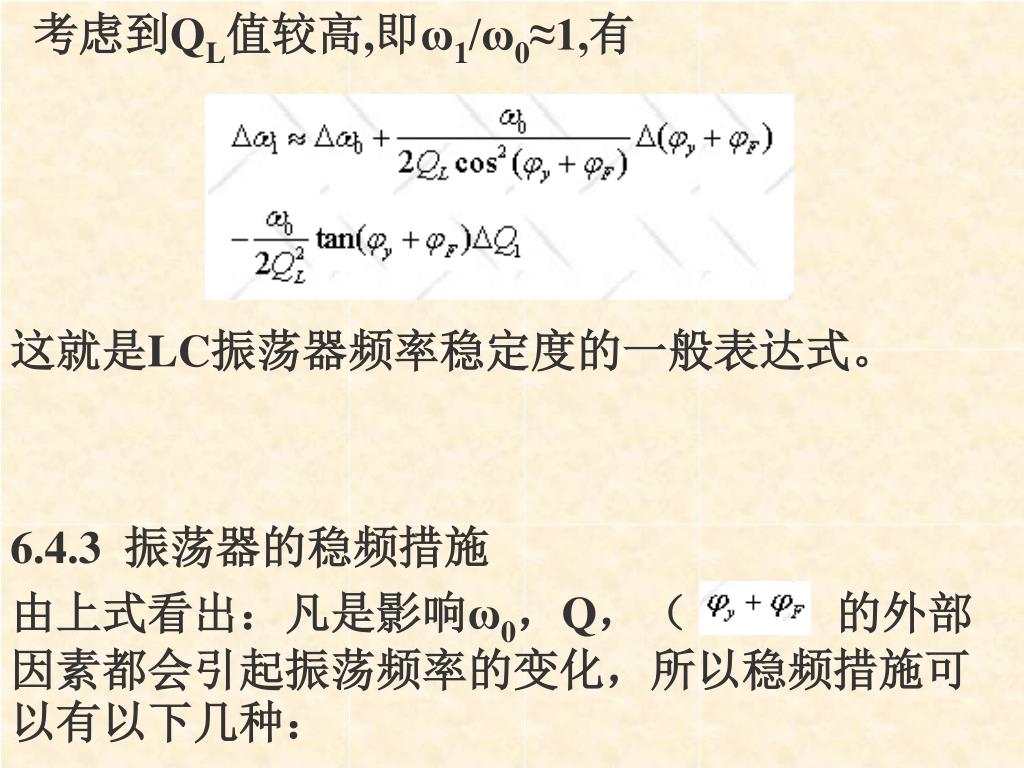

  18. 考虑到QL值较高,即ω1/ω0≈1,有 这就是LC振荡器频率稳定度的一般表达式。 6.4.3 振荡器的稳频措施 由上式看出：凡是影响ω0，Q，（ ）的外部因素都会引起振荡频率的变化，所以稳频措施可以有以下几种：

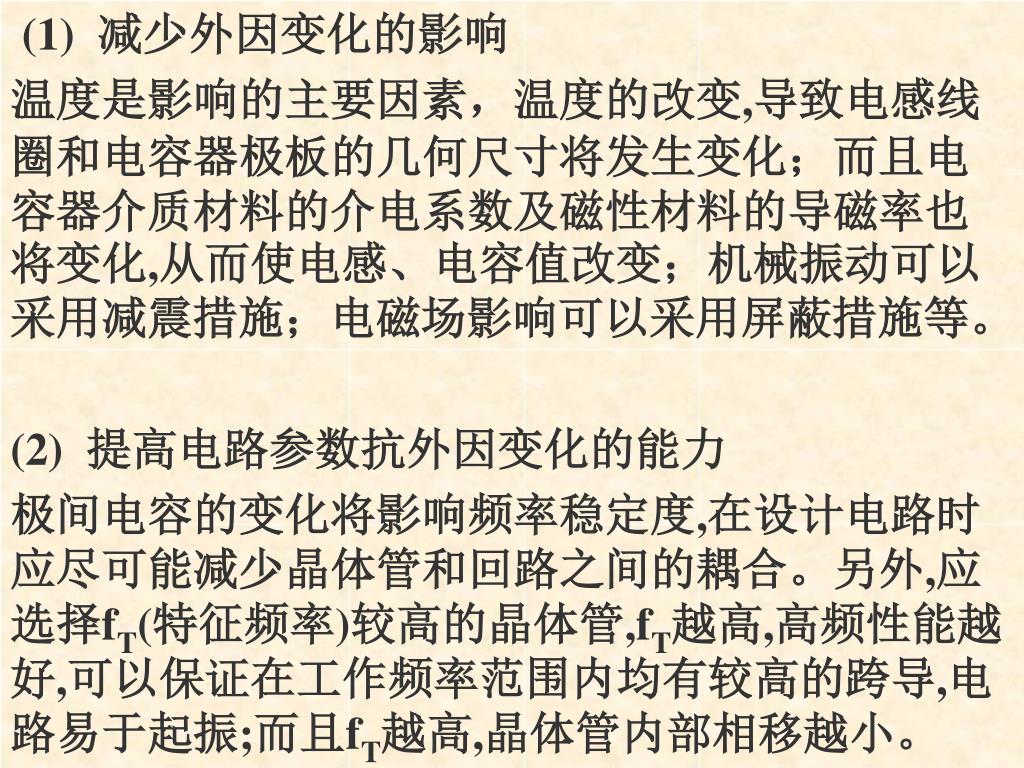

  19. (1) 减少外因变化的影响 温度是影响的主要因素，温度的改变,导致电感线圈和电容器极板的几何尺寸将发生变化；而且电容器介质材料的介电系数及磁性材料的导磁率也将变化,从而使电感、电容值改变；机械振动可以采用减震措施；电磁场影响可以采用屏蔽措施等。 (2) 提高电路参数抗外因变化的能力 极间电容的变化将影响频率稳定度,在设计电路时应尽可能减少晶体管和回路之间的耦合。另外,应选择fT(特征频率)较高的晶体管,fT越高,高频性能越好,可以保证在工作频率范围内均有较高的跨导,电路易于起振;而且fT越高,晶体管内部相移越小。

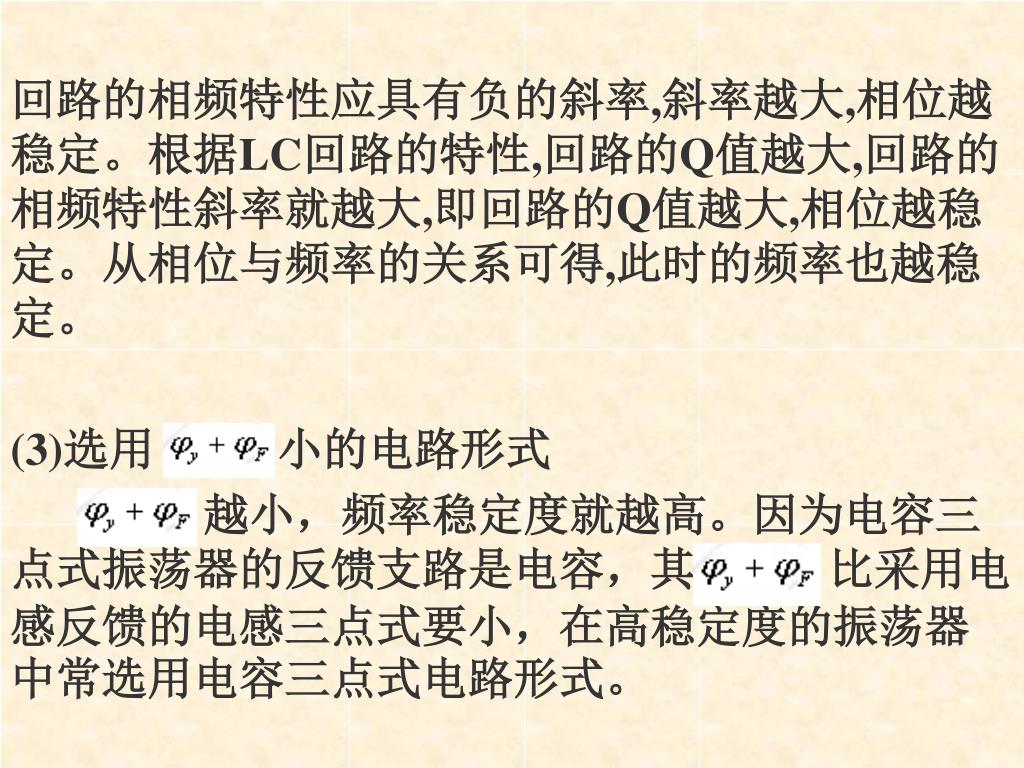

  20. 回路的相频特性应具有负的斜率,斜率越大,相位越稳定。根据LC回路的特性,回路的Q值越大,回路的相频特性斜率就越大,即回路的Q值越大,相位越稳定。从相位与频率的关系可得,此时的频率也越稳定。 (3)选用小的电路形式     越小，频率稳定度就越高。因为电容三点式振荡器的反馈支路是电容，其 比采用电感反馈的电感三点式要小，在高稳定度的振荡器中常选用电容三点式电路形式。
