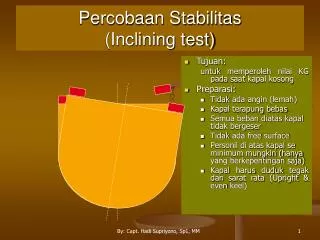

  1. Percobaan Stabilitas(Inclining test) • Tujuan: untuk memperoleh nilai KG pada saat kapal kosong • Preparasi: • Tidak ada angin (lemah) • Kapal terapung bebas • Semua beban diatas kapal tidak bergeser • Tidak ada free surface • Personil di atas kapal se minimum mungkin (hanya yang berkepentingan saja) • Kapal harus duduk tegak dan sarat rata (Upright & even keel) By: Capt. Hadi Supriyono, Sp1, MM

  2. Rumus terkait • Prinsip: • GG1 = (w x d)/Δ • w = berat beban yang di geser • Δ = W = Light Displacement • d = jarak pergeseran beban • Nilai KM dan Δ dapat dilihat dari Hydrostatic curve/tabel By: Capt. Hadi Supriyono, Sp1, MM

  3. w Pelaksanaan • Gantungkan pada titik tetap sebuah tali unting sampai menyentuh geladak (AB = panjang diukur). • Sebuah beban yang sudah diketahui beratnya diletakkan pada salah satu sisi kapal kemudian digeser kesisi yang lain. Kapal akan miring. • Tali unting akan bergeser (tetap tegak lurus) menyentuh geladak (BC = panjang diukur) • Pada segi3 ABC & MGG1 • Cotg φ = AB/BC • Cotg φ = GM/GG1 • GG1 = (w x d)/W (w x d) AB • GM = --------- x ---- W BC • Nilai KM dapat diperoleh dari Hydrostatic curve/table • KG (kapal kosong) = KM - GM d A . φ M . φ }(AB/BC) = (GM/GG1) G . . G1 B . . C K . By: Capt. Hadi Supriyono, Sp1, MM

  4. Contoh: • Sebuah beban 30 ton, digeser sejauh 16 m. Dari Hydrostatic curve diperoleh: Light Displacement kapal = 9000 ton dan KM = 7,2 m. Ujung bawah tali unting yang panjangnya 4,5 m bergeser 22 cm. Hitung KG kapal kosong • Penyelesaian: w = 30 ton, d = 16 m, AB = 4,5 m, BC = 0,22 m 30 x 16 4,5 GM = --------- x ------ =1, 09 m 9000 0,22 KG kapal kosong = 7,2 – 1,09 = 6,11 m By: Capt. Hadi Supriyono, Sp1, MM
