实验一 单晶硅太阳电池特性测试

实验一 单晶硅太阳电池特性测试. 邵茜 桂倩 李慧颖 刘畅 王萌. 一 实验目的. 1. 了解单晶硅太阳电池的工作原理和结构。 2. 了解单晶硅太阳电池的外特性。 3. 了解单晶硅太阳电池外特性的影响因素。. 二 . 实验器材. 单晶硅太阳电池板 一块 多 晶硅太阳电池阵列 一块 光源（氙灯） 一套 调压器 一台 数字万用表 两块 变阻 箱 一个 光辐射计 一块. 三 实验内容. 在室内用模拟光源测量 单晶硅太阳电池单电池的输出外特性 在室外阳光下 改变 多 晶硅电池板与太阳光线的夹角，分别测量在 0 o 、 45 o 和 90 o 夹角下 电池的外特性曲线.

dermot
Download Presentation

实验一 单晶硅太阳电池特性测试

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 实验一单晶硅太阳电池特性测试 邵茜 桂倩 李慧颖 刘畅 王萌

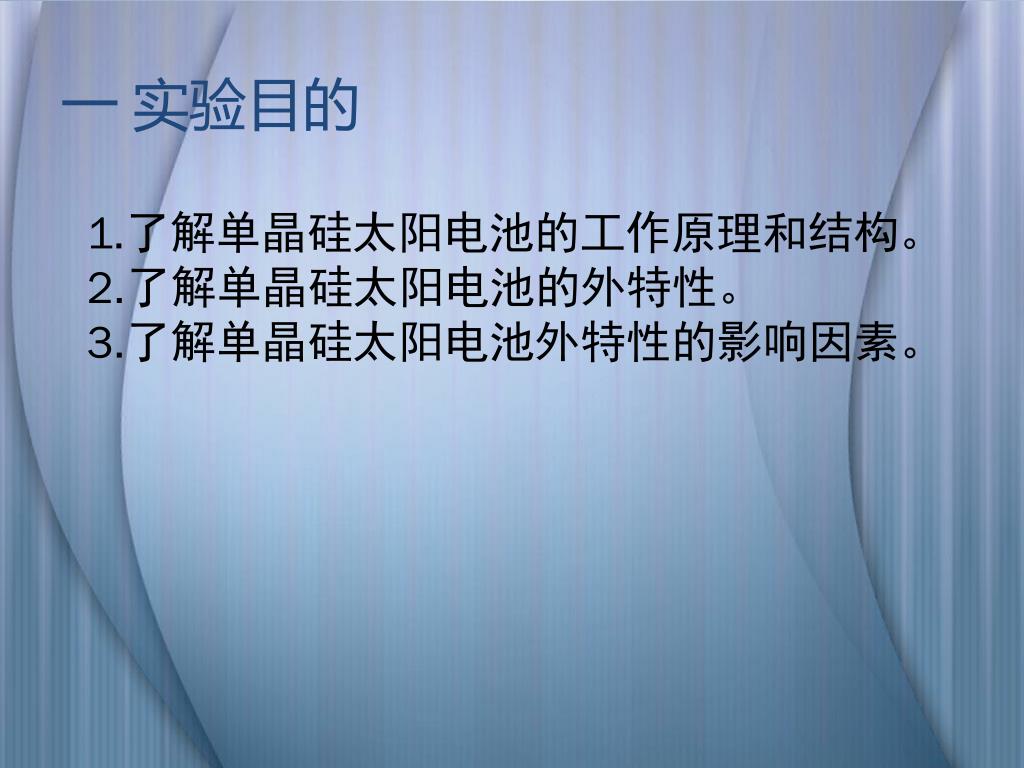

  2. 一 实验目的 1.了解单晶硅太阳电池的工作原理和结构。2.了解单晶硅太阳电池的外特性。3.了解单晶硅太阳电池外特性的影响因素。

  3. 二.实验器材 单晶硅太阳电池板一块 多晶硅太阳电池阵列一块 光源（氙灯）一套 调压器一台 数字万用表两块 变阻箱一个 光辐射计一块

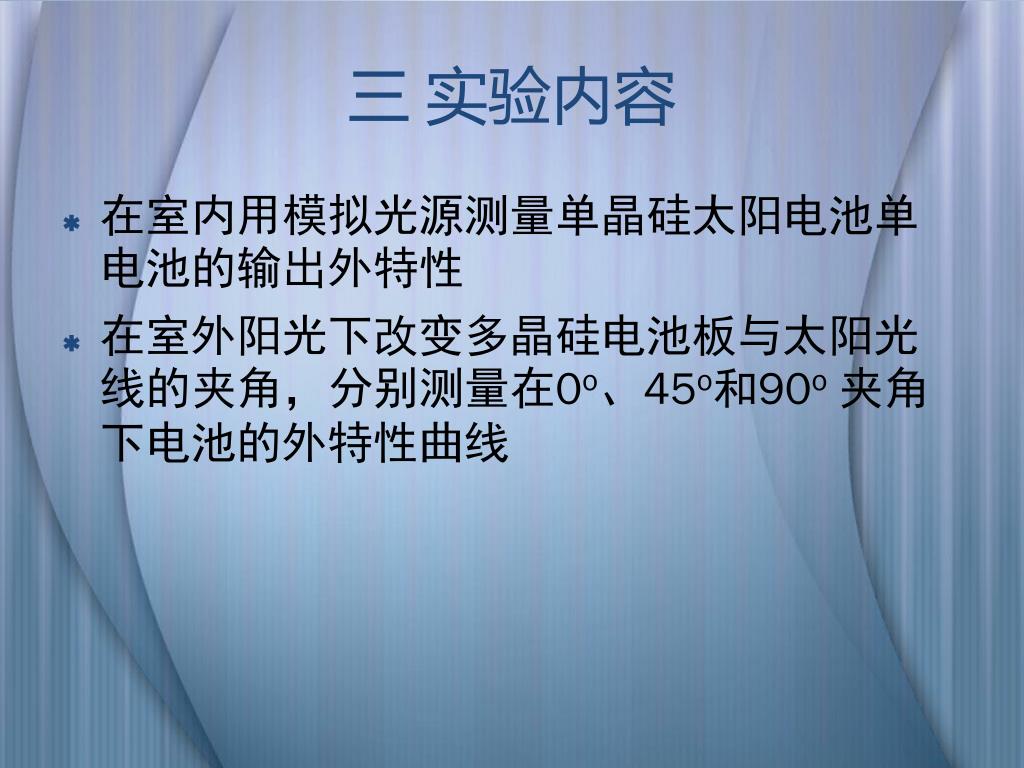

  4. 三 实验内容 在室内用模拟光源测量单晶硅太阳电池单电池的输出外特性 在室外阳光下改变多晶硅电池板与太阳光线的夹角，分别测量在0o、45o和90o夹角下电池的外特性曲线

  5. 四 测量方法 电池板外特性测量接线图

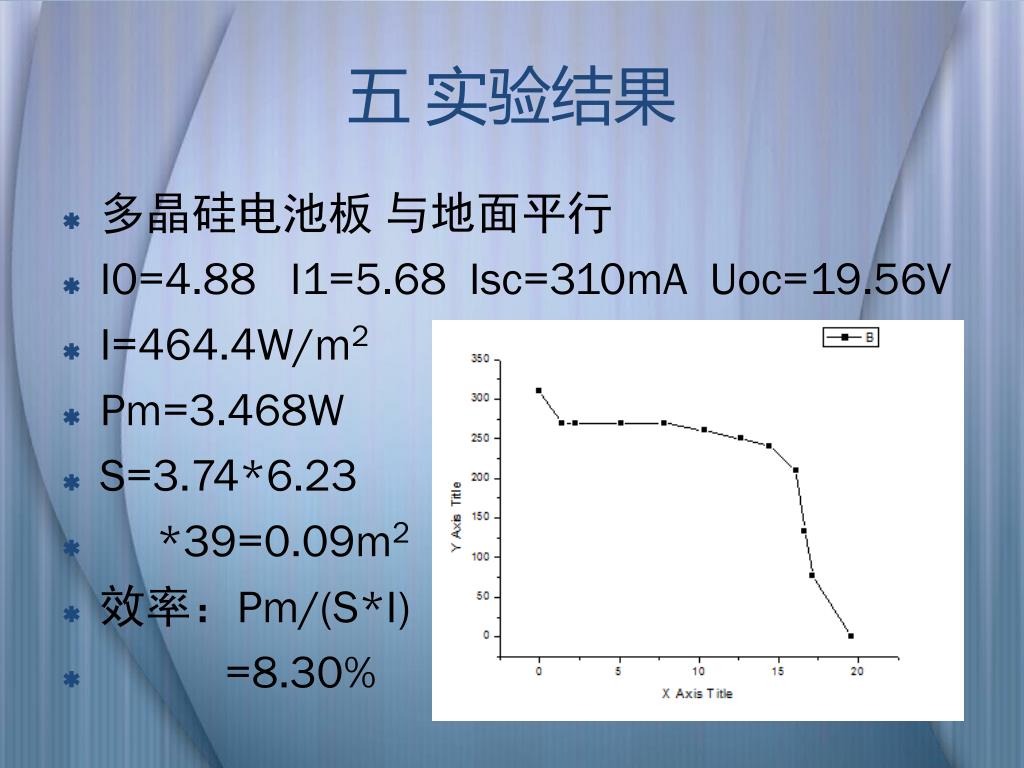

  6. 五 实验结果 多晶硅电池板与地面平行 I0=4.88 I1=5.68 Isc=310mA Uoc=19.56V I=464.4W/m2 Pm=3.468W S=3.74*6.23 *39=0.09m2 效率：Pm/(S*I) =8.30%

  7. 五 实验结果 多晶硅电池板 与地面成45o I0=5.97 I1=5.96 Isc=390mA Uoc=19.8V I=524.6W/m2 Pm=5.033W 效率=10.66%

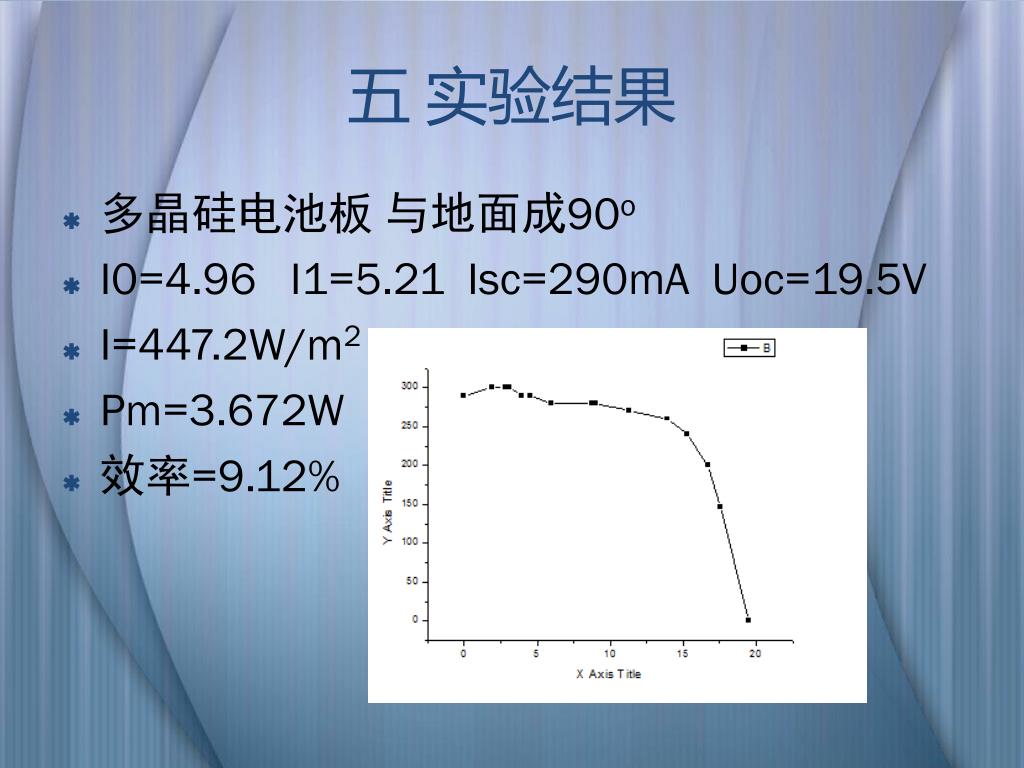

  8. 五 实验结果 多晶硅电池板 与地面成90o I0=4.96 I1=5.21 Isc=290mA Uoc=19.5V I=447.2W/m2 Pm=3.672W 效率=9.12%

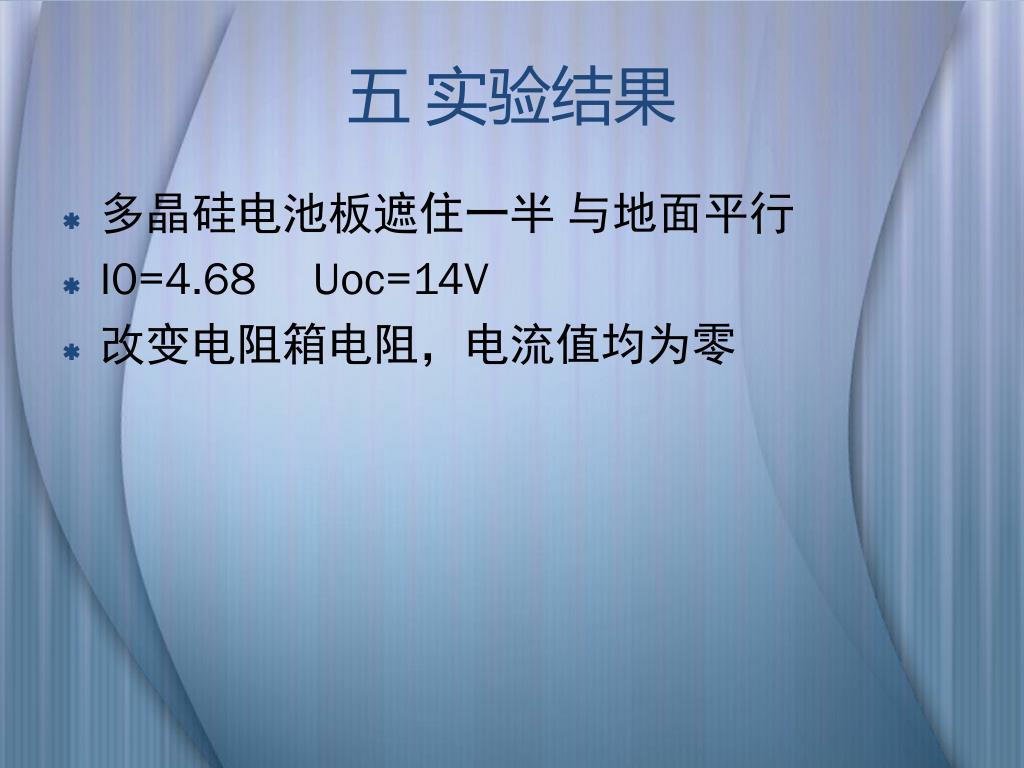

  9. 五 实验结果 多晶硅电池板遮住一半 与地面平行 I0=4.68 Uoc=14V 改变电阻箱电阻，电流值均为零

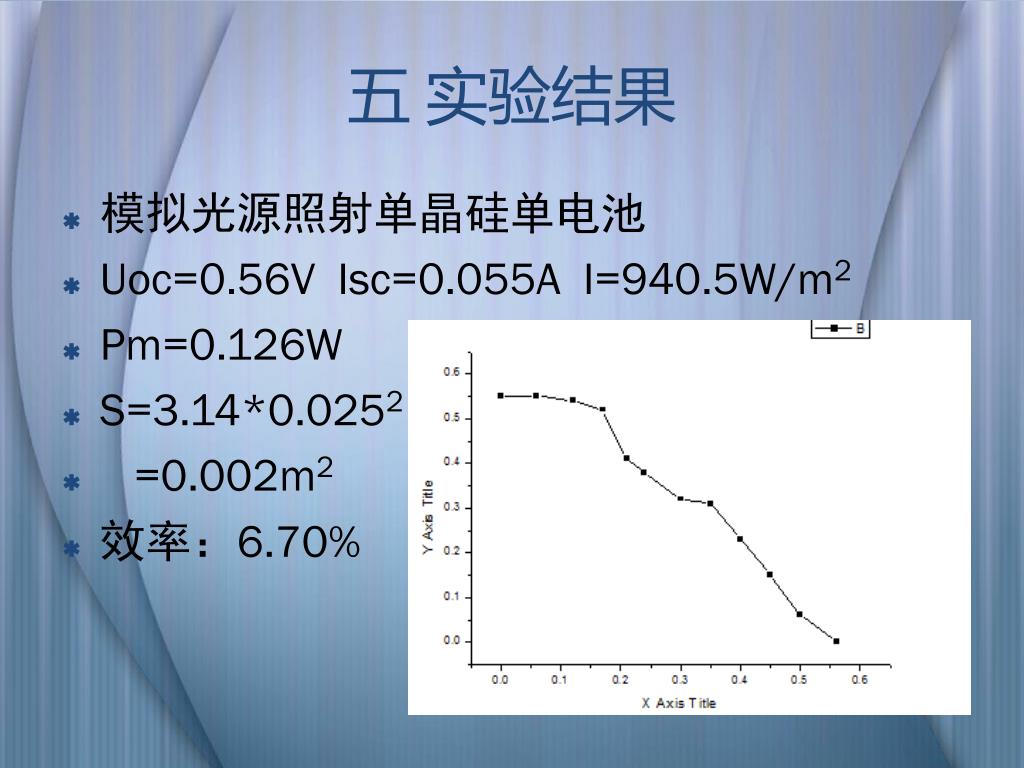

  10. 五 实验结果 模拟光源照射单晶硅单电池 Uoc=0.56V Isc=0.055A I=940.5W/m2 Pm=0.126W S=3.14*0.0252 =0.002m2 效率：6.70%

  11. 五 实验结果 模拟光源照射遮住一半的单晶硅单电池 Uoc=0.546V Isc=0.040A I=940.5W/m2 Pm=0.096W 效率：10.40%

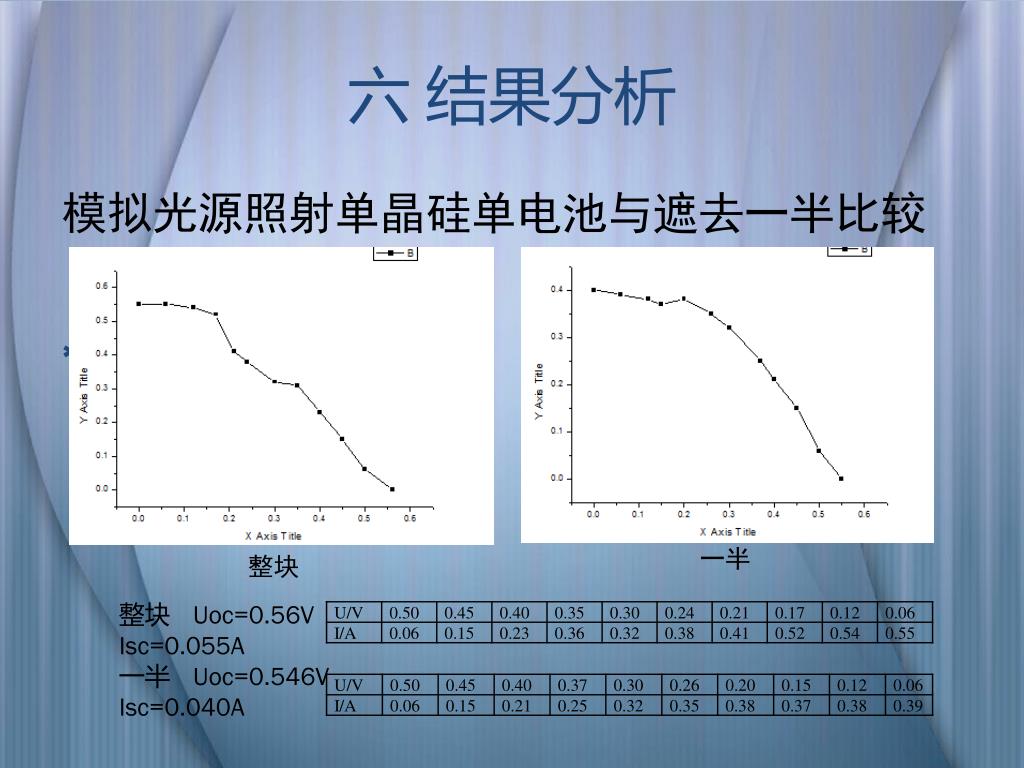

  12. 六 结果分析 一半 整块 整块 Uoc=0.56V Isc=0.055A 一半 Uoc=0.546V Isc=0.040A 模拟光源照射单晶硅单电池与遮去一半比较

  13. 六 结果分析 其他条件恒定，单电池板被遮去一半后，被遮部分失去接收辐射的的作用成为电阻，因此电流减小。 当多晶硅电池阵列板被遮去一半后，众多串联单电池电阻之和过大，使得电流几乎为零。

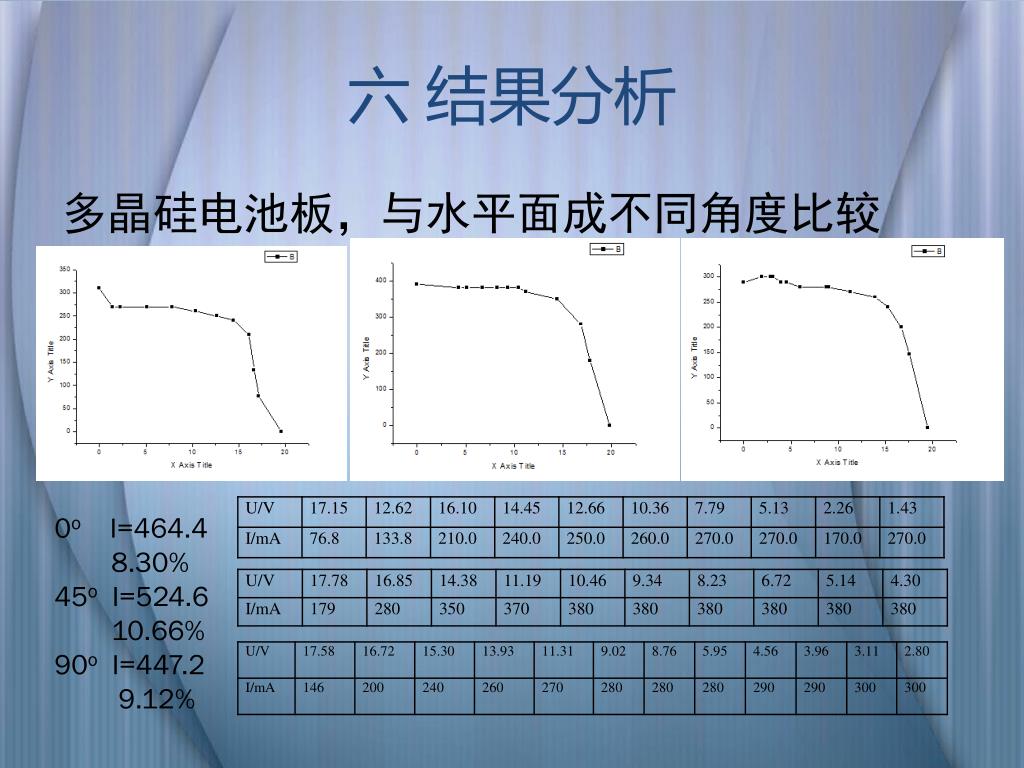

  14. 六 结果分析 0o I=464.4 8.30% 45o I=524.6 10.66% 90o I=447.2 9.12% 多晶硅电池板，与水平面成不同角度比较

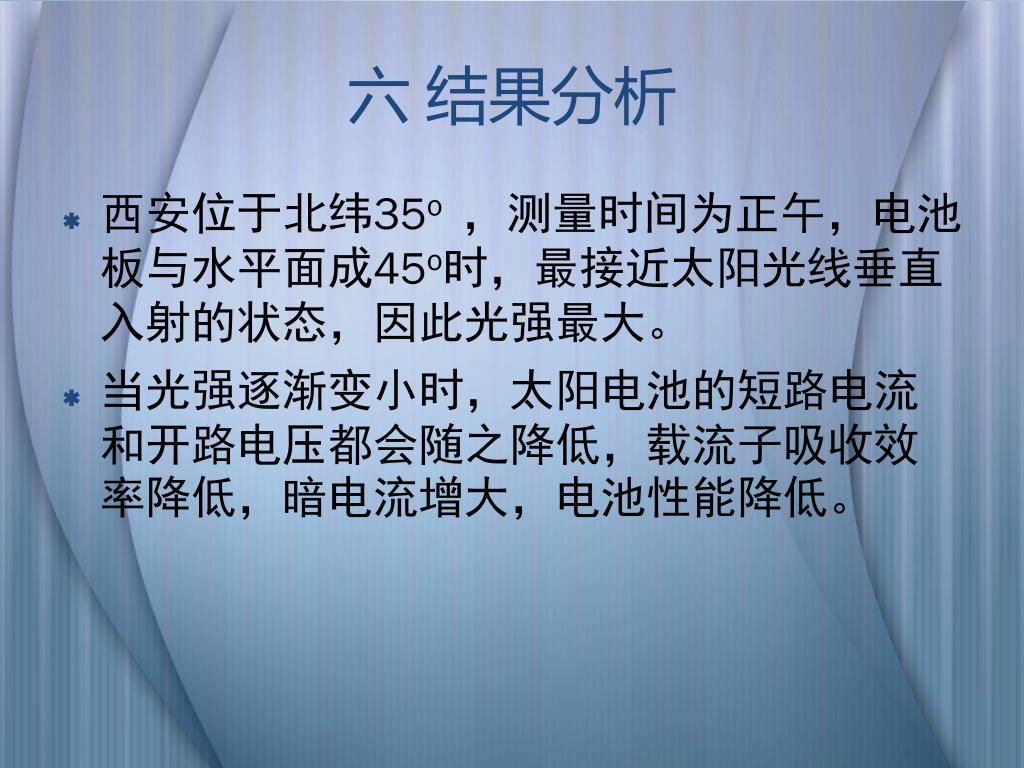

  15. 六 结果分析 西安位于北纬35o ，测量时间为正午，电池板与水平面成45o时，最接近太阳光线垂直入射的状态，因此光强最大。 当光强逐渐变小时，太阳电池的短路电流和开路电压都会随之降低，载流子吸收效率降低，暗电流增大，电池性能降低。

  16. 谢谢观看！
