  1. 色立体与色相环

  2. 一、色立体概念与色彩结构 • 所谓色立体,就是借助三维的空间模式将色彩的色相、明度、纯度进行系统的排列 • 与组合,而构成立体的色彩体系,简称色立体,它是色彩的一种科学的表示方式。

  3. 色立体结构示意图 赤道部分表示纯色相环; 南北极连接成中心轴表示 无彩色的黑白灰系列,分11个明度等级,黑色为0级,白色为10级。南极表示黑色,北极表示白色;南半球为深色系,北半球为明色系;球表面为清色系,球心到球表面之间为含灰色系;纯度序列与中心轴相垂直,表示纯度序列,与中心轴相垂直的圆直径两端表示补色关系。

  4. 二、蒙赛尔色彩体系 • 蒙氏色立体是从心理学角度,根据颜色的视知觉特点所制订的标色系统,是国际上最普及的色彩分类及标定方法。在其色相环中,以红黄绿蓝紫五色为基本色,在五色之间分别增加五个色构成十个主要色相,每个色相又详分十等份,形成100个色相。其中标号5为该色的代表色。 • 蒙氏色彩体系中色标符号:色相(HUE)简写为H,明度(VALUE)简写为V,纯度(CHROMA)简写为C,即 • HV/C = 色相、明度值/纯度值.

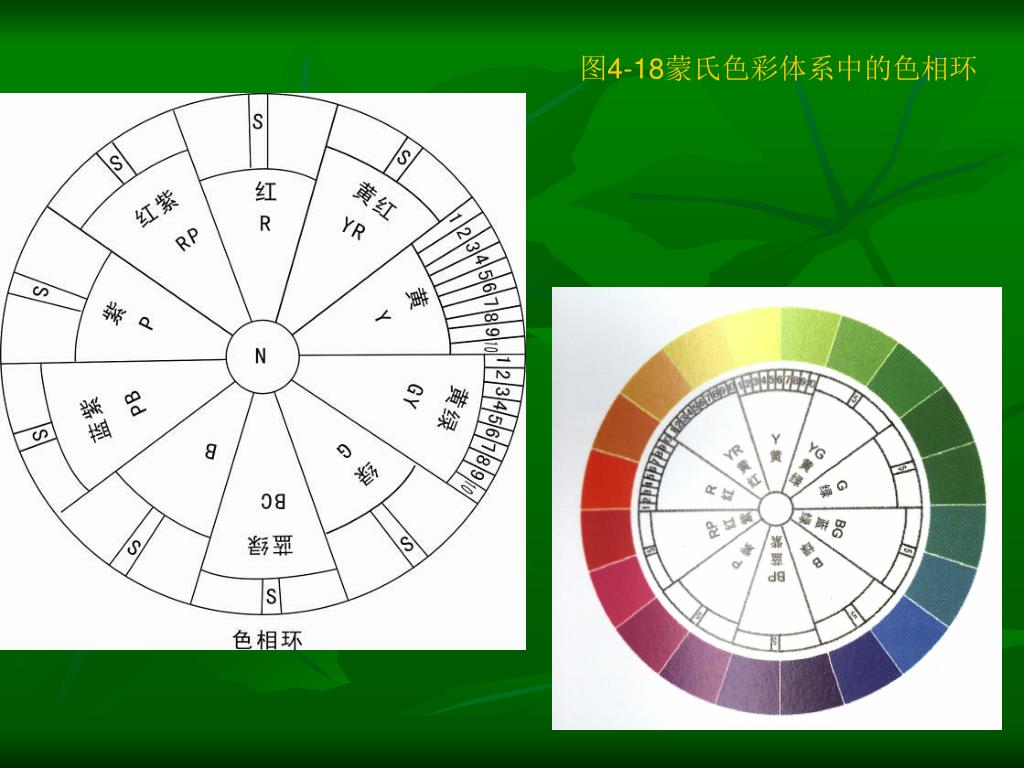

  5. 图4-18蒙氏色彩体系中的色相环

  6. 图4-19,蒙塞尔色立体示意图

  7. 蒙塞尔颜色立体示意图

  8. 蒙塞尔色立体的Y-PB垂直剖面

  9. 蒙塞尔颜色立体的明度值5水平剖面.

  10. 三、奥斯特瓦尔德色彩体系 • 奥氏色彩体系的色相环以红、黄、绿、蓝四色为基础,由此在临近的两色间增加橙、蓝绿、紫、黄绿成八个主要色,各色再话成三等份,扩展成24色相环。每一色相以中间2号为正色。在奥氏色彩体系中,c代表纯色,w代表白色,b代表黑色,纯色量(c)+白量(w)+黑量(b)=100%。(p090)奥氏色立体由复圆锥体构成,垂直中心轴南北两极分别为黑色(B)和白色(W)。

  11. 奥斯特瓦尔德色相环

  12. 奥氏色彩体系中每一个色标都用色相号/含白量/含黑量表示,色三角的顶点为纯色,由符号C表示;每个色标的数值等于C(纯色量)加W(含白量)加B(含黑量)之和,均为100。

  13. 奥斯特瓦尔德色立体

  14. 在此三角色立体中,a与pa的连线上的各色含黑量相等,称“等黑量序列” ;在p与pa的连线上各色含白量相等,称“等白量序列”;与明度轴平行的纵线上各色纯度相等,称“等纯度序列”;

  15. 四.CIE表色体系 • CIE(国际照明委员会)此体系用三个参数,一个是亮度L(luminance),另两个是颜色分量,分别为a,代表从绿(green)到红(red) ,另一个是b,代表从蓝(blue)到黄(yellow)。在电视工业中,为了配色方便,CIE制定了 XYZ计色制。

  16. [重点与难点提示:] • 色彩与光的关系。 • 色彩的生理特征及在实际设计应用中特点。 • 色彩的三大属性及各自特点, • 色彩表示体系的理解与应用。
