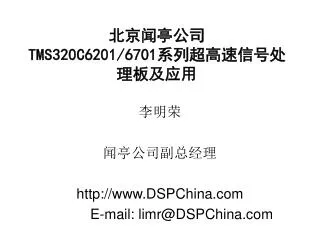

  1. 北京闻亭公司TMS320C6201/6701系列超高速信号处理板及应用北京闻亭公司TMS320C6201/6701系列超高速信号处理板及应用 李明荣 闻亭公司副总经理 http://www.DSPChina.com E-mail: limr@DSPChina.com

  2. 闻亭公司简介 闻亭公司以清华大学雄厚技术力量为背景，以“自强不息，厚德载物”为公司指导思想。闻亭公司是TI的第三方，一直致力于DSP的产品及技术开发，是中国DSP系统解决方案及服务的供应商。目前，已在中国的通信、自动控制、信息处理及教学领域与许多厂商、院校建立了良好的合作关系。 公司成立于96年8月，注册在北京高技术产业开发区，是北京市高新技术企业。

  3. 公司主要产品 1. TMS320系列DSP开发系统； 2. TMS320系列EVM板及多种DSP超高速数字 信号处理板； 3. DSP相关应用软件； 4. DSP IC； 5. DSP相关资料和服务； 6. 对外技术合作。

  4. TMS320C6201/6701系列 超高速数字信号处理板 DSP EVM板与DSP高速信号处理板的区别： 1.EVM板是用以检测和评估DSP芯片最大资源和功 能的评估板。 2.DSP高速信号处理板是为DSP开发工程师进行 DSP二次开发提供的应用板。 我们开发高速数字信号处理板的目的: 1.节省开发工程师的时间,精力,缩短开发周期。 2.节省开发费用。

  5. 现有TMS320C6201/6701系列 超高速数字信号处理板型号 1.DSP2621ED/DSP2671ED： 配有TMS320C6201/6701芯片，双口RAM。 2.DSP2621EA/DSP2671EA： 配有TMS320C6201/6701芯片，双路A/D、每路A/D为40M、 12bit，配有大容量FPGA。 3.DSP2621P/DSP2671P： 配有TMS320C6201/6701芯片，PCI插卡型。 4.DSP2621PA/DSP2671PA： 配有TMS320C6201/6701芯片，双路A/D、每路A/D为40M、 12bit，PCI插卡型。

  6. 'C60003 GFLOPSandbeyond 'C62032400 MIPS Samples Now 'C62022000 MIPS Samples Now 'C62011600 MIPS Production Now 'C67011 GFLOPS Production Now 'C6211 1200 MIPS Samples Now 'C6711900MFLOPS Samples Now 'C6714 900 MFLOPSSamples 1Q01 'C67x<$10 'C6000 Code-Compatible RoadmapProtects Software Investment 'C64x 1.1GHz L1/L2 'C64x 800MHz L1/L2 1V 'C64x L1/L2 ~ ~ 'C6202B 2400 MIPS Samples 3Q00 PerformanceMIPS plus Integration 'C6205 1600 MIPS Samples 2Q00 'C6204 1600 MIPS Samples 2Q00 'C62x <$10 Time Dates are planned availability

  7. 1600 MIPS / 1GFLOPs performance 1 Mbit (128 KBytes) internal memory for fast program/data access 2 Multi-Channel Buffered Serial Ports (McBSPs) provide direct connect to T1/E1 0.18 drawn process technology (1.8 V) 35-mm, 352-pin BGA package Now in volume production TMS320C6201/C6701 TMS320C6201/C6701 Digital Signal Processor 32 Program Memory 64 KByte DMA Controller EMIF 16 Host Port Interface 'C62x/’C67x CPU(1.8 V) McBSP 0 McBSP 1 Timer 0 Data Memory 64 KByte Timer 1

  8. Advanced VLIW CPU (VelociTI™) • Load Store Architecture • CPU • Dual Data Path • 8 functional units • 8, 32-bit instructions/cycle • 32-bit Address Range • Integer Instruction Features • Data byte addressable (8-, 16-, 32-bit data) • 8-bits overflow protection • Saturation • Bit-field extract, set, clear • Bit counting • Normalization C62xx DSP CPU Core Program Fetch Control Registers Instruction Dispatch Instruction Decode Control Logic Data Path 1 Data Path 2 A Register File B Register File Test Emulation L1 S1 M1 D1 D2 M2 S2 L2 Interrupts

  9. HPI: Overview • 16-Bit Version of C5x/C54x HPI • Data Movement Supported by DMA Auxiliary Channel • Support of Multiplexed Address Data Hosts (Intel) • No/Low Glue I/F to Standard General Purpose Processors • Motorola 68302, 68360, Power PC 860 • Intel i960 • IBM Power PC • Programmable Word Ordering

  10. McBSPs: Overview • Full Duplex • Loosely Based on C54x/C5x BSP • Runs at upto 1/2 CPU Clock Rate • Compliant with a Variety of Standards • Double Buffered Transmit, Triple Buffered Receive • u-Law, A-Law companding • Multichannel

  11. EMIF Overview • High Throughput External Memory • 800 Mbytes/sec with 200 MHz SBSRAM • 32-Bit Wide • Byte Addressable • Supports Both Little and Big Endian • Memory Types Supported • SDRAM • Synchronous Burst SRAM (SBSRAM) • Asynchronous • 52 Mbytes Total External Address Reach • 4 Chip Enable Spaces • Supports Requests from • CPU Program Bus • CPU Data Ports • DMA

  12. DMA Internal Data Internal Program DMA Controller EMIF HPI Channel 0 AUX Channel 1 Channel 2 Channel 3 DMAC Status Pins Internal Peripherals • High Performance: 800Mbytes/sec Sustained • Can Read and Write 1 32-bit word Every Cycle • 5 Channels • 4 Programmable Channel • 5th Auxiliary Channel to Service HPI • Event Synchronization • Programmable Data Widths (8-, 16-, 32-bits) • Programmable priority • Auto-initialization • Programmable Addressing • Emulation Mode • Interrupt Generation to CPU • Supports Either Little or Big Endian • Purpose: Moves Data in Background of CPU Operation • Loosely Based on C3x/C32/C4x DMA

  13. Timers • 2 32-Bit Timers • Similar to C3x/C4x Timers • Separate Input and Output Pins • Internal or External Clock Source • Clock and Pulse Mode of Output • Can Interrupt CPU

  14. DSP2621EA超高速信号处理板：

  15. DSP2621EA高速通用信号处理板的特点： (1) DSP 采用TMS320C6201定点DSP，最高运行速度可达1600MIPS。 (2) 高速同步存贮器 128K x 32 bit SBSRAM (133MHz) 4M x32 bit SDRAM (100MHz) (3) 在线可编程程序存贮器 1M x 16 bit flash memory (100ns) 即可用作程序存贮器，又可在线擦除、编程，用户可作为慢速异步存贮器使用。

  16. (4) 4K x 32 bit 双口RAM 存贮A/D采样结果或相关处理结果，同时实现外部数据与DSP之间的数据交换。 (5) 双路A/D a. 最高采样频率可达40MHz，精度为12bit ， 输入信号范围为 +/- 2V。 b. 两路A/D可同时采集亦可分时采集,时钟源可采用外部触发或由板上时钟提供。

  17. c. A/D采样频率可调 d. A/D采集数据可直接存贮在双口RAM中， DSP通过软件编程，完成相应算法。或者由用户通过硬件（FPGA逻辑）作预处理后再存贮在双口RAM中。 (6) 在线可编程大容量FPGA，方便用户二次开发。用户可根据实际情况选择不同容量的逻辑器件（1~4万门）。为方便用户调试，闻亭公司编写了简单的FPGA程序，供用户参考。

  18. 闻亭公司已编写的FPGA程序主要完成以下功能：闻亭公司已编写的FPGA程序主要完成以下功能： a. 由DSP控制A/D启动，提供A/D采样钟 b. 对A/D采样结果进行锁存 c. A/D每采样一个点，即存入双RAM中 每采完2K个数据即产生一个中断，请求 DSP将已采集的数据取走。每采集4K 数据，自动刷新双RAM.

  19. (7) 用户I/O接口 用户信息可通过该16位接口与FPAG相连。 (8) 外部存储器扩展接口（兼容5V TTL电平） 提供32根数据线，20根地址线，读写控制 及选信号。 (9) HPI接口（兼容5V TTL电平） (10) 串口接口（兼容5V TTL电平） (11) JTAG接口 (12) 电源模块 1.8 V电源模块为C6X核供电 3.3V电源模块为C6X的I/O，与存储器及 EPLD，接口芯片供电 (13) 电源监测与复位控制

  20. DSP2621EA处理板相关开发环境： 1．与闻亭公司TDS-TMS320C6X或TI公司 XDS510开发工具配合开发 2. Code Composer Studio for C6000集成开 发环境 3. Flash编程软件包 DSP2621EA处理板应用函数库： 1. FFT 2. FIR

  21. 典型应用 I. 雷达 脉冲雷达、伪随机码雷达、随机码雷达、导弹引信、SAR

  22. II. 软件无线电 全数字短波电台，超短波、微波数字化中频

  23. III. 扩频通信 适用无线本地环WLL、CDMA、GSM、WCDMA

  24. V. 通用信号处理 需要进行信号采集和高速处理的各场合。如：仪器、振动信号检测等。

  25. DSP2621/2671超高速信号处理板

  26. PCI型DSP开发系统 与传统的ISA插卡式开发系统相比，PCI型DSP开发系统具有以下方面的优势： 1.它的兼容性好，适合各种档次的PC机。 2.传输速度快，达到132MB/S。 3.在Windows环境下即插即用，省去了地址冲突的麻烦 4.PCI总线与WIN32 API密切配合，速度很快，这样可使 与之配合的CCS或CC软件最大限度的发挥性能。 5.支持TMS320全系列包括：TMS320C6000，TMS320C5000， TMS320C2000，TMS320C3000另外,根据Intel PC99规范， ISA总线已被取消，现有PC机上的ISA标准很不规范， 因而PCI取代ISA总线已是大势所趋。
