项目六 路由器基本配置与管理

1. 项目六 路由器基本配置与管理

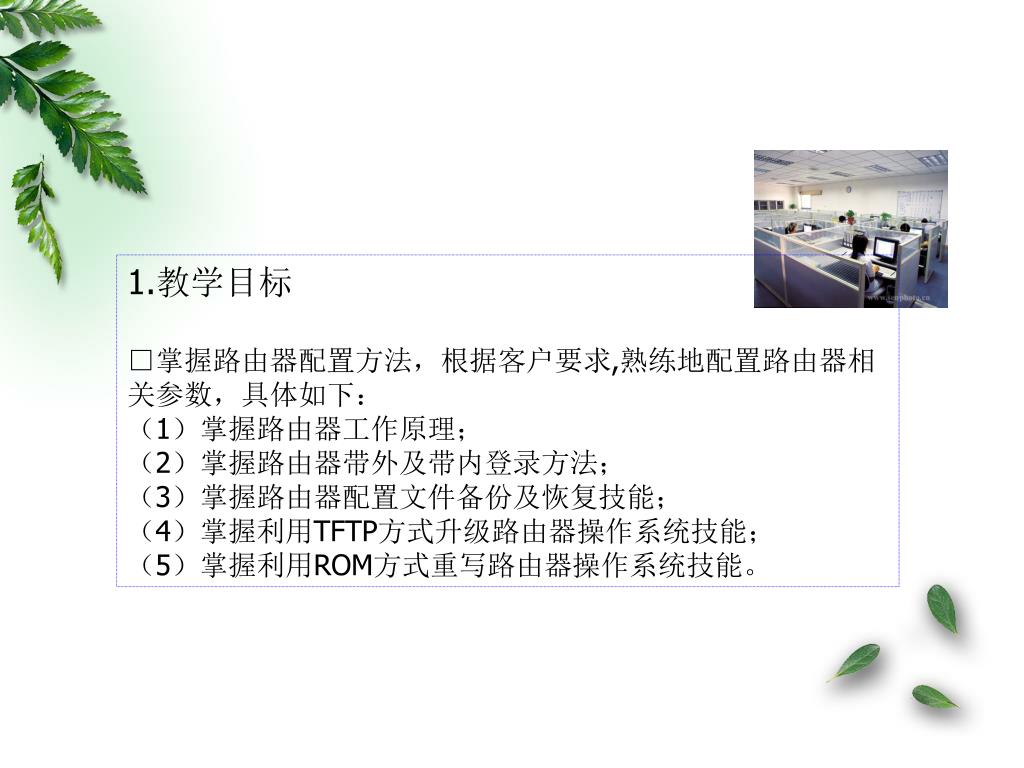

2. 1.教学目标 □掌握路由器配置方法，根据客户要求,熟练地配置路由器相关参数，具体如下： （1）掌握路由器工作原理； （2）掌握路由器带外及带内登录方法； （3）掌握路由器配置文件备份及恢复技能； （4）掌握利用TFTP方式升级路由器操作系统技能； （5）掌握利用ROM方式重写路由器操作系统技能。

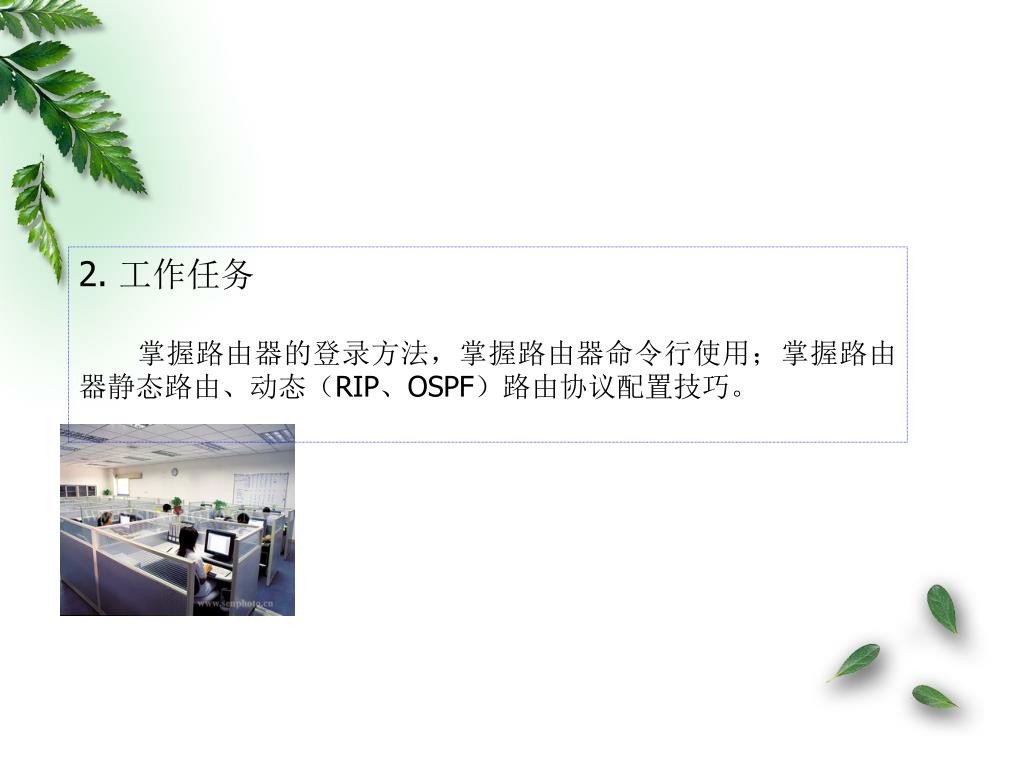

3. 2. 工作任务 　　掌握路由器的登录方法，掌握路由器命令行使用；掌握路由器静态路由、动态（RIP、OSPF）路由协议配置技巧。

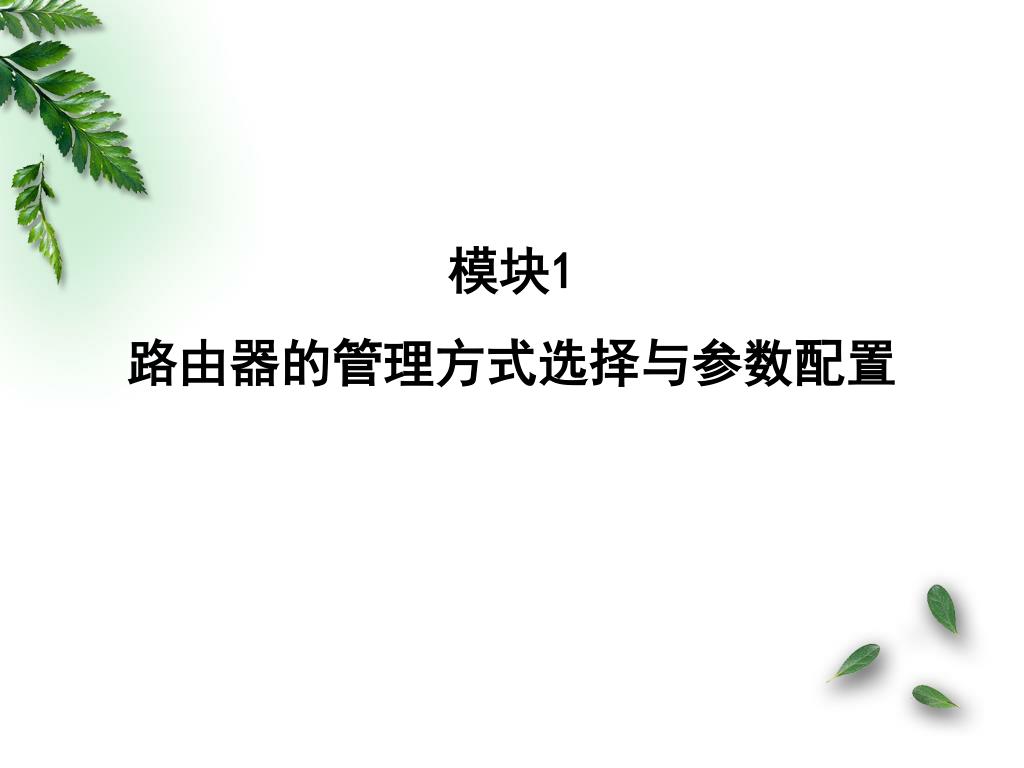

4. 模块1 路由器的管理方式选择与参数配置

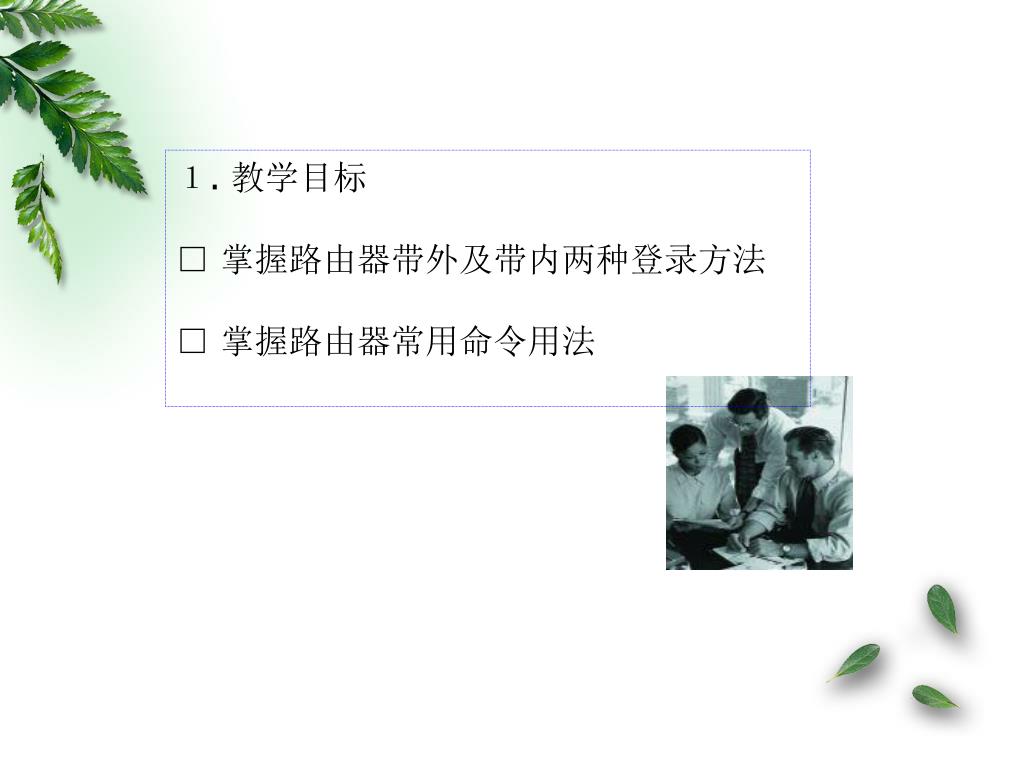

5. １. 教学目标 □ 掌握路由器带外及带内两种登录方法 □ 掌握路由器常用命令用法

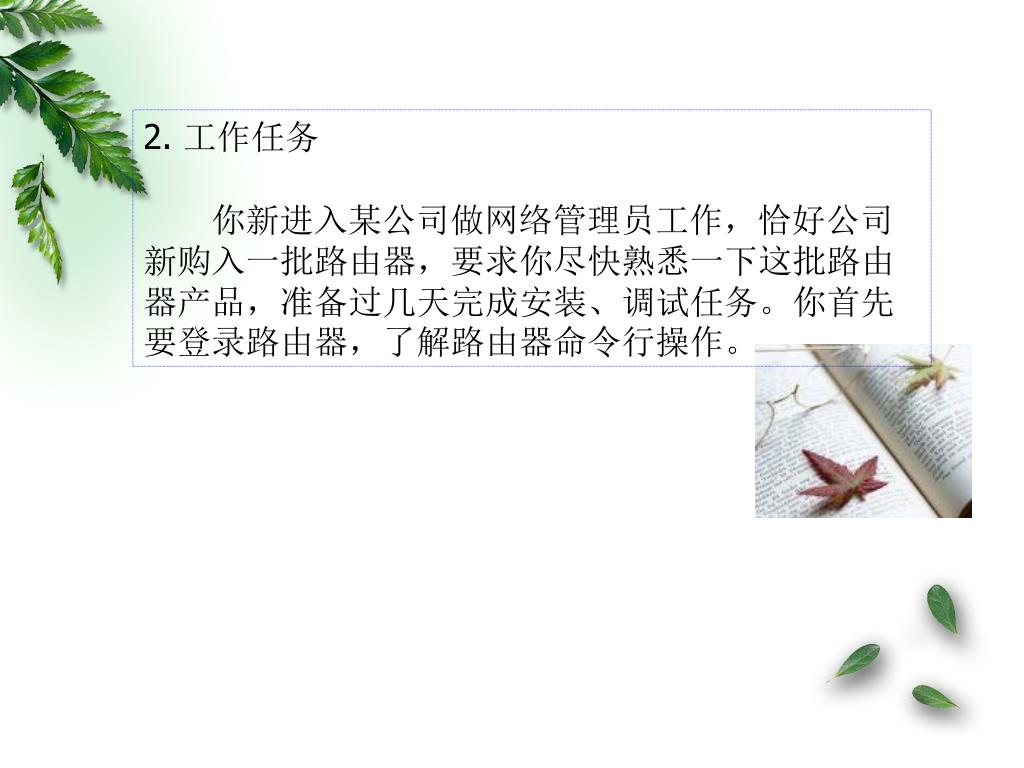

6. 2. 工作任务 　　你新进入某公司做网络管理员工作，恰好公司新购入一批路由器，要求你尽快熟悉一下这批路由器产品，准备过几天完成安装、调试任务。你首先要登录路由器，了解路由器命令行操作。　

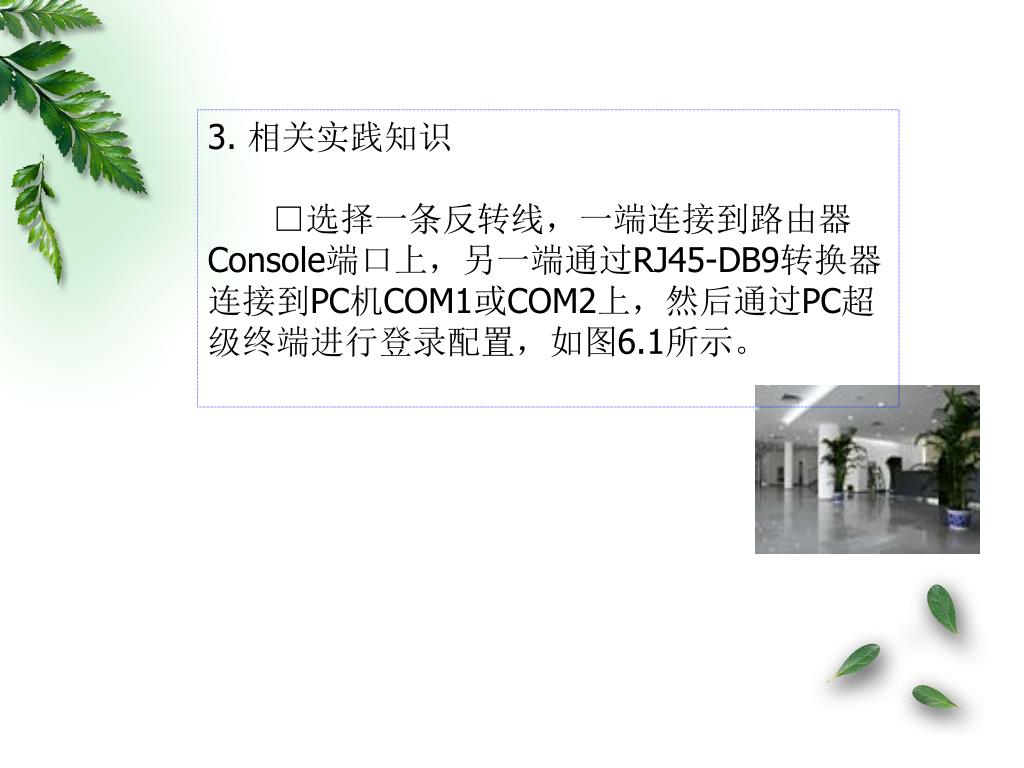

7. 3. 相关实践知识　　 □选择一条反转线，一端连接到路由器Console端口上，另一端通过RJ45-DB9转换器连接到PC机COM1或COM2上，然后通过PC超级终端进行登录配置，如图6.1所示。

8. 带外方式登录： 第1步：按图6.1所示，将PC机通过RS232串口COM1与路由器Console端口相连。 第2步：在PC机上，在“开始”→“程序” →“附件” →“通信” →“超级终端”中，执行超级终端程序。 第3步：启动超级终端登录路由器。 图6.1 通过带外方式登录路由器

9. 带内方式登录： 图6.6 PC机与路由器通过以太口连接 第1步：路由器基本配置 Red-Giant>enable Red-Giant# Red-Giant#configure terminal Red-Giant(config)#hostname RouterA RouterA (config)#interface Fasterethernet 0 RouterA (config-if)#ip address 192.168.0.1 255.255.255.0 RouterA (config-if)#no shutdown RouterA (config-if)#Exit RouterA (config)# 图6.6 PC机与路由器通过以太口连接

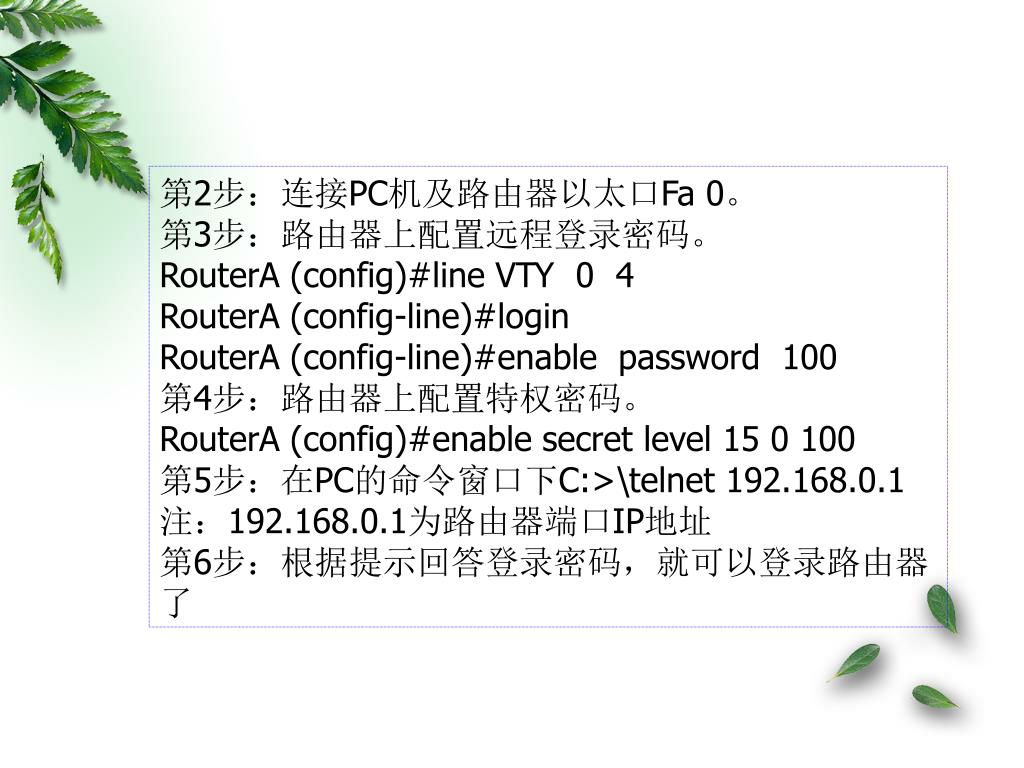

10. 第2步：连接PC机及路由器以太口Fa 0。 第3步：路由器上配置远程登录密码。 RouterA (config)#line VTY 0 4 RouterA (config-line)#login RouterA (config-line)#enable password 100 第4步：路由器上配置特权密码。 RouterA (config)#enable secret level 15 0 100 第5步：在PC的命令窗口下C:>\telnet 192.168.0.1 注：192.168.0.1为路由器端口IP地址 第6步：根据提示回答登录密码，就可以登录路由器了

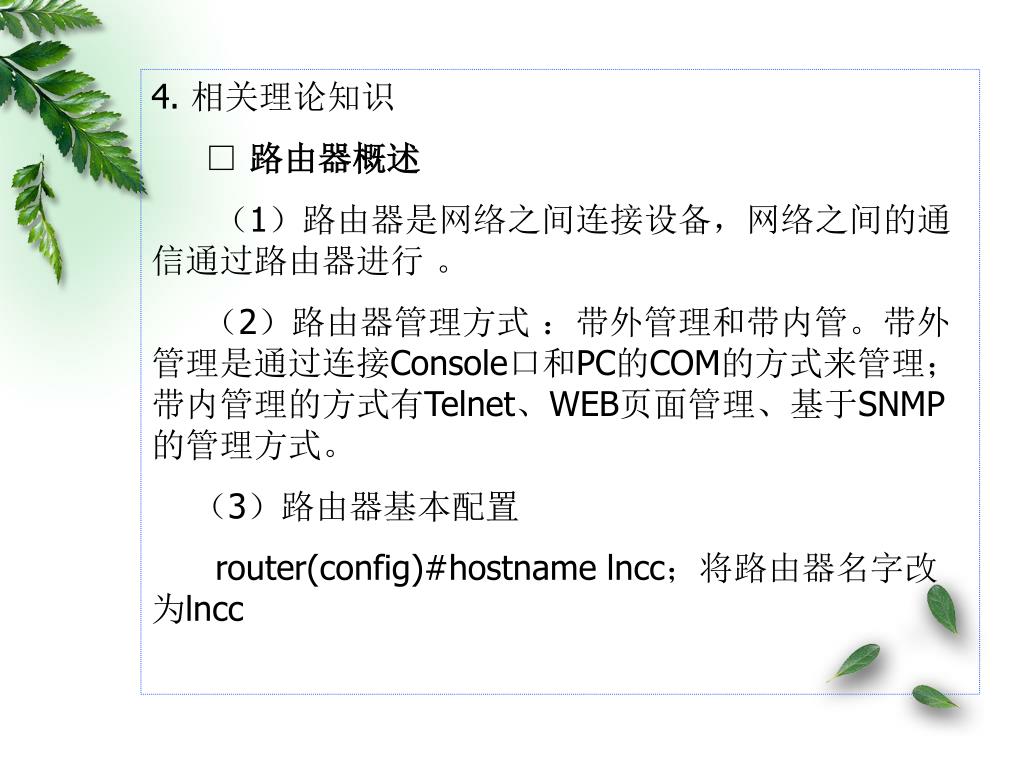

11. 4. 相关理论知识 □ 路由器概述 （1）路由器是网络之间连接设备，网络之间的通信通过路由器进行 。 （2）路由器管理方式 ：带外管理和带内管。带外管理是通过连接Console口和PC的COM的方式来管理；带内管理的方式有Telnet、WEB页面管理、基于SNMP的管理方式。 （3）路由器基本配置 router(config)#hostname lncc；将路由器名字改为lncc

12. 设置远程登录密码命令 : router#config t router(config)#line VTY 0 4;0 4表示虚拟终端从0到4 router(config-line)#login router(config-line)#password 100；100表示密码设为100 router(config-line)#end router# 设置路由器特权密码命令： router(config)#enable secret <password> router(config)#enable password <password> 其中： password是要设置的密码值

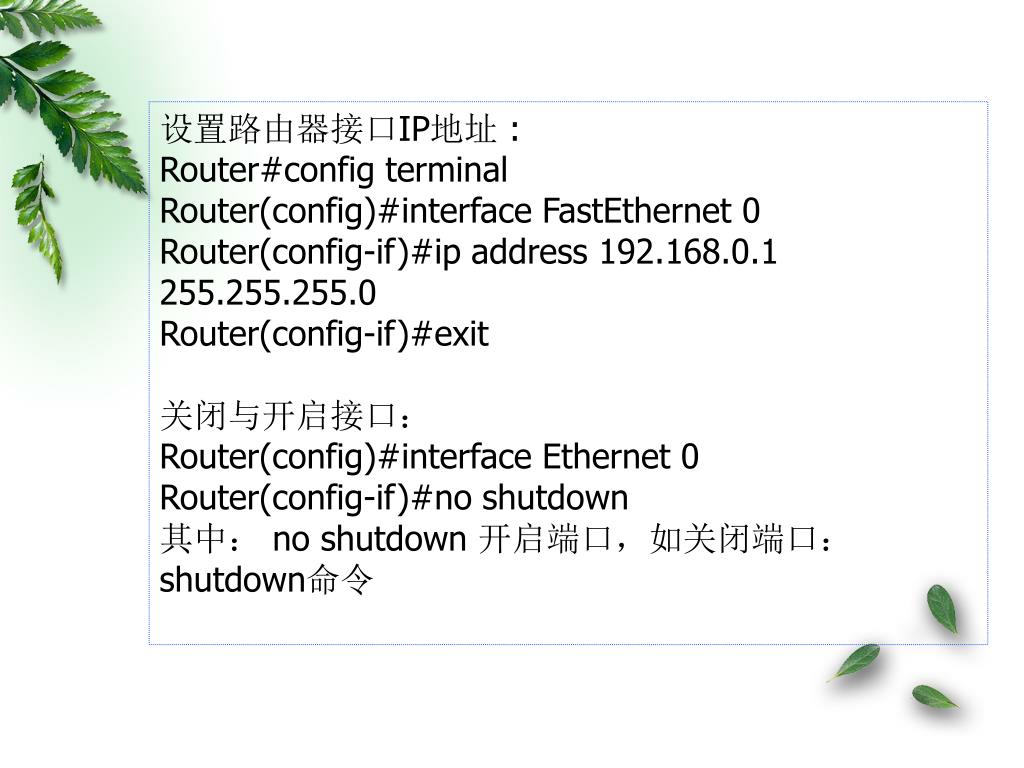

13. 设置路由器接口IP地址 : Router#config terminal Router(config)#interface FastEthernet 0 Router(config-if)#ip address 192.168.0.1 255.255.255.0 Router(config-if)#exit 关闭与开启接口： Router(config)#interface Ethernet 0 Router(config-if)#no shutdown 其中： no shutdown 开启端口，如关闭端口： shutdown命令

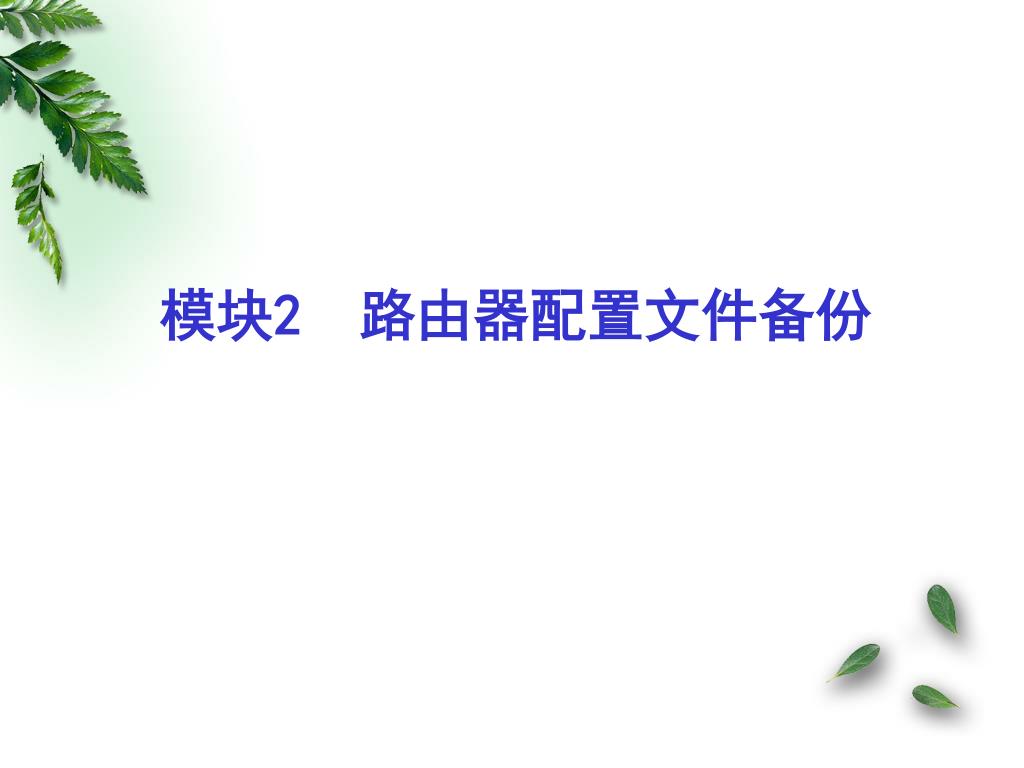

14. 模块2　路由器配置文件备份

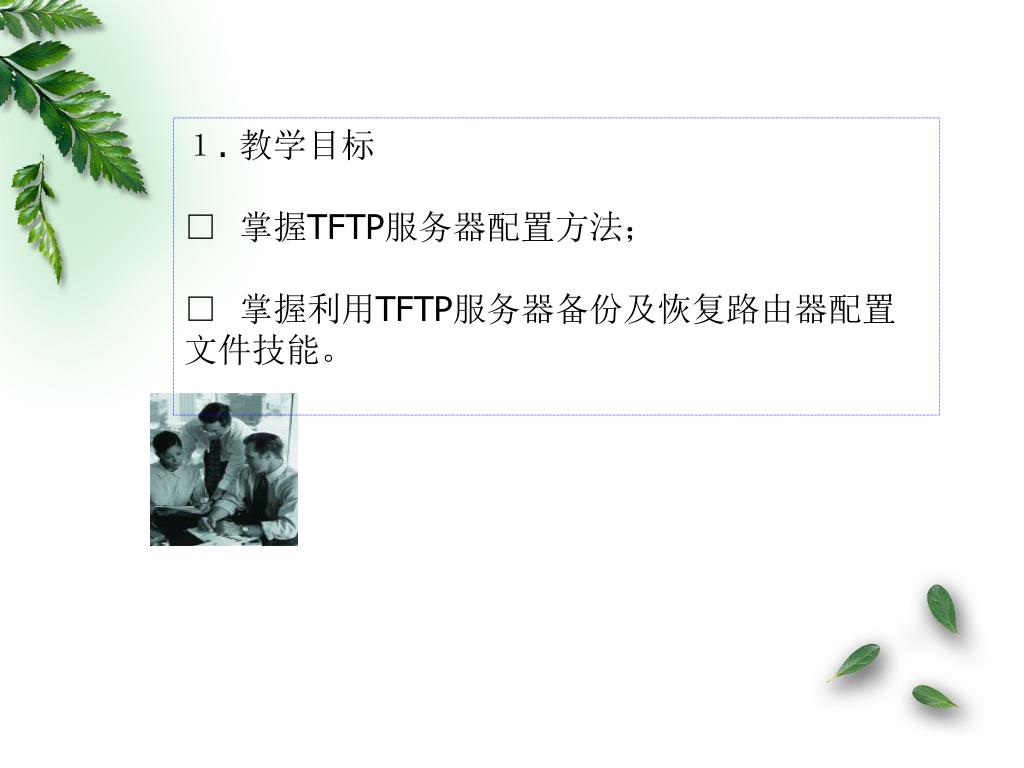

15. １. 教学目标 □ 掌握TFTP服务器配置方法； □ 掌握利用TFTP服务器备份及恢复路由器配置文件技能。

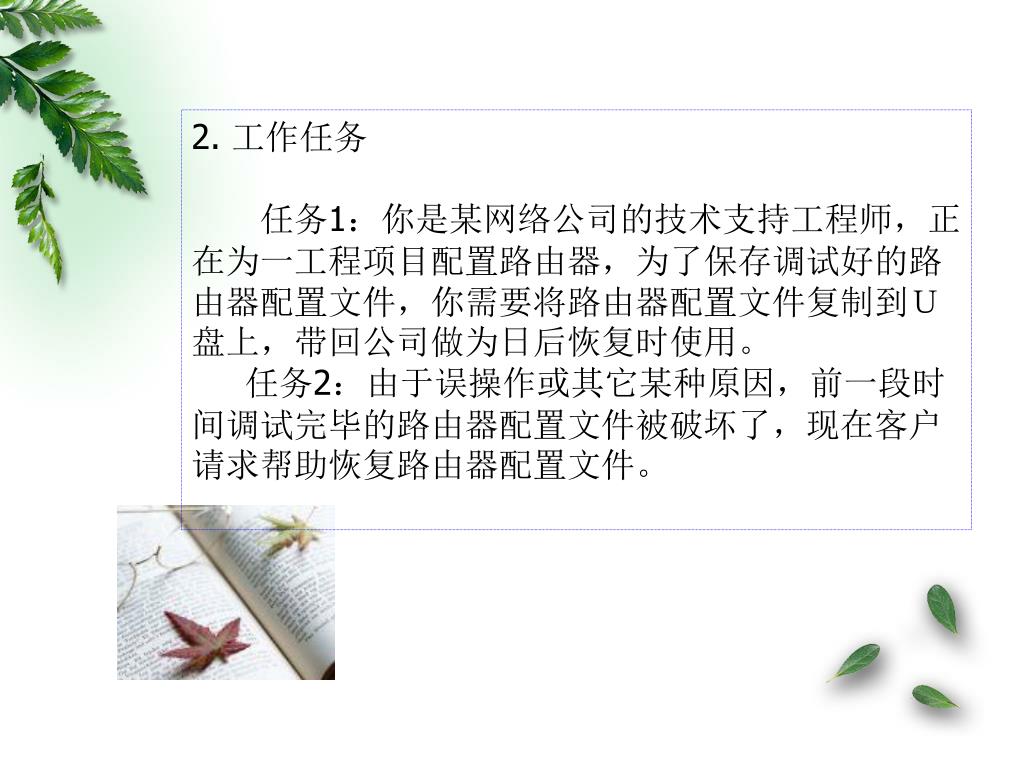

16. 2. 工作任务 　　任务1：你是某网络公司的技术支持工程师，正在为一工程项目配置路由器，为了保存调试好的路由器配置文件，你需要将路由器配置文件复制到Ｕ盘上，带回公司做为日后恢复时使用。 任务2：由于误操作或其它某种原因，前一段时间调试完毕的路由器配置文件被破坏了，现在客户请求帮助恢复路由器配置文件。

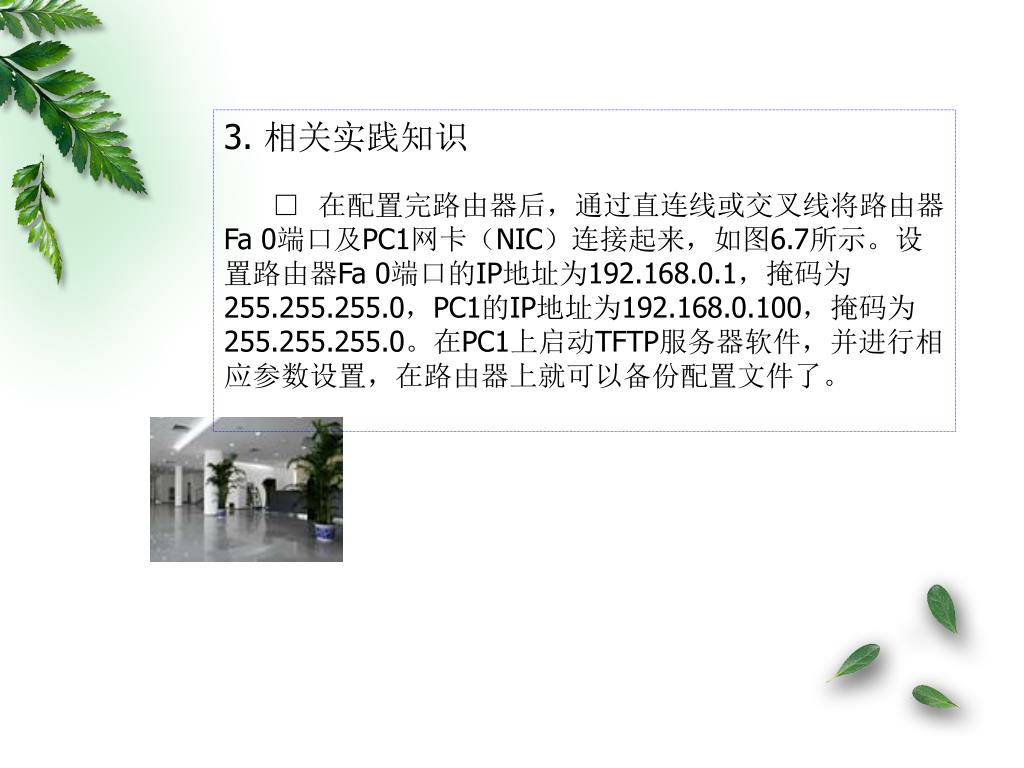

17. 3. 相关实践知识 □ 在配置完路由器后，通过直连线或交叉线将路由器Fa 0端口及PC1网卡（NIC）连接起来，如图6.7所示。设置路由器Fa 0端口的IP地址为192.168.0.1，掩码为255.255.255.0，PC1的IP地址为192.168.0.100，掩码为255.255.255.0。在PC1上启动TFTP服务器软件，并进行相应参数设置，在路由器上就可以备份配置文件了。

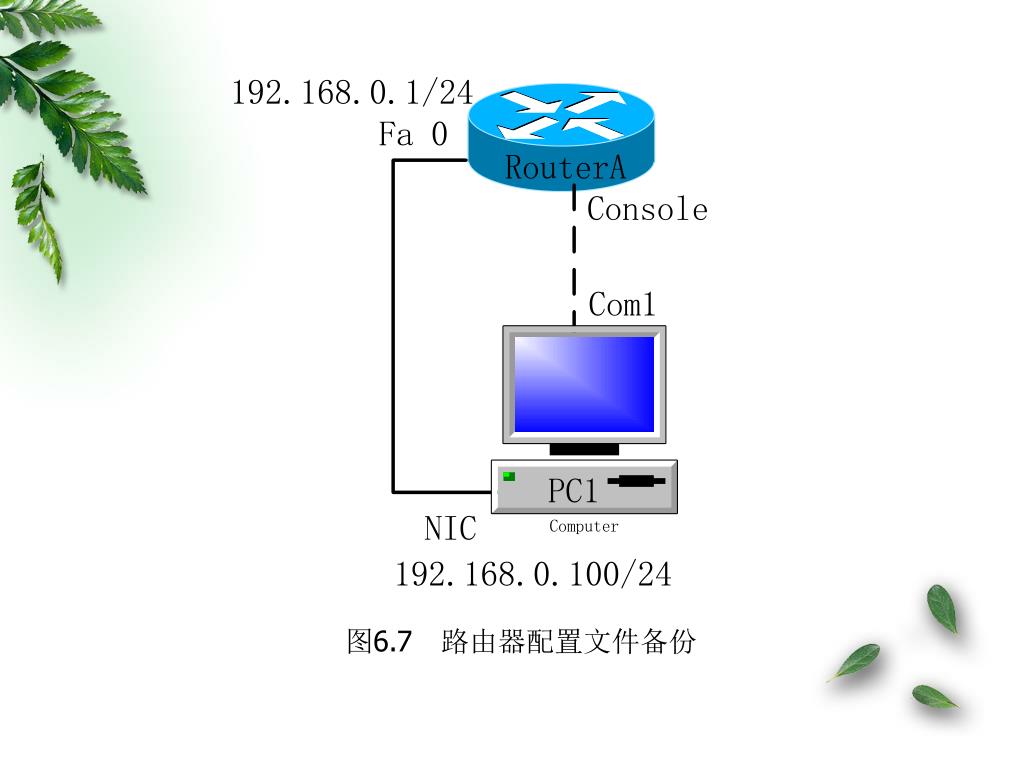

18. 图6.7　路由器配置文件备份

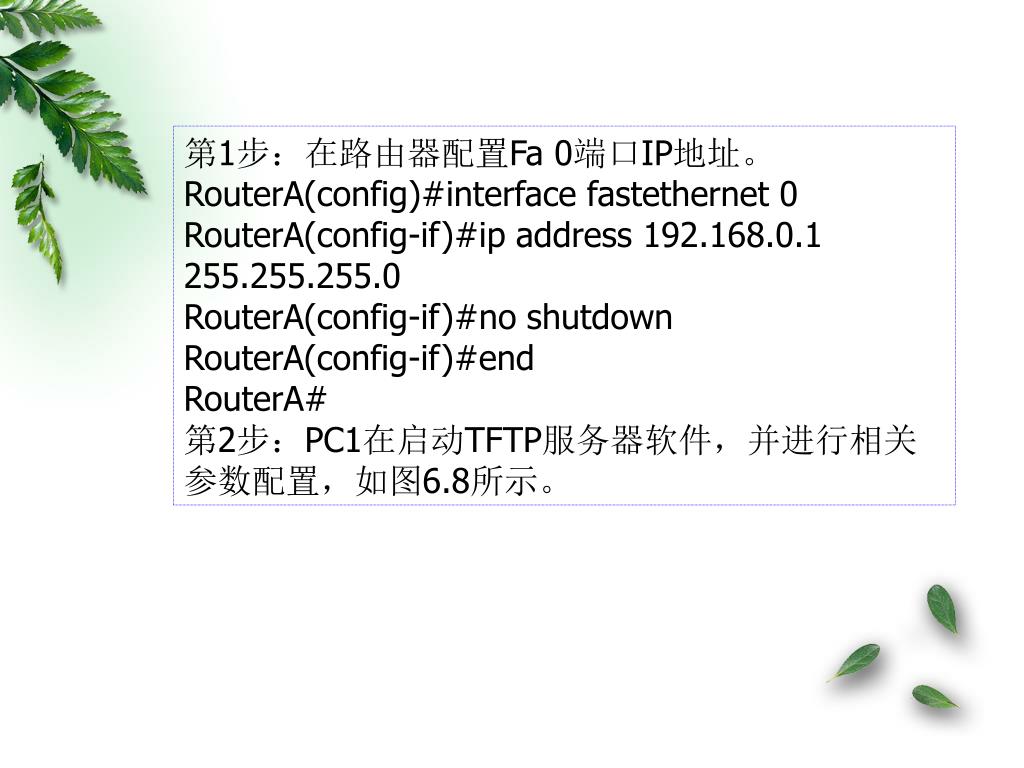

19. 第1步：在路由器配置Fa 0端口IP地址。 RouterA(config)#interface fastethernet 0 RouterA(config-if)#ip address 192.168.0.1 255.255.255.0 RouterA(config-if)#no shutdown RouterA(config-if)#end RouterA# 第2步：PC1在启动TFTP服务器软件，并进行相关参数配置，如图6.8所示。

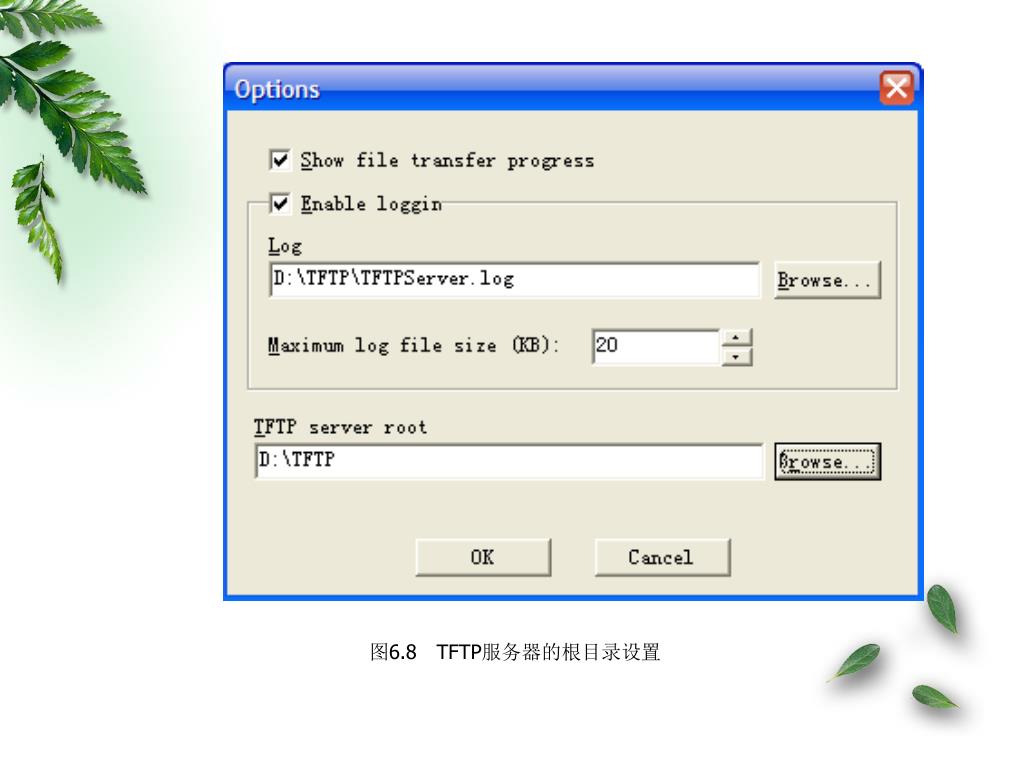

20. 图6.8TFTP服务器的根目录设置

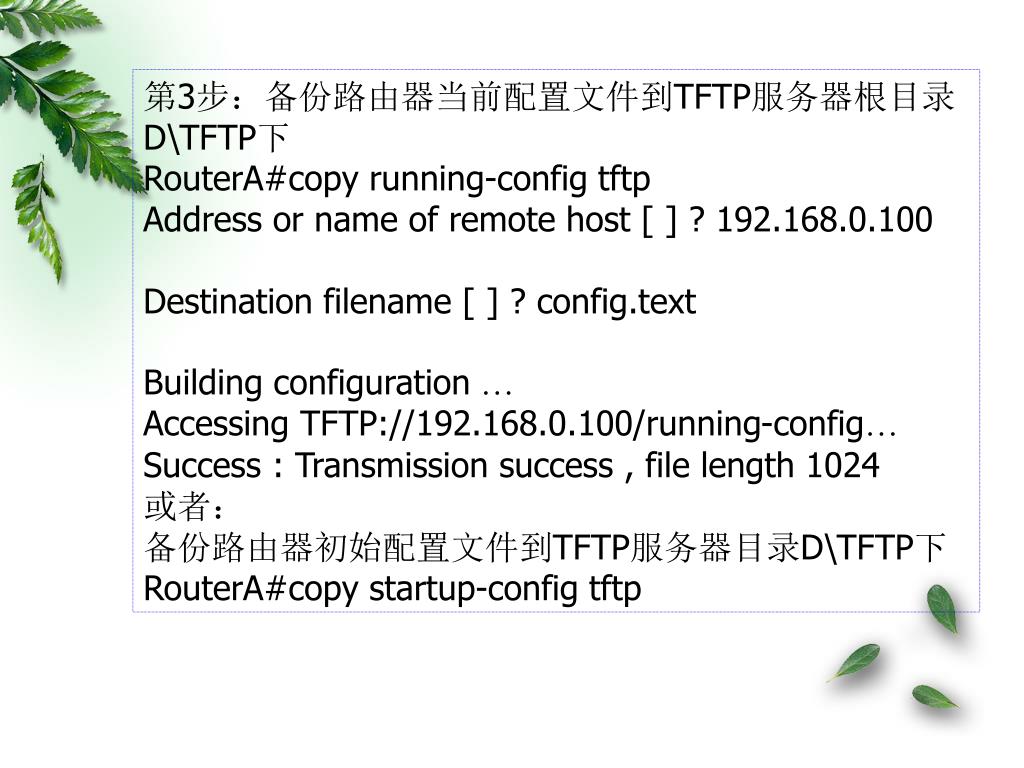

21. 第3步：备份路由器当前配置文件到TFTP服务器根目录D\TFTP下第3步：备份路由器当前配置文件到TFTP服务器根目录D\TFTP下 RouterA#copy running-config tftp Address or name of remote host [ ] ? 192.168.0.100 Destination filename [ ] ? config.text Building configuration … Accessing TFTP://192.168.0.100/running-config… Success : Transmission success , file length 1024 或者： 备份路由器初始配置文件到TFTP服务器目录D\TFTP下 RouterA#copy startup-config tftp

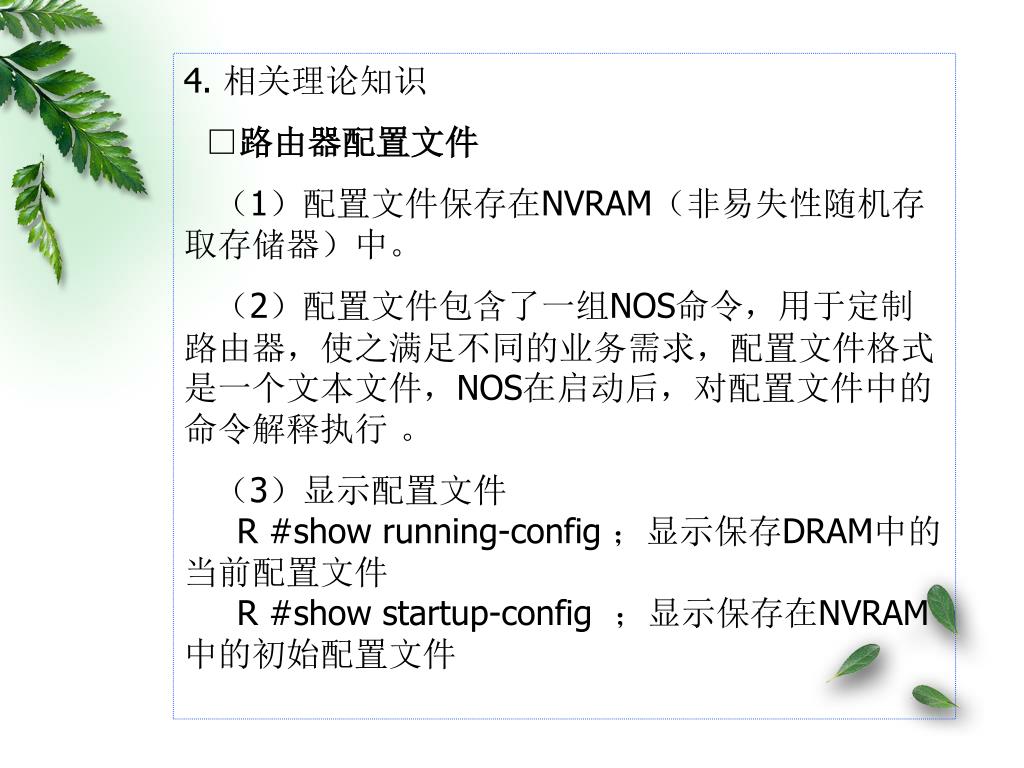

22. 4. 相关理论知识 □路由器配置文件 （1）配置文件保存在NVRAM（非易失性随机存取存储器）中。 （2）配置文件包含了一组NOS命令，用于定制路由器，使之满足不同的业务需求，配置文件格式是一个文本文件，NOS在启动后，对配置文件中的命令解释执行 。 （3）显示配置文件 R #show running-config ；显示保存DRAM中的当前配置文件 R #show startup-config ；显示保存在NVRAM中的初始配置文件

23. （4）管理配置文件 □ 保存当前配置文件 ： R #write R#write memory R #copy running-config startup-config 以上三个命令作用相同：将当前配置保存到初始配置中。 R#copy running-config tftp ；将当前配置保存到tftp服务器中 R #copy startup-config tftp ；将初始配置保存到tftp服务器中 □ 恢复配置文件： R #copy startup-config running-config ； R #copy tftp startup-config R #copy tftp running-config □ 删除初始配置文件： R #write erase 或R #erase startup-config

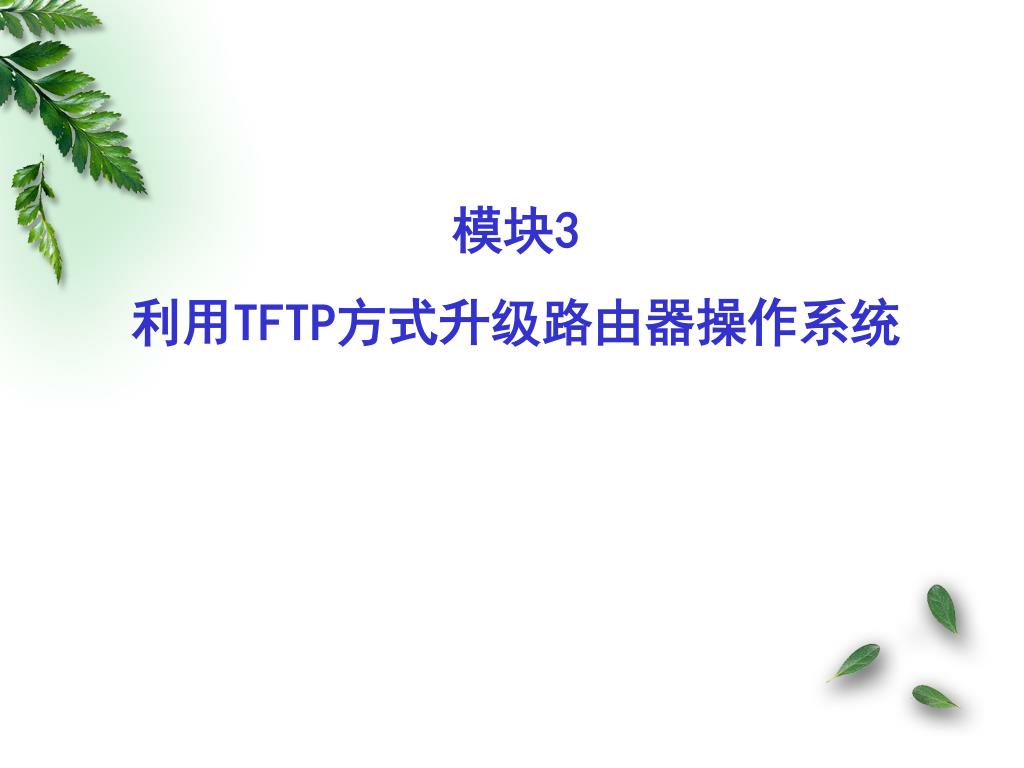

24. 模块3 利用TFTP方式升级路由器操作系统

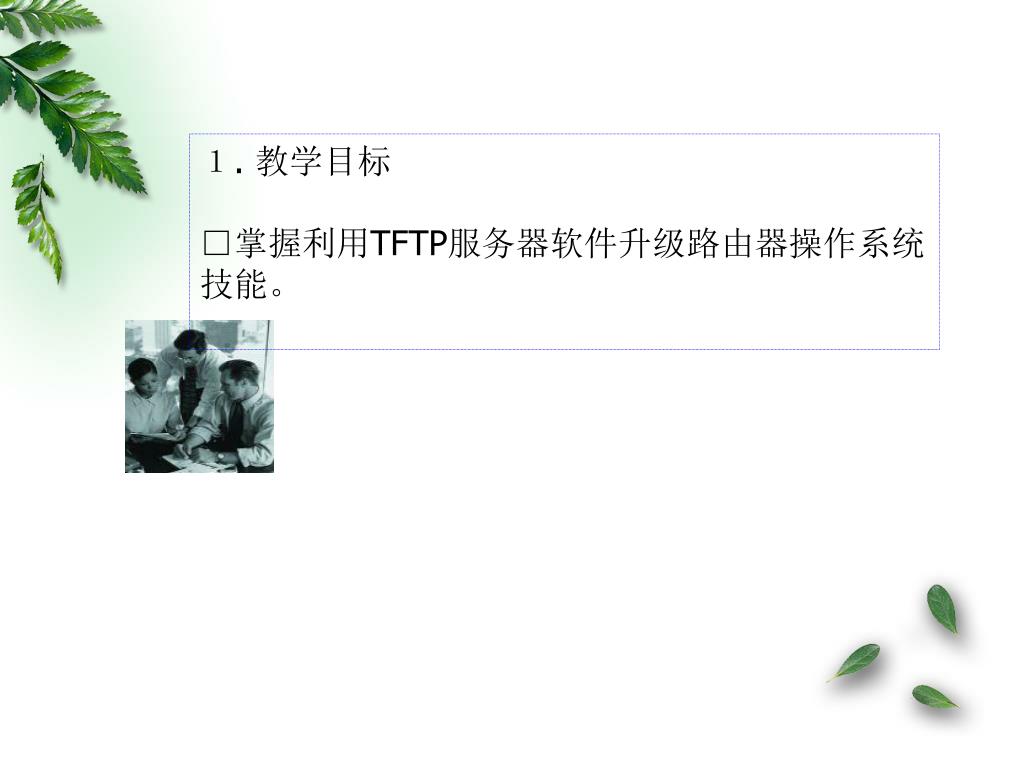

25. １. 教学目标 □掌握利用TFTP服务器软件升级路由器操作系统技能。

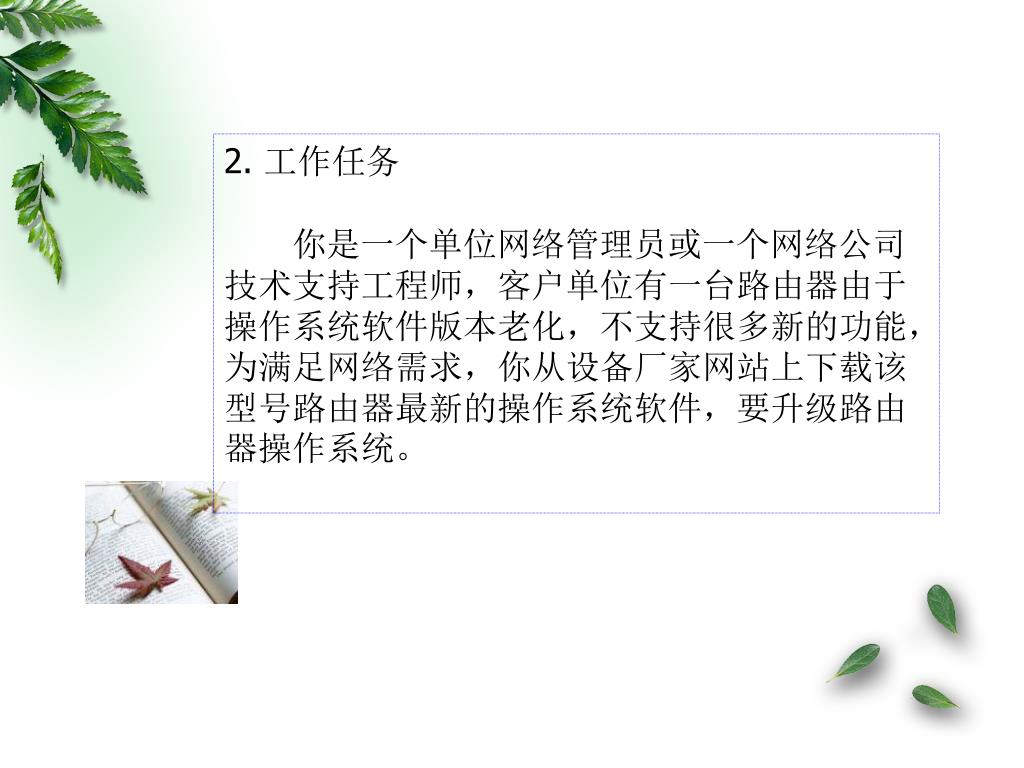

26. 2. 工作任务 　　你是一个单位网络管理员或一个网络公司技术支持工程师，客户单位有一台路由器由于操作系统软件版本老化，不支持很多新的功能，为满足网络需求，你从设备厂家网站上下载该型号路由器最新的操作系统软件，要升级路由器操作系统。

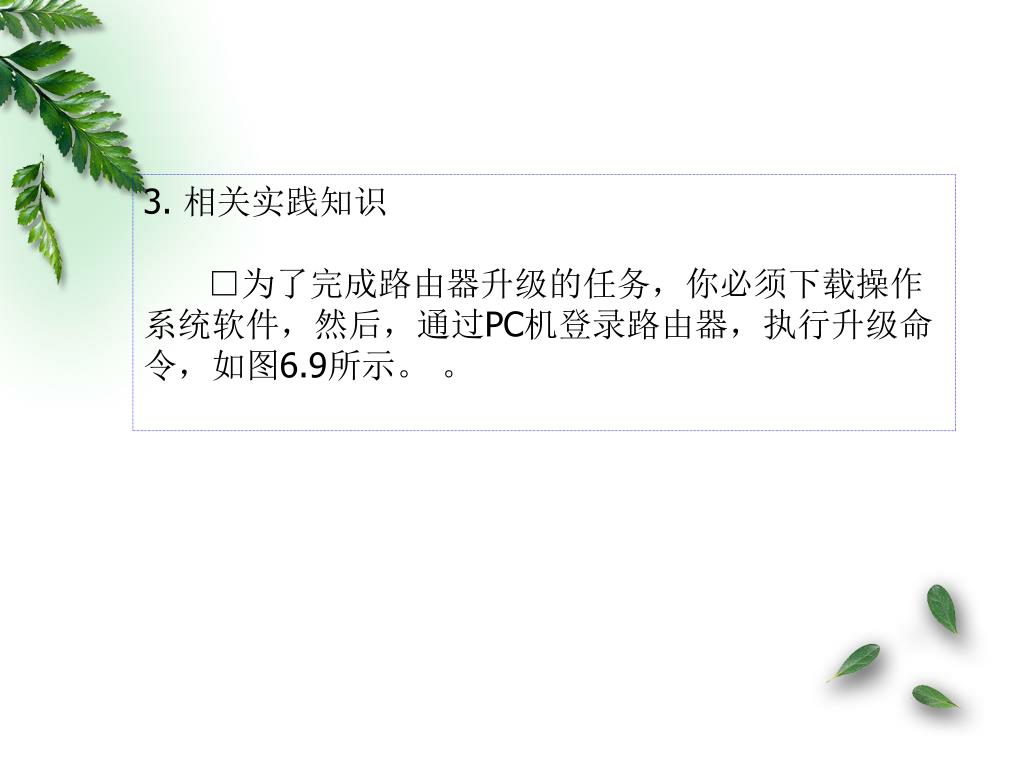

27. 3. 相关实践知识　　 □为了完成路由器升级的任务，你必须下载操作系统软件，然后，通过PC机登录路由器，执行升级命令，如图6.9所示。 。

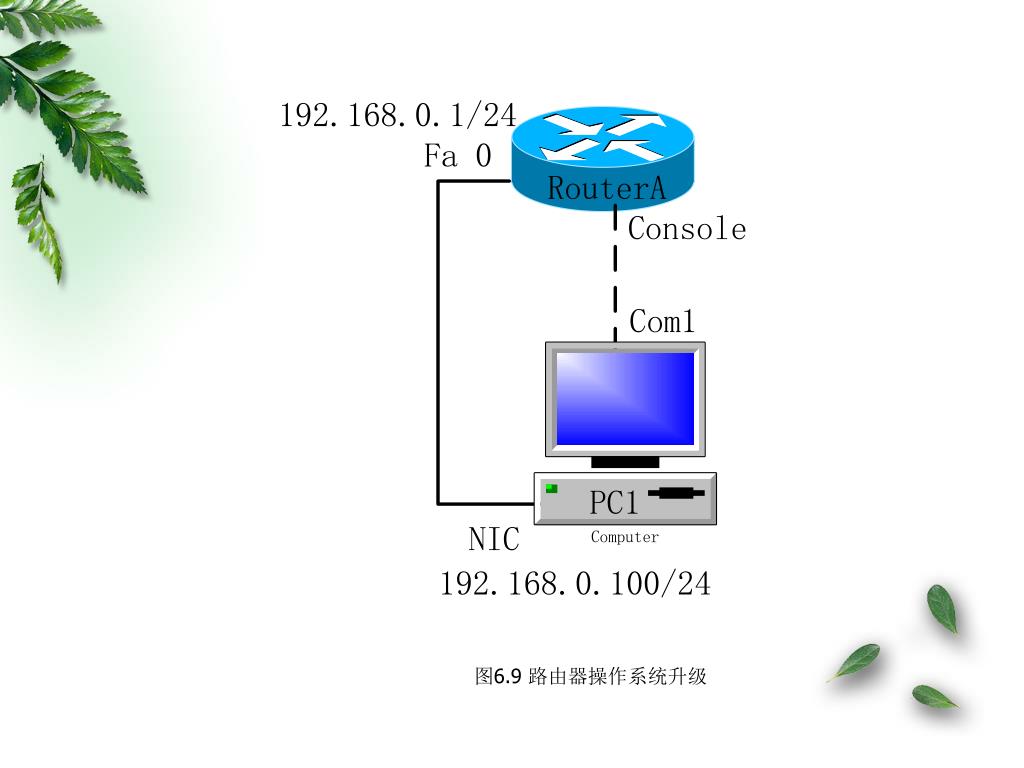

28. 图6.9 路由器操作系统升级

29. 第1步：登录到路由器，建立路由器和TFTP服务器的连接第1步：登录到路由器，建立路由器和TFTP服务器的连接 RouterA(config)#interface fastethernet 0 RouterA(config-if)#ip address 192.168.0.1 255.255.255.0 RouterA(config-if)#no shutdown RouterA(config-if)#end RouterA# 第2步：启动TFTP服务器软件并进行相关参数设置，并将新操作系统软件文件router.bin放入TFTP服务器根目录（D\TFTP）中，如图6.10所示。

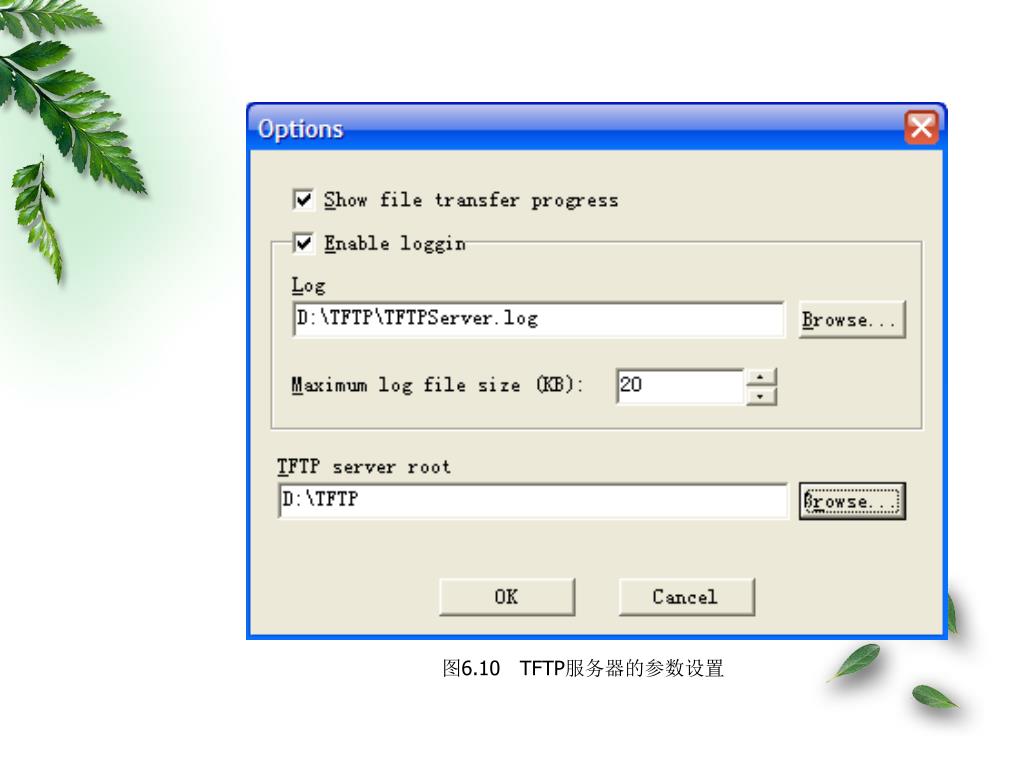

30. 图6.10TFTP服务器的参数设置

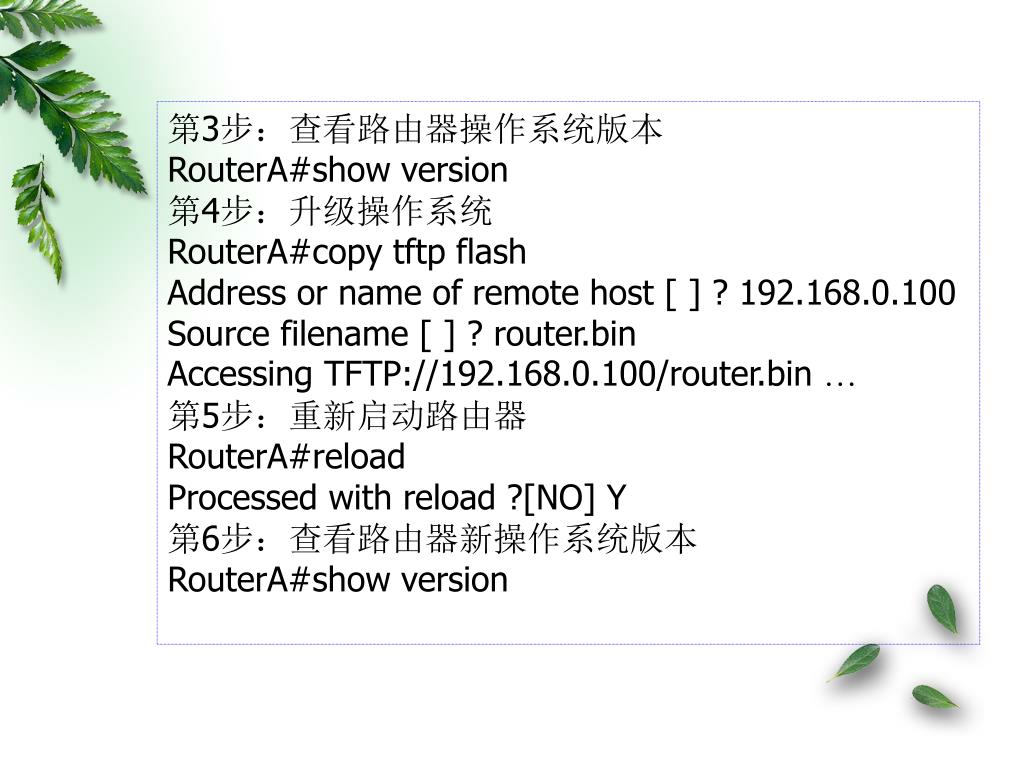

31. 第3步：查看路由器操作系统版本 RouterA#show version 第4步：升级操作系统 RouterA#copy tftp flash Address or name of remote host [ ] ? 192.168.0.100 Source filename [ ] ? router.bin Accessing TFTP://192.168.0.100/router.bin … 第5步：重新启动路由器 RouterA#reload Processed with reload ?[NO] Y 第6步：查看路由器新操作系统版本 RouterA#show version

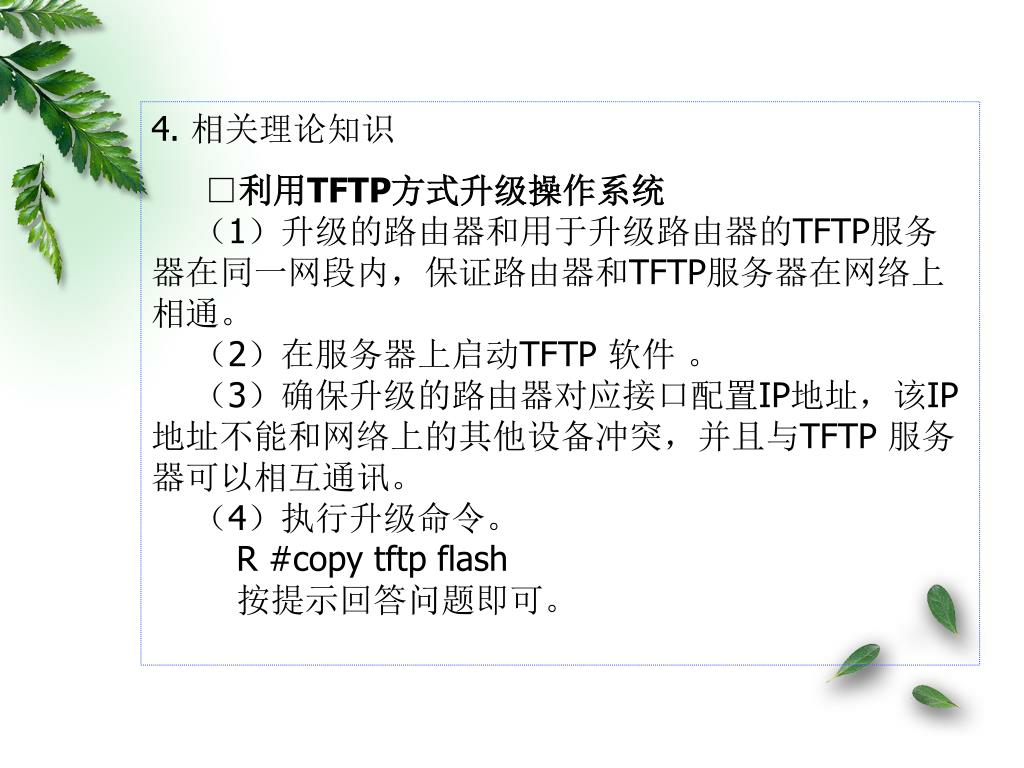

32. 4. 相关理论知识 □利用TFTP方式升级操作系统 （1）升级的路由器和用于升级路由器的TFTP服务器在同一网段内，保证路由器和TFTP服务器在网络上相通。 （2）在服务器上启动TFTP 软件 。 （3）确保升级的路由器对应接口配置IP地址，该IP地址不能和网络上的其他设备冲突，并且与TFTP 服务器可以相互通讯。 （4）执行升级命令。 R #copy tftp flash 按提示回答问题即可。

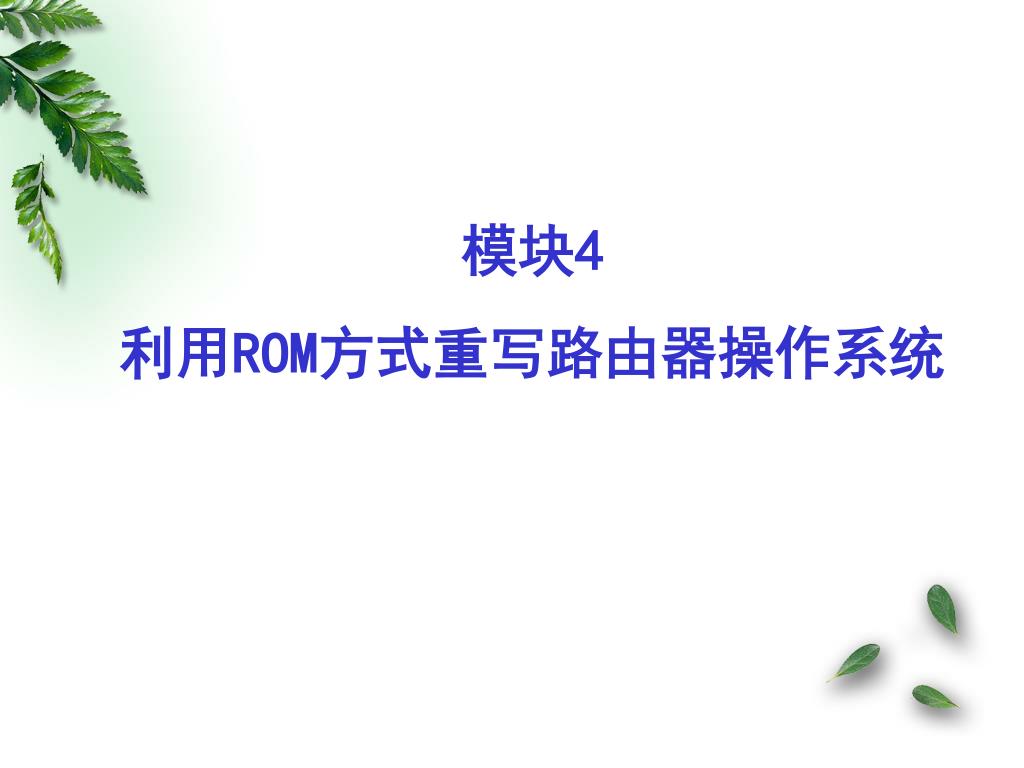

33. 模块4 利用ROM方式重写路由器操作系统

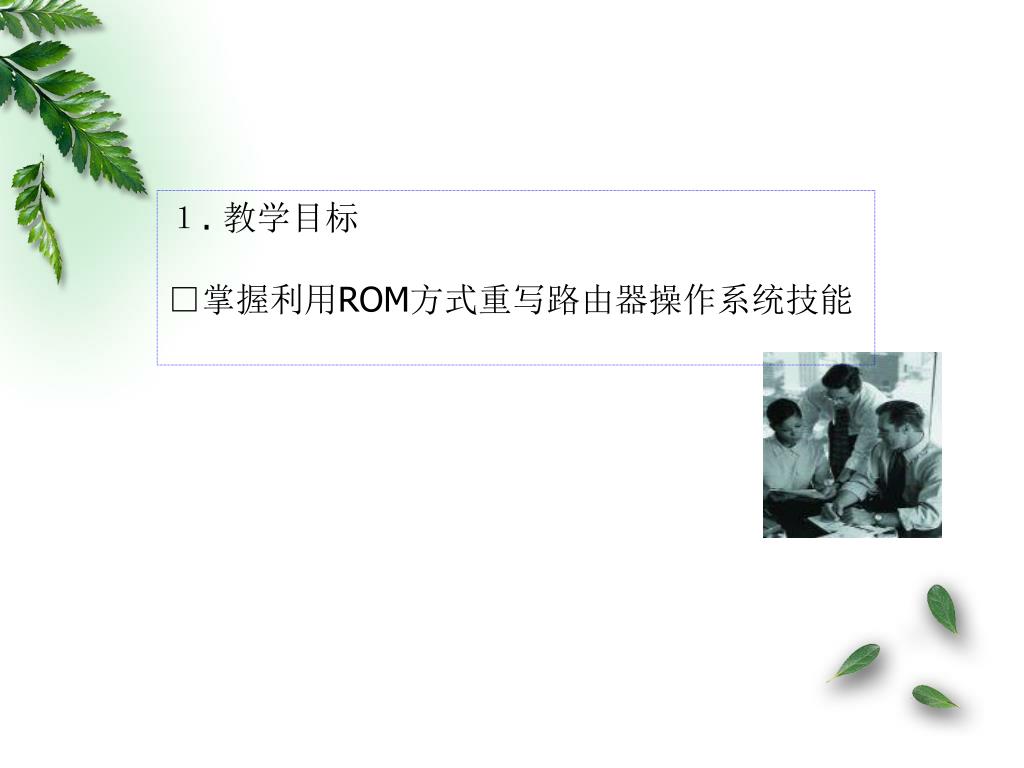

34. １. 教学目标 □掌握利用ROM方式重写路由器操作系统技能

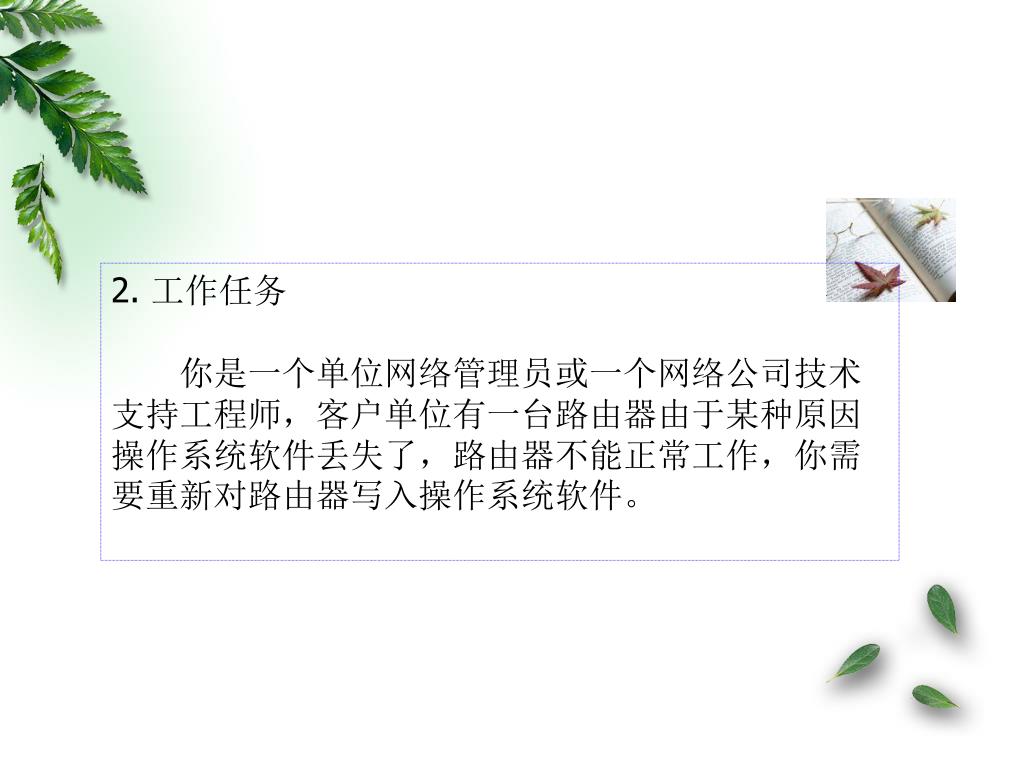

35. 2. 工作任务 　　你是一个单位网络管理员或一个网络公司技术支持工程师，客户单位有一台路由器由于某种原因操作系统软件丢失了，路由器不能正常工作，你需要重新对路由器写入操作系统软件。

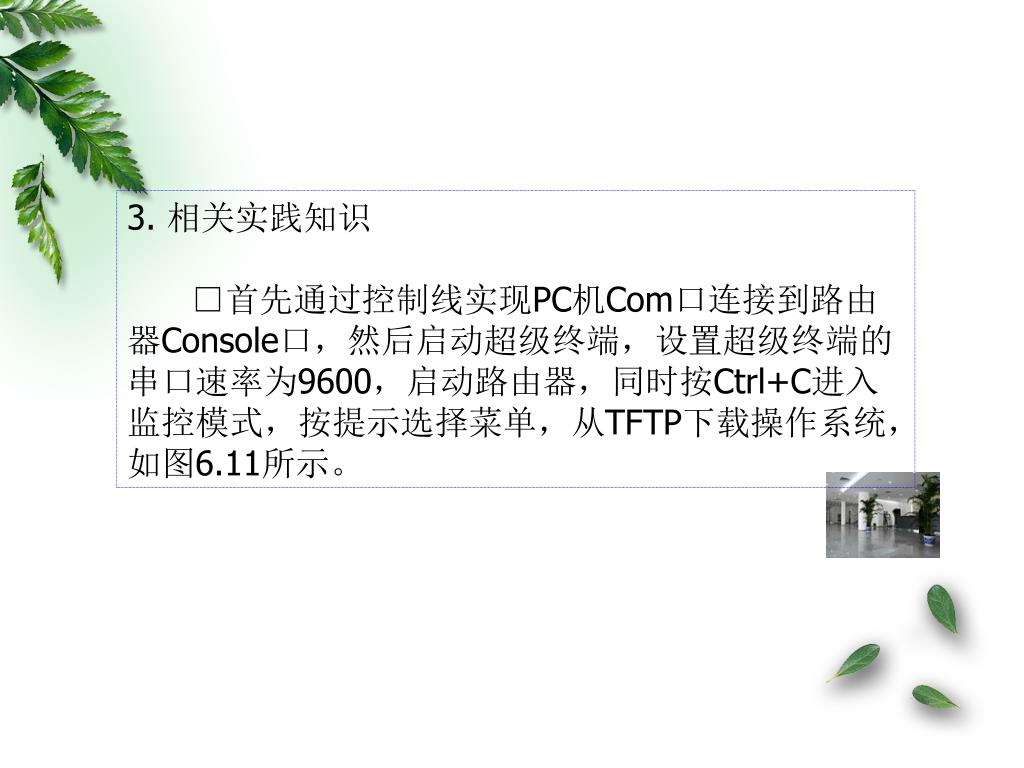

36. 3. 相关实践知识　　 □首先通过控制线实现PC机Com口连接到路由器Console口，然后启动超级终端，设置超级终端的串口速率为9600，启动路由器，同时按Ctrl+C进入监控模式，按提示选择菜单，从TFTP下载操作系统，如图6.11所示。

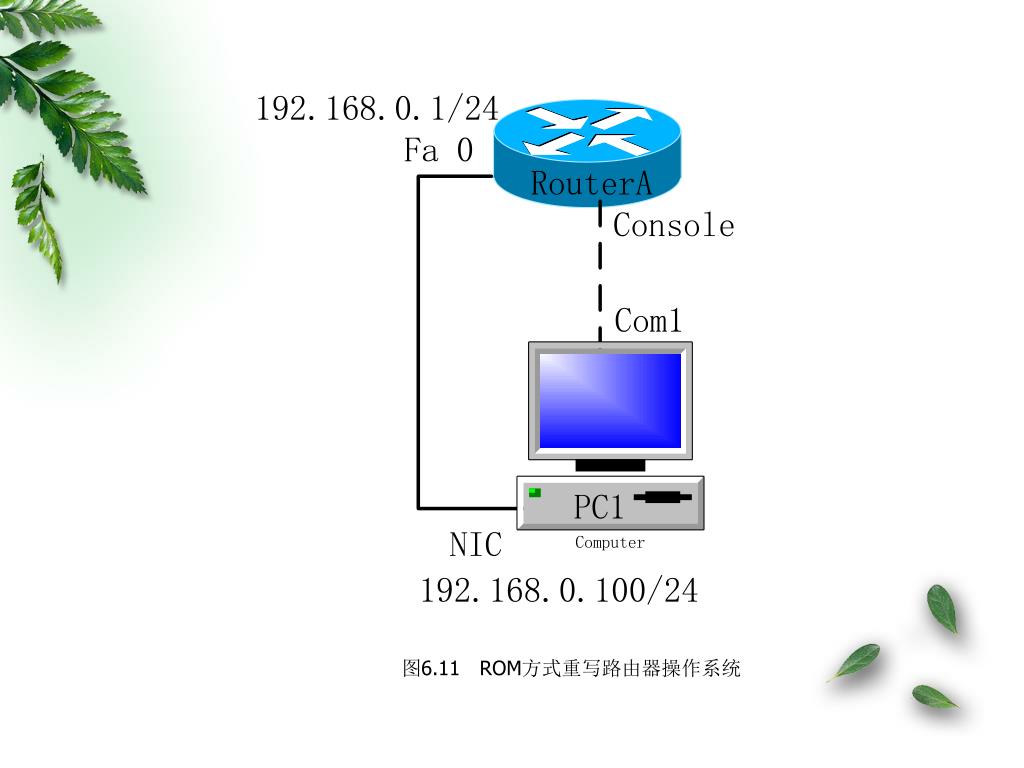

37. 图6.11ROM方式重写路由器操作系统

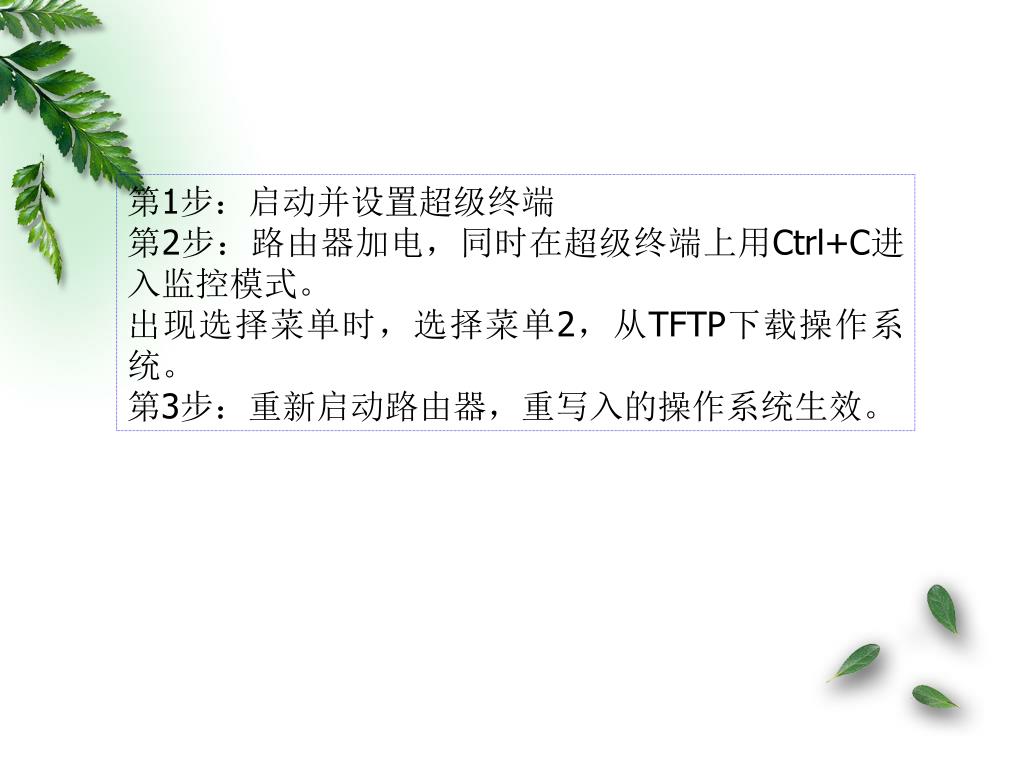

38. 第1步：启动并设置超级终端 第2步：路由器加电，同时在超级终端上用Ctrl+C进入监控模式。 出现选择菜单时，选择菜单2，从TFTP下载操作系统。 第3步：重新启动路由器，重写入的操作系统生效。

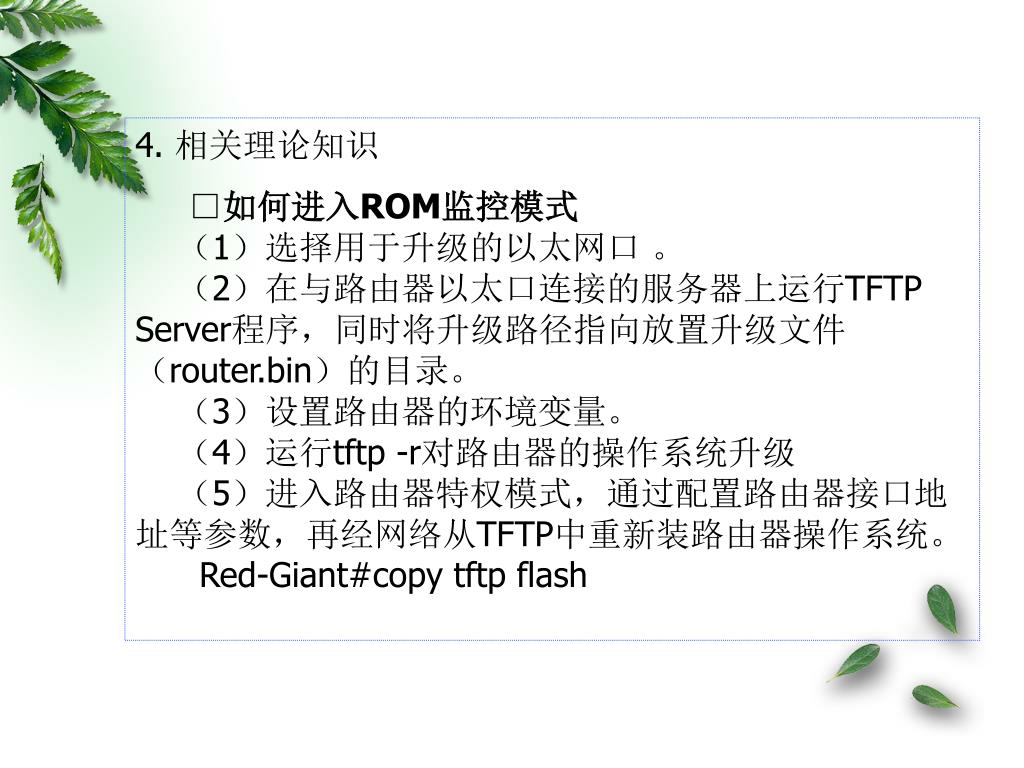

39. 4. 相关理论知识 □如何进入ROM监控模式 （1）选择用于升级的以太网口 。 （2）在与路由器以太口连接的服务器上运行TFTP Server程序，同时将升级路径指向放置升级文件（router.bin）的目录。 （3）设置路由器的环境变量。 （4）运行tftp -r对路由器的操作系统升级 （5）进入路由器特权模式，通过配置路由器接口地址等参数，再经网络从TFTP中重新装路由器操作系统。 Red-Giant#copy tftp flash
