减速箱零件图绘制. 一 . 零件图绘制内容 1. 主动轴组件. 主动轴组件的爆炸图. 2. 从动轴组件. 从动轴组件爆炸图. 3. 箱盖. 4. 箱座. 二 . 零件图表达方案 1. 主动轴组件 （ 1 ）主动轴. 外伸端的尺寸：. （ 2 ）小透盖. （ 3 ）小端盖和挡油环. 2. 从动轴组件. （ 1 ）从动轴. （ 2 ）齿轮. （ 3 ）大透盖. 3. 箱盖. 4. 箱座. 三 . 零件图的技术要求. 1. 尺寸公差要求 （ 1 ）齿轮 :( 从动齿轮与主动轴上的主动齿轮 )
E N D

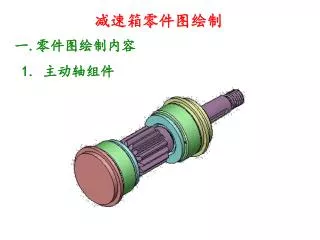

减速箱零件图绘制 一.零件图绘制内容 1. 主动轴组件
二.零件图表达方案 1. 主动轴组件 （1）主动轴 外伸端的尺寸：
2. 从动轴组件 （1）从动轴
三.零件图的技术要求 1.尺寸公差要求 （1）齿轮:(从动齿轮与主动轴上的主动齿轮) 齿顶圆h8，从动齿轮中心孔H7，从动齿轮键槽宽Js9，主动齿轮键槽宽N9. （2）箱盖、箱座：轴承外圈处：Js7，透盖、端盖与箱盖、箱座的槽宽H12。 （3）透盖、端盖：与箱盖、箱座的槽宽h12，与箱盖、箱座的外圈处f9。（4）两轴: 轴承端圆柱m6, 从动轴外伸端m6,从动轴装大齿轮处轴径f7。
2.形位公差要求 （1）从动齿轮：键槽相对于孔轴线的对称度公差值为0.025；两端面相对于孔轴线的圆跳动公差值为0.022。 （2）主动轴：键槽相对于轴线的对称度公差值为0.015；装轴承端圆柱度公差值为0.005。 （3）从动轴：装齿轮处轴端相对于两装轴承处轴端的同轴度公差值为ø0.025。 （4）箱盖、箱座：两轴承孔轴线的平行度公差值为0.036；两轴承孔的圆柱度公差为0.01。
3.表面粗糙度要求 （1）齿轮：齿部工作面1.6，齿顶6.3，孔内表面1.6，两端面6.3，键槽两侧面3.2，非工作面12.5。 （2）轴： 装轴承处1.6，孔轴配合处1.6，轴肩端面3.2，与毡圈相配处1.6，键槽工作面3.2，其它不重要表面6.3。 （3）箱盖、箱座：轴承孔1.6或3.2，箱盖、座结合面3.2，外端面6.3，观察孔凸台、安装底面、油标孔凸台及内孔、排油孔凸台均为12.5，轴承盖槽两侧面3.2，柱面12.5，锥销孔1.6，螺栓孔12.5，其余不加工面, 用不去除材料的方法获得的表面粗糙度。
