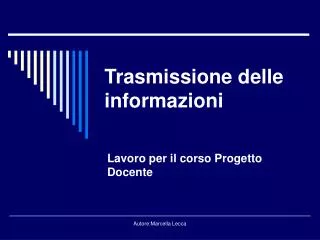

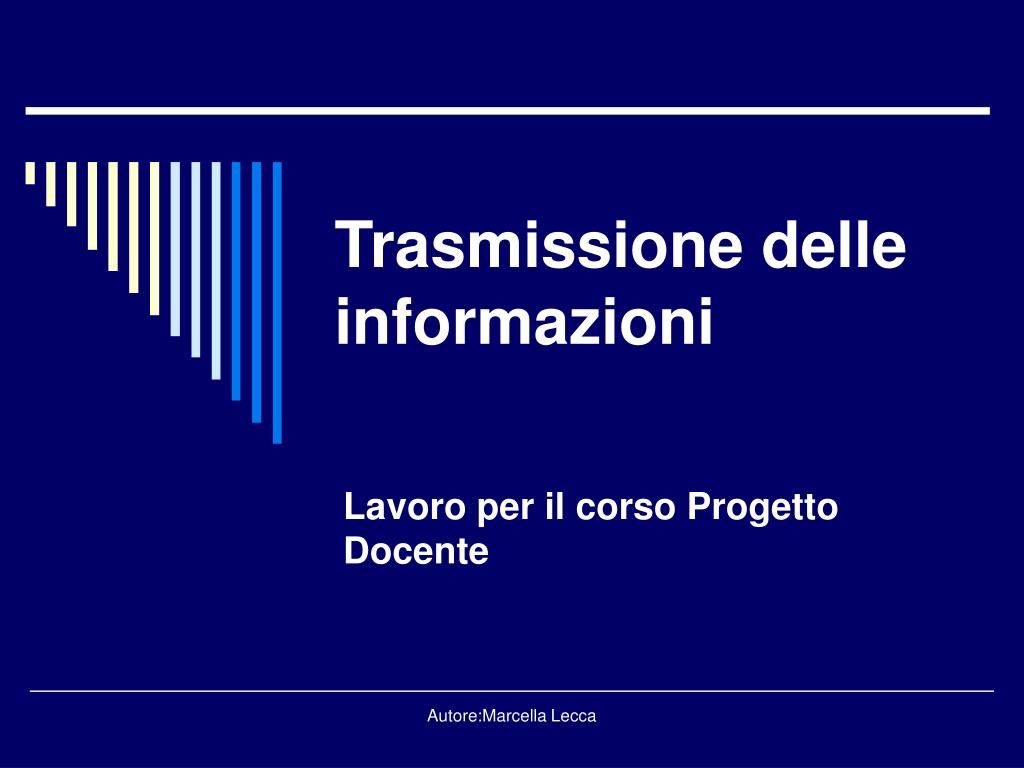

  1. Trasmissione delle informazioni Lavoro per il corso Progetto Docente Autore:Marcella Lecca

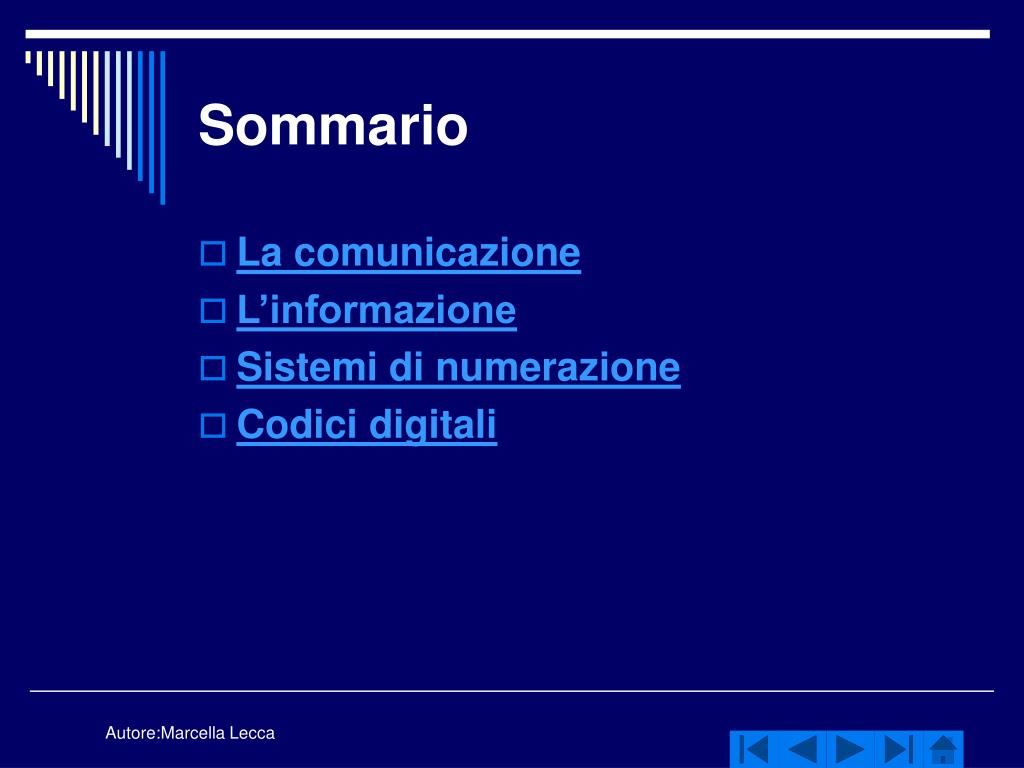

  2. Sommario • La comunicazione • L’informazione • Sistemi di numerazione • Codici digitali Autore:Marcella Lecca

  3. Sistemi di numerazione Autore:Marcella Lecca

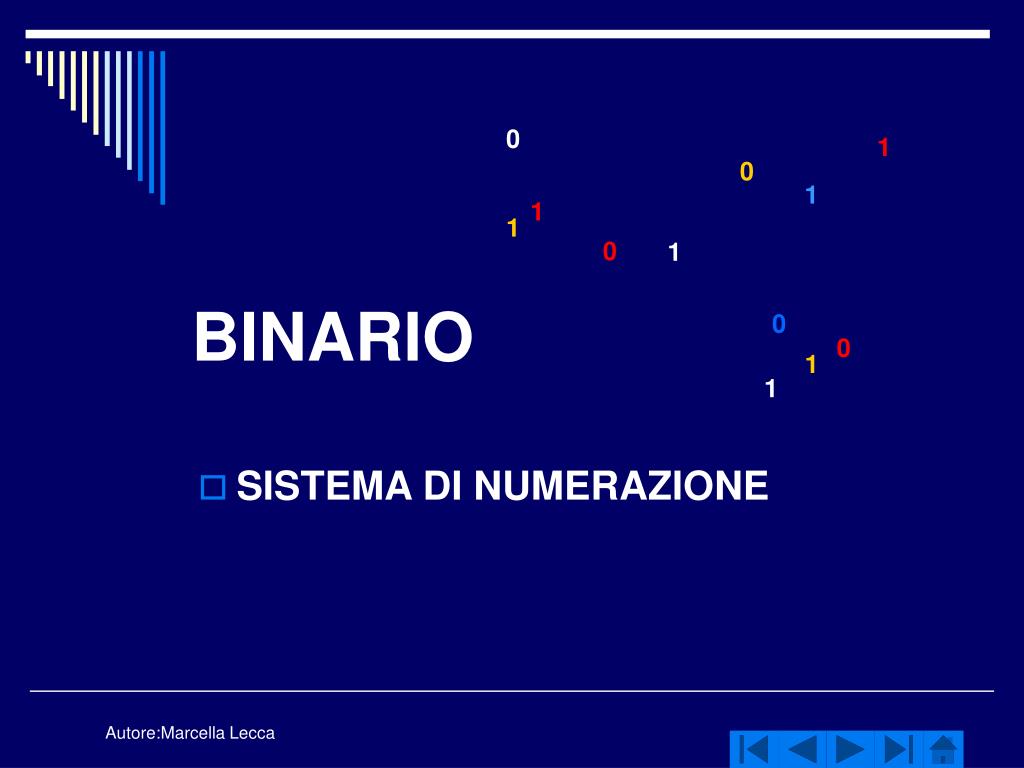

  4. BINARIO 0 1 0 1 1 1 • SISTEMA DI NUMERAZIONE 0 1 0 0 1 1 Autore:Marcella Lecca

  5. CARATTERISTICHE • Numerazione posizionale cioè il valore assunto dalle cifre dipende dalla posizione che esse occupano nel numero • La successione dei numeri interi in base 2 si ottiene in modo analogo a quella dei sistemi in base 10, inizia con la cifra con peso zero e quando i simboli sono esauriti continua ponendo uguale a 1 la cifra successiva e continuando ad incrementare la prima Autore:Marcella Lecca

  6. 0 (zero) 1 (uno) 10 (due) 11 (tre) 100 (quattro) 101 (cinque) 110 (sei) 111 (sette) 1000 (otto) 1001 (nove) 1010 (dieci) 1011 (undici) 1110 (dodici) 1111 (tredici) 10000 (quatttordici) Numeri binari Autore:Marcella Lecca

  7. Sistema binario • Legato strettamente alla logica del funzionamento del computer • 2 simboli di base 1 e 0 (BASE 2) • Bit (Binary digiT) Autore:Marcella Lecca

  8. Valore posizionale • Ogni numero ha un valore in base alla posizione Autore:Marcella Lecca

  9. Decimale binario • Metodo delle divisioni successive • Si divide per la base (due) il resto della divisione è la cifra che avrà il peso indicato dal numero della divisione -1 Autore:Marcella Lecca

  10. Esempio : convertire il numero decimale 17 • 17 2 16 8 2 1 8 4 2 0 4 2 2 0 2 1 0 Autore:Marcella Lecca

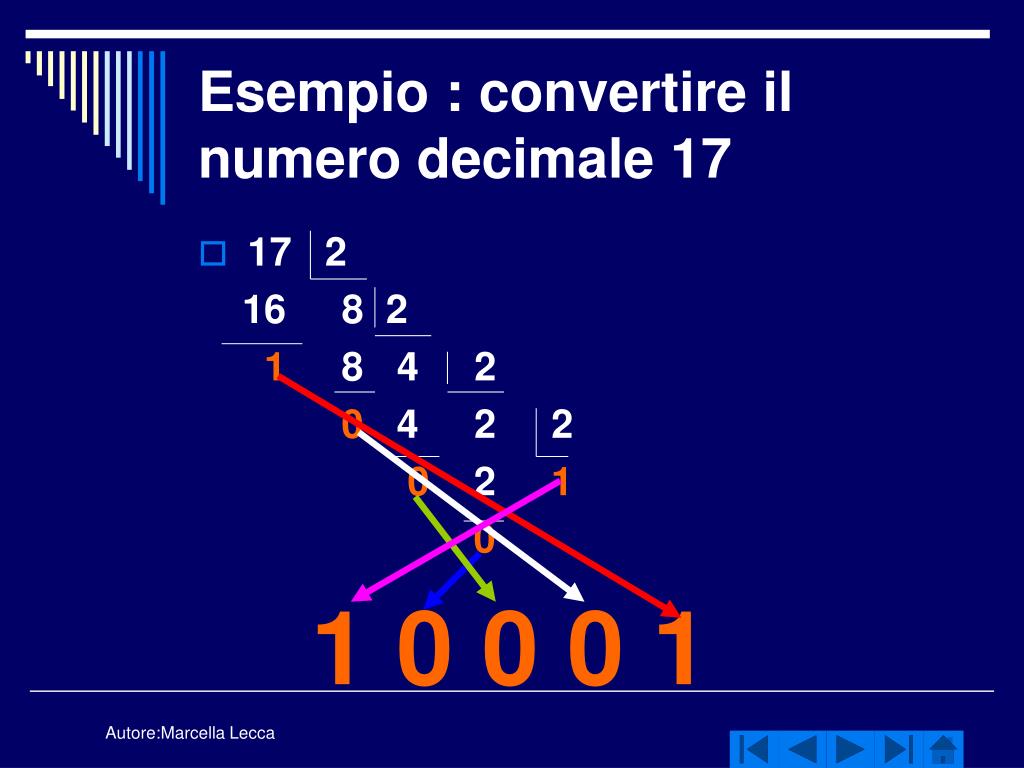

  11. Esempio : convertire il numero decimale 17 • 17 2 16 8 2 1 8 4 2 0 4 2 2 0 2 1 0 1 0 0 0 1 Autore:Marcella Lecca

  12. Binario Decimale • La somma dei prodotti della cifra binario moltiplicata per la base (2) elevata la posizione • 100 • (1* 2 ) + (0 * 2 ) + (0 * 2 ) = • 1*4 + 0 + 0 = 2 1 0 4 Autore:Marcella Lecca

  13. Addizione • 1010 + (10) 111 = ( 7) 10001 (17) Autore:Marcella Lecca

  14. Sottrazione 11011 - 10101 = 00110 110 Autore:Marcella Lecca

  15. Moltiplicazione • 1 per 1 = 1 • 0 per 1 = 0 1101 * 101= 1101- 0000- 1101- 1000001 1 1 1 Autore:Marcella Lecca

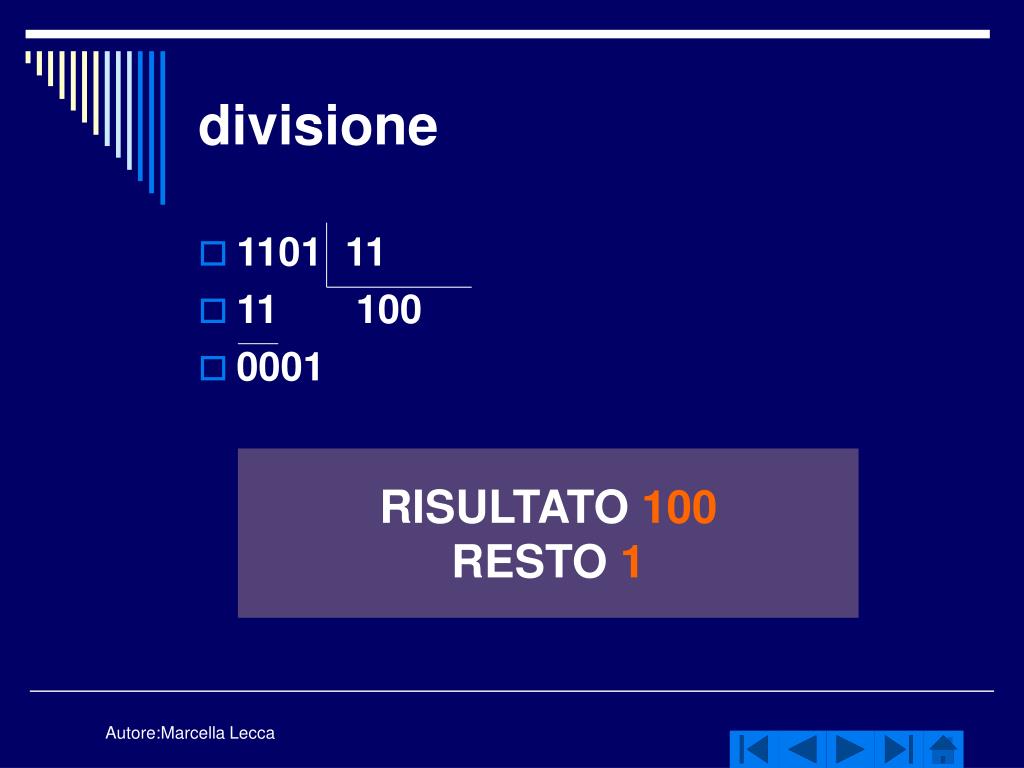

  16. divisione • 1101 11 • 11 100 • 0001 RISULTATO 100 RESTO 1 Autore:Marcella Lecca

  17. Sistema esadecimale • Base 16 • Simboli : 0…9+le sei lettere maiuscole A,B,C,D,E,F • Assume importanza perché la base 16 è una potenza di 2, base del sistema di numerazione binario. 16 = 2 4 Autore:Marcella Lecca

  18. Da esadecimale a decimale • numero esademale 2BC1 2*(16) + 11 *(16) + 12*(16) + 1*(16) 2*4096+11*256+12*16+1*1 =11201 3 2 1 0 Autore:Marcella Lecca

  19. Decimale in esadecimale • 11201 : 16 = resto 1 • 700 : 16 = resto 12 C • 43 : 16 = resto 11 B • 2 Autore:Marcella Lecca

  20. CODICI DIGITALI • Il codice digitale è una tabella nella quale vengono associati a ciascuno dei simboli originari un nuovo simbolo che mantiene lo stesso contenuto informativo. • Insieme dei simboli originari si chiama insieme sorgente, l’insieme dei simboli codificati si chiama insieme codificato Autore:Marcella Lecca

  21. Codice • Stabilisce la relazione tra gli elementi dei due insiemi • Deve essere efficace, cioè deve far corrispondere a ciascuno degli elementi dell’insieme sorgente un solo elemento dell’insieme codificato (relazione biunivoca) Autore:Marcella Lecca

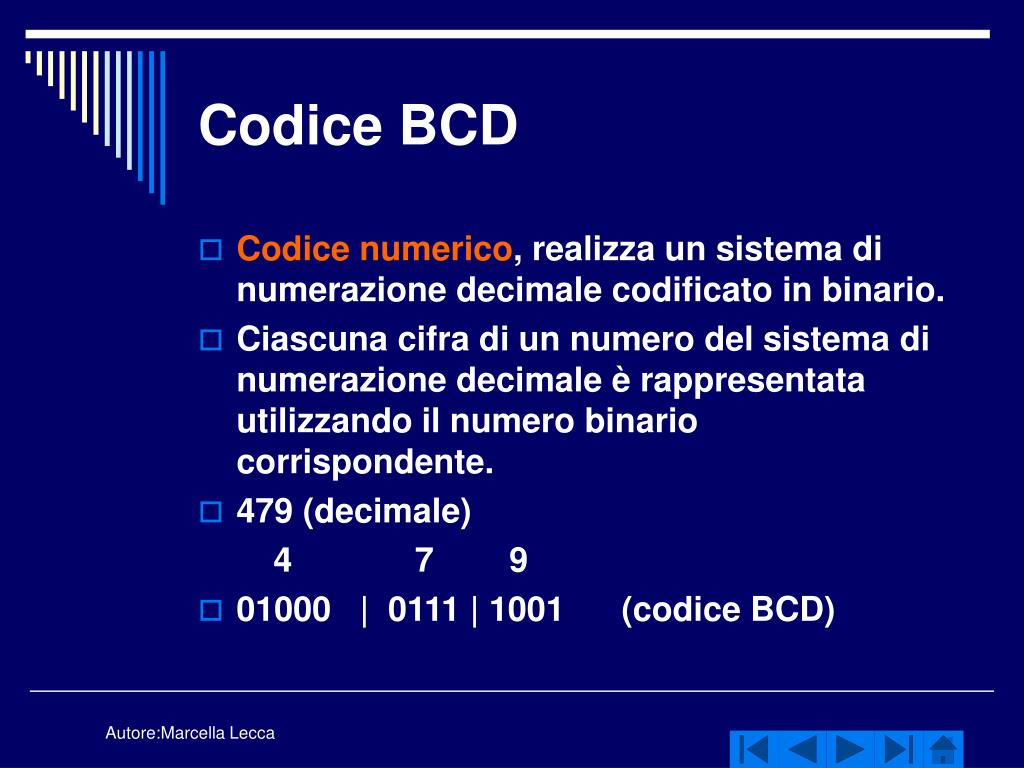

  22. Codice BCD • Codice numerico, realizza un sistema di numerazione decimale codificato in binario. • Ciascuna cifra di un numero del sistema di numerazione decimale è rappresentata utilizzando il numero binario corrispondente. • 479 (decimale) 4 7 9 • 01000 | 0111 | 1001 (codice BCD) Autore:Marcella Lecca

  23. Codice ASCIII • American Standard Code for Information Interchange • Codifica oltre i numeri anche le lettere dell’alfabeto minuscole e maiuscole, i segni di interpunzione e una serie di simboli specifici necessari in una comunicazione. Autore:Marcella Lecca

  24. Codice ASCIII • I primi 32 codici sono assegnati a caratteri di controllo della comunicazione o della stampante, i restanti 96 sono assegnati ai segni d’interpunzione comuni, alle cifre da 0 a 9, e alle lettere dell’alfabeto latino, maiuscole e minuscole Autore:Marcella Lecca
