Presentation Transcript
5662027

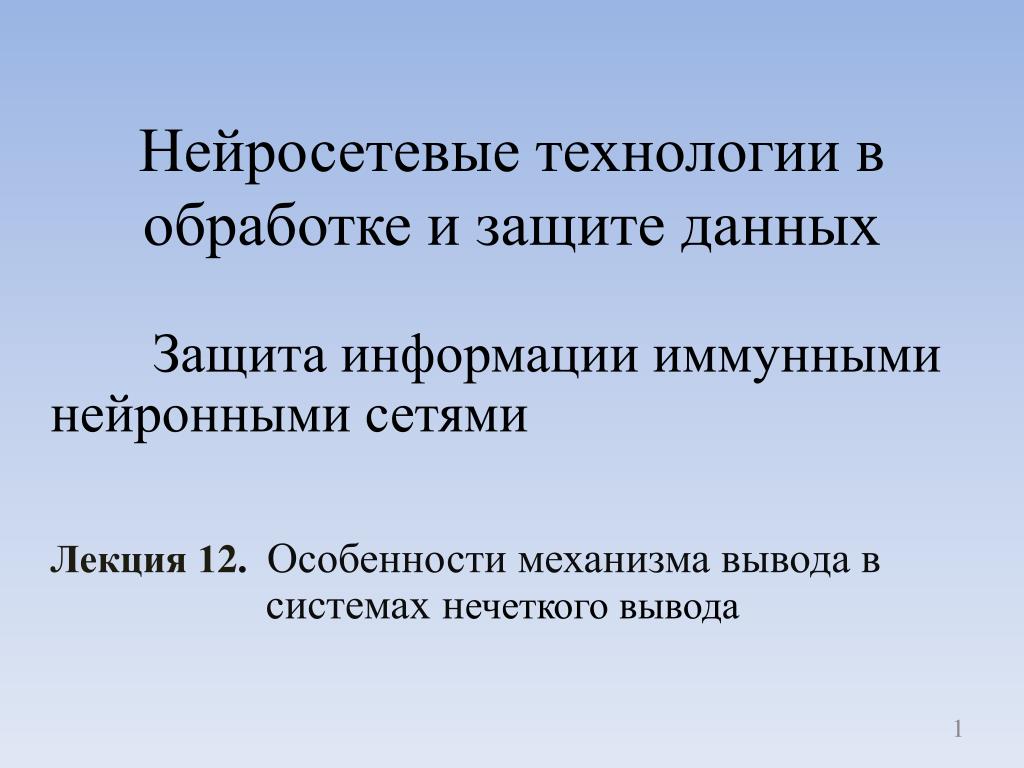

Нейросетевые технологии в обработке и защите данных

Защита информации иммунными нейронными сетями

Лекция 12. Особенности механизма вывода в системах нечеткого вывода


5662027

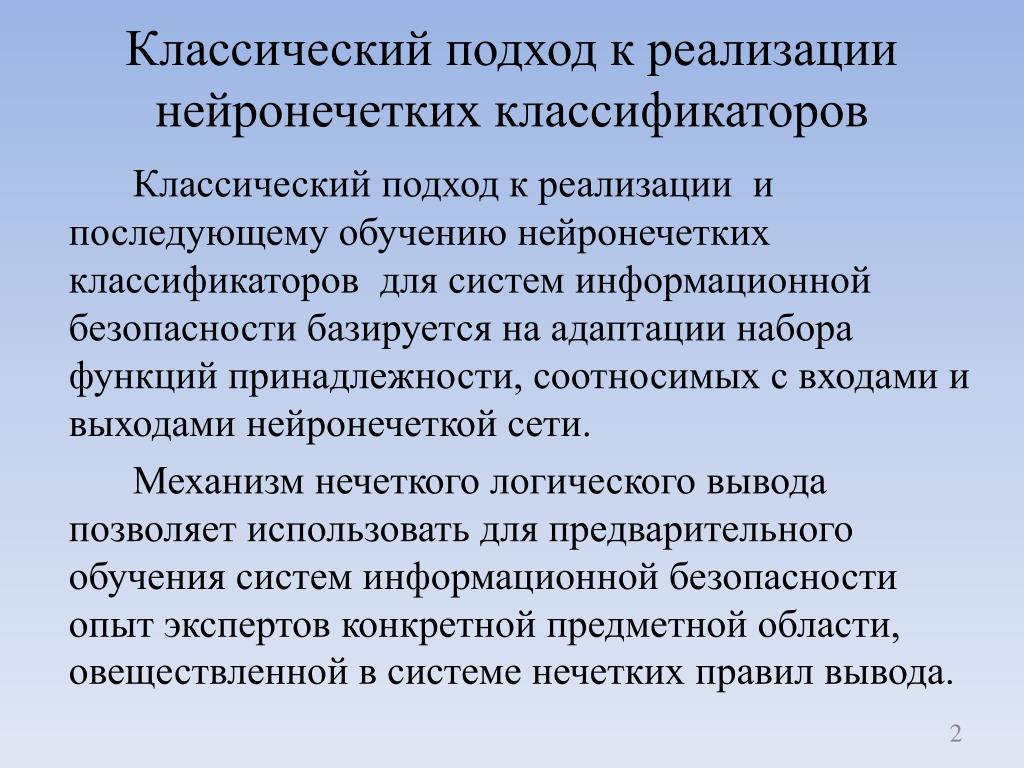

Классический подход к реализации нейронечетких классификаторов

Классический подход к реализации и последующему обучению нейронечетких классификаторов для систем информационной безопасности базируется на адаптации набора функций принадлежности, соотносимых с входами и выходами нейронечеткой сети.

Механизм нечеткого логического вывода позволяет использовать для предварительного обучения систем информационной безопасности опыт экспертов конкретной предметной области, овеществленной в системе нечетких правил вывода.


5662027

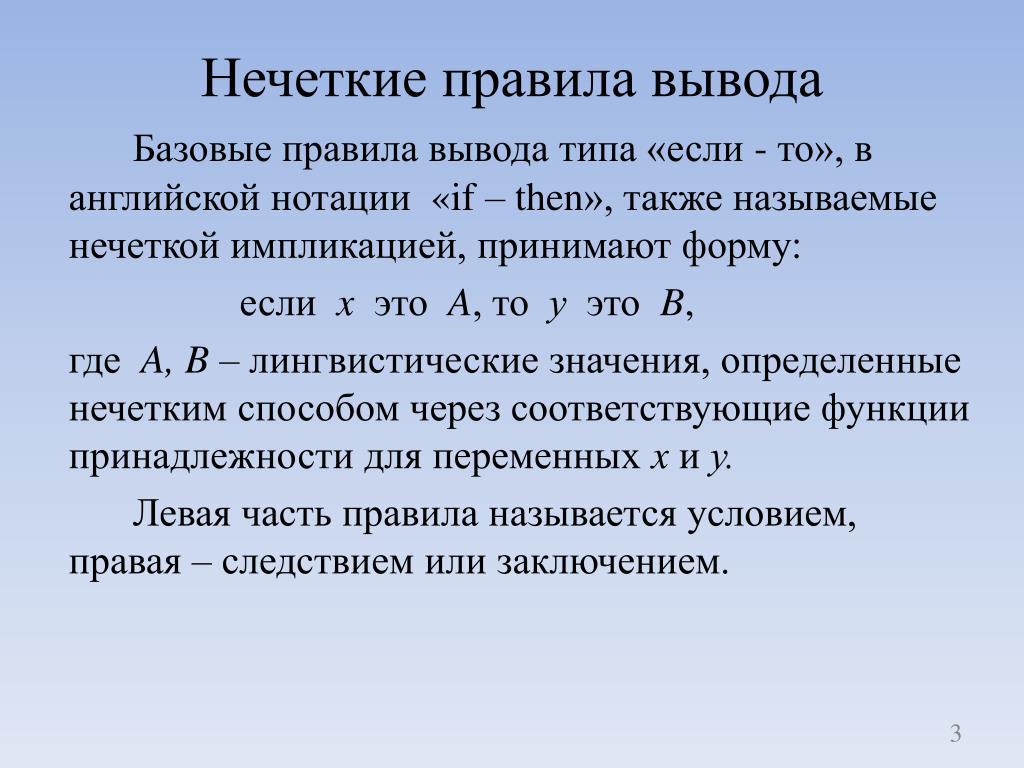

Нечеткие правила вывода реализации нейронечетких классификаторов

Базовые правила вывода типа «если - то», в английской нотации «if – then», также называемые нечеткой импликацией, принимают форму:

если x это A, то у это B,

гдеA, B – лингвистические значения, определенные нечетким способом через соответствующие функции принадлежности для переменных xи у.

Левая часть правила называется условием, правая – следствием или заключением.


5662027

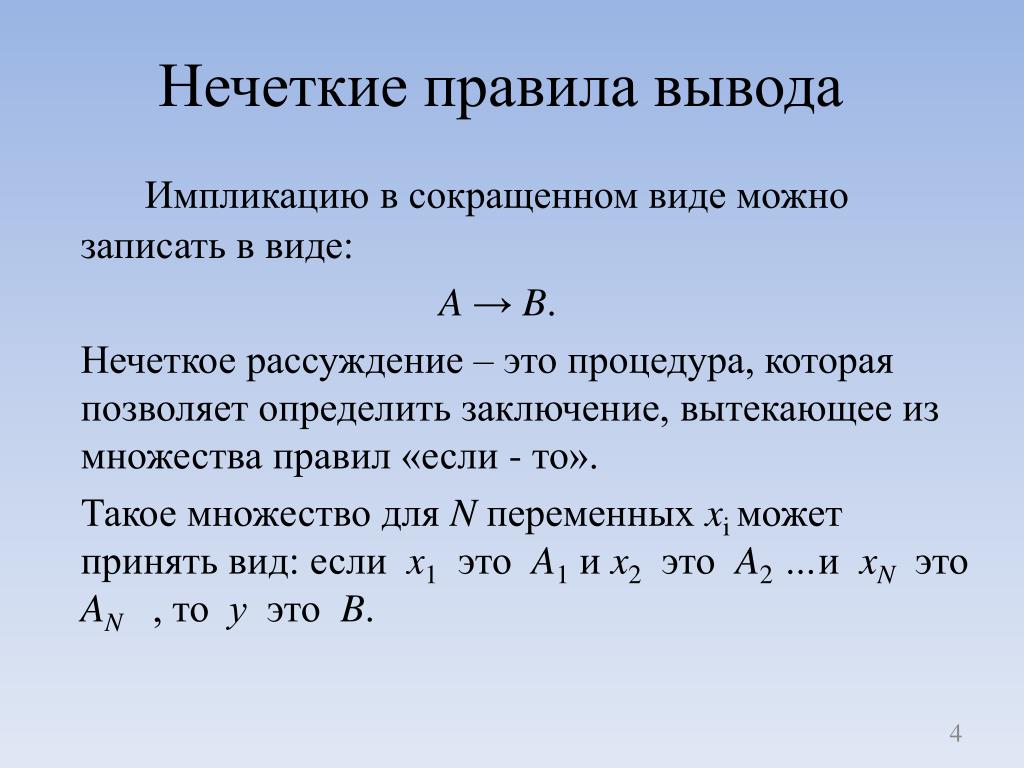

Нечеткие правила вывода реализации нейронечетких классификаторов

Импликацию в сокращенном виде можно записать в виде:

A → B.

Нечеткое рассуждение – это процедура, которая позволяет определить заключение, вытекающее из множества правил «если -то».

Такое множество для N переменных xiможет принять вид:если x1 это A1иx2 это A2 …и xN это AN, то у это B.


5662027

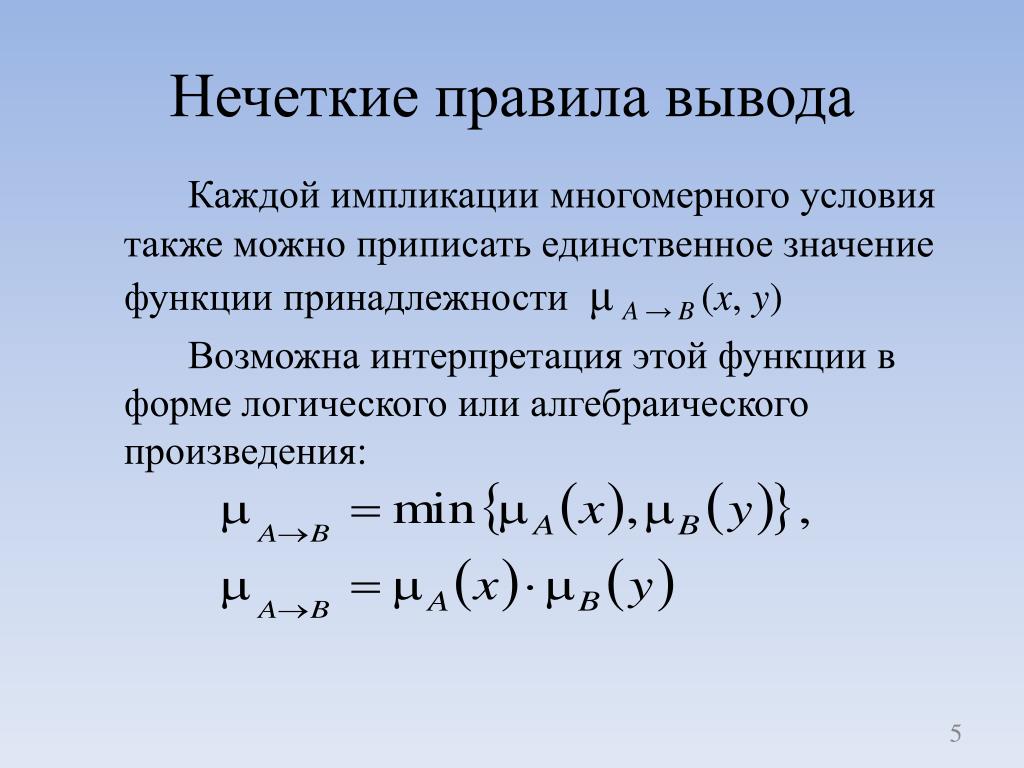

Нечеткие правила вывода реализации нейронечетких классификаторов

Каждой импликации многомерного условия также можно приписать единственное значение функции принадлежности μA →B (x, y)

Возможна интерпретация этой функции в форме логического или алгебраического произведения:


5662027

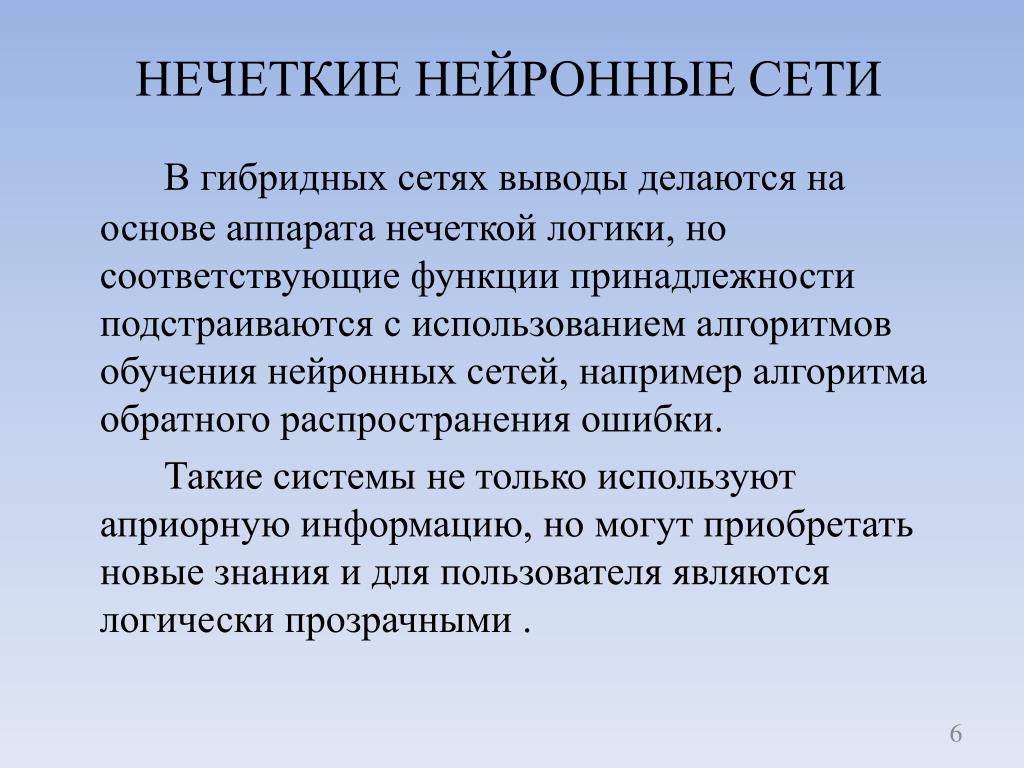

НЕЧЕТКИЕ НЕЙРОННЫЕ СЕТИ реализации нейронечетких классификаторов

В гибридных сетях выводы делаются на основе аппарата нечеткой логики, но соответствующие функции принадлежности подстраиваются с использованием алгоритмов обучения нейронных сетей, например алгоритма обратного распространения ошибки.

Такие системы не только используют априорную информацию, но могут приобретать новые знания и для пользователя являются логически прозрачными .


5662027

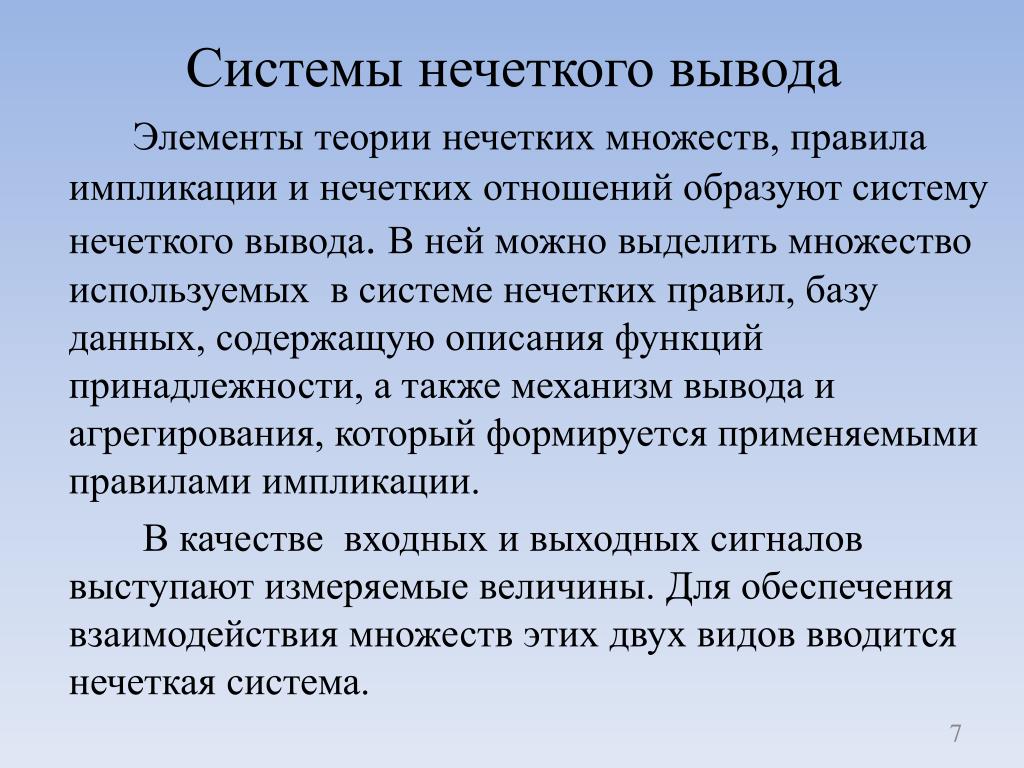

Системы нечеткого вывода реализации нейронечетких классификаторов

Элементы теории нечетких множеств, правила импликации и нечетких отношений образуют систему нечеткого вывода. В ней можно выделить множество используемых в системе нечетких правил, базу данных, содержащую описания функций принадлежности, а также механизм вывода и агрегирования, который формируется применяемыми правилами импликации.

В качестве входных и выходных сигналов выступают измеряемые величины. Для обеспечения взаимодействия множеств этих двух видов вводится нечеткая система.


5662027

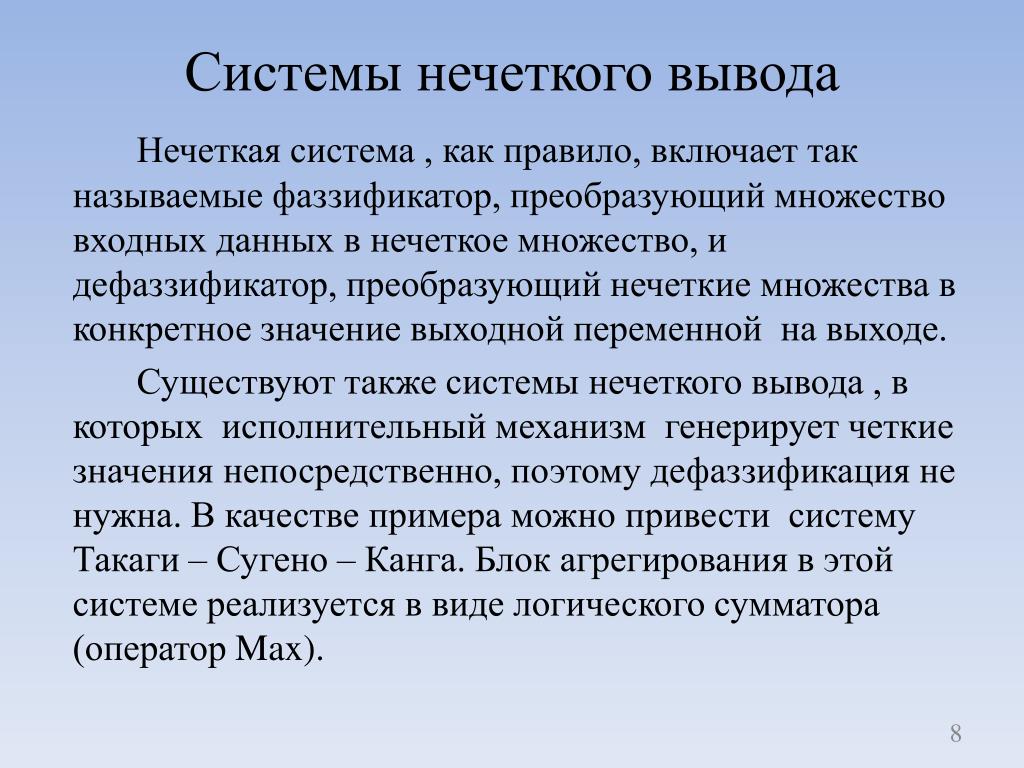

Системы нечеткого вывода реализации нейронечетких классификаторов

Нечеткая система , как правило, включает так называемые фаззификатор, преобразующий множество входных данных в нечеткое множество, и дефаззификатор, преобразующий нечеткие множества в конкретное значение выходной переменной на выходе.

Существуют также системы нечеткого вывода , в которых исполнительный механизм генерирует четкие значения непосредственно, поэтому дефаззификация не нужна. В качестве примера можно привести систему Такаги – Сугено – Канга. Блок агрегирования в этой системе реализуется в виде логического сумматора (оператор Max).


5662027

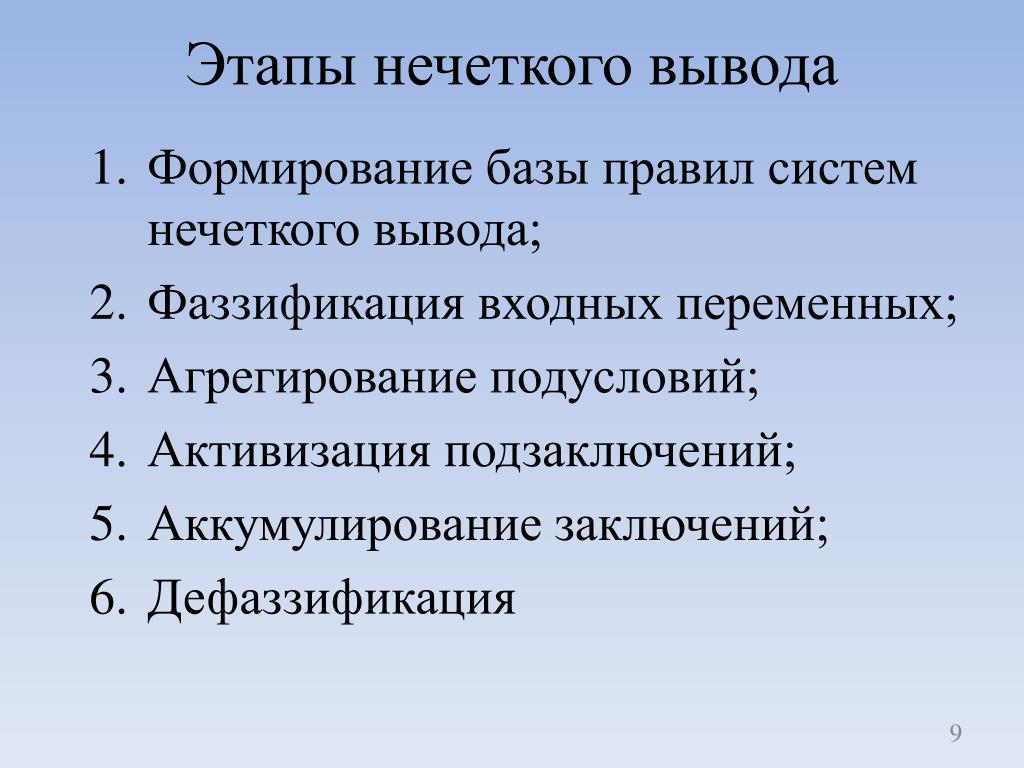

Этапы нечеткого вывода реализации нейронечетких классификаторов

  • Формирование базы правил систем нечеткого вывода;

  • Фаззификация входных переменных;

  • Агрегирование подусловий;

  • Активизация подзаключений;

  • Аккумулирование заключений;

  • Дефаззификация


5662027

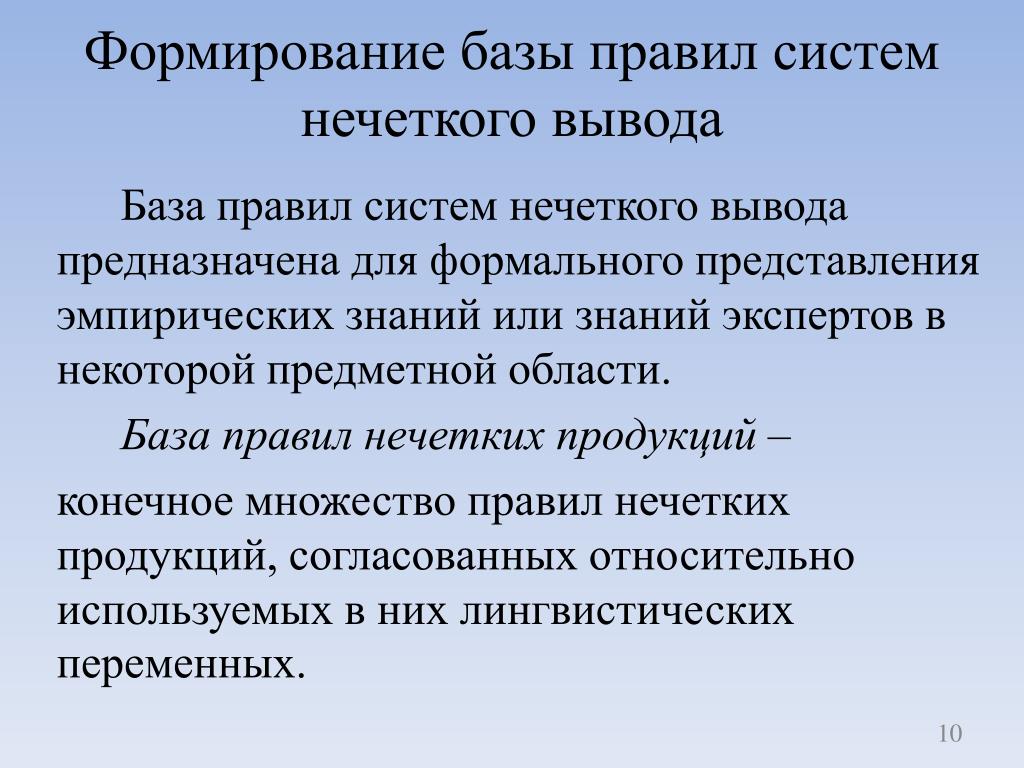

Формирование базы правил систем нечеткого вывода

База правил систем нечеткого вывода предназначена для формального представления эмпирических знаний или знаний экспертов в некоторой предметной области.

База правил нечетких продукций –

конечное множество правил нечетких продукций, согласованных относительно используемых в них лингвистических переменных.


5662027
Формирование базы правил систем нечеткого вывода

База правил часто представляется в виде:

Rule_1:IF Condition_1 THEN Conclusion_1 (F1 )

Rule_2:IF Condition_2 THEN Conclusion_2 (F2) …

Rule_n:IF Condition_n THEN Conclusion_n (Fn)

Здесь через Fi (i{1,2,…,n}) обозначены весовые коэффициенты соответствующих правил, принимающие значения из интервала [0, 1]. Если эти коэффициенты отсутствуют, то их значения равны 1.

База правил нечетких продукций считается сформированной, если заданы множества P, V, W, множества правил нечетких продукций, входных и выходных лингвистических переменных соответственно.


5662027

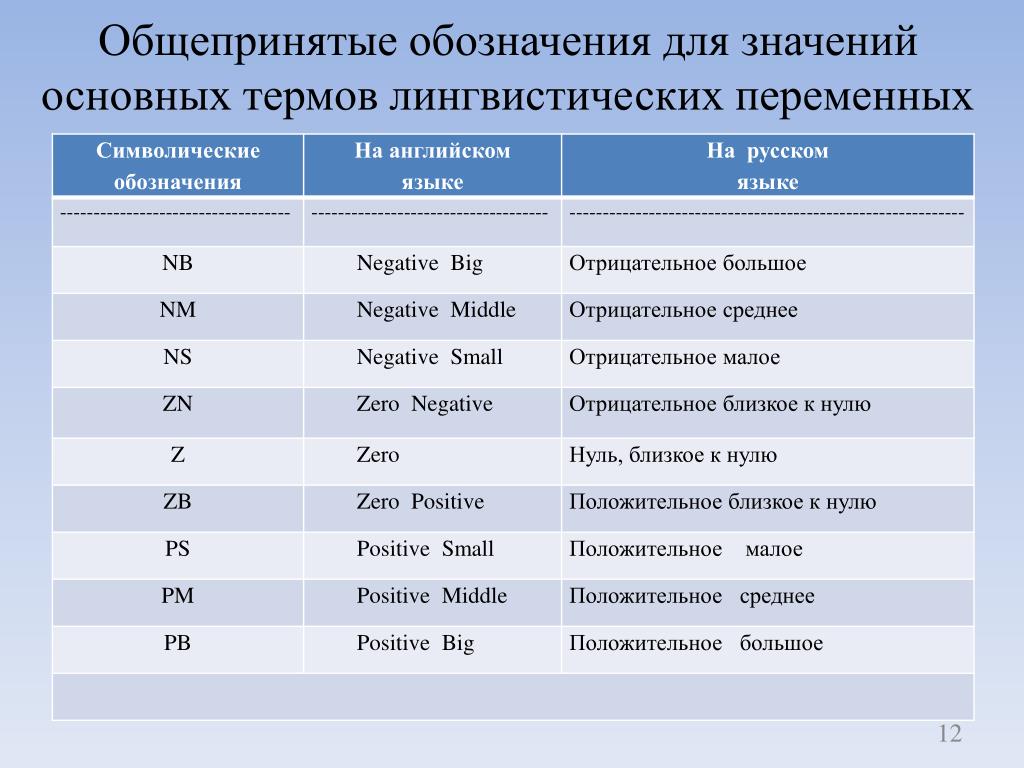

Общепринятые обозначения для значений основных термов лингвистических переменных


Fazzification

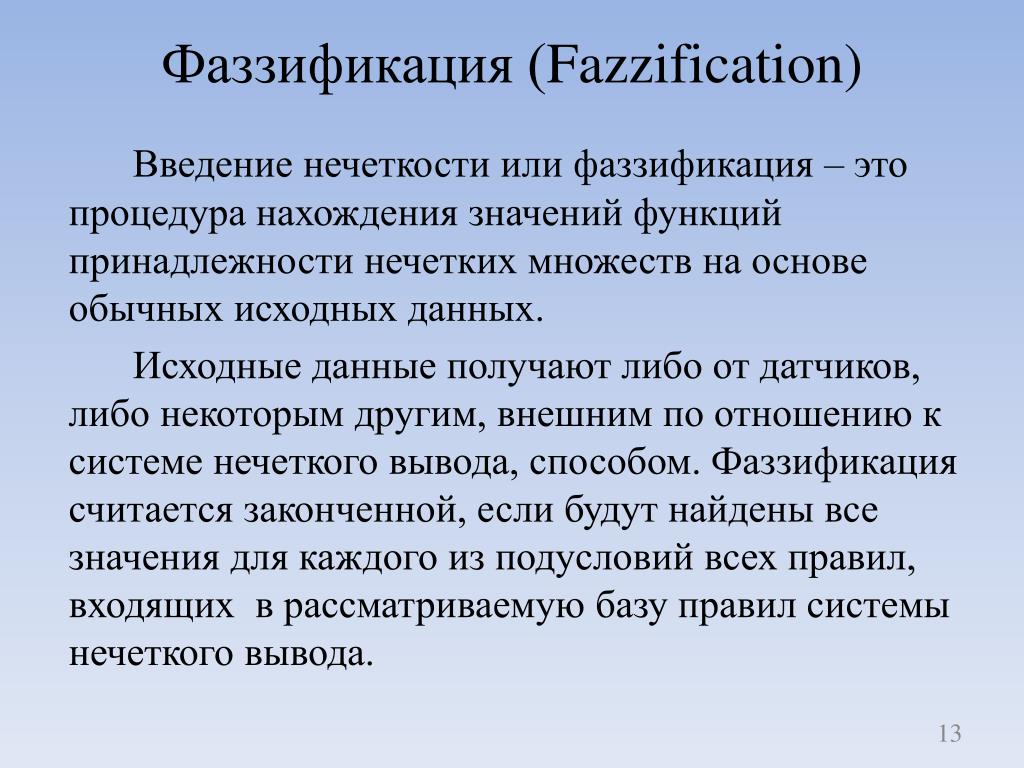

Фаззификация ( значений основных термов лингвистических переменныхFazzification)

Введение нечеткости или фаззификация – это процедура нахождения значений функций принадлежности нечетких множеств на основе обычных исходных данных.

Исходные данные получают либо от датчиков, либо некоторым другим, внешним по отношению к системе нечеткого вывода, способом. Фаззификация считается законченной, если будут найдены все значения для каждого из подусловий всех правил, входящих в рассматриваемую базу правил системы нечеткого вывода.


Fazzification1

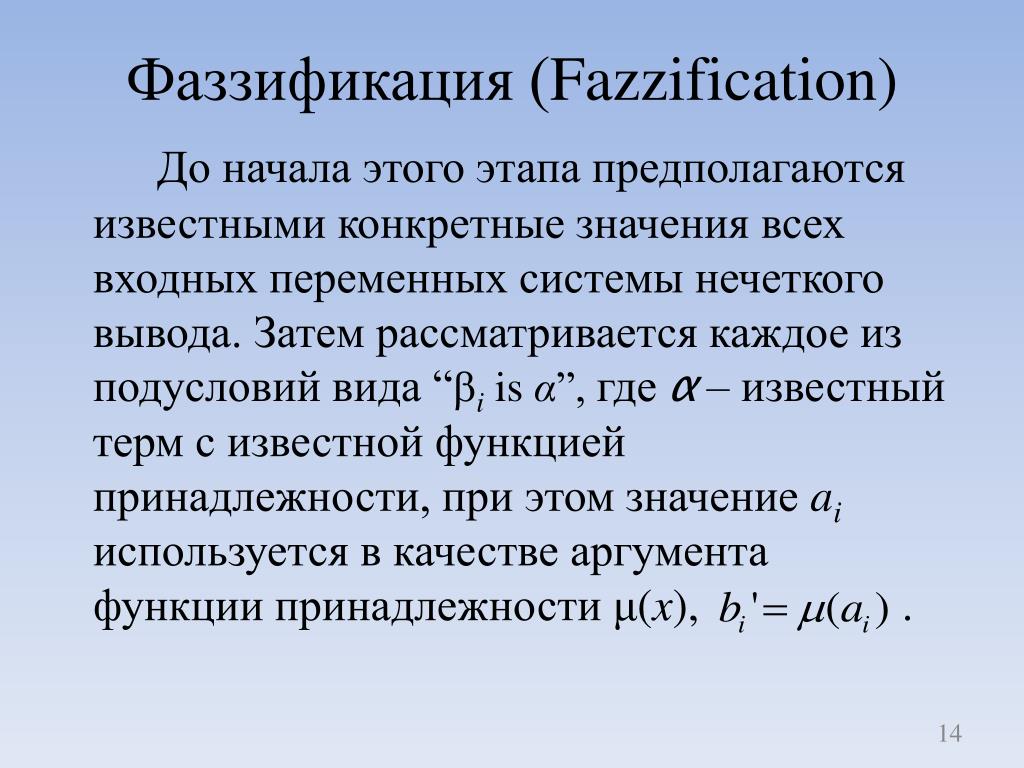

Фаззификация ( значений основных термов лингвистических переменныхFazzification)

До начала этого этапа предполагаются известными конкретные значения всех входных переменных системы нечеткого вывода. Затем рассматривается каждое из подусловий вида “iis α”, где α – известный терм с известной функцией принадлежности, при этом значение aiиспользуется в качестве аргумента функции принадлежности μ(x), .


5662027

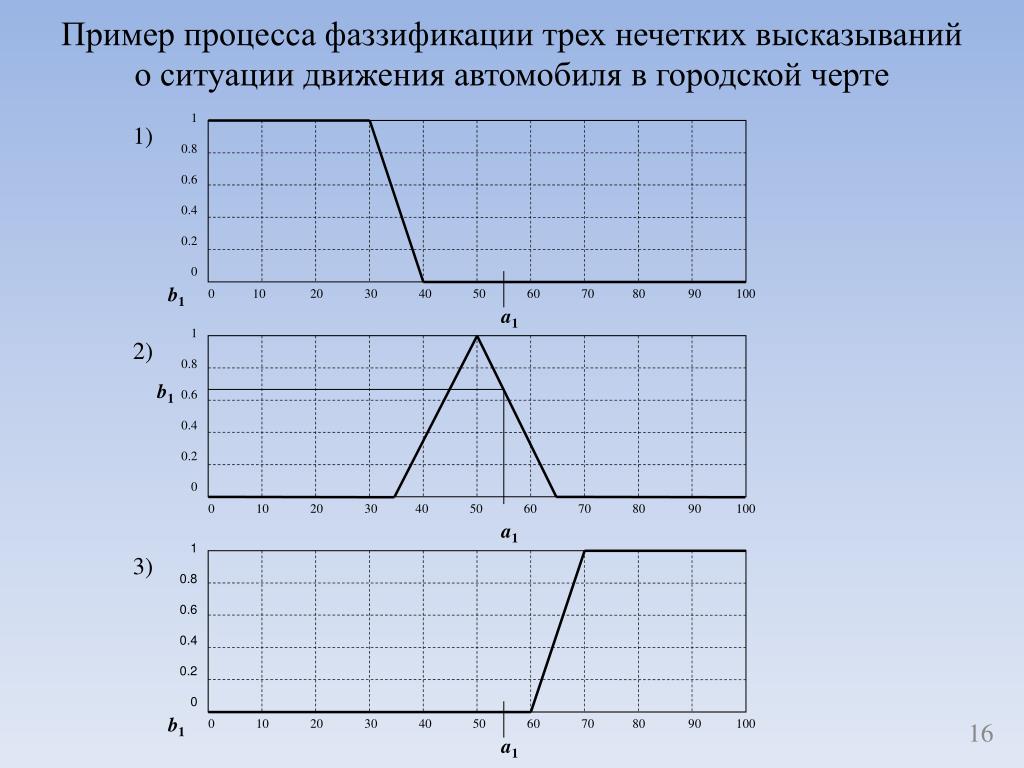

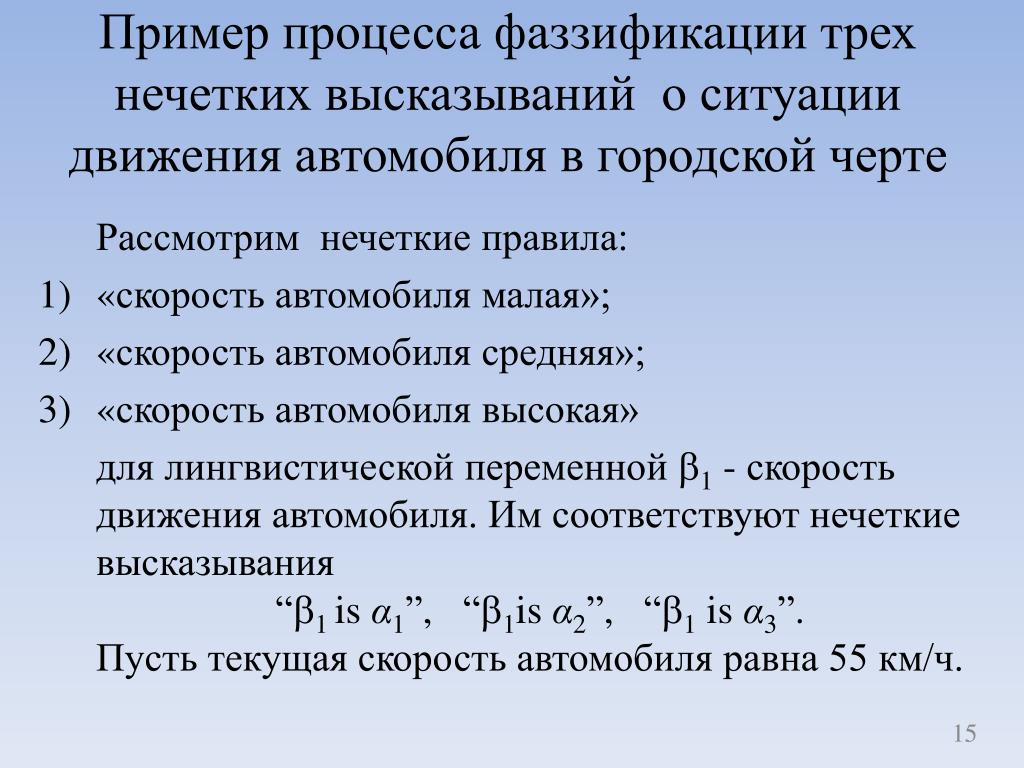

Пример процесса фаззификации трех нечетких высказываний о ситуации движения автомобиля в городской черте

Рассмотрим нечеткие правила:

  • «скорость автомобиля малая»;

  • «скорость автомобиля средняя»;

  • «скорость автомобиля высокая»

    для лингвистической переменной 1 - скорость движения автомобиля. Им соответствуют нечеткие высказывания “1 is α1”, “1is α2”,“1is α3”. Пусть текущая скорость автомобиляравна 55км/ч.


5662027

1 трех нечетких высказываний о ситуации движения автомобиля в городской черте

0.8

0.6

0.4

0.2

0

1)

b1

0 10 20 30 40 50 60 70 80 90 100

a1

1

0.8

0.6

0.4

0.2

0

2)

b1

0 10 20 30 40 50 60 70 80 90 100

a1

1

0.8

0.6

0.4

0.2

0

3)

b1

0 10 20 30 40 50 60 70 80 90 100

a1

Пример процесса фаззификации трех нечетких высказываний о ситуации движения автомобиля в городской черте


5662027
Пример процесса фаззификации трех нечетких высказываний о ситуации движения автомобиля в городской черте

Фаззификация первого нечеткого высказывания дает в результате число 0, которое означает его степень истинности и получается подстановкой значения a1=55км/ч.

Фаззификация второго нечеткого высказывания дает в результате число 0.67.

Фаззификация третьего нечеткого высказывания дает в результате число 0, которое означает его степень истинности и получается подстановкой значения a1=55км/ч. в качестве аргумента функции принадлежности терма α3.


Aggregation

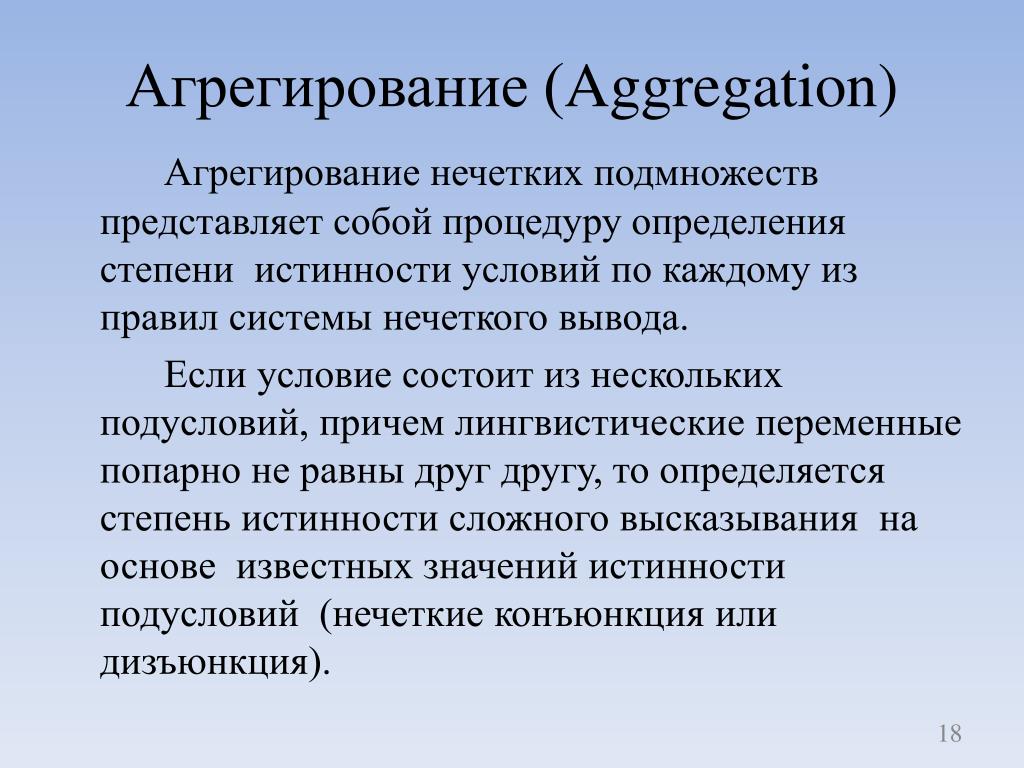

Агрегирование ( трех нечетких высказываний о ситуации движения автомобиля в городской чертеAggregation)

Агрегирование нечетких подмножеств представляет собой процедуру определения степени истинности условий по каждому из правил системы нечеткого вывода.

Если условие состоит из нескольких подусловий, причем лингвистические переменные попарно не равны друг другу, то определяется степень истинности сложного высказывания на основе известных значений истинности подусловий (нечеткие конъюнкция или дизъюнкция).


5662027

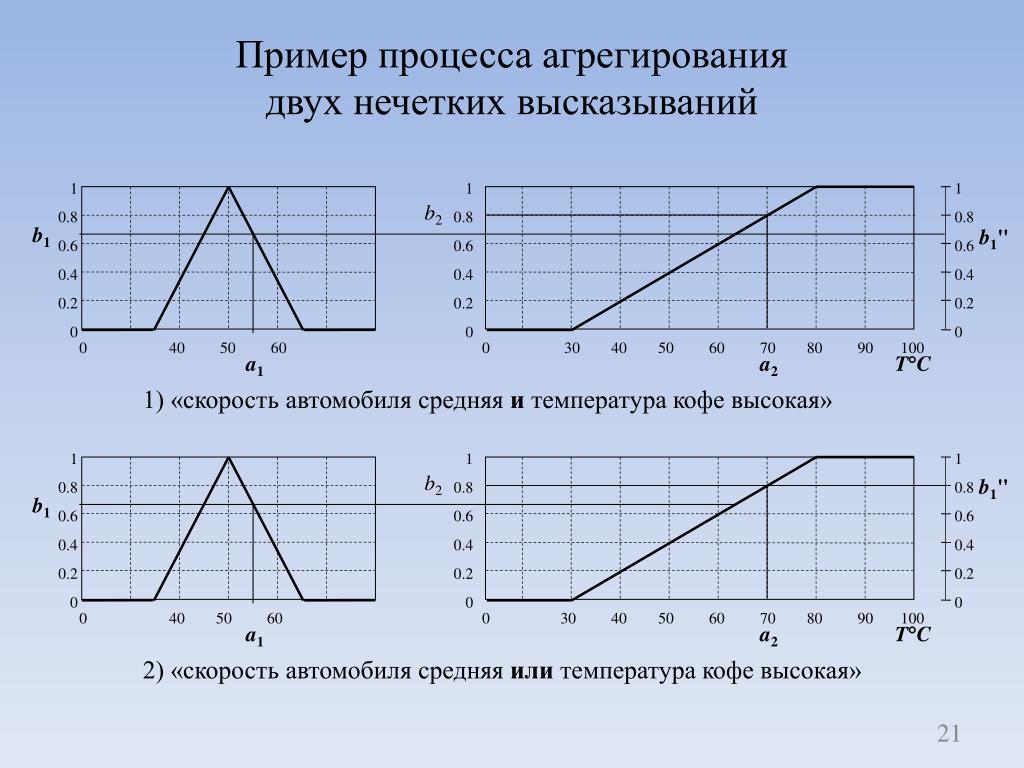

Пример процесса агрегирования двух нечетких высказываний

  • «скорость автомобиля средняя и кофе горячий»;

  • «скорость автомобиля средняя или кофе горячий»

    для лингвистической переменной β1 –скорость автомобиля,β2–температура кофе.

    Пусть текущая скорость автомобиля a1= 55 км/ч. , а температура кофе a2 = 70С. Тогда агрегирование первого нечеткого высказывания с использованием

    нечеткой конъюнкцией дает число


5662027

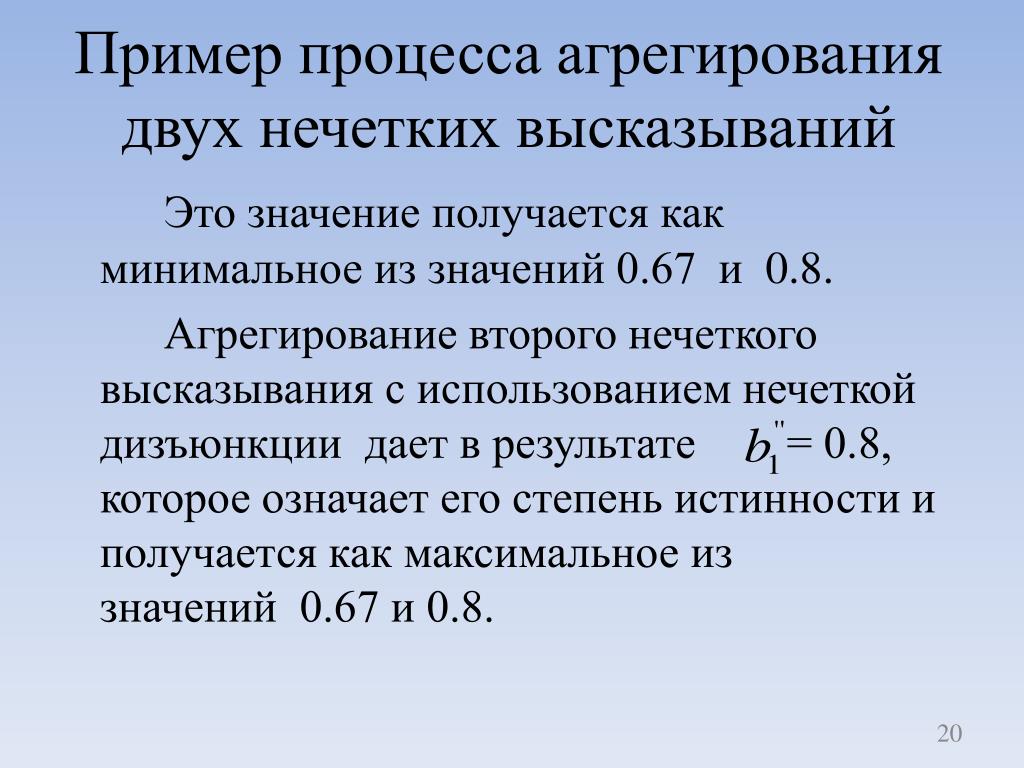

Пример процесса агрегирования двух нечетких высказываний

Это значение получается как минимальное из значений 0.67 и 0.8.

Агрегирование второго нечеткого высказывания с использованием нечеткой дизъюнкции дает в результате = 0.8, которое означает его степень истинности и получается как максимальное из значений0.67 и 0.8.


5662027

1 двух нечетких высказываний

0.8

0.6

0.4

0.2

0

1

0.8

0.6

0.4

0.2

0

1

0.8

0.6

0.4

0.2

0

b2

b1

b1"

0 40 50  60 0 30 40 50 60 70 80 90 100

a1 a2 TC

1) «скорость автомобиля средняя и температура кофе высокая»

1

0.8

0.6

0.4

0.2

0

1

0.8

0.6

0.4

0.2

0

1

0.8

0.6

0.4

0.2

0

b2

b1"

b1

0 40 50  60 0 30 40 50 60 70 80 90 100

a1 a2 TC

2) «скорость автомобиля средняя или температура кофе высокая»

Пример процесса агрегирования двух нечетких высказываний


Activation

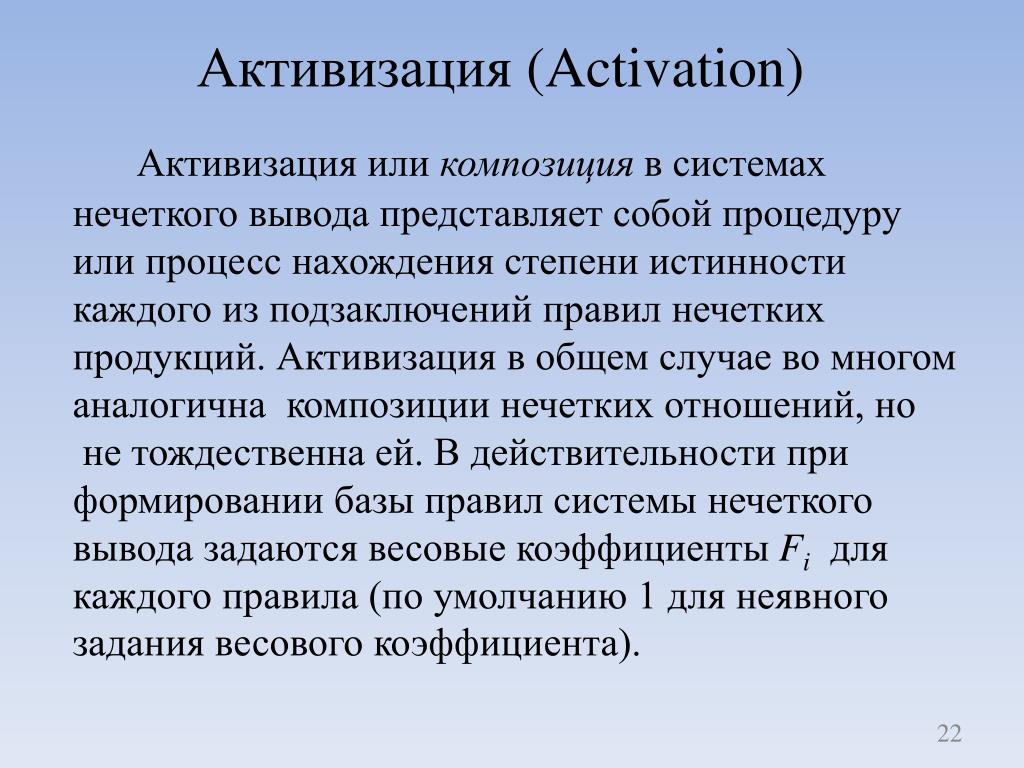

Активизация двух нечетких высказываний(Activation)

Активизация или композиция в системах нечеткого вывода представляет собой процедуру или процесс нахождения степени истинности каждого из подзаключений правил нечетких продукций.Активизация в общем случае во многом аналогична композиции нечетких отношений, но не тождественна ей. В действительности при формировании базы правил системы нечеткого вывода задаются весовые коэффициенты Fi для каждого правила (по умолчанию 1 для неявного задания весового коэффициента).


Activation1

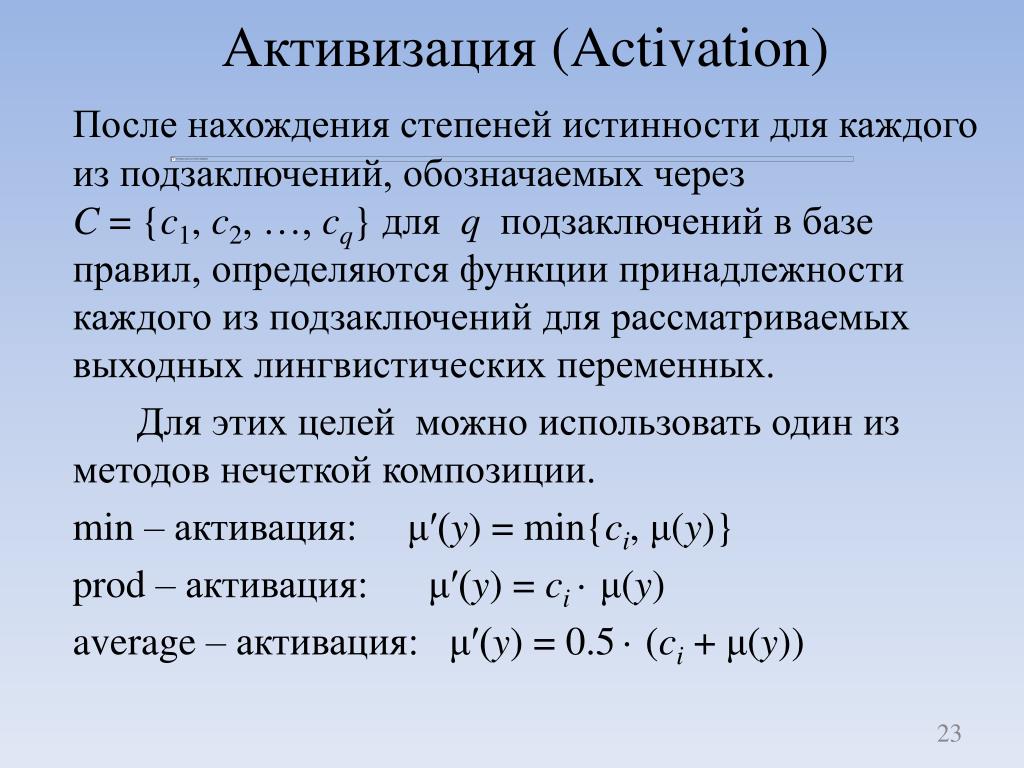

Активизация двух нечетких высказываний(Activation)

После нахождения степеней истинности для каждого из подзаключений, обозначаемых через C = {c1, c2, …, cq} для q подзаключений в базе правил, определяются функции принадлежности каждого из подзаключений для рассматриваемых выходных лингвистических переменных.

Для этих целей можно использовать один из методов нечеткой композиции.

min – активация: μ′(y) = min{ci, μ(y)}

prod – активация: μ′(y) = ci · μ(y)

average – активация:μ′(y) = 0.5· (ci + μ(y))


5662027

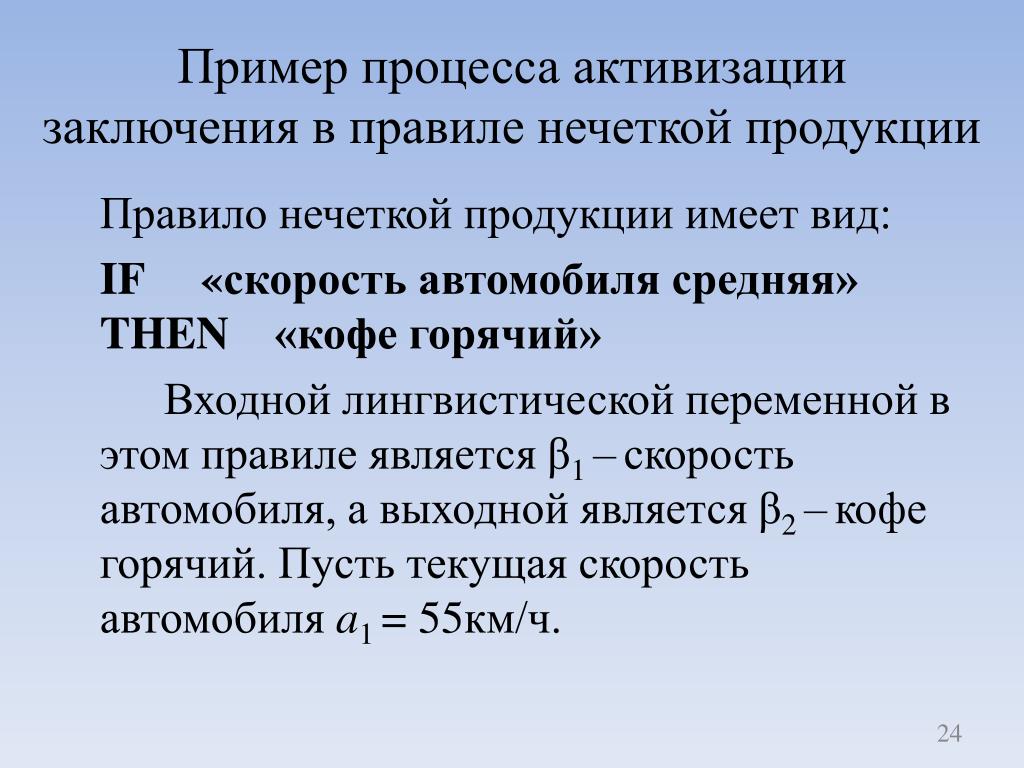

Пример процесса активизации двух нечетких высказыванийзаключения в правиле нечеткой продукции

Правило нечеткой продукции имеет вид:

IF«скорость автомобиля средняя» THEN «кофе горячий»

Входной лингвистической переменной в этом правиле является β1 –скорость автомобиля, а выходной является β2 –кофе горячий. Пусть текущая скорость автомобиля a1= 55км/ч.


5662027

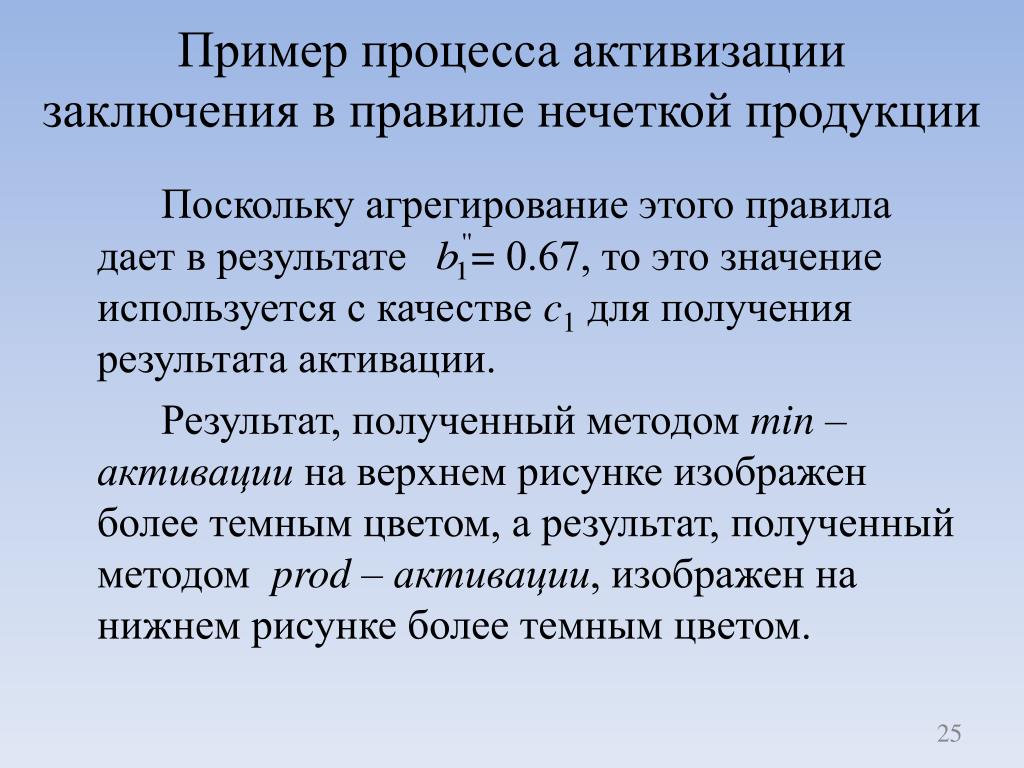

Пример процесса активизации двух нечетких высказыванийзаключения в правиле нечеткой продукции

Поскольку агрегирование этого правила дает в результате = 0.67, то это значение используется с качестве c1 для получения результата активации.

Результат, полученный методом min – активации на верхнем рисунке изображен более темным цветом, а результат, полученный методом prod – активации, изображен на нижнем рисунке более темным цветом.


5662027

1 двух нечетких высказываний

0.8

0.6

0.4

0.2

0

1

0.8

0.6

0.4

0.2

0

1

0.8

0.6

0.4

0.2

0

b1"

b1

0 40 50 60 0 30 40 50  60 70 80 90 100

a1

TC

1)

1

0.8

0.6

0.4

0.2

0

1

0.8

0.6

0.4

0.2

0

1

0.8

0.6

0.4

0.2

0

b1"

b1

0 40 50  60 0 30 40 50  60 70 80 90 100

a1

TC

2)

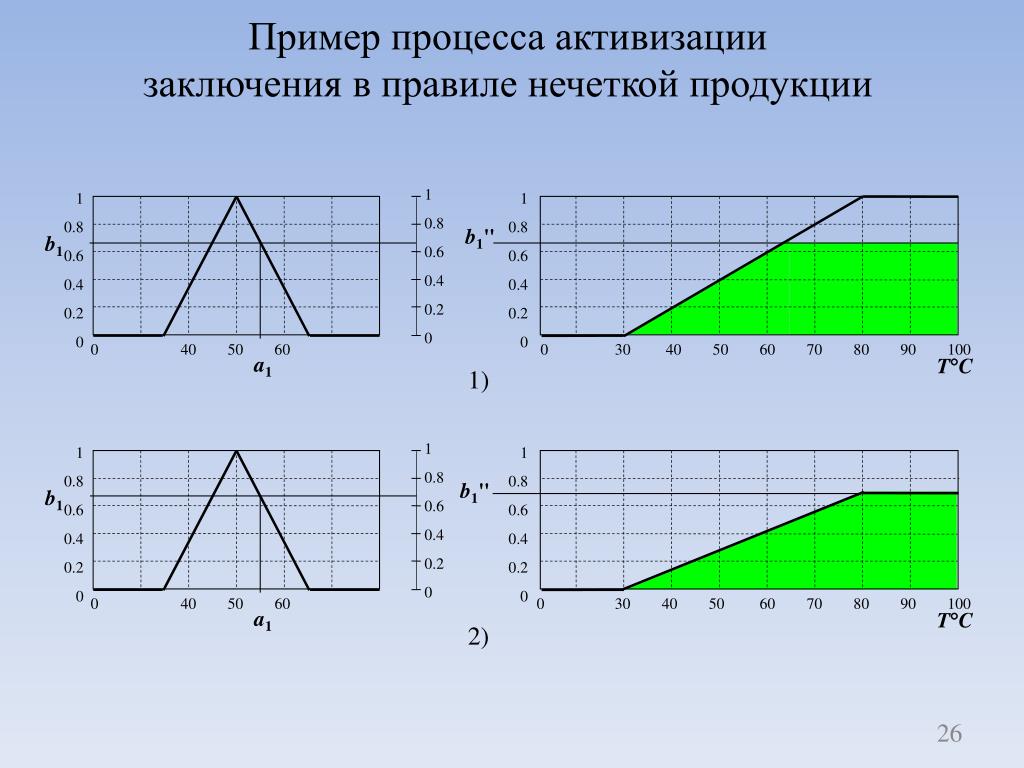

Пример процесса активизациизаключения в правиле нечеткой продукции


Accumulation

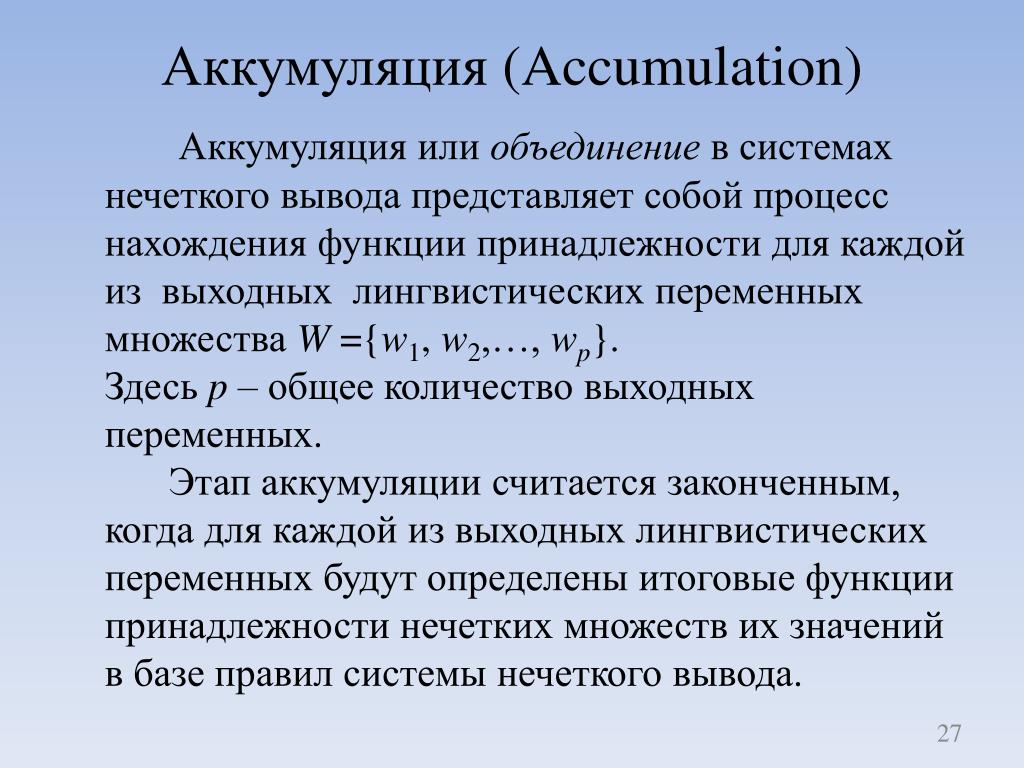

Аккумуляция двух нечетких высказываний(Accumulation)

Аккумуляция или объединение в системах нечеткого вывода представляет собой процесс нахождения функции принадлежности для каждой из выходных лингвистических переменных множества W ={w1, w2,…, wp}.Здесь p – общее количество выходных переменных. Этап аккумуляции считается законченным, когда для каждой из выходных лингвистических переменных будут определены итоговые функции принадлежности нечетких множеств их значений в базе правил системы нечеткого вывода.


5662027

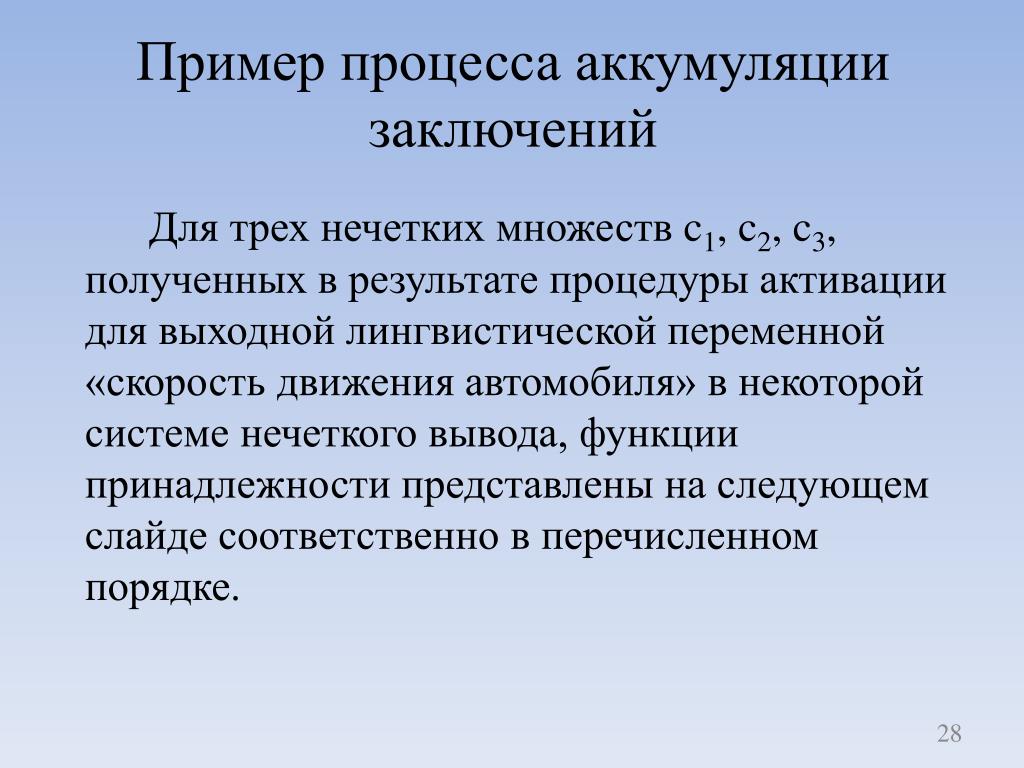

Пример процесса аккумуляции двух нечетких высказыванийзаключений

Для трех нечетких множеств c1, c2,c3, полученных в результате процедуры активации для выходной лингвистической переменной «скорость движения автомобиля»в некоторой системе нечеткого вывода, функции принадлежности представлены на следующем слайде соответственно в перечисленном порядке.


5662027

1 двух нечетких высказываний

0.8

0.6

0.4

0.2

0

0 10 20 30 40 50  60 70 80 90 100

1

0.8

0.6

0.4

0.2

0

0 10 20 30 40 50  60 70 80 90 100

1

0.8

0.6

0.4

0.2

0

0 10 20 30 40 50  60 70 80 90 100

1

0.8

0.6

0.4

0.2

0

0 10 20 30 40 50  60 70 80 90 100

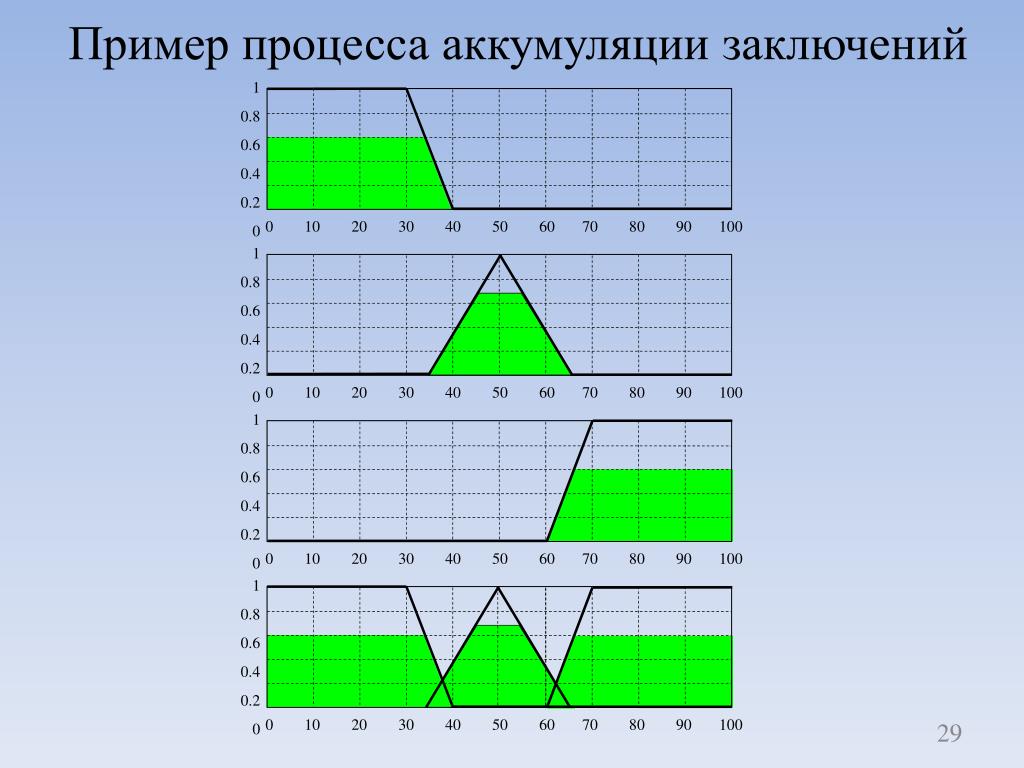

Пример процесса аккумуляциизаключений


5662027
Пример процесса аккумуляции двух нечетких высказыванийзаключений

Аккумуляция этих функций принадлежности методом max – объединения нечетких множеств c1, c2,c3 позволяет получить в результате функцию принадлежности, представленную на нижнем рисунке предыдущего слайда.


Deffuzzification

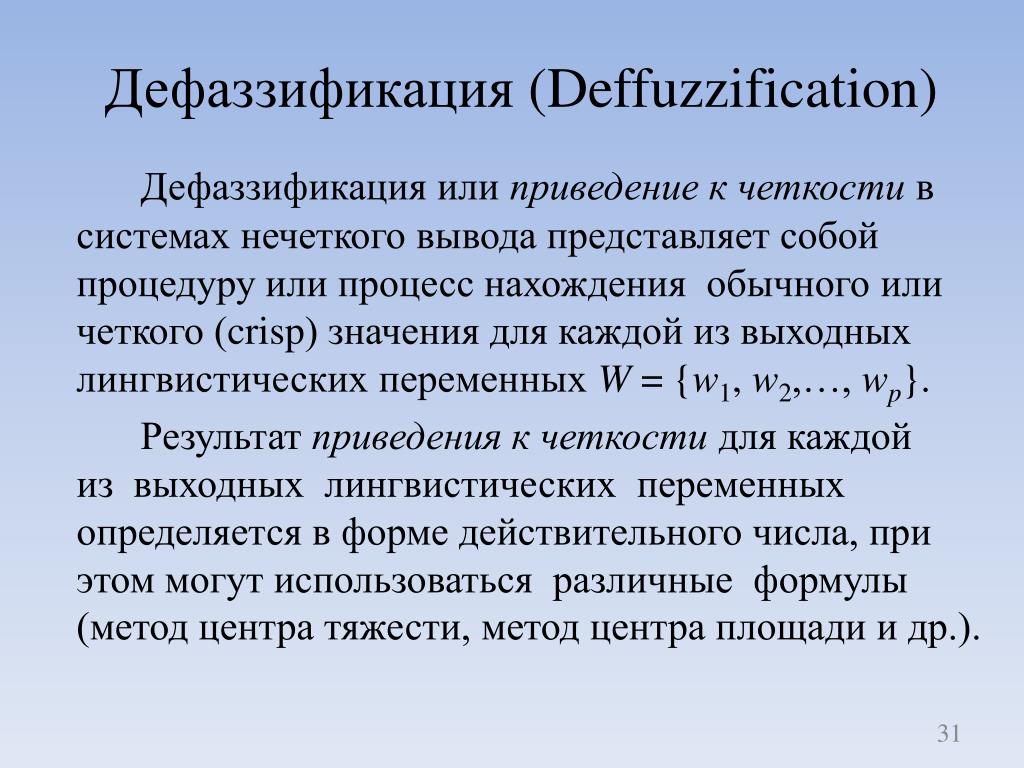

Дефаззификация двух нечетких высказываний(Deffuzzification)

Дефаззификация или приведение к четкости в системах нечеткого вывода представляет собой процедуру или процесс нахождения обычногоили четкого (crisp) значения для каждой из выходных лингвистических переменных W = {w1, w2,…, wp}.

Результат приведения к четкости для каждойиз выходных лингвистических переменных определяется в форме действительного числа, при этом могут использоваться различные формулы (метод центра тяжести, метод центра площади и др.).


5662027

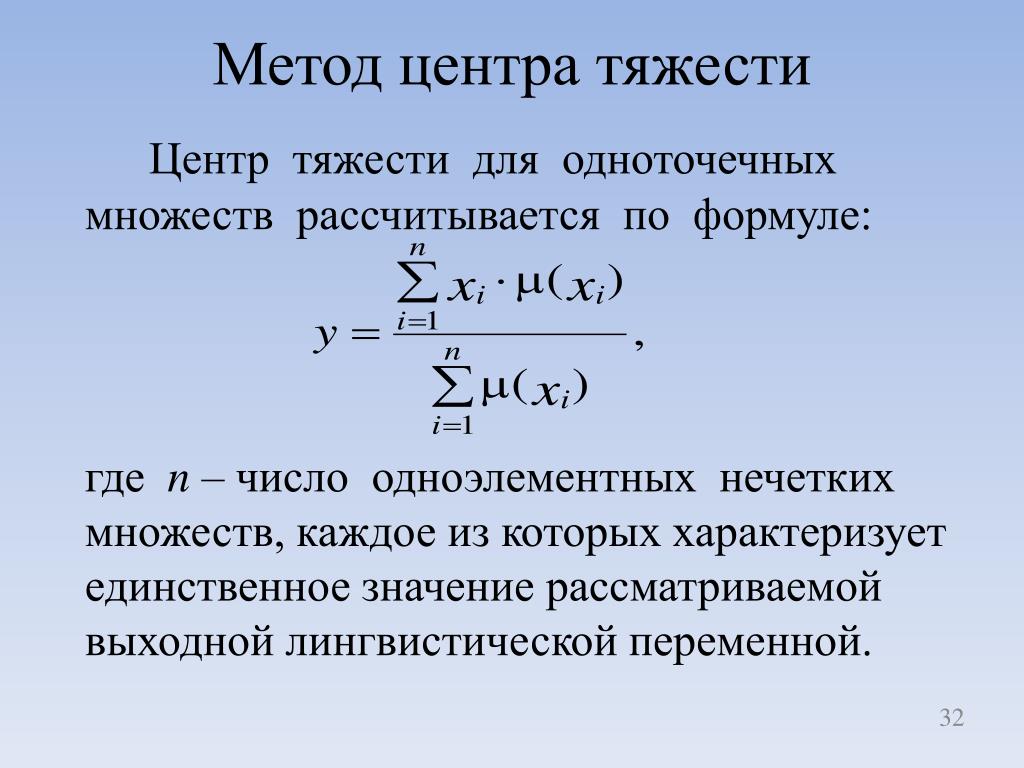

Метод центра тяжести двух нечетких высказываний

Центр тяжести для одноточечных множеств рассчитывается по формуле:

где n – число одноэлементных нечетких множеств, каждое из которых характеризует единственное значение рассматриваемой выходной лингвистической переменной.


5662027

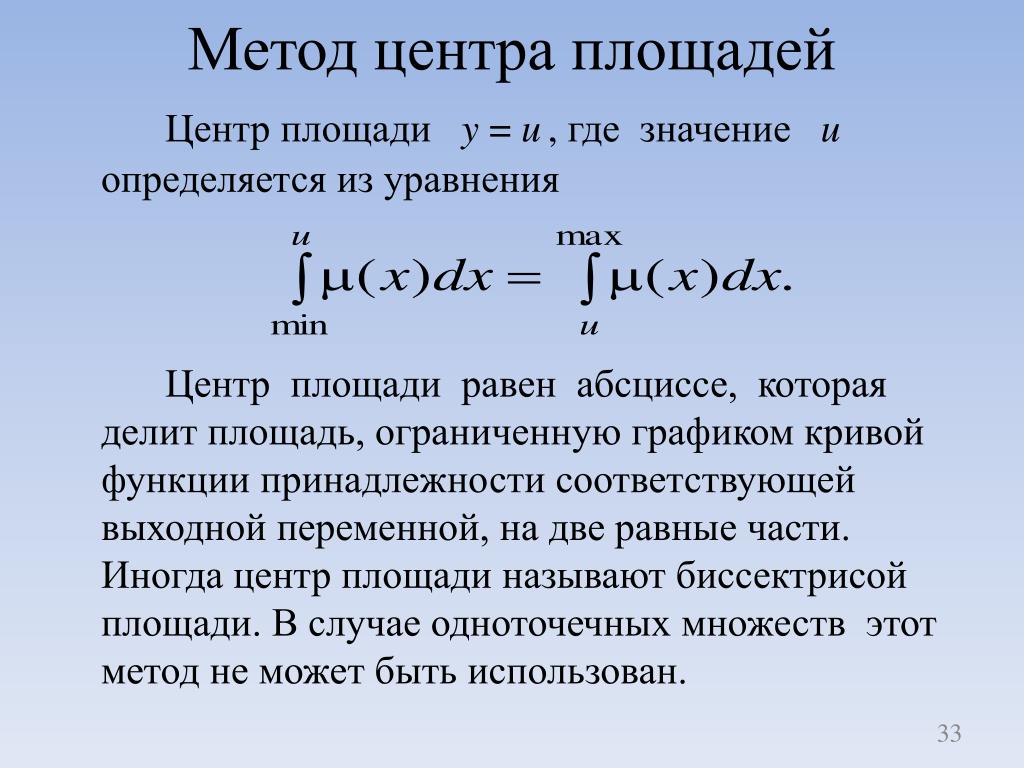

Метод двух нечетких высказыванийцентра площадей

Центр площади y = u,где значение uопределяется из уравнения

Центр площади равен абсциссе, которая делит площадь, ограниченную графиком кривой функции принадлежности соответствующей выходной переменной, на две равные части. Иногда центр площади называют биссектрисой площади. В случае одноточечных множеств этот метод не может быть использован.


5662027

1 двух нечетких высказываний

0.8

0.6

0.4

0.2

0

0 10 20 30 40 50  60 70 80 90 100

Примердефаззификации методом центра тяжести

Для выходной лингвистической переменной «скорость движения автомобиля» результат изображен ниже.


5662027

база знаний двух нечетких высказываний

база

данных

база

правил

Вход

Выход

блок фаззи-фикации

блок дефаззи-фикации

(численный)

блок

принятия решений

(нечеткий)

(нечеткий)

Схема системы нечеткого логического вывода

Нечеткое правило «если-то»(нечеткая импликация):

если x это A, то yэтоB

A → B

Сокращенная запись:

35


5662027

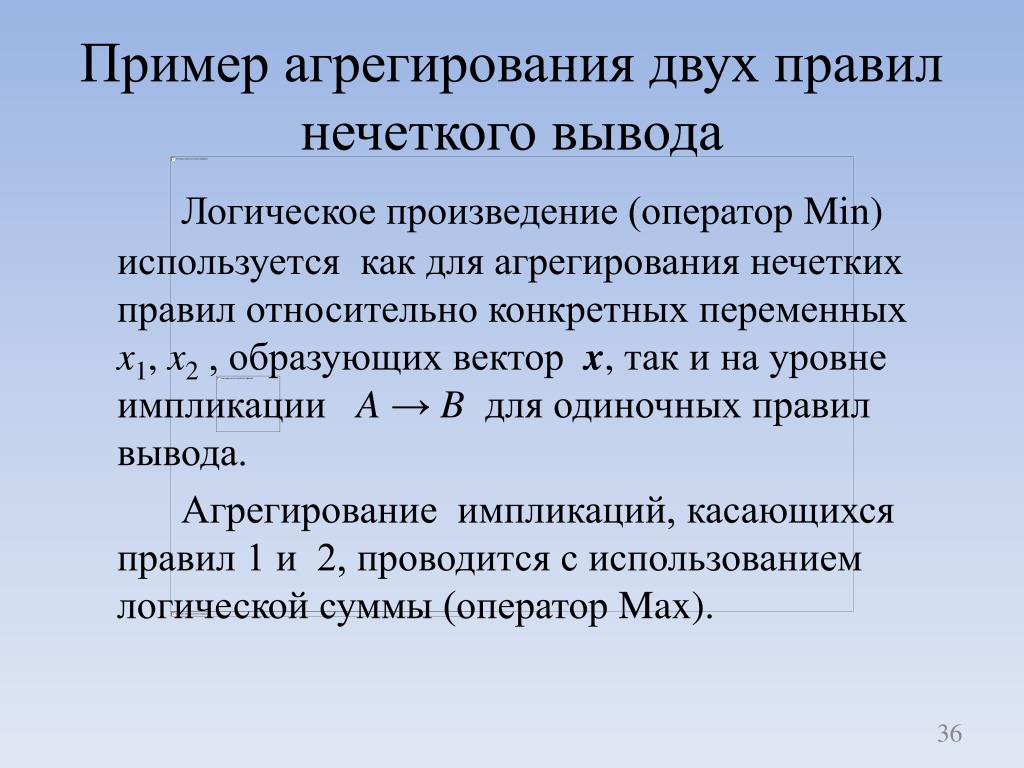

Пример агрегирования двух правил нечеткого вывода

Логическое произведение (оператор Min)используется как для агрегирования нечетких правил относительно конкретных переменных x1,x2 , образующих вектор x,так и на уровне импликации A → B для одиночных правил вывода.

Агрегирование импликаций, касающихся правил 1 и 2, проводится с использованием логической суммы (оператор Max).


5662027

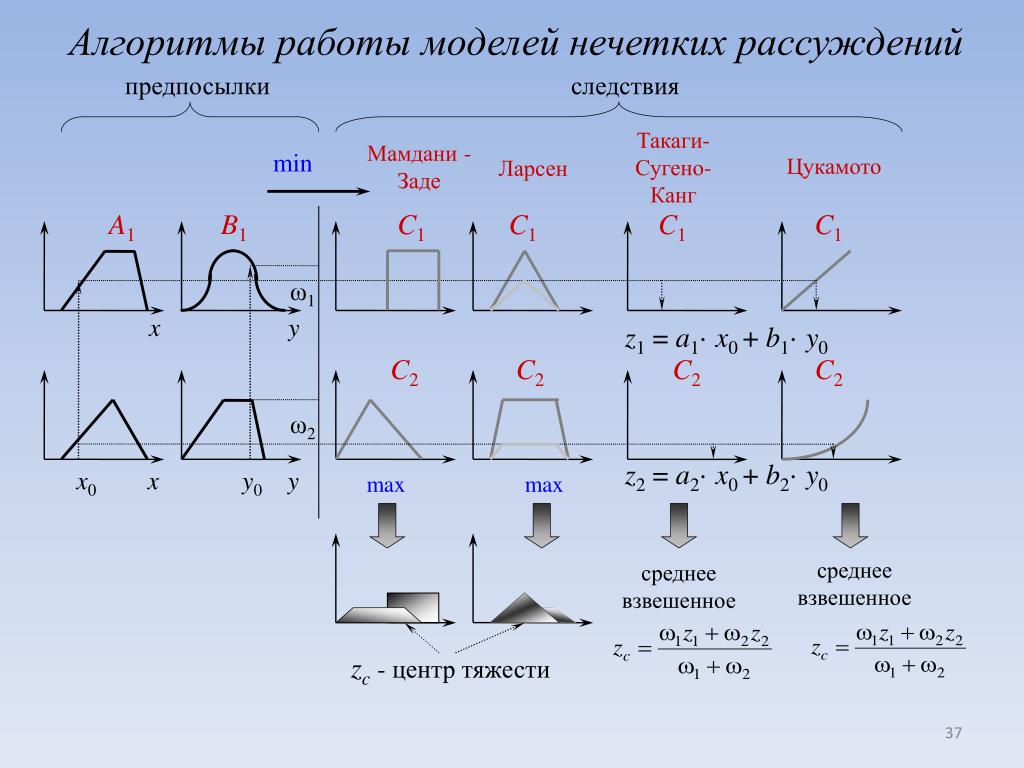

Алгоритмы работы моделей нечетких рассуждений

предпосылкиследствия

Такаги-Сугено-

Канг

Мамдани -Заде

min

Цукамото

Ларсен

A1B1C1 C1C1C1

ω1

x y

z1 = a1· x0 + b1· y0

C2 C2C2C2

ω2

z2 = a2· x0 + b2· y0

x0 x y0 y

max

max

среднее взвешенное

среднее взвешенное

zc- центр тяжести


5662027

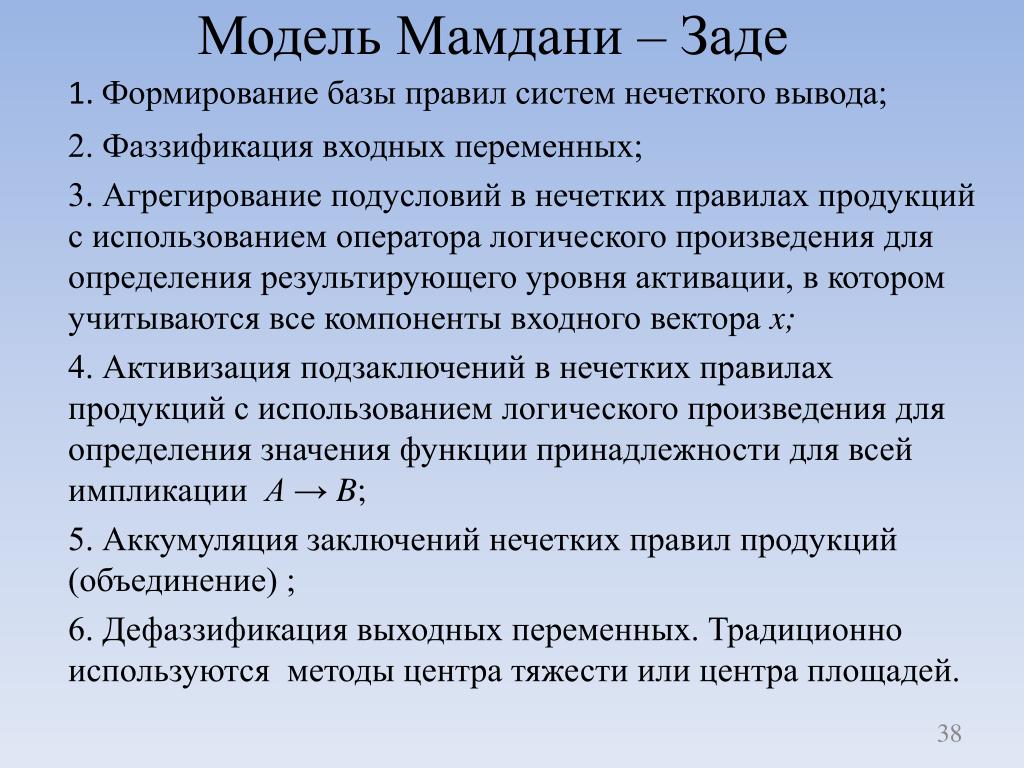

Модель Мамдани – Заде нечетких рассуждений

1. Формирование базы правил систем нечеткого вывода;

2. Фаззификация входных переменных;

3. Агрегирование подусловий в нечетких правилах продукций с использованием оператора логического произведения для определения результирующего уровня активации, в котором учитываются все компоненты входного вектора x;

4. Активизация подзаключений в нечетких правилах продукций с использованием логического произведения для определения значения функции принадлежности для всей импликации A →B;

5. Аккумуляция заключений нечетких правил продукций (объединение) ;

6. Дефаззификация выходных переменных. Традиционно используются методы центра тяжести или центра площадей.


Larsen

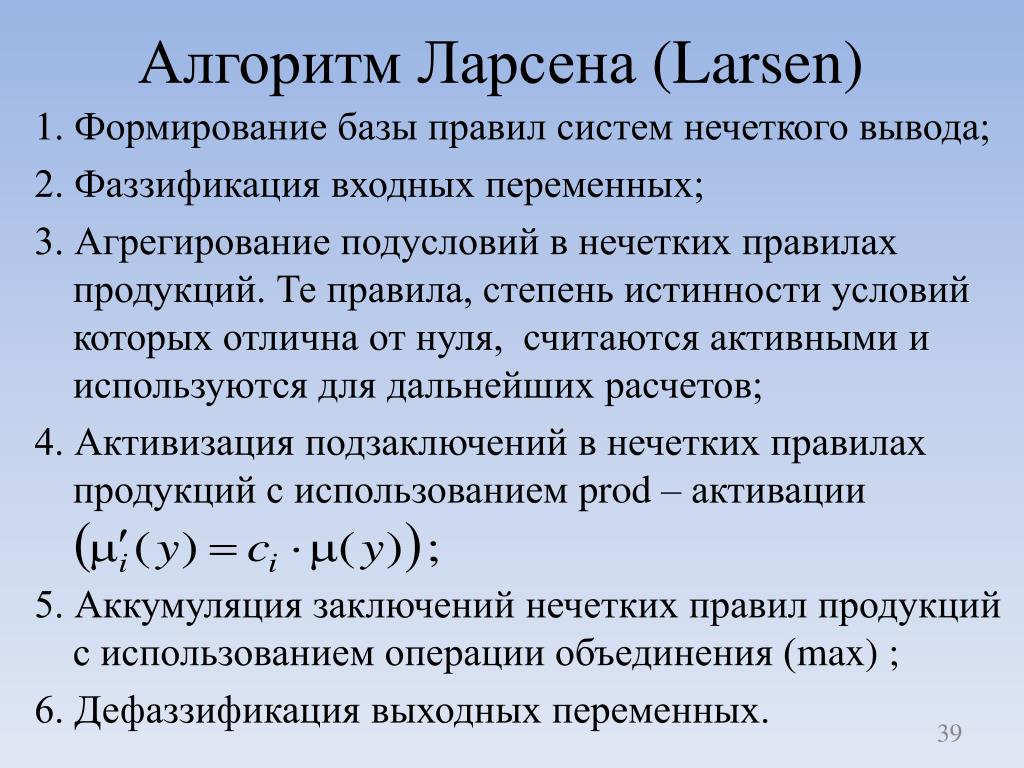

Алгоритм Ларсена нечетких рассуждений (Larsen)

1. Формирование базы правил систем нечеткого вывода;

2. Фаззификация входных переменных;

3. Агрегирование подусловий в нечетких правилах продукций. Те правила, степень истинности условий которых отлична от нуля, считаются активными и используются для дальнейших расчетов;

4. Активизация подзаключений в нечетких правилах продукций с использованием prod – активации

5. Аккумуляция заключений нечетких правил продукций с использованием операции объединения (max) ;

6. Дефаззификация выходных переменных.


5662027

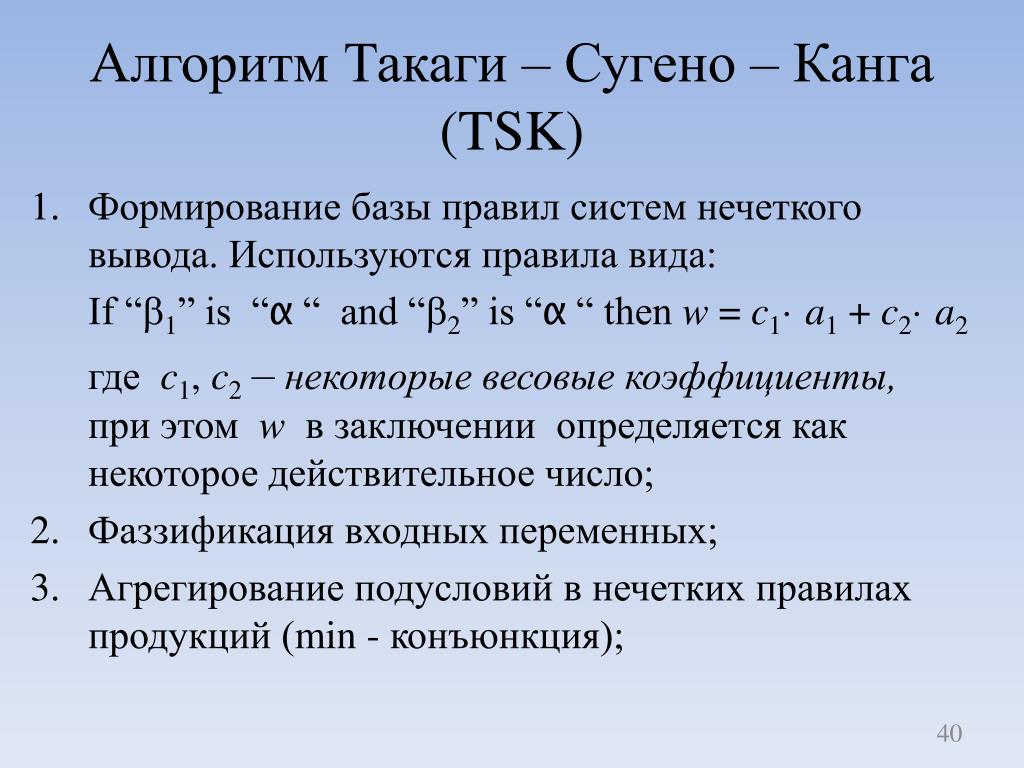

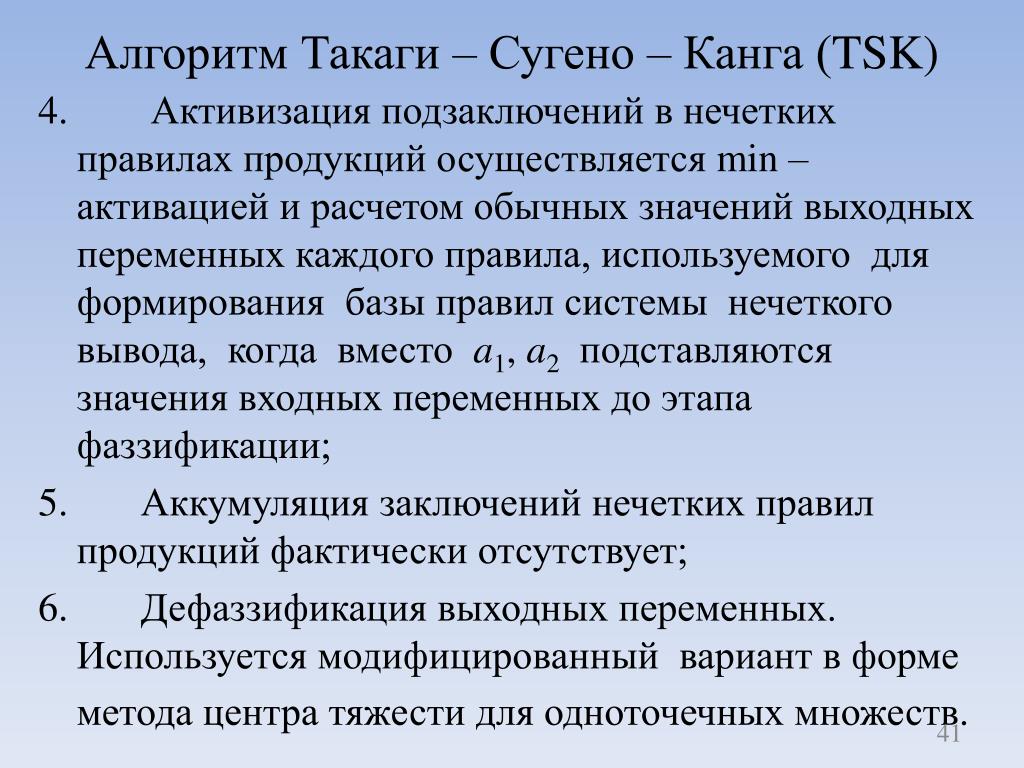

Алгоритм Такаги – Сугено – Канга (TSK)

  • Формирование базы правил систем нечеткого вывода. Используются правила вида:

    If “1”is “α “ and “2” is “α “ then w = c1· a1 + c2· a2

    где c1, c2–некоторые весовые коэффициенты, при этом w в заключении определяется как некоторое действительное число;

    2. Фаззификация входных переменных;

    3. Агрегирование подусловий в нечетких правилах продукций (min - конъюнкция);


5662027
Алгоритм Такаги – Сугено – Канга (TSK)

4. Активизация подзаключений в нечетких правилах продукций осуществляется min – активацией и расчетом обычных значений выходных переменных каждого правила, используемого для формирования базы правил системы нечеткого вывода, когда вместо a1,a2подставляются значения входных переменных до этапа фаззификации;

5. Аккумуляция заключений нечетких правил продукций фактически отсутствует;

6. Дефаззификация выходных переменных. Используется модифицированный вариант в форме

метода центра тяжести для одноточечных множеств.


Tsukamoto
Алгоритм Цукамото ( Канга (Tsukamoto)

  • Формирование базы правил систем нечеткого вывода;

  • Фаззификация входных переменных;

  • Агрегирование подусловий в нечетких правилах продукций. Используются парные нечеткие логические операции;

  • Активизация подзаключений в нечетких правилах продукций осущестляется по правилу min – конъюнкции. Значение выходной лингвистической переменной wjнаходится как решение уравненияci = μ(wj) (i  {1,2,…,q})

    где q–общее количество подзаключений в базе правил;

    5. Аккумуляция заключений нечетких правил продукций фактически отсутствует;

    6. Дефаззификация выходных переменных. Используется модифицированный вариант в форме метода центра тяжести для одноточечных множеств.


5662027

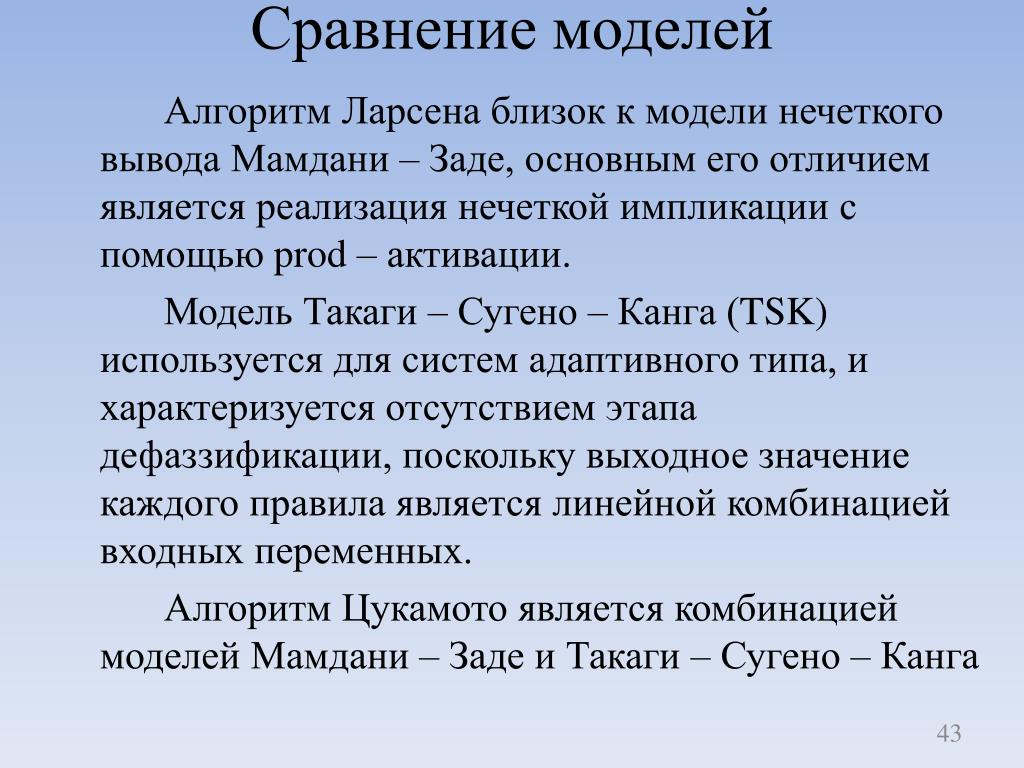

Сравнение моделей Канга (

Алгоритм Ларсена близок к модели нечеткого вывода Мамдани – Заде, основным его отличием является реализация нечеткой импликации с помощью prod – активации.

Модель Такаги – Сугено – Канга (TSK) используется для систем адаптивного типа, и характеризуется отсутствием этапа дефаззификации, поскольку выходное значение каждого правила является линейной комбинацией входных переменных.

Алгоритм Цукамото является комбинацией моделей Мамдани – Заде и Такаги – Сугено – Канга


5662027

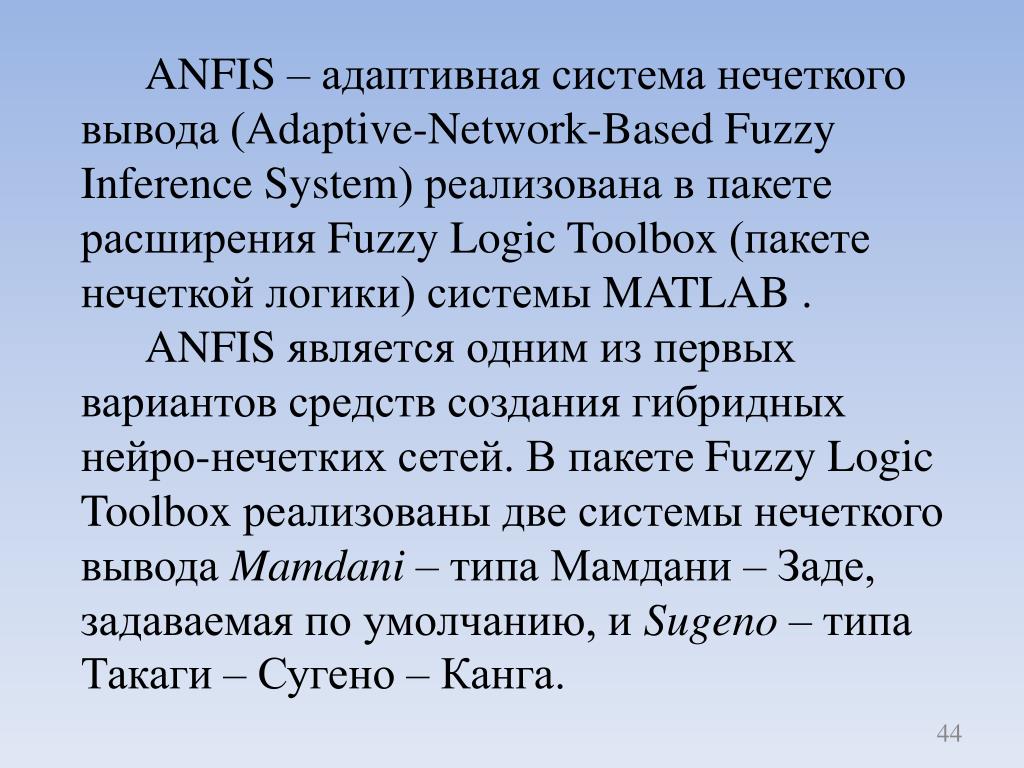

ANFIS Канга ( – адаптивная система нечеткого вывода (Adaptive-Network-Based Fuzzy Inference System) реализована в пакете расширения Fuzzy Logic Toolbox (пакете нечеткой логики) системы MATLAB . ANFIS является одним из первых вариантов средств создания гибридных нейро-нечетких сетей. В пакете Fuzzy Logic Toolbox реализованы две системы нечеткого вывода Mamdani – типаМамдани – Заде, задаваемая по умолчанию, и Sugeno – типа Такаги – Сугено – Канга.


ad
