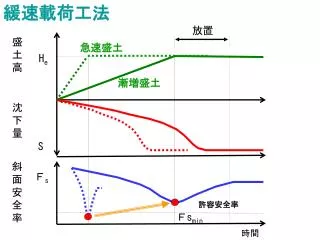

  1. 緩速載荷工法 放置 盛土高 急速盛土 He 漸増盛土 沈下量 S 斜面安全率 Ｆs 許容安全率 Ｆsmin 時間

  2. 緩速載荷工法 急速盛土 放置 盛土高 He3 放置 He2 段階盛土 He1 段階盛土 段階盛土 沈下量 S 斜面安全率 Ｆs 許容安全率 Ｆsmin 時間

  3. 掘削置換工法 盛土 置換土 軟弱層 3ｍ以下

  4. 掘削置換工法 盛土 置換土 軟弱層 3ｍ以下

  5. 盛土荷重載荷工法 サ－チャ－ジ工法 余盛 サ－チャ－ジ 盛土 放置 除荷 建設 盛土高 計画盛土高 時間 沈下 余盛をしない場合 の残留沈下 残留沈下 最終沈下量

  6. 盛土荷重載荷工法 プレロ－ド工法 プレロ－ド プレロ－ド プレロ－ド　 盛土高 盛土 放置 除荷 再載荷 計画盛土高 時間 沈下 残留沈下 最終沈下量

  7. バーチカルドレーン工法 プレロード 排水 サンドマット 鉛直ドレーン ↓ 軟弱地盤 水の流れ 過剰間隙水圧発生

  8. サンドドレーン工法 1 2 3 4 5 ケ－シングパイプ 砂投入 バイブロハンマー式 　　（振動挿入後砂投入） オーガー式 　　（中をオーガーで掘削後砂投入） 袋詰め式 　　（袋挿入後砂投入） サンドドレーン

  9. 石灰パイル工法 オ－ガ式施工順序 1 2 3 4 5 モ－タ－ ホッパ－ 生石灰投入 回転 静かに引き抜く 石灰パイル

  10. サンドコンパクションパイル工法　振動式 2 1 3 4 5 7 6 ケ－シングパイプ 砂投入 振動 貫入　　引上げ ウォ－タ－ジェットノズル で掘削 サンドコンパクションパイル

  11. サンドコンパクションパイル工法　衝撃式 2 1 3 4 5 7 6 ケ－シングパイプ 砂投入 内管の動き 外管の動き （ケ－シングパイプ） サンドコンパクションパイル

  12. ロッドコンパクション工法 2 1 3 4 5 位置決め 貫入 振動 引抜き 振動 砂供給 貫入 振動 繰り返し 緩衝機 起振機 引抜き完了 ロッド トラクタ－ショベル 砂供給 軟弱地盤

  13. ロッドコンパクション工法 パイプライン・通信ケーブルの海底埋設

  14. バイブロフロ－テ－ション工法 2 3 4 1 貫入開始 貫入 砂充填 締固め 引抜き バイブロフロット 砂充填 ウォ－タ－ジェット 水の流れ パイブロフロットは直径約20ｃｍの棒状の振動機で、上部にモ－タ－を装備

  15. 重錘落下締固め工法＝動圧密工法

  16. 重錘落下締固め工法＝動圧密工法 打撃位置平面

  17. 表層混合処理工法 粉体輸送・スラリー輸送 粉体現場混合

  18. 深層混合処理工法の種類

  19. 深層混合処理工法　 2 1 3 4 5 セメント粉もしくはミルク投入 ソイルセメント杭

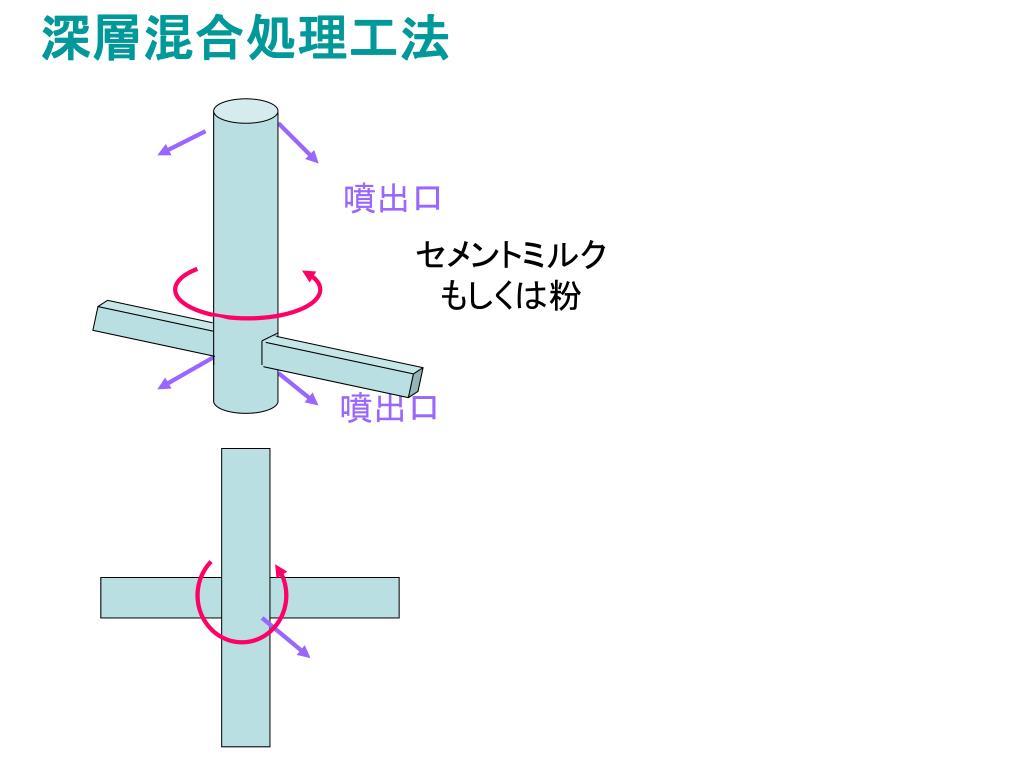

  20. 深層混合処理工法　 噴出口 セメントミルク もしくは粉 噴出口

  21. 深層混合処理工法 ソリネット・土木サイトより簡略修正

  22. 深層混合処理工法

  23. 深層混合処理工法 軟弱粘土 A B C D 鉛直支持力 円弧すべり 進行性破壊 改良率 大　値段が高い 深層混合処理工法を採用した場合

  24. 注入工法 シングル パッカー方式 ダブル パッカー方式 パッカー パッカー パッカー 圧裂・浸透 薬液・セメントグラウト 浸透では時間がかかりすぎ 圧裂では弱層に強制注入可能

  25. ☆注入材の種類 ○　適用してよい　　　　ゲル化時間　S　（数秒~数十秒） △　検討のうえ適用する　　　　　　　M　（数分） ×　適用しない　　　　　　　　　　　L　（数十分） ソリネット・土木サイトより簡略修正

  26. LN2 凍結工法 -180゜C

  27. 凍結工法 トンネル発進坑 LN2 -180゜C
