课题：组合逻辑电路的设计

1. 课题：组合逻辑电路的设计 授课人：黄琴兰 授课班级：12级电子班

2. 引题 要求：一个评委同意，她不能成功，至少两个评委同意，她才能成功。 任务：按照此要求设计一个三人表决电路。

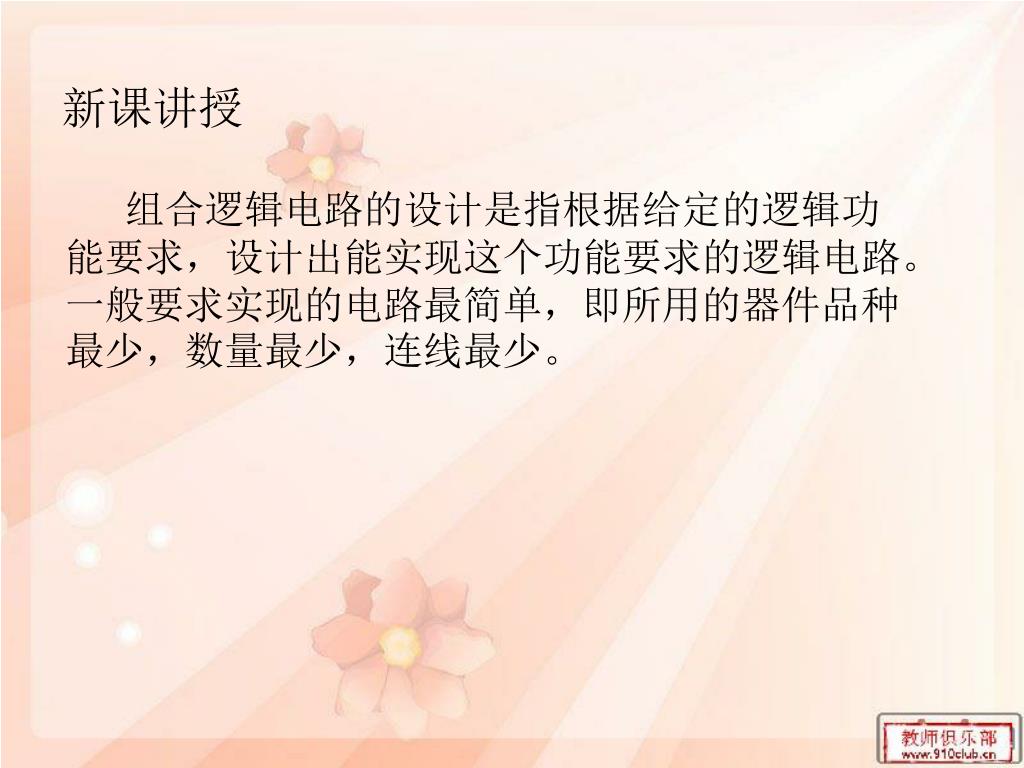

3. 组合逻辑电路的设计是指根据给定的逻辑功能要求，设计出能实现这个功能要求的逻辑电路。一般要求实现的电路最简单，即所用的器件品种最少，数量最少，连线最少。组合逻辑电路的设计是指根据给定的逻辑功能要求，设计出能实现这个功能要求的逻辑电路。一般要求实现的电路最简单，即所用的器件品种最少，数量最少，连线最少。 新课讲授

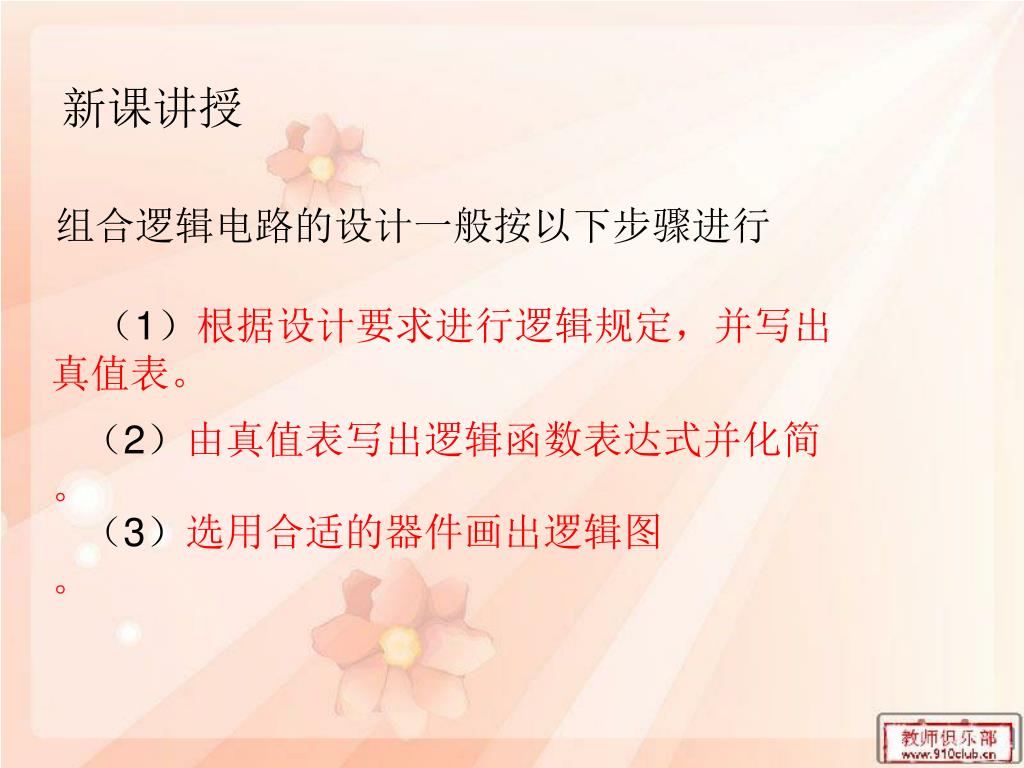

4. 新课讲授 组合逻辑电路的设计一般按以下步骤进行 （1）根据设计要求进行逻辑规定，并写出真值表。 （2）由真值表写出逻辑函数表达式并化简。 （3）选用合适的器件画出逻辑图。

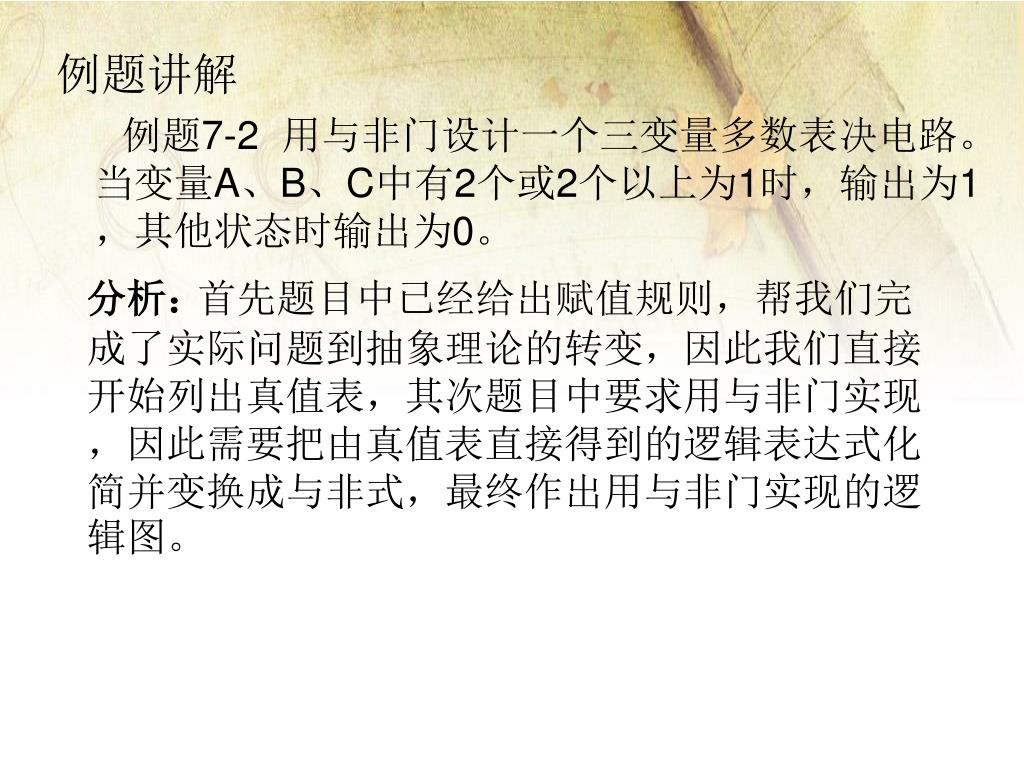

5. 例题讲解 例题7-2 用与非门设计一个三变量多数表决电路。当变量A、B、C中有2个或2个以上为1时，输出为1，其他状态时输出为0。 分析： 首先题目中已经给出赋值规则，帮我们完成了实际问题到抽象理论的转变，因此我们直接开始列出真值表，其次题目中要求用与非门实现，因此需要把由真值表直接得到的逻辑表达式化简并变换成与非式，最终作出用与非门实现的逻辑图。

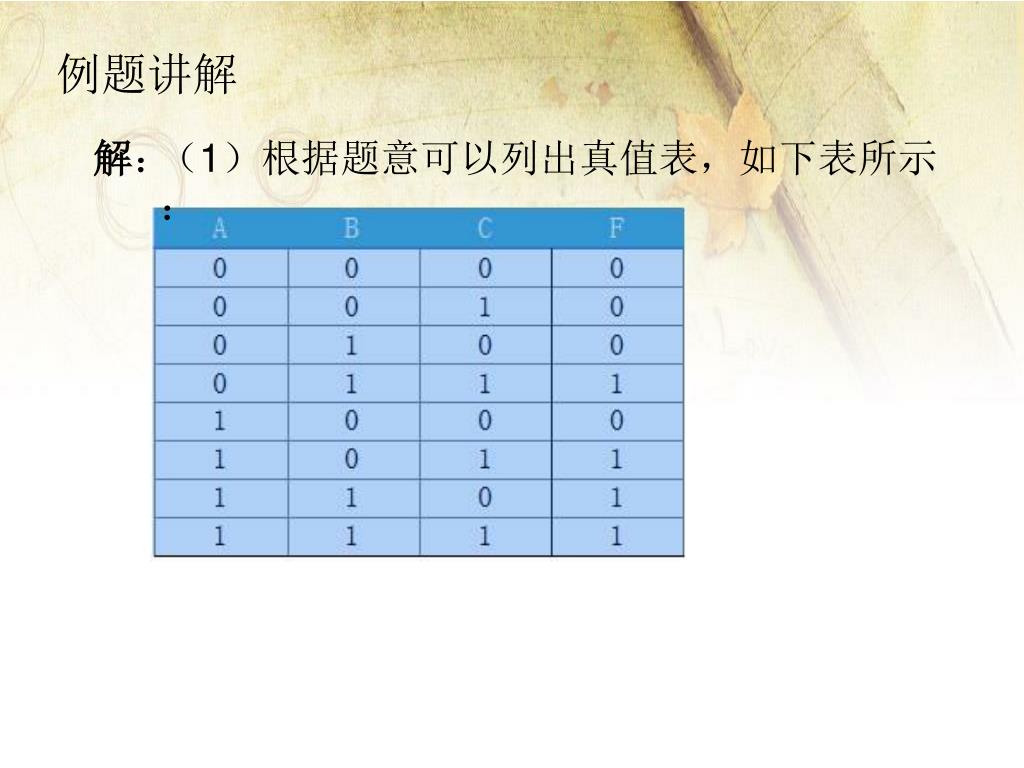

6. 例题讲解 解： （1）根据题意可以列出真值表，如下表所示：

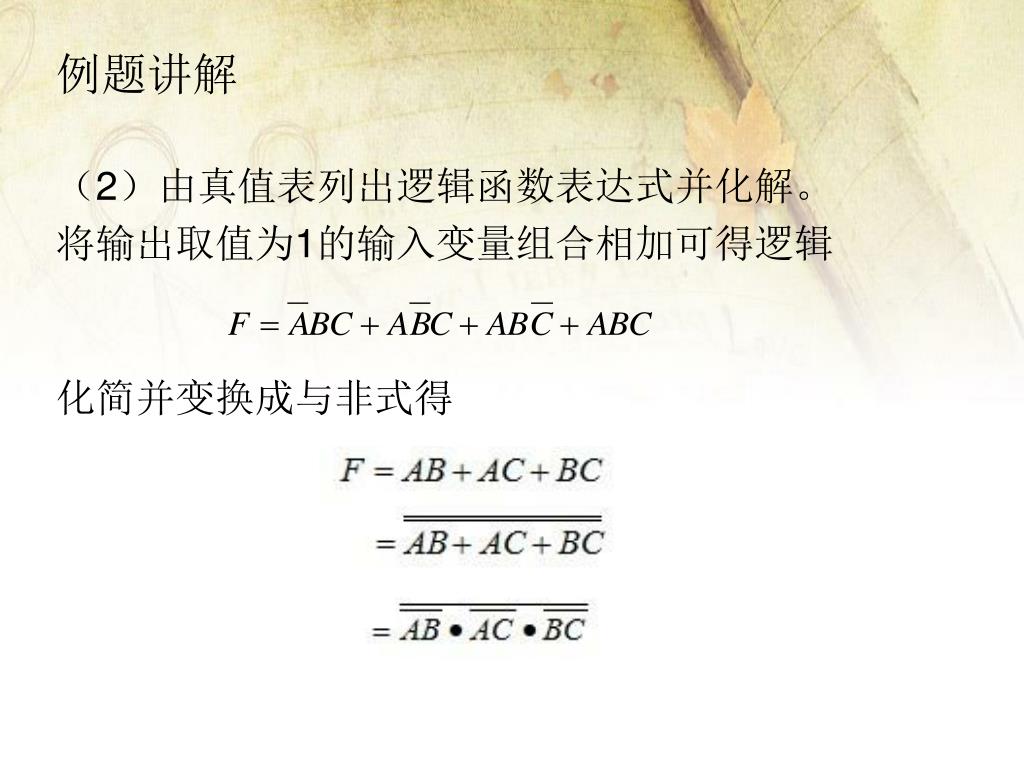

7. 例题讲解 （2）由真值表列出逻辑函数表达式并化解。 将输出取值为1的输入变量组合相加可得逻辑 化简并变换成与非式得

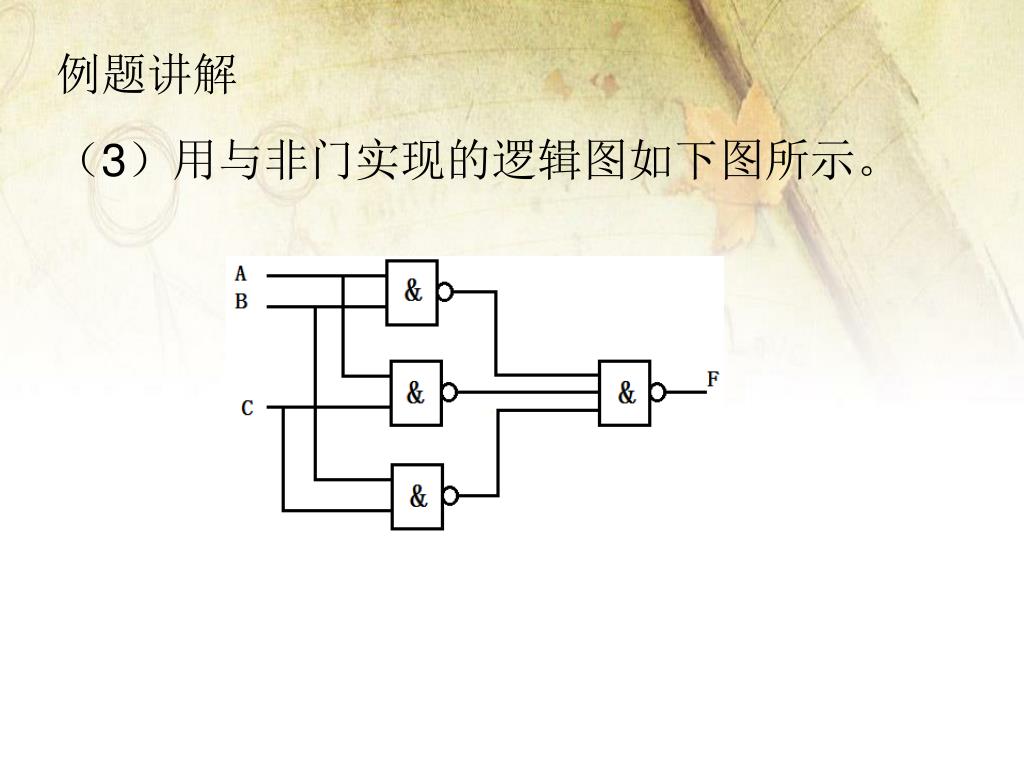

8. 例题讲解 （3）用与非门实现的逻辑图如下图所示。

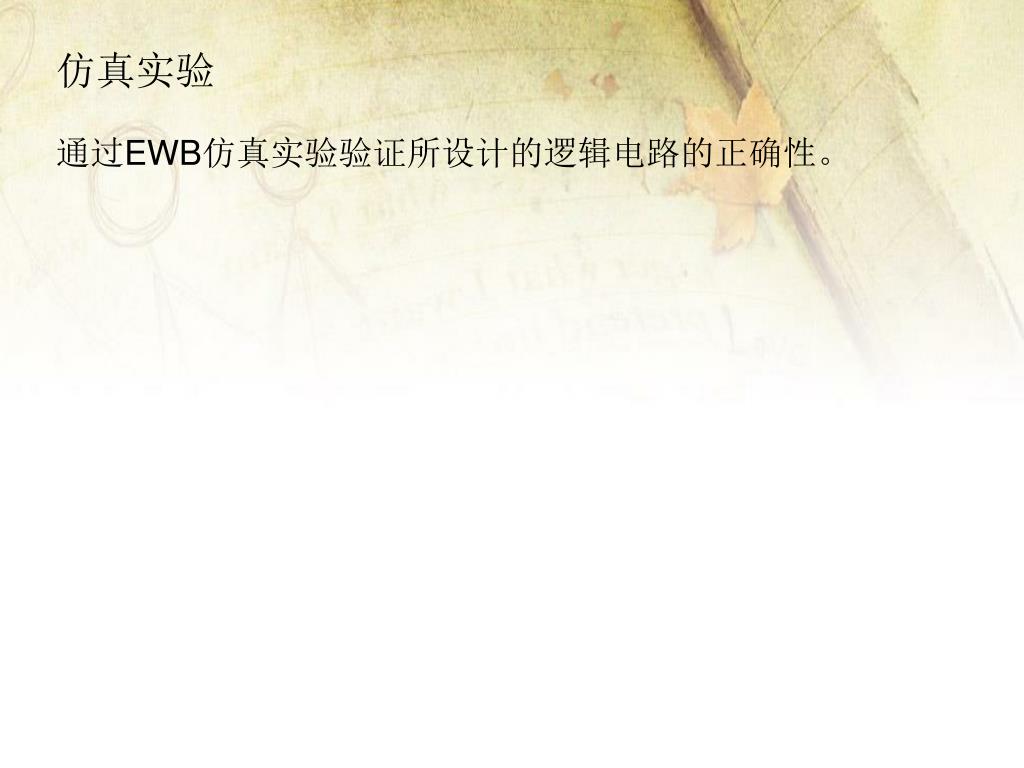

9. 仿真实验 通过EWB仿真实验验证所设计的逻辑电路的正确性。

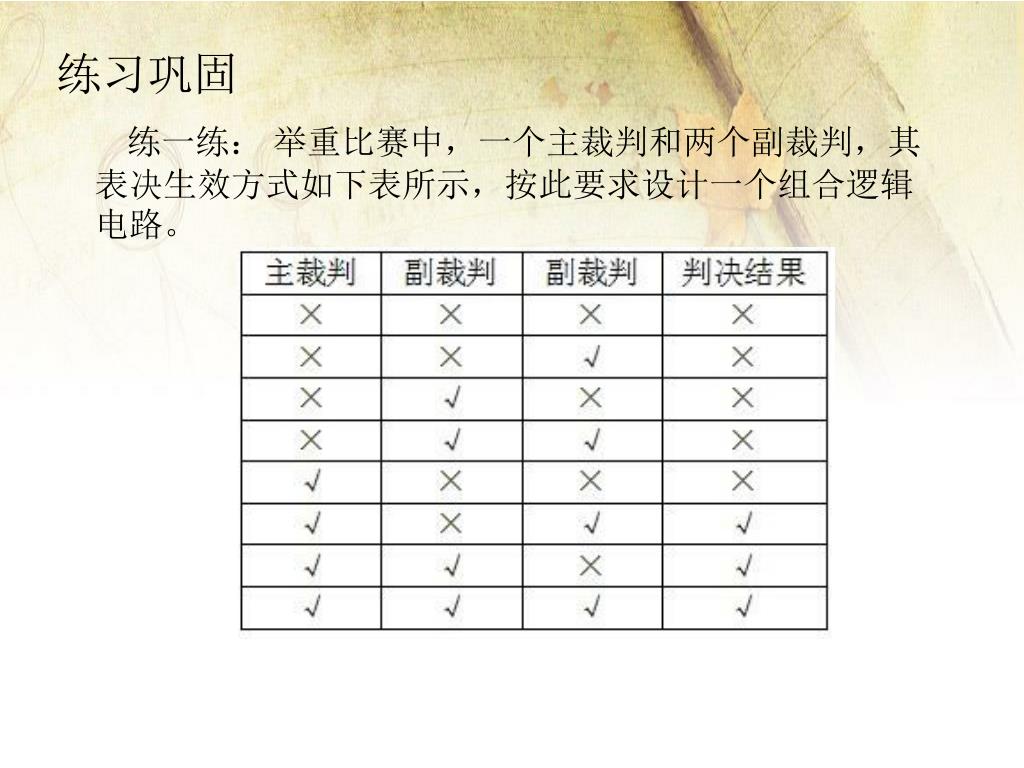

10. 练习巩固 练一练： 举重比赛中，一个主裁判和两个副裁判，其表决生效方式如下表所示，按此要求设计一个组合逻辑电路。

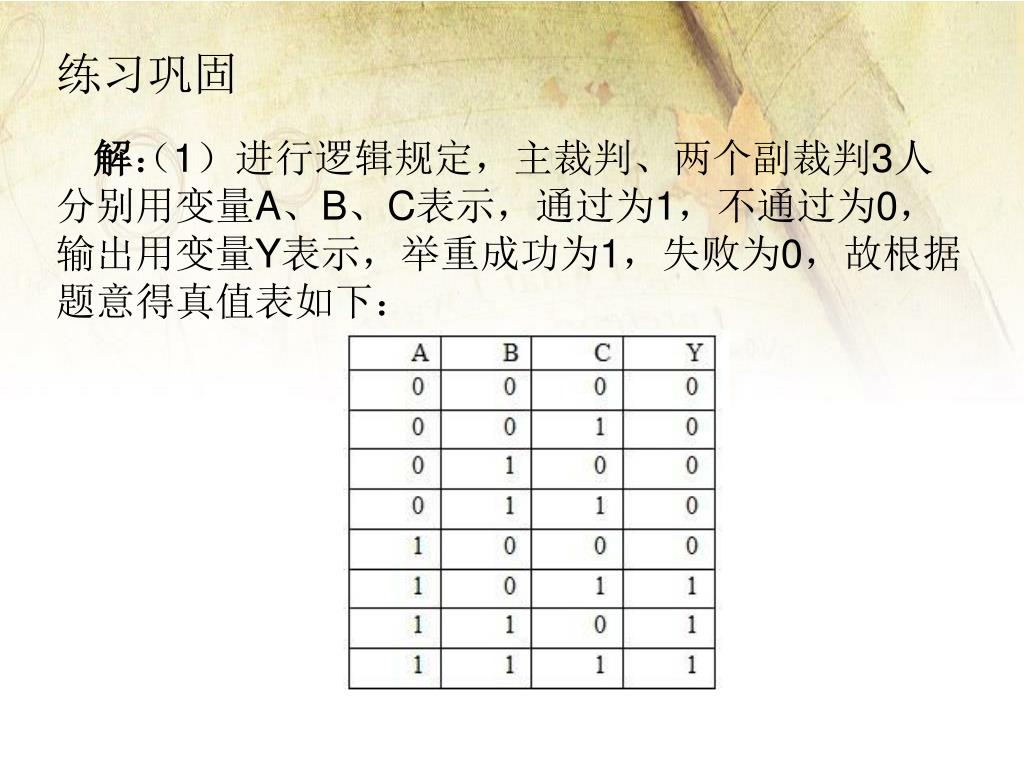

11. 练习巩固 （1）进行逻辑规定，主裁判、两个副裁判3人分别用变量A、B、C表示，通过为1，不通过为0，输出用变量Y表示，举重成功为1，失败为0，故根据题意得真值表如下： 解：

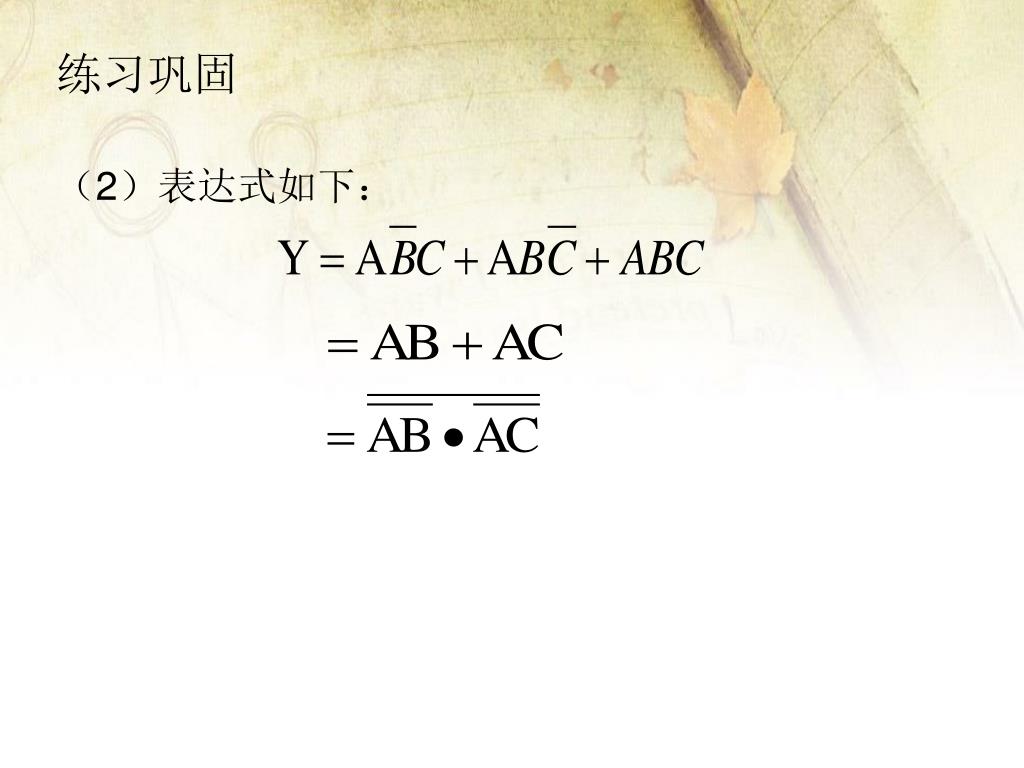

12. 练习巩固 （2）表达式如下：

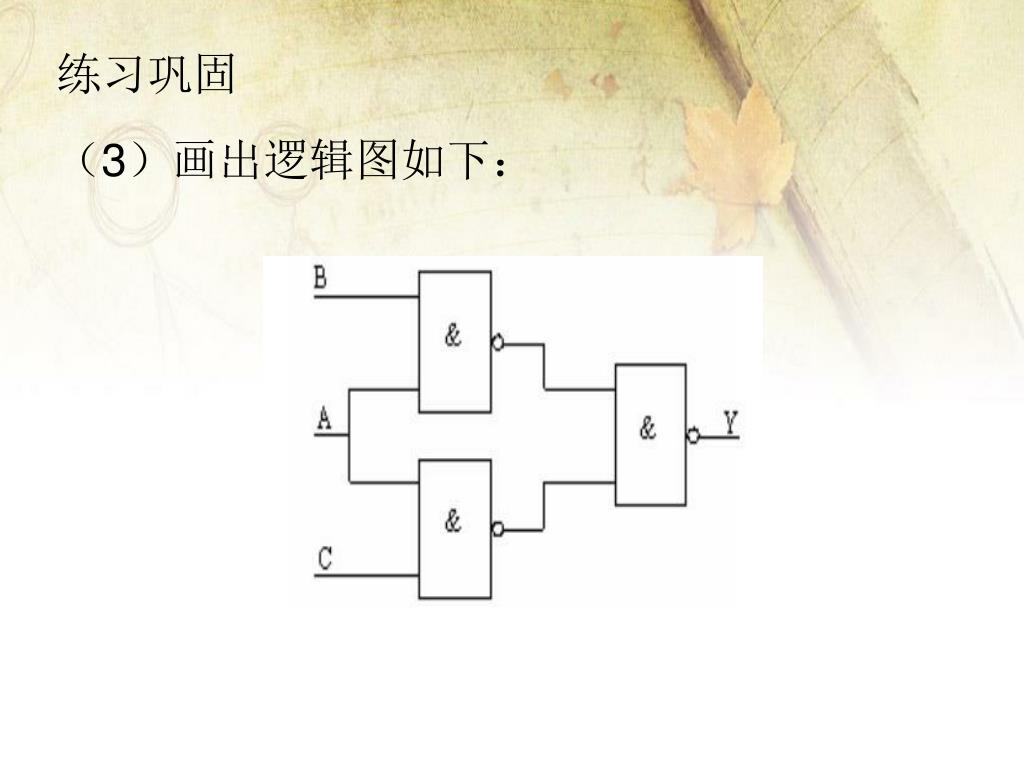

13. 练习巩固 （3）画出逻辑图如下：

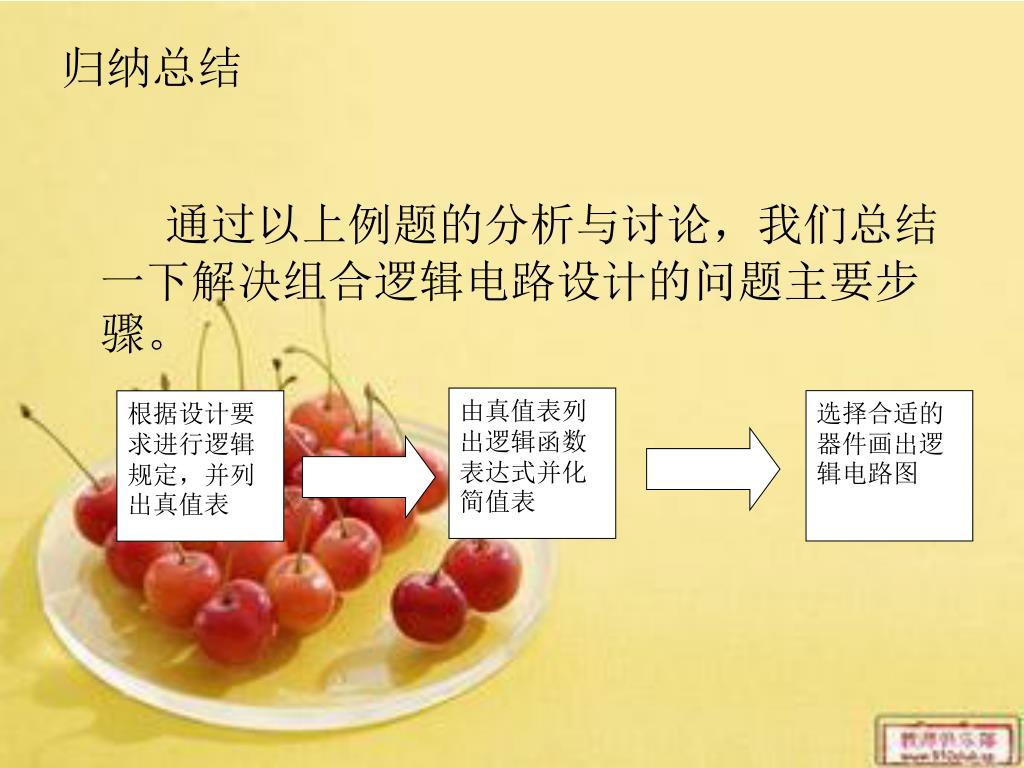

14. 由真值表列出逻辑函数表达式并化简值表 选择合适的器件画出逻辑电路图 根据设计要求进行逻辑规定，并列出真值表 归纳总结 通过以上例题的分析与讨论，我们总结一下解决组合逻辑电路设计的问题主要步骤。

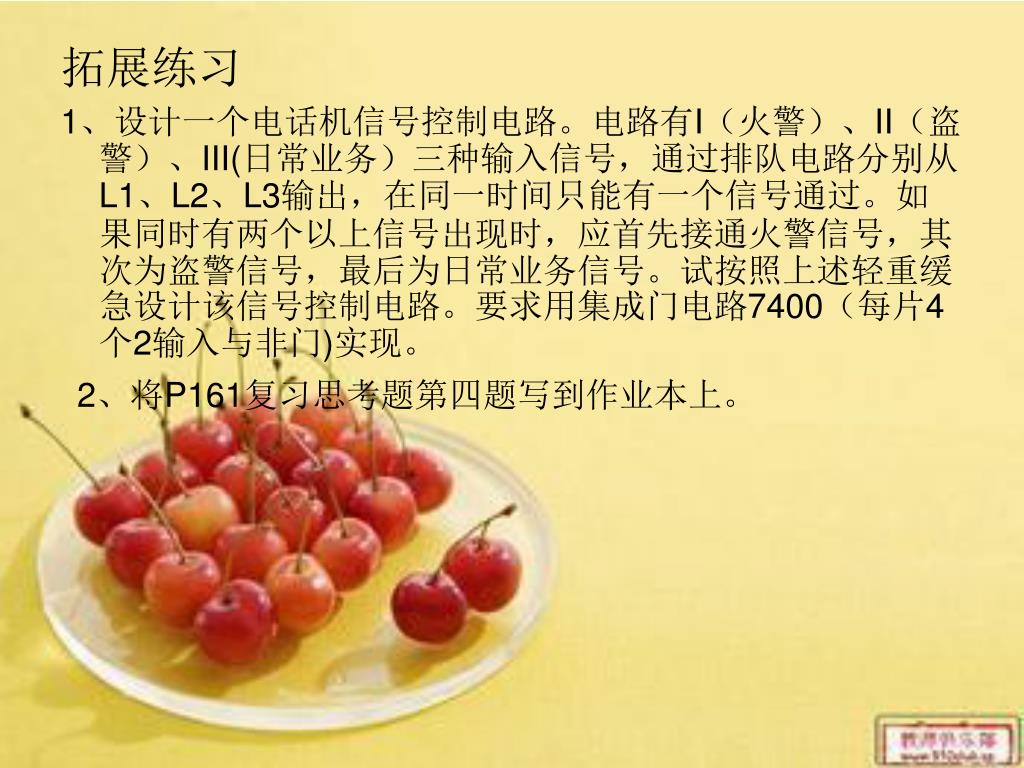

15. 拓展练习 1、设计一个电话机信号控制电路。电路有I（火警）、II（盗警）、III(日常业务）三种输入信号，通过排队电路分别从L1、L2、L3输出，在同一时间只能有一个信号通过。如果同时有两个以上信号出现时，应首先接通火警信号，其次为盗警信号，最后为日常业务信号。试按照上述轻重缓急设计该信号控制电路。要求用集成门电路7400（每片4个2输入与非门)实现。 2、将P161复习思考题第四题写到作业本上。

16. 谢谢大家！ 欢迎批评指正！
