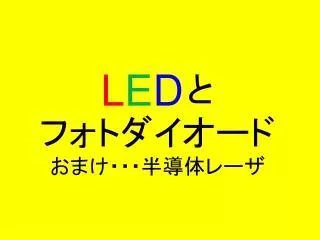

  1. とフォトダイオード おまけ・・・半導体レーザ LED

  2. LEDLight Emitting Diode

  3. ダイオードに順方向に電流を流す P型 N型

  4. ダイオードに順方向に電流を流す P型 N型

  5. LEDに順方向に電流を流す P型 N型

  6. LEDの色と材料 InGaN 450nm ZnCdSe 489nm ZnTeSe 512nm GaP 555nm AGaInP 570nm InGaN 590nm AlGaAs 660nm GaP(Zn-0)700nm GaAs(Si)980nm InGaAsP1300nm 青 緑 黄 赤 赤外

  7. 半導体レーザ ＋ FP （Fabry-Perot）ファブリ・ペロー・レーザー P型クラッド層 レーザ光 共振器：反射鏡 活性層 N型クラッド層 完全反射面 N型基板 反射面 ー

  8. DFB（ Distributed Feedback Laser ）レーザー 分布帰還型半導体レーザ ＋ 共振器：回折格子 P型 N型回折格子 レーザ光 N型基板 ー

  9. Photodiode（光センサ）

  10. フォトダイオード 光 P型 N型

  11. 光 フォトダイオード P型 N型

  12. Phototransistor フォトダイオードとトランジスタを組み合わせたモノ 感度が高い！　　・・・が、応答速度遅い！

  13. 太陽電池 太陽からのエネルギー　1kW/m2 　　　　　　　　　　　　　　　（１Sｕｎ） 太陽電池の発電密度　　100W/m2
