化学平衡图像

1. 化学平衡图像

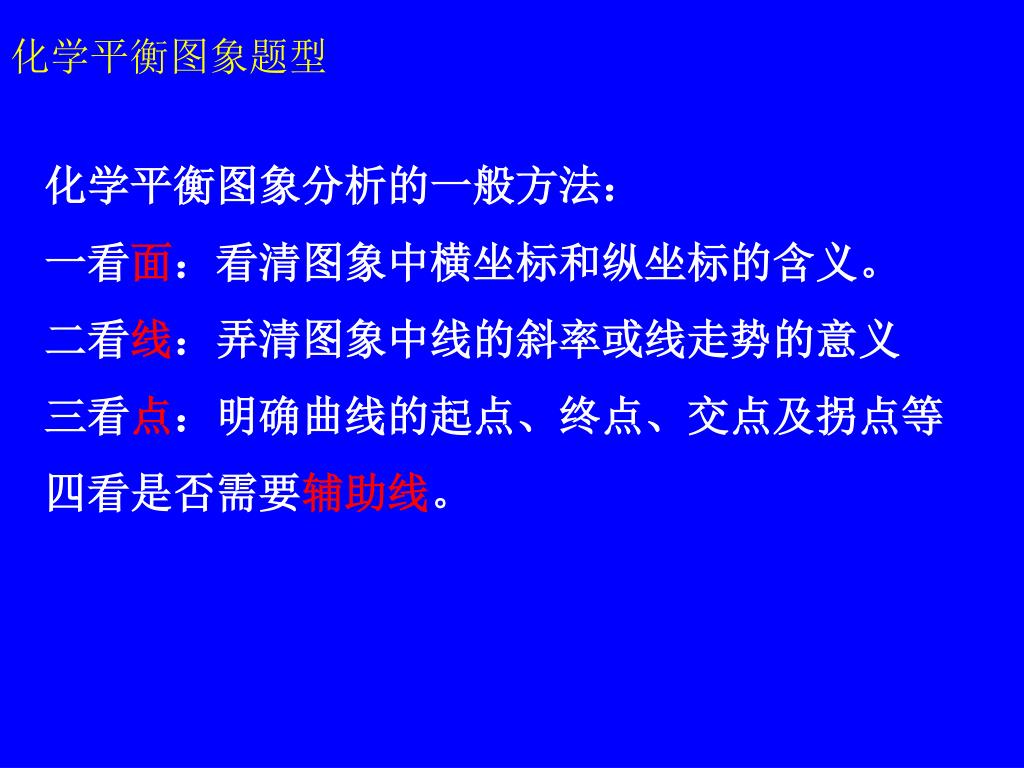

2. 化学平衡图象题型 化学平衡图象分析的一般方法： 一看面：看清图象中横坐标和纵坐标的含义。 二看线：弄清图象中线的斜率或线走势的意义 三看点：明确曲线的起点、终点、交点及拐点等 四看是否需要辅助线。

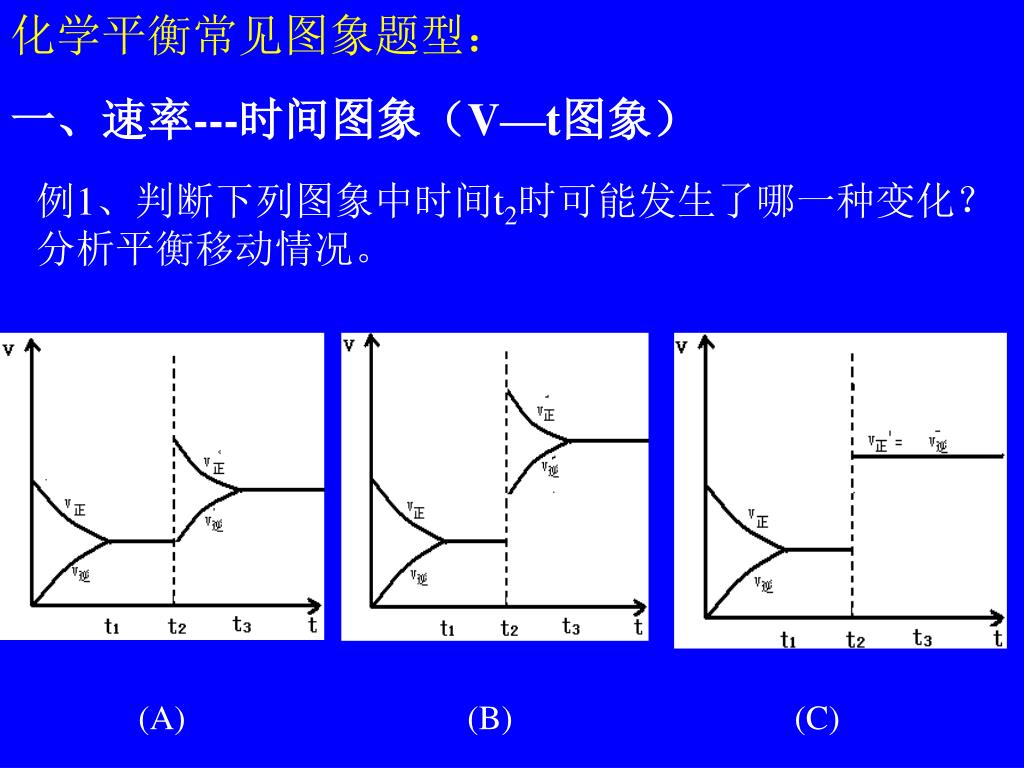

3. 化学平衡常见图象题型： 一、速率---时间图象（V—t图象） 例1、判断下列图象中时间t2时可能发生了哪一种变化？ 分析平衡移动情况。 (A) (B) (C)

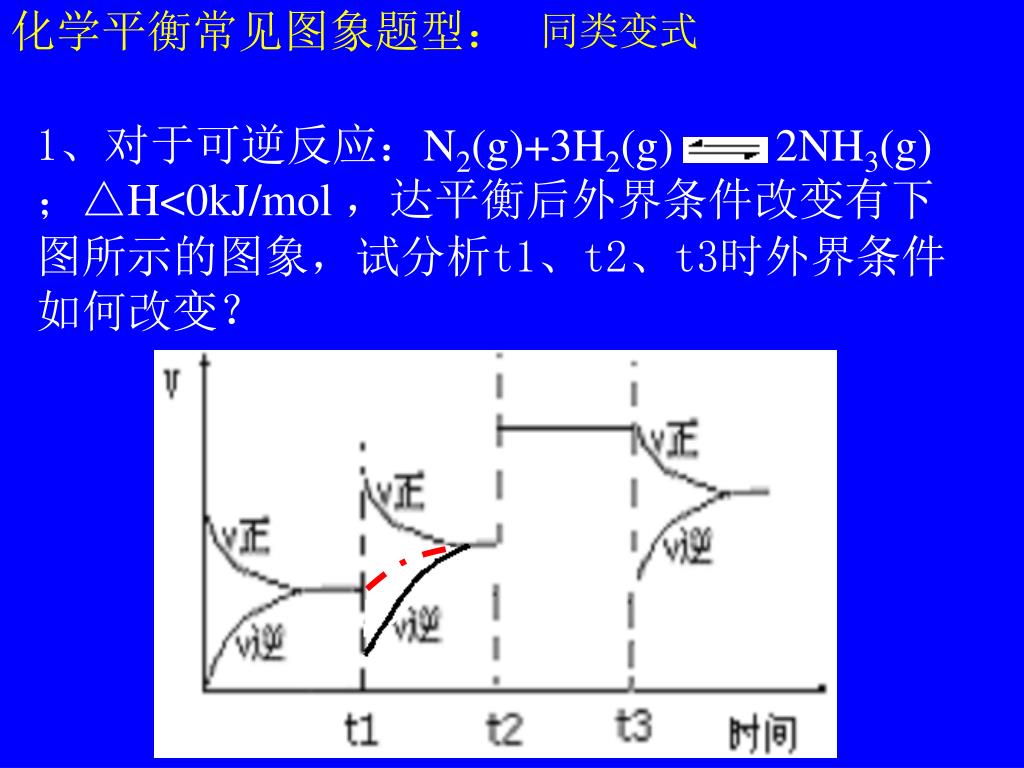

4. 化学平衡常见图象题型： 同类变式 1、对于可逆反应：N2(g)+3H2(g) 2NH3(g) ；△H<0kJ/mol，达平衡后外界条件改变有下图所示的图象，试分析t1、t2、t3时外界条件如何改变？

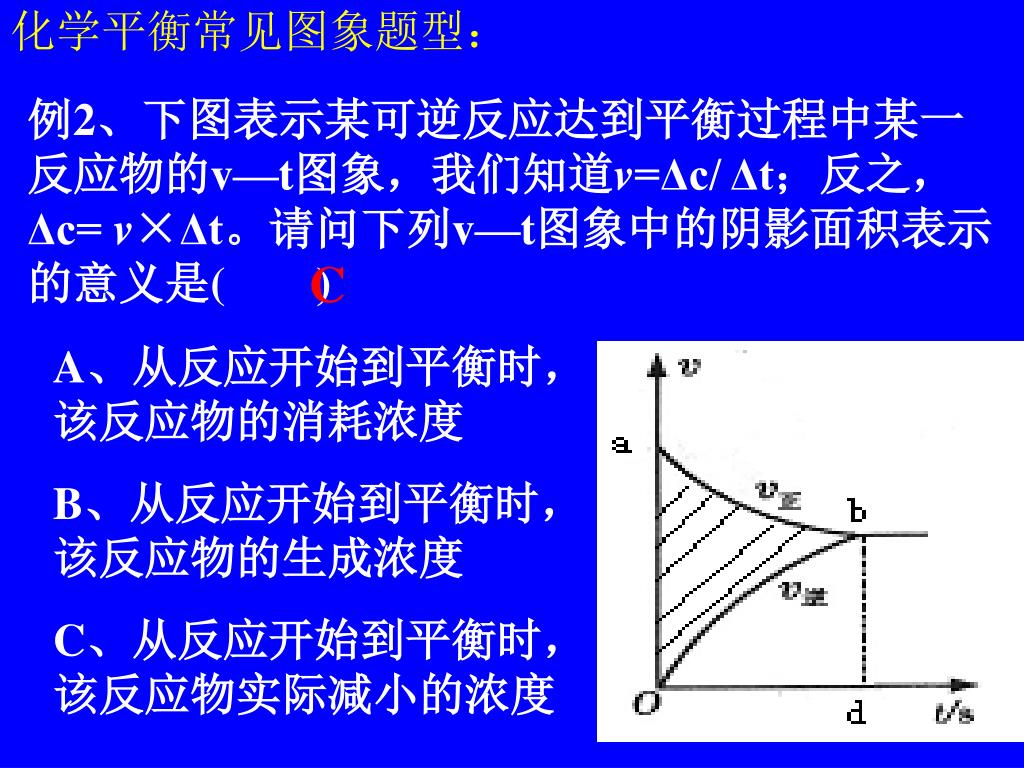

5. 化学平衡常见图象题型： 例2、下图表示某可逆反应达到平衡过程中某一反应物的v—t图象，我们知道v=Δc/ Δt；反之，Δc= v×Δt。请问下列v—t图象中的阴影面积表示的意义是( ) C A、从反应开始到平衡时，该反应物的消耗浓度 B、从反应开始到平衡时，该反应物的生成浓度 C、从反应开始到平衡时，该反应物实际减小的浓度

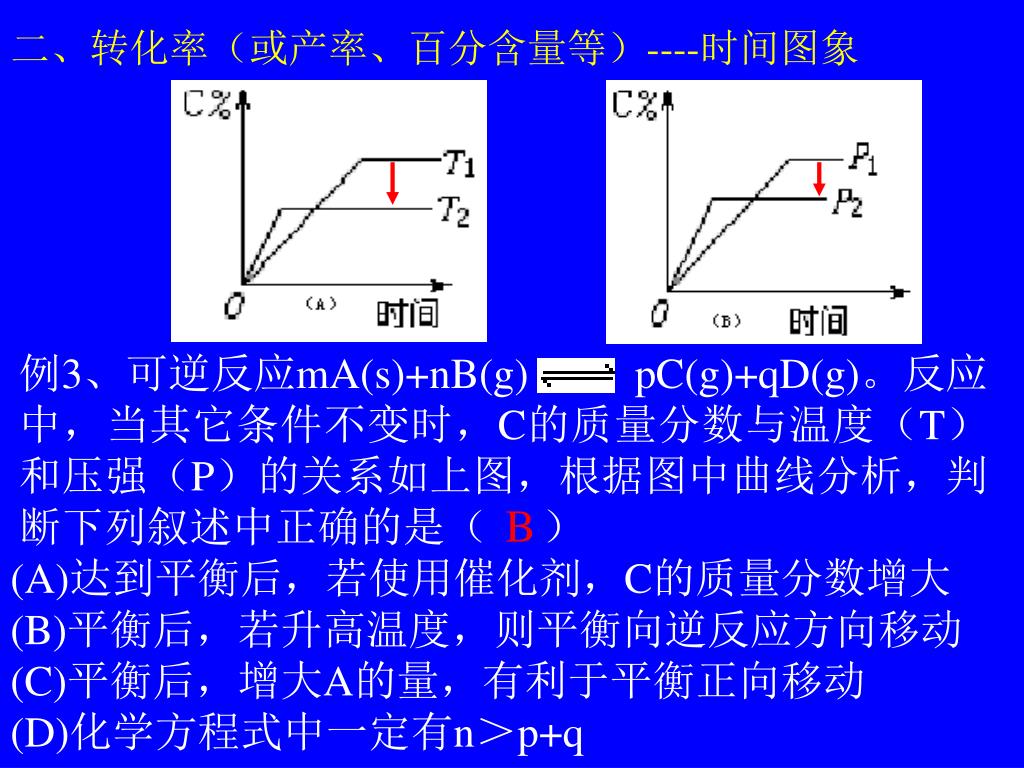

6. 二、转化率（或产率、百分含量等）----时间图象二、转化率（或产率、百分含量等）----时间图象 例3、可逆反应mA(s)+nB(g) pC(g)+qD(g)。反应中，当其它条件不变时，C的质量分数与温度（T）和压强（P）的关系如上图，根据图中曲线分析，判断下列叙述中正确的是（ ） B (A)达到平衡后，若使用催化剂，C的质量分数增大 (B)平衡后，若升高温度，则平衡向逆反应方向移动 (C)平衡后，增大A的量，有利于平衡正向移动 (D)化学方程式中一定有n＞p+q

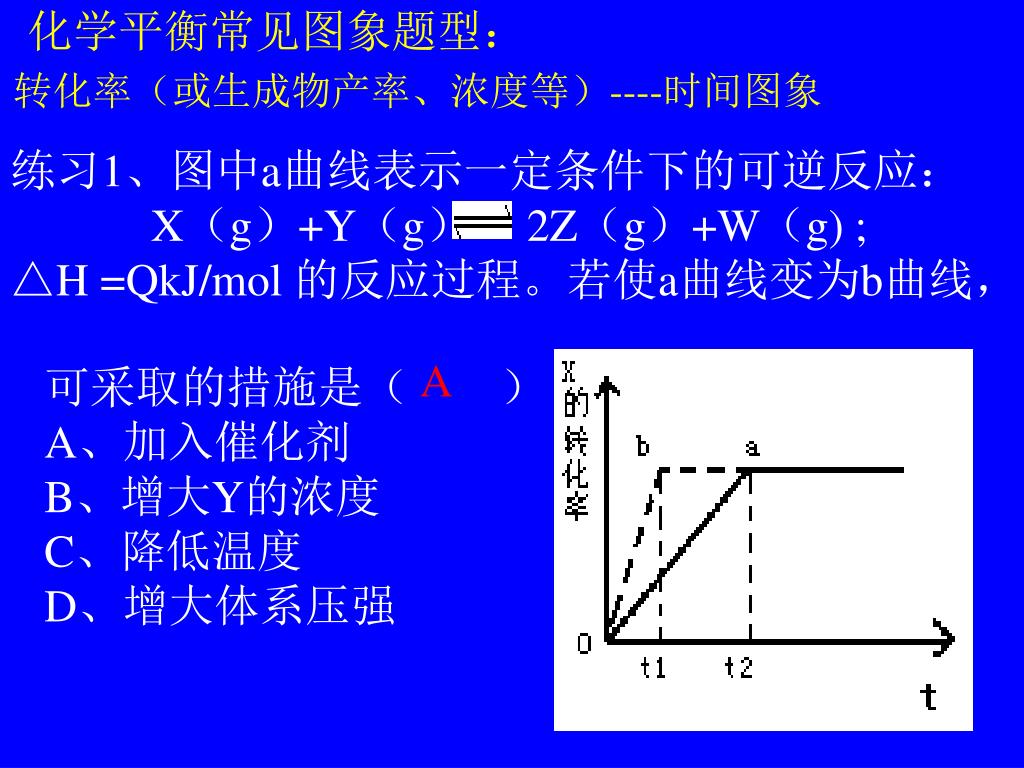

7. 化学平衡常见图象题型： 二、转化率（或生成物产率、浓度等）----时间图象 练习1、图中a曲线表示一定条件下的可逆反应： X（g）+Y（g） 2Z（g）+W（g) ; △H =QkJ/mol的反应过程。若使a曲线变为b曲线， 可采取的措施是（ ） A、加入催化剂 B、增大Y的浓度 C、降低温度 D、增大体系压强 A

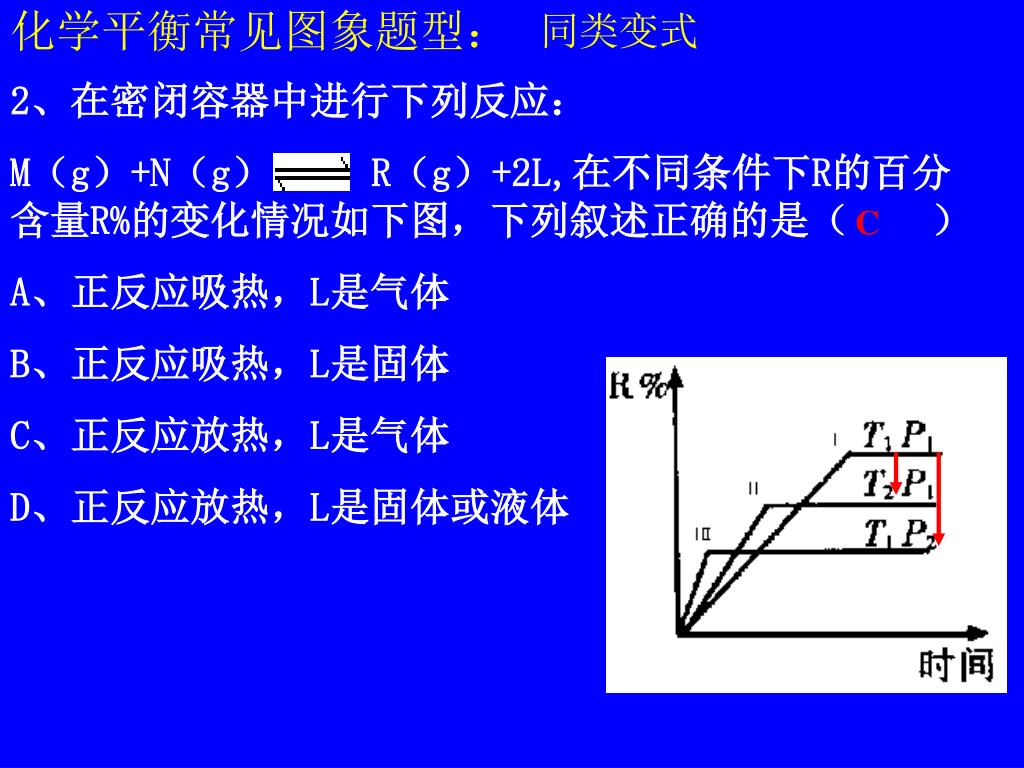

8. 化学平衡常见图象题型： 同类变式 2、在密闭容器中进行下列反应： M（g）+N（g） R（g）+2L,在不同条件下R的百分含量R%的变化情况如下图，下列叙述正确的是（ ） A、正反应吸热，L是气体 B、正反应吸热，L是固体 C、正反应放热，L是气体 D、正反应放热，L是固体或液体 C

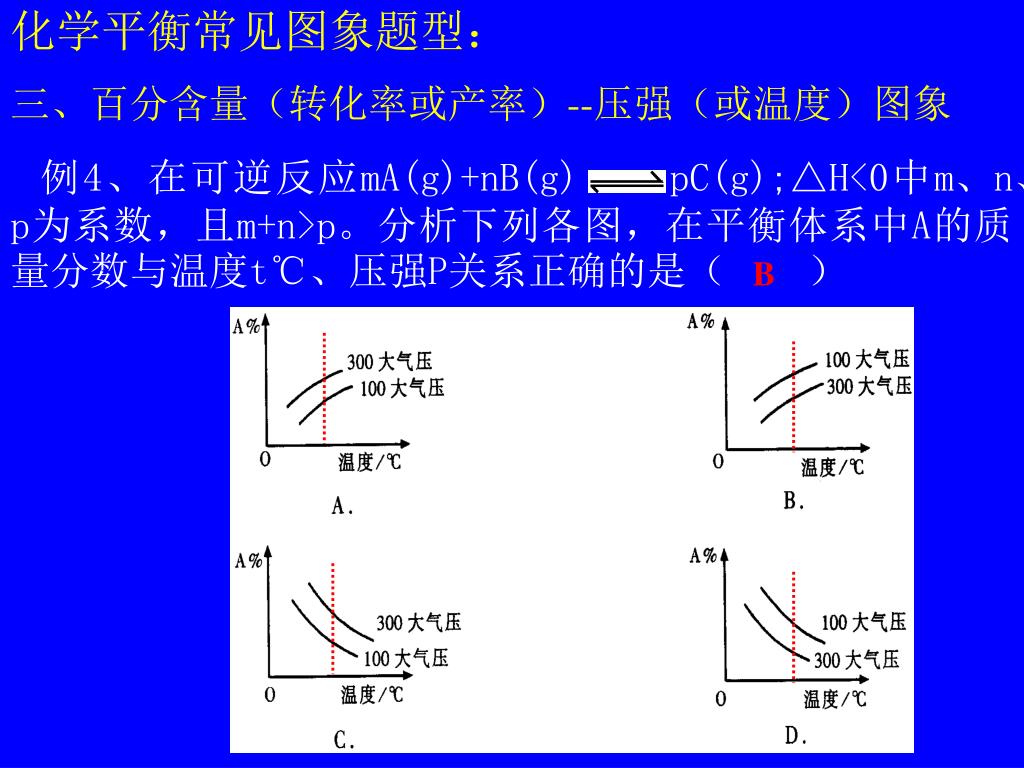

9. 化学平衡常见图象题型： 三、百分含量（转化率或产率）--压强（或温度）图象 例4、在可逆反应mA(g)+nB(g) pC(g);△H<0中m、n、p为系数，且m+n>p。分析下列各图，在平衡体系中A的质量分数与温度t℃、压强P关系正确的是（ ） B

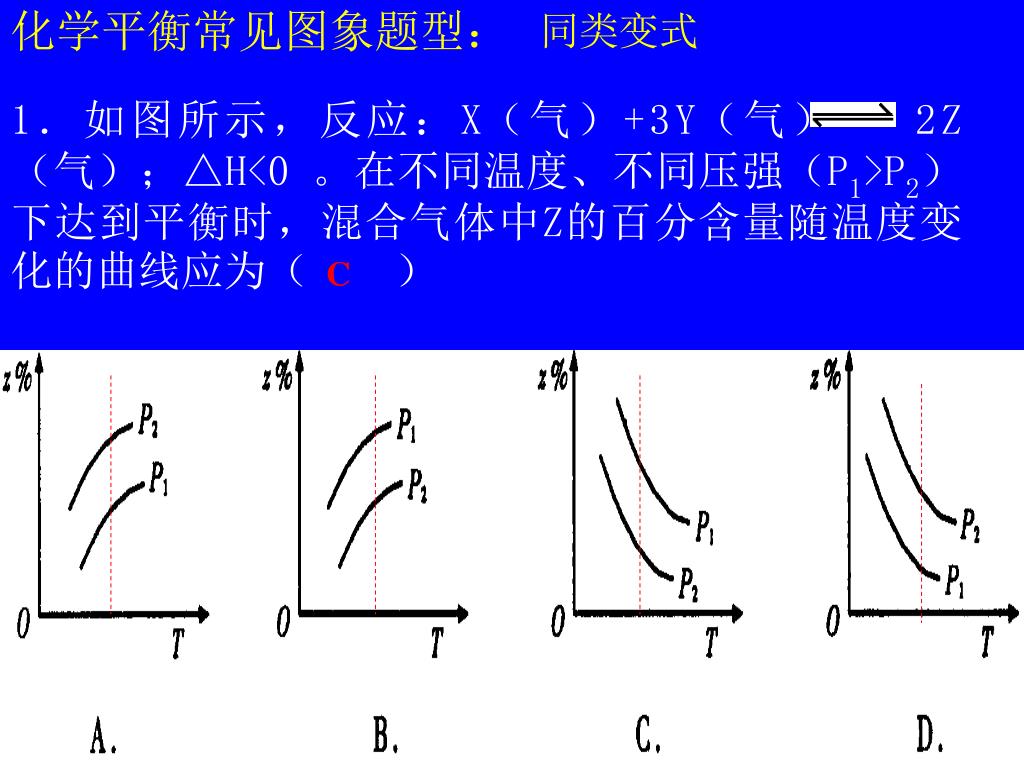

10. 化学平衡常见图象题型： 同类变式 1．如图所示，反应：X（气）+3Y（气） 2Z（气）；△H<0 。在不同温度、不同压强（P1>P2）下达到平衡时，混合气体中Z的百分含量随温度变化的曲线应为（ ） C

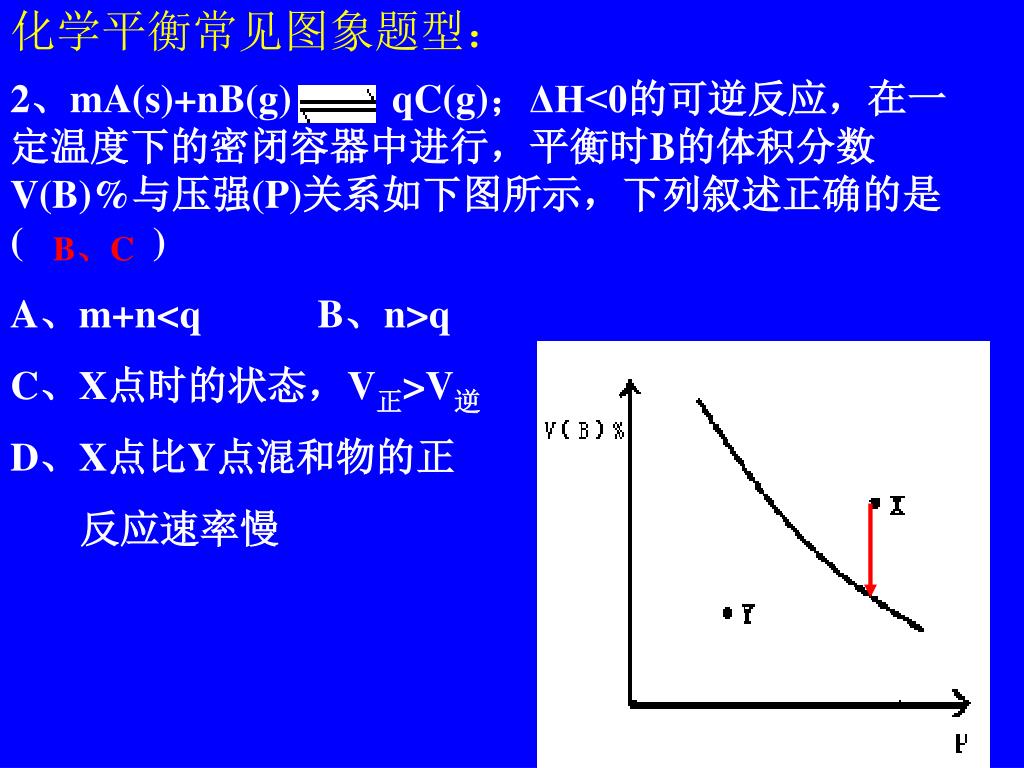

11. 化学平衡常见图象题型： 2、mA(s)+nB(g) qC(g)；ΔH<0的可逆反应，在一定温度下的密闭容器中进行，平衡时B的体积分数V(B)%与压强(P)关系如下图所示，下列叙述正确的是( ) A、m+n<q B、n>q C、X点时的状态，V正>V逆 D、X点比Y点混和物的正 反应速率慢 B、C

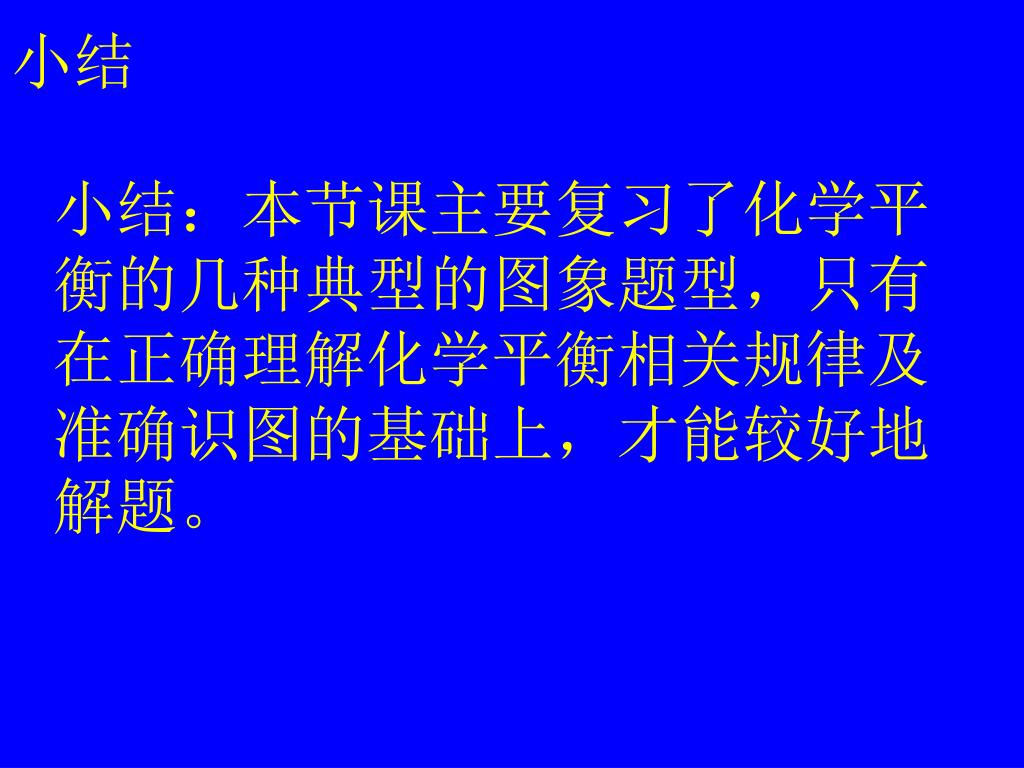

12. 小结 小结：本节课主要复习了化学平衡的几种典型的图象题型，只有在正确理解化学平衡相关规律及准确识图的基础上，才能较好地解题。

13. 再见
