第一章 建筑承载系统

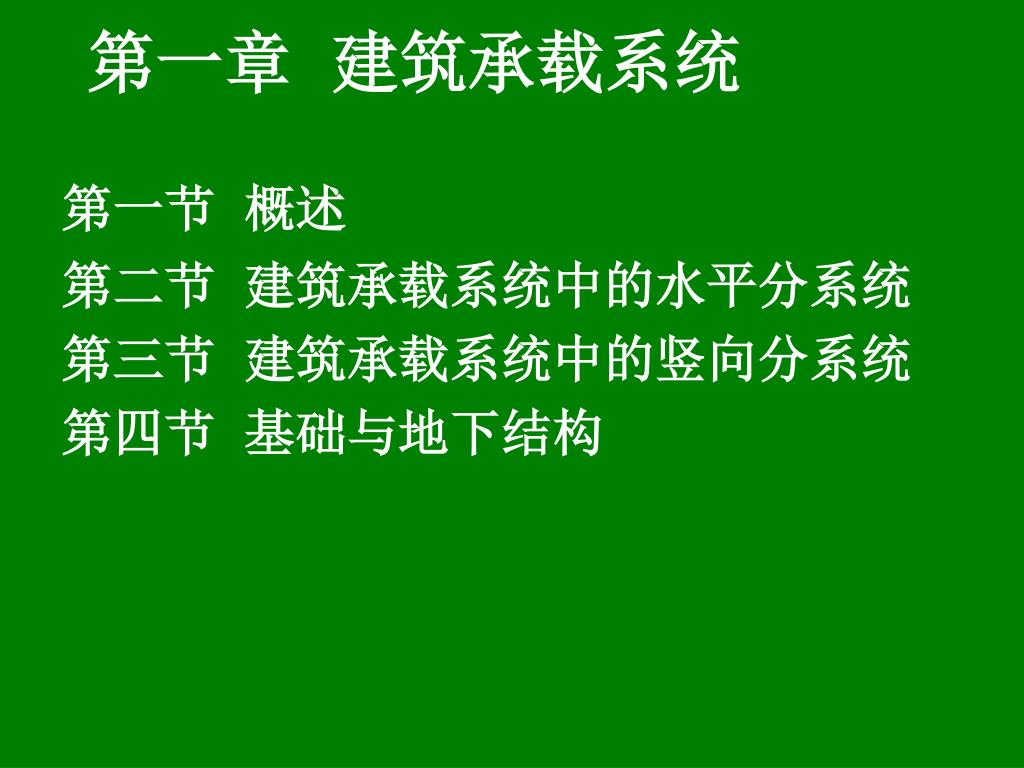

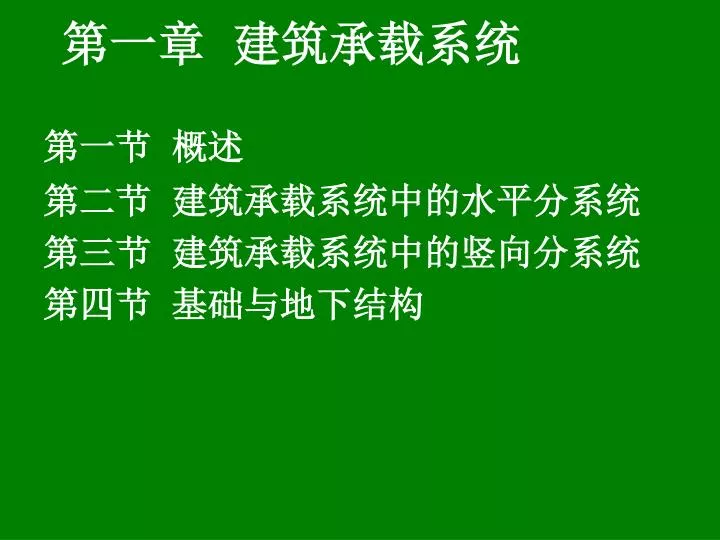

1. 第一章 建筑承载系统 第二节 建筑承载系统中的水平分系统 第三节 建筑承载系统中的竖向分系统 第四节 基础与地下结构 第一节 概述

2. 第一章 建筑承载系统 • 建筑承载系统的基本功能 • 建筑承载系统及其工作特点 • 对建筑承载系统的基本要求 • 常用建筑结构体系 第一节 概述

3. 建筑承载系统的基本功能 结构上的作用 第一章 建筑承载系统 结构上各种分布力或集中力的集合 • 拉、压、弯、剪、扭等内力 • 线位移、角位移、裂缝等变形 ——结构效应 直接作用 （荷载） • 建筑自重 • 人、家具设备等 • 风荷载 • 检修、施工、积灰荷载等

4. 建筑承载系统的基本功能 结构上的作用 第一章 建筑承载系统 结构上各种分布力或集中力的集合 引起结构产生约束变形或外加变形的原因 直接作用 （荷载） 间接作用 • 约束变形（温差作用） • 外加变形（沉降作用、地震作用） • 建筑自重 • 人、家具设备等 • 风荷载 • 检修、施工、积灰荷载等

5. 荷载的分类 按随时间的变化分——永久荷载、可变荷载、偶然荷载 按随空间位置的变化分——固定荷载、可动荷载 按荷载施加的方向分——竖向荷载、水平荷载 按结构对荷载的反应分——静（态）荷载、动（态）荷载 第一章 建筑承载系统

6. 建筑承载系统的细分 结构水平分系统 结构竖向分系统 第一章 建筑承载系统 楼梯、屋架属于哪个分系统？为什么？

7. 对建筑承载系统的基本要求 如何满足这些基本要求？ 第一章 建筑承载系统 • 足够的承载能力 • 良好的抗变形能力 • 足够的抗震能力 • 承载能力——适宜的结构材料和强度等级、合理的构件截面形状及必要的尺寸 • 抗变形能力——水平构件要有足够的刚度；竖向构件要有可靠的稳定性 • 抗震能力——保证结构的整体性，并具有良好的延性

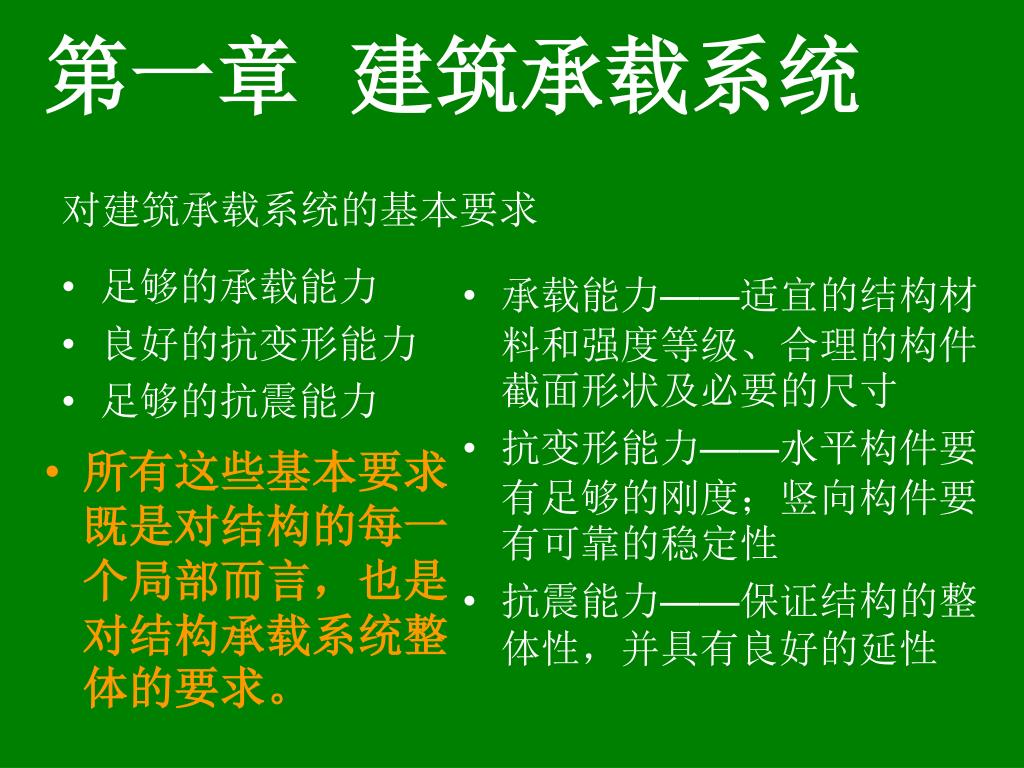

8. 对建筑承载系统的基本要求 第一章 建筑承载系统 • 足够的承载能力 • 良好的抗变形能力 • 足够的抗震能力 • 承载能力——适宜的结构材料和强度等级、合理的构件截面形状及必要的尺寸 • 抗变形能力——水平构件要有足够的刚度；竖向构件要有可靠的稳定性 • 抗震能力——保证结构的整体性，并具有良好的延性 • 所有这些基本要求既是对结构的每一个局部而言，也是对结构承载系统整体的要求。

9. 第一章 建筑承载系统

10. 常用建筑结构体系 建筑的结构类型多种多样，非常丰富。但如果从结构竖向分系统分一下类的话，就主要只有两种了。 墙承载结构 柱承载结构 第一章 建筑承载系统

11. 墙承载结构体系的组成及材料 水平分系统 ——钢筋砼楼板、钢筋砼屋顶结构层（梁板或屋架等，屋架还有采用木材和钢材的）、楼梯结构层、阳台板、雨篷板、挑檐板等 竖向分系统 ——砖石墙体、砼空心承重砌块等（主要用于多层建筑） ——钢筋砼剪力墙等（主要用于高层建筑） 第一章 建筑承载系统

12. 墙承载结构体系的组成及材料 第一章 建筑承载系统 建筑物高度增高时，结构竖向分系统会发生结构材料的变化，那么，结构水平分系统会由于建筑物的高度增高而发生变化吗？

13. 墙承载结构体系的功能作用 ——水平分系统 第一章 建筑承载系统 • 承受竖向荷载 • 传递水平荷载 • 约束结构墙体 VS

14. 墙承载结构体系的功能作用 ——竖向分系统 第一章 建筑承载系统 • 承受和传递竖向荷载 • 承受和传递水平荷载 • 加强结构整体水平刚度

15. 墙承载结构体系的基本构造要求 一般要求 结构整体刚度要求 房屋总高度要求 结构整体性要求 第一章 建筑承载系统 ——平面布置时，结构墙体宜连续、对齐，并尽可能布置得均匀对称 ——剖面布置时，结构墙体应上下层连续并对齐，大房间尽量布置在顶层 ——墙体上应控制开洞的面积，洞口位置宜上下对齐，并应避免在洞口上部直接设置集中荷载

16. 墙承载结构体系的基本构造要求 结构整体刚度要求 第一章 建筑承载系统

17. 墙承载结构体系的基本构造要求 房屋总高度要求（影响因素） 第一章 建筑承载系统 ——结构材料的承载能力 ——结构的整体刚度

18. 第一章 建筑承载系统 规则结构宜符合下列各项要求： 1）房屋平面的局部突出部分的长度b不大于其宽度l，且不大于该方向总长度B的30％，即满足b/l≤1且b/B≤0.3；

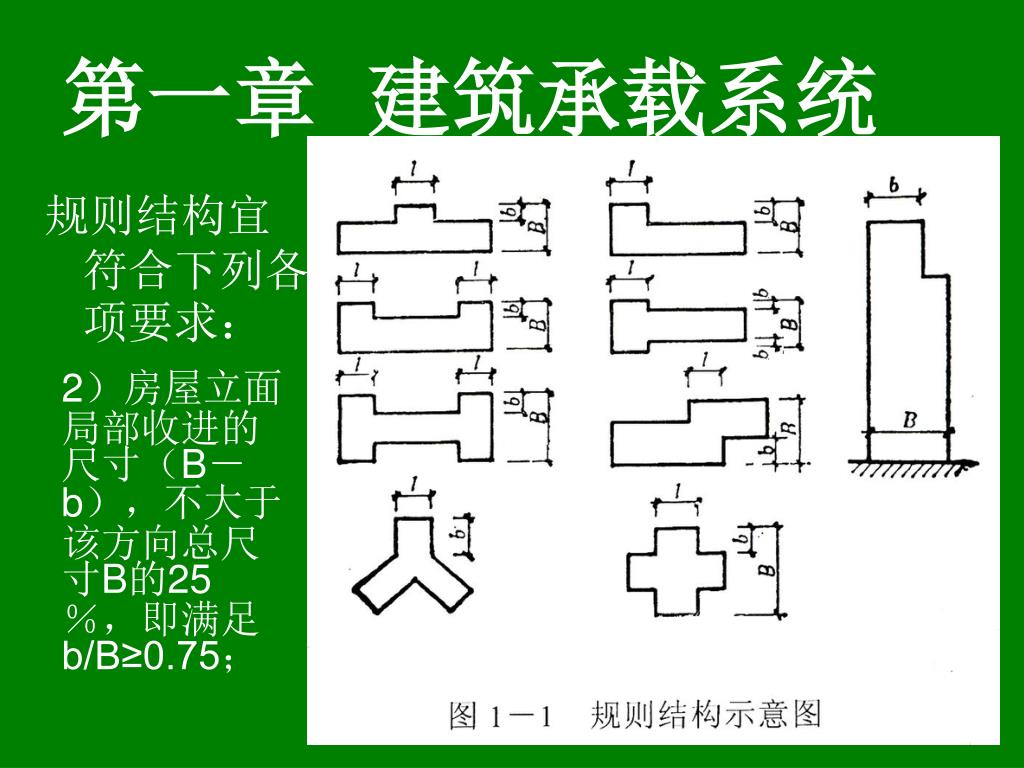

19. 第一章 建筑承载系统 规则结构宜符合下列各项要求： 2）房屋立面局部收进的尺寸（B－b），不大于该方向总尺寸B的25％，即满足b/B≥0.75；

20. 第一章 建筑承载系统 规则结构宜符合下列各项要求： 3）楼层刚度不小于其相邻上层刚度的70％，且连续三层总的刚度降低不超过50％，即满足Ki/Ki+1≥0.7且Ki/Ki+3≥0.5；

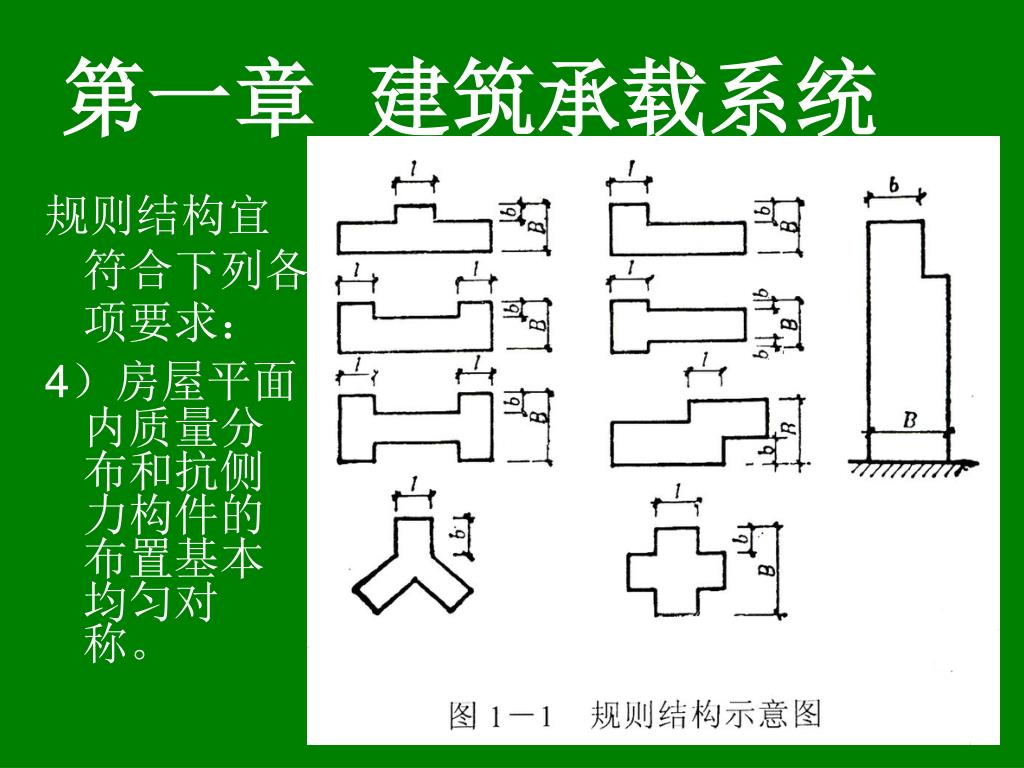

21. 第一章 建筑承载系统 规则结构宜符合下列各项要求： 4）房屋平面内质量分布和抗侧力构件的布置基本均匀对称。

22. 墙承载结构体系的基本构造要求 ——主要措施：圈梁、构造柱（芯柱） ——圈梁、构造柱（芯柱）的设置要求 ——圈梁、构造柱（芯柱）的作用原理 第一章 建筑承载系统 • 结构整体性要求

23. 墙承载结构体系的基本构造要求 ——圈梁、构造柱（芯柱）的设置要求 第一章 建筑承载系统 • 结构整体性要求

24. 墙承载结构体系的基本构造要求 ——圈梁、构造柱（芯柱）的作用原理 第一章 建筑承载系统 • 结构整体性要求

25. 第一章 建筑承载系统

26. 墙承载结构体系的基本构造要求 ——圈梁、构造柱（芯柱）的作用原理 第一章 建筑承载系统 • 结构整体性要求

27. 墙承载结构体系的基本构造要求 ——圈梁、构造柱（芯柱）的作用原理 第一章 建筑承载系统 • 结构整体性要求

28. 墙承载结构体系的基本构造要求 ——圈梁、构造柱（芯柱）的作用原理 第一章 建筑承载系统 • 结构整体性要求

29. 柱承载结构体系的组成及材料 （包括柱承载结构和柱墙混合承载结构） 水平分系统 ——同“墙承载结构体系” 竖向分系统 ——钢筋混凝土或钢柱 ——钢筋混凝土剪力墙 ——钢筋混凝土筒体 第一章 建筑承载系统

30. 柱承载结构体系的功能作用 ——水平分系统 与墙承载结构中的水平分系统的功能作用一样吗？ 第一章 建筑承载系统

31. 柱承载结构体系的功能作用 ——竖向分系统 与墙承载结构中的竖向分系统的功能作用一样吗？ 注意柱与墙在传递水平荷载这一功能作用中的不同 柱承载结构与墙承载结构的不同，柱墙混合承载结构中柱与墙的不同 第一章 建筑承载系统

32. 柱承载结构体系的基本构造要求 一般要求 房屋总高度要求 结构整体刚度要求 第一章 建筑承载系统 ——柱网平面应尽量做到规则、均匀、对称，柱在平面同一方向应尽量对齐，横向与纵向剪力墙宜相连以形成较稳定的平面形状 ——结构剖面布置时，应使柱以及剪力墙分别在各楼层之间上下连续贯通并对齐，柱及剪力墙必须深入地下以形成牢固的基础，无柱大空间应布置在顶层 ——框架及剪力墙宜双向布置，柱、梁、剪力墙的中线宜重合

33. 柱承载结构体系的基本构造要求 房屋总高度要求 第一章 建筑承载系统

34. 柱承载结构体系的基本构造要求 结构整体刚度要求 第一章 建筑承载系统

35. 建筑技术是建筑师设计创作灵感之源
