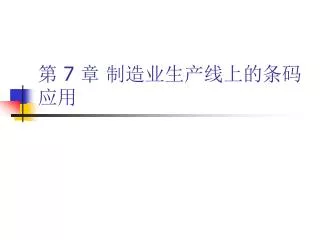

  1. 第 7 章 制造业生产线上的条码应用

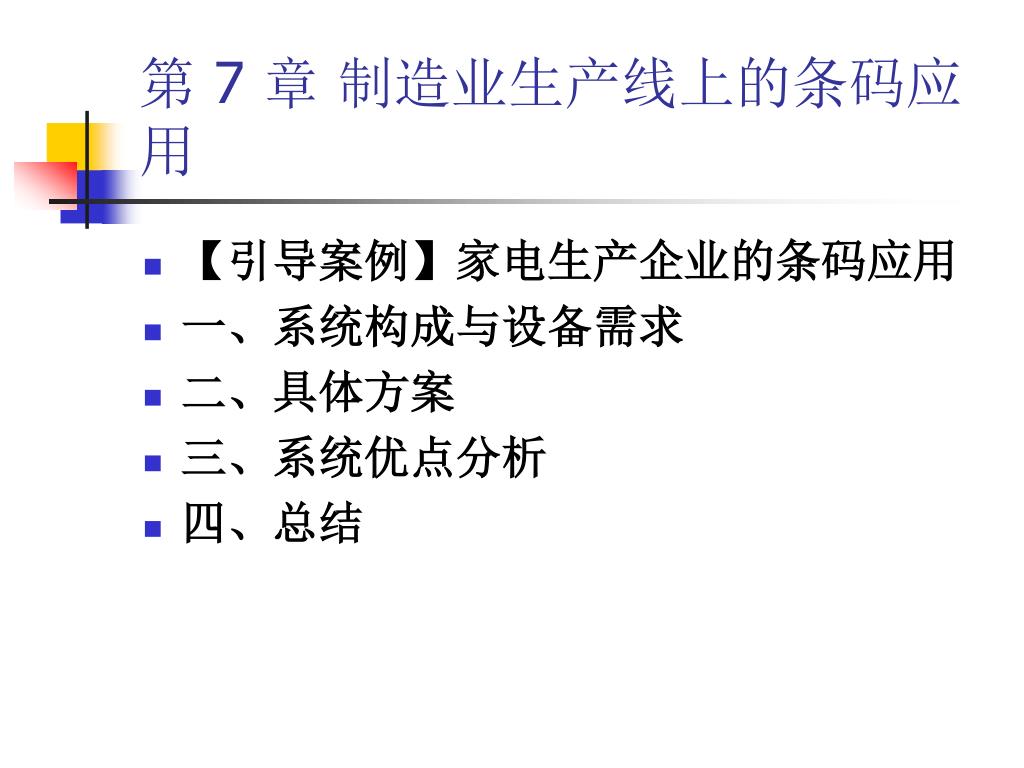

  2. 第 7 章 制造业生产线上的条码应用 • 【引导案例】家电生产企业的条码应用 • 一、系统构成与设备需求 • 二、具体方案 • 三、系统优点分析 • 四、总结

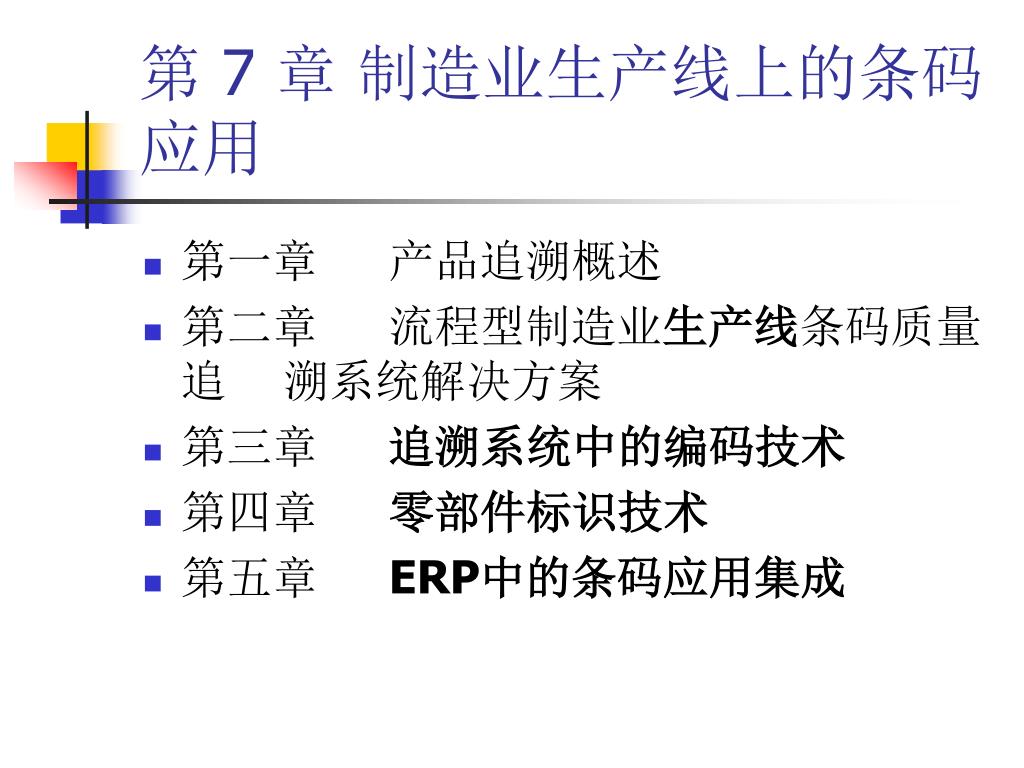

  3. 第 7 章 制造业生产线上的条码应用 • 第一章 产品追溯概述 • 第二章 流程型制造业生产线条码质量追 溯系统解决方案 • 第三章 追溯系统中的编码技术 • 第四章 零部件标识技术 • 第五章 ERP中的条码应用集成

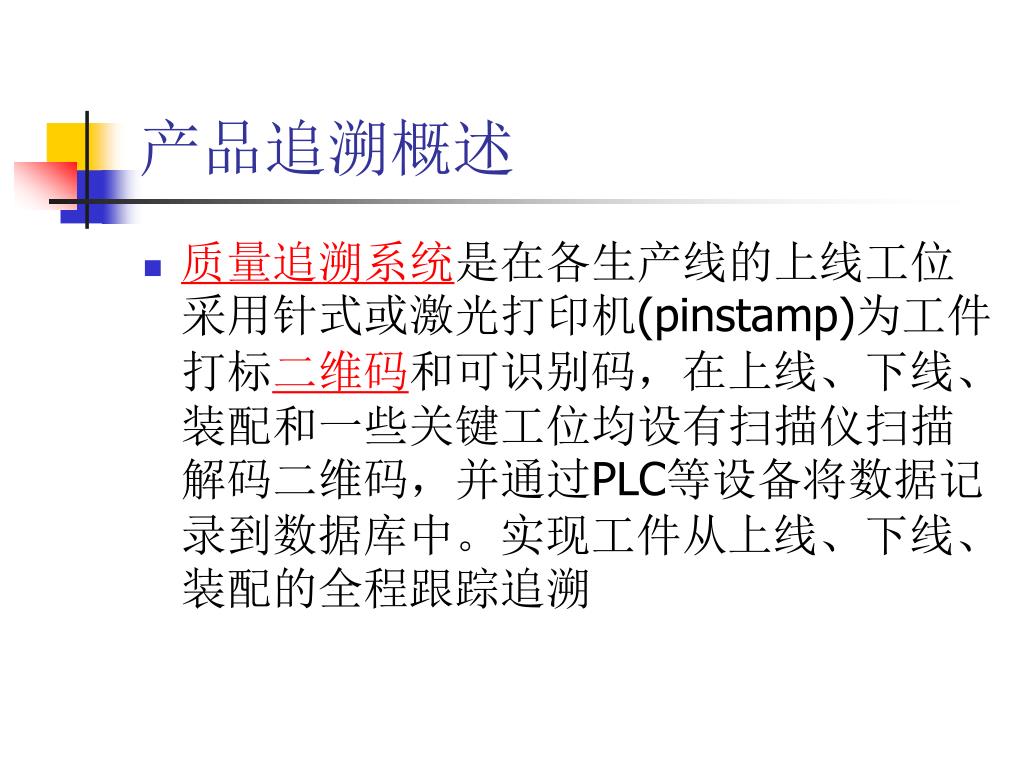

  4. 产品追溯概述 • 质量追溯系统是在各生产线的上线工位采用针式或激光打印机(pinstamp)为工件打标二维码和可识别码，在上线、下线、装配和一些关键工位均设有扫描仪扫描解码二维码，并通过PLC等设备将数据记录到数据库中。实现工件从上线、下线、装配的全程跟踪追溯

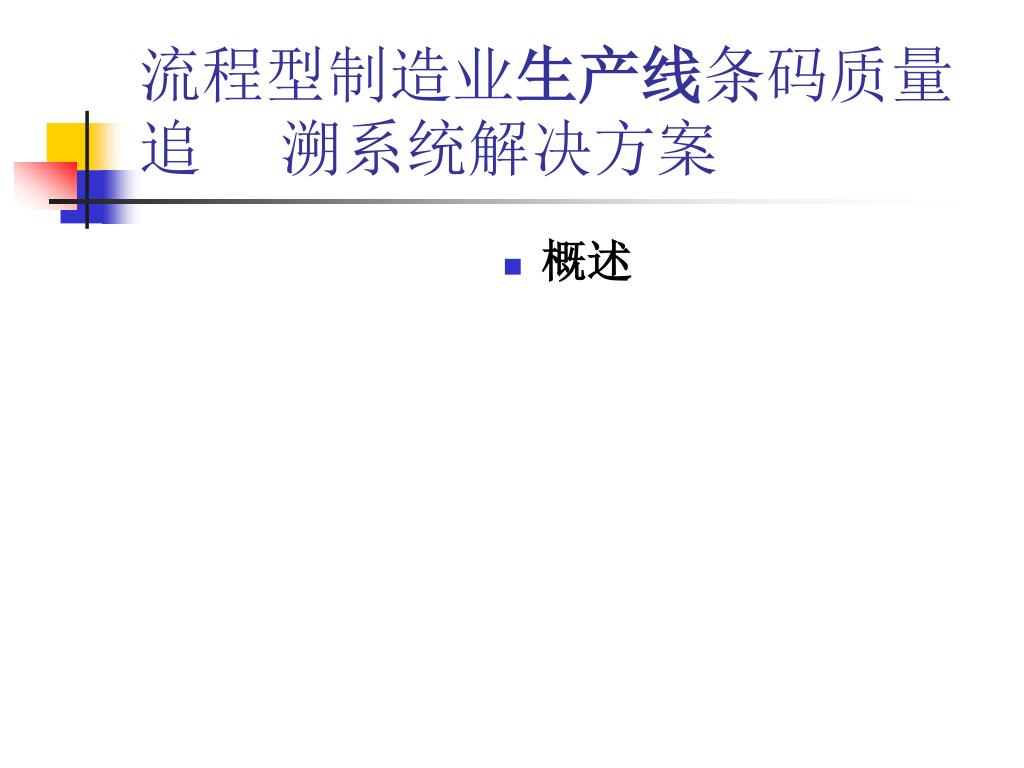

  5. 流程型制造业生产线条码质量追 溯系统解决方案 • 概述

  6. 追溯系统中的编码技术 • 为了追溯产品，系统必须完成下列工作: • 1．为追溯对象编码 • 2．编码的条码符号生成与印制 • 3．条码信息的采集与追溯

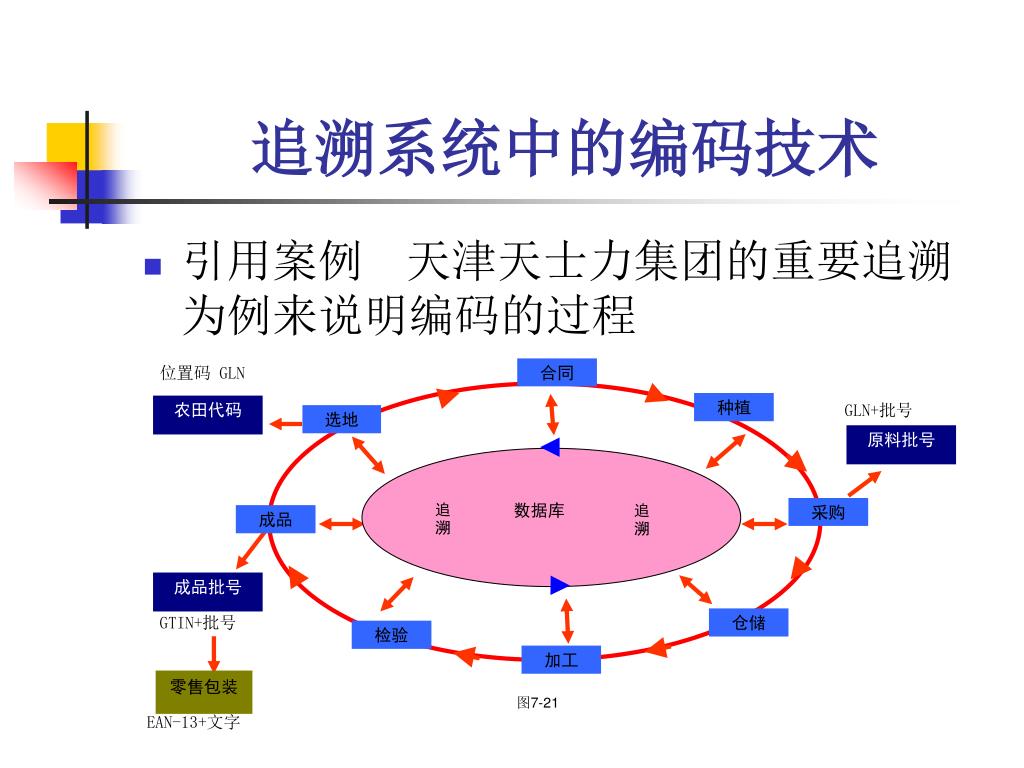

  7. GLN+批号 原料批号 合同 位置码 GLN 种植 选地 农田代码 采购 成品 数据库 追溯 追溯 成品批号 GTIN+批号 仓储 检验 加工 零售包装 EAN-13+文字 图7-21 追溯系统中的编码技术 • 引用案例 天津天士力集团的重要追溯为例来说明编码的过程

  8. 零部件标识技术 • 金属条码生成设备 • 理论知识 • 金属条码标签是利用精致激光打标机在经过特殊工序处理的金属铭牌上刻印一维或二维条码的高新技术产品。

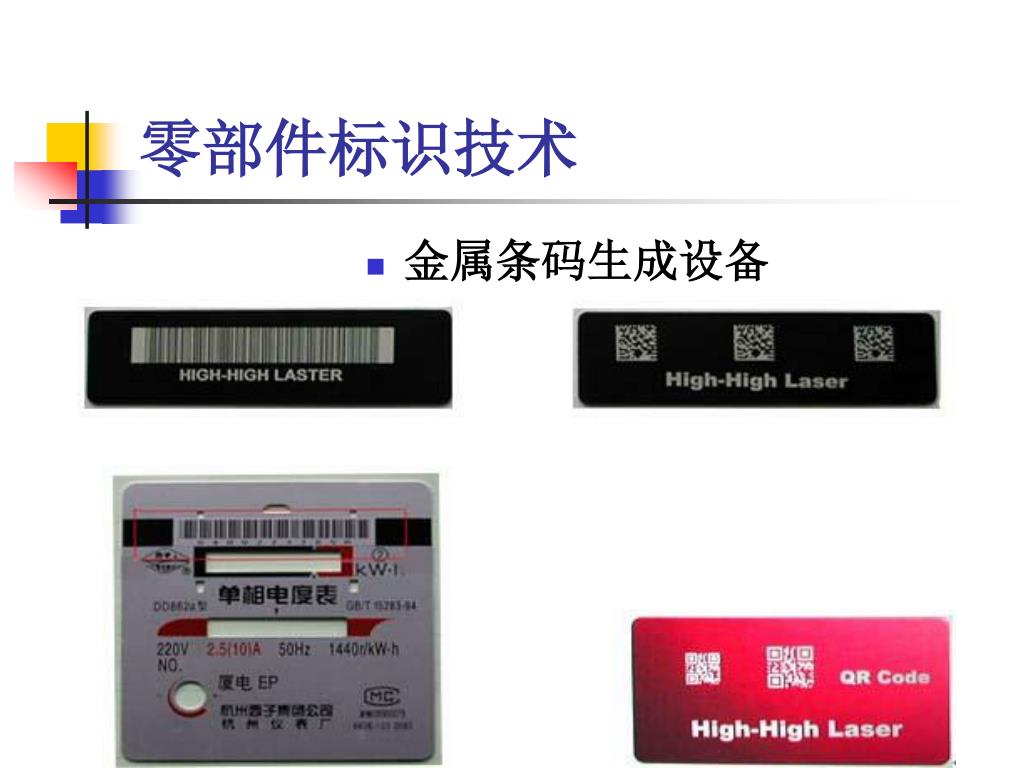

  9. 零部件标识技术 • 金属条码生成设备

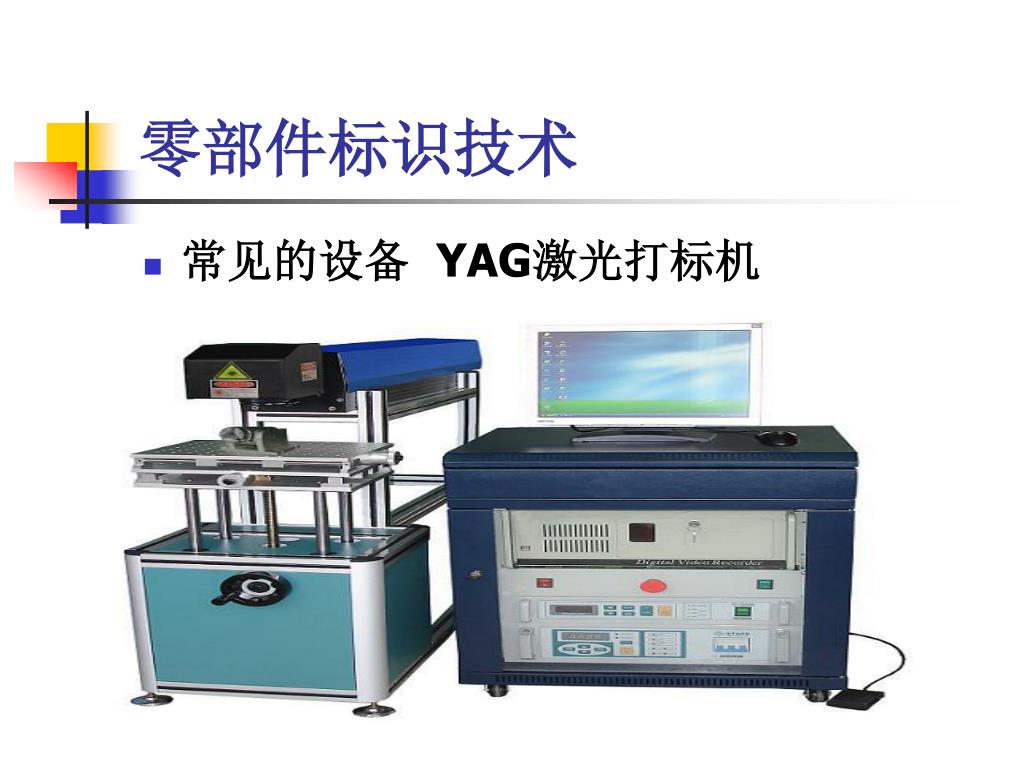

  10. 零部件标识技术 • 常见的设备 YAG激光打标机

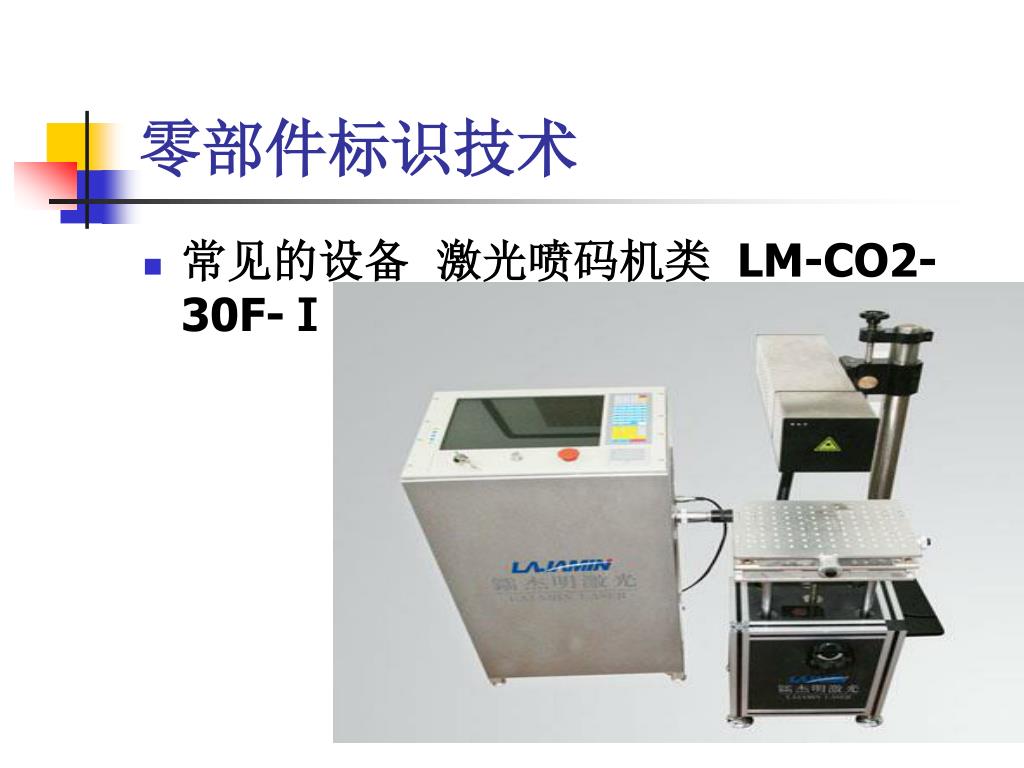

  11. 零部件标识技术 • 常见的设备 激光喷码机类 LM-CO2-30F-Ⅰ

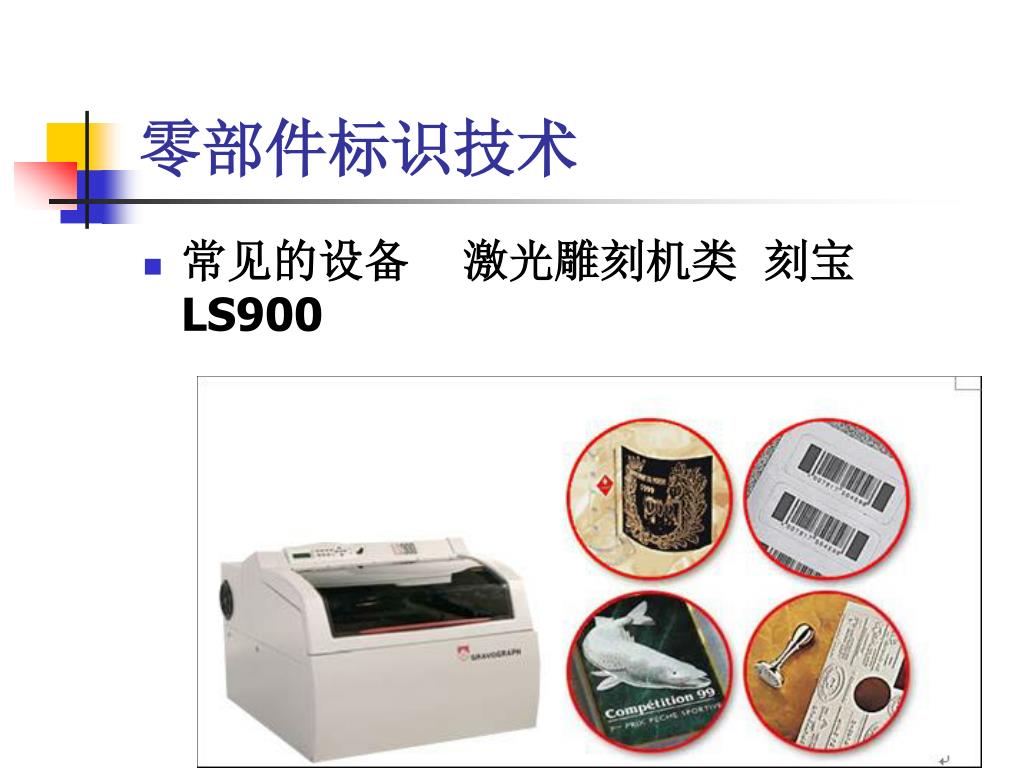

  12. 零部件标识技术 • 常见的设备 激光雕刻机类 刻宝LS900

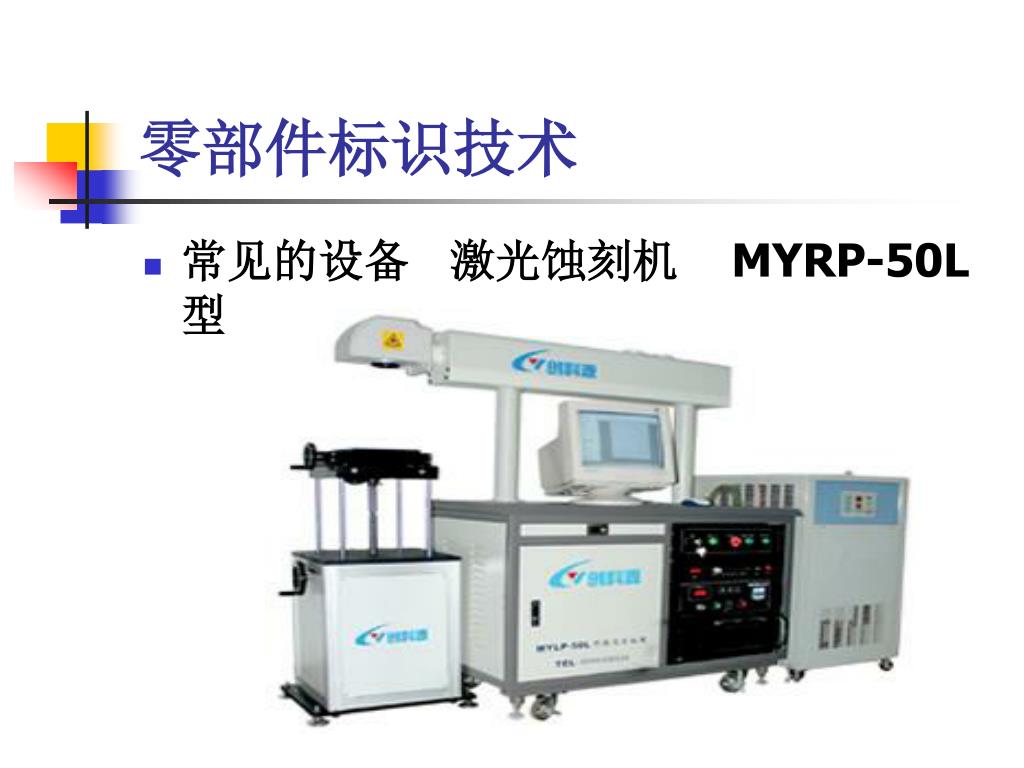

  13. 零部件标识技术 • 常见的设备 激光蚀刻机 MYRP-50L型

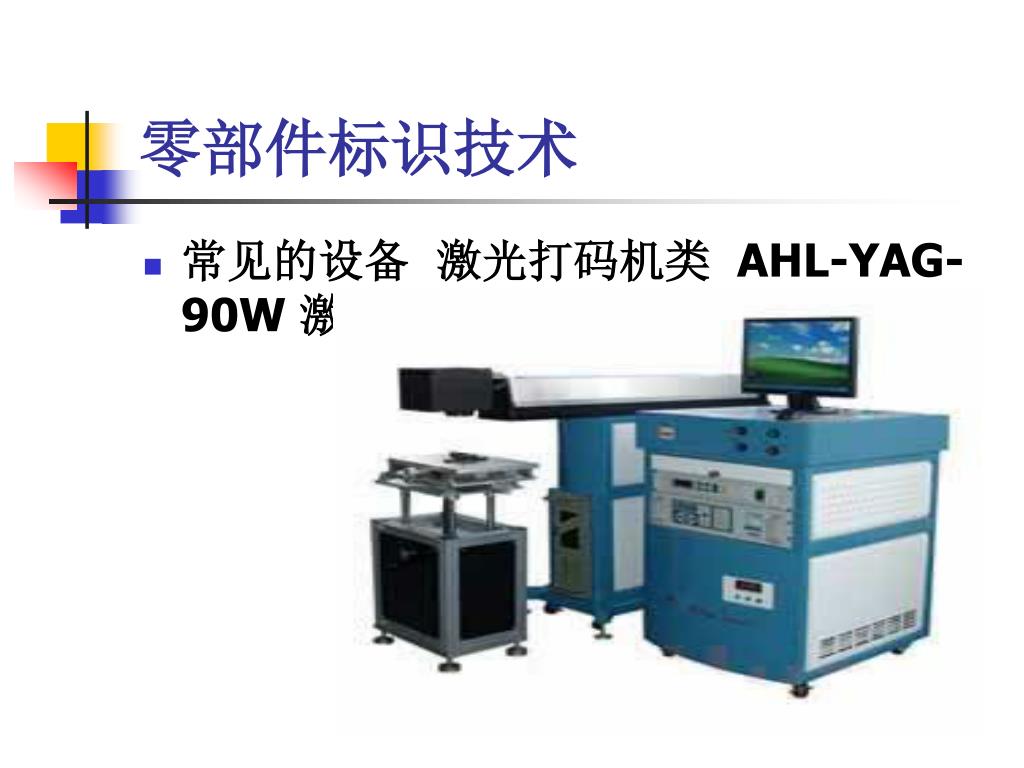

  14. 零部件标识技术 • 常见的设备 激光打码机类 AHL-YAG-90W 激光打标机

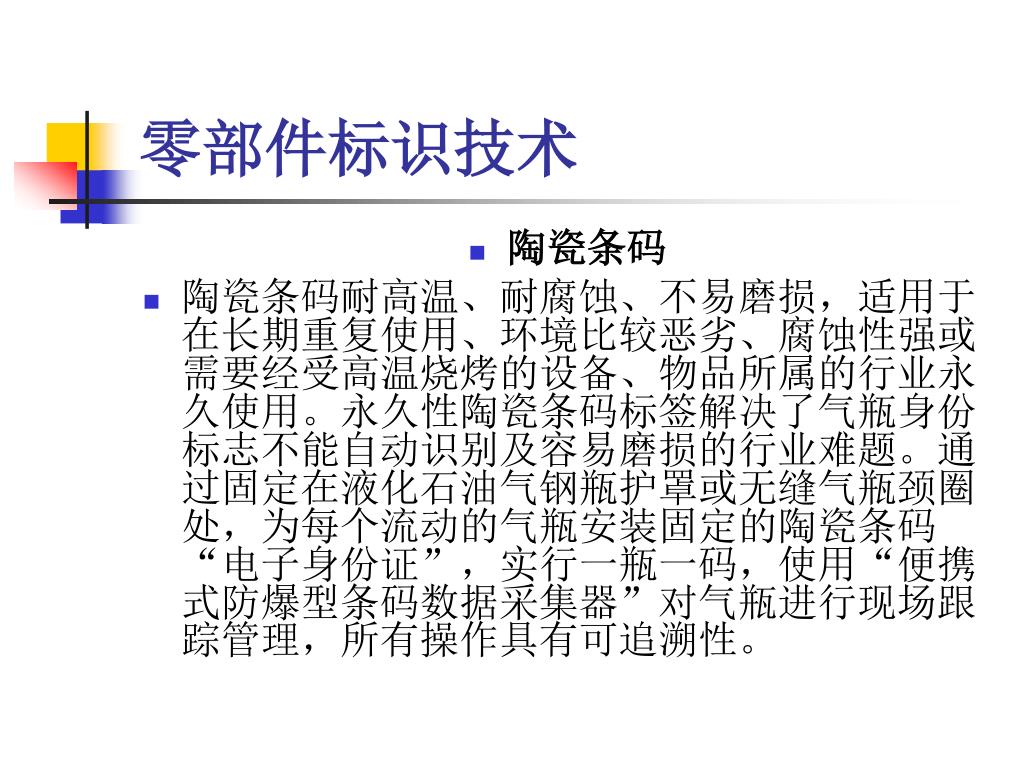

  15. 零部件标识技术 • 陶瓷条码 • 陶瓷条码耐高温、耐腐蚀、不易磨损，适用于在长期重复使用、环境比较恶劣、腐蚀性强或需要经受高温烧烤的设备、物品所属的行业永久使用。永久性陶瓷条码标签解决了气瓶身份标志不能自动识别及容易磨损的行业难题。通过固定在液化石油气钢瓶护罩或无缝气瓶颈圈处，为每个流动的气瓶安装固定的陶瓷条码“电子身份证”，实行一瓶一码，使用“便携式防爆型条码数据采集器”对气瓶进行现场跟踪管理，所有操作具有可追溯性。

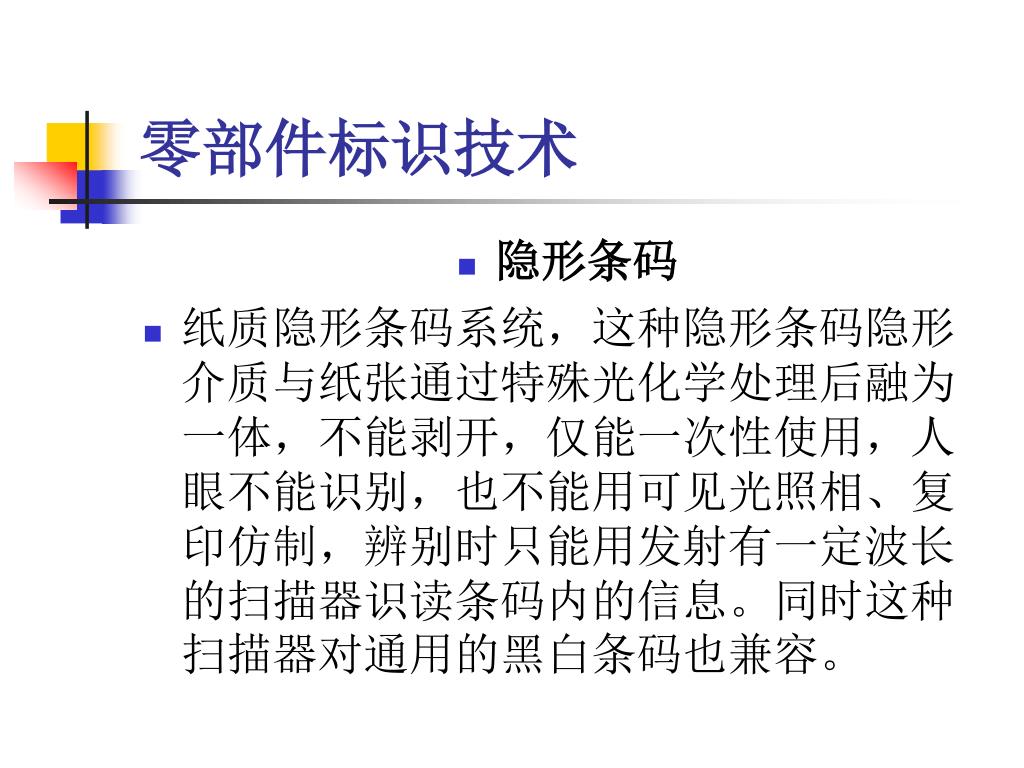

  16. 零部件标识技术 • 隐形条码 • 纸质隐形条码系统，这种隐形条码隐形介质与纸张通过特殊光化学处理后融为一体，不能剥开，仅能一次性使用，人眼不能识别，也不能用可见光照相、复印仿制，辨别时只能用发射有一定波长的扫描器识读条码内的信息。同时这种扫描器对通用的黑白条码也兼容。

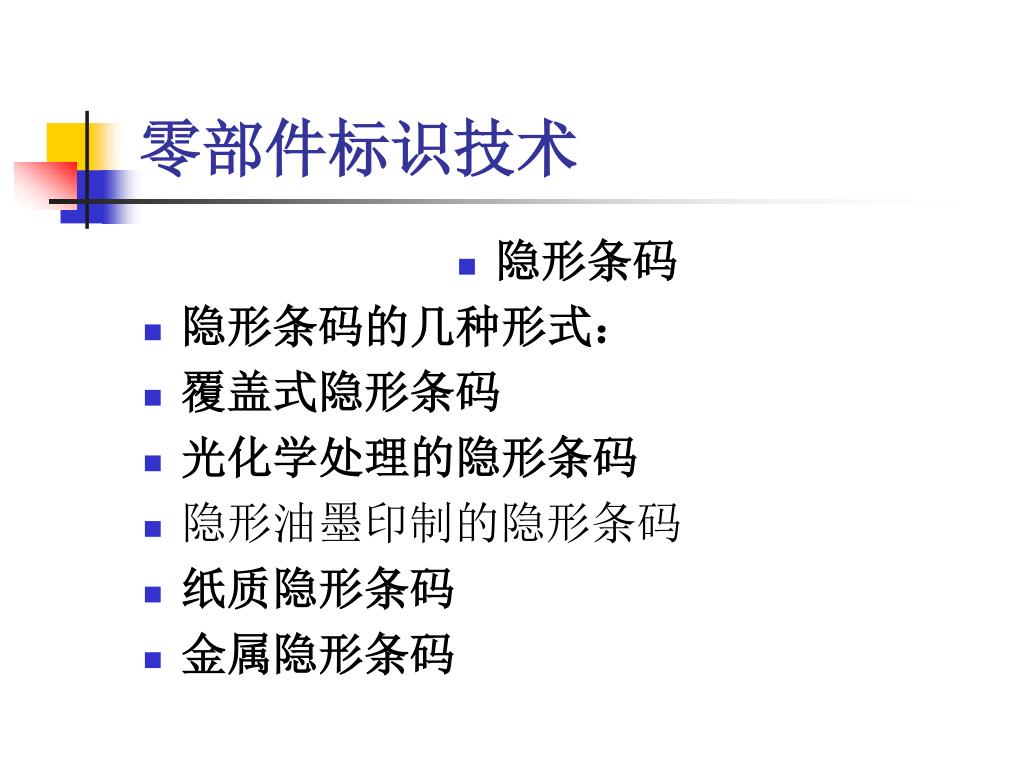

  17. 零部件标识技术 • 隐形条码 • 隐形条码的几种形式： • 覆盖式隐形条码 • 光化学处理的隐形条码 • 隐形油墨印制的隐形条码 • 纸质隐形条码 • 金属隐形条码

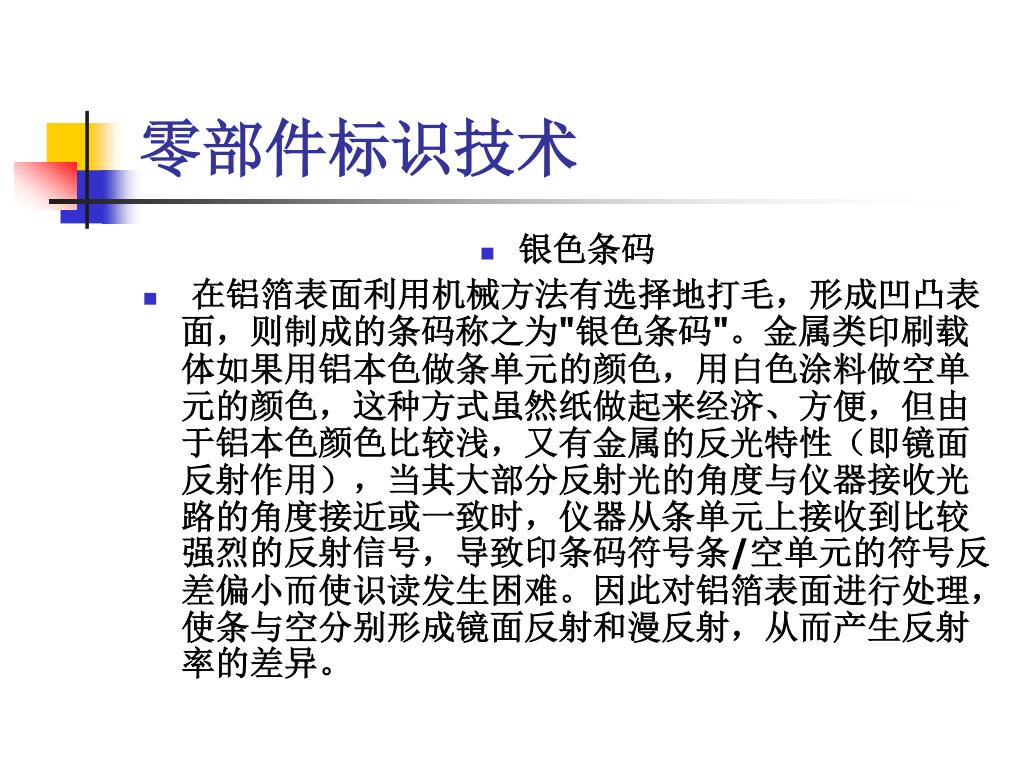

  18. 零部件标识技术 • 银色条码 • 在铝箔表面利用机械方法有选择地打毛，形成凹凸表面，则制成的条码称之为"银色条码"。金属类印刷载体如果用铝本色做条单元的颜色，用白色涂料做空单元的颜色，这种方式虽然纸做起来经济、方便，但由于铝本色颜色比较浅，又有金属的反光特性（即镜面反射作用），当其大部分反射光的角度与仪器接收光路的角度接近或一致时，仪器从条单元上接收到比较强烈的反射信号，导致印条码符号条/空单元的符号反差偏小而使识读发生困难。因此对铝箔表面进行处理，使条与空分别形成镜面反射和漫反射，从而产生反射率的差异。

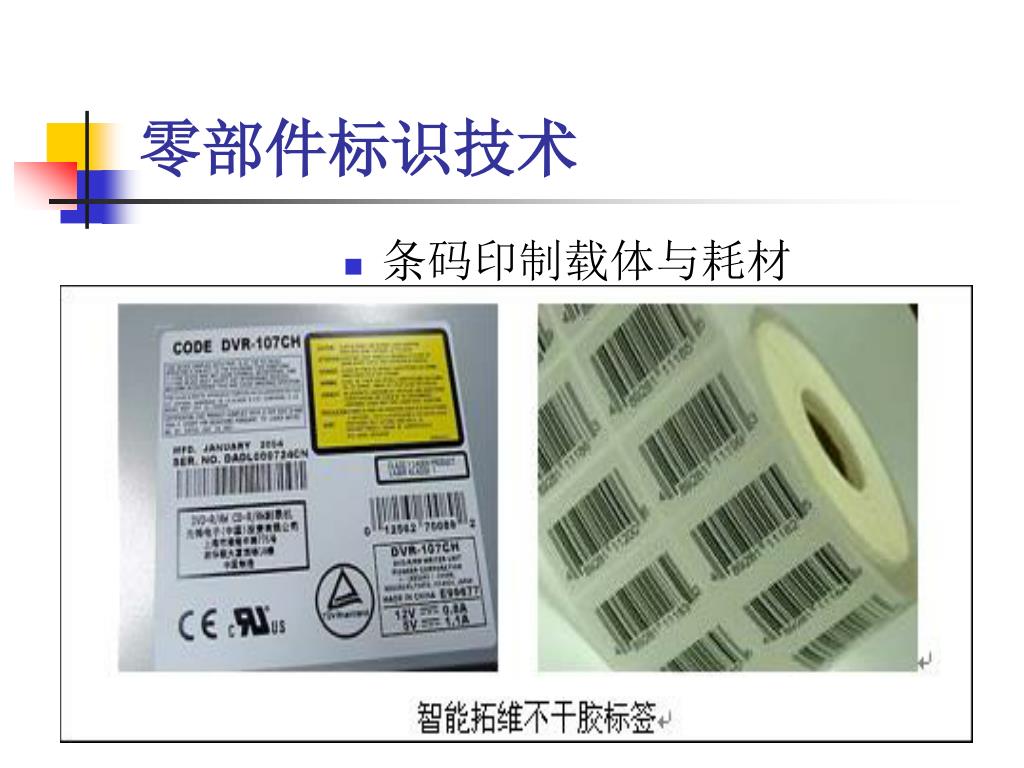

  19. 零部件标识技术 • 条码印制载体与耗材

  20. 零部件标识技术 • 条码印制载体与耗材

  21. 零部件标识技术

  22. 零部件标识技术

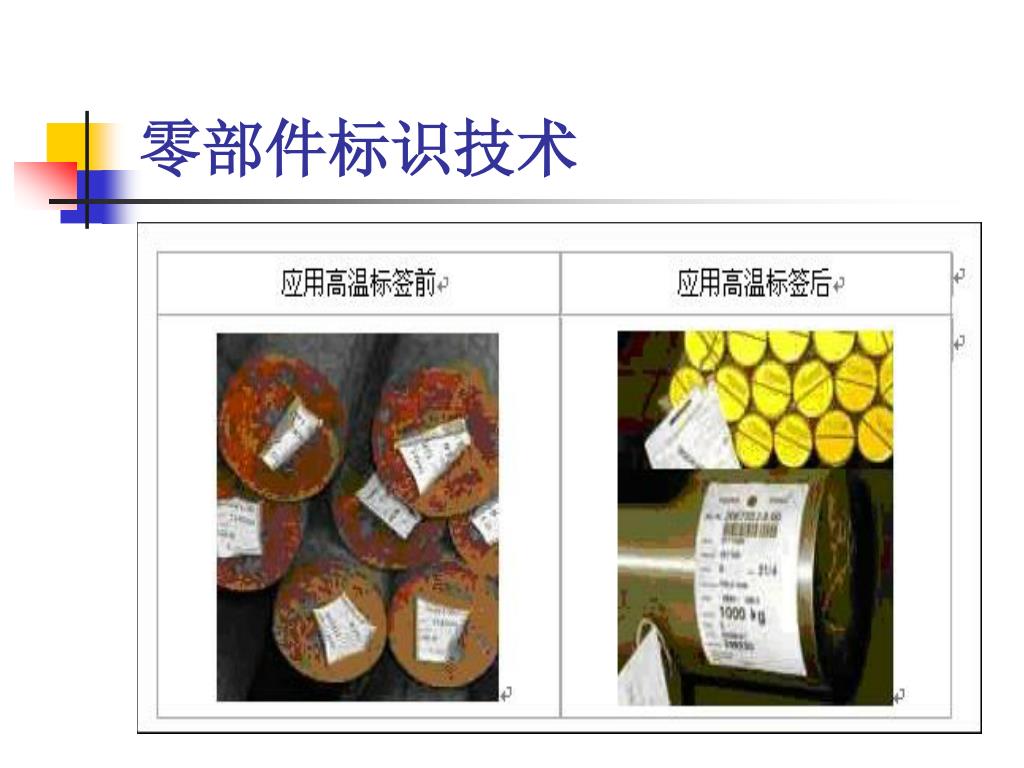

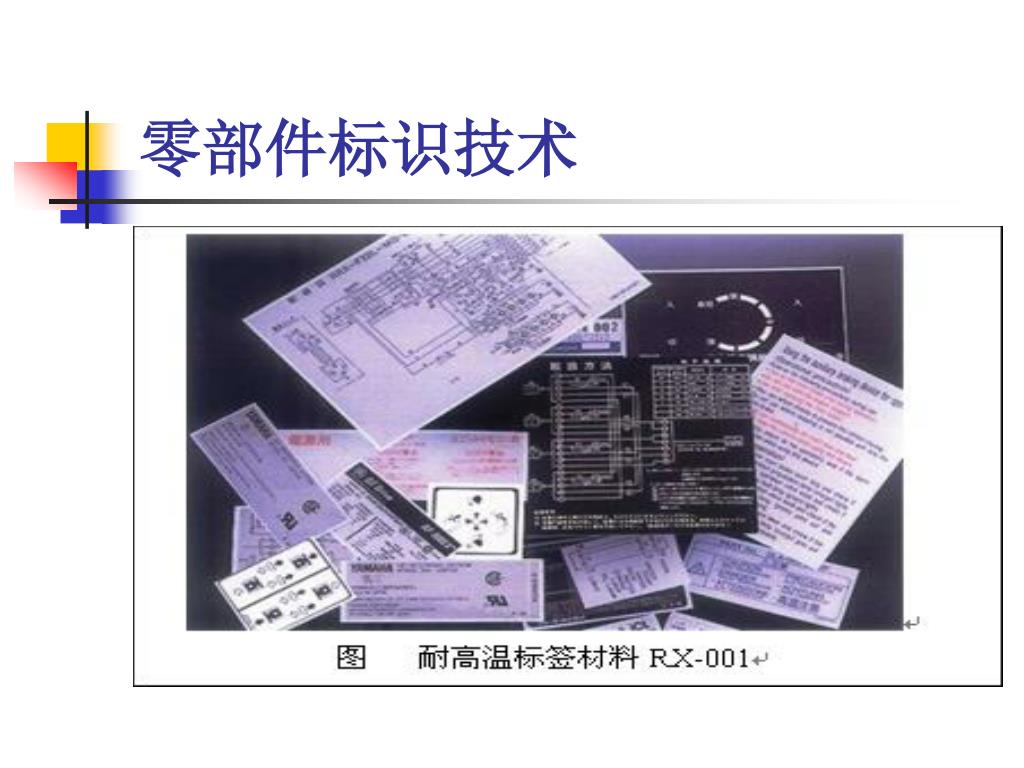

  23. 零部件标识技术

  24. 碳带 零部件标识技术

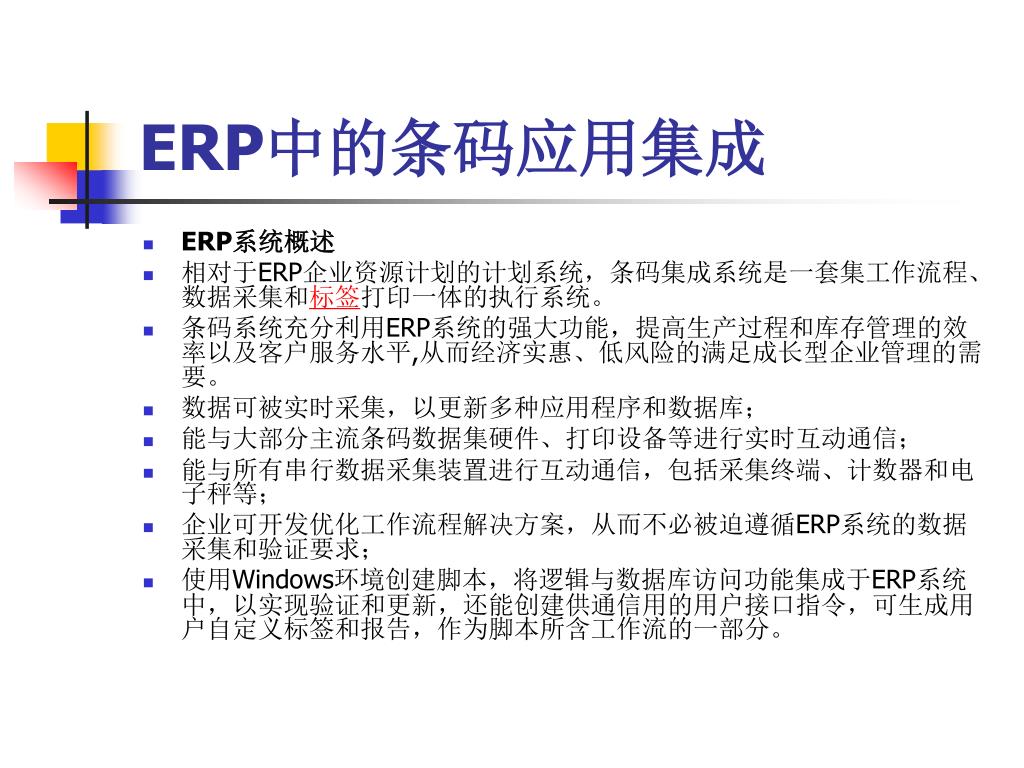

  25. ERP中的条码应用集成 • ERP系统概述 • 相对于ERP企业资源计划的计划系统，条码集成系统是一套集工作流程、数据采集和标签打印一体的执行系统。 • 条码系统充分利用ERP系统的强大功能，提高生产过程和库存管理的效率以及客户服务水平,从而经济实惠、低风险的满足成长型企业管理的需要。 • 数据可被实时采集，以更新多种应用程序和数据库； • 能与大部分主流条码数据集硬件、打印设备等进行实时互动通信； • 能与所有串行数据采集装置进行互动通信，包括采集终端、计数器和电子秤等； • 企业可开发优化工作流程解决方案，从而不必被迫遵循ERP系统的数据采集和验证要求； • 使用Windows环境创建脚本，将逻辑与数据库访问功能集成于ERP系统中，以实现验证和更新，还能创建供通信用的用户接口指令，可生成用户自定义标签和报告，作为脚本所含工作流的一部分。

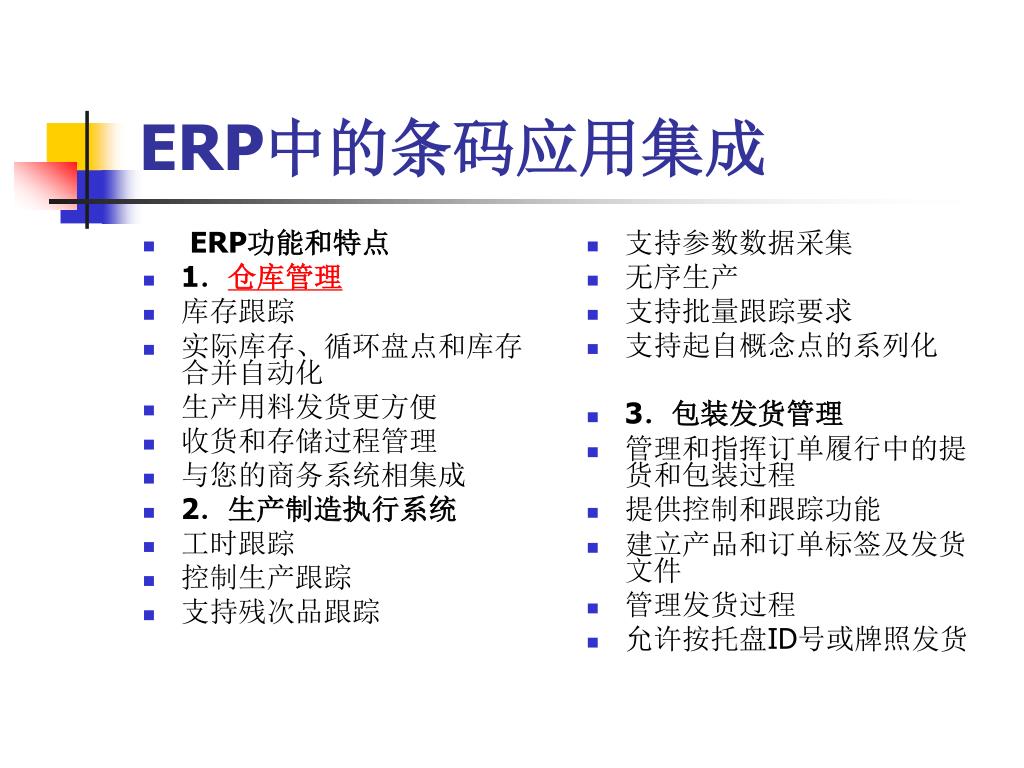

  26. ERP功能和特点 1．仓库管理 库存跟踪 实际库存、循环盘点和库存合并自动化 生产用料发货更方便 收货和存储过程管理 与您的商务系统相集成 2．生产制造执行系统 工时跟踪 控制生产跟踪 支持残次品跟踪 支持参数数据采集 无序生产 支持批量跟踪要求 支持起自概念点的系列化 3．包装发货管理 管理和指挥订单履行中的提货和包装过程 提供控制和跟踪功能 建立产品和订单标签及发货文件 管理发货过程 允许按托盘ID号或牌照发货 ERP中的条码应用集成

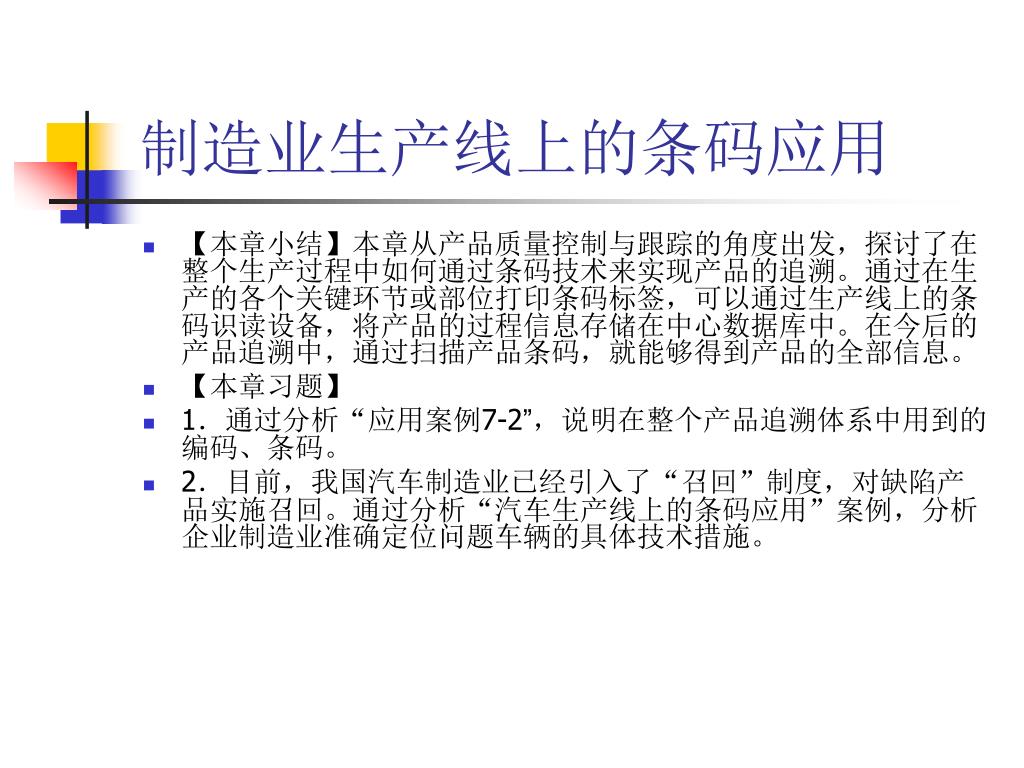

  27. 制造业生产线上的条码应用 • 【本章小结】本章从产品质量控制与跟踪的角度出发，探讨了在整个生产过程中如何通过条码技术来实现产品的追溯。通过在生产的各个关键环节或部位打印条码标签，可以通过生产线上的条码识读设备，将产品的过程信息存储在中心数据库中。在今后的产品追溯中，通过扫描产品条码，就能够得到产品的全部信息。 • 【本章习题】 • 1．通过分析“应用案例7-2”，说明在整个产品追溯体系中用到的编码、条码。 • 2．目前，我国汽车制造业已经引入了“召回”制度，对缺陷产品实施召回。通过分析“汽车生产线上的条码应用”案例，分析企业制造业准确定位问题车辆的具体技术措施。
