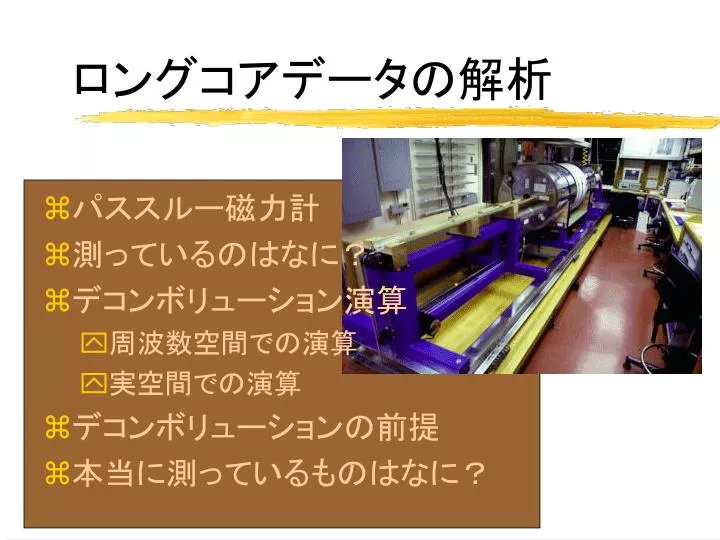

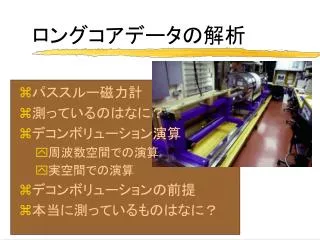

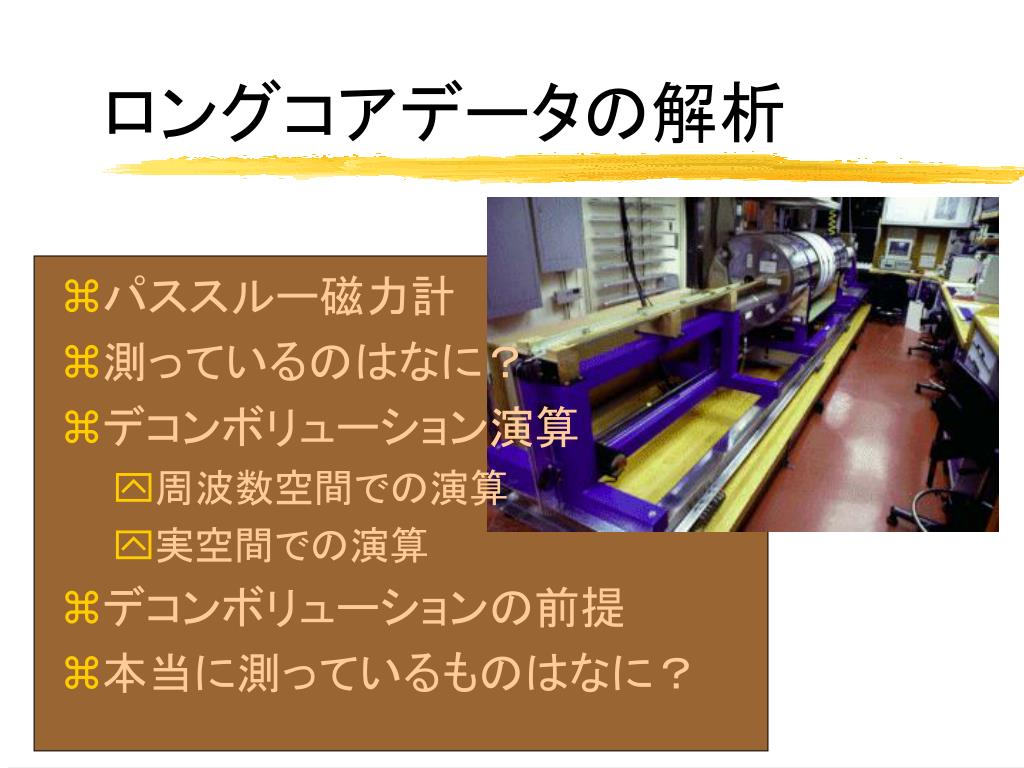

 ロングコアデータの解析
  • パススルー磁力計

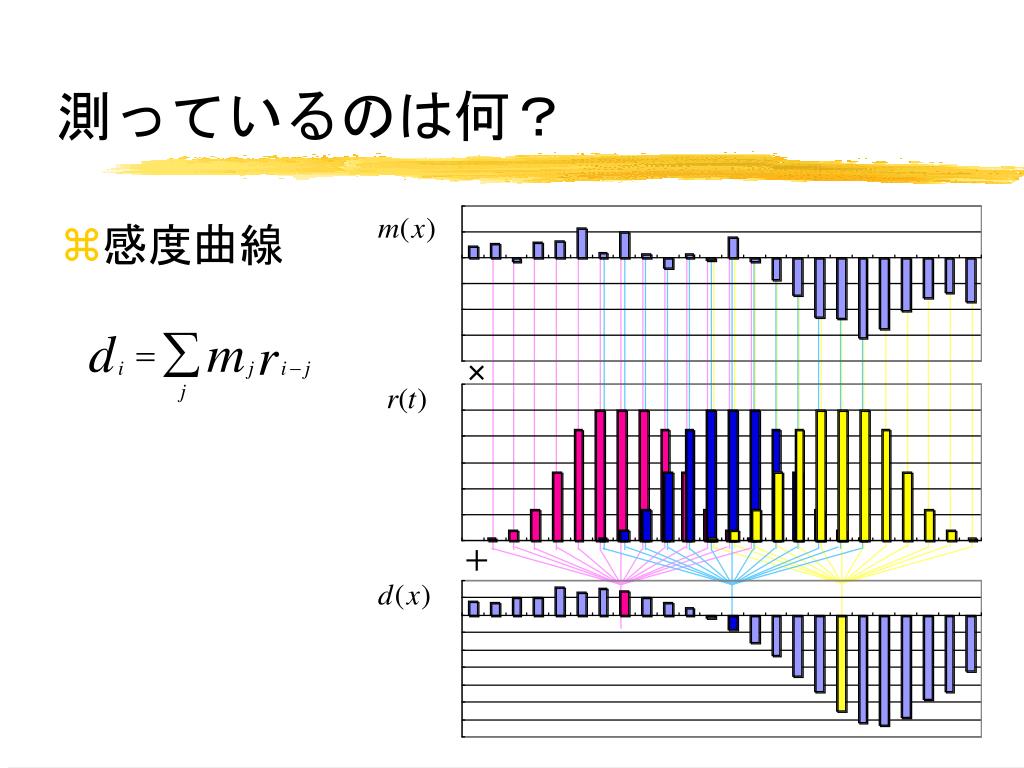

  • 測っているのはなに?
  • デコンボリューション演算
    • 周波数空間での演算
    • 実空間での演算
  • デコンボリューションの前提
  • 本当に測っているものはなに?
slide2

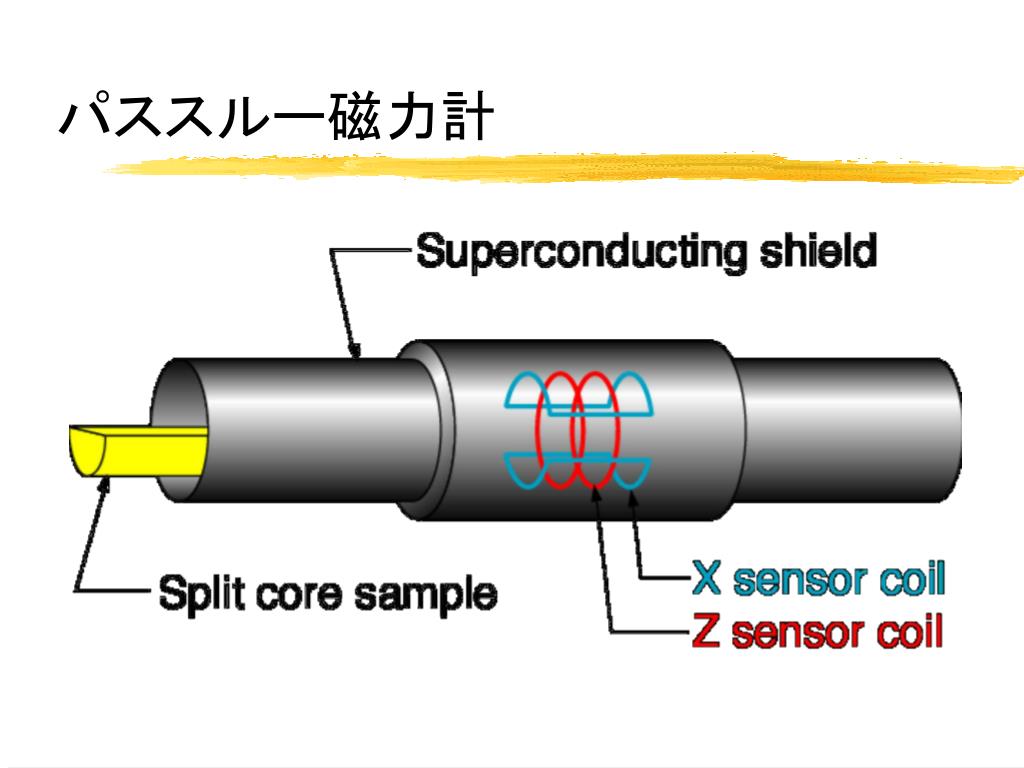

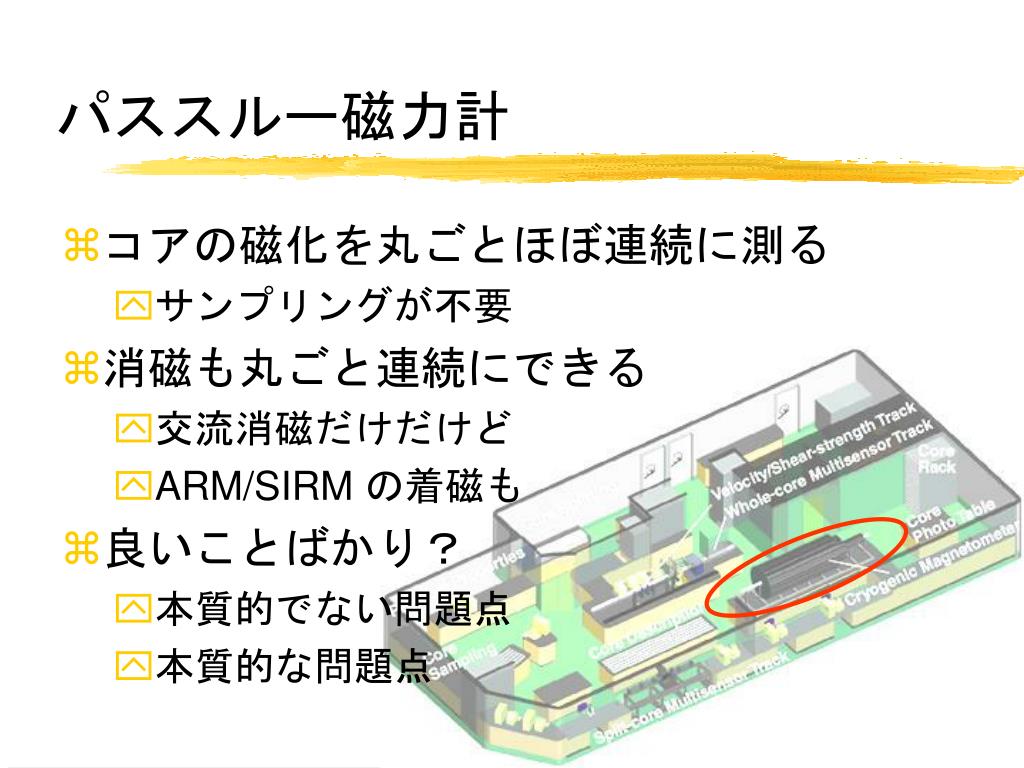

パススルー磁力計
  • コアの磁化を丸ごとほぼ連続に測る
    • サンプリングが不要
  • 消磁も丸ごと連続にできる
    • 交流消磁だけだけど
    • ARM/SIRM の着磁も
  • 良いことばかり?
    • 本質的でない問題点
    • 本質的な問題点
slide5

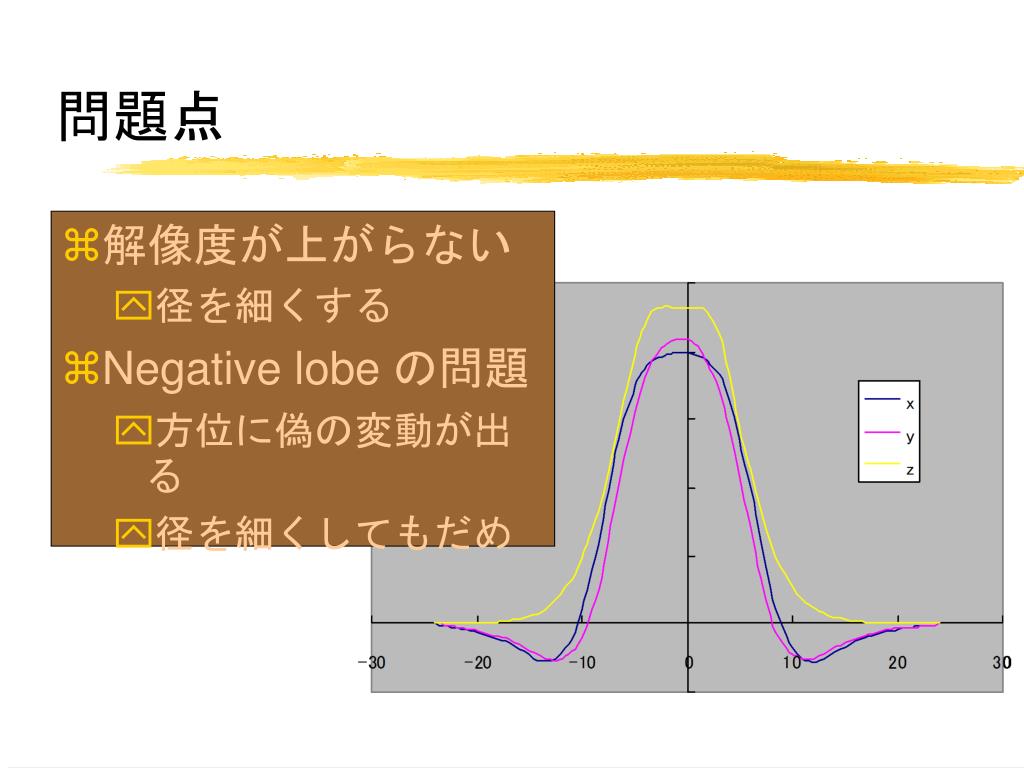

問題点
  • 解像度が上がらない
    • 径を細くする
  • Negative lobe の問題
    • 方位に偽の変動が出る
    • 径を細くしてもだめ
negative lobe

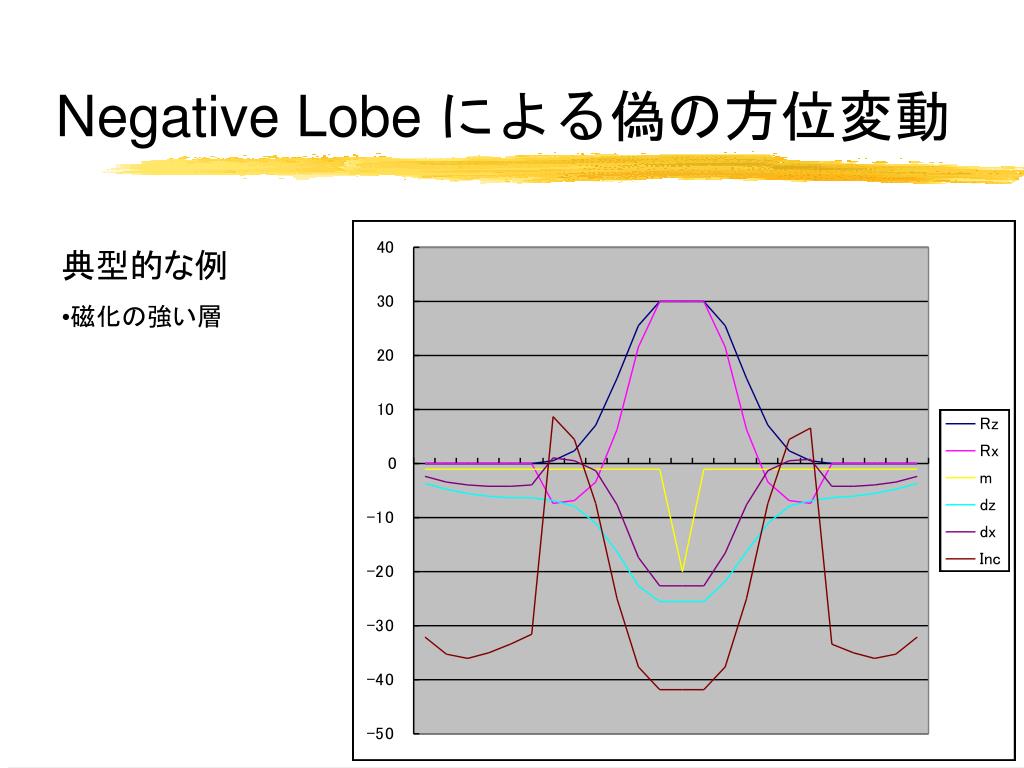

Negative Lobe による偽の方位変動
  • 典型的な例
    • 磁化の強い層
slide7

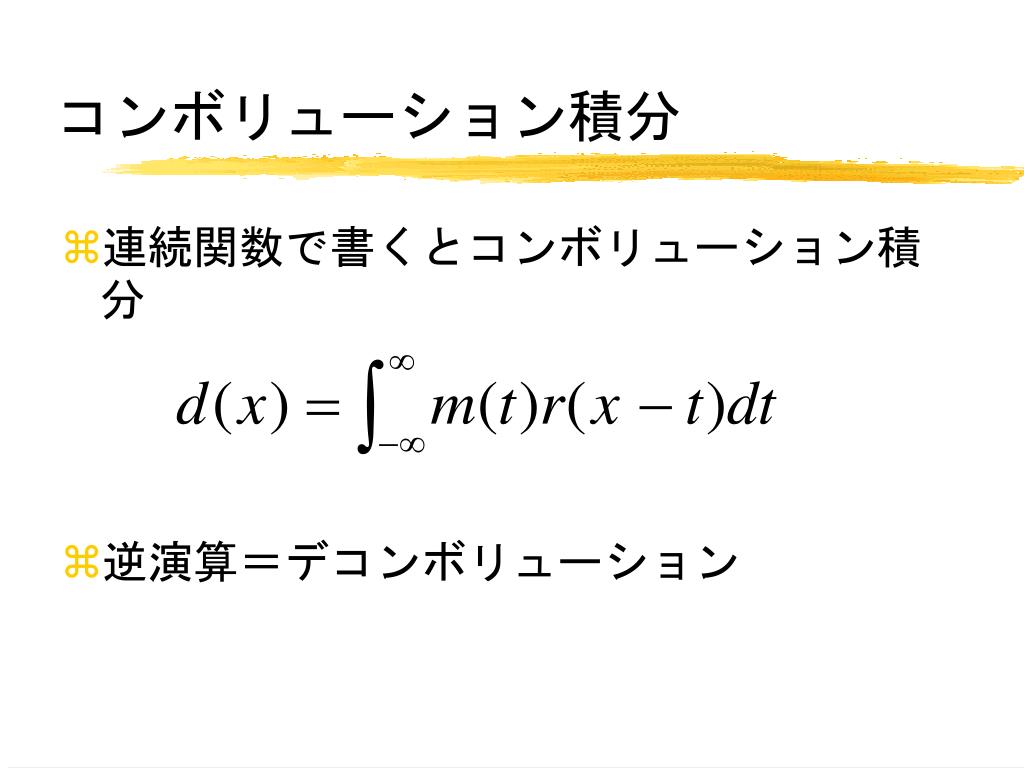

コンボリューション積分
  • 連続関数で書くとコンボリューション積分
  • 逆演算=デコンボリューション
slide8

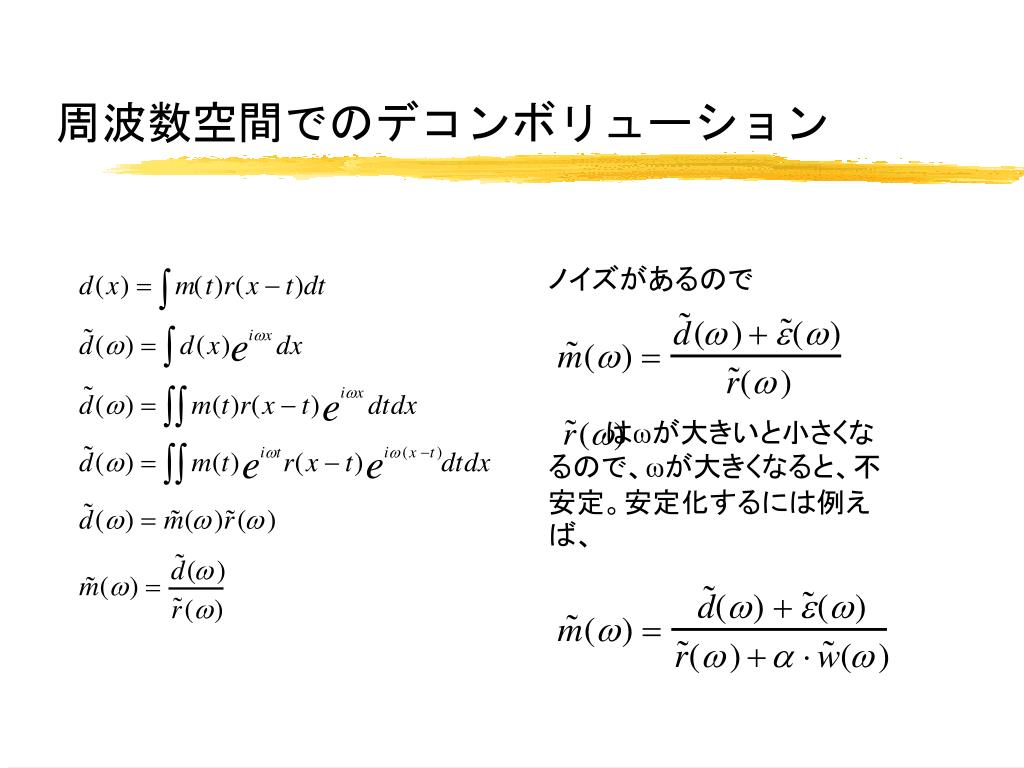

周波数空間でのデコンボリューション

ノイズがあるので

   はωが大きいと小さくなるので、ωが大きくなると、不安定。安定化するには例えば、

slide9

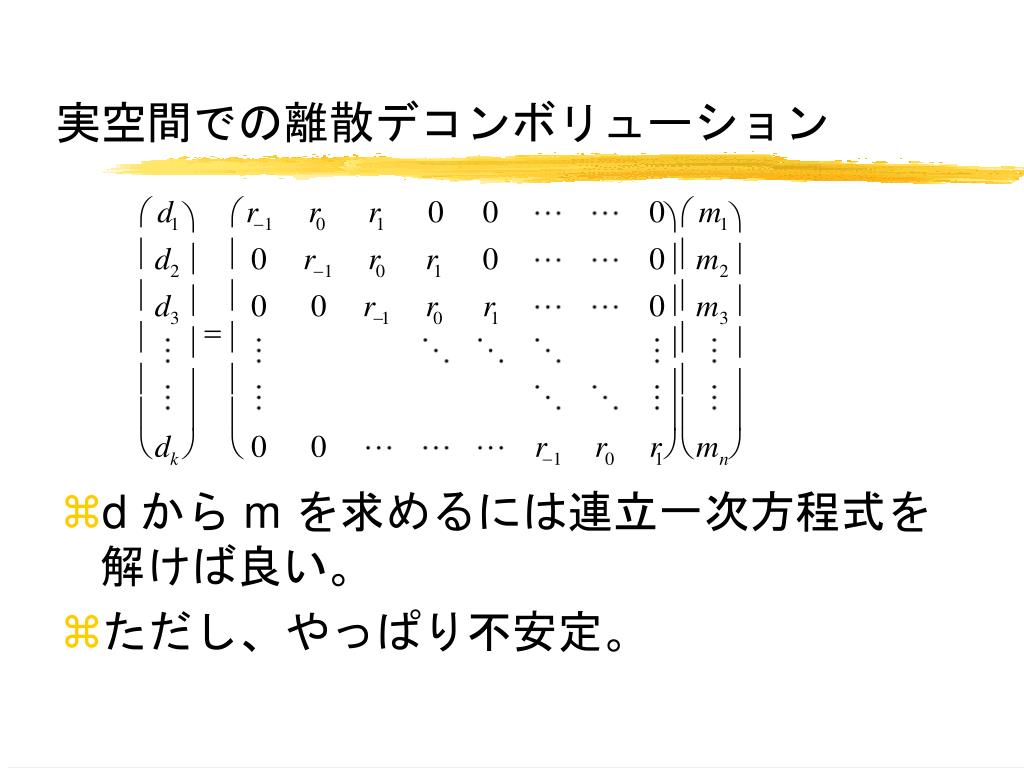

実空間での離散デコンボリューション
  • d から m を求めるには連立一次方程式を解けば良い。
  • ただし、やっぱり不安定。
slide10

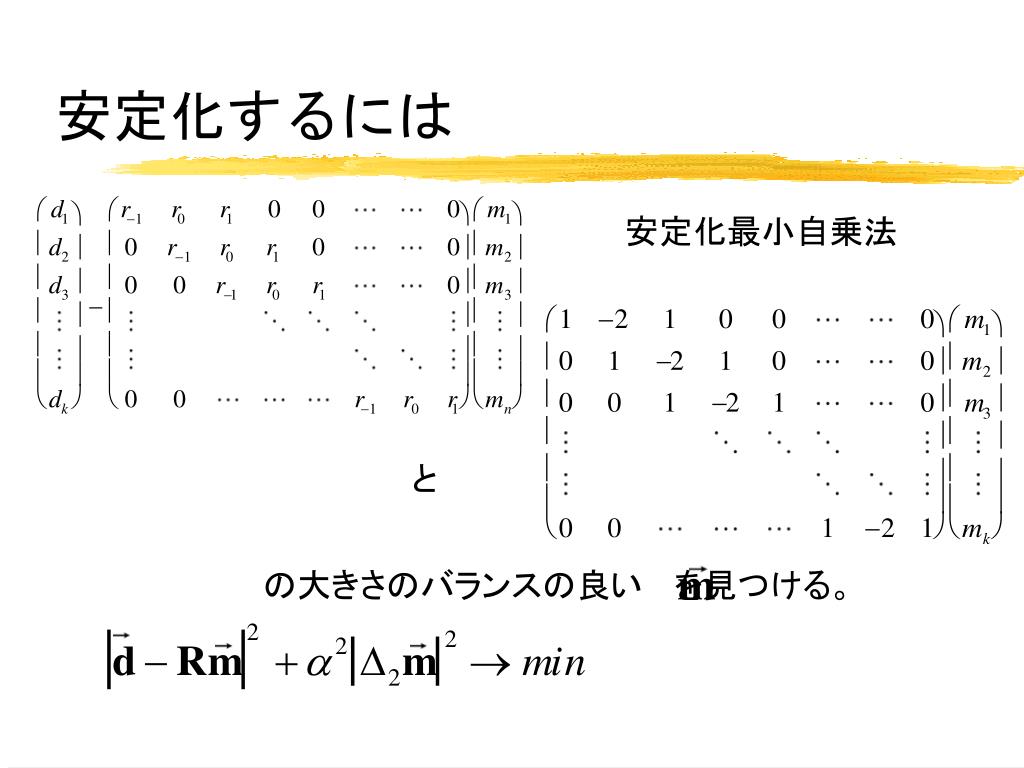

安定化するには

安定化最小自乗法

の大きさのバランスの良いを見つける。

slide11

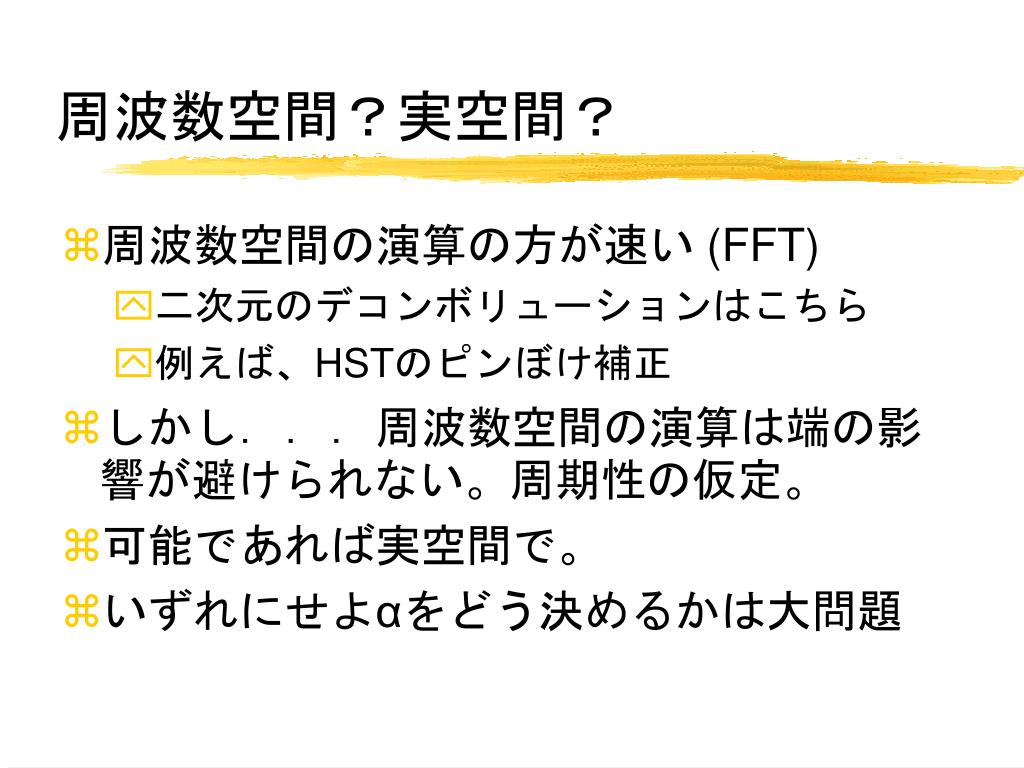

周波数空間?実空間?
  • 周波数空間の演算の方が速い (FFT)
    • 二次元のデコンボリューションはこちら
    • 例えば、HSTのピンぼけ補正
  • しかし...周波数空間の演算は端の影響が避けられない。周期性の仮定。
  • 可能であれば実空間で。
  • いずれにせよαをどう決めるかは大問題
slide12

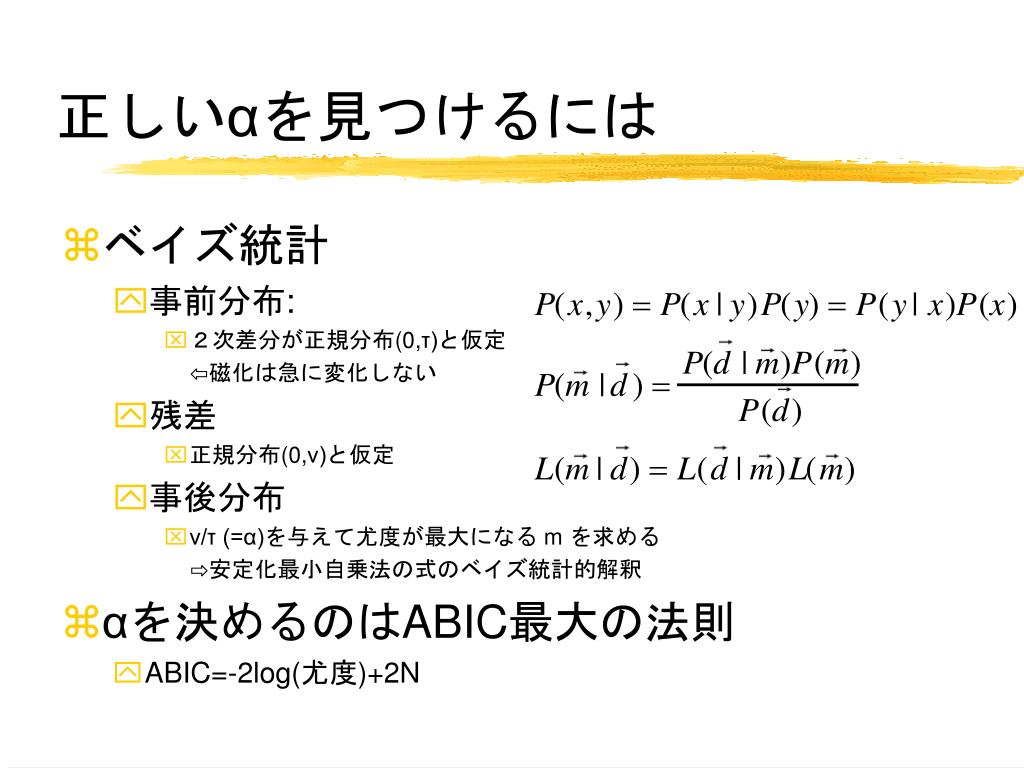

正しいαを見つけるには
  • ベイズ統計
    • 事前分布:
      • 2次差分が正規分布(0,τ)と仮定

⇦磁化は急に変化しない

    • 残差
      • 正規分布(0,ν)と仮定
    • 事後分布
      • ν/τ (=α)を与えて尤度が最大になる m を求める

⇨安定化最小自乗法の式のベイズ統計的解釈

  • αを決めるのはABIC最大の法則
    • ABIC=-2log(尤度)+2N
slide13

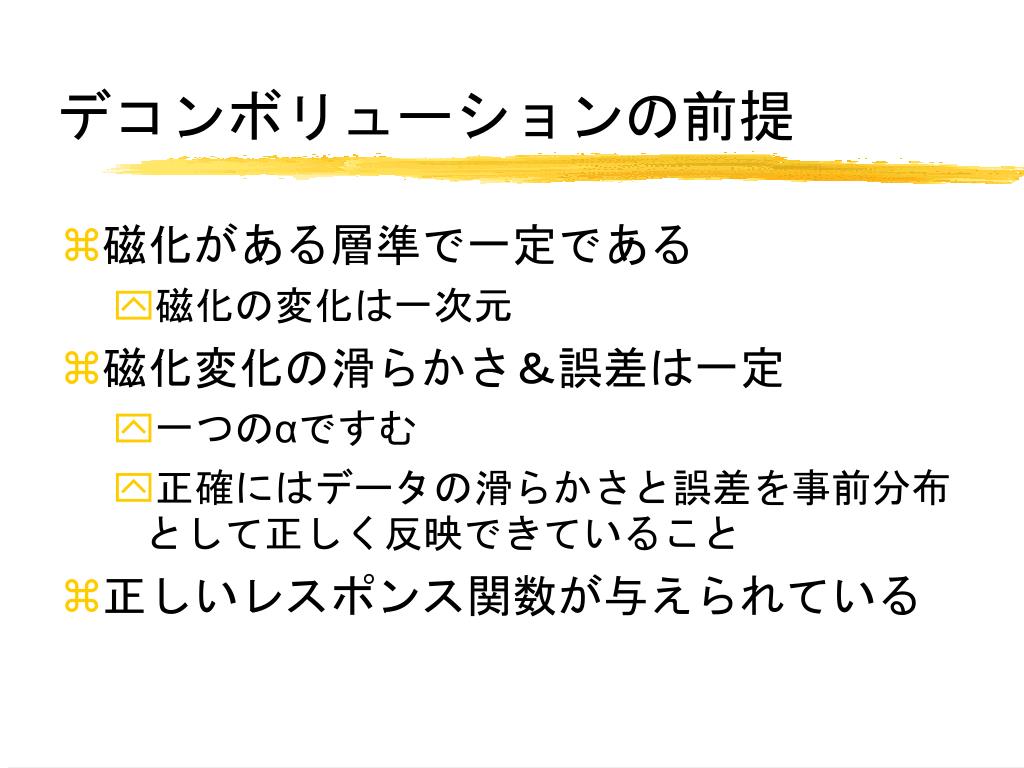

デコンボリューションの前提
  • 磁化がある層準で一定である
    • 磁化の変化は一次元
  • 磁化変化の滑らかさ&誤差は一定
    • 一つのαですむ
    • 正確にはデータの滑らかさと誤差を事前分布として正しく反映できていること
  • 正しいレスポンス関数が与えられている
slide14

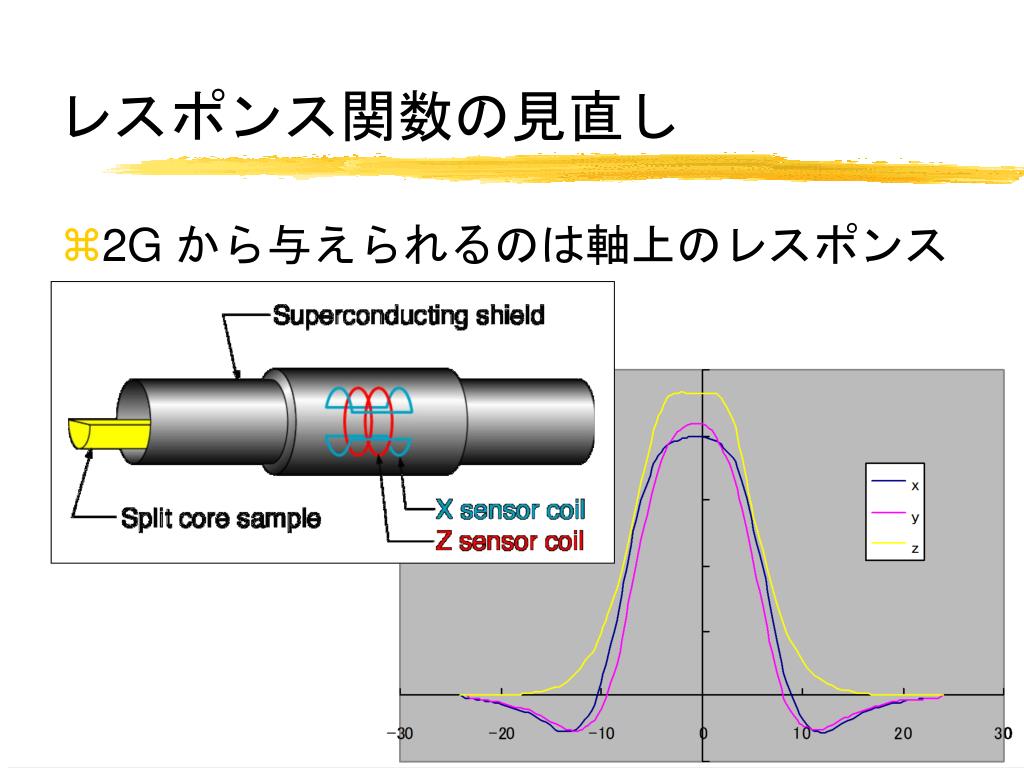

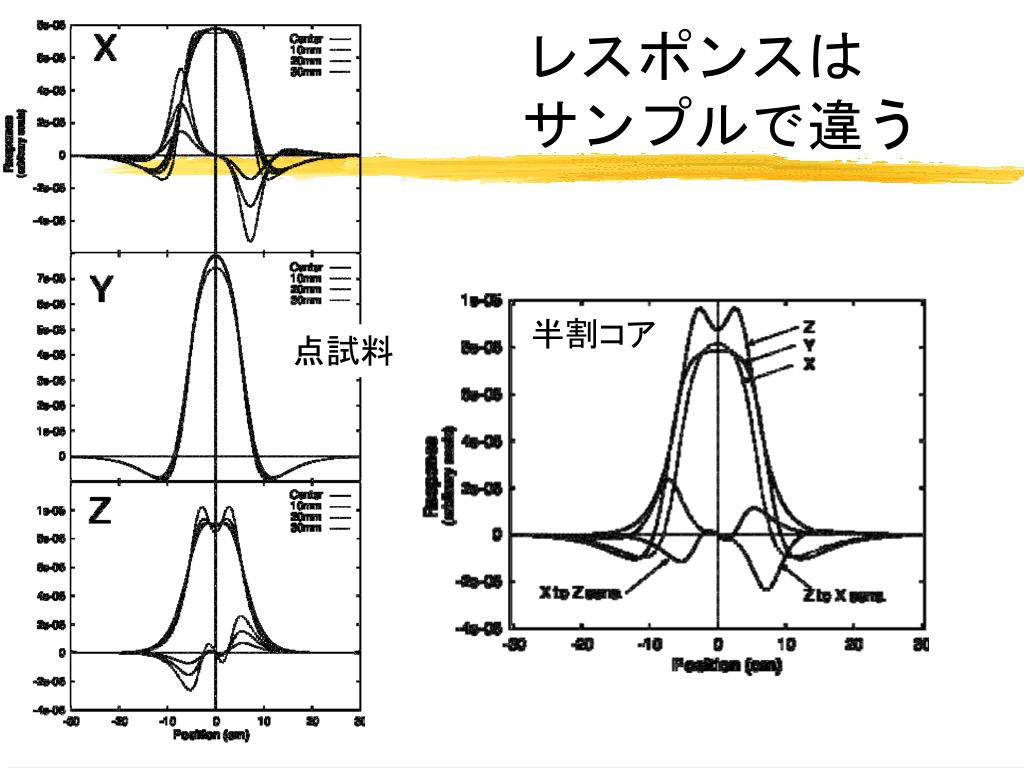

レスポンス関数の見直し
  • 2G から与えられるのは軸上のレスポンス
slide15

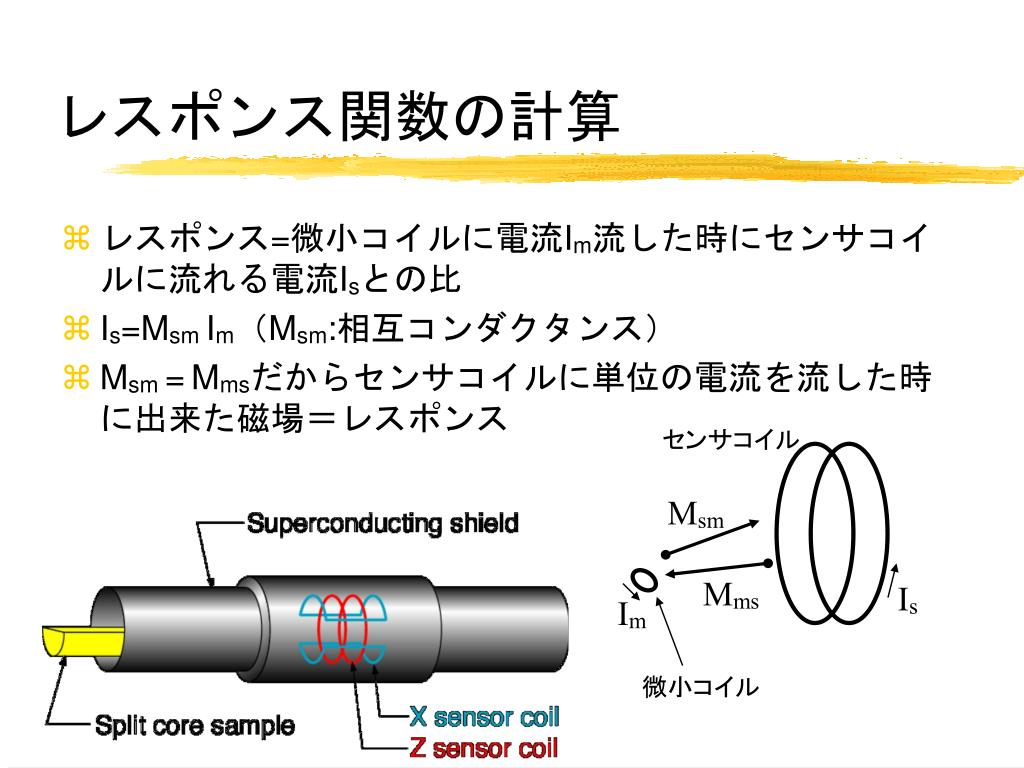

レスポンス関数の計算
  • レスポンス=微小コイルに電流Im流した時にセンサコイルに流れる電流Isとの比
  • Is=Msm Im(Msm:相互コンダクタンス)
  • Msm =Mmsだからセンサコイルに単位の電流を流した時に出来た磁場=レスポンス

センサコイル

Msm

Mms

Is

Im

微小コイル

slide16

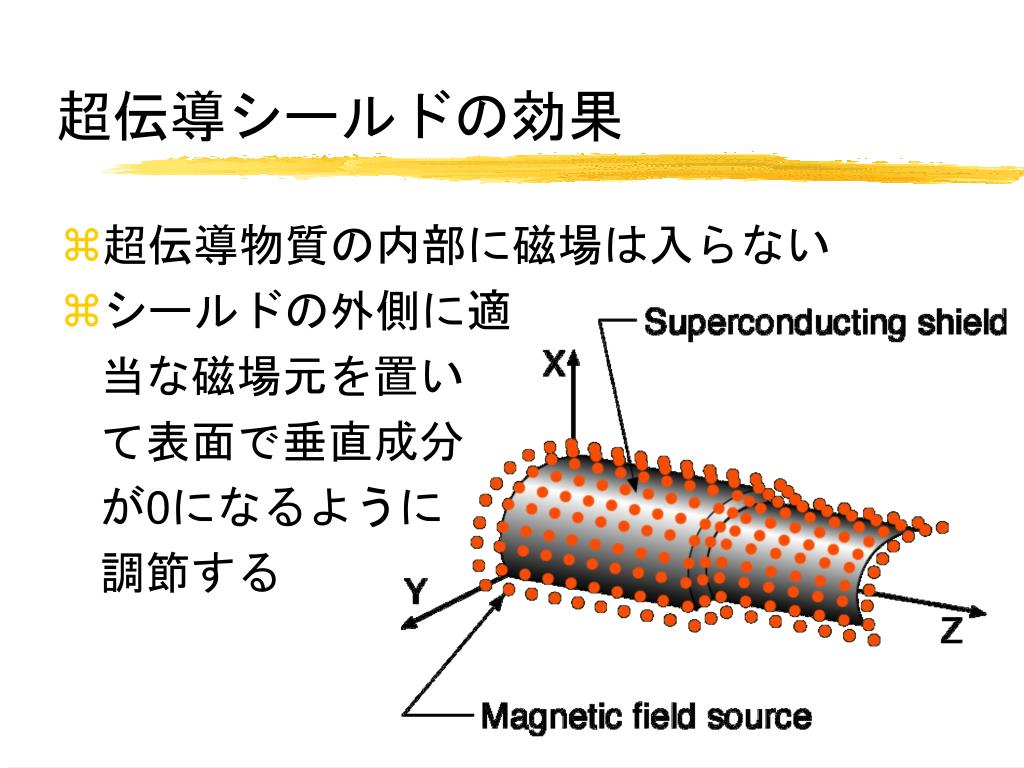

超伝導シールドの効果
  • 超伝導物質の内部に磁場は入らない
  • シールドの外側に適

当な磁場元を置い

て表面で垂直成分

が0になるように

調節する

slide17

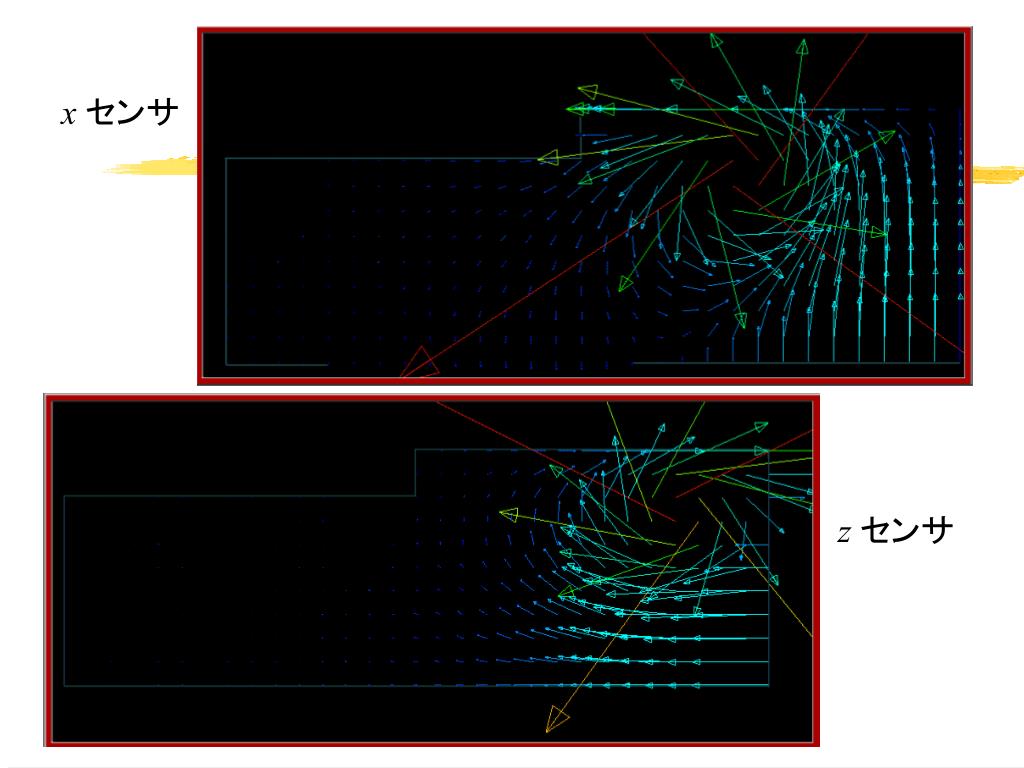

x センサ

z センサ

slide19

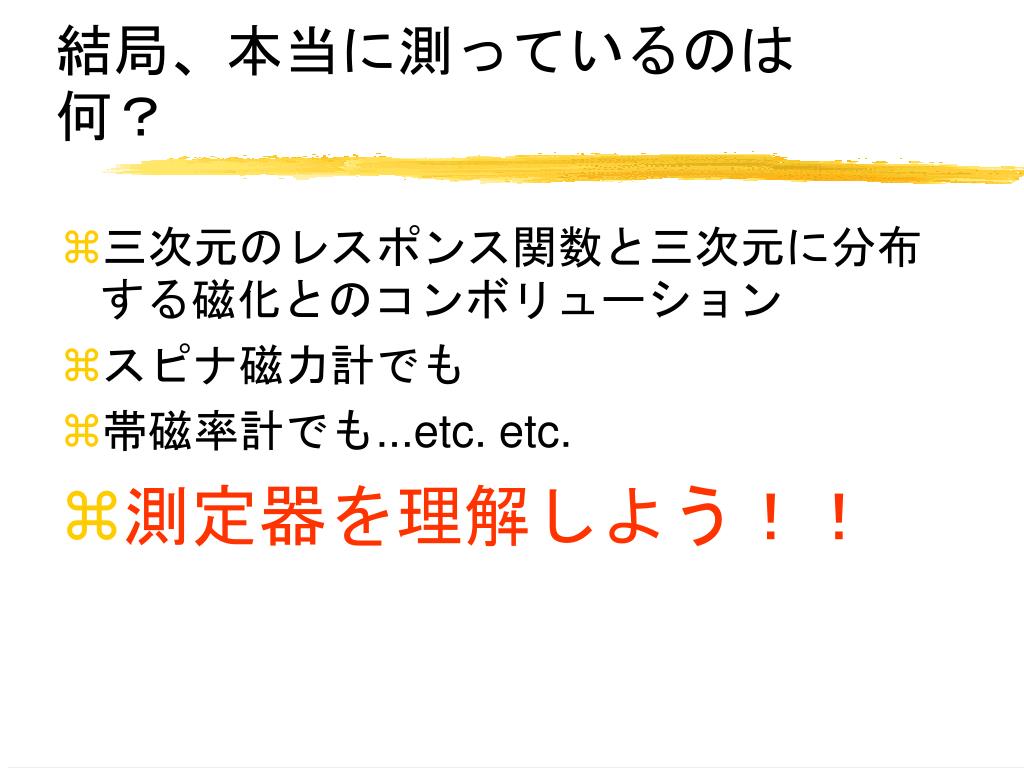

結局、本当に測っているのは何?
  • 三次元のレスポンス関数と三次元に分布する磁化とのコンボリューション
  • スピナ磁力計でも
  • 帯磁率計でも...etc. etc.
  • 測定器を理解しよう!!
