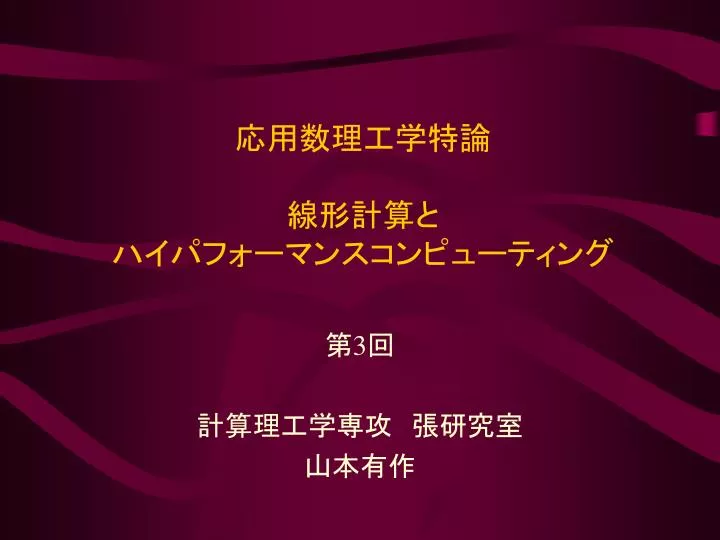

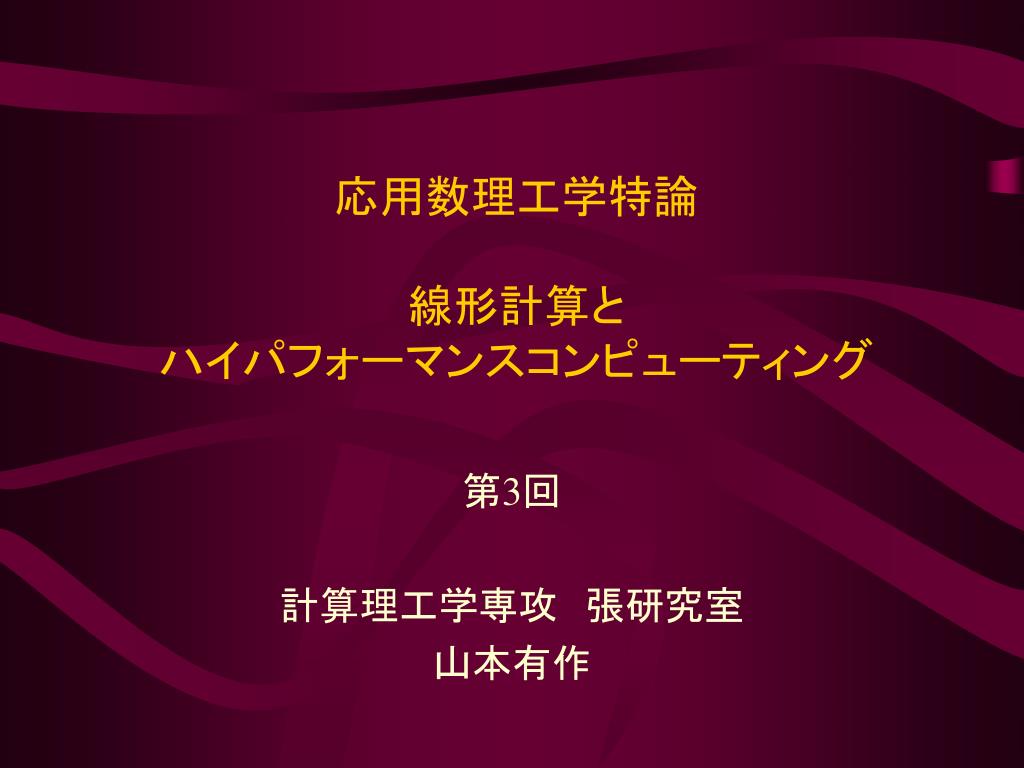

  1. 応用数理工学特論線形計算とハイパフォーマンスコンピューティング応用数理工学特論線形計算とハイパフォーマンスコンピューティング 第3回 計算理工学専攻　張研究室 山本有作

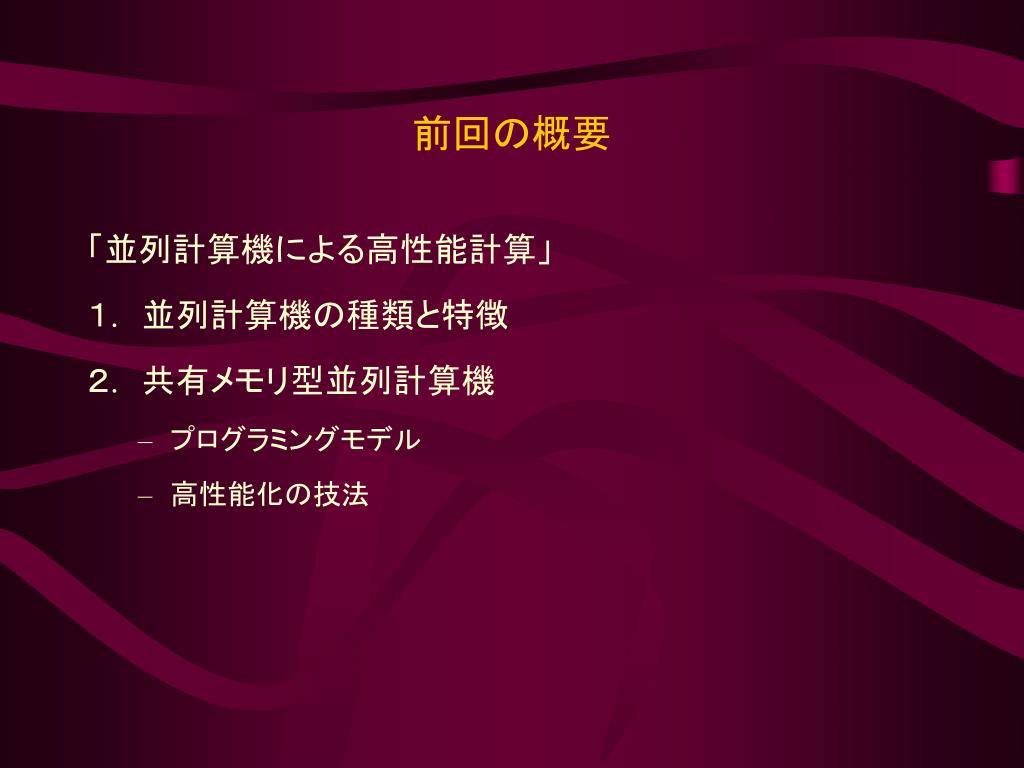

  2. 前回の概要 「並列計算機による高性能計算」 １.　並列計算機の種類と特徴 ２.　共有メモリ型並列計算機 • プログラミングモデル • 高性能化の技法

  3. 今回の概要 「並列計算機による高性能計算」 ３.　分散メモリ型並列計算機 • プログラミングモデル • 高性能化の技法 「連立一次方程式の高性能解法　（密行列の場合）」 １.LU分解 ２.LU分解のブロック化 ３.LU分解の並列化

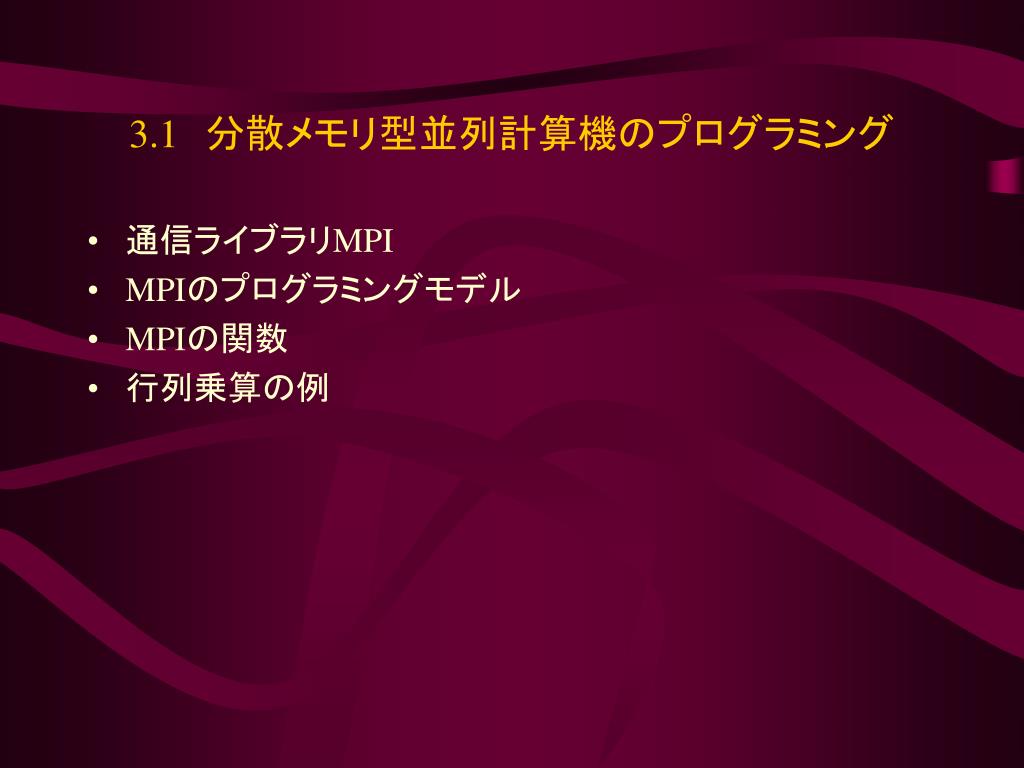

  4. 3.1　分散メモリ型並列計算機のプログラミング3.1　分散メモリ型並列計算機のプログラミング • 通信ライブラリMPI • MPIのプログラミングモデル • MPIの関数 • 行列乗算の例

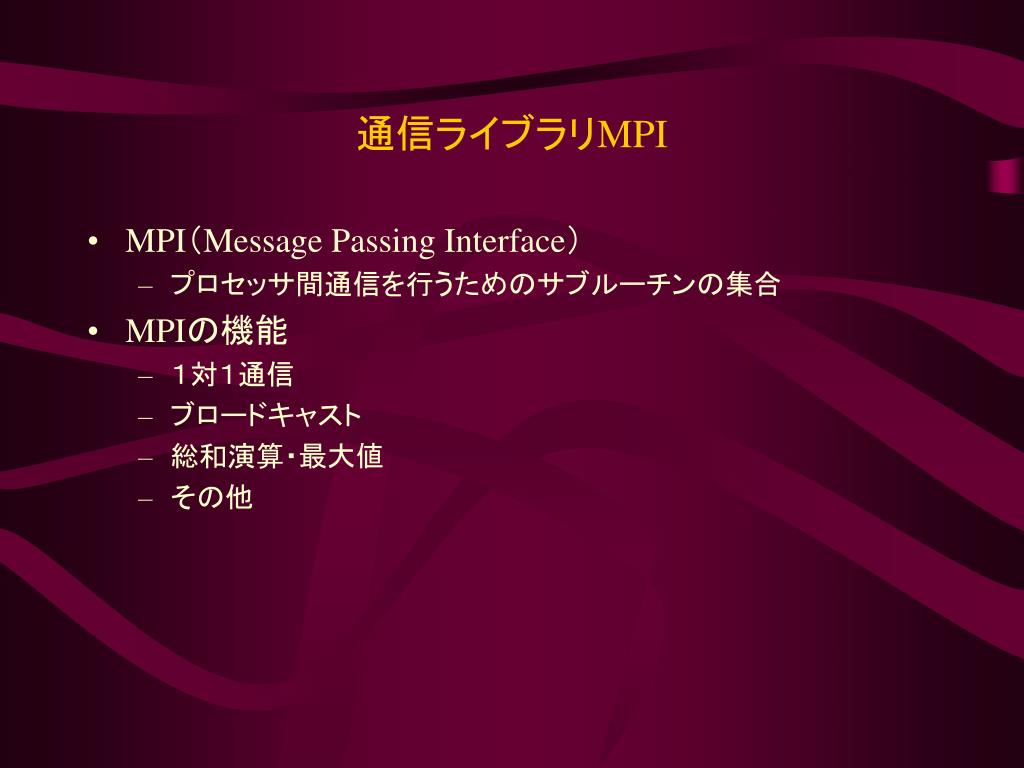

  5. 通信ライブラリMPI • MPI（Message Passing Interface） • プロセッサ間通信を行うためのサブルーチンの集合 • MPIの機能 • １対１通信 • ブロードキャスト • 総和演算・最大値 • その他

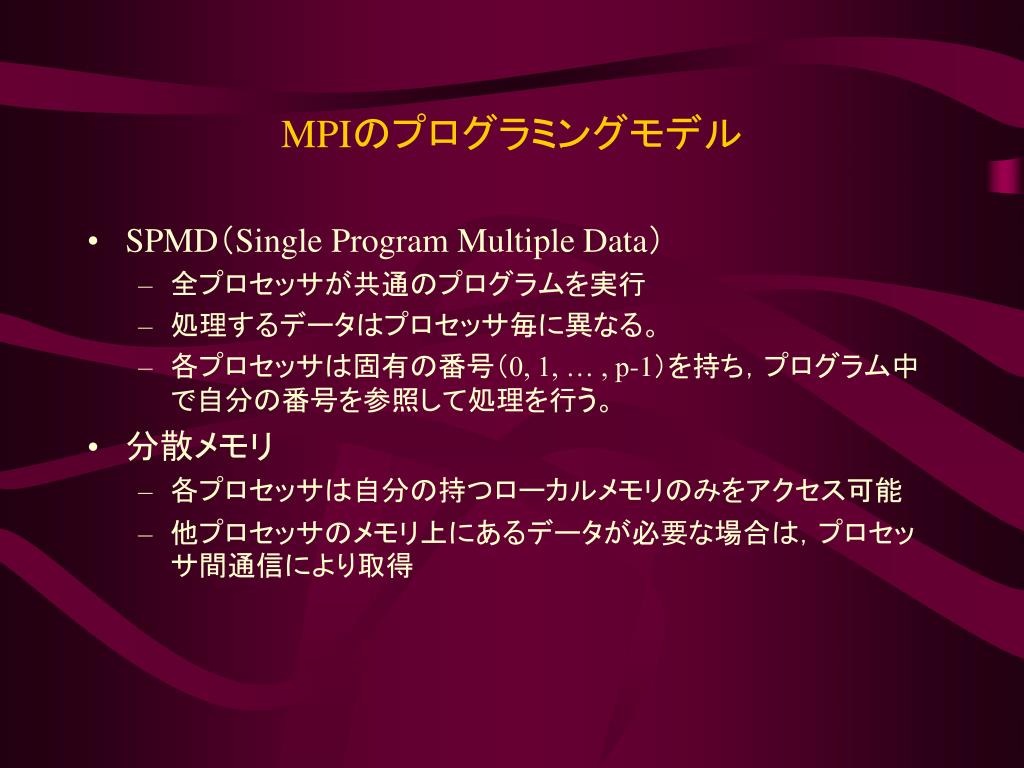

  6. MPIのプログラミングモデル • SPMD（Single Program Multiple Data） • 全プロセッサが共通のプログラムを実行 • 処理するデータはプロセッサ毎に異なる。 • 各プロセッサは固有の番号（0, 1, … , p-1）を持ち，プログラム中で自分の番号を参照して処理を行う。 • 分散メモリ • 各プロセッサは自分の持つローカルメモリのみをアクセス可能 • 他プロセッサのメモリ上にあるデータが必要な場合は，プロセッサ間通信により取得

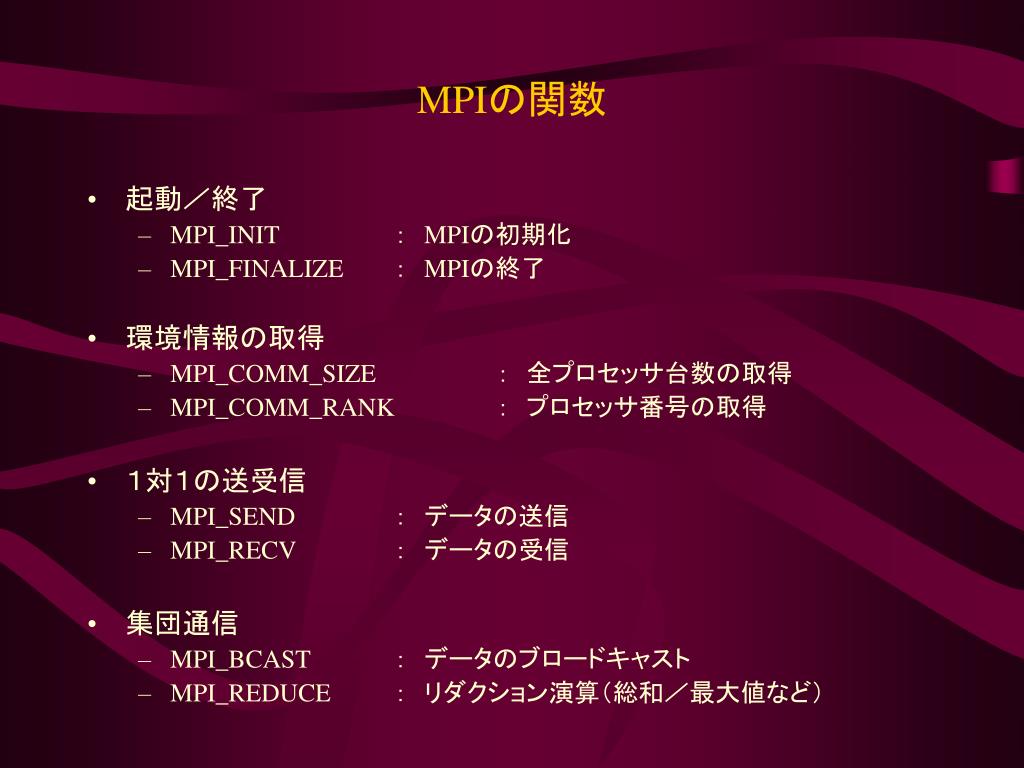

  7. MPIの関数 • 起動／終了 • MPI_INIT ：　MPIの初期化 • MPI_FINALIZE ：　MPIの終了 • 環境情報の取得 • MPI_COMM_SIZE ：　全プロセッサ台数の取得 • MPI_COMM_RANK ：　プロセッサ番号の取得 • １対１の送受信 • MPI_SEND ：　データの送信 • MPI_RECV ：　データの受信 • 集団通信 • MPI_BCAST ：　データのブロードキャスト • MPI_REDUCE ：　リダクション演算（総和／最大値など）

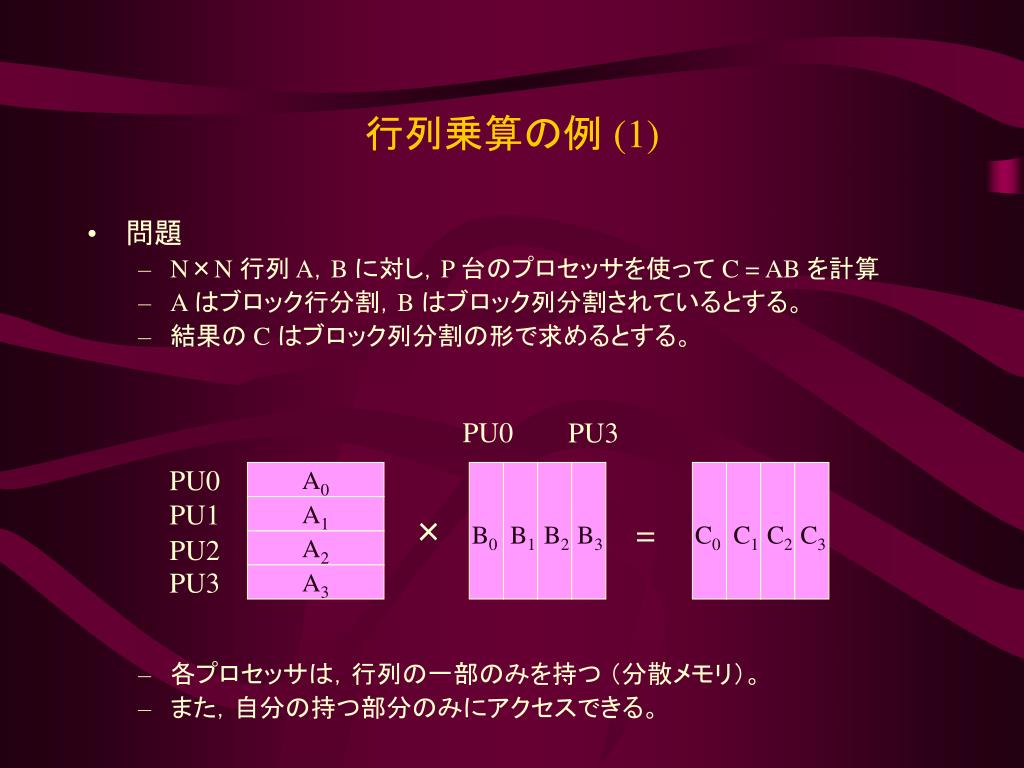

  8. 行列乗算の例 (1) • 問題 • N×N 行列 A，B に対し，P 台のプロセッサを使って C = AB を計算 • A はブロック行分割，B はブロック列分割されているとする。 • 結果の C はブロック列分割の形で求めるとする。 • 各プロセッサは，行列の一部のみを持つ （分散メモリ）。 • また，自分の持つ部分のみにアクセスできる。 PU0 PU3 PU0 A0 PU1 A1 × = B0 B1 B2 B3 C0 C1 C2 C3 PU2 A2 PU3 A3

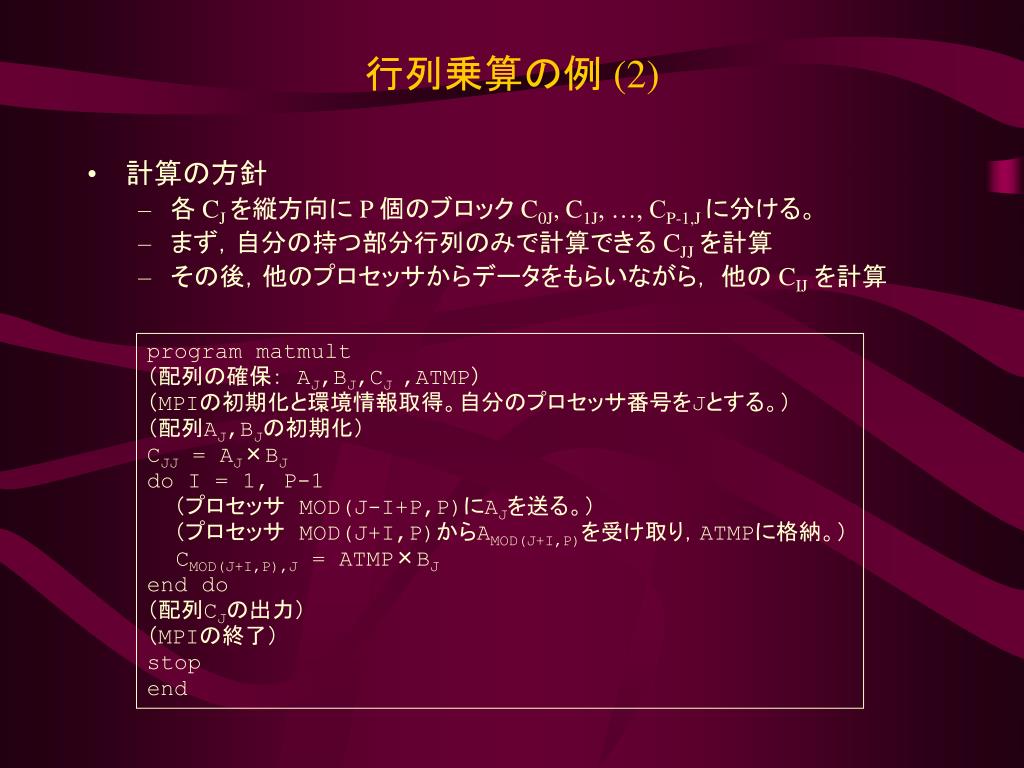

  9. 行列乗算の例 (2) • 計算の方針 • 各 CJ を縦方向に P 個のブロック C0J, C1J, …, CP-1,J に分ける。 • まず，自分の持つ部分行列のみで計算できる CJJを計算 • その後，他のプロセッサからデータをもらいながら， 他の CIJを計算 program matmult （配列の確保： AJ,BJ,CJ ,ATMP） （MPIの初期化と環境情報取得。自分のプロセッサ番号をJとする。） （配列AJ,BJの初期化） CJJ = AJ×BJ do I = 1, P-1 （プロセッサ MOD(J-I+P,P)にAJを送る。） （プロセッサ MOD(J+I,P)からAMOD(J+I,P)を受け取り，ATMPに格納。） CMOD(J+I,P),J = ATMP×BJ end do （配列CJの出力） （MPIの終了） stop end

  10. 3.2　高性能化の技法 • 基本的な考え方 • 実行時間の予測 • 行列乗算の例

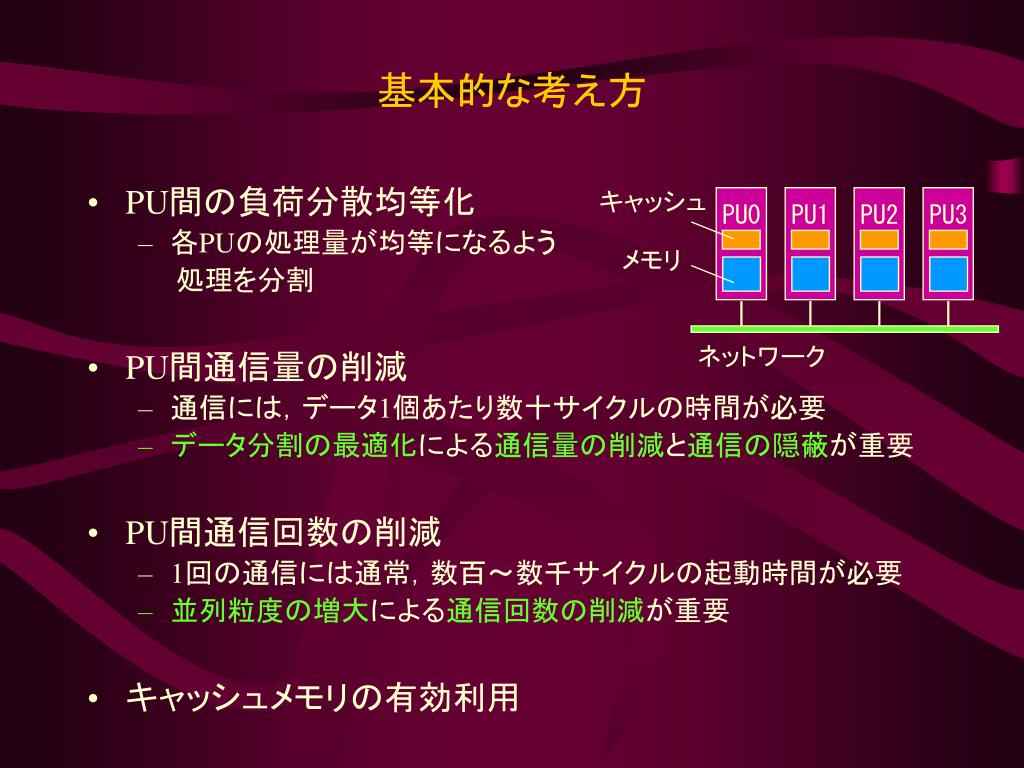

  11. 基本的な考え方 キャッシュ PU0 PU1 PU2 PU3 • PU間の負荷分散均等化 • 各PUの処理量が均等になるよう 　　処理を分割 • PU間通信量の削減 • 通信には，データ1個あたり数十サイクルの時間が必要 • データ分割の最適化による通信量の削減と通信の隠蔽が重要 • PU間通信回数の削減 • 1回の通信には通常，数百～数千サイクルの起動時間が必要 • 並列粒度の増大による通信回数の削減が重要 • キャッシュメモリの有効利用 メモリ ネットワーク

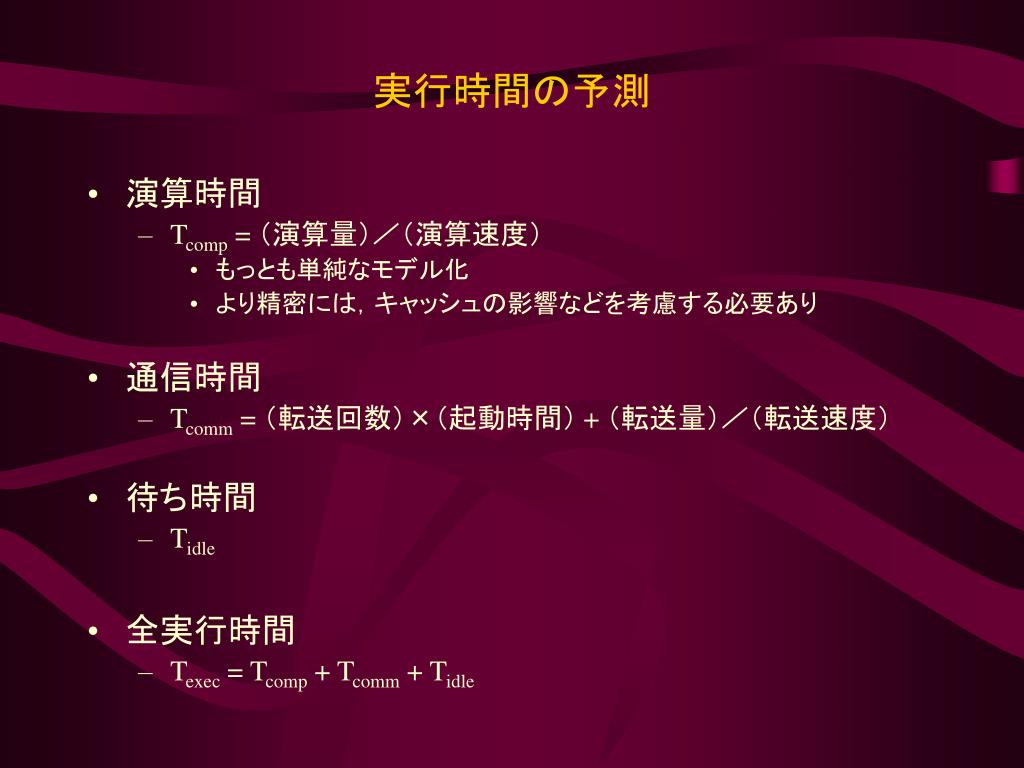

  12. 実行時間の予測 • 演算時間 • Tcomp = （演算量）／（演算速度） • もっとも単純なモデル化 • より精密には，キャッシュの影響などを考慮する必要あり • 通信時間 • Tcomm = （転送回数）×（起動時間） + （転送量）／（転送速度） • 待ち時間 • Tidle • 全実行時間 • Texec = Tcomp + Tcomm + Tidle

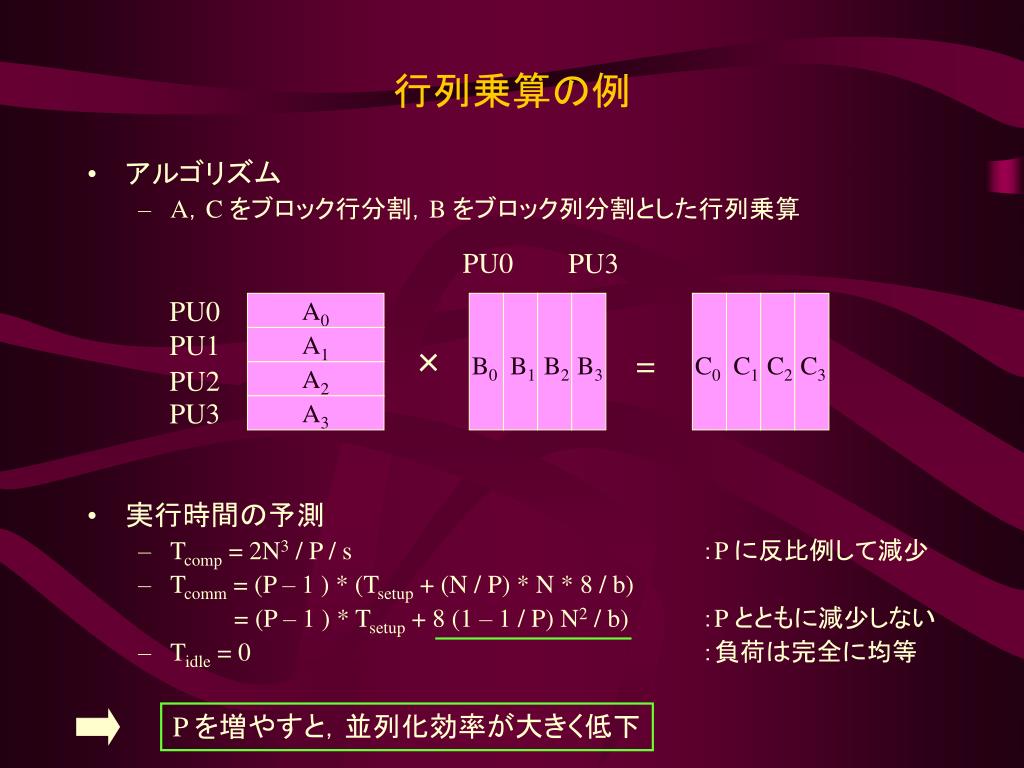

  13. 行列乗算の例 • アルゴリズム • A，C をブロック行分割，B をブロック列分割とした行列乗算 • 実行時間の予測 • Tcomp = 2N3 / P / s ：P に反比例して減少 • Tcomm = (P – 1 ) * (Tsetup + (N / P) * N * 8 / b) = (P – 1 ) * Tsetup + 8 (1 – 1 / P) N2 / b) ：P とともに減少しない • Tidle = 0 ：負荷は完全に均等 PU0 PU3 PU0 A0 PU1 A1 × = B0 B1 B2 B3 C0 C1 C2 C3 PU2 A2 PU3 A3 P を増やすと，並列化効率が大きく低下

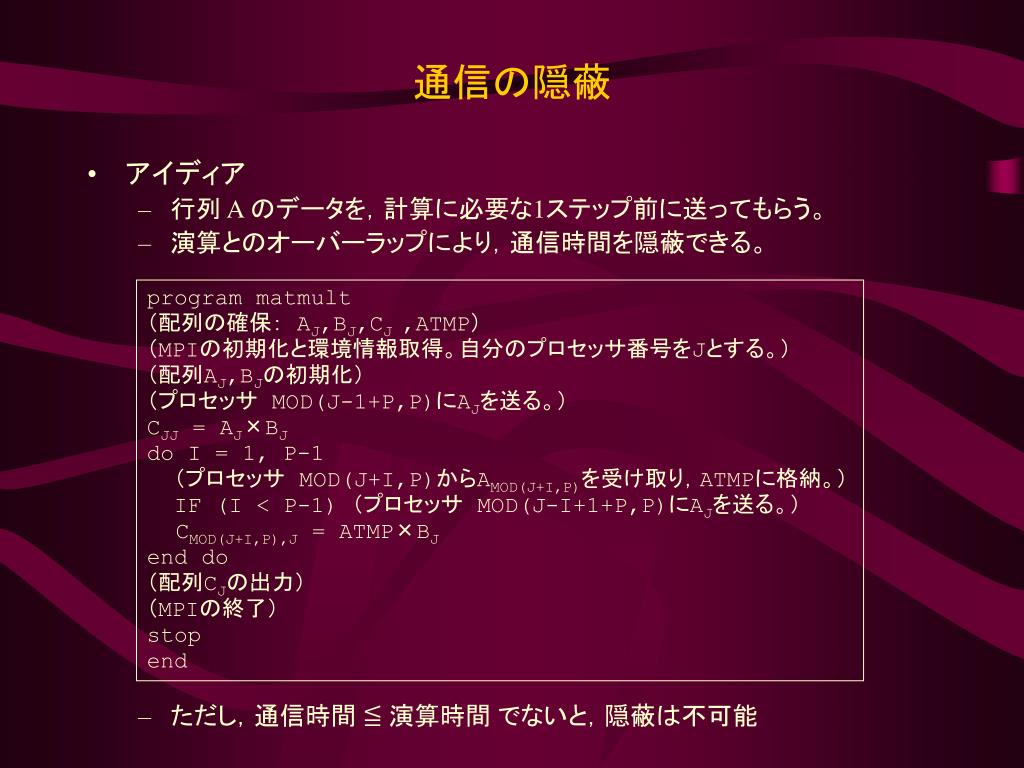

  14. 通信の隠蔽 • アイディア • 行列 A のデータを，計算に必要な1ステップ前に送ってもらう。 • 演算とのオーバーラップにより，通信時間を隠蔽できる。 • ただし，通信時間 ≦ 演算時間 でないと，隠蔽は不可能 program matmult （配列の確保： AJ,BJ,CJ ,ATMP） （MPIの初期化と環境情報取得。自分のプロセッサ番号をJとする。） （配列AJ,BJの初期化） （プロセッサ MOD(J-1+P,P)にAJを送る。） CJJ = AJ×BJ do I = 1, P-1 （プロセッサ MOD(J+I,P)からAMOD(J+I,P)を受け取り，ATMPに格納。） IF (I < P-1) （プロセッサ MOD(J-I+1+P,P)にAJを送る。） CMOD(J+I,P),J = ATMP×BJ end do （配列CJの出力） （MPIの終了） stop end

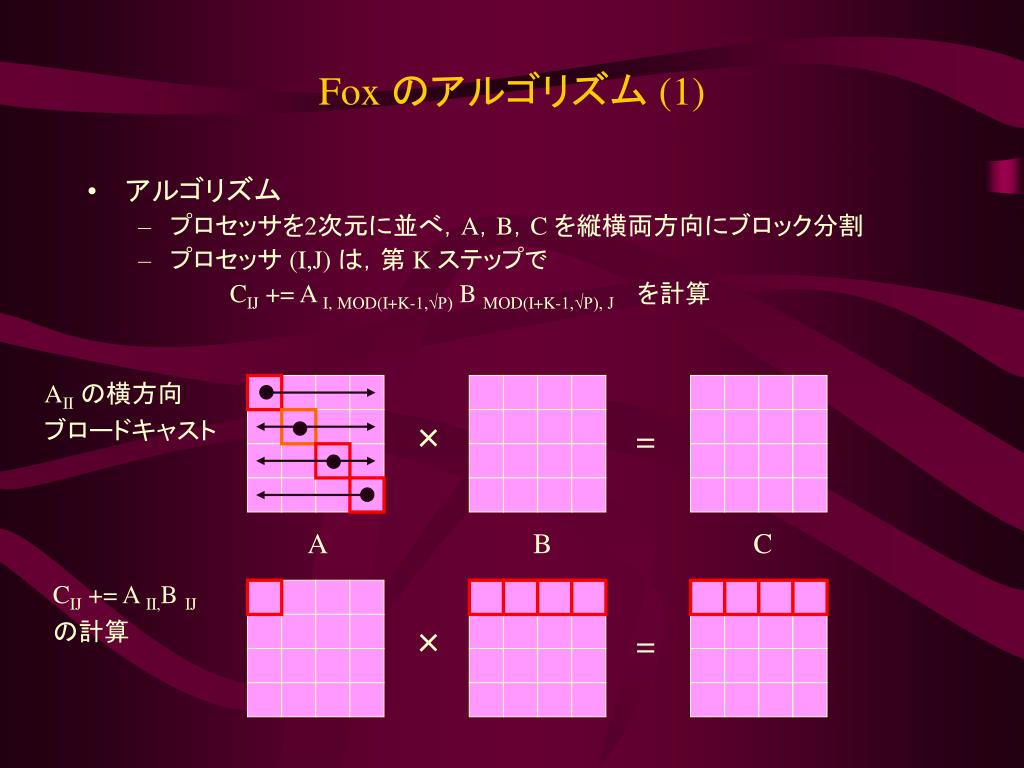

  15. Fox のアルゴリズム (1) • アルゴリズム • プロセッサを2次元に並べ，A，B，C を縦横両方向にブロック分割 • プロセッサ (I,J) は，第 K ステップで CIJ += A I, MOD(I+K-1,√P) B MOD(I+K-1,√P), J　を計算 B0 B1 B2 B3 B0 B1 B2 B3 AIIの横方向 ブロードキャスト × = A B C B0 B1 B2 B3 B0 B1 B2 B3 CIJ += A II,B IJ の計算 × =

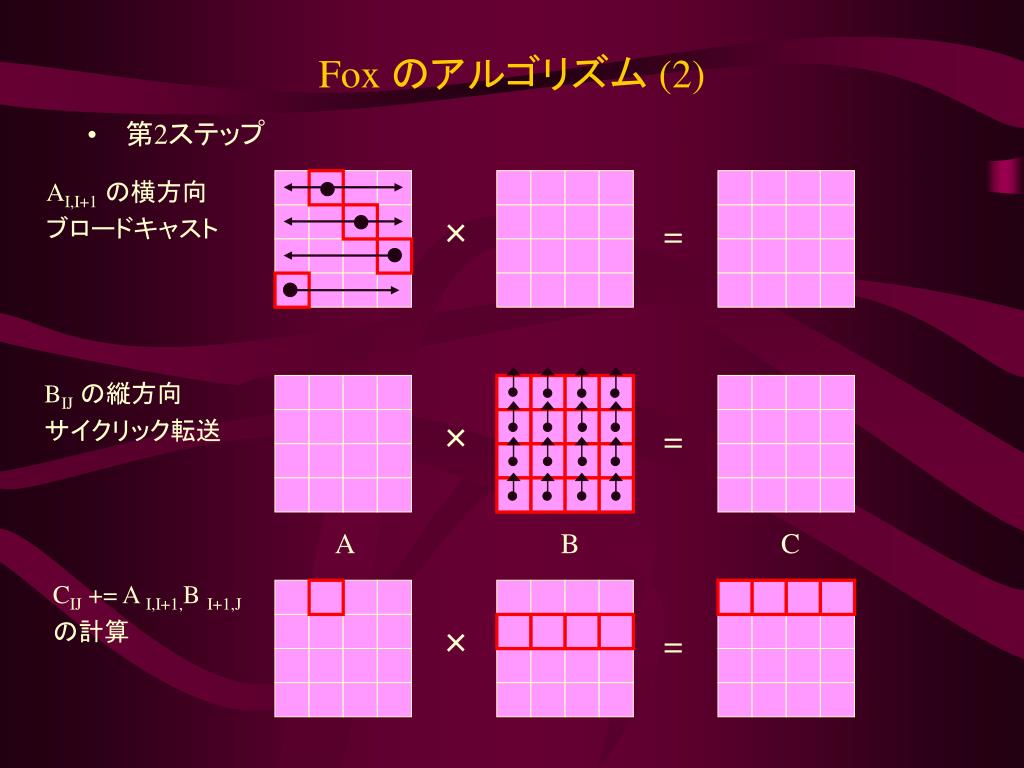

  16. Fox のアルゴリズム (2) AI,I+1の横方向 ブロードキャスト × = • 第2ステップ B0 B1 B2 B3 B0 B1 B2 B3 BIJの縦方向 サイクリック転送 × = A B C B0 B1 B2 B3 B0 B1 B2 B3 CIJ += A I,I+1,B I+1,J の計算 × =

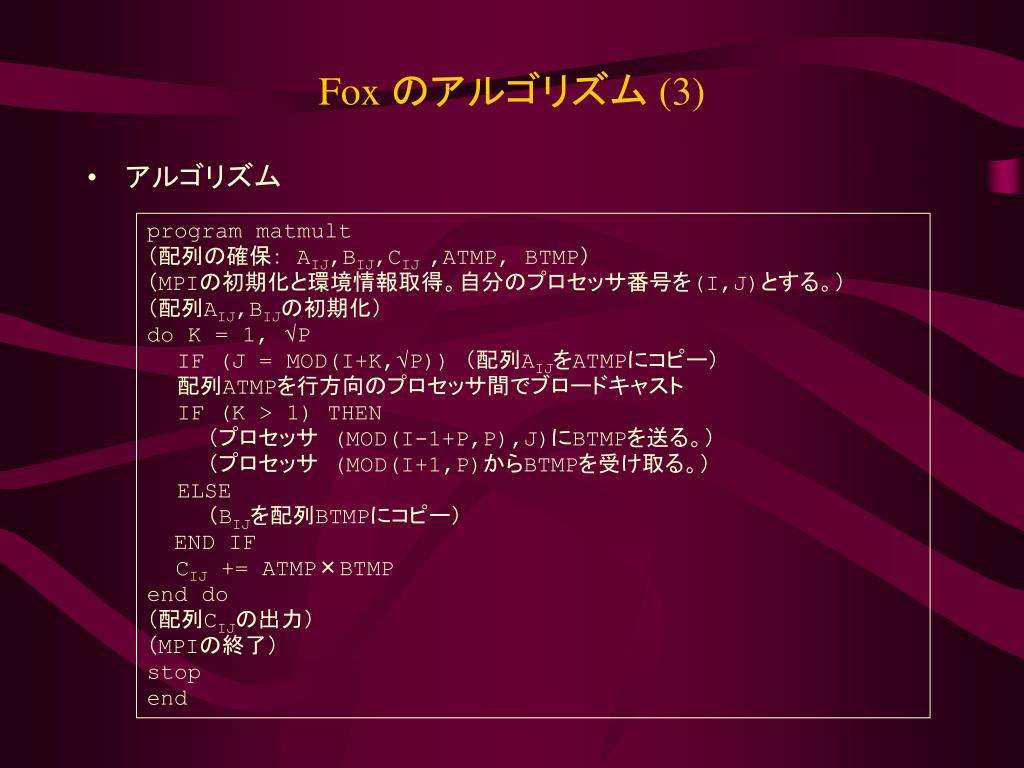

  17. Fox のアルゴリズム (3) • アルゴリズム program matmult （配列の確保： AIJ,BIJ,CIJ ,ATMP, BTMP） （MPIの初期化と環境情報取得。自分のプロセッサ番号を(I,J)とする。） （配列AIJ,BIJの初期化） do K = 1, √P IF (J = MOD(I+K,√P)) （配列AIJをATMPにコピー） 　　配列ATMPを行方向のプロセッサ間でブロードキャスト IF (K > 1) THEN 　　　　（プロセッサ (MOD(I-1+P,P),J)にBTMPを送る。） 　　　　（プロセッサ (MOD(I+1,P)からBTMPを受け取る。） ELSE 　　　　（BIJを配列BTMPにコピー） END IF CIJ += ATMP×BTMP end do （配列CIJの出力） （MPIの終了） stop end

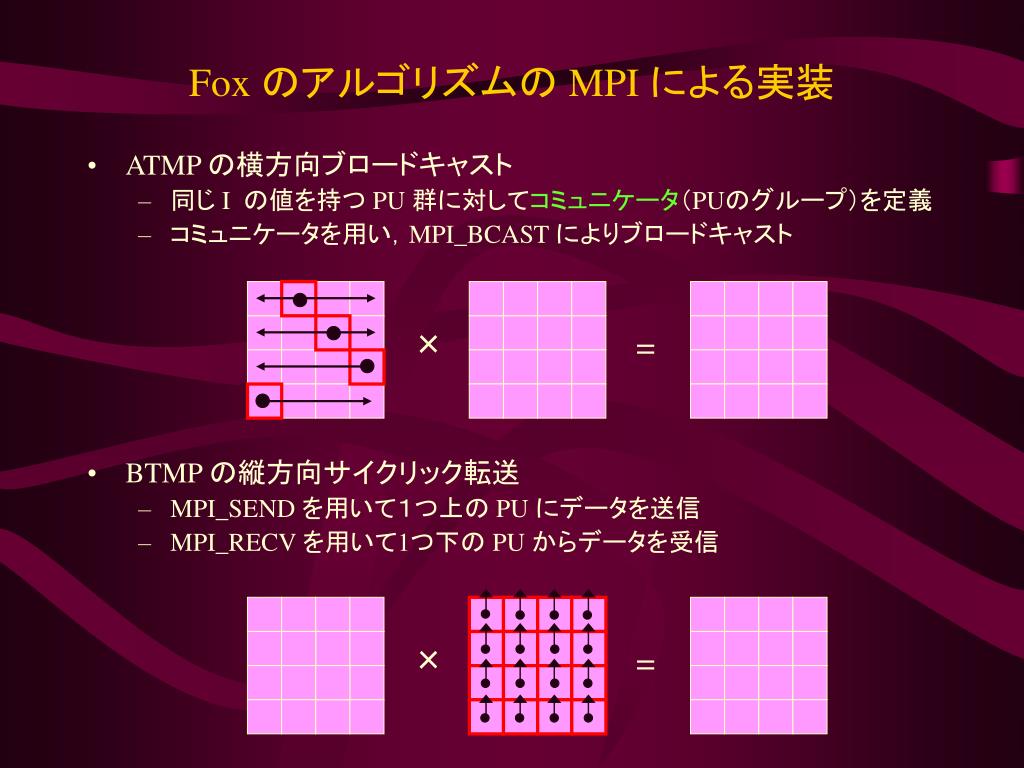

  18. Fox のアルゴリズムの MPI による実装 • ATMP の横方向ブロードキャスト • 同じ I の値を持つ PU 群に対してコミュニケータ（PUのグループ）を定義 • コミュニケータを用い，MPI_BCAST によりブロードキャスト • BTMP の縦方向サイクリック転送 • MPI_SEND を用いて１つ上の PU にデータを送信 • MPI_RECV を用いて1つ下の PU からデータを受信 × = B0 B1 B2 B3 B0 B1 B2 B3 × =

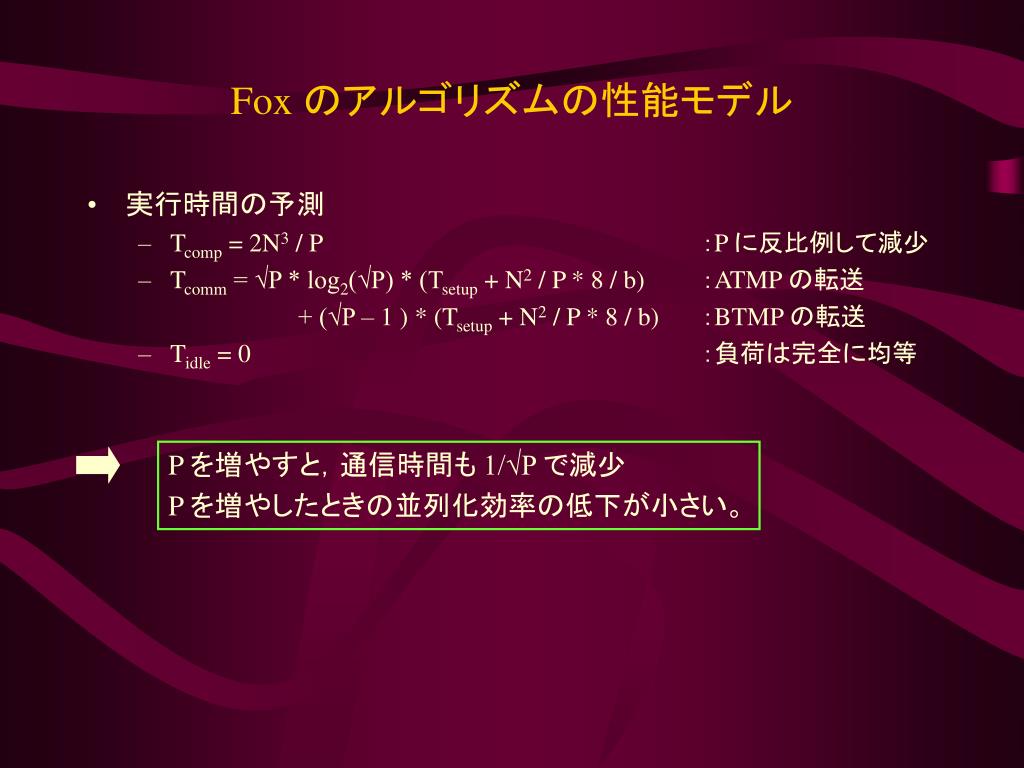

  19. Fox のアルゴリズムの性能モデル • 実行時間の予測 • Tcomp = 2N3 / P ：P に反比例して減少 • Tcomm = √P * log2(√P) * (Tsetup + N2 / P * 8 / b) ：ATMP の転送 + (√P – 1 ) * (Tsetup + N2 / P * 8 / b) ：BTMP の転送 • Tidle = 0 ：負荷は完全に均等 P を増やすと，通信時間も 1/√P で減少 P を増やしたときの並列化効率の低下が小さい。

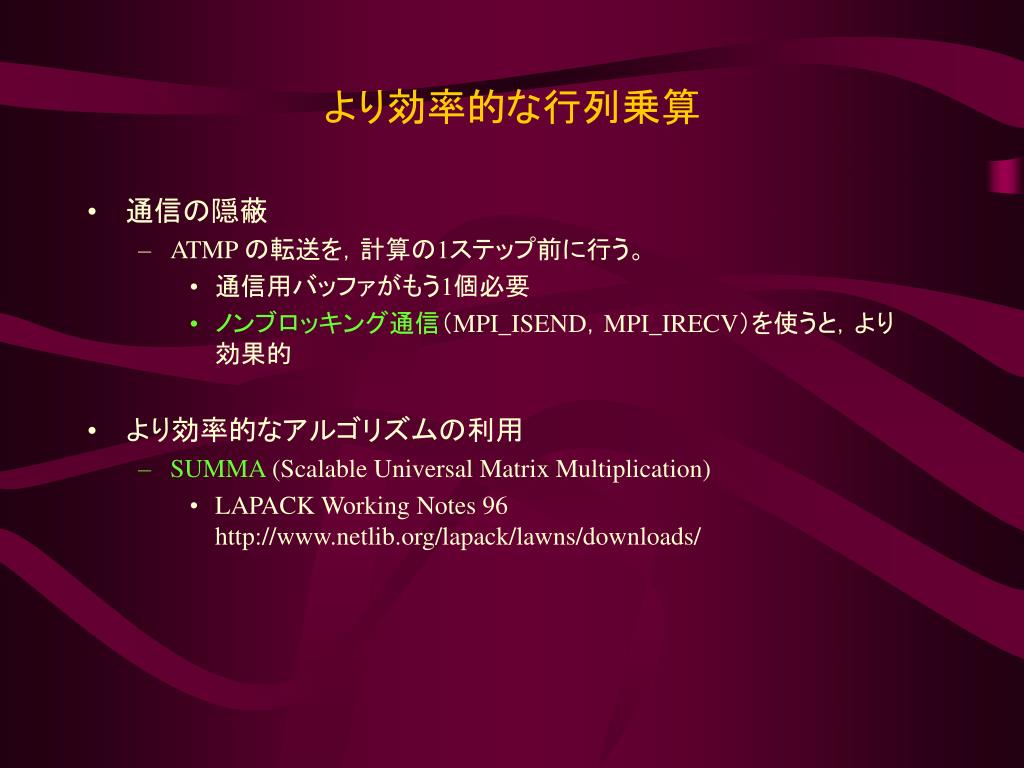

  20. より効率的な行列乗算 • 通信の隠蔽 • ATMP の転送を，計算の1ステップ前に行う。 • 通信用バッファがもう1個必要 • ノンブロッキング通信（MPI_ISEND，MPI_IRECV）を使うと，より効果的 • より効率的なアルゴリズムの利用 • SUMMA (Scalable Universal Matrix Multiplication) • LAPACK Working Notes 96 http://www.netlib.org/lapack/lawns/downloads/

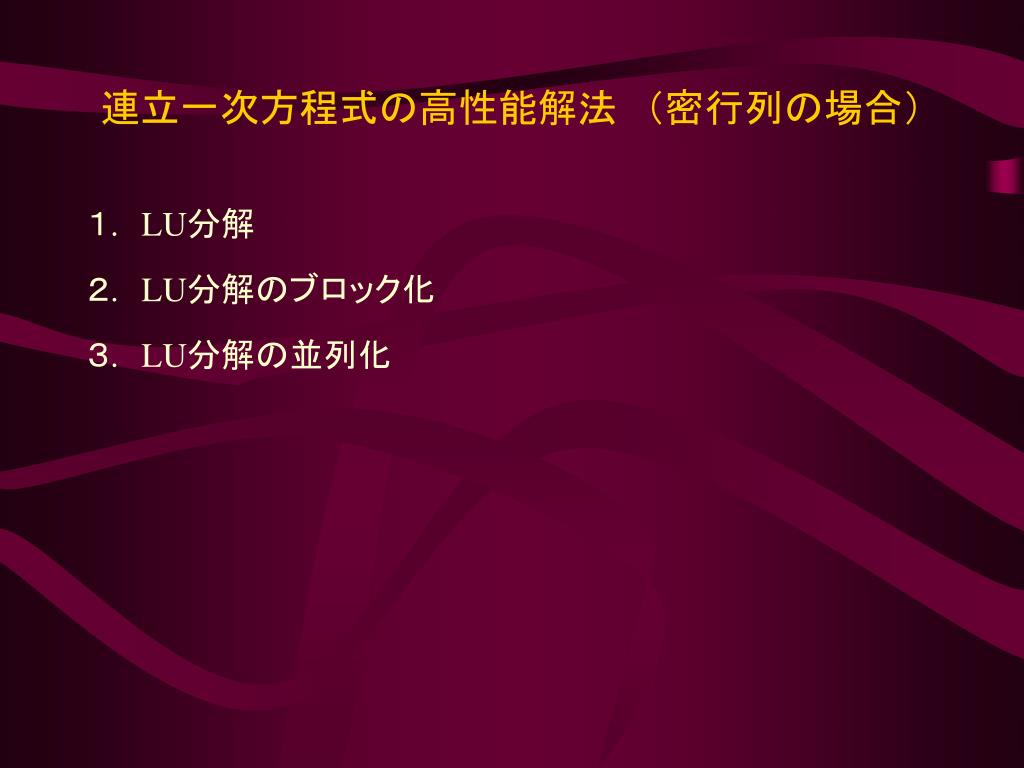

  21. 連立一次方程式の高性能解法　（密行列の場合）連立一次方程式の高性能解法　（密行列の場合） １.LU分解 ２.LU分解のブロック化 ３.LU分解の並列化

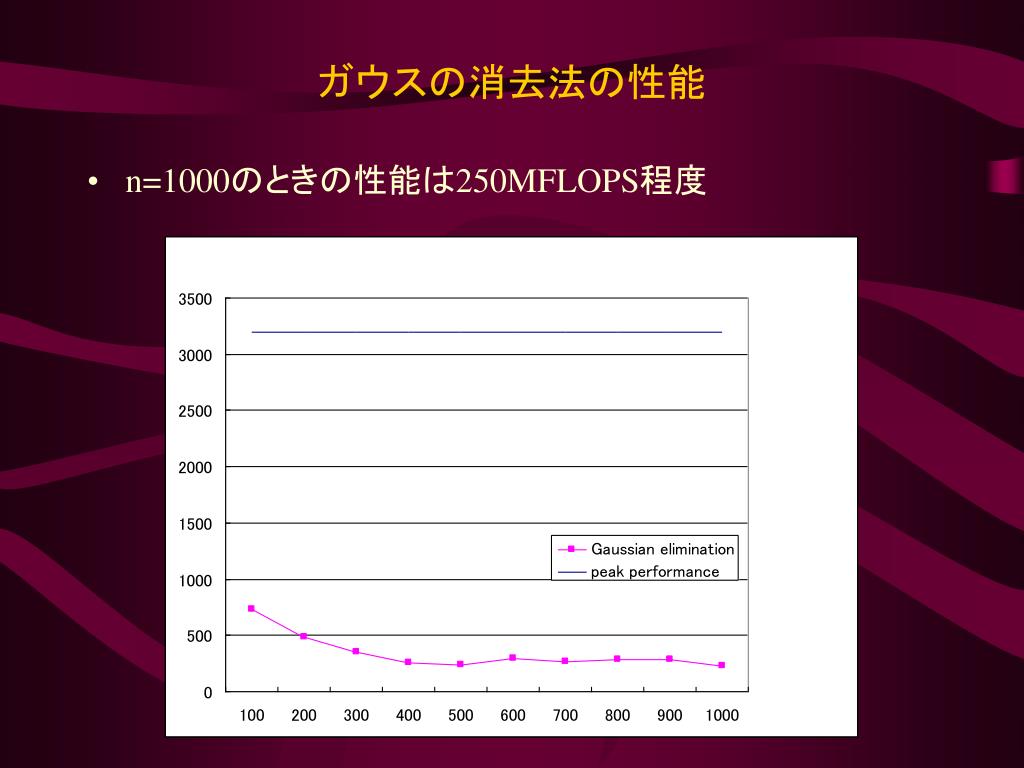

  22. ガウスの消去法の性能 • n=1000のときの性能は250MFLOPS程度
