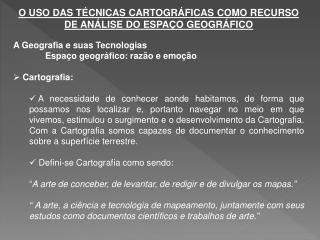

  1. O USO DAS TÉCNICAS CARTOGRÁFICAS COMO RECURSO DE ANÁLISE DO ESPAÇO GEOGRÁFICO • A Geografia e suas Tecnologias • Espaço geográfico: razão e emoção • Cartografia: • A necessidade de conhecer aonde habitamos, de forma que possamos nos localizar e, portanto navegar no meio em que vivemos, estimulou o surgimento e o desenvolvimento da Cartografia. Com a Cartografia somos capazes de documentar o conhecimento sobre a superfície terrestre. • Defini-se Cartografia como sendo: • “A arte de conceber, de levantar, de redigir e de divulgar os mapas.” • “ A arte, a ciência e tecnologia de mapeamento, juntamente com seus estudos como documentos científicos e trabalhos de arte.”

  2. Desenvolvimento da Cartografia: • A Cartografia data da pré-história quando era usada para delimitar território de caça e pesca http://augustocvp.files.wordpress.com/2010/03/pintura-rupestre.jpg ACESSADO EM 28-02-2011

  3. O mapa mais antigo já encontrado foi confeccionado na Suméria, em uma pequena tábua de argila. Desenhado por volta de 2.300 a. C., medindo 7 cm, ele mostra o Rio Eufrates cercado por montanhas. http://2.bp.blogspot.com/_RmjizkgwRV4/S4AkYNx7GpI/AAAAAAAAAsk/SEIcvEjAxqs/s1600-h/Ga-Sur.jpg- acessado em 28-02-2011 http://4.bp.blogspot.com/_RmjizkgwRV4/S4Akiov7zJI/AAAAAAAAAss/zgtl3aPFs1A/s1600-h/mapa_ga-sur3.jpg - acessado em 28-02-2011

  4. As representações mais antigas do espaço não apresentavam os elementos essenciais exigidos pela Cartografia, sendo eles: Elementos essenciais na Cartografia • Título: identifica o assunto do mapa. • Legenda: identifica o significado das cores e símbolos usados no mapa. • -Orientação: permite direcionar corretamente o mapa em relação aos pontos cardeais, colaterais e subcolaterais (Rosa-dos-Ventos). • -Escala: estabelece a proporção entre o espaço real (Km, m) e sua representação no mapa em centímetros. • -Fonte: indica quem é o responsável pela elaboração do mapa.

  5. A Grécia desenvolveu as bases científicas da observação. • A escola pitagórica e o sábio Aristóteles desenvolveram a idéia de esfericidade da Terra, medida por Eratóstenes. • Hiparco e a matemática idealizaram o sistema de coordenadas. • Ptolomeu lançou as bases da geografia matemática e da cartografia em seu trabalho clássico “Guia de Geografia”. Criou a Teoria Geocêntrica. ERATÓSTENES E O CÁLCULO DA CIRCUNFERÊNCIA DA TERRA Fonte: http://www.somatematica.com.br/biograf/erat.php - acesso em 28-02-2011 Ao meio-dia de 22 de junho, a luz do sol brilhava diretamente até o fundo de um poço profundo em Syene e era refletida de volta para cima, em linha reta, mostrando, desta forma, que o sol estava diretamente acima. Usando geometria simples, Eratóstenes mostrou que existe um ângulo de 7,2º entre Alexandria e Syene, o que corresponde a 1/50 de um círculo. Viajava-se de Syene a Alexandria com freqüência e sabia-se que a distância media 5 mil estádios. Então, Eratóstenes calculou que a Terra tinha 50 x 5 mil estádios. O 50 foi encontrado dividindo os 360º da circunferência da Terra por 7,2º, ângulo formado pelos raios de Sol sobre Alexandria.

  6. Essa imagem explica o raciocínio usado por Eratóstenes para calcular a circunferência da Terra.

  7. Para Eratóstenes a sombra que os raios solares faziam sobre Alexandria provava que a Terra não era plana mas sim esférica. Ele defendia que se a Terra fosse plana os raios solares não formariam sombra em nenhuma parte da Terra. Os povos antigos também defenderam que o fato de um navio vindo ao longe só ir sendo visto aos poucos provava que a Terra não era plana. Segundo essa teoria a curvatura da Terra esconderia o navio que ao se aproximar ia se tornando visível aos poucos, começando pelas suas partes mais altas.

  8. Figura 1: Mapa-múndi de Ptolomeu. As bases desse mapa foram criadas em Alexandria, por isso os detalhes do Mediterrâneo Oriental são mais próximos da realidade. Há somente três continentes, Europa, Ásia e África; a Linha do Equador foi assinalada. As cabeças em torno do mapa representam os ventos. Fonte: http://greciantiga.org/img/index.asp?num=0026. Acesso em 16/02/2011.

  9. Desenvolvimento da Cartografia: • Durante a Idade Média a Cartografia sofreu um período de estagnação e até retrocesso. A influência religiosa foi marcante em todo o período medieval e os mapas mais utilizados eram os de T em O. Figura 2: Mapa-múndi TO, século XII. Fonte: http://geografiamb2.wordpress.com/2009/03/18/aula-cartografia-19032009-prof-andre/. Acesso em 16/02/2011. Figura 3: Mapa-múndi TO. Fonte: http://www.quehistoriaeessa.com/. Acesso em 16/02/2011.

  10. PLANISFÉRIO DE CANTINO: Alberto Cantino era um agente secreto italiano que se infiltrou na corte portuguesa para conseguir um planisfério com as últimas descobertas das explorações marítimas da época. http://upload.wikimedia.org/wikipedia/commons/thumb/f/fc/Cantino_Planisphere.jpg/300px-Cantino_Planisphere.jpg - acessado em 28-02-2011

  11. Desenvolvimento da Cartografia: • Nicolau Copérnico e a Teoria Heliocêntrica. • Galileu Galilei. • O ciclo das Grandes Navegações foi o responsável pela retomada do progresso na Cartografia e a introdução de novas áreas mapeadas e de novas técnicas de mapeamento. Figura 4: Mapa-múndiTypvsOrbisVniversalis, 1561. Fonte: http://www.picasaweb.google.com . Acesso em 16/02/2011.

  12. Desenvolvimento da Cartografia: • Nesse contexto surge a projeção desenvolvida por Gerard Mercator, própria para mapas náuticos, segundo a qual os meridianos são ângulos retos aos paralelos de latitude. Figura 4: Projeção de Mercator, 1569. Fonte: http://www.territorioscuola.com/wikipedia/pt.wikipedia.php?title=Ficheiro:Mercator_1569.png. Acesso em 16/02/2011.

  13. MAPA-MUNDI POLÍTICO http://blogalize.net/wp-content/uploads/2009/11/mapa-mundi.jpg - ACESSADO EM 28-02-2011

  14. Desenvolvimento da Cartografia: • Durante muito tempo, os mapas foram confeccionados a partir de observações diretas dos viajantes. • Atualmente, os mapas são confeccionados por meio do uso de tecnologias modernas de sensoriamento remoto (imagens aéreas e imagens de satélites). • Exemplos de satélites artificiais: • Landsat 5 e 7. • CBERS 2B. • NOAA. • Quickbird.

  15. Imagens de Satélites Figura 5: Imagem do NOAA. Fonte: INPE/CPTEC .

  16. Imagens de Satélites Figura 6: Imagem do Meteosat. Fonte: INPE/CPTEC .

  17. Imagens de Satélites Figura 7: Imagem do Landsat 7 na composição de bandas R5, G4, B3. Baixada Santista, SP, Brasil.

  18. Imagens de Satélites Figura 8: Imagem do Landsat 7 na composição de bandas R3, G2, B1. Baixada Santista, SP, Brasil.

  19. Imagens de Satélites Figura 9: Imagem da Esplanada dos Ministérios – Brasília, DF, Brasil.

  20. Imagens de Satélites Figura 10: Imagem do Rio de Janeiro, RJ, Brasil.

  21. Aerofotos • Aerofotogrametria ou foto-interpretação são técnicas ou sistemas de obtenção de informações e/ou dados quantitativos tendo como material base as fotografias aereas. Figura 11: Linhas de voo. Fonte: CEFET/SC. Figura 12: Recobrimento longitudinal e lateral. Fonte: CEFET/SC.

  22. Aerofotos Figura 13: Foto aérea do cerrado brasileiro. Fonte: IBGE.

  23. ORIENTAÇÃO PELO SOL http://www.tiobill.com.br/dicas/di_orientacao_pelo_sol.jpg - ACESSADO EM 28-02-2011

  24. ORIENTAÇÃO PELO CRUZEIRO DO SUL http://2.bp.blogspot.com/_taE-CTXOHPg/TI-qFS9_URI/AAAAAAAAAC0/Bu5--x_Nvng/s1600/Orienta%C3%A7%C3%A3o+pelo+Cruzeiro+do+Sul.jpg – ACESSADO EM 28-02-2011.

  25. ORIENTAÇÃO PELA ESTRELA POLAR http://geocities.ws/jacksonalexandre/Orientacao/Orientacao/Estrelas5.gif - ACESSADO EM 28-02-2011.

  26. Orientação pelo Sol com o Relógio HEMISFÉRIO NORTE Para o Hemisfério Norte (onde se encontra Portugal) o método a usar é o seguinte: mantendo o relógio na horizontal, com o mostrador para cima, procura-se uma posição em que o ponteiro das horas esteja na direção do sol. A bissetriz do menor ângulo formado pelo ponteiro das horas e pela linha das 12h define a direção Norte-Sul. HEMISFÉRIO SUL No caso do Hemisfério Sul, o método é semelhante, só que, neste caso, é a linha das 12h que fica na direção do sol, fazendo-se depois do mesmo modo a bissetriz entre o ponteiro das horas e a linha das 12h. http://grupoadventury.br.tripod.com/Materiais/Orientacao.htm - ACESSADO EM 28-02-2011

  27. A ROSA-DOS-VENTOS

  28. O USO DA BÚSSOLA http://www.blogdajulieta.com.br/wp-content/uploads/2010/07/bussola.jpg - ACESSADO EM 01-03-2011 http://www.kalipedia.com/kalipediamedia/cienciasnaturales/media/200704/17/tierrayuniverso/20070417klpcnatun_40.Ees.SCO.png

  29. SISTEMA GPS http://www.vivasemfio.com/blog_images/satelites_terra.gif - ACESSADO EM 28-02-2011
