  1. Растровая графика

  2. РАСТРОВАЯ ГРАФИКА Растровое изображение хранится с помощью точек различного цвета (пикселей), которые образуют строки и столбцы.

  3. Пиксель – минимальный участок изображения, которому независимым образом можно задать цвет Пиксель

  4. Плюсы растрового изображения:

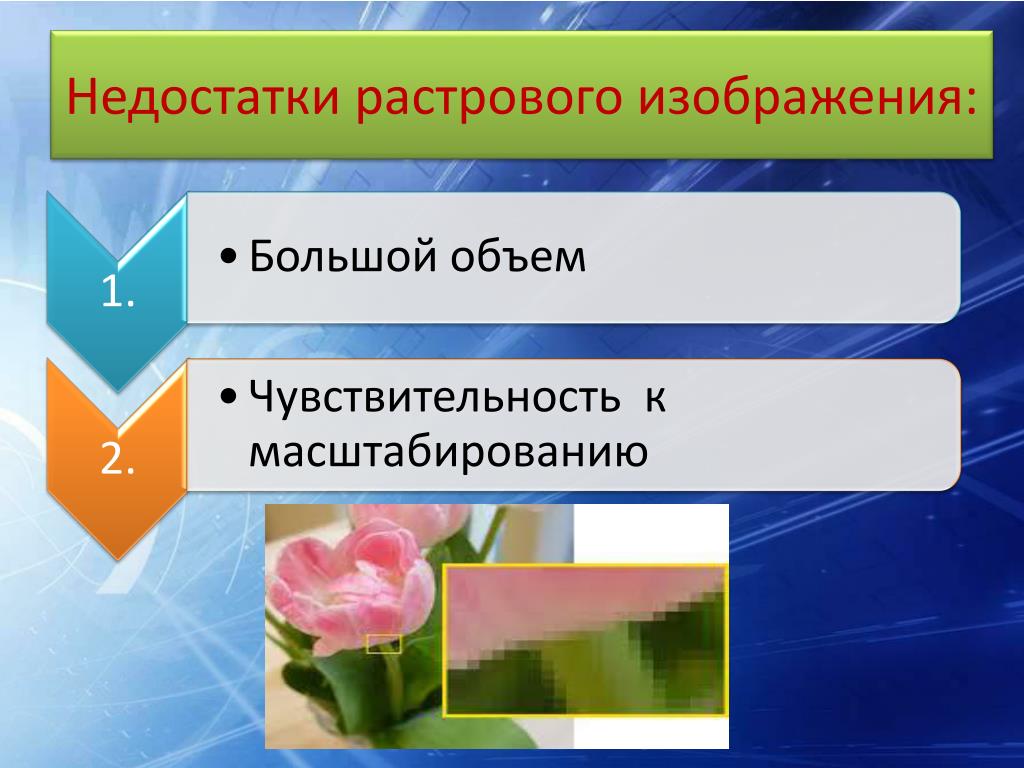

  5. Недостатки растрового изображения:

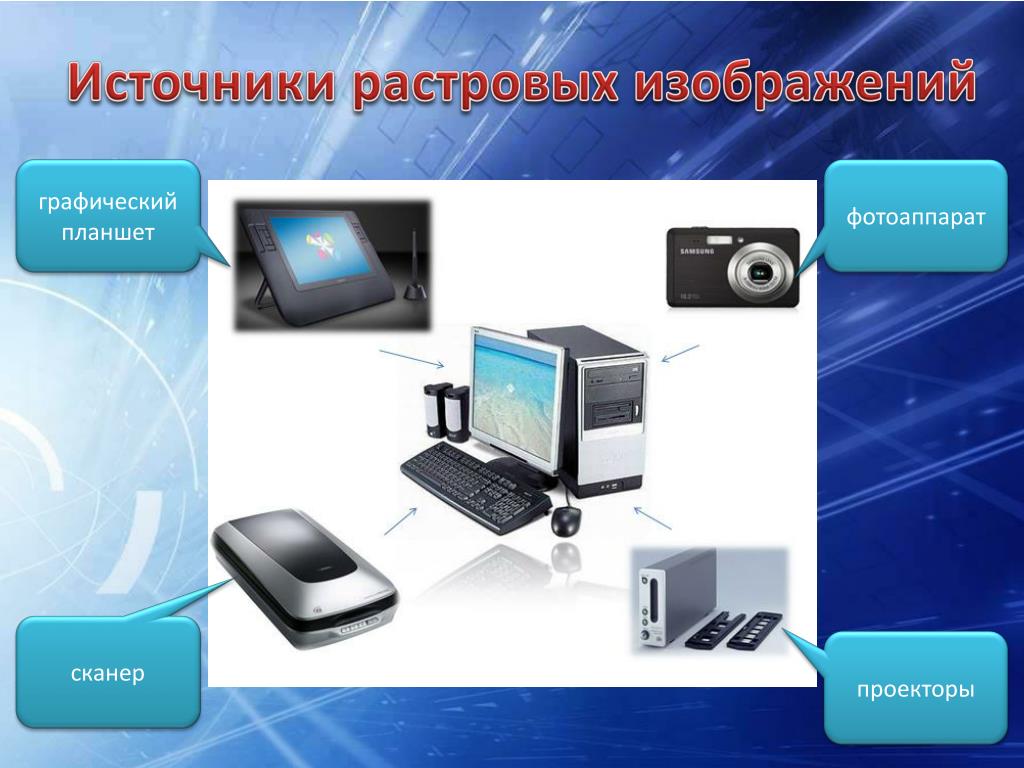

  6. Источники растровых изображений графический планшет фотоаппарат сканер проекторы

  7. Программы для роботы с растровым изображением Adobe — PhotoShop, Corel — PhotoPaint, Macromedia — Fire Works, Fractal Design — Painter, Windows — Paint.

  8. Основныепонятирастровойграфики физический размер, - определяет размер рисунка по вертикали и горизонтали сантиметры, дюймы(≈2,54 см), точки (пиксель) Разрешающаяспособность Колличествопикселей на дюйм (dpi) глубинацвета Число битовдля кодированияцветапикселя Цветовая модель

  9. green red blue ПАЛИТРА RGB Цвета в палитре RGB формируются путем сложения базовых цветов, которые могут иметь различную интенсивность. Цвет палитры Color можно определить с помощью формулы: Color = R + G + В При этом надо учитывать глубину цвета — количество битов, отводимое в компьютере для кодирования цвета. Для глубины цвета 24 бита: 0 ≤ R≤ 255, 0 ≤ G≤ 255, 0 ≤ B≤ 255

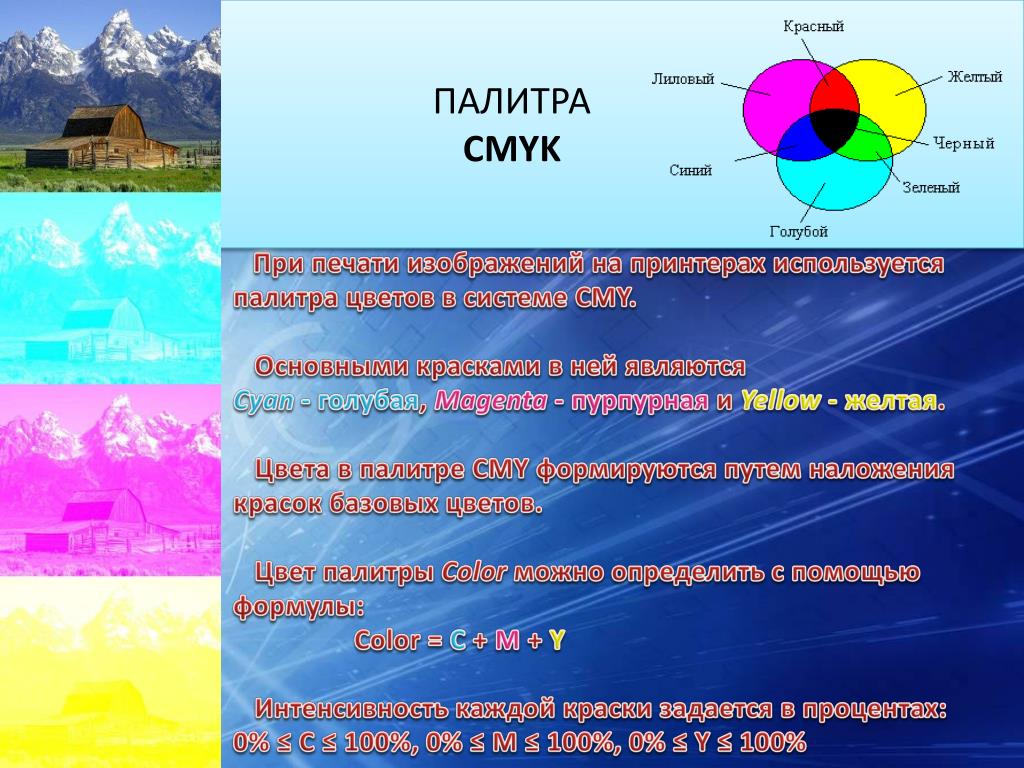

  10. ПАЛИТРА CMYK При печати изображений на принтерах используется палитра цветов в системе CMY. Основными красками в ней являются Cyan - голубая, Magenta - пурпурная и Yellow - желтая. Цвета в палитре CMY формируются путем наложения красок базовых цветов. Цвет палитры Color можно определить с помощью формулы: Color = С + M + Y Интенсивность каждой краски задается в процентах: 0% ≤ С ≤ 100%, 0% ≤ М ≤ 100%, 0% ≤ Y ≤ 100%

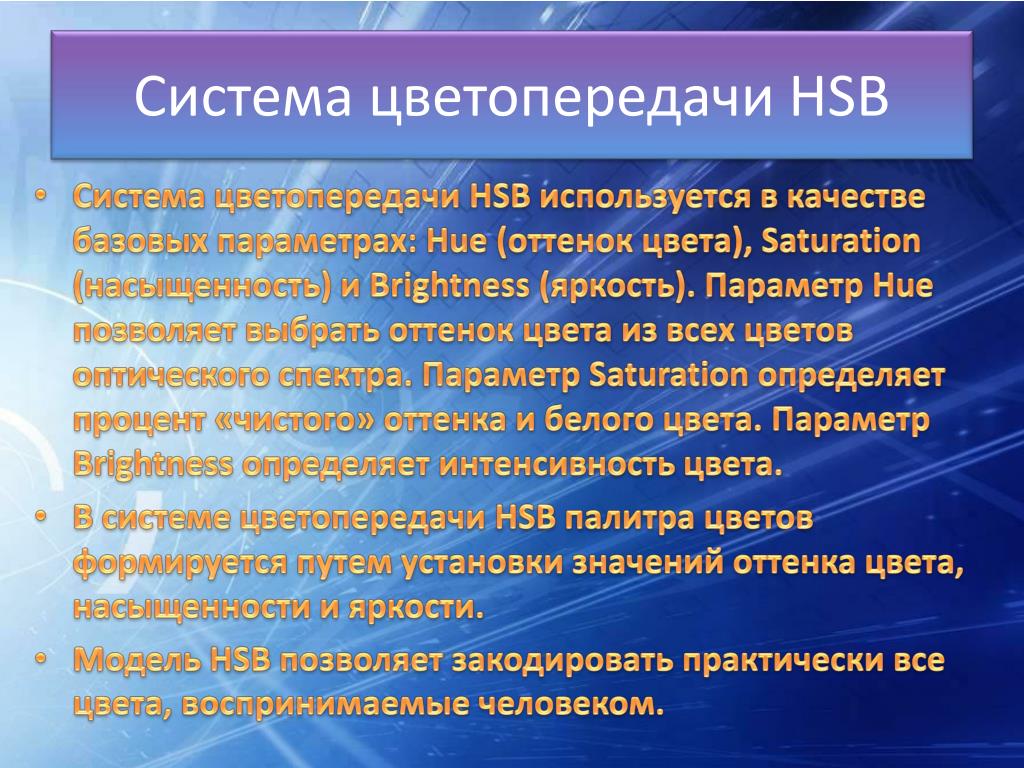

  11. Система цветопередачи HSB • Система цветопередачи HSB используется в качестве базовых параметрах: Hue (оттенок цвета), Saturation (насыщенность) и Brightness (яркость). Параметр Hue позволяет выбрать оттенок цвета из всех цветов оптического спектра. Параметр Saturation определяет процент «чистого» оттенка и белого цвета. Параметр Brightness определяет интенсивность цвета. • В системе цветопередачи HSB палитра цветов формируется путем установки значений оттенка цвета, насыщенности и яркости. • Модель HSB позволяет закодировать практически все цвета, воспринимаемые человеком.

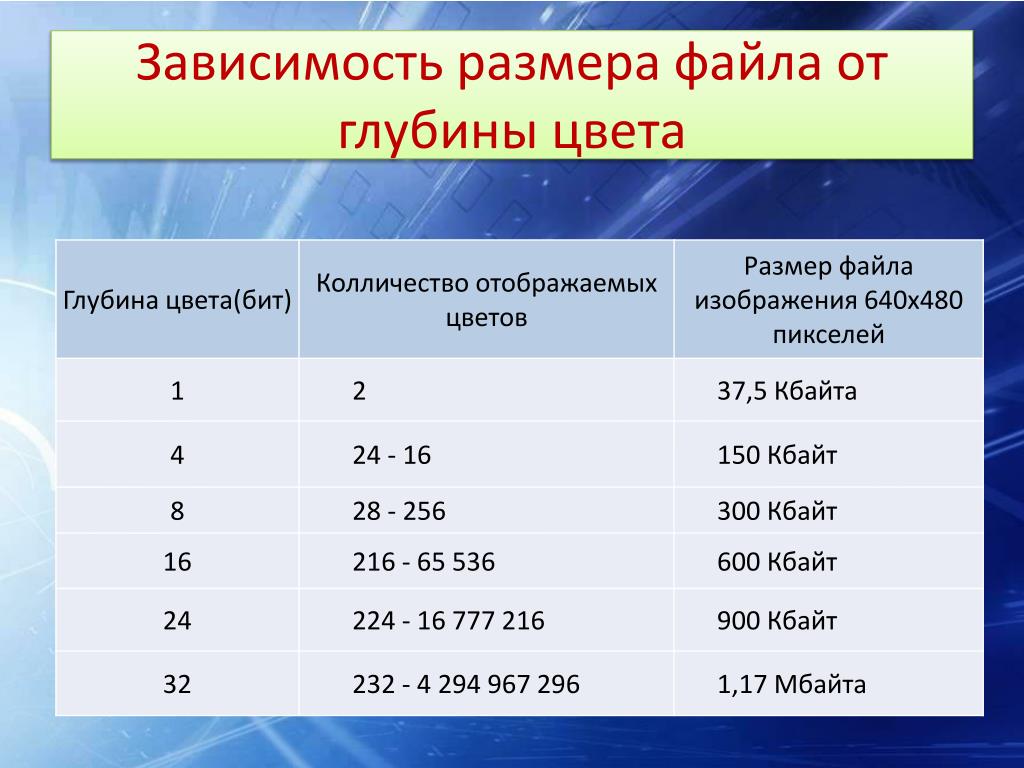

  12. Зависимость размера файла от глубины цвета

  13. Задача: определить информационный объем изображения • Определяем количество цветов nв изображении . В данном случае изображение черно-белое, поэтому n = 2 • Определяем количество пикселей k в изображении.k = 7 х 8 = 56пикселей. 7 8

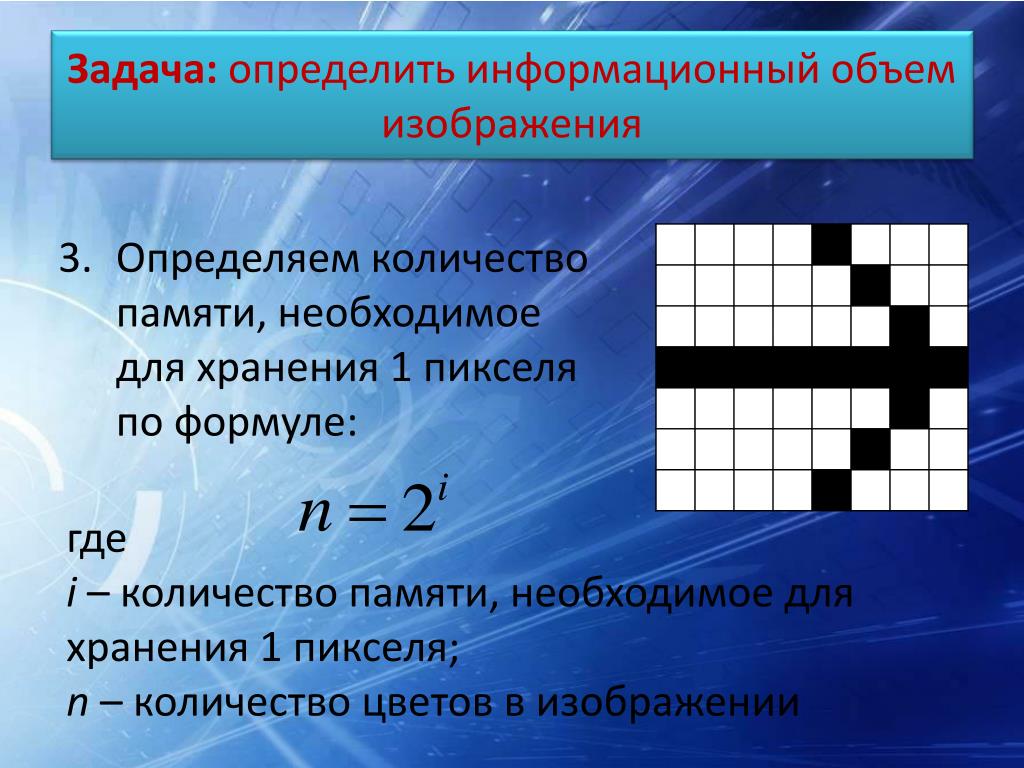

  14. Задача: определить информационный объем изображения • Определяем количество памяти, необходимое для хранения 1 пикселя по формуле: где i – количество памяти, необходимое для хранения 1 пикселя; n – количество цветов в изображении

  15. Задача: определить информационный объем изображения • Следовательно, для хранения 1 пикселя необходим 1 бит • Определяем количество памяти, требуемое для хранения всего изображения: i * k = 1 * 56 = 56 бит =7 байт

  16. Форматы графических файлов

  17. Задание: 1. Определить информационный объем растрового изображения размером 1024 х 768 пикселей и состоящего из 64 цветов 2. Чемуравенобъемграфическихданных в изображении300x400 пикселей, еслиинформация про цветописывается4 байтами? 3. Найдитеколличествографическойинформации в ярлыкеразмером 30 х 20 пикселей, которыйвыполнен в палитреиз256 цветов. 4. Пусть установлена разрешающаяспособностьмонитора1024х 768 пикселей, а шаг сетки растра равен— 96 дюймам. Какойразмерэкранамонитора(у см)?
