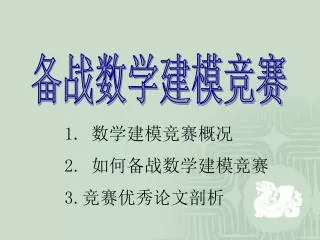

  1. 备战数学建模竞赛 1. 数学建模竞赛概况 2. 如何备战数学建模竞赛 3.竞赛优秀论文剖析

  2. 数学建模竞赛概况 1 美国(国际)大学生数学建模竞赛(MCM) • 由美国运筹与管理科学、美国工业与应用数学学会、美国数学学会等多家组织共同举办的一项国际性竞赛 • 始于1985年 •  学生三人一组在四天之内合作完成一个实际问题,提交一篇完整的竞赛论文(英文) •  参赛者来自美国、中国、加拿大、德国、英国以及印尼等国家或地区 •  我国于1989年起组织大学生参加MCM •  我校从2011年开始组织学生参加MCM

  3. 数学建模竞赛概况 2 美国大学生交叉学科建模竞赛(ICM)  始于1999年  学生三人一组在四天之内合作完成一个实际问题  参赛者来自美国、中国、加拿大、德国、英国以及印尼等国家或地区

  4. 数学建模竞赛概况 3 全国大学生数学建模竞赛(CUMCM) • 1990年上海市开始组织数学类专业的数学建模竞赛,1991年扩大到其他各专业; • 1992年开始组织全国联赛,1994年正式由教育部、中国工业与应用数学学会(CSIAM)共同主办并组织全国的评阅 •  学生三人一组在三天之内合作完成一个实际问题 •  参赛者包括全国各重点大学,一般院校和专科学校 •  我校从1992年开始组织学生参加CUMCM

  5. 我校近五年参赛情况反响

  6. 数学建模竞赛的反响 •  学生欢迎:“一次参赛,终身受益” •  研究生导师们的认同 •  企业界的认同/赞助 •  教育改革同行的认同:“成功范例” •  国际同行的认同

  7. 数学建模竞赛形式 内容 • 赛题:工程技术、管理科学中经过简化的实际问题 • 答卷:一篇包含模型假设、建立、求解、计算方法设计和计算机实现、结果分析和检验、模型改进等方面的论文 形式 • 3名大学生组队,在3天内完成的通讯比赛 • 可使用任何“死”材料(图书、计算机、软件、互联网等),但不得与队外任何人讨论 标准 假设的合理性 建模的创造性 结果的正确性 表述的清晰程度 宗旨 创新意识 团队精神 重在参与 公平竞争

  8. 数学建模竞赛部分题目 08年:数码相机定位,高校教育学费标准探讨, 地面搜索,NBA赛程的分析与评价 09年:制动器试验台的控制方法分析,眼科病床的合理安排,卫星和飞船的跟踪测控,会议筹备 10年:储油罐的变位识别与标定,上海世博会影响力的定量评估,输油管的布置,学生宿舍设计方案评价 11年:土壤重金属污染分析,交巡警服务平台的设置与调度,养老金制度的改革,天然肠衣搭配问题 12年:葡萄酒的评价,太阳能小屋的设计,脑卒中发病环境因素分析及干预,机器人避障问题

  9. CUMCM命题思路(摘自谢金星教授讲稿) • 开放性:较大的灵活性,供参赛者发挥其创造能力 • 实际背景/时代特征(实用性/时代性/趣味性): 一定的亲和力/社会热点问题;激发学生思考问题 • 综合性:开拓知识结构,不是单一数学问题 • 基础性(可接受性) 少涉及专业知识;适中的数学知识;学生能得到训练 • 可区分性

  10. CUMCM命题思路(摘自谢金星教授讲稿) • 中美赛题的比较:开放程度差别还较大 • 两个竞赛的区别:CUMCM的开放程度要适中 • (或一题开放些,一题封闭些) • A题 –连续模型,B题 –离散模型;但不局限于此 • 2004年5月:CUMCM命题研讨会(上海) • 设立命题研究课题,开拓题源 好的赛题是提高竞赛水平的关键之一

  11. 数学建模参赛队员如何准备 0 基本技能训练 • 数学建模方法,数学软件应用,编程等等 • 研读历届的优秀论文,里面涉及的知识,绘图,计算等是否具备 •  快速查阅和搜集整理所需背景材料,参考资料. • 数据处理、统计分析、绘图和文字处理 • 图形,表格,文字表达 • 队员之间良好的沟通与合作

  12. 如何组队 1 成功的参赛队应具备  问题分析清晰,逻辑性强  较强的建立数学模型、解决数学问题并清楚表述的能力  在数值分析、统计分析、绘图和文字处理方面的较强技能  文字表达能力强  队员之间良好的沟通与合作

  13. 如何组队 2 组队的一种方法 • 分解责任,提高效率。 竞赛开始时所有队员参与谈论,研究解决问题的方法,分析可能的问题和处理办法,确定建模的思路和步骤。 • 一个队员负责写论文,从一开始就注意材料的收集和整理,能较早完成论文,可以有充足的时间进行修改完善。 • 一个队员负责编程,有的题目需要大量的计算,至少应有一人能正确熟练的编写程序。 • 想想,你担任什么角色?怎么进行最好的准备?

  14. 3 编程队员 • 任何一个成功的参赛队都要做大量编程。 • 熟悉MATLAB,Lindo,Lingo,或c/c++,Excel • 如何读入数据?如何写数据?如何绘各种类型的图形?如何产生服从各种概率分布的随机数?如何解方程、方程组以及微分方程?如何求复杂函数的积分、(数值)微分,如何做插值、拟合、回归?如何做统计计算和分析?如何求解优化问题?做灵敏度分析?… • 参看历届的竞赛优秀论文,总结里面涉及哪些技能,最好能熟练地实施。

  15. 4 写作的队员 • 论文是提交给专家评阅的唯一材料 • 要保证文章非常清晰、简单而准确,切忌把东西复杂化; • 最好能提前12小时完成初稿,所有队员都要对文章的各部分提出修改意见,反复修改完善。 • 多看历届的竞赛优秀论文,学习表达方式、技巧。 • 熟悉文字处理软件(word),公式编辑,绘图,排版. • 多练习,勤实践。

  16. 如何组队 5 第三队员 • 查资料,寻求能建模和解决问题的方法,建立模型等 • 帮助写作,确保论文清晰、流畅、可读性强,当然,不要只做一个读者; • 会编程,帮助编程队员运行程序,准备数据等,将结果整理到论文中,工作量大时也可编写调试程序。

  17. 如何组队 6 团队 • 一个成功的参赛队一定是每个人每分钟都花在真正重要的事情上; • 时刻记住你们是一个团队,不要想一个人做所有重要的事情,要善于分解分配任务,充分发挥每个队员的能力。

  18. 竞赛论文剖析 论文一般应包括 (1)摘要; (2)问题重述; (3)模型的基本假设; (4)符号说明 (5)问题的分析; (6)模型的建立 (7)模型的求解; (8)结果及其分析 (9)模型的检验与推广;(10)模型评价 (11)参考文献; (12) 附录

  19. 竞赛论文剖析 例:长江水质的评价和预测(2005A) 摘要 1.问题重述 2.模型的基本假设 3.符号说明 4.长江水质的综合评价 4.1 问题的分析 4.2 理论分析与算法步骤 1) 数据的归一化和综合 2) 单个观测点水质评估向量和长江全流域水质的综合评价 4.3 水质等级标准的确定 4.4 长江水质的综合评价

  20. 5.长江污染源的判定 5.1 差分方程反演模型的建立与求界 5.2 微分方程反演模型对污染源的判定 5.3 含支流的微分方程反演模型 6.回归模型对水质的预测分析 6.1 回归模型对问题的求解 6.2.模型的改进和预测结果 7.基于回归模型的预测控制 7.1 理论分析 7.2 回归模型对污水处理量的预测 7.3 二元线性回归模型的建立与求解 8 模型的检验与推广 9 模型的评价 10 参考文献 11 附录

  21. 竞赛论文剖析 1 摘要 • 应包括: (1)用1、2句话说明原题中要求解决的问题; • (2)建立了什么模型(在数学上属于什么类型),建模的思想(思路),模型特点; • (3)算法思想(求解思路),特色; • (4)主要结果(数值结果,结论); • (5) 模型优点,模型检验,灵敏度分析,有无改进、推广。

  22. 竞赛论文剖析 1 摘要 • 特色和创新之处必须在这里强调(稍夸张地)。 • 长度:理想长度很难说,必须包括上述要点,但简洁也非常重要。一般掌握在2/3页左右。 • 是文章最重要的部分。要保证准确、简明、条理清晰,突出特色和创新点。 注:全国评阅时将首先根据摘要和论文整体结构及概貌对论文优劣进行初步筛选。

  23. 浮动区间 [0.01,0.03] [0.03,0.04] [0.04,0.05] • 例如:彩票中的数学问题 (2002B) 本问题要求我们建立一种优选的评价准则去评估各种彩票方案的合理性,还要求设计出更好的方案,对管理部门给出合理化建议。 对问题一,我们首先分别对“传统型”、“乐透单项型”、“乐透复合型”给出了不同的概率计算方法,计算出了各类彩票方案中各种奖项的中奖率并统计中奖概率总和;其次,通过综合分析建立了评价彩票发行方案合理性的目标函数——合理度,它是度量各种因素对彩民吸引力程度的函数。本文通过层次分析法得到模型中涉及到的各因素的权重值,利用题目所给的数据通过向量的标准化得到各种因素的标准值,利用Matlab软件编程对大量的数据进行了处理。得出序号为4的方案为“传统型”的最优方案,序号为7的方案为“乐透型”的最优方案。 对问题二,应用问题一中计算出的权重值,建立了合理的彩票发行方案的优化模型,通过Matlab软件编程计算得到:在不同彩票发行类型不同中奖概率和 前提下的彩票发行最优方案,如表所示: 由表可知,适当提高的浮动区间,彩票的发行方案更合理,“更好”。 单项式 复合式 单项式 复合式 单项式 复合式 最优方案 7/31 7+1/20 8/25 6+1/21 7/27 6+1/20 0.1114 0.1000 0.1253 0.1276 0.1558 0.1512

  24. 又如:奥运会临时超市网点设计问题(2004A) 我们对2008年即将在北京举行的第29届奥运会比赛主场馆周边地区的临时迷你超市网点进行了设计与优化。将该问题归结为一个带有约束条件的优化问题。 首先就问题一,首先根据奥运会预演数据,分别找出并逐步细化全体观众在出行、用餐及购物方面的基本特点,及其随不同性别和年龄的变化所反映的规律。 对问题二,把人流量看成由入场时的人流量和出场时的人流量两部分组成,入场时的人流是由交通工具停靠点到达各看台经过的路径产生,出场时的人流是由看台到达各用餐地点所经过的路径产生。求解时采用Floyd算法找出由任意交通工具停靠点和到达看台及看台到任意就餐地点的最短路径,求解出每条路径上20个商区的人流分量,然后对每个商区的人流分量进行求和,得到每个商区总的人流量,并计算出人流量分布的百分比。 对问题三即迷你超市的设计方案,先建立购物欲望的数学模型,同时为了兼顾人流量和购物欲望两方面,我们提出消费人流量的概念。然后把最大商业赢利作为目标函数,以消费人流量作为约束条件,建立整数线性规划模型,用Lindo软件可很快求解出各商区不同大小比例的MS 个数,即合理的临时迷你超市网点设计方案。 最后就问题四,我们从建立的购物欲望模型的正确性、购物欲望模型中的衰减因子、大小MS容量的比例以及2004年雅典奥运会的具体情况出发,讨论其科学性。还根据雅典奥运会的一些基本信息对北京奥运会的迷你超市的设计提出一些建设性的参考意见。模型主要使用了 Lindo和Matlab 两个数学软件来求解。

  25. 又如:电力市场的输电阻塞管理问题(2004B) 本文研究了电力市场输电阻塞的管理问题。为了能在发生输电阻塞时制定出既安全又经济的调度计划,本文定义了安全度函数和堵塞费用函数(两者都是关于机组出力的函数),并设计了合理简明的堵塞费用计算方法。本文还从安全和经济角度出发,构造了综合安全度和堵塞费用的目标函数,从而把一个多目标规划问题转化为了以机组出力为决策变量的单目标非线性规划问题,并分别利用MATLAB优化工具箱函数和模拟退火算法对问题进行了求解。 对于问题1,本文利用SPSS软件采用多元回归分析的逐步回归方法,算出各机组出力与相应线路有功潮流的线性关系表达式及其系数矩阵,并通过方差分析,回归系数分析对模型进行了检验。对于问题2,本文设计的堵塞费用,除考虑电力市场规则外,对序内、序外容量出力部分均较公平地进行了部分补偿。对于问题3,本文建立了相应的优化模型,计算出各机组的出力分配方案和相应的清算价格,当负荷需求为982.4MW时清算价格为305元/MWh,负荷需求为1052.8MW时清算价格为356元/MWh,初始分配预案见问题4、5的第一种方案。 问题4,5是本文研究的核心,即讨论当出现输电堵塞时的各种处理对策,在解决问题4时,本文的一大特色是引入了常数,该值表示在出力分配预案未进行调整时由安全隐患带来的经济损失,它刻画了网方对线路安全的重视程度,通过调节值的大小可以找到安全度不同的调节方案(见下表)。最终能使调整后的出力方案不再发生堵塞,较好的解决了问题4;对于问题5,无论怎样调整方案均不能使堵塞完全消失,根据输电堵塞原则(2)进行调整(方案见下表),最终使每条线路上潮流的绝对值超过限值的百分比达到尽可能的小。根据本文的模型,第4、5问均未出现需要拉闸限电的情况。

  26. 分配预案 150 79 180 99.5 125 140 95 113.9 0.684 0 安全经济 134.8 77.41 190.3 99.48 152 113.5 74 140.9 0.9971 22278元 偏重安全 117 68.13 228 92.38 152 110 74 140.9 1 35944元 机组1 机组2 机组3 机组4 机组5 机组6 机组7 机组8 综合安全 阻塞费用 机组1 机组2 机组3 机组4 机组5 机组6 机组7 机组8 综合安全 阻塞费用 分配预案 150 81 218.2 99.5 135 150 102.1 117 0.08139 0 偏重安全 147.35 85.369 232.91 80 162 120.07 81.1 144 0.6774 31033 147.75 80.998 225 80.086 162 131.87 81.1 144 0.61371 25721 安全经济 • 电力市场的输电阻塞管理问题(续) 最后对问题5进行了延伸,讨论了当不得不拉闸限电时如何调节出力分配,使模型有更广的使用范围。 问题4的调节方案 问题5的调节方案

  27. 竞赛论文剖析 2 问题重述 • 不是题目的完整拷贝 • 根据自己的理解,用自己的语言清楚简明地阐述背景、条件和要求。 • 例:奥运会临时超市网点设计问题 在2008年北京奥运会全面设计和实施阶段,需要我们对比赛主场馆的周边区域(即图中所标示的A1-A10、B1-B6、C1-C4区域)设置临时商业网点,即迷你超市MS网,以满足各类人员在奥运会期间的购物需求。 为了得到奥运期间人流量的规律,可以通过对某运动场预演的运动会做问卷调查,从而了解观众在出行、用餐、购物方面的需求规律。 要求:找出观众出行、用餐和购物的规律。根据每位观众平均每天采取最短路径一次进出场馆一次出入餐饮,测算上述20个区域的人流量分布。给出具体的MS设计方案,要满足奥运会期间购物的需求,超市分布均衡且能赢利。结果要贴近实际,最后阐明所用方法的科学性。

  28. 竞赛论文剖析 3 模型假设 • 假设要合理且全面,但不欣赏罗列大量无关紧要的假设,关键性假设不能缺。 根据全国组委会确定的评阅原则,基本假设的合理性很重要。 • (1)根据题目中条件作出假设 • (2)根据题目中要求作出假设 •  合理假设的作用:简化问题,明确问题,限定模型的适用范围

  29. 竞赛论文剖析 4 建立模型——最重要的部分之一 • 模型的主要类型: 初等模型、微分方程模型、差分方程模型、概率模型、统计预测模型、优化模型、决策模型、图论模型等 • 几类常见建模目的: • (1)描述或解释现实世界的各类现象,常采用机理分析的方法,探索研究对象的内在规律性) • (2)预测感兴趣的事件是否会发生,或者事物的发展趋势,常采用数理统计或模拟的方法 • (3)优化管理、决策或者控制事物,需合理地定义可量化的评价指标及评价方法.

  30. 4 建立模型 • 建模过程中的几个要点: 模型的整体设计、合理的假设、建立数学结构、建立数学表达式 • 数学模型最好明确、合理、简洁,具有一般性; • 有些论文不给出明确的模型,只是就赛题所给的特殊情况,用“凑”的方法给出结果,虽然结果大致对,但缺乏一般性,不是数学建模的正确思路 • 鼓励创新,特别欣赏独树一帜、标新立异,但要合理。 • 避免出现罗列一系列模型,又不作评价的现象

  31. 竞赛论文剖析 5 模型求解——最重要的部分之一 •  算法设计或选择,算法思想依据,步骤; • 引用或建立必要的数学命题和定理; • 在不能求出精确解的情况下,需要给出不只一种解法(算法),并进行测试比较,给出评价。为了说明你的算法好,你需要有一个参照与之比较,你可以从最简单、最易得到的算法开始,逐步改进直到得到你的最好解。 • 通常对于离散问题,最简单的解可能只是做随机选择,然后用你的算法得到的解与它比较。

  32. 竞赛论文剖析 6 结果表示、结果分析、检验 最终数值结果的正确性或合理性是第一位的;  结果表示:要集中,一目了然,直观,便于比较分析 ▲数值结果表示:精心设计表格;可能的话,用图形图表形式 ▲求解方案,用图示更好。对数值结果或模拟结果进行必要的检验 ▲题目中要求回答的问题,数值结果,结论,须一一列出;

  33. 7 模型评价 优点突出,缺点不回避 8. 参考文献 8. 参考文献 • 只列出论文中确实应用了其中的方法或结论的文献; • 正文中最好标出后面的文献序号

  34. 9.附录 • 详细的结果,详细的数据表格,可在此列出。但不要错,错的宁可不列。 • 主要结果数据,应在正文中列出,不怕重复 • 程序(正文中所提到的所有的程序都必须放在附录里)

  35. 写作竞赛论文注意事项 1 小标题很重要 • 只读各级标题,就能知道整篇论文的概要; • 多设置标题。避免大段大段的文字,不见一个标题,正文至少要设置两级标题,(1,1.1),使每一小节都有一个清晰的目的目标。每小节不要超过两段。 例如:奥运会临时超市网点设计问题 摘要 1.问题的重述 2.模型的基本假设 3.符号说明

  36. 例如:奥运会临时超市网点设计问题 摘要 1.问题的重述 2.模型的基本假设 3.符号说明 4.问题的分析及模型的建立 4.1 问题一的数据分析和模型建立 4.2 问题一的求解 4.2.1 观众整体在选择某一特征时的概率 (1)每个人选择不同出行方式的概率 (2)每个人选择不同用餐方式的概率 (3)有不同购物需求的人的概率 4.2.2 不同群体的观众所反映的规律: (1)考虑不同年龄段的观众所反映的规律 (2)考虑不同性别的观众所反映的规律

  37. 4.3 问题二的分析和模型的建立 4.3.1 各商场入场观众的总流量 4.3.2 各商场出场观众的流量 4.3.3 各商场总的人流量及其百分比 4.4 问题二模型的求解 4.5 问题三的分析和模型的建立 4.5.1 确定人的购物欲望的模型 4.5.2 确定各商区的消费人流量 4.6 问题三模型的求解 4.6.1 求解各个商区的消费人流量 4.6.2 求解商区的超市设计方案 4.7 问题四的解答 4.7.1 对观众购物欲望变化规律的讨论 4.7.2 对购物欲望变化系数的讨论 4.7.3 对模型中 和 的取值的合理性讨论

  38. 写作竞赛论文注意事项 4.7.4用雅典奥运会的一些数据对北京奥运会进行预测和对北京奥运会超市方案设计的建议 (1)对比较奥运会超市利润的预测 (2)我们的建议 5. 模型的评价 6.模型的改进和推广 参考文献 附录1 问题一中需添加的一些表格数据 附录2 Floyd算法的基本思路 附录3 模型三的入场人流floydp.m

  39. 写作竞赛论文注意事项 2 善于用图表 • 一图胜千言,图形直观形象,一目了然 • 表格清晰,易于集中、对比

  40. 写作竞赛论文注意事项 这个图就好

  41. 写作竞赛论文注意事项 这个图就不完整

  42. 写作竞赛论文注意事项 这个图就好

  43. 写作竞赛论文注意事项 这个图就好

  44. 写作竞赛论文注意事项 3.突出三要素: 模型、算法和结果 论文评阅原则 假设的合理性 建模的创造性 结果的正确性和合理性 表述的清晰程度

  45. 竞赛时注意事项 1. 及时保存,设置自动保存,还有一有空就ctrl+s。 2. 多做备份,注意分清版本,不要搞混了。 3. 插入的图片、和公式最好单独保存到文件里另做备份。否则,可能打开文档时发现自己辛苦编辑的图片和公式都变成了大红叉。

  46. 网上的数学建模资源 全国数学建模网站 http://www.mcm.edu.cn 美国大学生数学建模竞赛 http://www.comap.com/undergraduate/contests/ 重庆大学“数学实验”网站 http://sci.cqu.edu.cn/cmewebhome/ 中国数学建模网站(国防科技大学) http://www.shumo.com 重庆大学数理学院数学建模论坛 http://202.202.11.135/ 清华大学数学建模网站 http://ssu.math.tsinghua.edu.cn/

  47. 建模所需的数学软件工具 MATLAB:绘图功能, 导入导出数据,数字图象的读和写 求解方程与方程组、求解微分方程 插值与拟合 线性规划、非线性规划与目标规划 线性与非线性回归、 Lingo:线性规划、非线性规划、二次规划和整数规划等 spss: 统计软件

  48. 建模所需的其他软件工具 Microsoft Word:(或Latex) 熟悉排版功能(自定义样式 、交叉引用 、分隔符、标尺、制表位、对齐方式和段落的缩进等) 公式编辑器(Math Type5.0) 绘图(注意使用组合) 使用大纲视图写文章的提纲,调整节的顺序较方便 使用文档结构图方便节的定位 …… 建议:参赛队事先建立一个适合本队写作风格的模板,以后就只需套用模板,建模效率可提高不少。

  49. 希望同学们 认真参加数学建模 努力提高自身能力 在竞赛中取得好成绩 谢谢大家!
