Учебный курс R&Mfreenet Планирование СКС. Москва, 2007 г. Общие принципы проектирования.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'Учебный курс R&Mfreenet Планирование СКС' - della


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide2

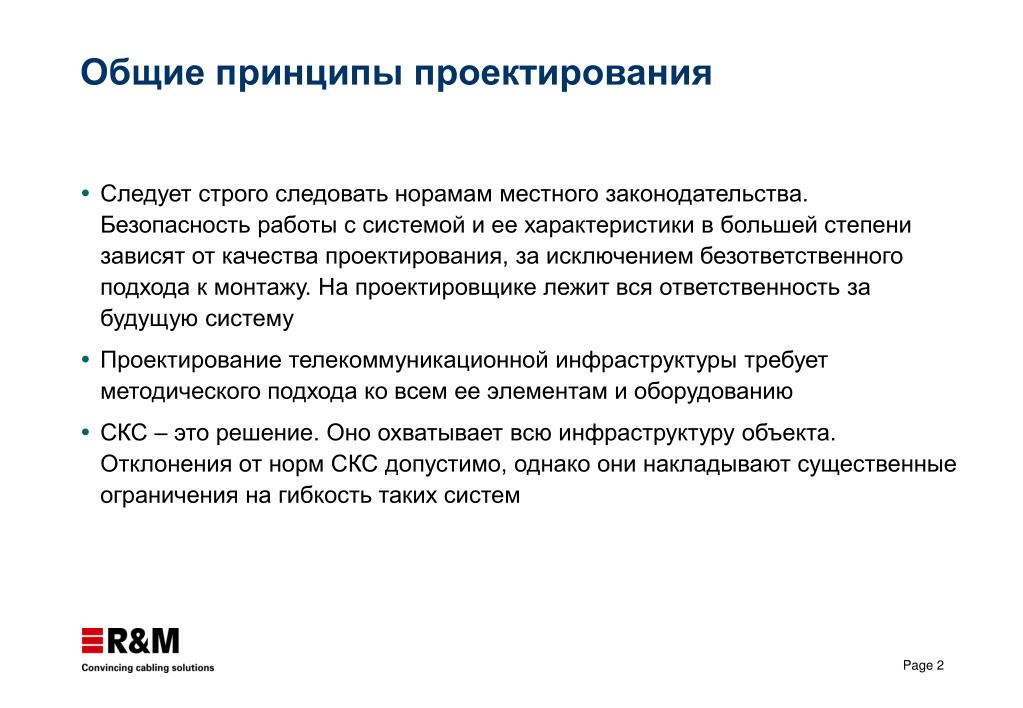

Общие принципы проектирования
  • Следует строго следовать норамам местного законодательства. Безопасность работы с системой и ее характеристики в большей степени зависят от качества проектирования, за исключением безответственного подхода к монтажу. На проектировщике лежит вся ответственность за будущую систему
  • Проектирование телекоммуникационной инфраструктуры требует методического подхода ко всем ее элементам и оборудованию
  • СКС – это решение. Оно охватывает всю инфраструктуру объекта. Отклонения от норм СКС допустимо, однако они накладывают существенные ограничения на гибкость таких систем
slide3

Элементы здания

Требования

заказчика

Нормы безопасности

и местные стандарты

Элементы СКС

Элементы проектирования
  • схемы соединений
  • перечень материалов
  • административные данные
  • спецификации компонентов
  • график работы

+

Методика

slide4

Элементы здания

Требования

заказчика

Нормы безопасности

и местные стандарты

Элементы СКС

Объекты для проектирования
  • Безопасность и местные нормы
    • Кабельные нормы / Строительные нормы / Охрана труда / Технические нормы
  • Требования заказчика
    • IT/ стратегия компании / развитие сети
  • Элементы здания
    • Пространства
    • Проходы
    • Окружающая среда
  • Элементы СКС
    • Кроссы
    • Розетки
    • Кабели
    • Аксессуары
slide5
Методики проектирования
  • Методика:
    • Сбор информации
    • Инспектирование объекта
    • Оценка объемов и планирование
    • Проверка планов
    • Документироване
    • График работ
    • Выполнение
slide6

EN 50174

ISO 11801

R&M test guidelines

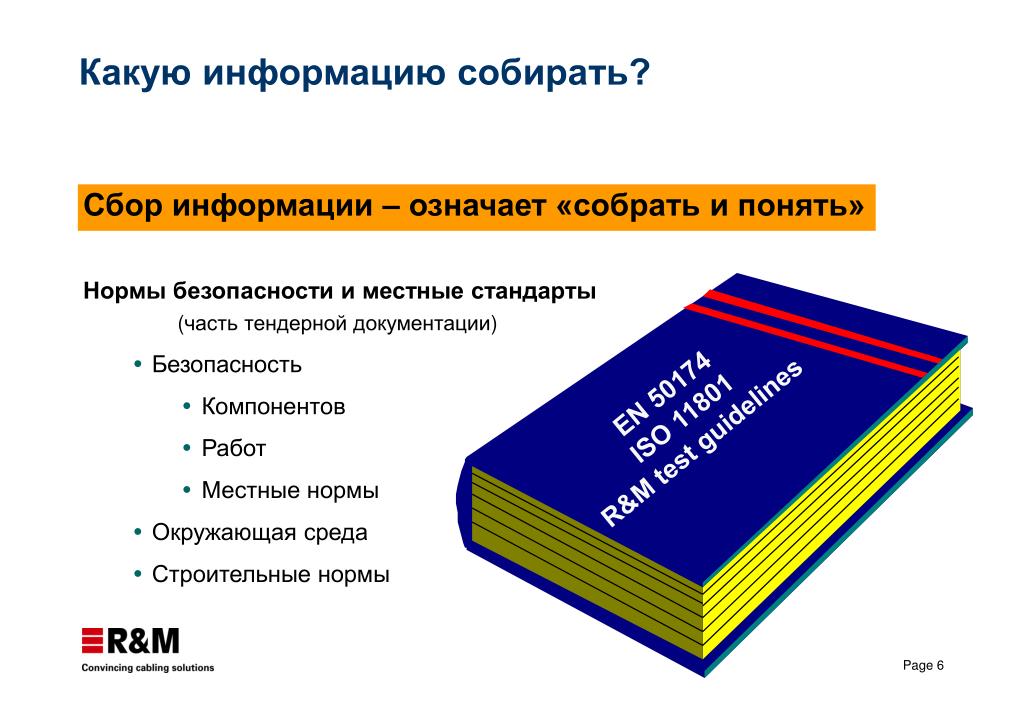

Какую информацию собирать?
  • Сбор информации – означает «собрать и понять»
  • Нормы безопасности и местные стандарты(часть тендерной документации)
    • Безопасность
      • Компонентов
      • Работ
      • Местные нормы
    • Окружающая среда
    • Строительные нормы
slide7

EN 50174

ISO 11801

Какую информацию собирать?
  • Требования заказчика(часть тендерной документации)
    • Требования контракта
    • Общие задачи IT и стратегия
    • Физическая сеть и оборудование
    • АТС
    • Стратегия компании и рост
    • Инвестиции, налоги, кредиты
slide8
Здания и пространства
  • Архитектура здания, инфраструктуры и использования пространства определяют:
  • тип кабельной системы для установки
  • требуемое количество материалов
  • работы по монтажу
  • строительные работы, требуемые до начала монтажа
  • Знания об объекте, полученные через изучение этажных планов и инспектирование помещений, являются жизненно важными для проектировщика СКС
slide9

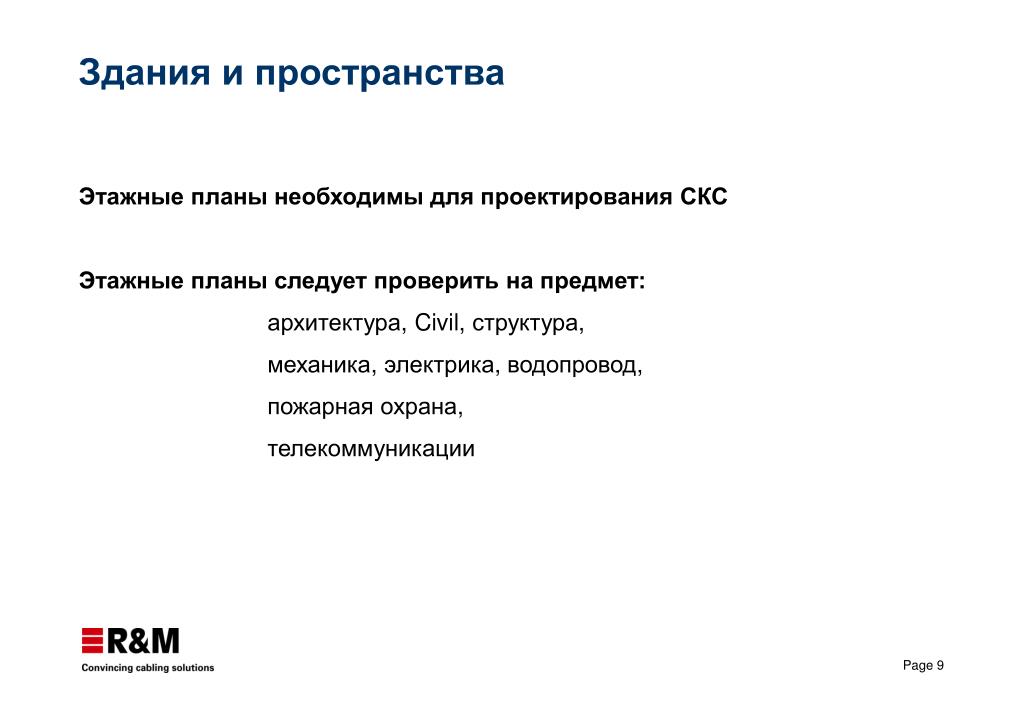

Здания и пространства
  • Этажные планы необходимы для проектирования СКС
  • Этажные планы следует проверить на предмет:
  • архитектура, Civil, структура,
  • механика, электрика, водопровод,
  • пожарная охрана,
  • телекоммуникации
slide10
Здания и телекоммуникационные компоненты
  • Проверка жизненно важна для проектирования СКС
  • Что следует отобразить на чертежах:
  • кампусные магистральные кабели
  • этажные планы с путями прокладки магистральных и горизонтальных кабелей и каналов
  • рабочие места и точки подключения
  • отсеки связи с детализацией компонентов
  • кабельные компоненты с идентификаторами
  • график работ
slide11
Идентификация пространств в здании
  • Отсеки связи
  • Главные критерии:
    • Минимизация длины кабелей
    • Подходящая окружающая среда
  • освещение, электропитание, кондиционирование, простраство для работ, расстояния до мешающих объектов
    • Нагрузка на перекрытия
    • Вводы / выводы кабелей

пол, потолок, каналы

  • Дополнительные критерии:
    • Безопасность

контроль доступа

зоны ограниченного доступа

    • Доступность

для людей

для оборудования

slide12

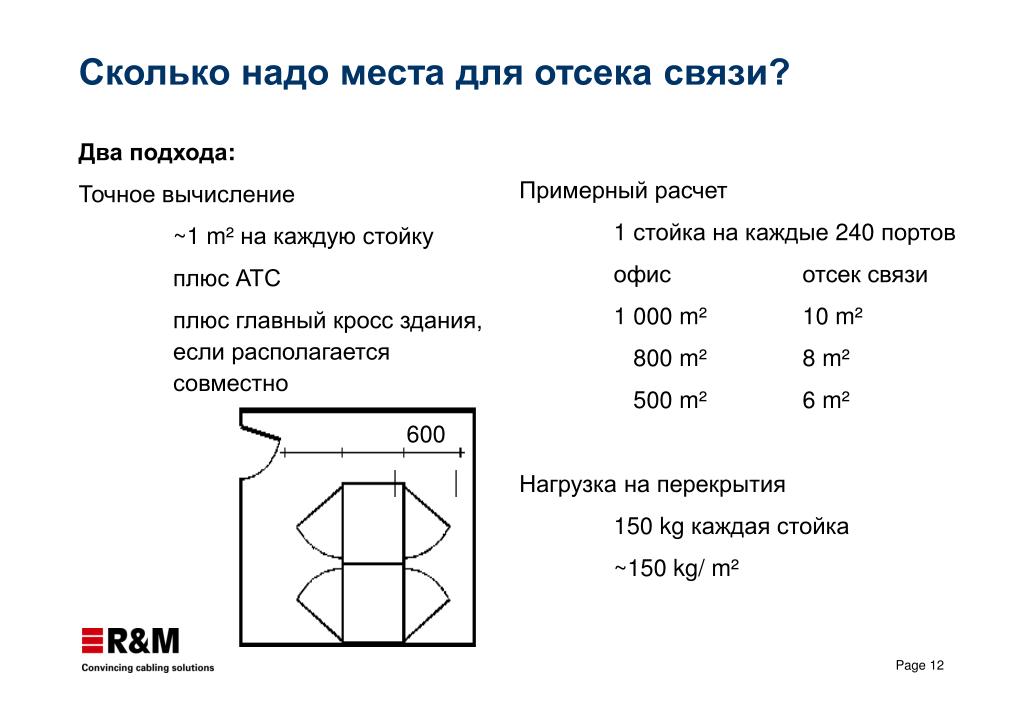

Два подхода:

Точное вычисление

~1 m² на каждую стойку

плюс АТС

плюс главный кросс здания, если располагается совместно

Примерный расчет

1 стойка на каждые 240 портов

офис отсек связи

1 000 m²10 m²

800 m²8 m²

500 m²6 m²

Нагрузка на перекрытия

150 kg каждая стойка

~150 kg/ m²

600

Сколько надо места для отсека связи?
slide13

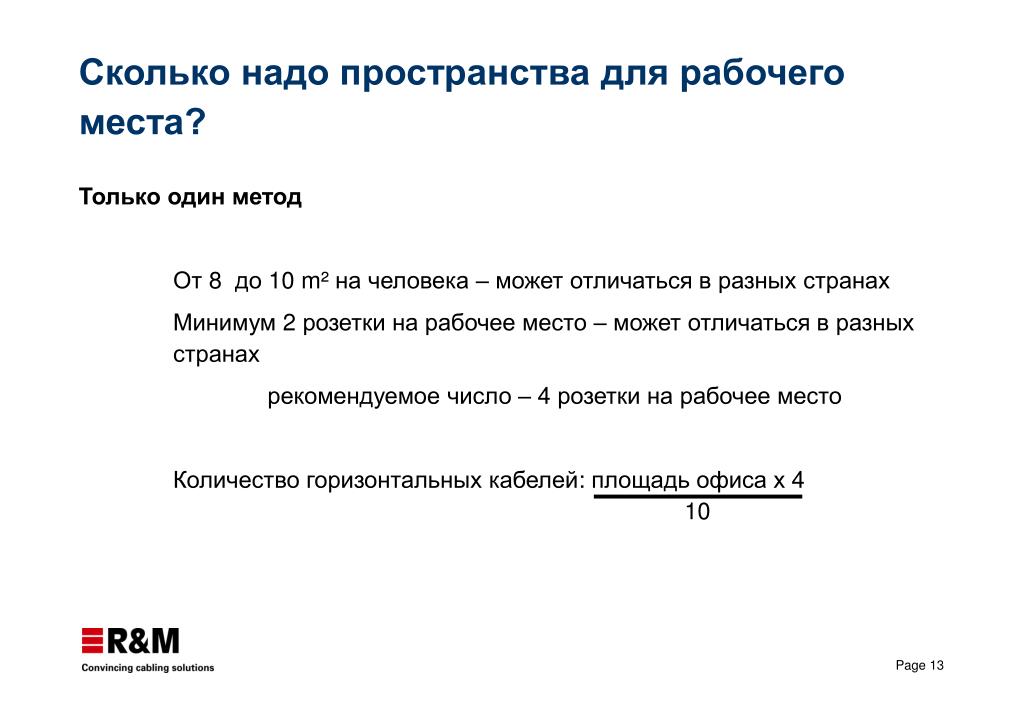

Сколько надо пространства для рабочего места?
  • Только один метод
  • От 8 до 10 m² на человека – может отличаться в разных странах
  • Минимум 2 розетки на рабочее место – может отличаться в разных странах
  • рекомендуемое число – 4 розетки на рабочее место
  • Количество горизонтальных кабелей: площадь офиса х 4 10
slide14
Кабельные вводы в отсеке связи
  • Кабелепроводы Ø 100mm
    • 4 + 1 для каждых 4000m² офисного пространства
  • Слоты
    • 0.04m² (400 cm²) для каждых 4000m² офисного пространства

с учетом фактора заполнения

100mm

Depth 150mm

Curb 25mm

30 to 70mm

Length 250mm

slide15
Кабельные выводы из отсеков связи
  • Ø кабеля x количество кабелей x фактор заполения(для роста и простоты расширений)
  • Кабель должен быть зафиксирован на стене при выводе через потолок
  • Кабель должен быть защищен до стойки
  • Отверстия в полу не должны быть абразивными и по возможности защищенными
slide16

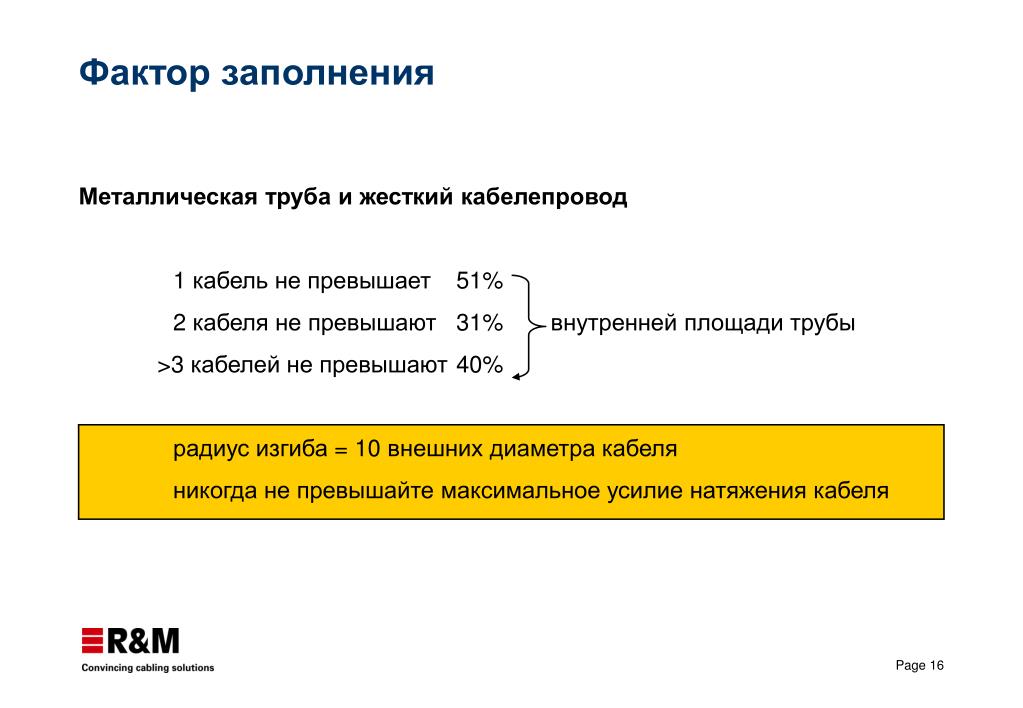

Фактор заполнения
  • Металлическая труба и жесткий кабелепровод
  • 1 кабель не превышает 51%
  • 2 кабеля не превышают 31% внутренней площади трубы
  • >3 кабелей не превышают 40%
  • радиус изгиба = 10 внешних диаметра кабеля
  • никогда не превышайте максимальное усилие натяжения кабеля
slide17

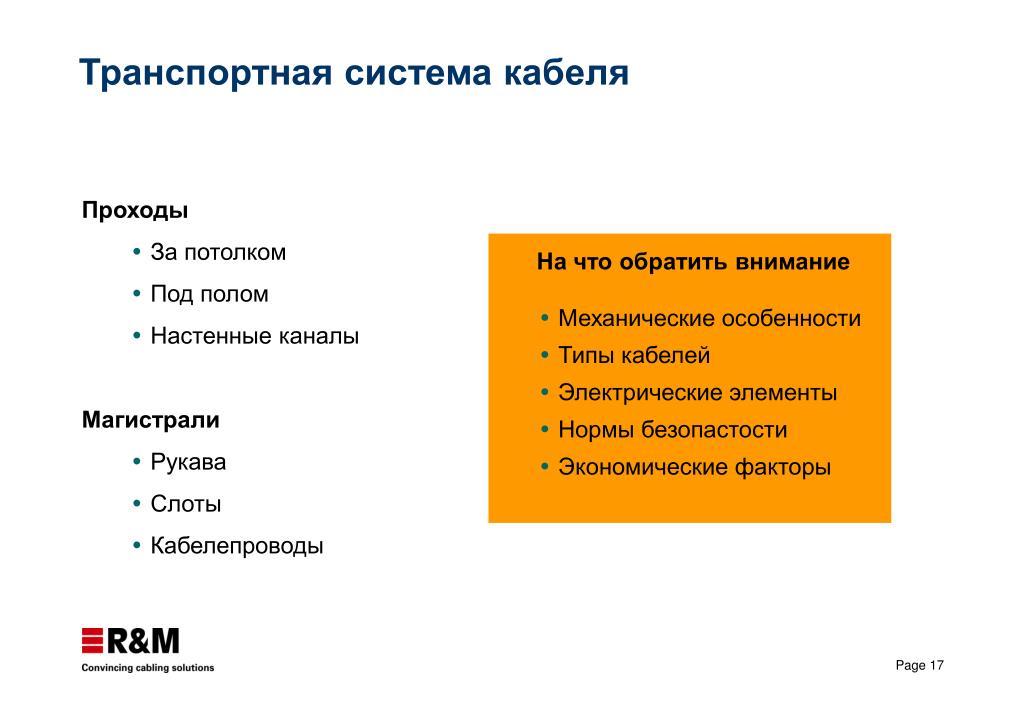

Транспортная система кабеля
  • Проходы
    • За потолком
    • Под полом
    • Настенные каналы
  • Магистрали
    • Рукава
    • Слоты
    • Кабелепроводы
  • Механические особенности
  • Типы кабелей
  • Электрические элементы
  • Нормы безопастости
  • Экономические факторы

На что обратить внимание

slide18

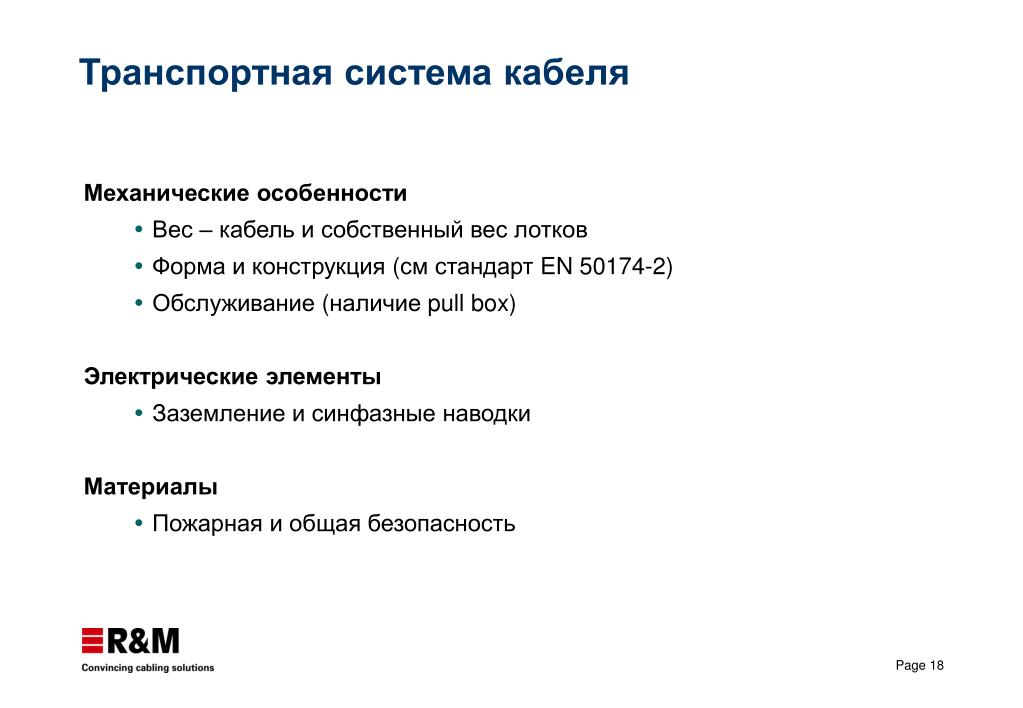

Транспортная система кабеля
  • Механические особенности
    • Вес – кабель и собственный вес лотков
    • Форма и конструкция (см стандарт EN 50174-2)
    • Обслуживание (наличие pull box)
  • Электрические элементы
    • Заземление и синфазные наводки
  • Материалы
    • Пожарная и общая безопасность
pull box

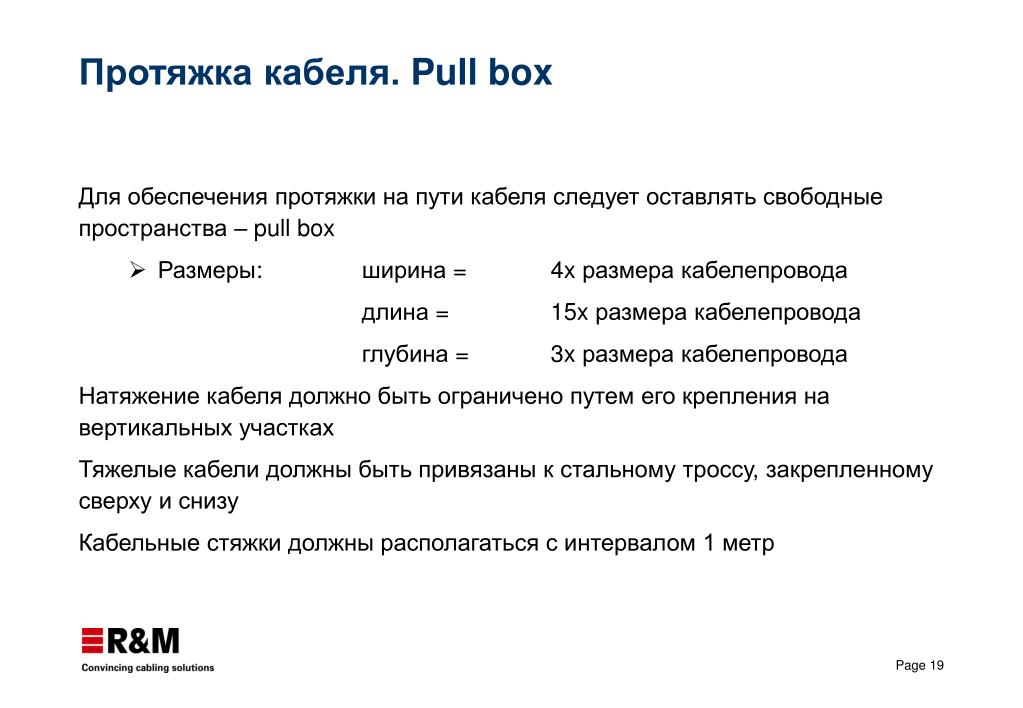

Протяжка кабеля. Pull box
  • Для обеспечения протяжки на пути кабеля следует оставлять свободные пространства – pull box
    • Размеры: ширина =4x размера кабелепровода
  • длина =15x размера кабелепровода
  • глубина =3x размера кабелепровода
  • Натяжение кабеля должно быть ограничено путем его крепления на вертикальных участках
  • Тяжелые кабели должны быть привязаны к стальному троссу, закрепленному сверху и снизу
  • Кабельные стяжки должны располагаться с интервалом 1 метр
slide20
Расположение на потолке
  • Высокая гибкость, простота и скорость установки до монтажа фальшполотка
  • Длины кабелей короче
  • Подходит для зонной проводки
  • Очень подходит для открытых офисов
  • Более экономичное решение
  • Требуется место для размещения (обязательно наличие фальшпотолка)
  • Требуется подвеска
  • Безопасность, стоимость расширений
  • Помехи для систем сигнализации и освещения
slide21
Расположение в полу
  • Защита кабелей и элементов
  • Безопасность и доступ
  • Высокая стоимость перемещений и расширений
  • Монтаж только в процессе строительства здания
  • Сложность проектирования
  • Доступность после заселения здания лишь через покрытые пола
  • Уязвимость поскольку точки подключения расположены за пределами рабочего места
  • Общие каналы для кабелей данных и электрики
  • Начальные затраты и влияние на дизайн помещения
slide22
Расположение в полу
  • Фальшпол
    • Высокая гибкость, емкость, расширяемость
    • Подходит для проводки любого типа
    • Простота монтажа и обслуживания
    • Высокие начальные затраты
    • Должно соответствовать структуре здания
    • Необходимость координации с проходами в другие комнаты
    • Может быть шумным
slide23
Точки консолидации
  • Топология зонной проводки добавляет гибкости при создании открытых офисоа
  • Требует тщательной оценки размеров и проектирования
    • Зона обслуживания > количество кабелей и розеток
    • Длина кабеля и окружающая температура > могут быть критическими для длинных кабелей (затухание)
  • Требуется хорошо согласованное оборудование для обеспечения соединений горизонатльных и вертикальных элементов
    • Применение кабелей с многожильными проводниками
    • Проблемы затухания и надежности разъемов
slide24

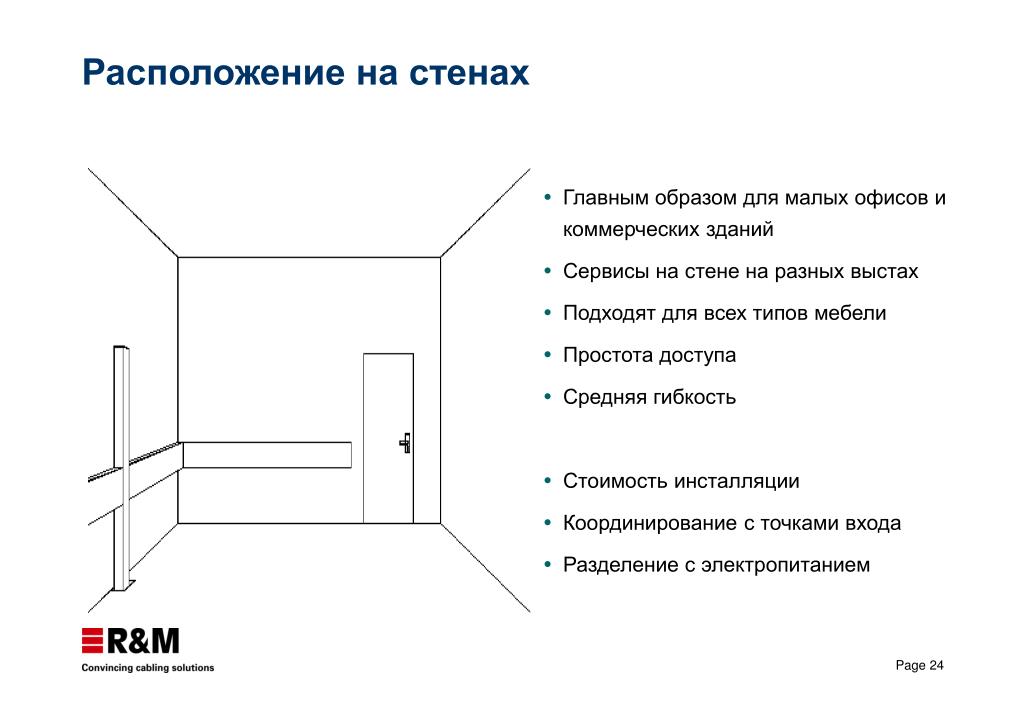

Расположение на стенах
  • Главным образом для малых офисов и коммерческих зданий
  • Сервисы на стене на разных выстах
  • Подходят для всех типов мебели
  • Простота доступа
  • Средняя гибкость
  • Стоимость инсталляции
  • Координирование с точками входа
  • Разделение с электропитанием
slide25
Слоты
  • Не требуют выравнивания технических помещений
  • Не зависят от дизайна и назначения помещения
  • Не дороги в реализации
  • Подходят для многих типов кабелей
  • Требуют меньше места по сравнению с кабелепроводами
  • Сложность организации пожарных барьеров
  • Сложно закреплять и поддерживать кабели
  • Не лучший внешний вид
slide26
Зависят от дизайна и назначения здания

Требуют выравнивания между техническими помещениями на этажах для возможности прокладки кабелей

Должны быть размещены в неиспользуемых областях

Должны снабжаться пожарными барьерами

Должны быть заземлены

Дешевле, чем кабелепроводы

Более пожаростойки

Лучшая защита кабелей

Малая гибкость после установки

Требуют применения пожарных барьеров

Стоимость монтажа и поддержки

Рукава
slide27
Кабелепроводы
  • Применяются для соединения не выровненных участков магистрали
  • Могут использовать разные материлы и быть разного размера
  • Длины зависят от механических свойств, типов кабелей и простоты протяжки
  • Защита и поддержка кабеля
  • Простота протяжки кабеля
  • Протота реализации пожарного барьера
  • Стоимость инсталляции
  • Сложность проектирования
slide28
Правильные приемы проектирования
  • Следует тщательно изучить существующую инфраструктуру объекта с целью:
    • Избежать вредного влияния на кабельную систему
    • Знать где и как расположить и соединить кабели
    • Избежать вредных воздействий инфраструктуры
      • Повреждений
      • Препятствий
slide29
Выбор элементов СКС
  • Кроссы
    • Кампуса
    • Здания
    • Этажа
  • Розетки
    • Тип
    • Плотность
    • Резервирование
  • Кабели
    • Медь / оптика
    • Экранирование
    • Категория
    • Пожарная стойкость

Cabling Elements

slide30

CD

BD

BD

FD

TO

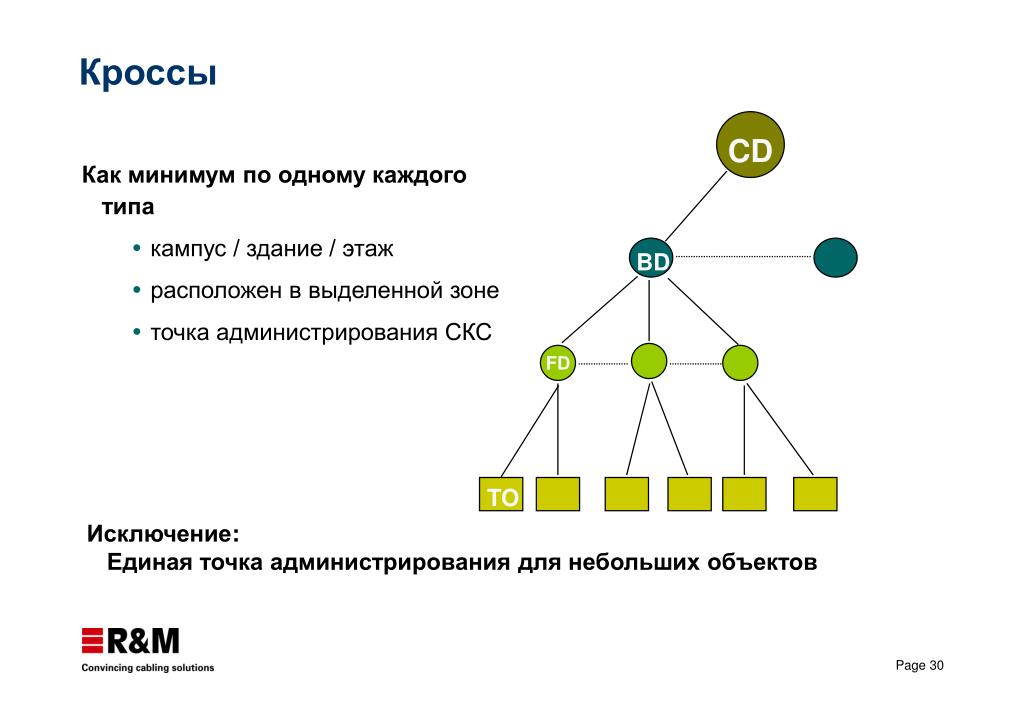

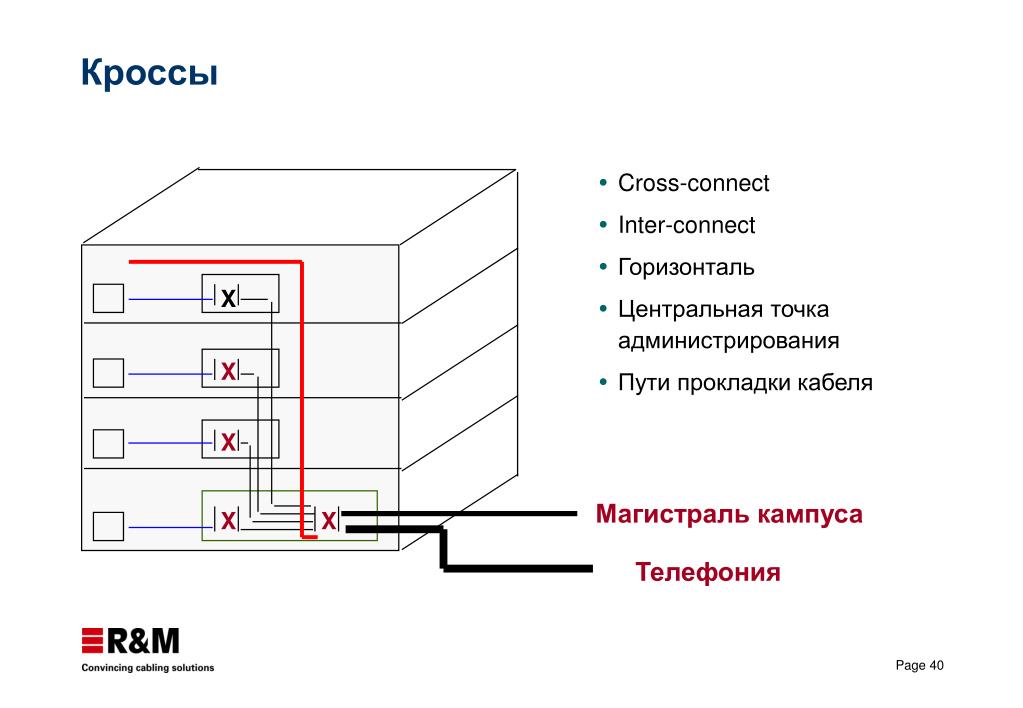

Кроссы
  • Как минимум по одному каждого типа
    • кампус / здание / этаж
    • расположен в выделенной зоне
    • точка администрирования СКС

Исключение:

Единая точка администрирования для небольших объектов

slide31

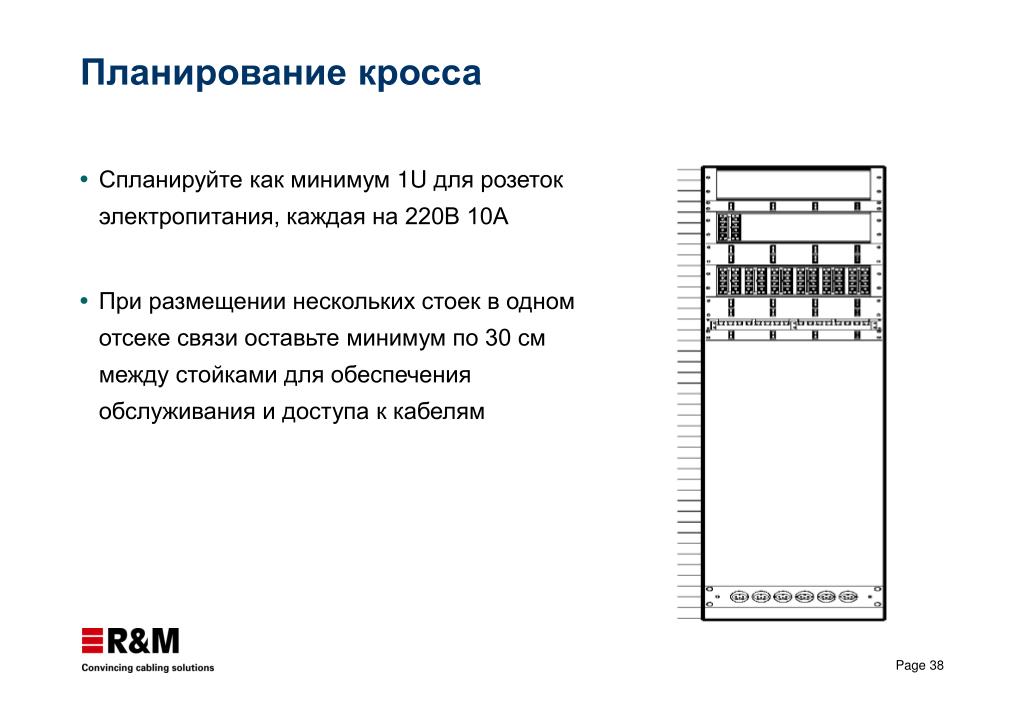

Планирование кросса
  • Стандарта на дизайн кросса не существует
  • Рекомендации, которым надо следовать:
    • Оборудование устанавливать в верхнюю часть стойки или шкафа
    • Средняя часть используется для СКС
    • Нижняя часть для источников питания и UPS

Основное правило:

Тяжелые компоненты устанавливать вниз

slide32
Планирование кросса
  • Следует выделятьна каждые 3U заполненных панелей как минимум 1U для горизонтального органайзера
  • Рекомендуется применять цветную кодировку для выделения сервисов (1-й уровень системы безопасности)
  • Рекомендуется применять цветную кодировку в соответствии со стандартом по администрированию и руководством по монжату и тестированию R&Mfreenet
  • Каждый порт должен иметь маркировку
slide35
Цветовое обозначение сервисов на портах (для системы безопасности)
  • Нет определенного стандарта, это рекомендации
  • ЦветПротокол
  • WHITE 3270
  • BLUE Token ring
  • RED Digital voice
  • GREEN AS400
  • BLACK Analogue voice
  • YELLOW CSMA
  • BROWN ATM
  • VIOLET Other
slide36
Планирование кросса
  • В случае применения более чем 2 стоек с кроссами голосовые панели должны быть по центру
  • В случае наличия на этаже двух осеков связи разделяйте голосовые панели и панели данных по разным отсекам
slide37
Оставляйте 50% резерва площади на будущие расширения

Возьмите за правило не размещать более 240 портов в одной 19 дюймовой стойке (панели переключения, органайзеры, оборудование, электропитание)

Планирование кросса
slide38
Планирование кросса
  • Спланируйте как минимум 1U для розеток электропитания, каждая на 220В 10А
  • При размещении нескольких стоек в одном отсеке связи оставьте минимум по 30 см между стойками для обеспечения обслуживания и доступа к кабелям
slide39
Планирование кросса
  • Помещение и шкаф, содержащие АТС и / или оборудование передачи данных должны быть тщательно спланированы на предмет электропитания и вентиляции
  • В некоторых случаях следует применять кондиционирование
  • В дополнение к электропитанию и кондиционированию следует уделять внимание окружающей среде. Так шум и вибрации, которые оказывают нежелательное воздействие на людей и оборудование, должны быть уменьшены
slide40

X

X

X

X

X

Кроссы
  • Cross-connect
  • Inter-connect
  • Горизонталь
  • Центральная точка администрирования
  • Пути прокладки кабеля

Магистраль кампуса

Телефония

slide41

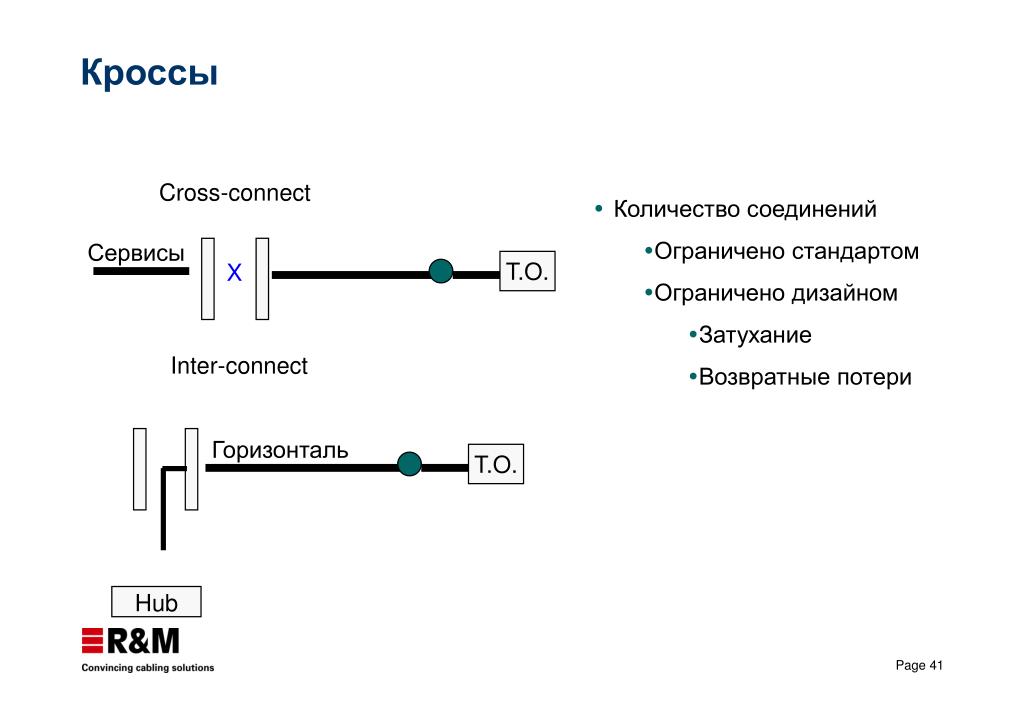

Кроссы

Cross-connect

  • Количество соединений
    • Ограничено стандартом
    • Ограничено дизайном
      • Затухание
      • Возвратные потери

Сервисы

T.O.

X

Inter-connect

Горизонталь

T.O.

Hub

slide43
Кроссы
  • Межсоединения
    • Внутри задний: медь для невысоких скоростей

оптика для высоких скоростей

    • Кампусы: медь для голоса

(следует применять защиту)

оптика - OM3 и OS1

Замечание:расстояния зависят от топологии, класса тракта, категории компонентов

slide44
Телекоммуникационные розетки
  • Минимум два порта на рабочее место (8-10 кв м)
  • Один порт должен быть медным, один может быть оптическим
    • Медный должен быть минимум категории 5
  • Кабель, содержащий менее 4 пар должен быть маркирован
  • Должны применяться несъемные маркировки
slide45

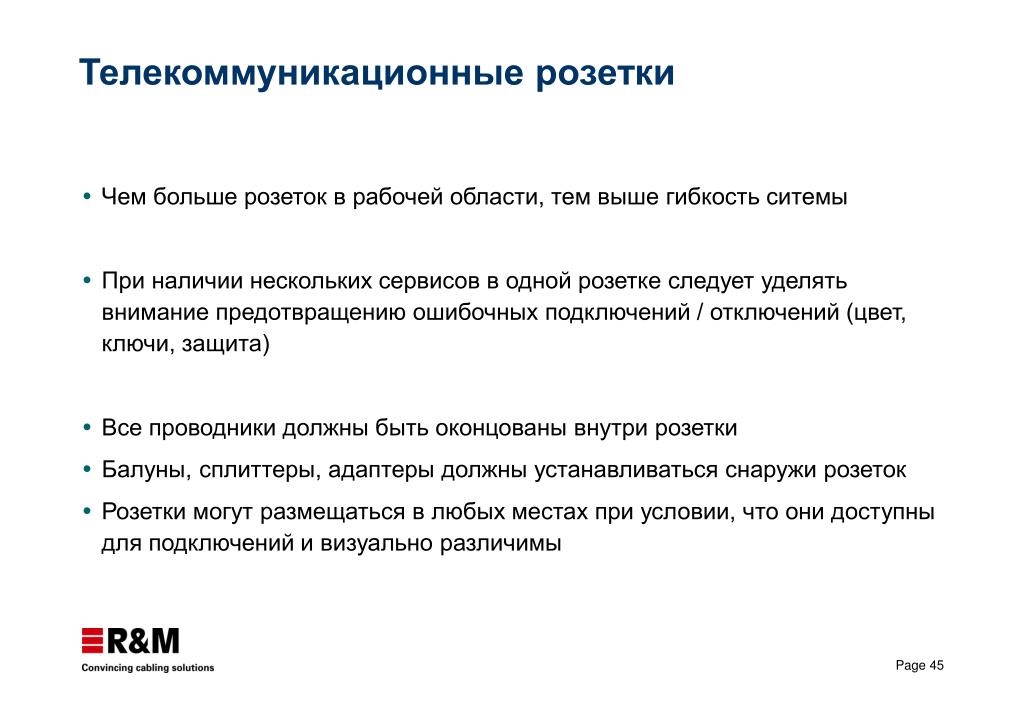

Телекоммуникационные розетки
  • Чем больше розеток в рабочей области, тем выше гибкость ситемы
  • При наличии нескольких сервисов в одной розетке следует уделять внимание предотвращению ошибочных подключений / отключений (цвет, ключи, защита)
  • Все проводники должны быть оконцованы внутри розетки
  • Балуны, сплиттеры, адаптеры должны устанавливаться снаружи розеток
  • Розетки могут размещаться в любых местах при условии, что они доступны для подключений и визуально различимы
slide46
Розетки – дополнительные вопросы
  • Плотность розеток главным образом зависитот сервисов,предоставляемых пользователям
  • Существует тенденция увеличения плотности розеток для предоставления большего числа сервисов и будущих расширений (4 порта на пользователя и больше)
  • Назначение розетки изменяется в некоторых случаях (точка консолидации, многопортовая розетка)
  • Планирование плотности розеток должно учитывать заполнение помещения постоянными пользователями плюс мобильные подключения
  • Очень важно идентифицировать сервисы цветом, защитив специальные, опасные, жизненно важные цепи
slide47
Критерии выбора кабелей
  • Медь / оптика
    • Полоса пропускания (приложения, категории, запасы)
    • Плотность (пути прокладки, вес)
    • Безопасность (экран и / или оптика)
    • Электричество(питание, потребление, разделение)
    • Затраты (материалы, работы)
    • Пространства (препятствия, перепрокладка)
          • Внешие(кроме телефонии) оптика
          • Магистрали (кроме телефонии) оптика
          • Горизонталь медь / оптика
slide48
Критерии выбора медных кабелей

Категория

  • Полоса пропускания
  • Приложения
  • Производительность (Затухание/NEXT > длины)
  • Стоимость (отношение цена / производительность)
  • Инвестиции (стоимость материалов и работ, тенденции развития)

Экранирование

  • Приложения(частота)
  • Окружающая среда
  • Число сервисов по отношению к стоимости и размерам

Материалы

  • Защищенность / Стандарты
  • Расположение
slide49

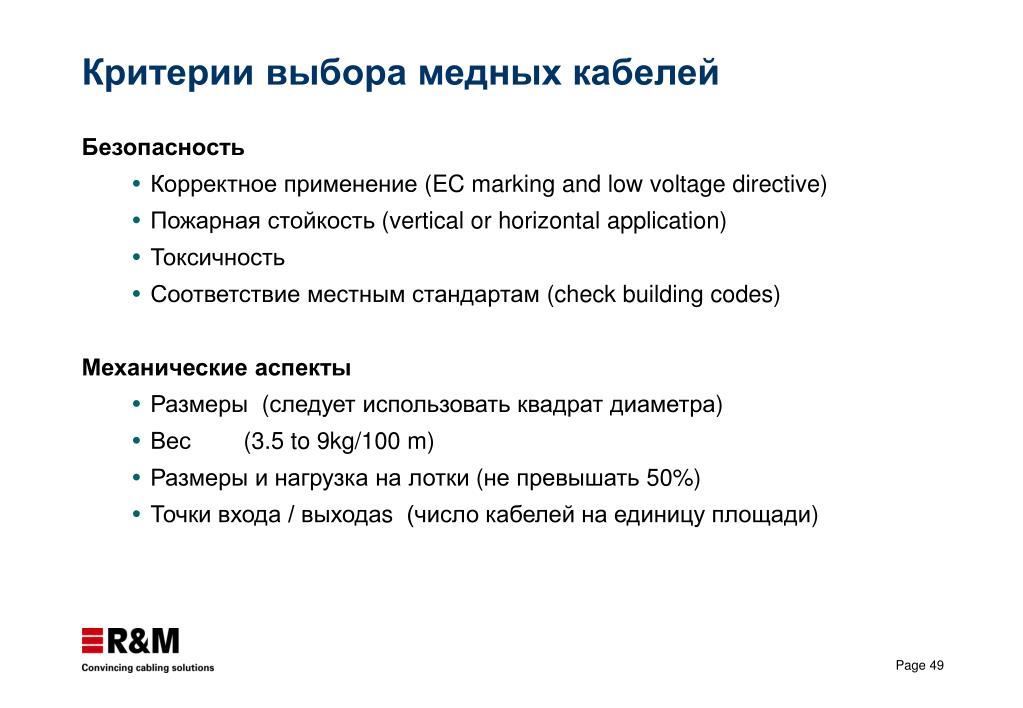

Критерии выбора медных кабелей
  • Безопасность
    • Корректное применение (EC marking and low voltage directive)
    • Пожарная стойкость (vertical or horizontal application)
    • Токсичность
    • Соответствие местным стандартам (check building codes)
  • Механические аспекты
    • Размеры (следует использовать квадратдиаметра)
    • Вес (3.5 to 9kg/100 m)
    • Размеры и нагрузка на лотки (не превышать 50%)
    • Точки входа / выходаs (число кабелей на единицу площади)
slide50
Медные подключения
  • Необходимы по краям горизонтальных пробросов
  • Выполняются шнурами переключения
    • Один тип: RJ45
    • Вилка, розеткаили печатная плата
    • В зависимости от типа кабеля
      • Экранированная или неэкранированная
slide52
Сколько волокон применять в магистрали?
  • Расчет количества волокон основан на:
    • Работающие и будущие приложения
    • Количество и тип активного оборудования
    • Мультиплексирование
    • Топология сети
    • Безопасность (резервирование, избыточность)
  • Общее правило
  • Число волокон = (площадь офиса m²/8) x плотность портов + запас 50
slide53
Какое волокно
  • Срок жизни магистрали (поддерживаемые технологии)
  • Работающие приложения
  • Количество пользователей
  • Количество и тип сервисов
  • Активное оборудование
  • Длины

Следует планировать для наихудшего случая

Следует добавить возможность роста

Следует использовать волокно разных типов при неточной исходной информации (премущественно для кампуса)

slide54
Типы гигабитных протоколов
  • xxxxxBASE-□ □ □CWDM каналов
  • Кодировка:L = LAN applications 8b/10b
  • R = LAN applications 64/66b
  • X = LAN applications 8b/10b CWDM
  • W = WAN applications SDH/SONET
  • Длина волны: S = short 850 nm VCSEL
  • L = long 1310 nm Laser
  • E = Xlong 1550 nm Laser
  • Название протокола 1000 = 1 G
  • 10000 = 10 G
slide56
Какой кабель?
  • Кампус
  • LOOSE TUBE Везде Сплайс
  • INDOOR/OUTDOOR В кабелепроводеСплайс
  • Вертикаль
  • LOOSE TUBE от E.R. до B.D. Сплайс
  • от B.D. до F.D. Сплайс
  • MINIBREAKOUT от B.D. до F.D. Разъем
  • DUPLEX CABLE от B.D. до T.O. Разъем
  • от F.D. до T.O. Разъем
slide57
Какой разъем?
  • Требования стандарта
    • SC DUPLEX на стороне пользователя (T.O.)
    • Любой тип во всех других местах
  • Правила из жизни
    • Дуплексные разъемы обеспечивают полярность
    • Применяйте то, что стоит на оборудовании
    • Применяйте гибридные шнуры при необходимости

SC-RJ совмещает гибкость, модульность, полярность

slide58
Какое оборудование?
  • Вводные колодцы
    • Муфты
    • Сплайс кассеты
  • Помещение ввода
    • Панели или настенные кроссы
    • Сплайсы
  • Этажные кроссы и кроссы здания
    • Панели или настенные кроссы
    • Сплайсы или разъемы
  • Розетки
    • Разъемы
slide59
Длина магистрали
  • Критерии
    • Физический размер кампуса / здания
    • Тип приложений
    • Тип волокна, который уже установлен или предстоит установить
    • Активное оборудование
  • Применяемые стандарты:
    • IEEE для активного оборудования
    • ISO/IEC- EN – TIA/EIA
slide60
Длина магистралиОбщие правила
  • Магистраль Скорость Волокно Макс. длина
  • Кампус < 155 MbpsMM any2000 m
  • < 1GMM 50µm500 m
  • Вертикаль < 1GMM any 300 m
  • < 10GOM3 only 300 m
  • Более детальная информация приведена в стандарте IEEE или
  • стандарте на тип волокна (модальный диапазон)
slide61
Длина магистралиТребования стандарта
  • Длина тракта зависит от затухания и полосы пропускания
  • Полоса пропускания рассчитывается принимая во внимание стандарты
  • В таблице приведены длины как функции затухания
  • Based on 1.5 dB attenuation allocated for connecting H/W
slide62
Длины магистрали для протоколов(старые протоколы)
  • Application Wave length Modal Bandwidth Fiber Length 62.5µm 50µm SM
  • Token Ring 850nm 2000 2000
  • Fast Ethernet 1300nm 2000 2000
  • 10/100Base=SX 850nm 300 300
  • 100Wg-AnyLAN 850nm 500 500
  • 1300nm 2000 2000
  • FDDI 1300nm 2000 2000
  • FDDI reduced 850nm 500 500
slide63
Длины магистрали для протоколов(современные протоколы)
  • Application Wave length Modal Bandwidth Fiber Length 62.5µm 50µm SM
  • ATM 52 1300nm 3000 m 3000 m 15Km
  • 155 VCSEL 850nm 1000 m 1000 m 1300nm 2000 m 2000 m 15Km
  • 622 VCSEL 850nm 300 m 300 m 1300nm 500 m 500 m 15Km
  • F. Ch 266 VCSEL 850nm 700 m 2000 m
  • 266 1300nm 1500 m 1500 m 10Km
  • 1062 VCSEL 850nm 300 m 500 m
  • 1062 1300nm 10Km
slide64
Длины магистрали для протоколов(новые протоколы)
  • Application Wave length Modal BandwidthFiber Length 62.5µm 50µm SM
  • 1000Base-SX vcsel 800nm <160MHz/Km 220m
  • >200MHz/Km 275m
  • 400MHz/Km 500m
  • >500MHz/Km 550m
  • 1000Base-LX 1300nm 550 m 550m 5 Km

Special precaution (conditioned Patch cord) needed

slide65
Длины магистрали для протоколов(самые современные протоколы)
  • Application Wave length M. Bandwidth Fiber Length 62.5µm 50µm laser Op. SM
  • 10000Base-S 800nm 160MHz/Km 26m 300m
  • 200MHz/Km 33m
  • 400MHz/Km 66m
  • 500MHz/Km 82m
  • 10000Base-L 1310nm 10Km
  • 10000Base-E 1550nm 40Km
  • 10000Base-LX4 1300nm 300m 300m
  • 400MHz/Km 240m
  • 500MHz/Km 300m
slide66
Вопросы длин трактов
  • Длина ограничена затуханием и полосой пропускания
  • Полоса пропускания зависит от ряда факторов и определена стандартом
  • Расчет длины учитывает только затухание
  • Затухание выражено в стандарте как Power Budget, который определяется для
        • волокна (OM определеня)
        • разъемов (0,75 db для соединения)

Стандарты описывают «наихудший случай»

Оборудование обычно имеет запас относительно стандарта

В целом длины могут быть большими, чем в стандартах

ethernet
Применение гигабит Ethernet на старой оптической проводке
  • Для старой кабельной провдки, где:
    • Полоса пропускания неизвестна и / или
    • Длина превышает требования стандарта и / или
    • Число соединение превышает требования стандарта
  • Подход должен быть следующим:
    • Провести повторное тестирование для определения бюджета затухания или
    • Применить протокол 1000Base-LX или
    • Установить кабель с новым волокном
power budget as function of fiber 1000base sx or lx
Power budget as function of fiber1000Base SX or LX

1000Base-LX 1300

1000Base-LX 1310

1000Base-SX 850

example of different services integration
Example of different services integration
  • Different services
  • Different media

Data

Voice

fiber

horizontal distribution
Horizontal distribution
  • Fiber or copper
  • Shielded or unshielded
  • Direct, no inter-connections (TP or CP allowed)
  • Max. 90 meters (see next)
  • Copper connector RJ45
  • Fiber connector SC or ST (alternate)
  • Consideration to MTRJ and recommendation for SC-RJ
slide71
Зонная проводка
  • Увеличение длины шнуров оборудования до 20 м требует внимательного проектирования длины горизонтального кабеля (затухание!)
  • Затухание тракта = затухание кабеля + затухание шнуров
  • Выбор типа проводников зонных шнуров
  • Возвратные потери вызываются близостью разъемов
  • Ответственность за выбор и управление шнурами переключения чаще всего возлагается на конечного пользователя. При этом проектировщик должен сообщитьему возможные уязвимости

Сертификация постоянной линии или тракта

vertical distribution
Vertical distribution
  • Fiber for data
    • May also be copper
  • Copper for voice
    • Multipair
central point of administration
Central point of administration
  • Like in zone wiring, the planning of fiber length is crucial in central point of Administration.
  • Generally speaking, fiber will easily handle the required bandwidth (provided right class has been selected). Equipment and applications might limit the fiber's length or dictate different fiber (50 /125 µm multimode or even single mode).
permanent link
Permanent link
  • Composed by cables and two connectors
  • Installer task
  • Cost centre not for parts but for workmanship
  • Part not changeable
  • Investment for thefuture
link as per iso iec 11801 dated 1995
Link as per ISO/IEC 11801 dated 1995

Permanent link plus

patch cord (basic link)

Number of connectors

alternative to generic cabling planning
Alternative to generic cabling planning
  • Application dependent cabling
    • Several different types of infrastructure
    • Different media and connecting hardware
  • Active components dependent
    • Media dependent
    • Different design rules
  • Limited warranty
slide80
Заключение
  • Короткий чек-лист
check list
Check list
  • Сбор информации
    • Цель инсталляции
    • Требования заказчика
    • Перечень стандартов
    • Этажные планы
    • Перечень оборудования
    • Конфигурация сети
    • Текущая / будущая заполненность

EN 50174

ISO 11801

R & M

I & P.G.

check list1

EN 50174

Check list
  • Инспектирование объекта
    • Изучить и проверить заземление
      • Измерение на соответствие стандарту
      • Проверка доступности путей
    • Проверка качества электрической системы
    • Проверка окружающей среды (внутри и снаружи)
    • Идентификация и измерение проходов
    • Расположение пространств
    • Проверка доступа
check list2
Check list
  • Оценка объемов и планирование
    • Определить количество и расположение подключений
    • Размер этажных кроссов
    • Конфигурация этажных кроссов
    • Нанесение информации на этажные планы
    • Объем кроссовых соединений
    • Отобразить магистрали
    • Отобразить соединения с заземлением
    • Спланировать кросс здания
check list3
Check list
  • Проверить планы
    • Проверка с монтажником
    • Проверка с заказчиком
    • Проверка на объекте
    • Окончательная сверка / доработка
check list4
Check list
  • Документирование
    • Подготовить спецификации
    • Оформить чертежи
    • Список материалов
    • Определить администрирование
    • Заполнить наряд-заказы на работы
check list5
Check list
  • График работ
    • Определить вовлеченные стороны
    • Оценить время, необходимое для монтажника
    • Определить последовательность монтажа
    • Создать детальные графики работ
    • Проверитьи утвердить со всеми сторонами
check list6
Check list
  • Диагностирование проблем и обслуживание
    • Документировать сеть и прохождение данных
    • Документировать ПО для диагностики проблем и контоля
    • Определить процедуры диагностирования проблем
    • Определитьобслуживание СКС и ответсвенности
    • Определить требования к запасным частям
    • Определить процедуры обслуживания
check list7
Check list
  • Выполнение
    • Заказать материалы в соответствии с графиком
    • Проверить наличие обученного персонала
    • Проверить получение оборудования
    • Проверить соответствие работутвержденному графику
    • Организовать тестирование СКС
    • Завершить административные процедуры
    • Оформить гарантию на СКС
