  1. 电视技术 主讲教师:林建华 电工电子实验中心

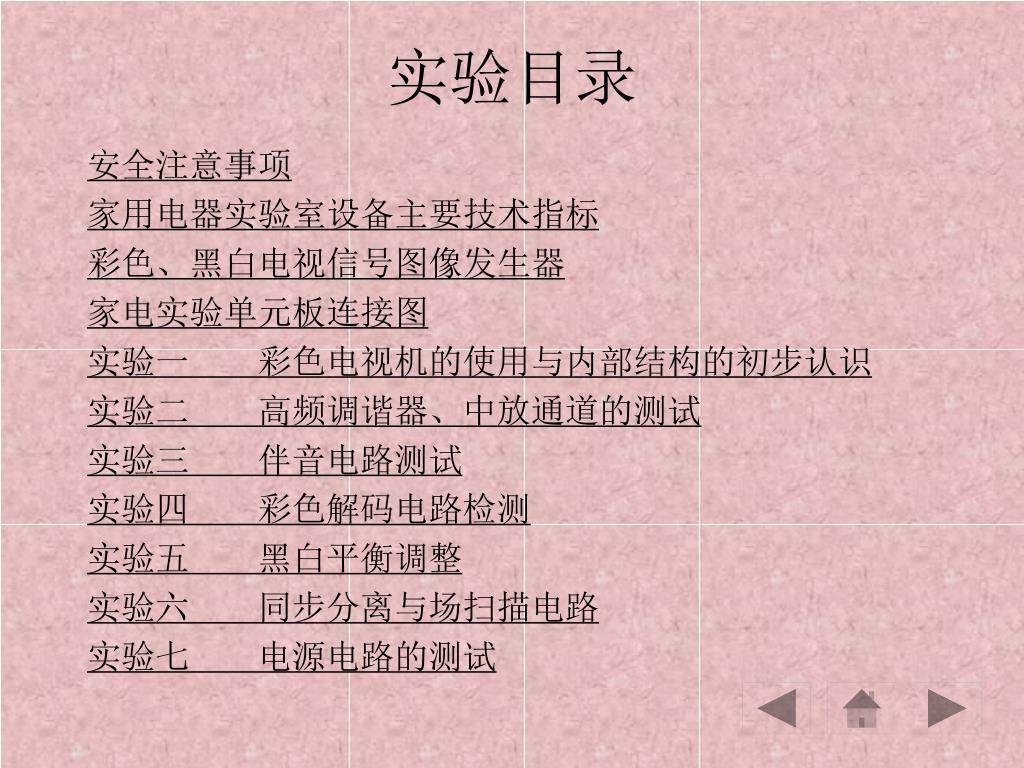

  2. 实验目录 安全注意事项 家用电器实验室设备主要技术指标 彩色、黑白电视信号图像发生器 家电实验单元板连接图 实验一 彩色电视机的使用与内部结构的初步认识 实验二 高频调谐器、中放通道的测试 实验三 伴音电路测试 实验四 彩色解码电路检测 实验五 黑白平衡调整 实验六 同步分离与场扫描电路 实验七 电源电路的测试

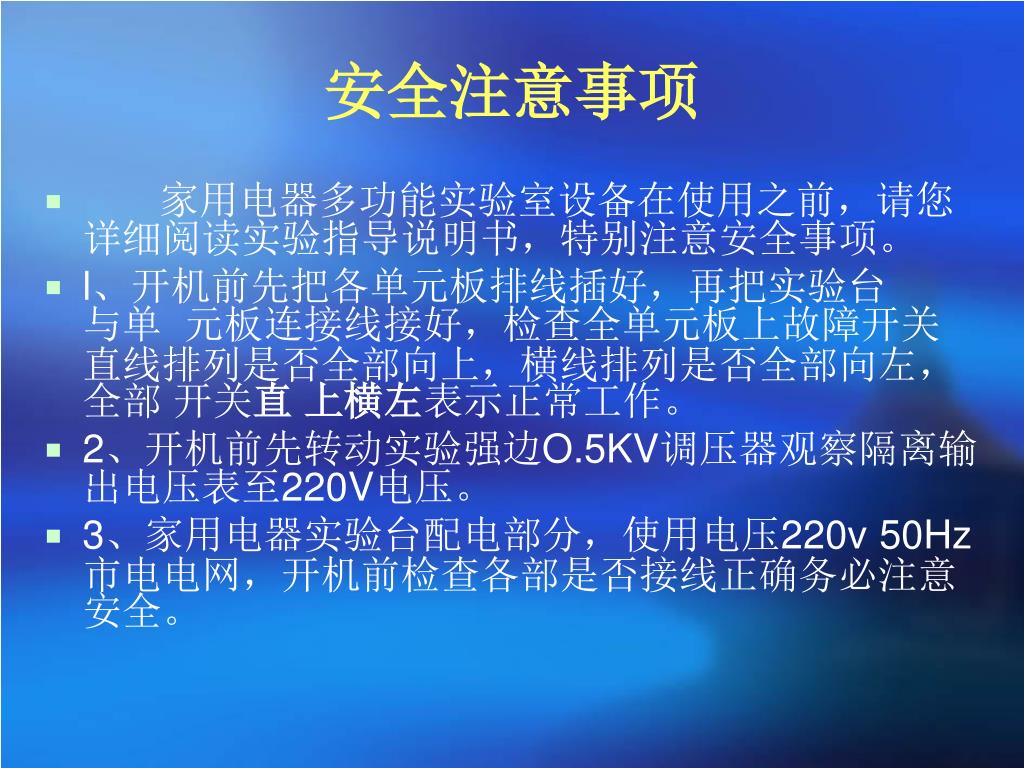

  3. 安全注意事项 • 家用电器多功能实验室设备在使用之前,请您详细阅读实验指导说明书,特别注意安全事项。 • l、开机前先把各单元板排线插好,再把实验台 与单 元板连接线接好,检查全单元板上故障开关直线排列是否全部向上,横线排列是否全部向左,全部 开关直 上横左表示正常工作。 • 2、开机前先转动实验强边O.5KV调压器观察隔离输出电压表至220V电压。 • 3、家用电器实验台配电部分,使用电压220v 50Hz市电电网,开机前检查各部是否接线正确务必注意安全。

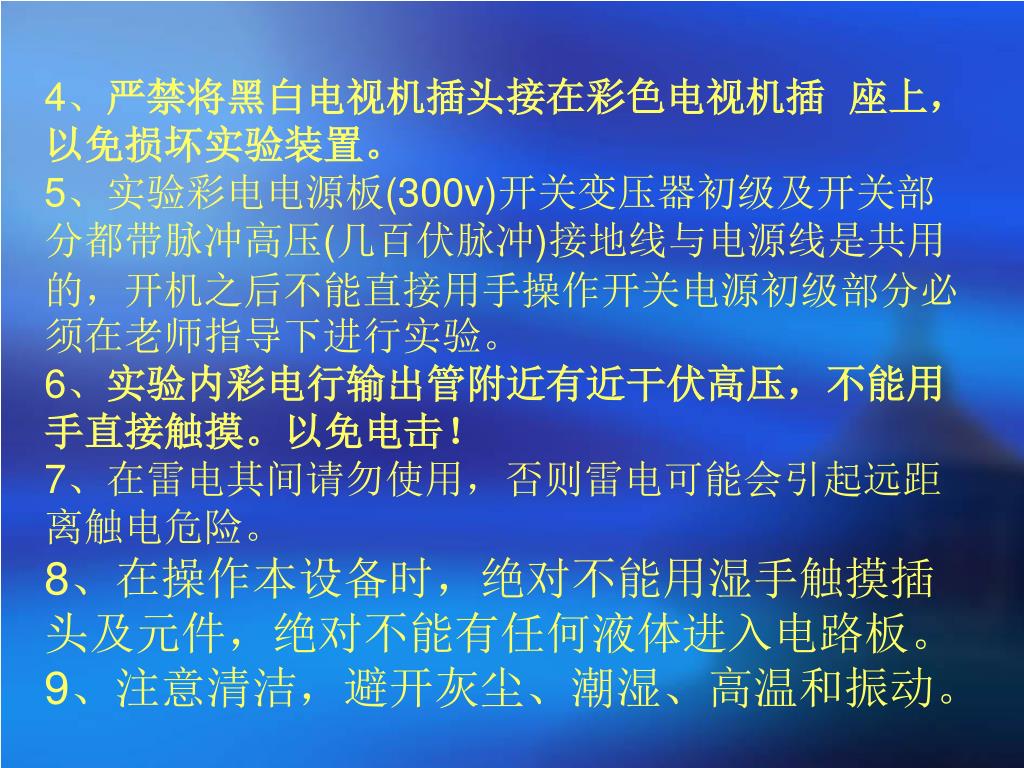

  4. 4、严禁将黑白电视机插头接在彩色电视机插 座上,以免损坏实验装置。5、实验彩电电源板(300v)开关变压器初级及开关部分都带脉冲高压(几百伏脉冲)接地线与电源线是共用的,开机之后不能直接用手操作开关电源初级部分必须在老师指导下进行实验。6、实验内彩电行输出管附近有近干伏高压,不能用手直接触摸。以免电击!7、在雷电其间请勿使用,否则雷电可能会引起远距离触电危险。8、在操作本设备时,绝对不能用湿手触摸插头及元件,绝对不能有任何液体进入电路板。9、注意清洁,避开灰尘、潮湿、高温和振动。

  5. l0、激光头物镜严禁用手触摸,以免损坏。1l、摇控集成块或DCD电路板上集成块,集成块管脚千万不能用螺丝刀去碰或其它金属带电接触,以免静电损坏集成块。12、保护好VCD光盘切勿划伤、碰伤,切勿用手碰摸表面。13、DCD数据显示屏属玻璃结构,注意保护。14、排插头操作插入或拔出时,请将脚位对号入座小心插拔用单手放在排插塑料件上,切勿将手拿在电线上就乱插乱拔。15、演示故障开头只能逐个演示,严禁两个同时进行,不然机器损坏。 以上这些部分在实验时需要更换元件或同时设置故障里需断电进行。尽管实验台已配有C45漏电保护开关,隔离变压器,我们在实验时也仍然需注意安全!!

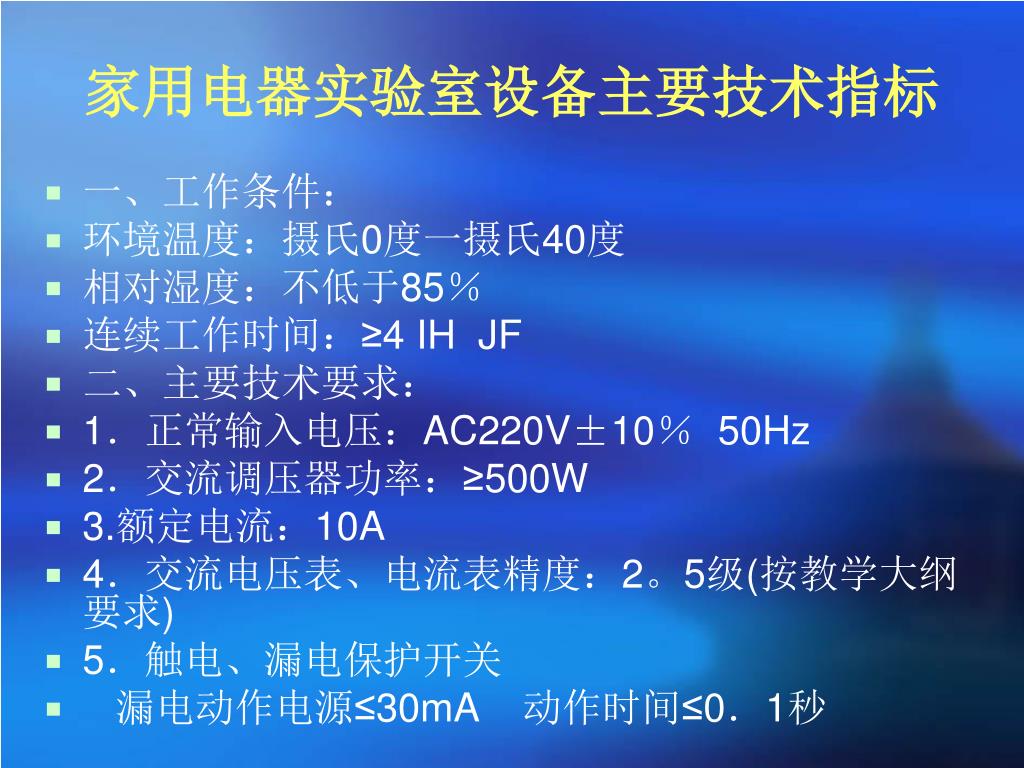

  6. 家用电器实验室设备主要技术指标 • 一、工作条件: • 环境温度:摄氏0度一摄氏40度 • 相对湿度:不低于85% • 连续工作时间:≥4 IH JF • 二、主要技术要求: • 1.正常输入电压:AC220V±10% 50Hz • 2.交流调压器功率:≥500W • 3.额定电流:10A • 4.交流电压表、电流表精度:2。5级(按教学大纲要求) • 5.触电、漏电保护开关 • 漏电动作电源≤30mA 动作时间≤0.1秒

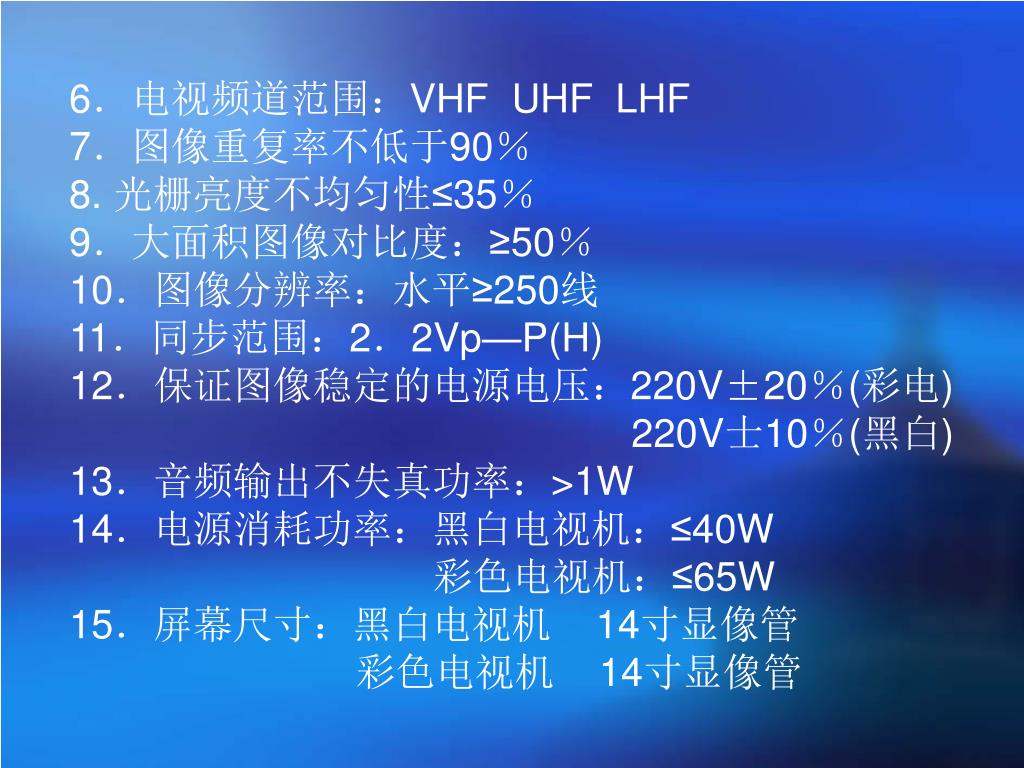

  7. 6.电视频道范围:VHF UHF LHF 7.图像重复率不低于90% 8. 光栅亮度不均匀性≤35% 9.大面积图像对比度:≥50% 10.图像分辨率:水平≥250线 11.同步范围:2.2Vp—P(H) 12.保证图像稳定的电源电压:220V±20%(彩电) 220V士10%(黑白) 13.音频输出不失真功率:>1W 14.电源消耗功率:黑白电视机:≤40W 彩色电视机:≤65W 15.屏幕尺寸:黑白电视机 14寸显像管 彩色电视机 14寸显像管

  8. 16.彩色电视机制式:PAL—D 17.图像中频为:38.5MHz(彩电) 38MHz(黑白) 18.伴音中频为:6.5 MHz 19.中频增益:>60dB 20.收音机技术指标: a.频率范围:中波:535KHz一1605KHz 调频:88MHz一108MHz b.中频频率:中波:465KHz 调频:10.7MHz C.选择性:优于15dB d.灵敏度:FM优于lOuv MW优于3mv/m e.不失真功率:>1W f.电源功率:≤3W 。

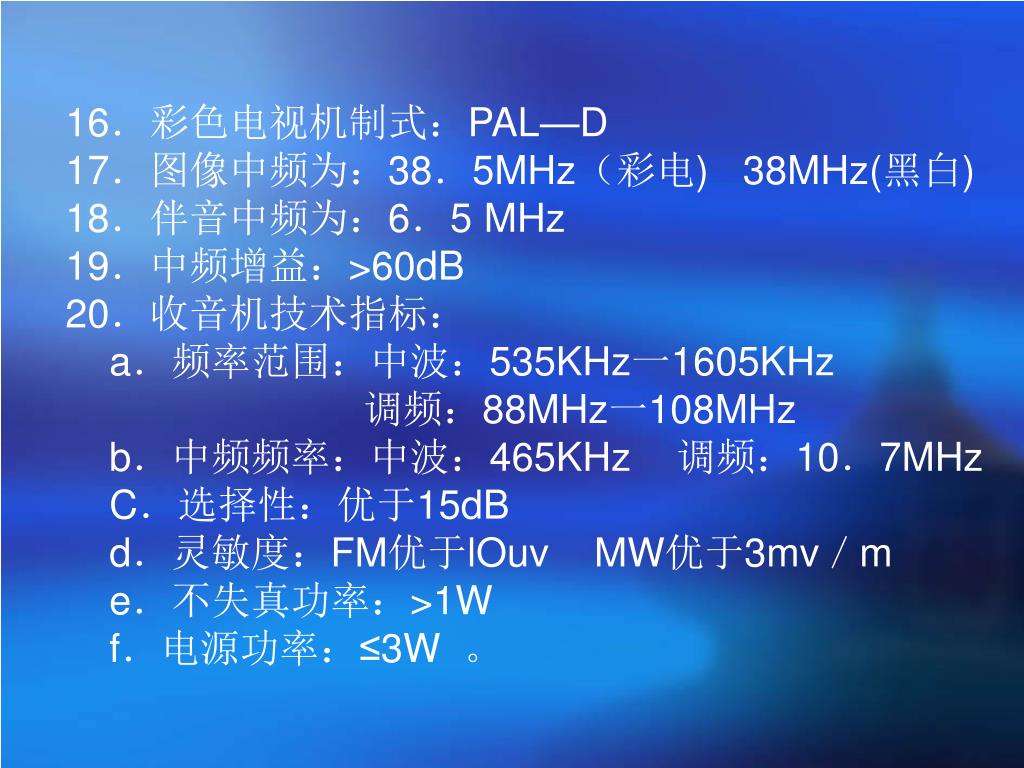

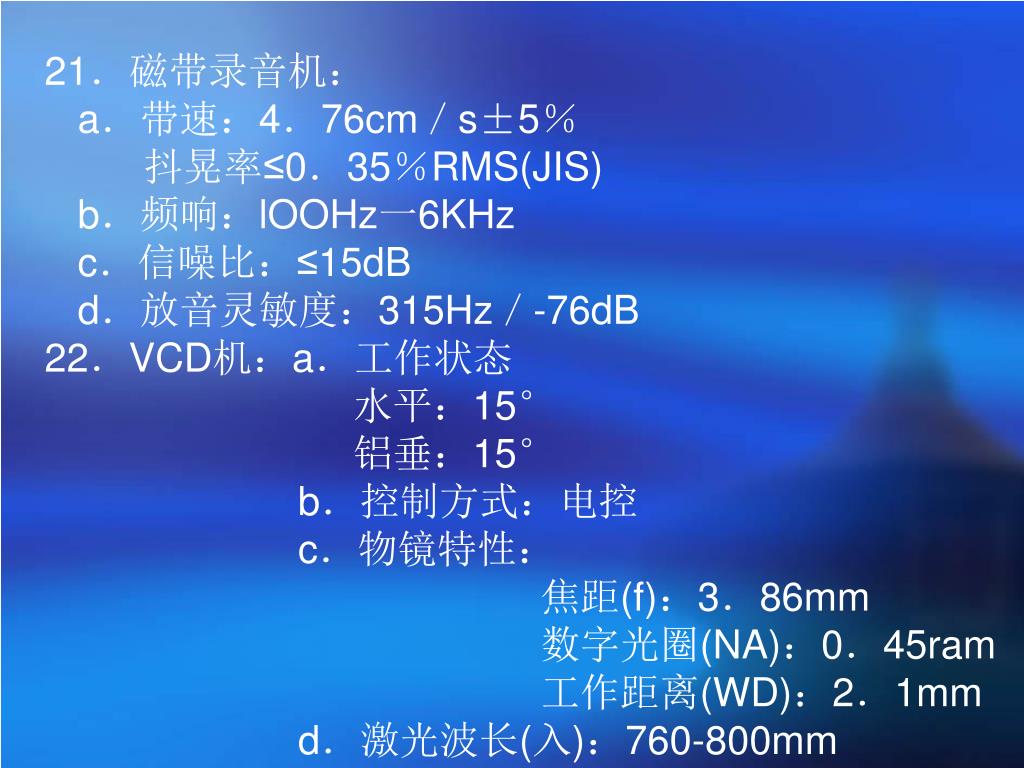

  9. 21.磁带录音机: a.带速:4.76cm/s±5% 抖晃率≤0.35%RMS(JIS) b.频响:lOOHz一6KHz c.信噪比:≤15dB d.放音灵敏度:315Hz/-76dB 22.VCD机:a.工作状态 水平:15° 铝垂:15° b.控制方式:电控 c.物镜特性: 焦距(f):3.86mm 数字光圈(NA):0.45ram 工作距离(WD):2.1mm d.激光波长(入):760-800mm

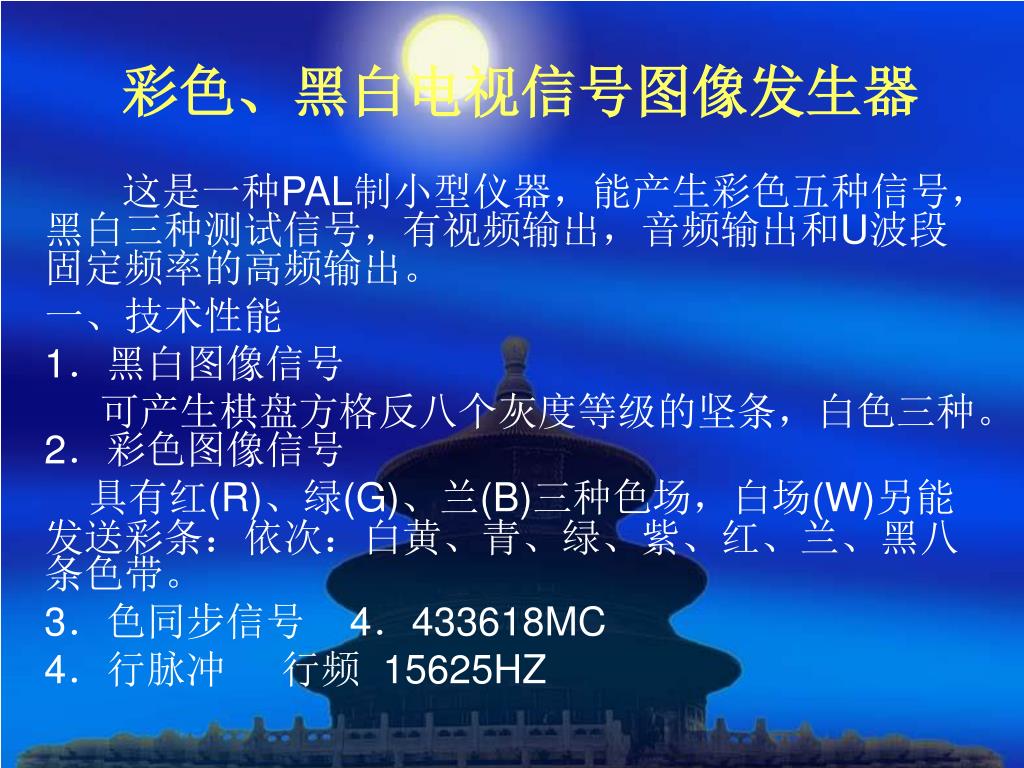

  10. 彩色、黑白电视信号图像发生器 这是一种PAL制小型仪器,能产生彩色五种信号,黑白三种测试信号,有视频输出,音频输出和U波段固定频率的高频输出。 一、技术性能 1.黑白图像信号 可产生棋盘方格反八个灰度等级的坚条,白色三种。2.彩色图像信号 具有红(R)、绿(G)、兰(B)三种色场,白场(W)另能发送彩条:依次:白黄、青、绿、紫、红、兰、黑八条色带。 3.色同步信号 4.433618MC 4.行脉冲 行频 15625HZ

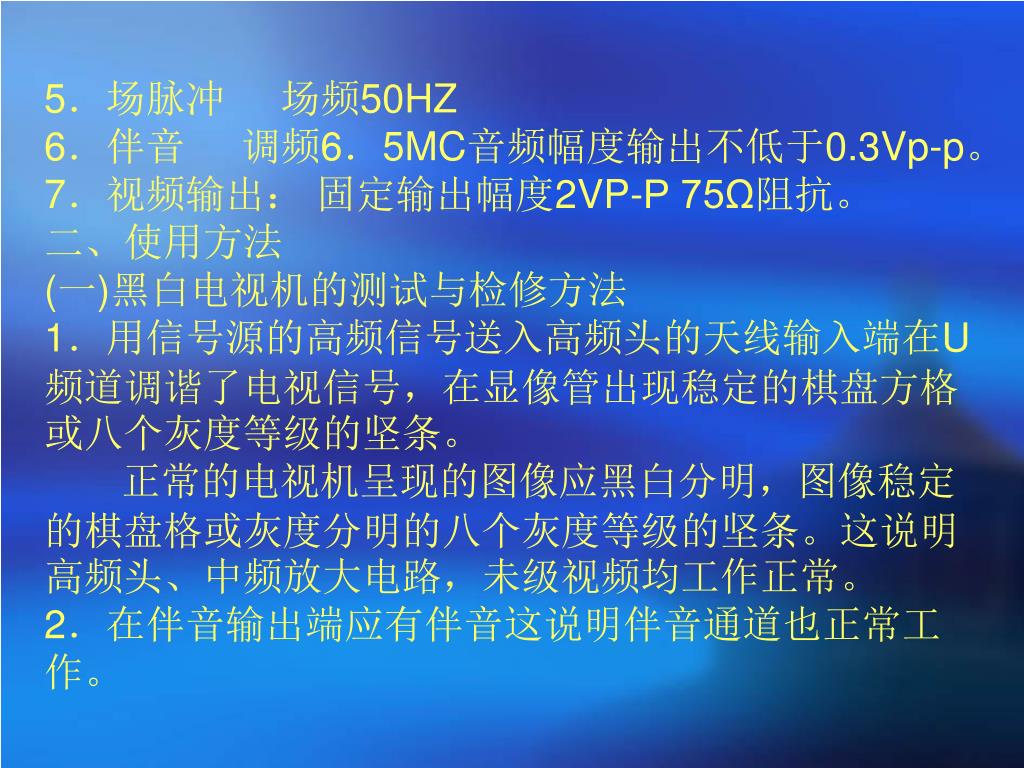

  11. 5.场脉冲 场频50HZ6.伴音 调频6.5MC音频幅度输出不低于0.3Vp-p。7.视频输出: 固定输出幅度2VP-P 75Ω阻抗。 二、使用方法(一)黑白电视机的测试与检修方法1.用信号源的高频信号送入高频头的天线输入端在U频道调谐了电视信号,在显像管出现稳定的棋盘方格或八个灰度等级的坚条。 正常的电视机呈现的图像应黑白分明,图像稳定的棋盘格或灰度分明的八个灰度等级的坚条。这说明高频头、中频放大电路,未级视频均工作正常。2.在伴音输出端应有伴音这说明伴音通道也正常工作。

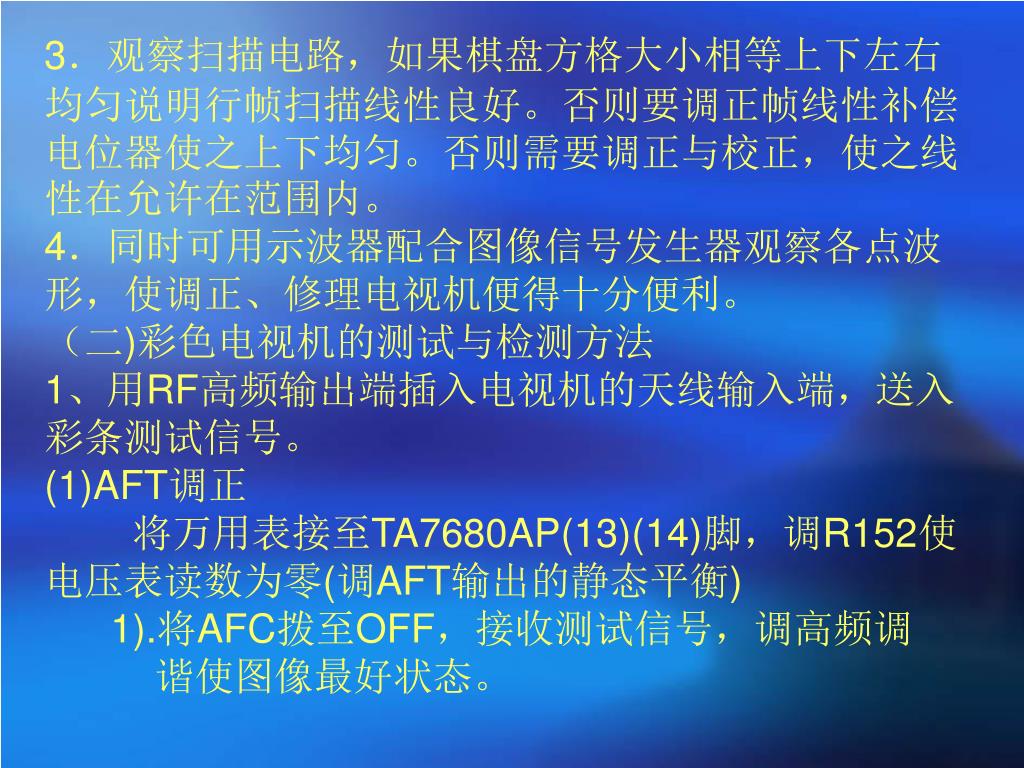

  12. 3.观察扫描电路,如果棋盘方格大小相等上下左右 均匀说明行帧扫描线性良好。否则要调正帧线性补偿电位器使之上下均匀。否则需要调正与校正,使之线性在允许在范围内。4.同时可用示波器配合图像信号发生器观察各点波形,使调正、修理电视机便得十分便利。(二)彩色电视机的测试与检测方法1、用RF高频输出端插入电视机的天线输入端,送入彩条测试信号。(1)AFT调正 将万用表接至TA7680AP(13)(14)脚,调R152使电压表读数为零(调AFT输出的静态平衡) 1).将AFC拨至OFF,接收测试信号,调高频调 谐使图像最好状态。

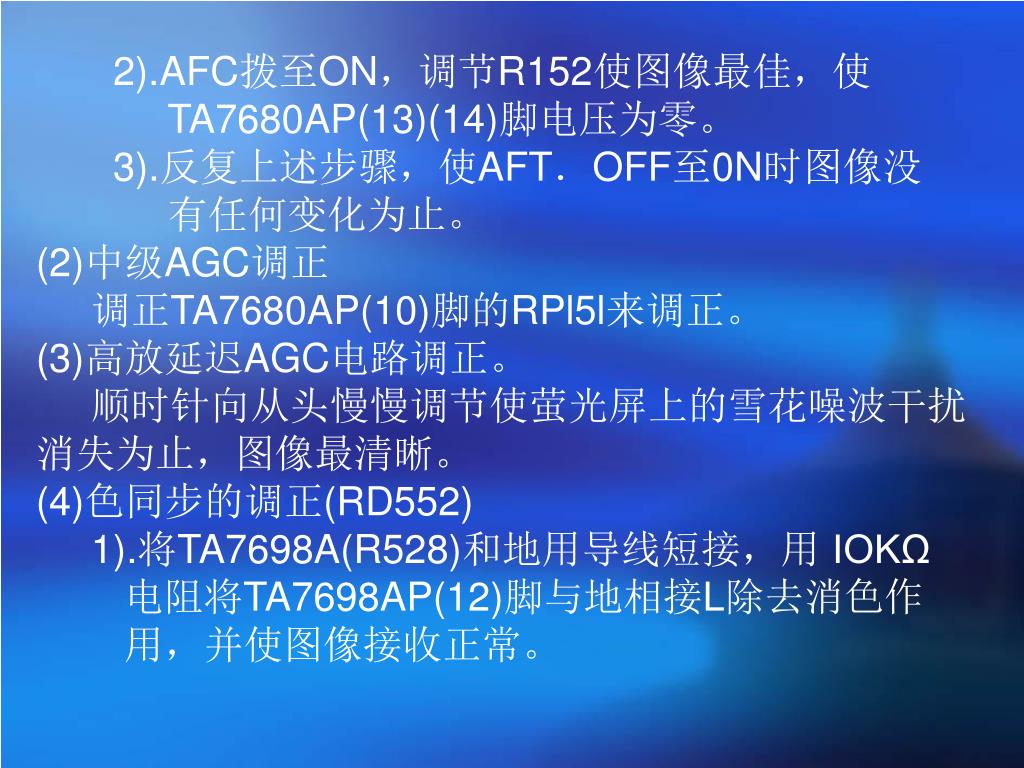

  13. 2).AFC拨至ON,调节R152使图像最佳,使 TA7680AP(13)(14)脚电压为零。 3).反复上述步骤,使AFT.OFF至0N时图像没 有任何变化为止。 (2)中级AGC调正 调正TA7680AP(10)脚的RPl5l来调正。 (3)高放延迟AGC电路调正。 顺时针向从头慢慢调节使萤光屏上的雪花噪波干扰消失为止,图像最清晰。 (4)色同步的调正(RD552) 1).将TA7698A(R528)和地用导线短接,用 IOKΩ 电阻将TA7698AP(12)脚与地相接L除去消色作 用,并使图像接收正常。

  14. 2).调色同步电位器R552使萤光屏上不出现垂直方 向滚动的色带 TA7698AP(16)与(18)脚电位相等。(5)流状滤波器的调正(RD55l,L551)TA7698(10)脚色同步调整。,1).接收测试彩带,调节色饱和度电位器使彩色图 像颜色合适。2).调节延迟线相位调正线圈L55l使彩条区域的爬 行现象最小。反复(1)(2)两项调节使图像最佳。2、用视频信号输出直接接入介码板的视频输入端,用 示波器测试各点测试点波形符合标准波形。

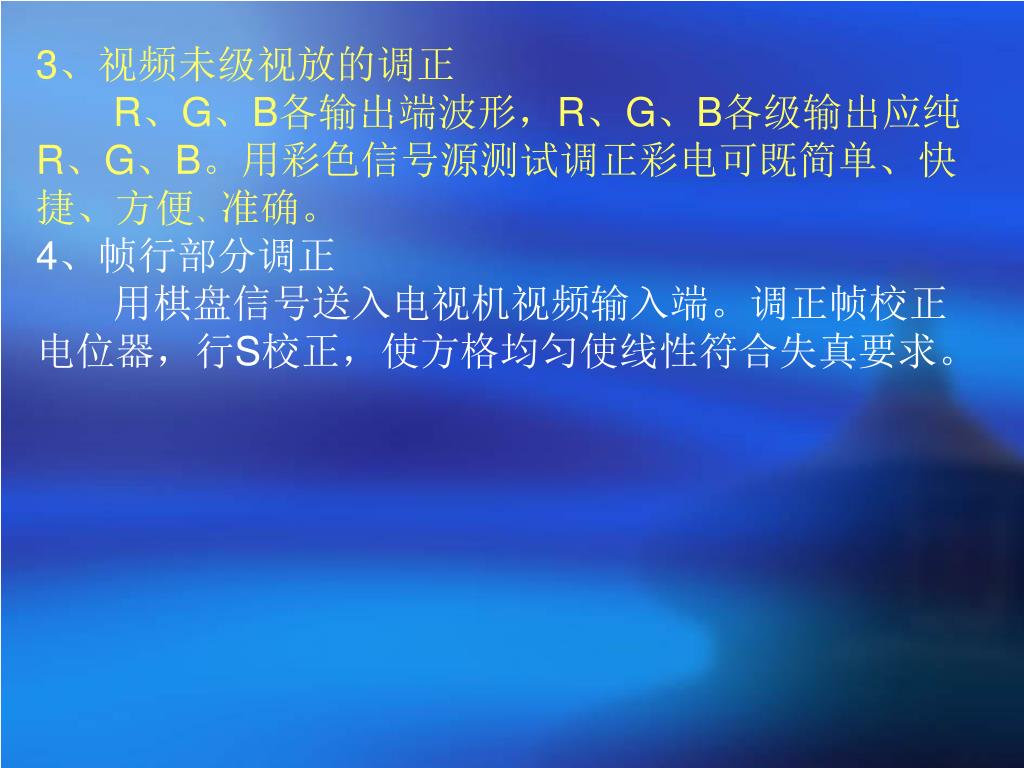

  15. 3、视频未级视放的调正R、G、B各输出端波形,R、G、B各级输出应纯R、G、B。用彩色信号源测试调正彩电可既简单、快捷、方便、准确。3、视频未级视放的调正R、G、B各输出端波形,R、G、B各级输出应纯R、G、B。用彩色信号源测试调正彩电可既简单、快捷、方便、准确。 4、帧行部分调正 用棋盘信号送入电视机视频输入端。调正帧校正电位器,行S校正,使方格均匀使线性符合失真要求。

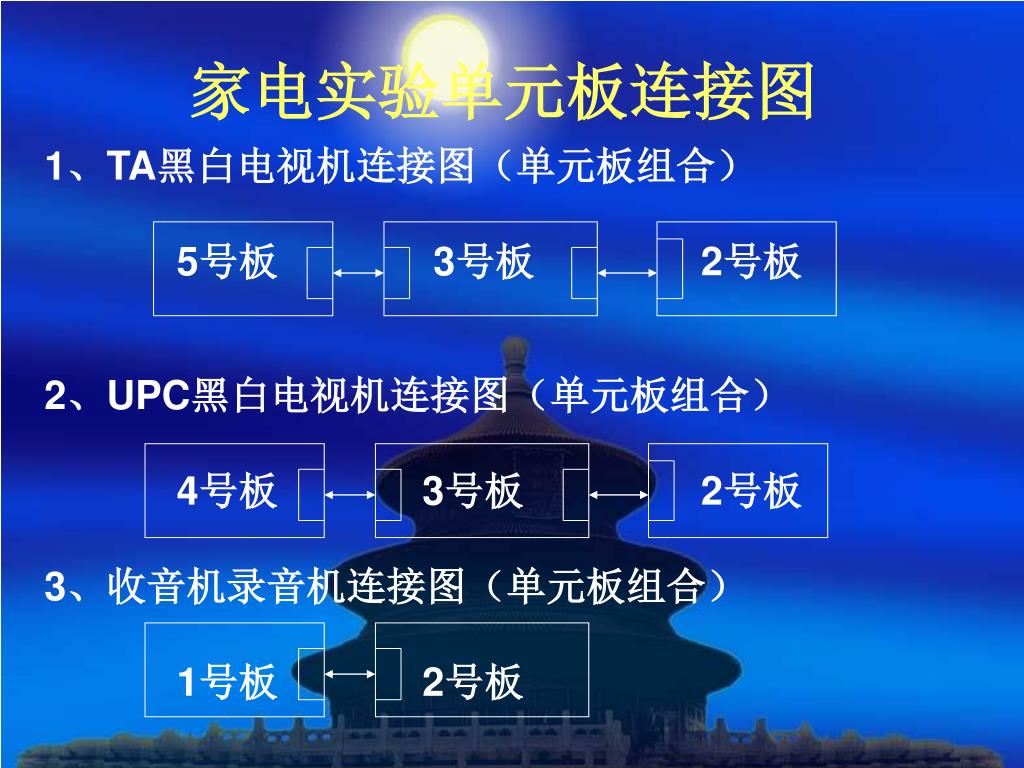

  16. 家电实验单元板连接图 1、TA黑白电视机连接图(单元板组合) 5号板 3号板 2号板 2、UPC黑白电视机连接图(单元板组合) 4号板 3号板 2号板 3、收音机录音机连接图(单元板组合) 1号板 2号板

  17. 4、数码卡拉OK板组合电源 喇叭音频 2号板5、DVD组合图DVD机芯. DVD显示 解码板 电源 数码卡拉O K

  18. 6、TA东芝二片机组合图 20 号 ⑦行输 ⑾场 ⒅ 未 摇控 出 输出 级视放 开关 中放 电源 伴音 8号板 功放 电路 彩色解码Y放大、行场 振荡电路 21号

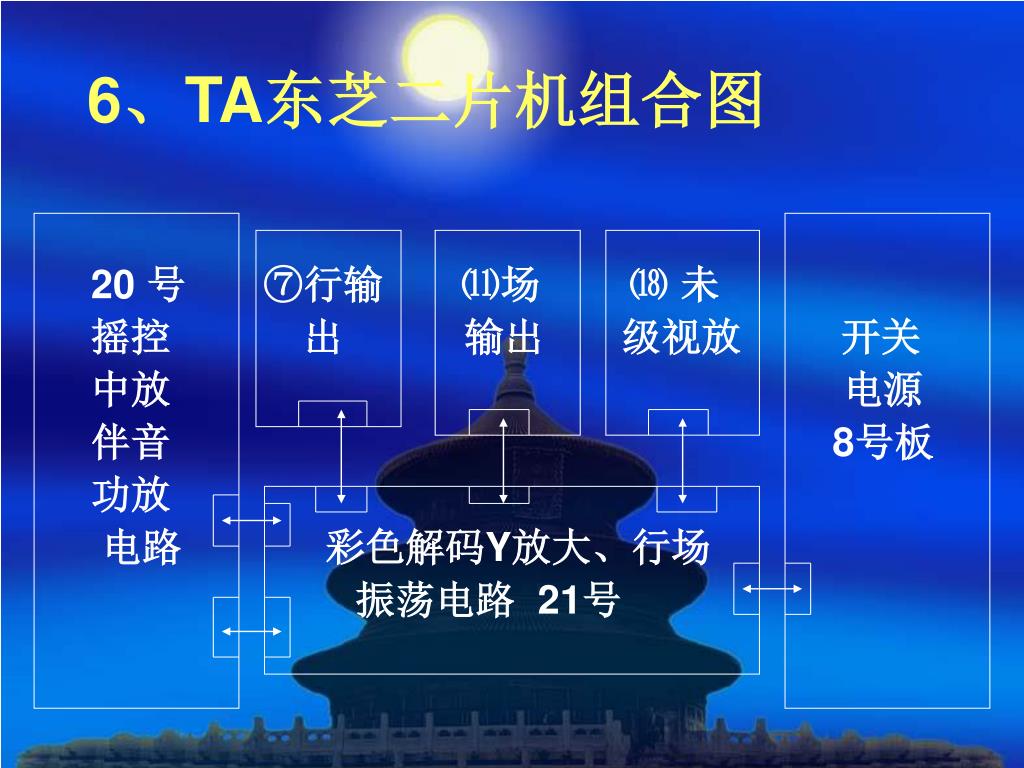

  19. 实验一 彩色电视机的使用与内部结构的初步认识

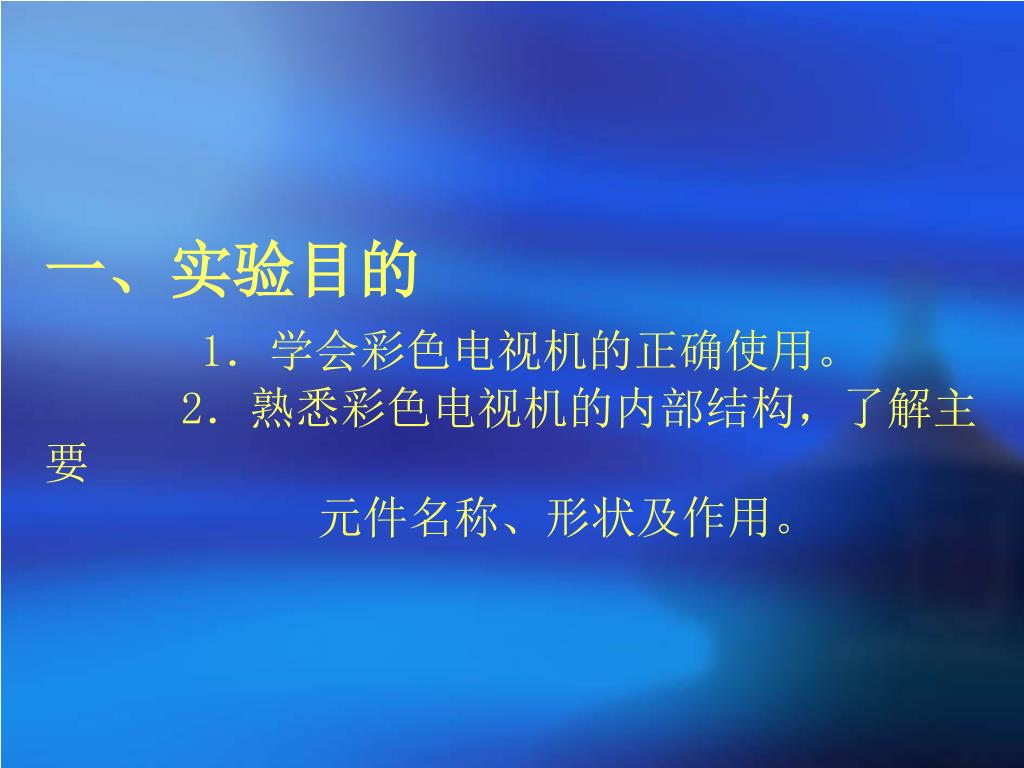

  20. 一、实验目的1.学会彩色电视机的正确使用。2.熟悉彩色电视机的内部结构,了解主要 元件名称、形状及作用。

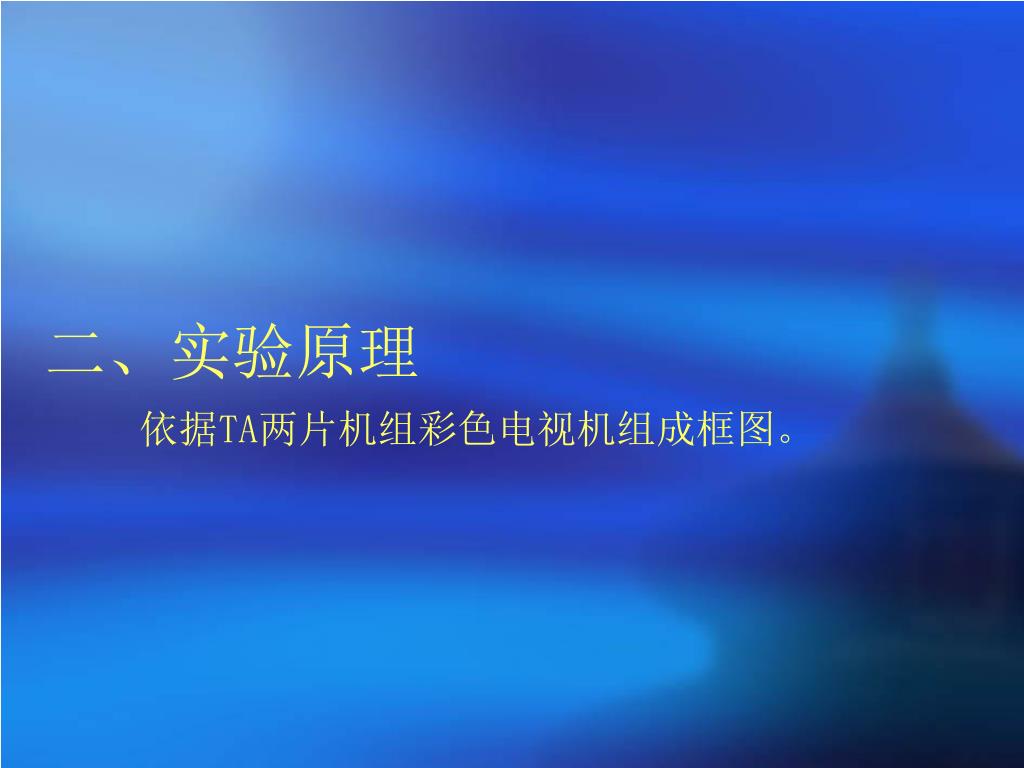

  21. 二、实验原理依据TA两片机组彩色电视机组成框图。二、实验原理依据TA两片机组彩色电视机组成框图。

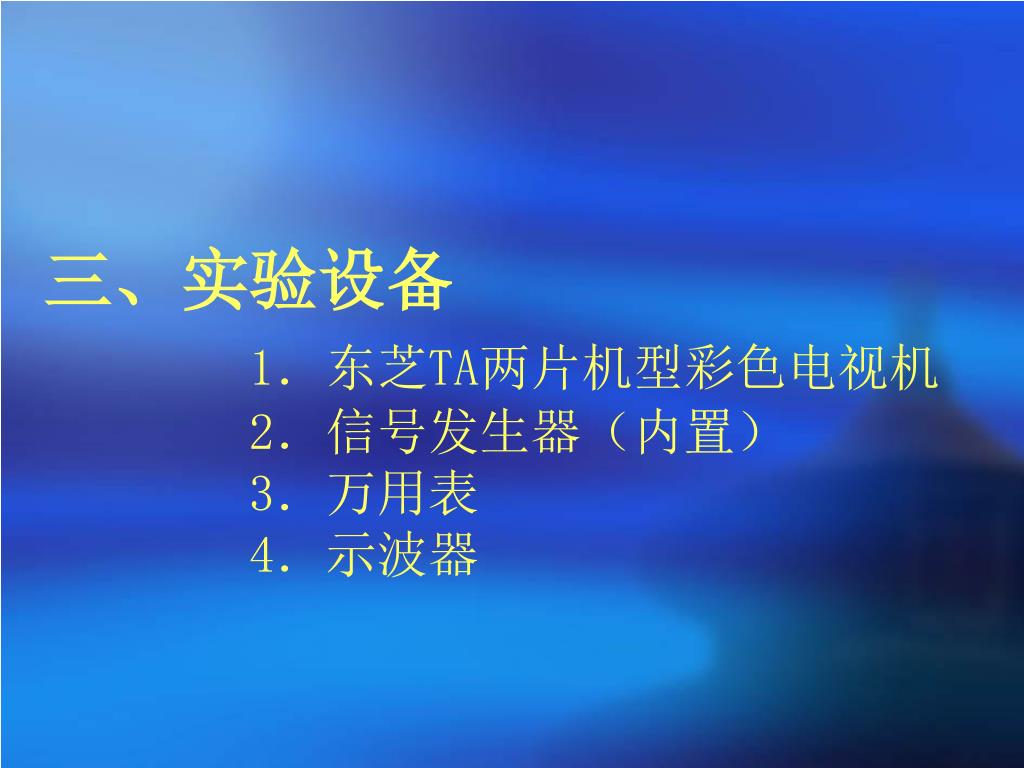

  22. 三、实验设备1.东芝TA两片机型彩色电视机2.信号发生器(内置)3.万用表4.示波器三、实验设备1.东芝TA两片机型彩色电视机2.信号发生器(内置)3.万用表4.示波器

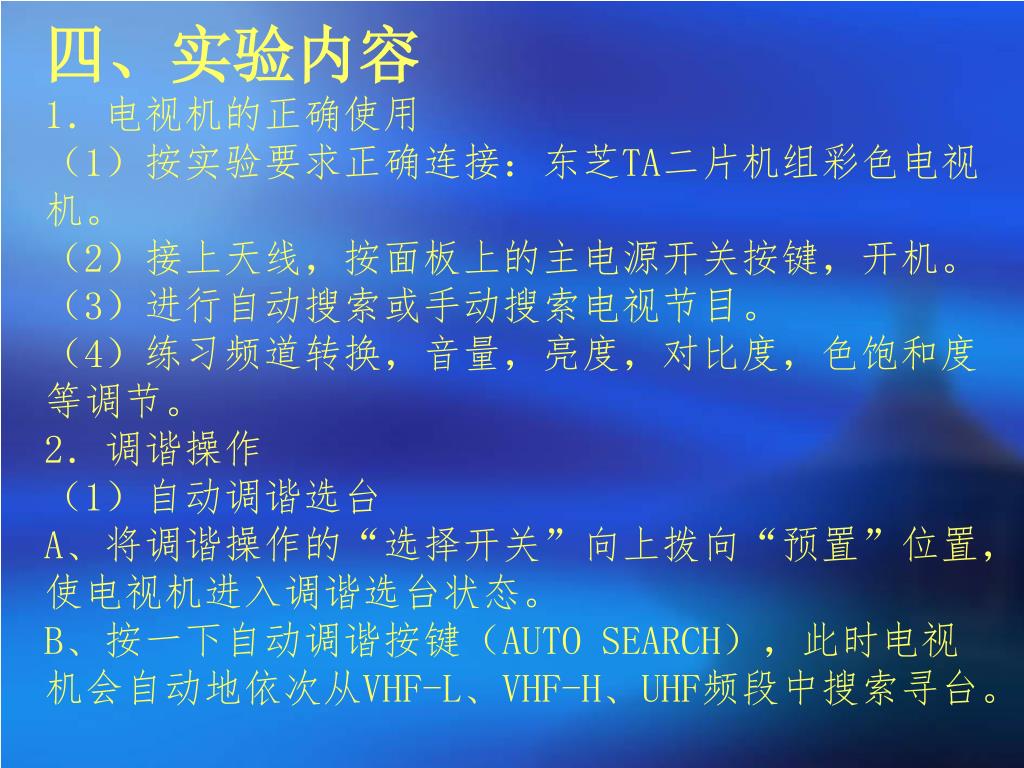

  23. 四、实验内容1.电视机的正确使用(1)按实验要求正确连接:东芝TA二片机组彩色电视机。(2)接上天线,按面板上的主电源开关按键,开机。(3)进行自动搜索或手动搜索电视节目。(4)练习频道转换,音量,亮度,对比度,色饱和度等调节。2.调谐操作(1)自动调谐选台A、将调谐操作的“选择开关”向上拨向“预置”位置,使电视机进入调谐选台状态。B、按一下自动调谐按键(AUTO SEARCH),此时电视机会自动地依次从VHF-L、VHF-H、UHF频段中搜索寻台。

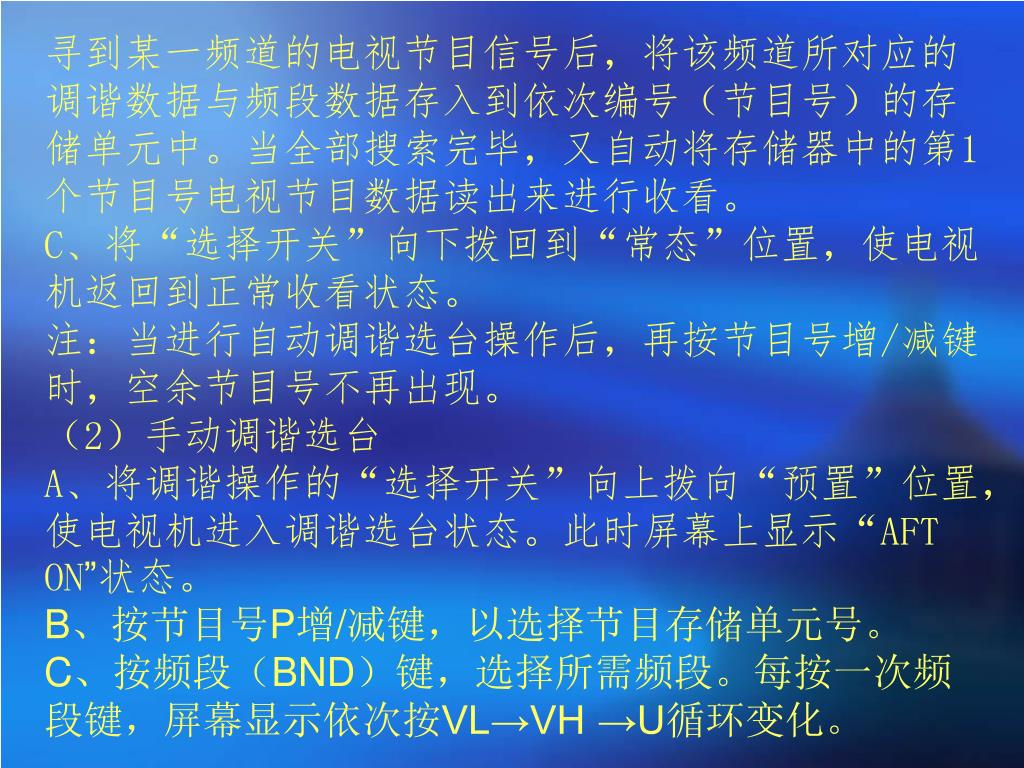

  24. 寻到某一频道的电视节目信号后,将该频道所对应的调谐数据与频段数据存入到依次编号(节目号)的存储单元中。当全部搜索完毕,又自动将存储器中的第1个节目号电视节目数据读出来进行收看。C、将“选择开关”向下拨回到“常态”位置,使电视机返回到正常收看状态。注:当进行自动调谐选台操作后,再按节目号增/减键时,空余节目号不再出现。(2)手动调谐选台A、将调谐操作的“选择开关”向上拨向“预置”位置,使电视机进入调谐选台状态。此时屏幕上显示“AFT ON”状态。B、按节目号P增/减键,以选择节目存储单元号。C、按频段(BND)键,选择所需频段。每按一次频段键,屏幕显示依次按VL→VH →U循环变化。

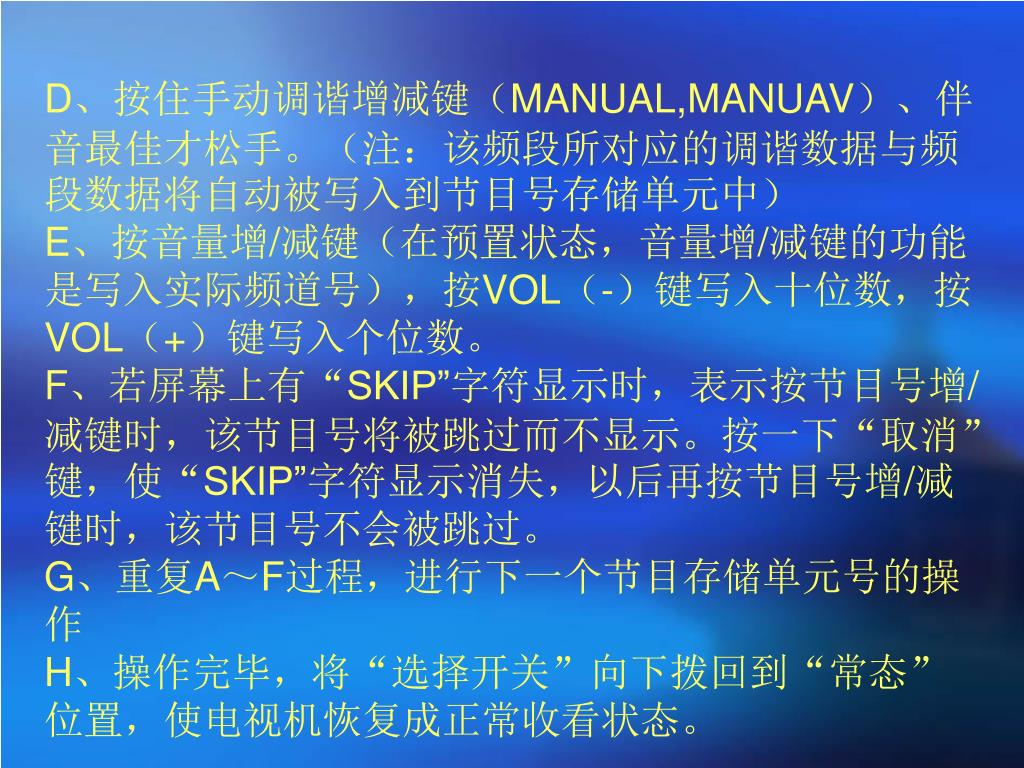

  25. D、按住手动调谐增减键(MANUAL,MANUAV)、伴音最佳才松手。(注:该频段所对应的调谐数据与频段数据将自动被写入到节目号存储单元中)E、按音量增/减键(在预置状态,音量增/减键的功能是写入实际频道号),按VOL(-)键写入十位数,按VOL(+)键写入个位数。F、若屏幕上有“SKIP”字符显示时,表示按节目号增/减键时,该节目号将被跳过而不显示。按一下“取消”键,使“SKIP”字符显示消失,以后再按节目号增/减键时,该节目号不会被跳过。G、重复A~F过程,进行下一个节目存储单元号的操作H、操作完毕,将“选择开关”向下拨回到“常态”位置,使电视机恢复成正常收看状态。D、按住手动调谐增减键(MANUAL,MANUAV)、伴音最佳才松手。(注:该频段所对应的调谐数据与频段数据将自动被写入到节目号存储单元中)E、按音量增/减键(在预置状态,音量增/减键的功能是写入实际频道号),按VOL(-)键写入十位数,按VOL(+)键写入个位数。F、若屏幕上有“SKIP”字符显示时,表示按节目号增/减键时,该节目号将被跳过而不显示。按一下“取消”键,使“SKIP”字符显示消失,以后再按节目号增/减键时,该节目号不会被跳过。G、重复A~F过程,进行下一个节目存储单元号的操作H、操作完毕,将“选择开关”向下拨回到“常态”位置,使电视机恢复成正常收看状态。

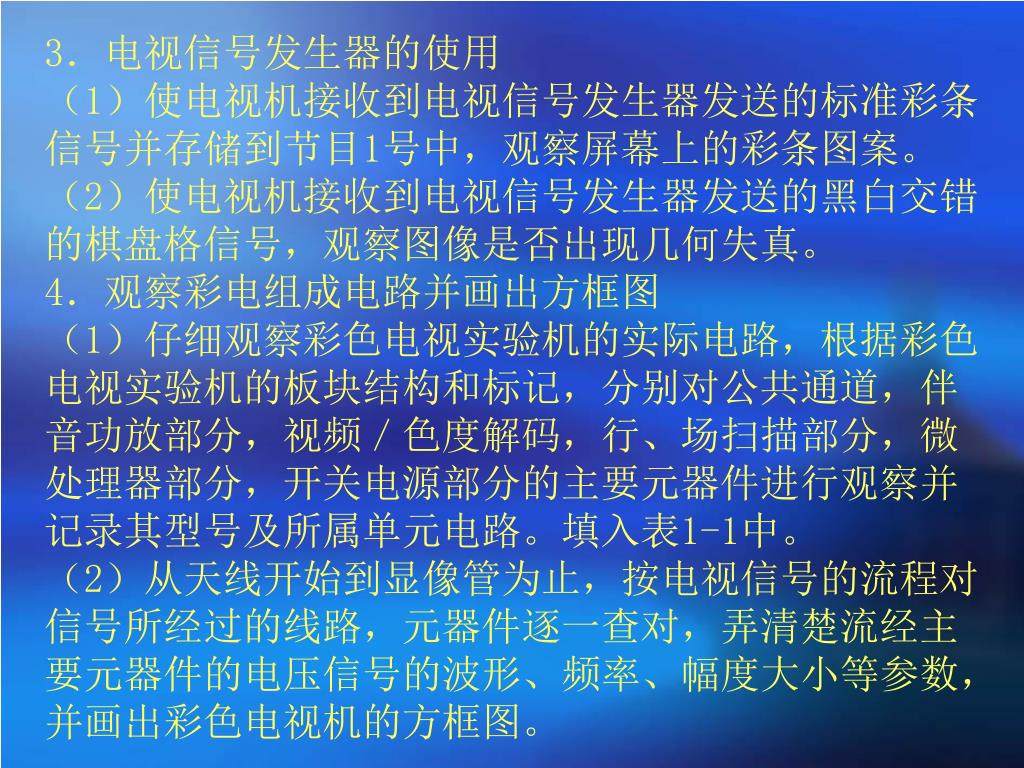

  26. 3.电视信号发生器的使用(1)使电视机接收到电视信号发生器发送的标准彩条信号并存储到节目1号中,观察屏幕上的彩条图案。(2)使电视机接收到电视信号发生器发送的黑白交错的棋盘格信号,观察图像是否出现几何失真。4.观察彩电组成电路并画出方框图(1)仔细观察彩色电视实验机的实际电路,根据彩色电视实验机的板块结构和标记,分别对公共通道,伴音功放部分,视频/色度解码,行、场扫描部分,微处理器部分,开关电源部分的主要元器件进行观察并记录其型号及所属单元电路。填入表1-1中。(2)从天线开始到显像管为止,按电视信号的流程对信号所经过的线路,元器件逐一查对,弄清楚流经主要元器件的电压信号的波形、频率、幅度大小等参数,并画出彩色电视机的方框图。

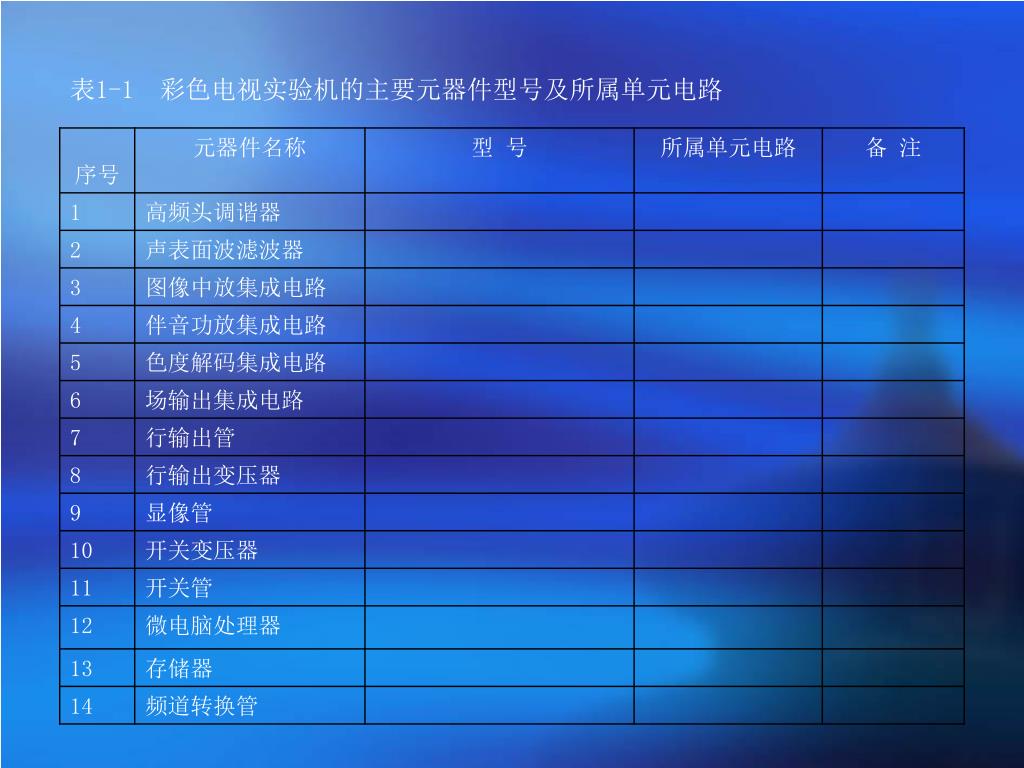

  27. 表1-1 彩色电视实验机的主要元器件型号及所属单元电路

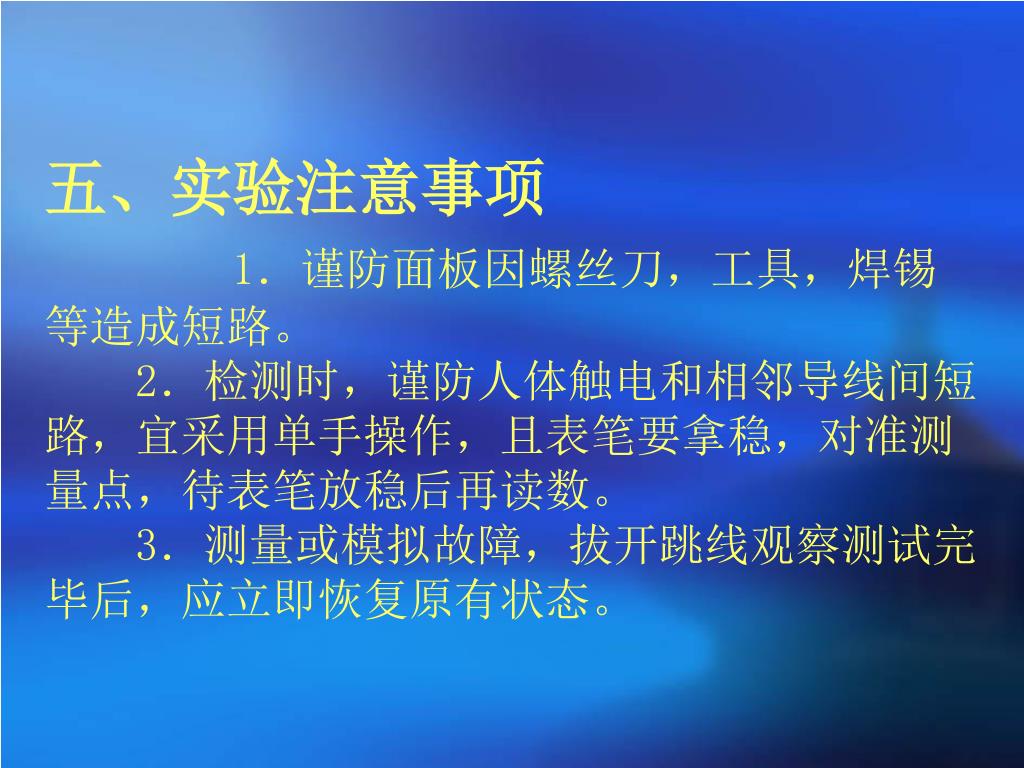

  28. 五、实验注意事项1.谨防面板因螺丝刀,工具,焊锡等造成短路。2.检测时,谨防人体触电和相邻导线间短路,宜采用单手操作,且表笔要拿稳,对准测量点,待表笔放稳后再读数。3.测量或模拟故障,拔开跳线观察测试完毕后,应立即恢复原有状态。五、实验注意事项1.谨防面板因螺丝刀,工具,焊锡等造成短路。2.检测时,谨防人体触电和相邻导线间短路,宜采用单手操作,且表笔要拿稳,对准测量点,待表笔放稳后再读数。3.测量或模拟故障,拔开跳线观察测试完毕后,应立即恢复原有状态。

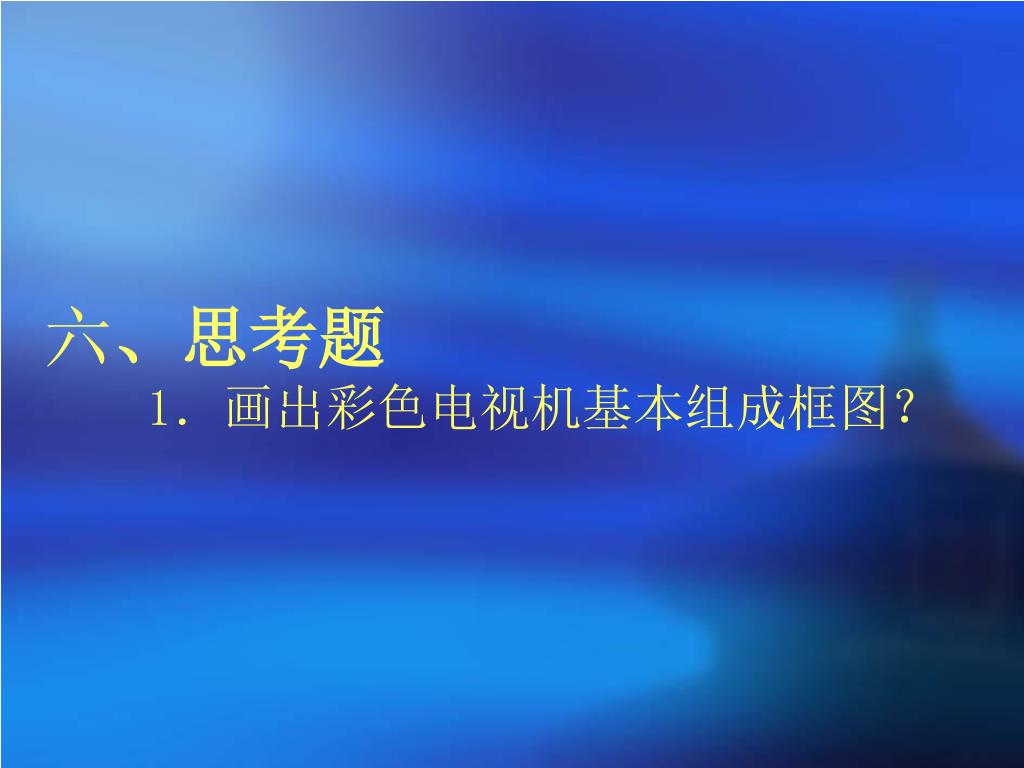

  29. 六、思考题1.画出彩色电视机基本组成框图?六、思考题1.画出彩色电视机基本组成框图?

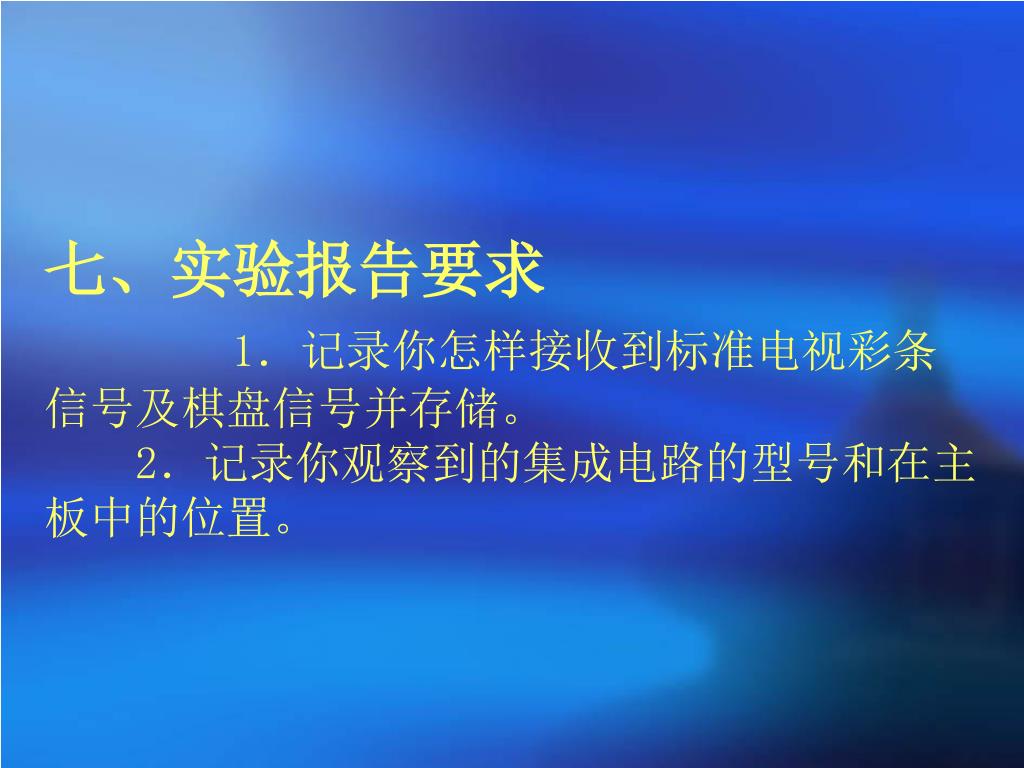

  30. 七、实验报告要求1.记录你怎样接收到标准电视彩条信号及棋盘信号并存储。2.记录你观察到的集成电路的型号和在主板中的位置。七、实验报告要求1.记录你怎样接收到标准电视彩条信号及棋盘信号并存储。2.记录你观察到的集成电路的型号和在主板中的位置。

  31. 实验二 高频调谐器、中放 通道的测试

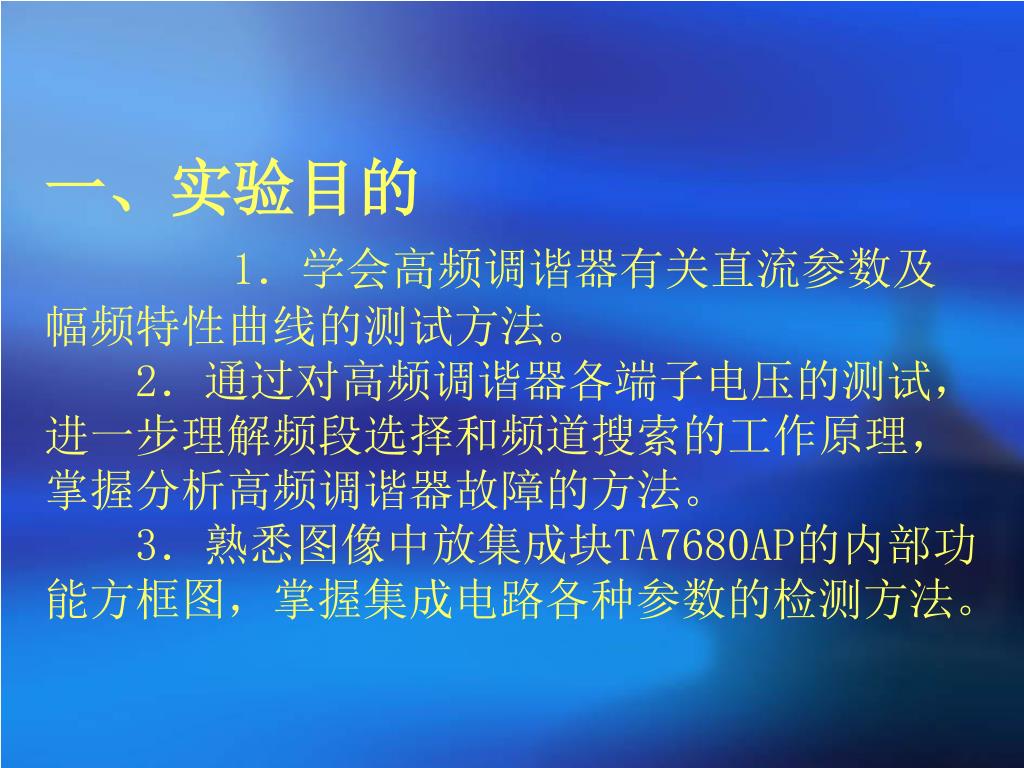

  32. 一、实验目的1.学会高频调谐器有关直流参数及幅频特性曲线的测试方法。2.通过对高频调谐器各端子电压的测试,进一步理解频段选择和频道搜索的工作原理,掌握分析高频调谐器故障的方法。3.熟悉图像中放集成块TA7680AP的内部功能方框图,掌握集成电路各种参数的检测方法。一、实验目的1.学会高频调谐器有关直流参数及幅频特性曲线的测试方法。2.通过对高频调谐器各端子电压的测试,进一步理解频段选择和频道搜索的工作原理,掌握分析高频调谐器故障的方法。3.熟悉图像中放集成块TA7680AP的内部功能方框图,掌握集成电路各种参数的检测方法。

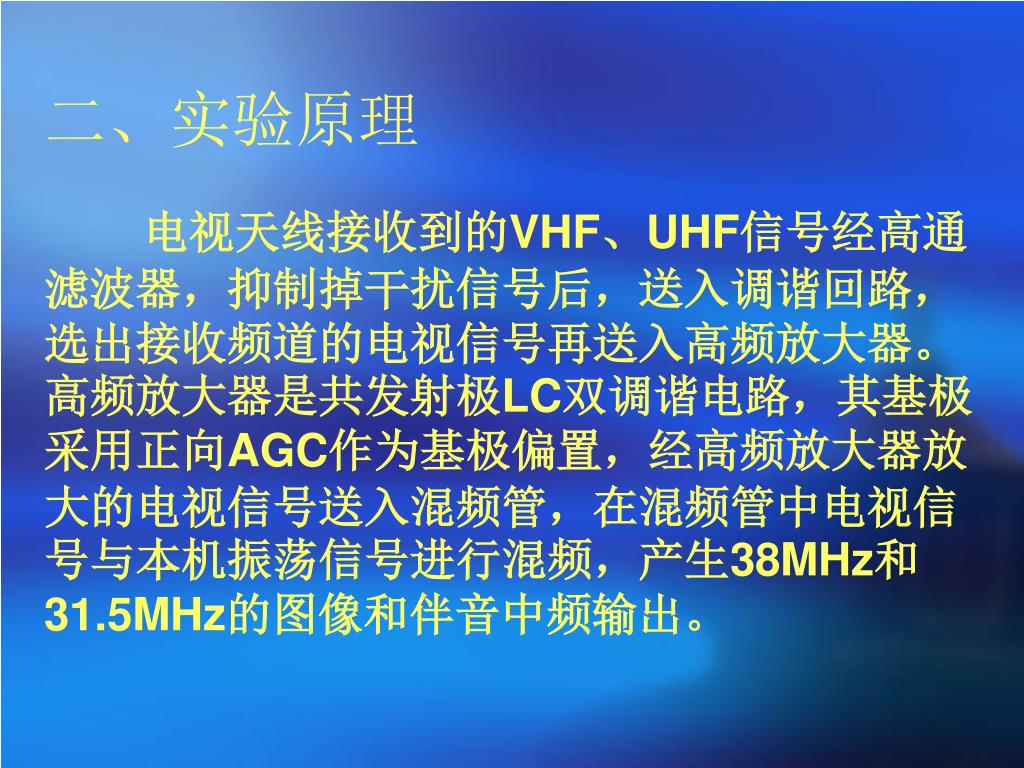

  33. 二、实验原理电视天线接收到的VHF、UHF信号经高通滤波器,抑制掉干扰信号后,送入调谐回路,选出接收频道的电视信号再送入高频放大器。高频放大器是共发射极LC双调谐电路,其基极采用正向AGC作为基极偏置,经高频放大器放大的电视信号送入混频管,在混频管中电视信号与本机振荡信号进行混频,产生38MHz和31.5MHz的图像和伴音中频输出。二、实验原理电视天线接收到的VHF、UHF信号经高通滤波器,抑制掉干扰信号后,送入调谐回路,选出接收频道的电视信号再送入高频放大器。高频放大器是共发射极LC双调谐电路,其基极采用正向AGC作为基极偏置,经高频放大器放大的电视信号送入混频管,在混频管中电视信号与本机振荡信号进行混频,产生38MHz和31.5MHz的图像和伴音中频输出。

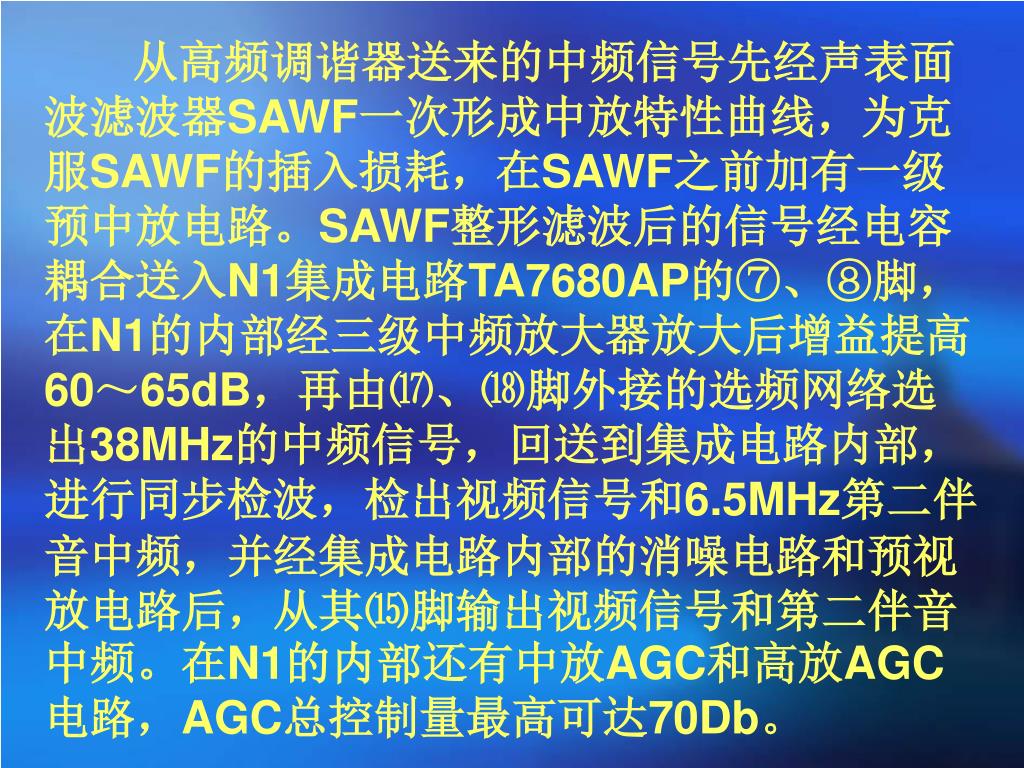

  34. 从高频调谐器送来的中频信号先经声表面波滤波器SAWF一次形成中放特性曲线,为克服SAWF的插入损耗,在SAWF之前加有一级预中放电路。SAWF整形滤波后的信号经电容耦合送入N1集成电路TA7680AP的⑦、⑧脚,在N1的内部经三级中频放大器放大后增益提高60~65dB,再由⒄、⒅脚外接的选频网络选出38MHz的中频信号,回送到集成电路内部,进行同步检波,检出视频信号和6.5MHz第二伴音中频,并经集成电路内部的消噪电路和预视放电路后,从其⒂脚输出视频信号和第二伴音中频。在N1的内部还有中放AGC和高放AGC电路,AGC总控制量最高可达70Db。从高频调谐器送来的中频信号先经声表面波滤波器SAWF一次形成中放特性曲线,为克服SAWF的插入损耗,在SAWF之前加有一级预中放电路。SAWF整形滤波后的信号经电容耦合送入N1集成电路TA7680AP的⑦、⑧脚,在N1的内部经三级中频放大器放大后增益提高60~65dB,再由⒄、⒅脚外接的选频网络选出38MHz的中频信号,回送到集成电路内部,进行同步检波,检出视频信号和6.5MHz第二伴音中频,并经集成电路内部的消噪电路和预视放电路后,从其⒂脚输出视频信号和第二伴音中频。在N1的内部还有中放AGC和高放AGC电路,AGC总控制量最高可达70Db。

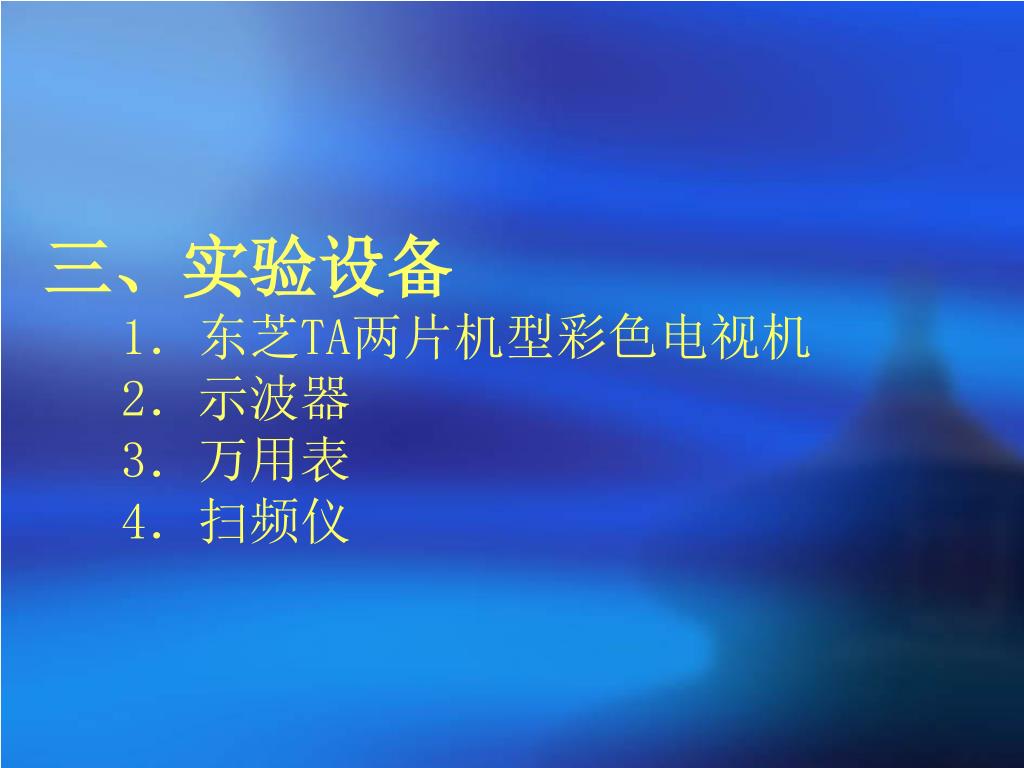

  35. 三、实验设备1.东芝TA两片机型彩色电视机2.示波器3.万用表4.扫频仪三、实验设备1.东芝TA两片机型彩色电视机2.示波器3.万用表4.扫频仪

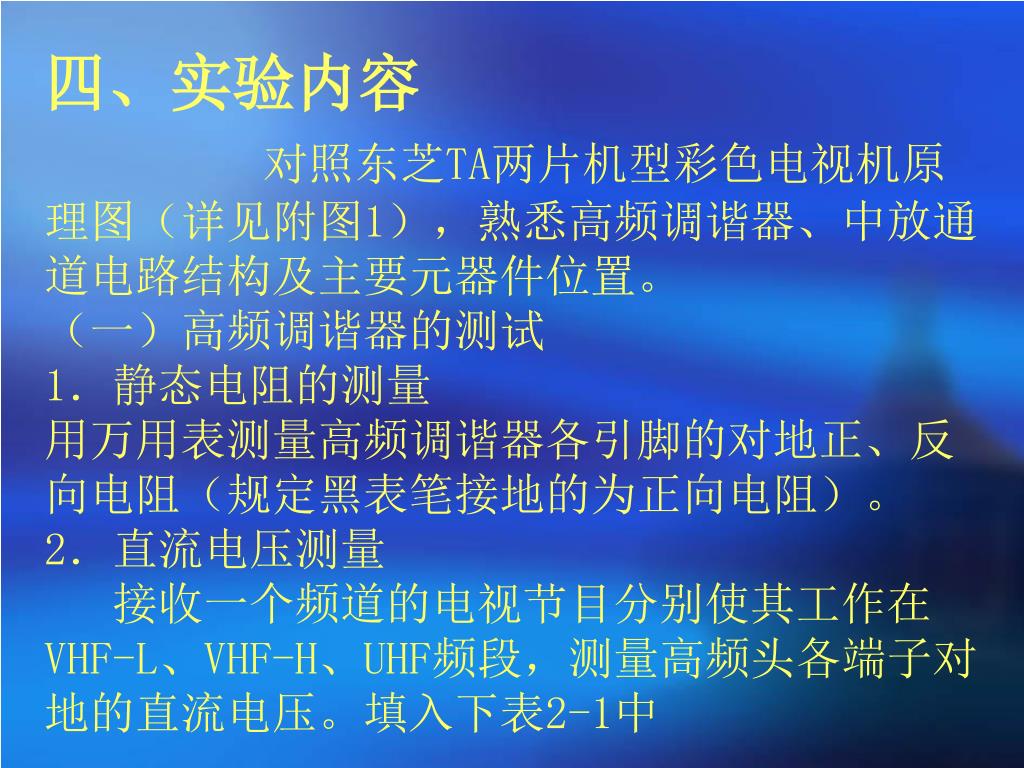

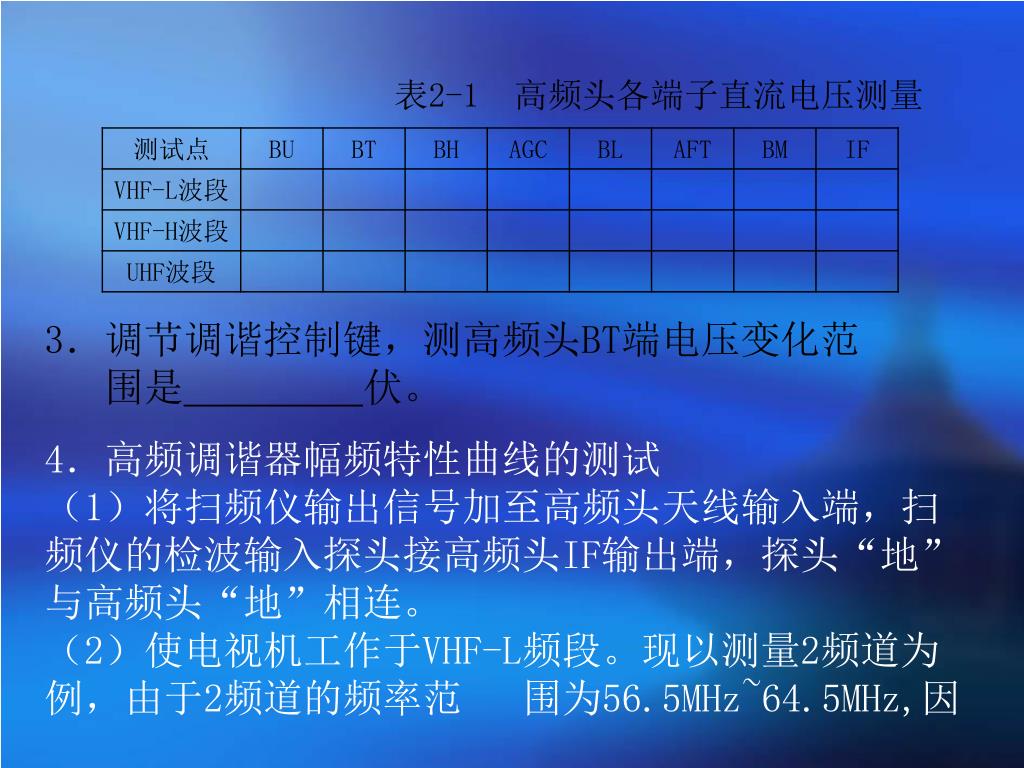

  36. 四、实验内容对照东芝TA两片机型彩色电视机原理图(详见附图1),熟悉高频调谐器、中放通道电路结构及主要元器件位置。(一)高频调谐器的测试1.静态电阻的测量用万用表测量高频调谐器各引脚的对地正、反向电阻(规定黑表笔接地的为正向电阻)。2.直流电压测量 接收一个频道的电视节目分别使其工作在VHF-L、VHF-H、UHF频段,测量高频头各端子对地的直流电压。填入下表2-1中

  37. 表2-1 高频头各端子直流电压测量 3.调节调谐控制键,测高频头BT端电压变化范 围是伏。 4.高频调谐器幅频特性曲线的测试 (1)将扫频仪输出信号加至高频头天线输入端,扫频仪的检波输入探头接高频头IF输出端,探头“地”与高频头“地”相连。 (2)使电视机工作于VHF-L频段。现以测量2频道为例,由于2频道的频率范 围为56.5MHz~64.5MHz,因

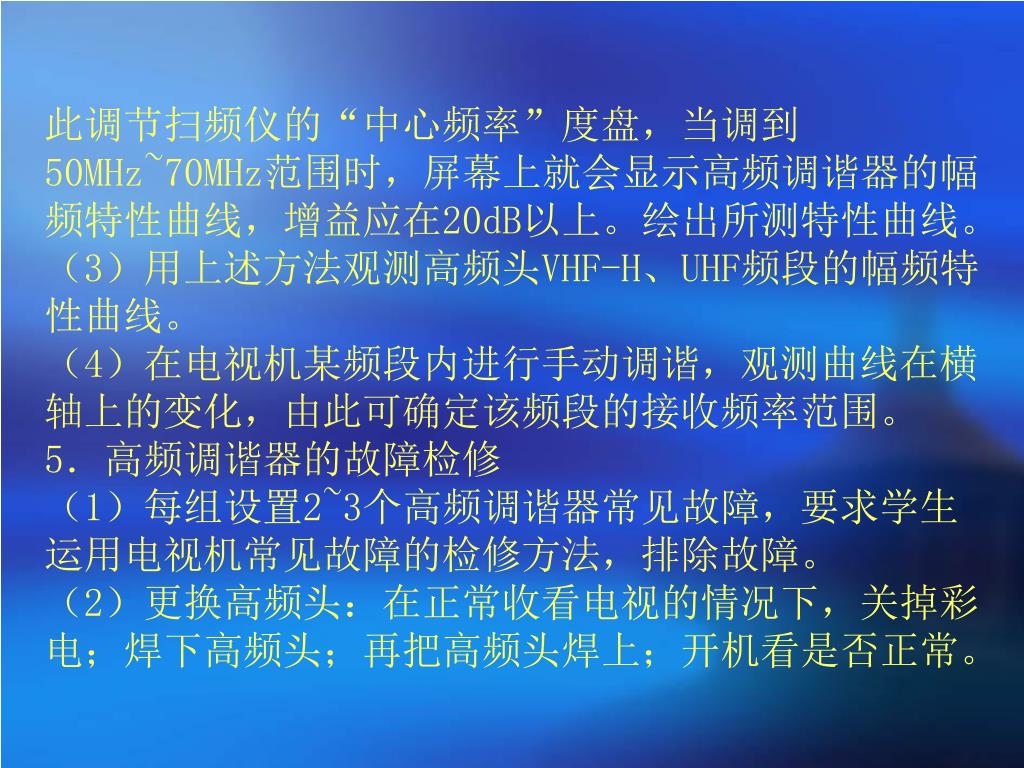

  38. 此调节扫频仪的“中心频率”度盘,当调到50MHz~70MHz范围时,屏幕上就会显示高频调谐器的幅频特性曲线,增益应在20dB以上。绘出所测特性曲线。(3)用上述方法观测高频头VHF-H、UHF频段的幅频特性曲线。(4)在电视机某频段内进行手动调谐,观测曲线在横轴上的变化,由此可确定该频段的接收频率范围。5.高频调谐器的故障检修(1)每组设置2~3个高频调谐器常见故障,要求学生运用电视机常见故障的检修方法,排除故障。(2)更换高频头:在正常收看电视的情况下,关掉彩电;焊下高频头;再把高频头焊上;开机看是否正常。此调节扫频仪的“中心频率”度盘,当调到50MHz~70MHz范围时,屏幕上就会显示高频调谐器的幅频特性曲线,增益应在20dB以上。绘出所测特性曲线。(3)用上述方法观测高频头VHF-H、UHF频段的幅频特性曲线。(4)在电视机某频段内进行手动调谐,观测曲线在横轴上的变化,由此可确定该频段的接收频率范围。5.高频调谐器的故障检修(1)每组设置2~3个高频调谐器常见故障,要求学生运用电视机常见故障的检修方法,排除故障。(2)更换高频头:在正常收看电视的情况下,关掉彩电;焊下高频头;再把高频头焊上;开机看是否正常。

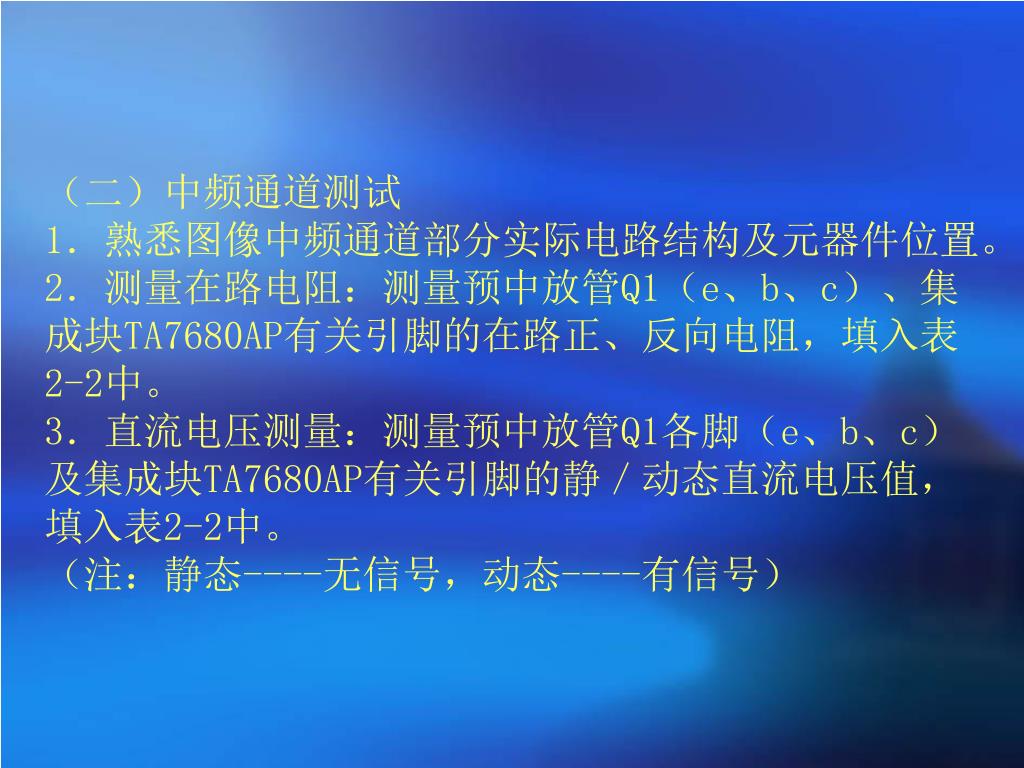

  39. (二)中频通道测试1.熟悉图像中频通道部分实际电路结构及元器件位置。2.测量在路电阻:测量预中放管Q1(e、b、c)、集成块TA7680AP有关引脚的在路正、反向电阻,填入表2-2中。3.直流电压测量:测量预中放管Q1各脚(e、b、c)及集成块TA7680AP有关引脚的静/动态直流电压值,填入表2-2中。(注:静态----无信号,动态----有信号)(二)中频通道测试1.熟悉图像中频通道部分实际电路结构及元器件位置。2.测量在路电阻:测量预中放管Q1(e、b、c)、集成块TA7680AP有关引脚的在路正、反向电阻,填入表2-2中。3.直流电压测量:测量预中放管Q1各脚(e、b、c)及集成块TA7680AP有关引脚的静/动态直流电压值,填入表2-2中。(注:静态----无信号,动态----有信号)

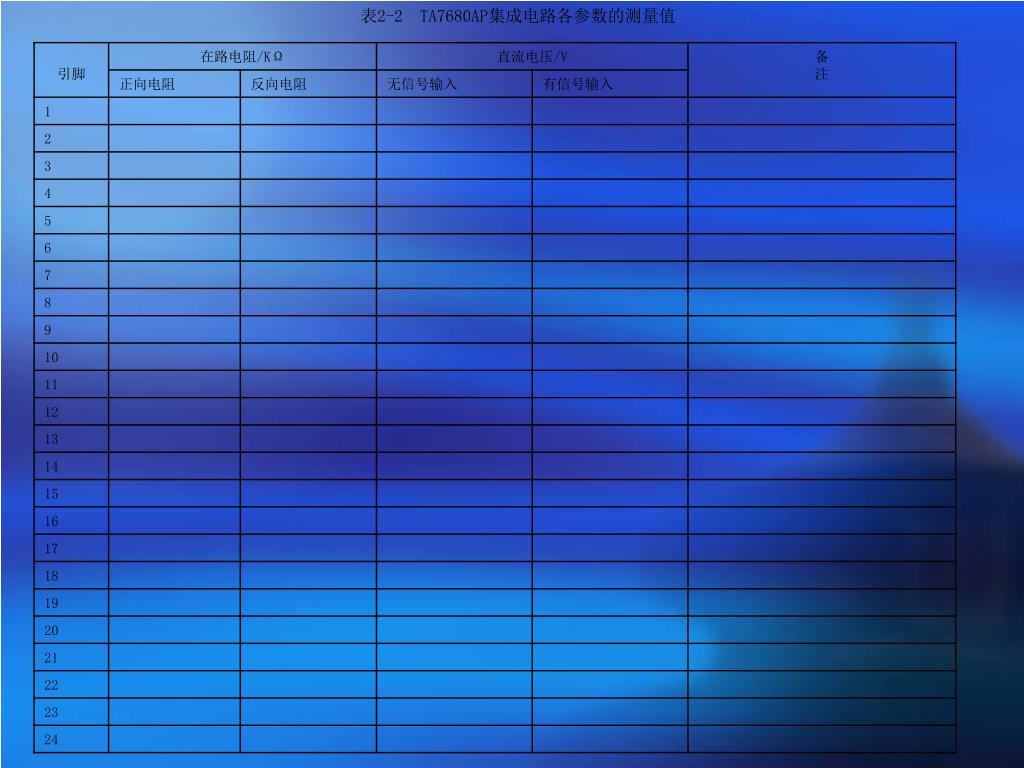

  40. 表2-2 TA7680AP集成电路各参数的测量值

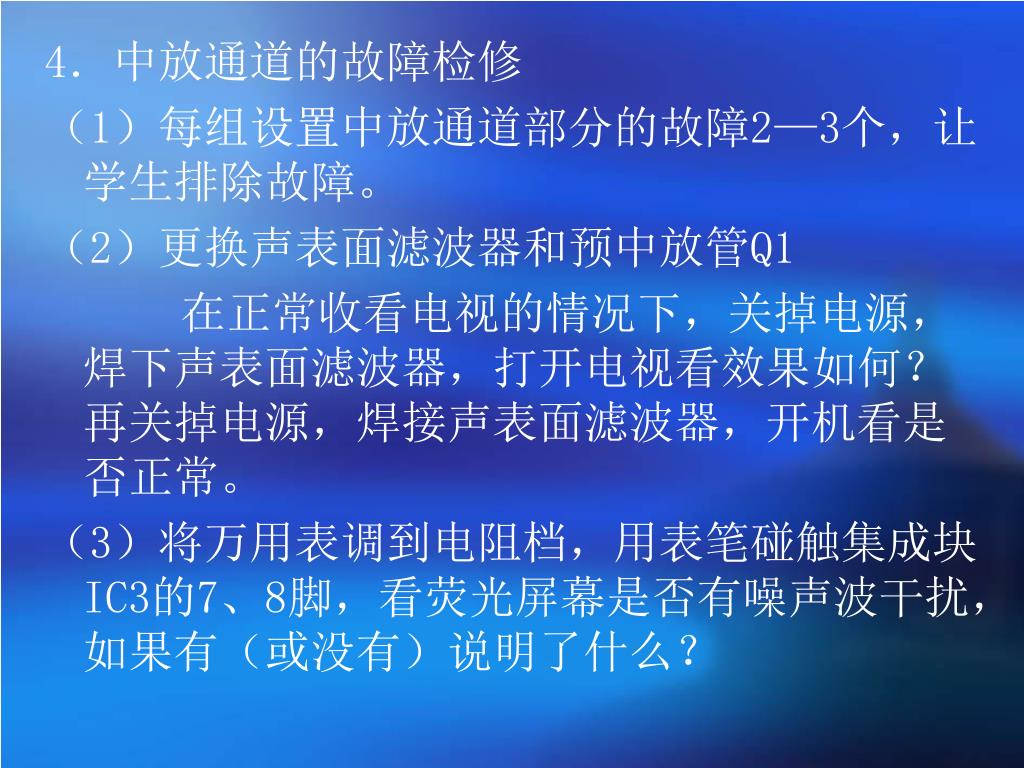

  41. 4.中放通道的故障检修 (1)每组设置中放通道部分的故障2—3个,让学生排除故障。 (2)更换声表面滤波器和预中放管Q1 在正常收看电视的情况下,关掉电源,焊下声表面滤波器,打开电视看效果如何?再关掉电源,焊接声表面滤波器,开机看是否正常。 (3)将万用表调到电阻档,用表笔碰触集成块IC3的7、8脚,看荧光屏幕是否有噪声波干扰,如果有(或没有)说明了什么?

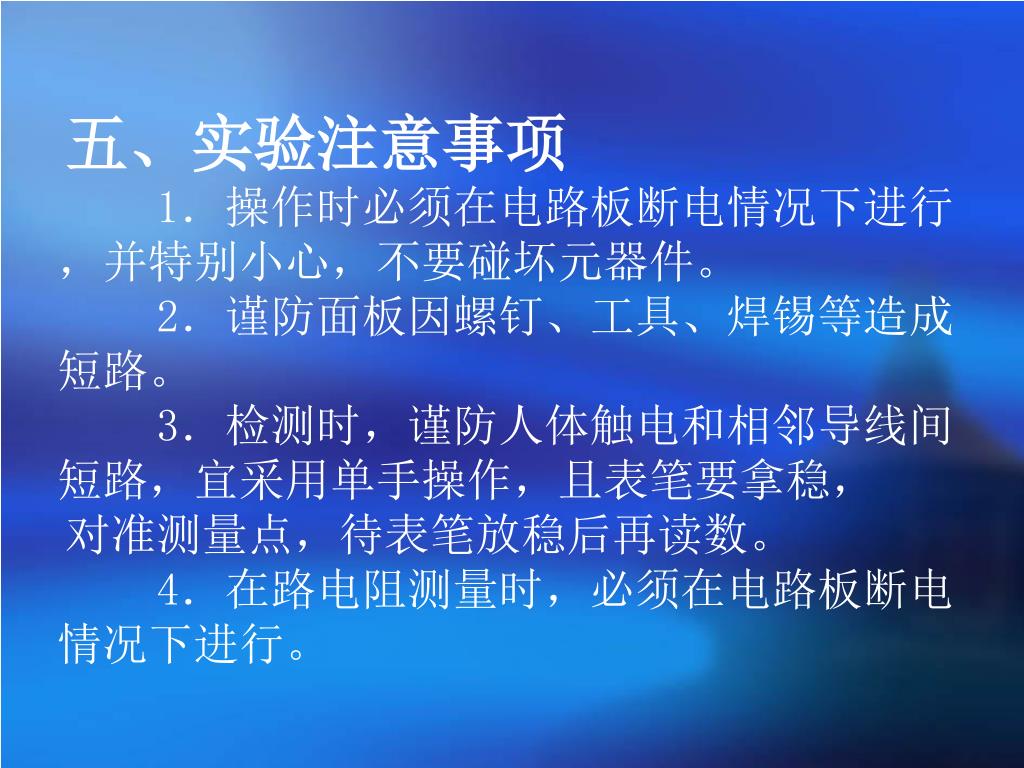

  42. 五、实验注意事项 1.操作时必须在电路板断电情况下进行,并特别小心,不要碰坏元器件。 2.谨防面板因螺钉、工具、焊锡等造成短路。 3.检测时,谨防人体触电和相邻导线间短路,宜采用单手操作,且表笔要拿稳, 对准测量点,待表笔放稳后再读数。 4.在路电阻测量时,必须在电路板断电情况下进行。

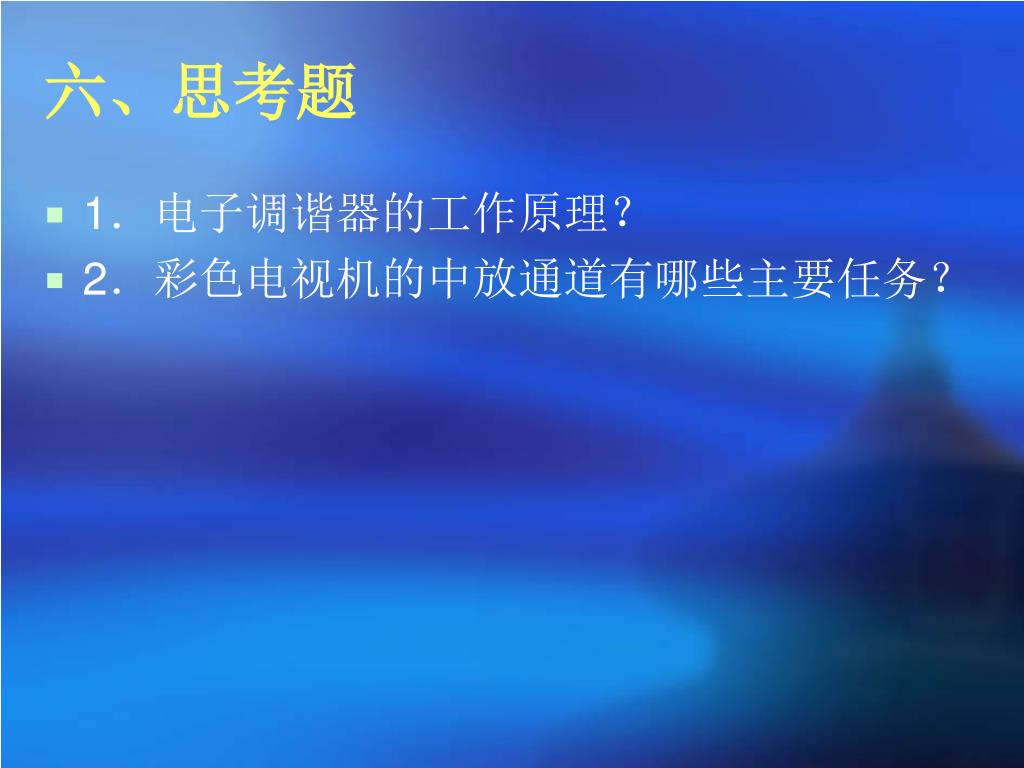

  43. 六、思考题 • 1.电子调谐器的工作原理? • 2.彩色电视机的中放通道有哪些主要任务?

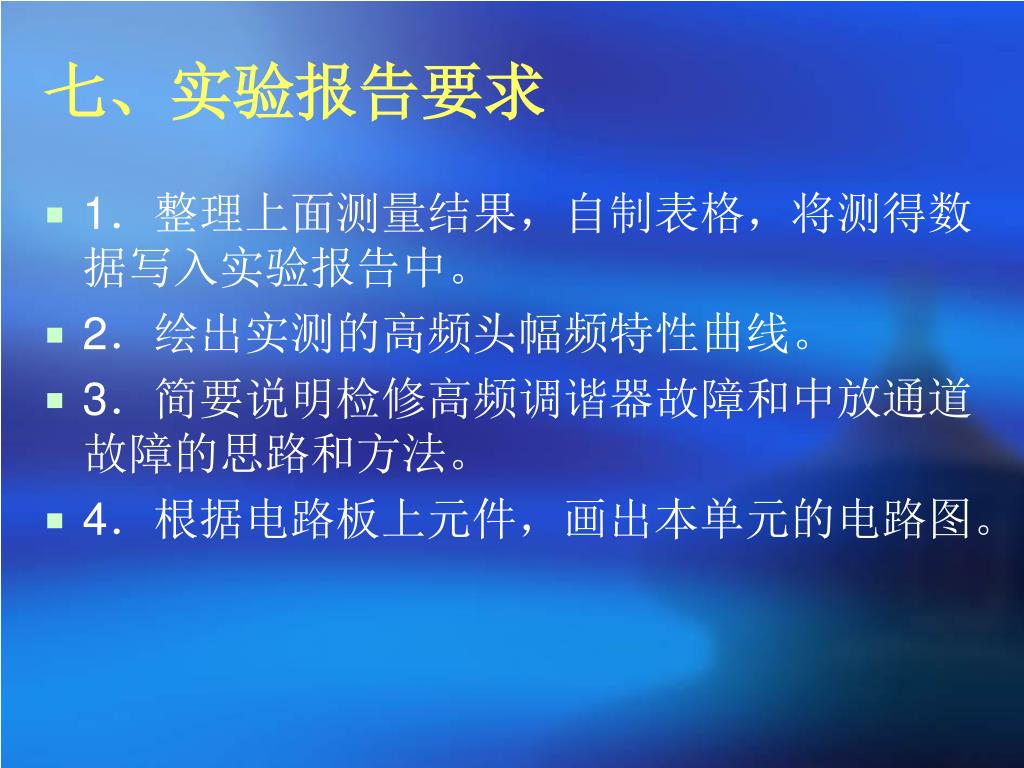

  44. 七、实验报告要求 • 1.整理上面测量结果,自制表格,将测得数据写入实验报告中。 • 2.绘出实测的高频头幅频特性曲线。 • 3.简要说明检修高频调谐器故障和中放通道故障的思路和方法。 • 4.根据电路板上元件,画出本单元的电路图。

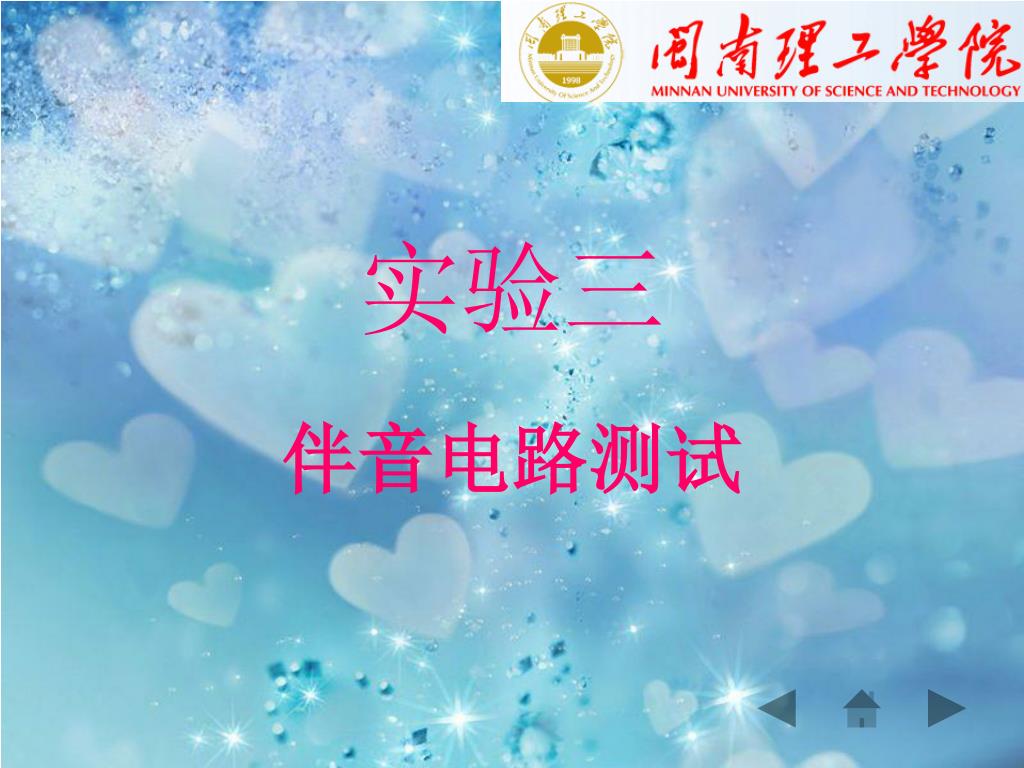

  45. 实验三 伴音电路测试

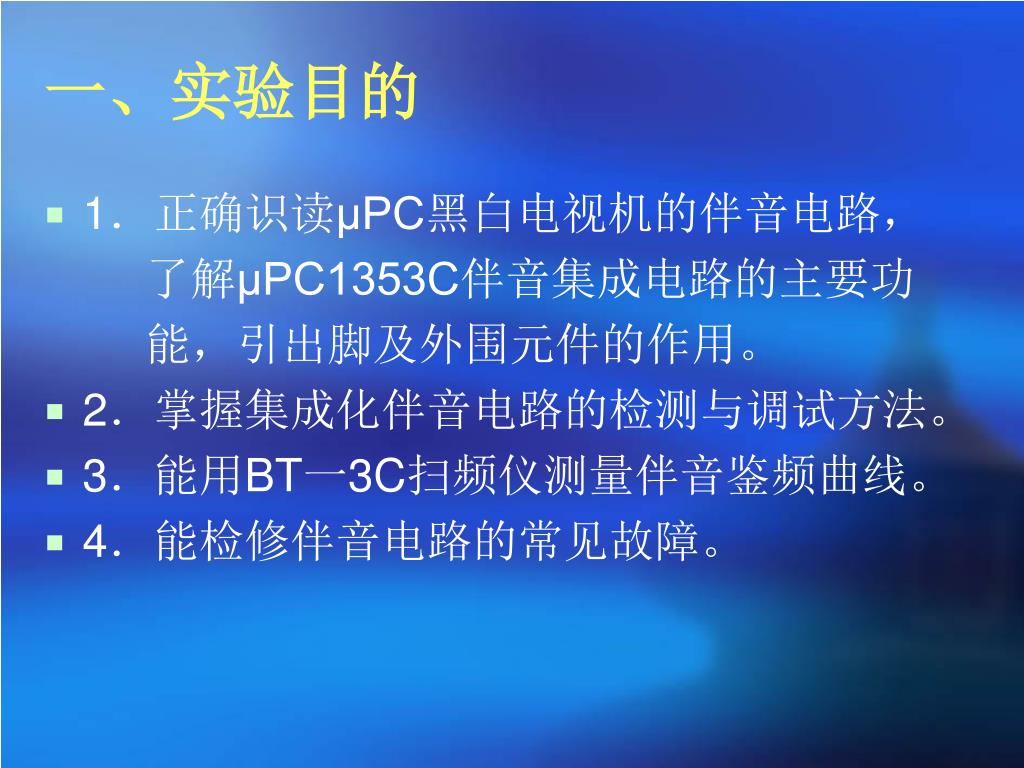

  46. 一、实验目的 • 1.正确识读μPC黑白电视机的伴音电路, 了解μPC1353C伴音集成电路的主要功 能,引出脚及外围元件的作用。 • 2.掌握集成化伴音电路的检测与调试方法。 • 3.能用BT一3C扫频仪测量伴音鉴频曲线。 • 4.能检修伴音电路的常见故障。

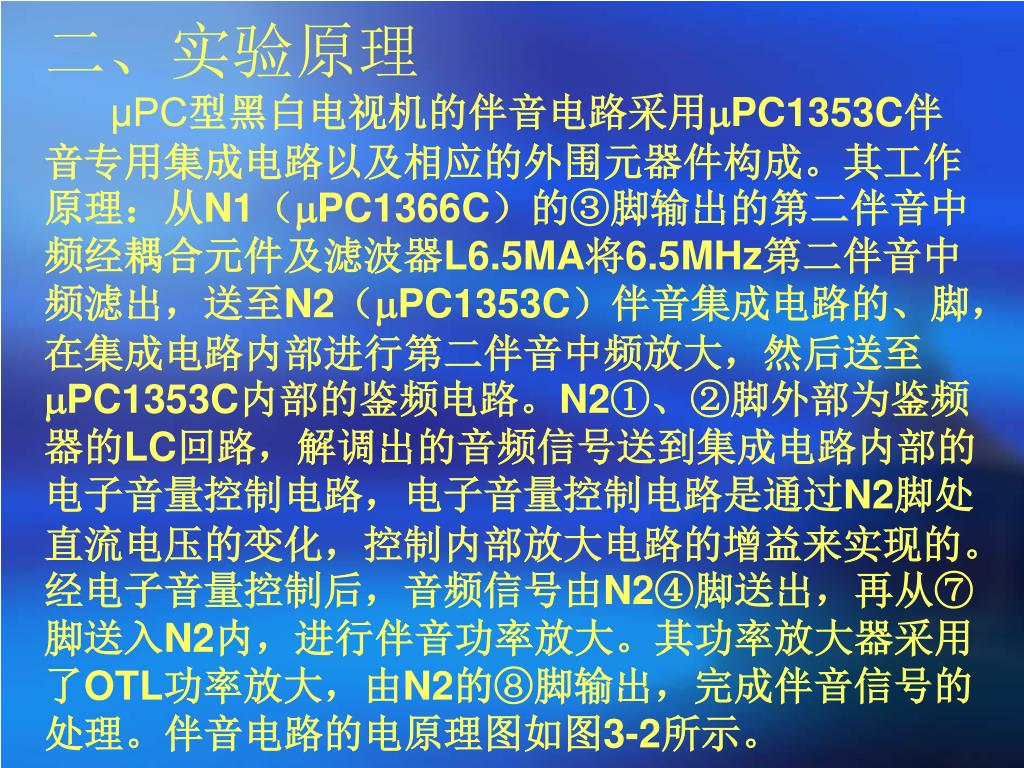

  47. 二、实验原理μPC型黑白电视机的伴音电路采用PC1353C伴音专用集成电路以及相应的外围元器件构成。其工作原理:从N1(PC1366C)的③脚输出的第二伴音中频经耦合元件及滤波器L6.5MA将6.5MHz第二伴音中频滤出,送至N2(PC1353C)伴音集成电路的、脚,在集成电路内部进行第二伴音中频放大,然后送至PC1353C内部的鉴频电路。N2①、②脚外部为鉴频器的LC回路,解调出的音频信号送到集成电路内部的电子音量控制电路,电子音量控制电路是通过N2脚处直流电压的变化,控制内部放大电路的增益来实现的。经电子音量控制后,音频信号由N2④脚送出,再从⑦脚送入N2内,进行伴音功率放大。其功率放大器采用了OTL功率放大,由N2的⑧脚输出,完成伴音信号的处理。伴音电路的电原理图如图3-2所示。二、实验原理μPC型黑白电视机的伴音电路采用PC1353C伴音专用集成电路以及相应的外围元器件构成。其工作原理:从N1(PC1366C)的③脚输出的第二伴音中频经耦合元件及滤波器L6.5MA将6.5MHz第二伴音中频滤出,送至N2(PC1353C)伴音集成电路的、脚,在集成电路内部进行第二伴音中频放大,然后送至PC1353C内部的鉴频电路。N2①、②脚外部为鉴频器的LC回路,解调出的音频信号送到集成电路内部的电子音量控制电路,电子音量控制电路是通过N2脚处直流电压的变化,控制内部放大电路的增益来实现的。经电子音量控制后,音频信号由N2④脚送出,再从⑦脚送入N2内,进行伴音功率放大。其功率放大器采用了OTL功率放大,由N2的⑧脚输出,完成伴音信号的处理。伴音电路的电原理图如图3-2所示。

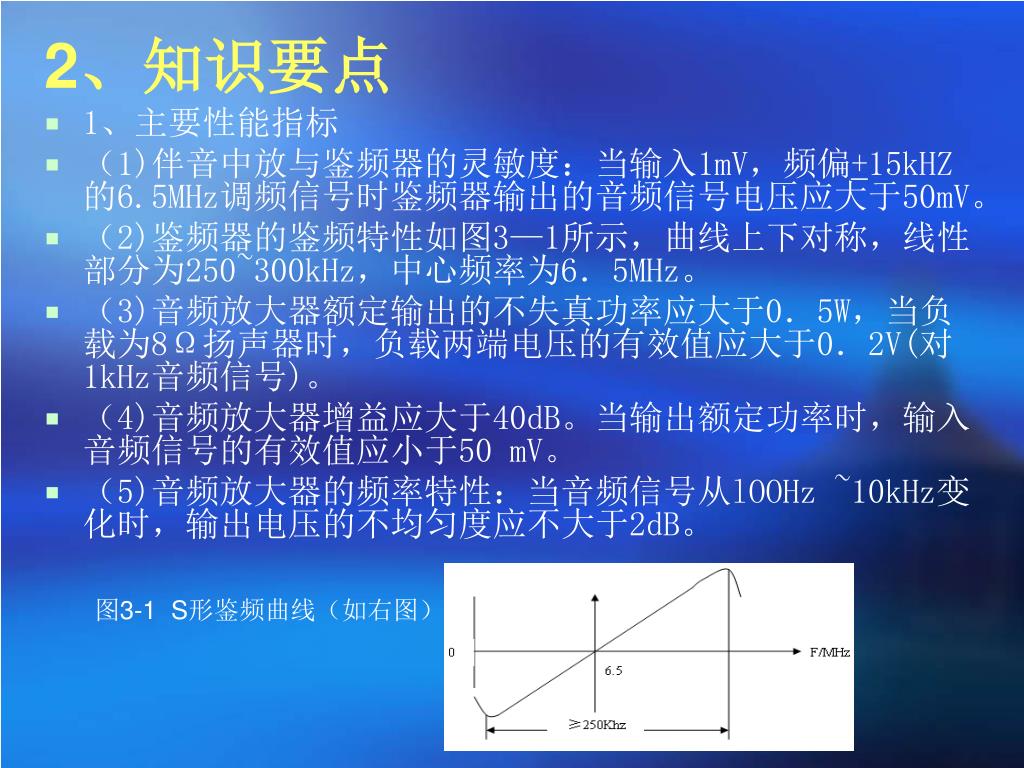

  48. 2、知识要点 • 1、主要性能指标 • (1)伴音中放与鉴频器的灵敏度:当输入1mV,频偏+15kHZ的6.5MHz调频信号时鉴频器输出的音频信号电压应大于50mV。 • (2)鉴频器的鉴频特性如图3—1所示,曲线上下对称,线性部分为250~300kHz,中心频率为6.5MHz。 • (3)音频放大器额定输出的不失真功率应大于0.5W,当负载为8Ω扬声器时,负载两端电压的有效值应大于0.2V(对1kHz音频信号)。 • (4)音频放大器增益应大于40dB。当输出额定功率时,输入音频信号的有效值应小于50 mV。 • (5)音频放大器的频率特性:当音频信号从lOOHz ~10kHz变化时,输出电压的不均匀度应不大于2dB。 图3-1 S形鉴频曲线(如右图)

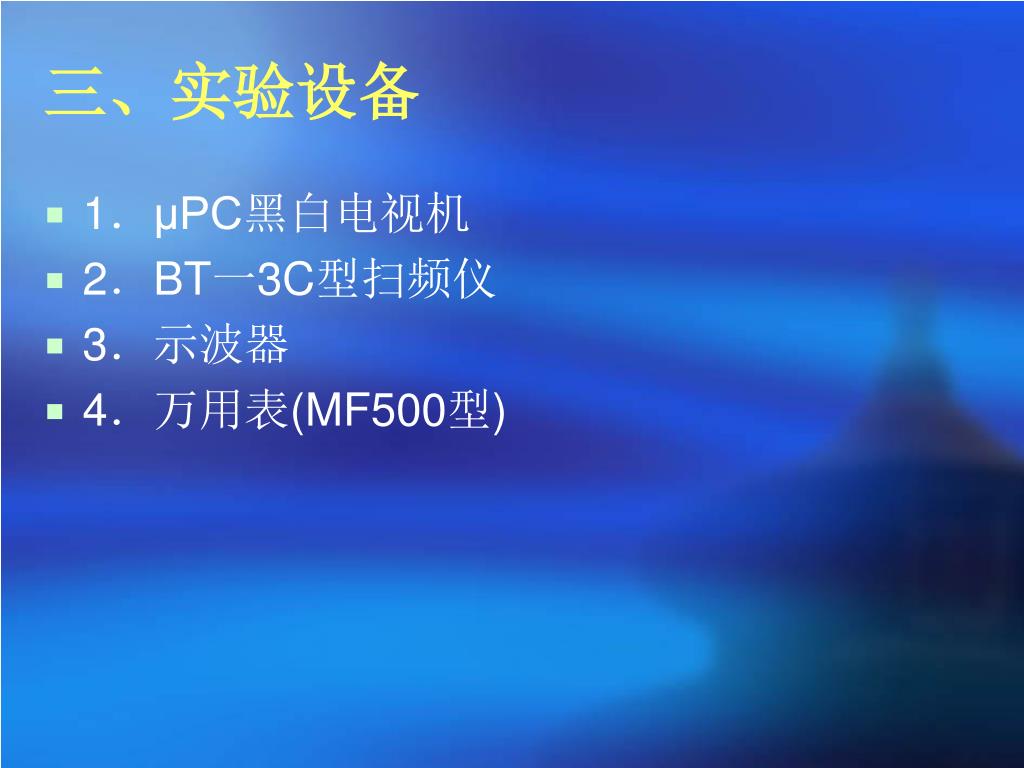

  49. 三、实验设备 • 1.μPC黑白电视机 • 2.BT一3C型扫频仪 • 3.示波器 • 4.万用表(MF500型)

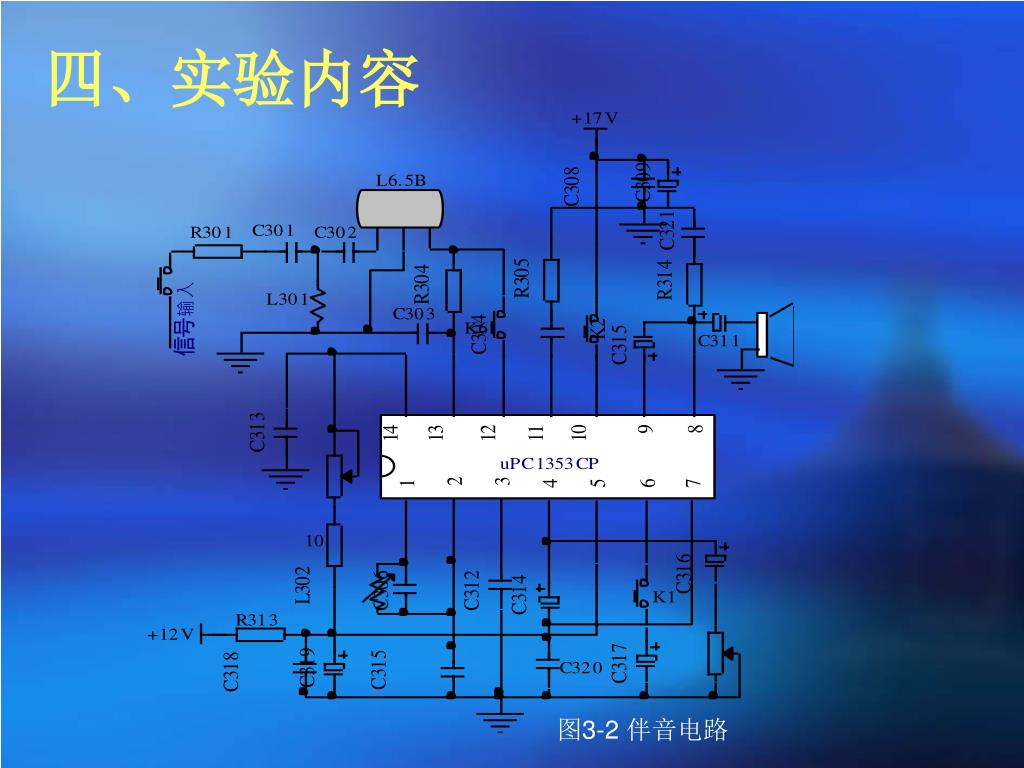

  50. 四、实验内容 图3-2 伴音电路
