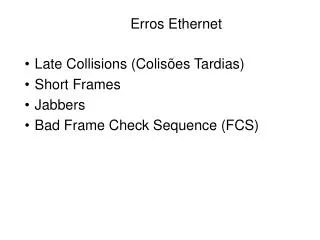

  1. Erros Ethernet • Late Collisions (Colisões Tardias) • Short Frames • Jabbers • Bad Frame Check Sequence (FCS)

  2. Late Collision • Ocorre após os primeiros 64 bytes de dados. • Considere late collisions um erro de rede sério para ser resolvido rapidamente. • Causado por Placa de Rede defeituosa ou uma rede “muito-longa”. Após primeiros 64 bytes 64 bytes Destination Address Source Address Preamble D A T A . . . FCS Length PAD SFD 7 1 6 6 46-1500 0-n 4 2

  3. Short Frame • Um short frame é um frame está menor que o tamanho minimo legal (MENOR QUE 64 bytes) • Tem um bom frame check sequence. • Em geral você não deveria ver short frames. A causa mais provável de um short frame é uma placa de rede defeituosas ou seus drivers. < 64 bytes

  4. Jabbers • Um jabber é um frame que está maior que o tamanho máximo legal (1518 bytes) • Possui um bom ou mau frame check sequence. • Em geral você não deveria ver jabbers. A causa mais provável de jabbers são placas de rede defeituosas (ou seus drivers), cabeamento ou problemas de aterramento. > 1518 bytes

  5. Bad FCS • Um erro de FCS é um frame com tamanho legal com um bad frame check sequence (má sequência de verificação do frame). • Se a porcentagem de frames com bad FCS é maior que 1%, então isto deveria ser considerado um problema sério que está afetando o throughput da rede. • Um erro de FCS pode ser causado por uma Placa de Rede defeituosa ou driver, cabeamento, hub ou ruído induzido. Destination Address Source Address Preamble D A T A . . . Length FCS PAD SFD
