第九章 代 码 优 化

第九章 代 码 优 化. 通过程序变换(局部变换和全局变换)来改进程序,称为优化 介绍独立于机器的优化,即不考虑任何目标机器性质的优化变换 流图中循环的识别 数据流分析 代码改进变换. 9.1 优化的主要种类. 9.1.1 代码改进变换的标准 代码变换必须保程序的含义 采取安全稳妥的策略 变换减少程序的运行时间平均达到一个可度量的值 变换所作的努力是值得的. 9.1 优化的主要种类. 本节所用的例子 i = m  1; j = n; v = a[n]; (1) i := m  1 while (1) { (2) j := n

delano
Download Presentation

第九章 代 码 优 化

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

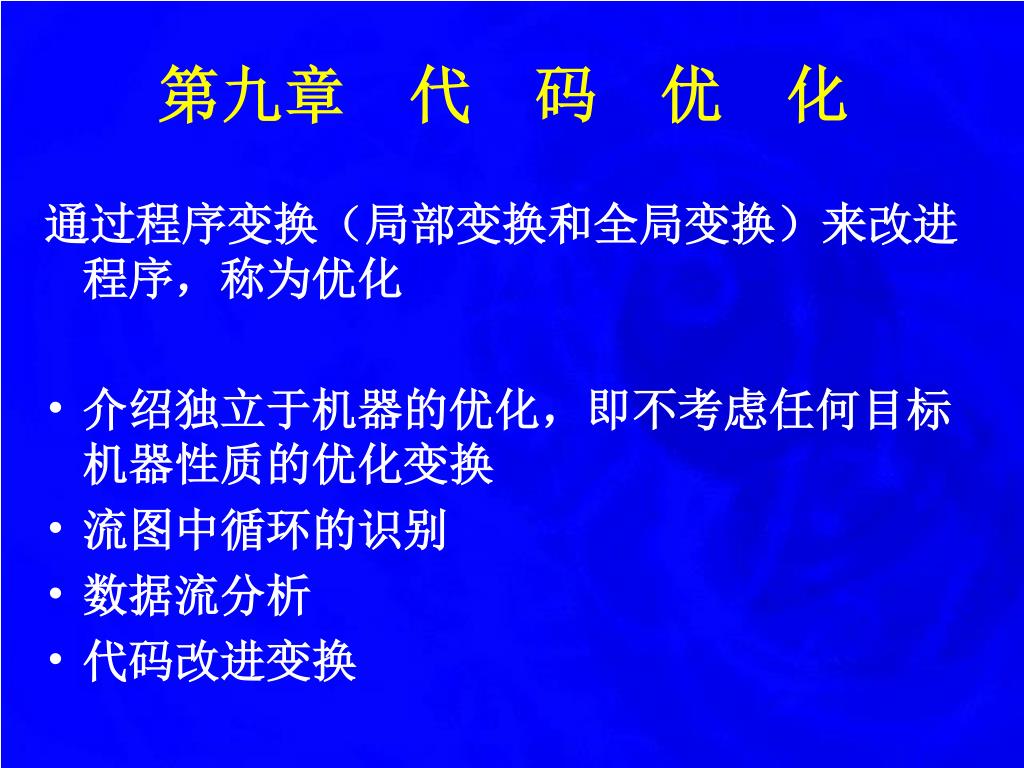

  1. 第九章 代 码 优 化 通过程序变换(局部变换和全局变换)来改进程序,称为优化 • 介绍独立于机器的优化,即不考虑任何目标机器性质的优化变换 • 流图中循环的识别 • 数据流分析 • 代码改进变换

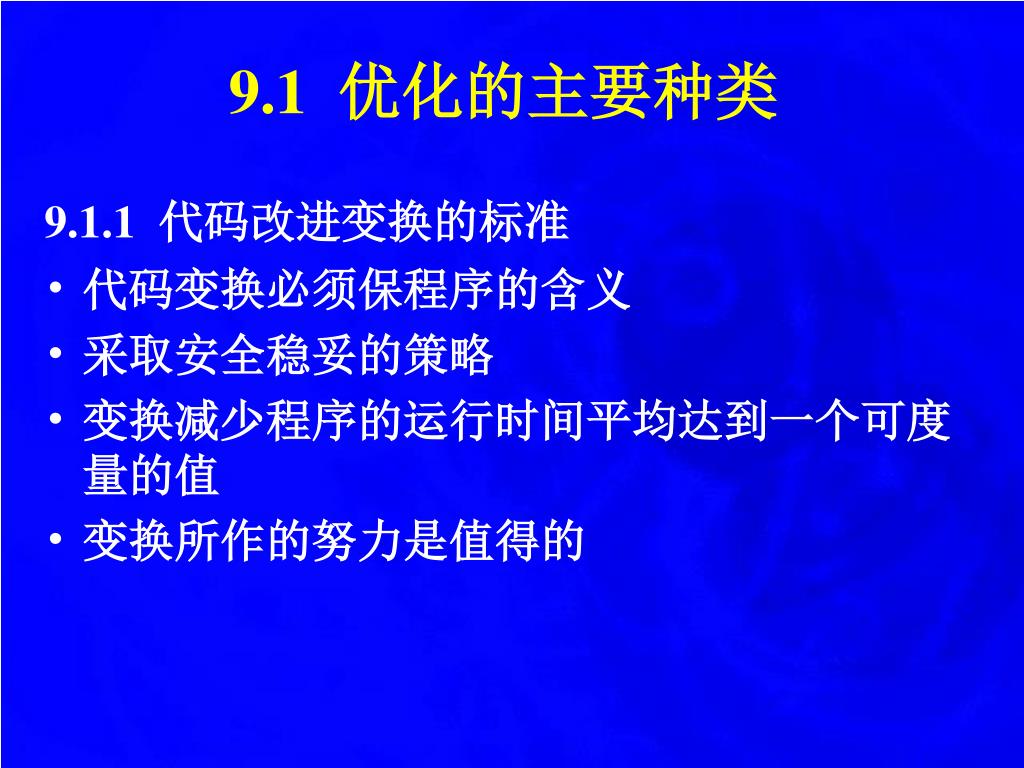

  2. 9.1优化的主要种类 9.1.1代码改进变换的标准 • 代码变换必须保程序的含义 • 采取安全稳妥的策略 • 变换减少程序的运行时间平均达到一个可度量的值 • 变换所作的努力是值得的

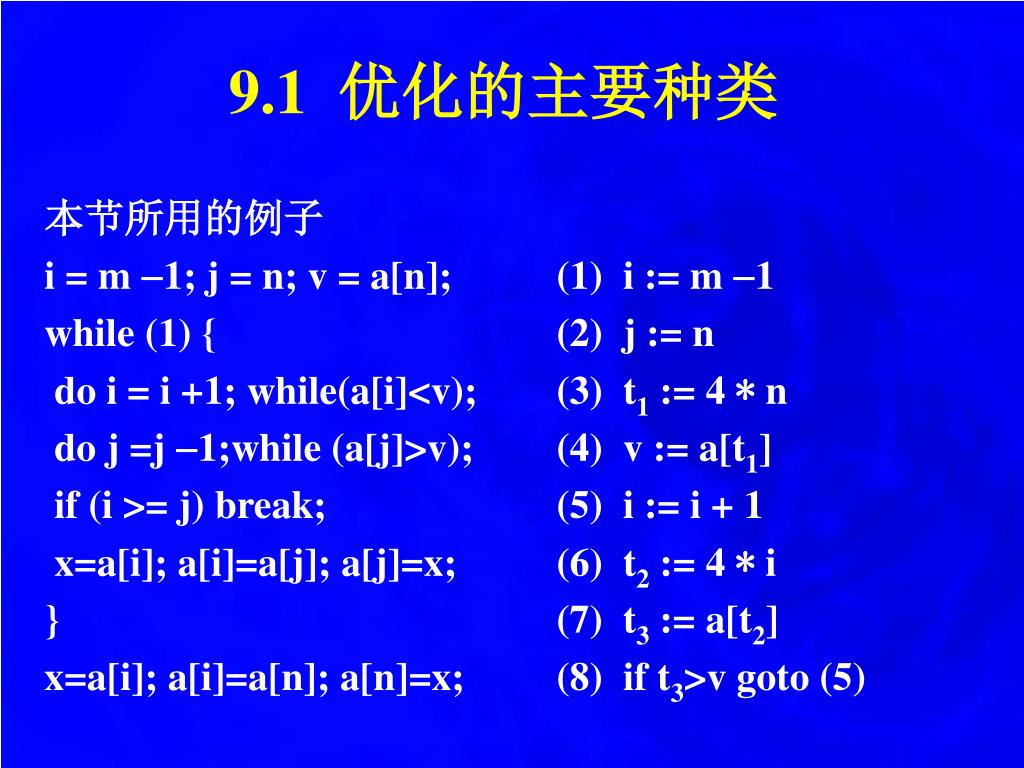

  3. 9.1优化的主要种类 本节所用的例子 i = m 1; j = n; v = a[n]; (1) i := m 1 while (1) { (2) j := n do i = i +1; while(a[i]<v); (3) t1 := 4 * n do j =j 1;while (a[j]>v); (4) v := a[t1] if (i >= j) break; (5) i := i + 1 x=a[i]; a[i]=a[j]; a[j]=x; (6) t2 := 4 * i } (7) t3 := a[t2] x=a[i]; a[i]=a[n]; a[n]=x; (8) if t3>v goto (5)

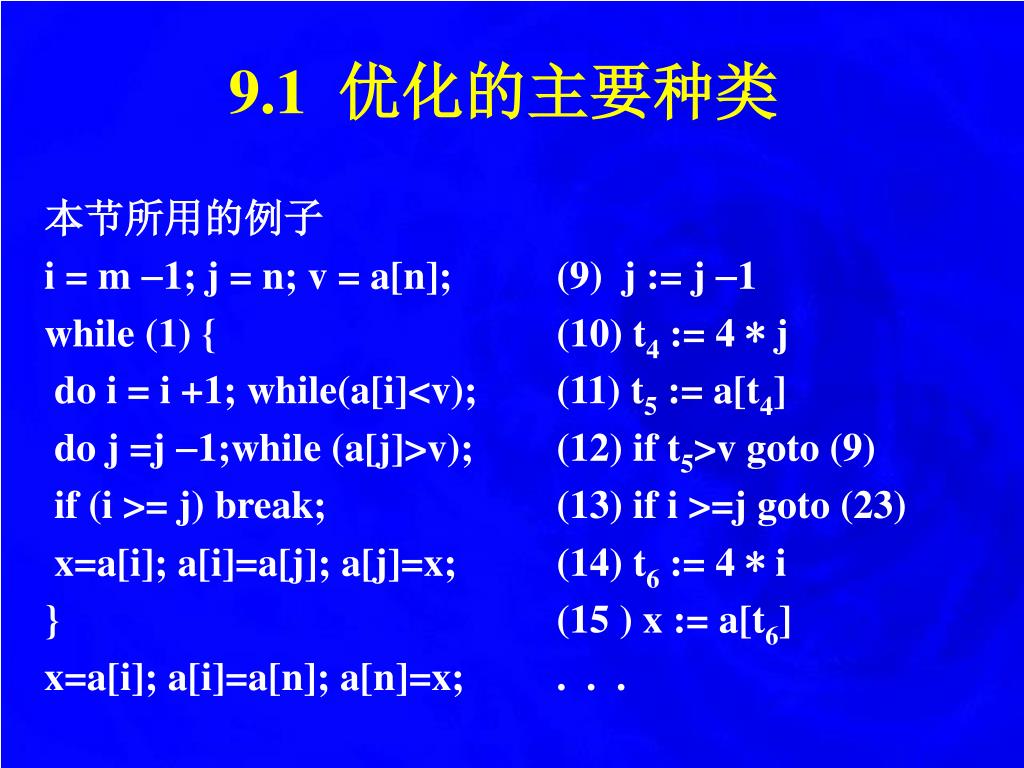

  4. 9.1优化的主要种类 本节所用的例子 i = m 1; j = n; v = a[n]; (9) j := j 1 while (1) { (10) t4 := 4 * j do i = i +1; while(a[i]<v); (11) t5 := a[t4] do j =j 1;while (a[j]>v); (12) if t5>v goto (9) if (i >= j) break; (13) if i >=j goto (23) x=a[i]; a[i]=a[j]; a[j]=x; (14) t6 := 4 * i } (15 ) x := a[t6] x=a[i]; a[i]=a[n]; a[n]=x; . . .

  5. B1 i := m 1 j := n t1 := 4 * n v := a[t1] B2 i := i + 1 t2 := 4 * i t3 := a[t2] if t3 > v goto B2 B3 j := j 1 t4 := 4 * j t5 := a[t4] if t5 > v goto B3 B4 if i >= j goto B6 B5 B6 9.1优化的主要种类

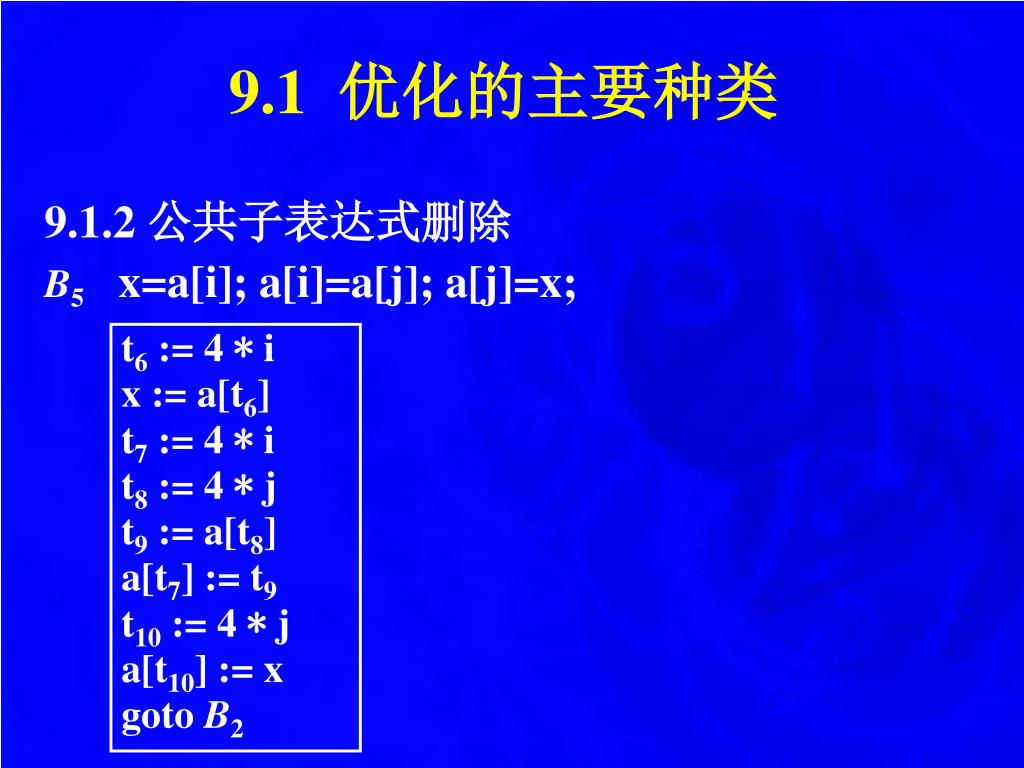

  6. 9.1优化的主要种类 9.1.2 公共子表达式删除 B5 x=a[i]; a[i]=a[j]; a[j]=x; t6 := 4 * i x := a[t6] t7 := 4 * i t8 := 4 * j t9 := a[t8] a[t7] := t9 t10 := 4 * j a[t10] := x goto B2

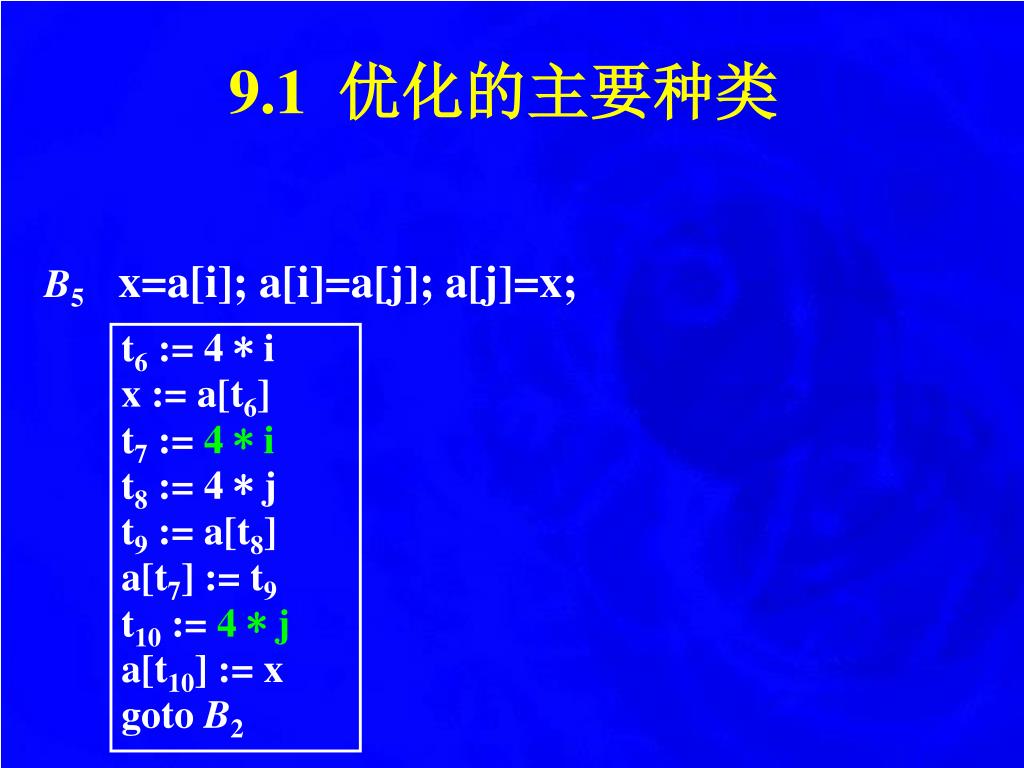

  7. 9.1优化的主要种类 B5 x=a[i]; a[i]=a[j]; a[j]=x; t6 := 4 * i x := a[t6] t7 := 4 * i t8 := 4 * j t9 := a[t8] a[t7] := t9 t10 := 4 * j a[t10] := x goto B2

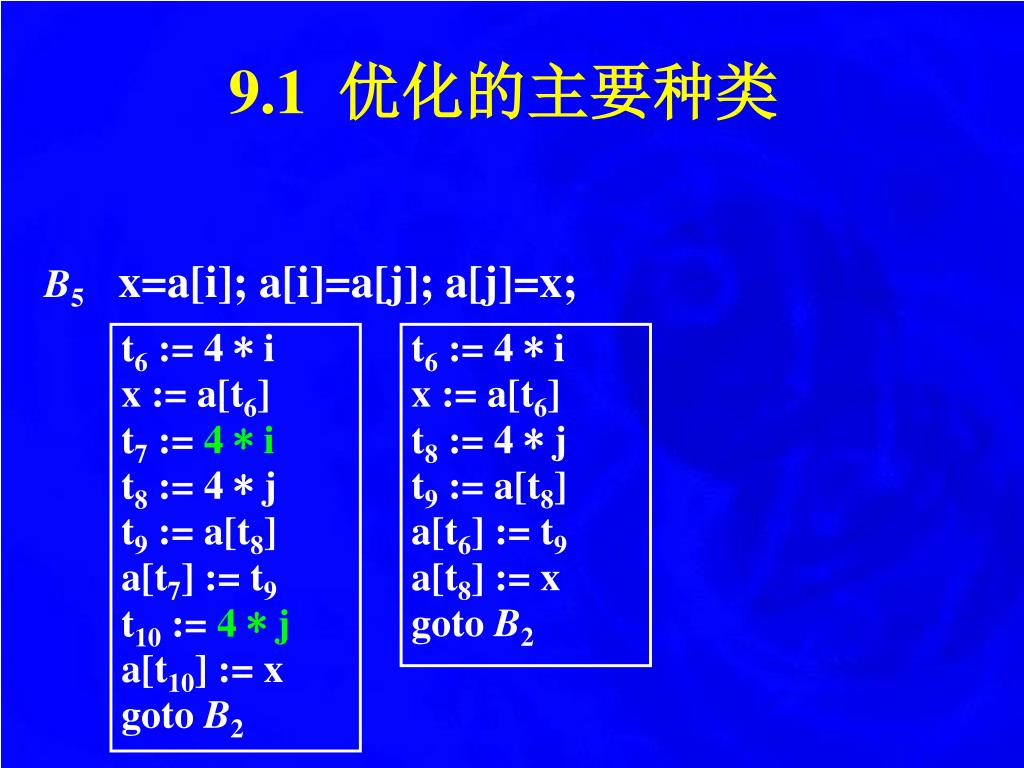

  8. 9.1优化的主要种类 B5 x=a[i]; a[i]=a[j]; a[j]=x; t6 := 4 * i x := a[t6] t7 := 4 * i t8 := 4 * j t9 := a[t8] a[t7] := t9 t10 := 4 * j a[t10] := x goto B2 t6 := 4 * i x := a[t6] t8 := 4 * j t9 := a[t8] a[t6] := t9 a[t8] := x goto B2

  9. B1 i := m 1 j := n t1 := 4 * n v := a[t1] B2 i := i + 1 t2 := 4 * i t3 := a[t2] if t3 > v goto B2 B3 j := j 1 t4 := 4 * j t5 := a[t4] if t5 > v goto B3 B4 if i >= j goto B6 B5 B6 9.1优化的主要种类

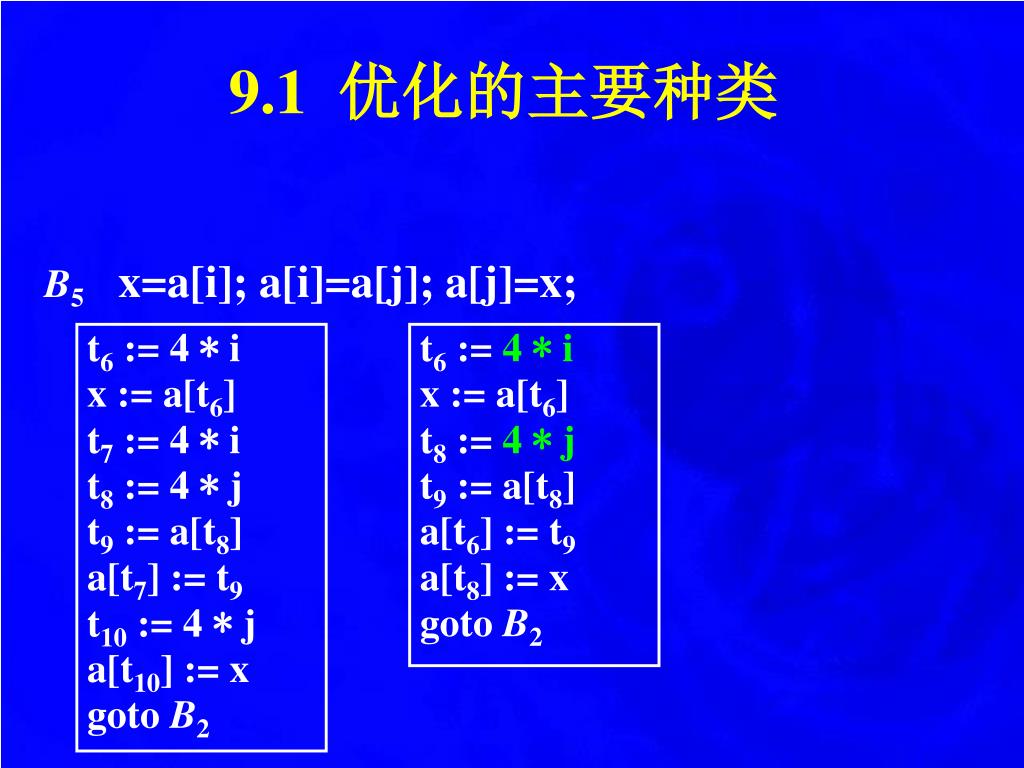

  10. 9.1优化的主要种类 B5 x=a[i]; a[i]=a[j]; a[j]=x; t6 := 4 * i x := a[t6] t7 := 4 * i t8 := 4 * j t9 := a[t8] a[t7] := t9 t10 := 4 * j a[t10] := x goto B2 t6 := 4 * i x := a[t6] t8 := 4 * j t9 := a[t8] a[t6] := t9 a[t8] := x goto B2

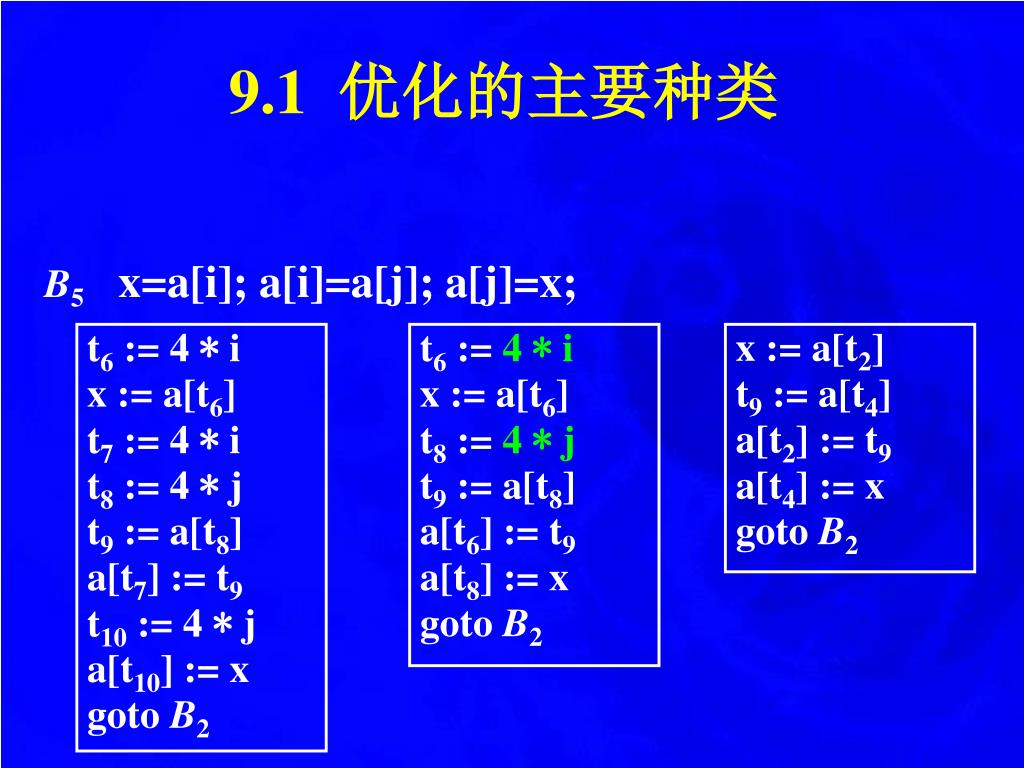

  11. 9.1优化的主要种类 B5 x=a[i]; a[i]=a[j]; a[j]=x; t6 := 4 * i x := a[t6] t7 := 4 * i t8 := 4 * j t9 := a[t8] a[t7] := t9 t10 := 4 * j a[t10] := x goto B2 t6 := 4 * i x := a[t6] t8 := 4 * j t9 := a[t8] a[t6] := t9 a[t8] := x goto B2 x := a[t2] t9 := a[t4] a[t2] := t9 a[t4] := x goto B2

  12. B1 i := m 1 j := n t1 := 4 * n v := a[t1] B2 i := i + 1 t2 := 4 * i t3 := a[t2] if t3 > v goto B2 B3 j := j 1 t4 := 4 * j t5 := a[t4] if t5 > v goto B3 B4 if i >= j goto B6 B5 B6 9.1优化的主要种类

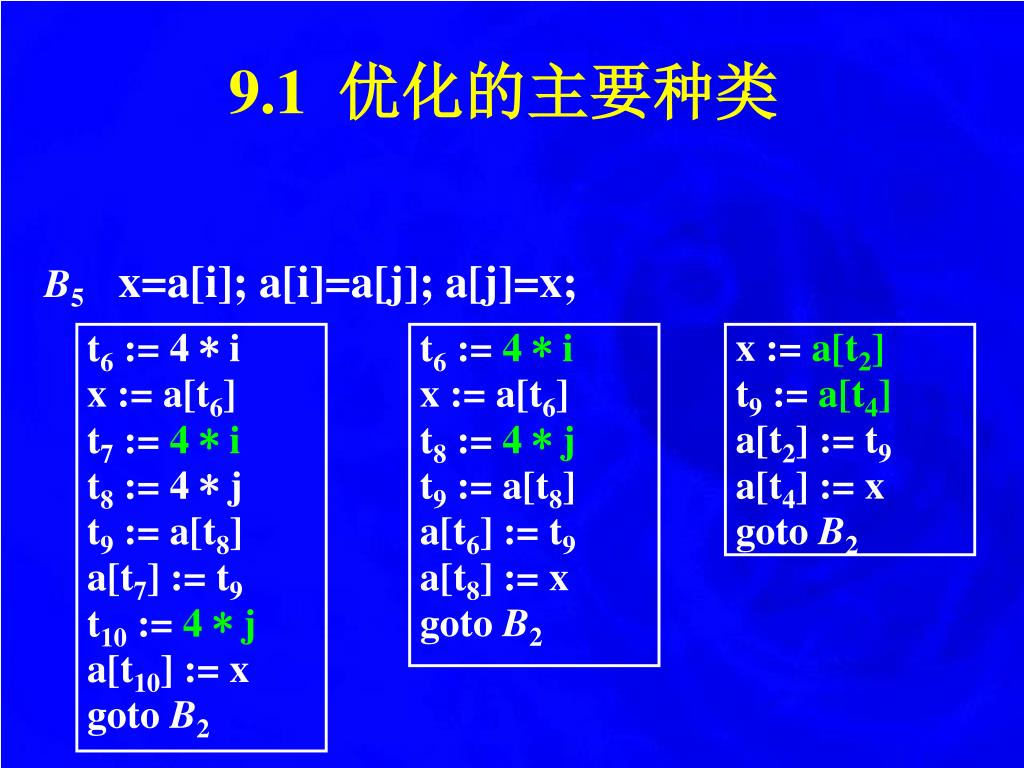

  13. 9.1优化的主要种类 B5 x=a[i]; a[i]=a[j]; a[j]=x; t6 := 4 * i x := a[t6] t7 := 4 * i t8 := 4 * j t9 := a[t8] a[t7] := t9 t10 := 4 * j a[t10] := x goto B2 t6 := 4 * i x := a[t6] t8 := 4 * j t9 := a[t8] a[t6] := t9 a[t8] := x goto B2 x := a[t2] t9 := a[t4] a[t2] := t9 a[t4] := x goto B2

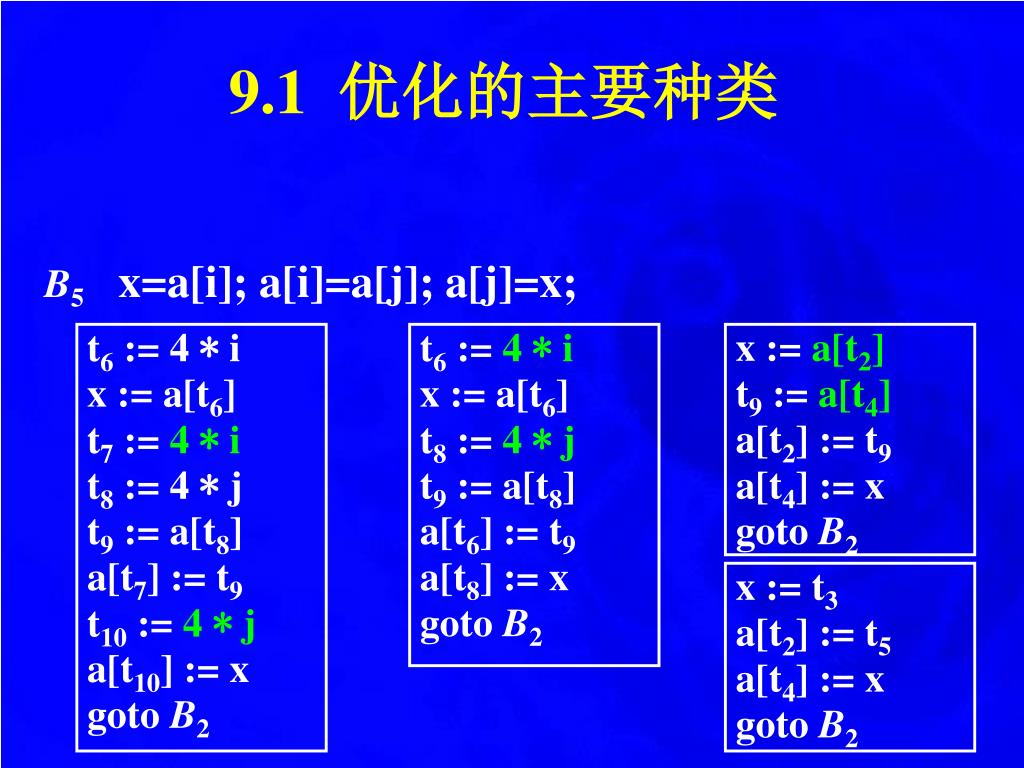

  14. 9.1优化的主要种类 B5 x=a[i]; a[i]=a[j]; a[j]=x; t6 := 4 * i x := a[t6] t7 := 4 * i t8 := 4 * j t9 := a[t8] a[t7] := t9 t10 := 4 * j a[t10] := x goto B2 t6 := 4 * i x := a[t6] t8 := 4 * j t9 := a[t8] a[t6] := t9 a[t8] := x goto B2 x := a[t2] t9 := a[t4] a[t2] := t9 a[t4] := x goto B2 x := t3 a[t2] := t5 a[t4] := x goto B2

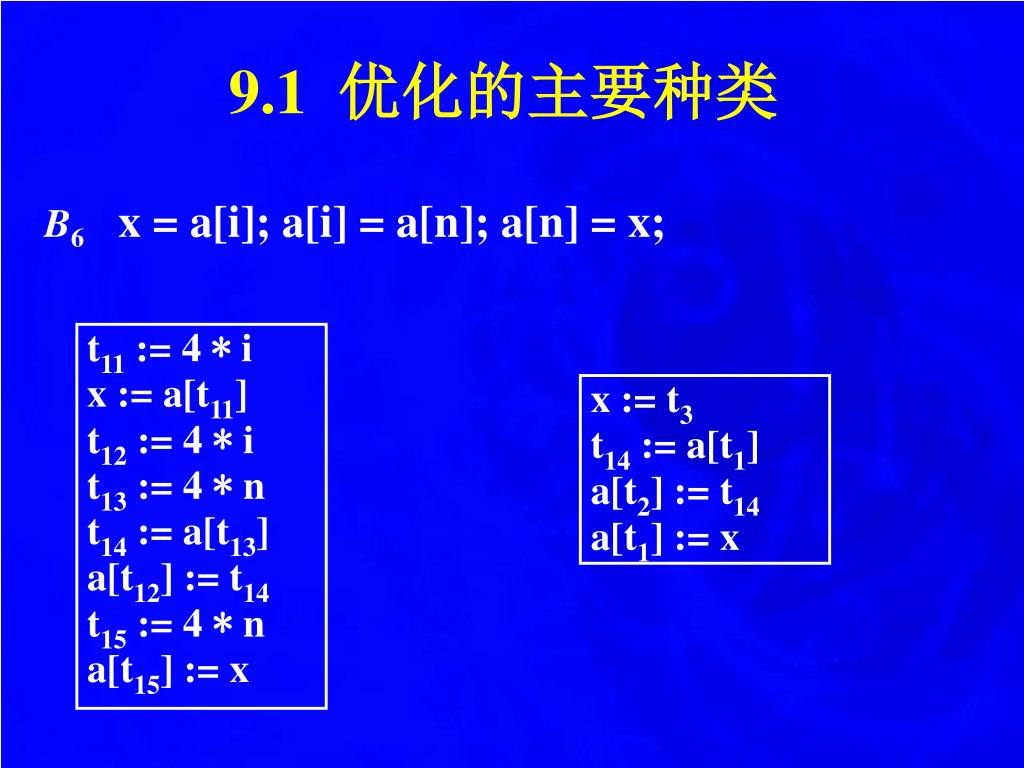

  15. 9.1优化的主要种类 B6 x = a[i]; a[i] = a[n]; a[n] = x; t11 := 4 * i x := a[t11] t12 := 4 * i t13 := 4 * n t14 := a[t13] a[t12] := t14 t15 := 4 * n a[t15] := x x := t3 t14 := a[t1] a[t2] := t14 a[t1] := x

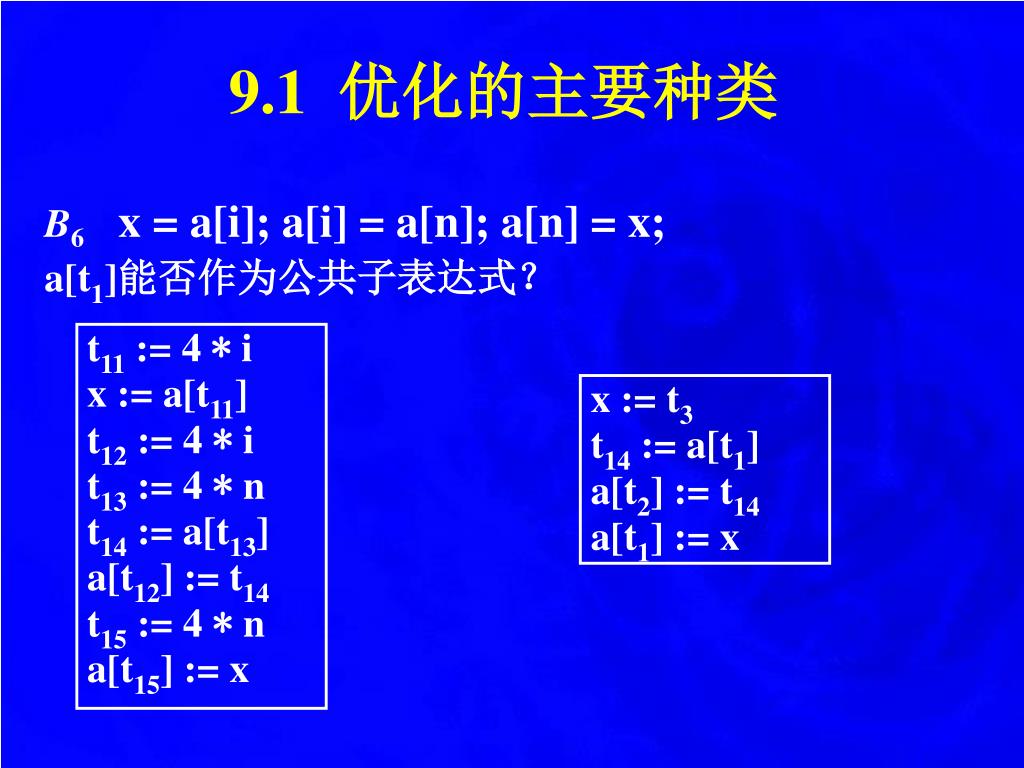

  16. 9.1优化的主要种类 B6 x = a[i]; a[i] = a[n]; a[n] = x; a[t1]能否作为公共子表达式? t11 := 4 * i x := a[t11] t12 := 4 * i t13 := 4 * n t14 := a[t13] a[t12] := t14 t15 := 4 * n a[t15] := x x := t3 t14 := a[t1] a[t2] := t14 a[t1] := x

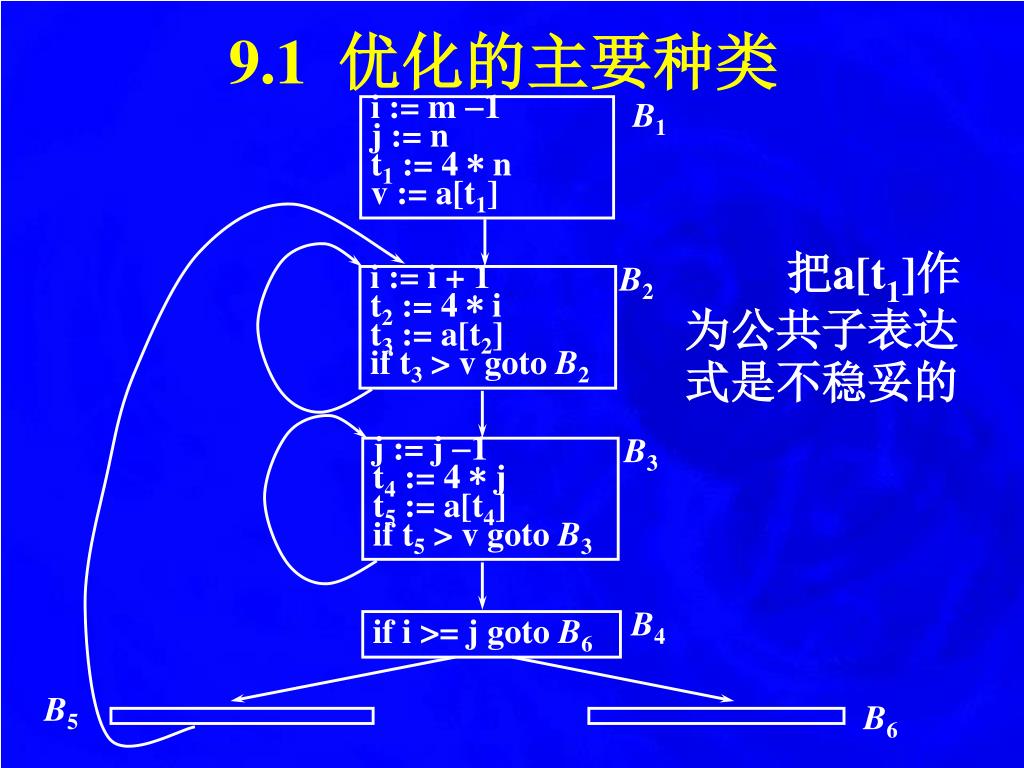

  17. B1 i := m 1 j := n t1 := 4 * n v := a[t1] 把a[t1]作为公共子表达式是不稳妥的 B2 i := i + 1 t2 := 4 * i t3 := a[t2] if t3 > v goto B2 B3 j := j 1 t4 := 4 * j t5 := a[t4] if t5 > v goto B3 B4 if i >= j goto B6 B5 B6 9.1优化的主要种类

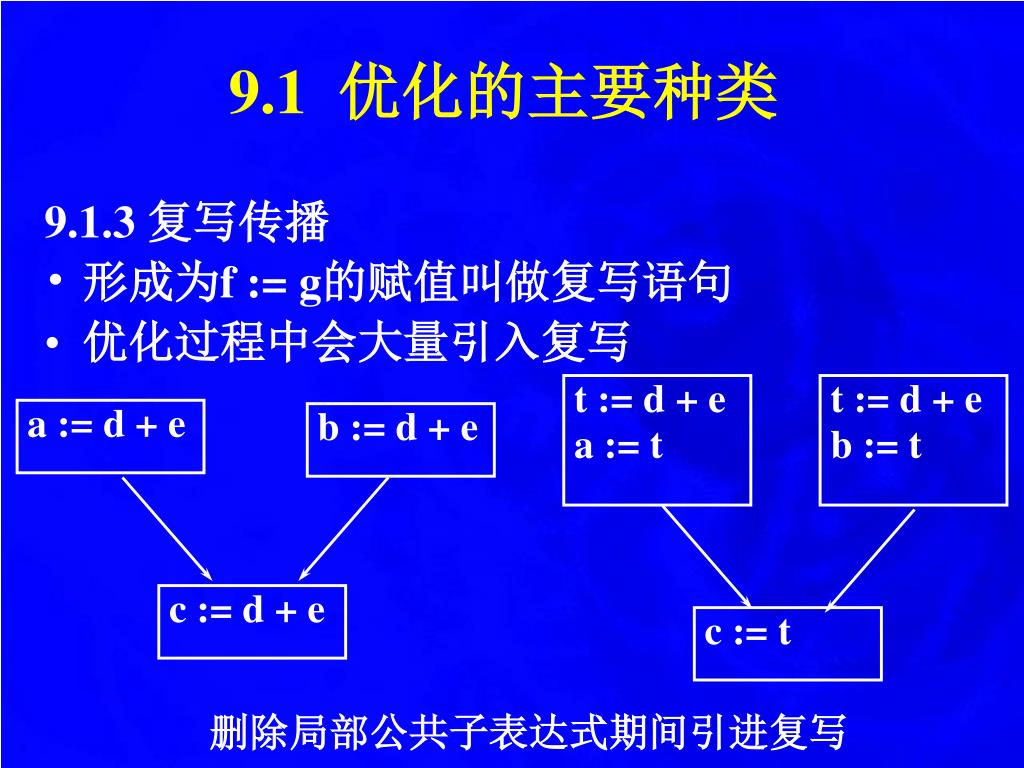

  18. t := d + e a := t t := d + e b := t a := d + e b := d + e c := d + e c := t 删除局部公共子表达式期间引进复写 9.1优化的主要种类 9.1.3 复写传播 • 形成为f := g的赋值叫做复写语句 • 优化过程中会大量引入复写

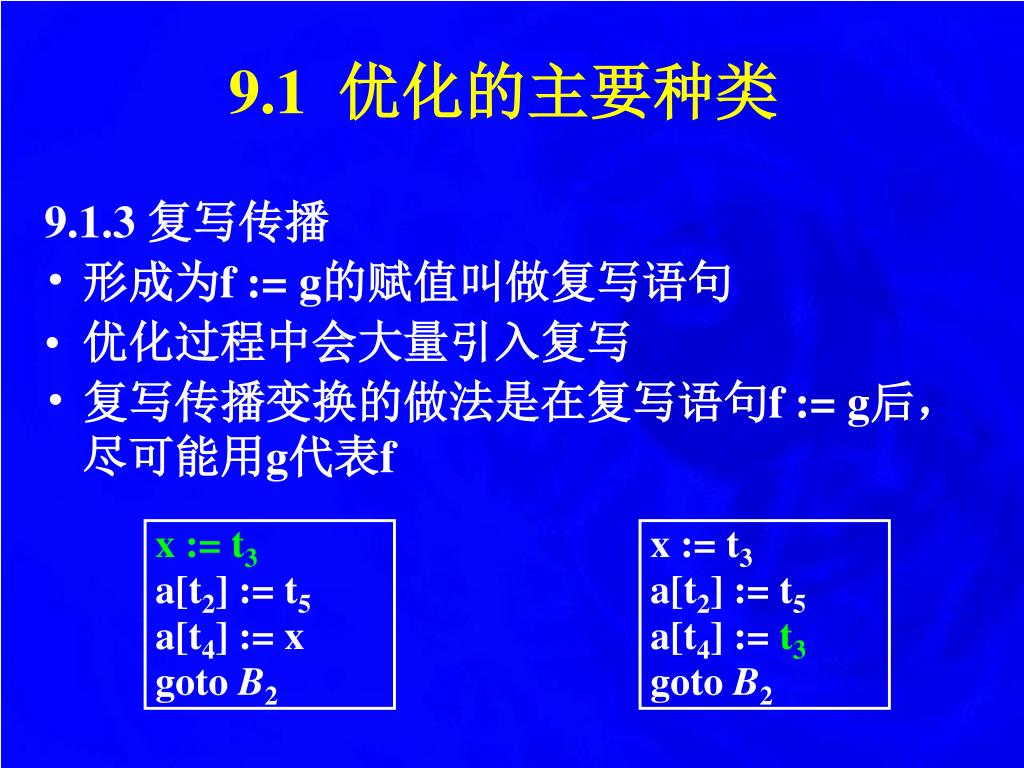

  19. 9.1优化的主要种类 9.1.3 复写传播 • 形成为f := g的赋值叫做复写语句 • 优化过程中会大量引入复写 • 复写传播变换的做法是在复写语句f := g后,尽可能用g代表f x := t3 a[t2] := t5 a[t4] := x goto B2 x := t3 a[t2] := t5 a[t4] := t3 goto B2

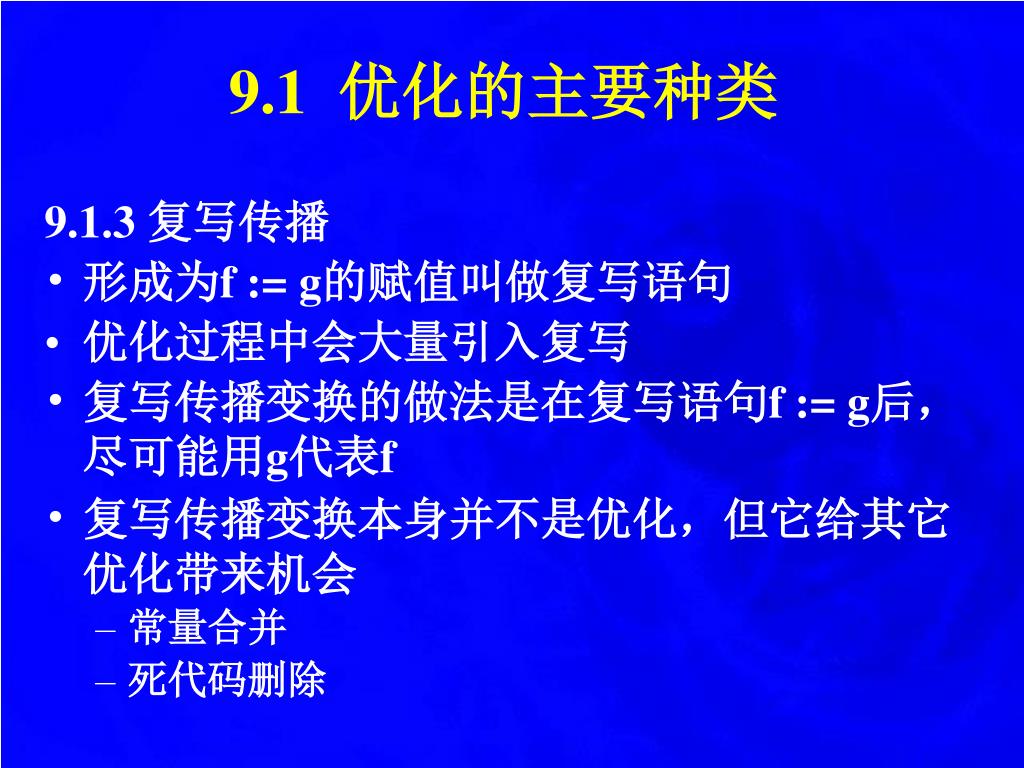

  20. 9.1优化的主要种类 9.1.3 复写传播 • 形成为f := g的赋值叫做复写语句 • 优化过程中会大量引入复写 • 复写传播变换的做法是在复写语句f := g后,尽可能用g代表f • 复写传播变换本身并不是优化,但它给其它优化带来机会 • 常量合并 • 死代码删除

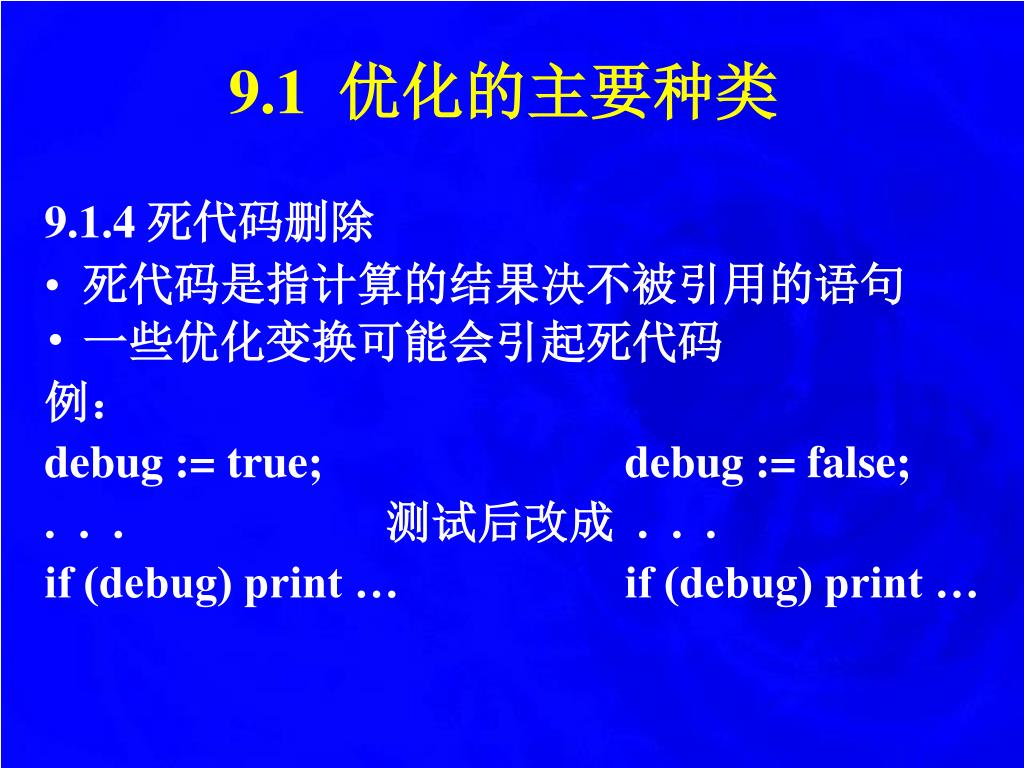

  21. 9.1优化的主要种类 9.1.4 死代码删除 • 死代码是指计算的结果决不被引用的语句 • 一些优化变换可能会引起死代码 例: debug := true; debug := false; . . . 测试后改成 . . . if (debug) print … if (debug) print …

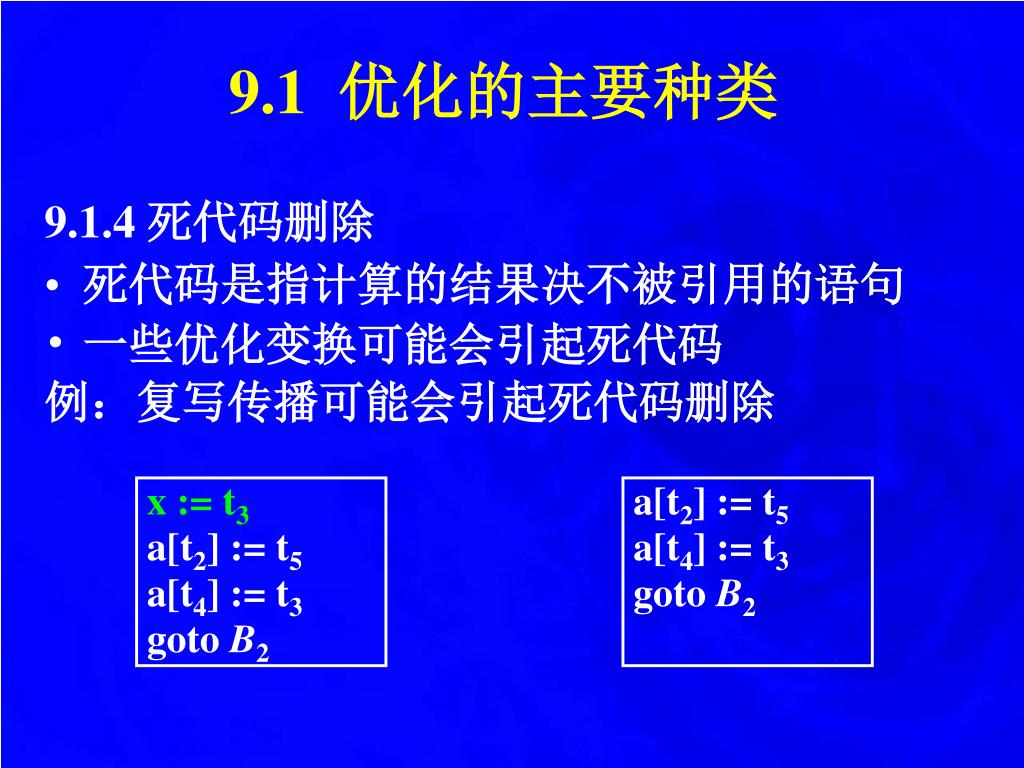

  22. 9.1优化的主要种类 9.1.4 死代码删除 • 死代码是指计算的结果决不被引用的语句 • 一些优化变换可能会引起死代码 例:复写传播可能会引起死代码删除 x := t3 a[t2] := t5 a[t4] := t3 goto B2 a[t2] := t5 a[t4] := t3 goto B2

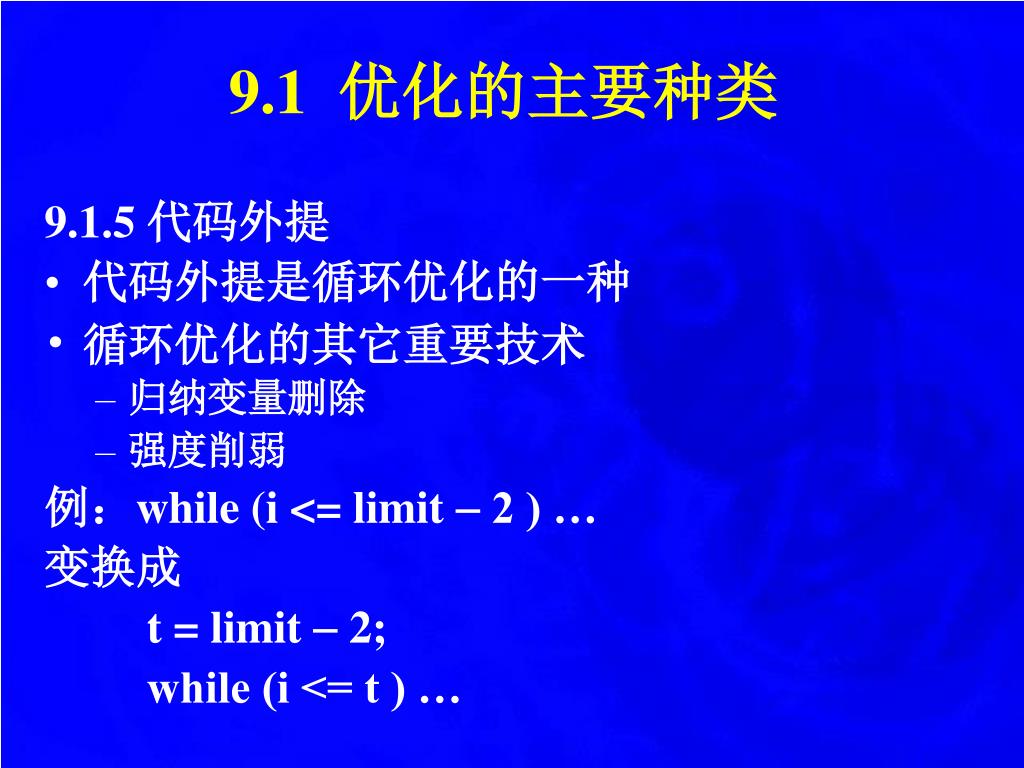

  23. 9.1优化的主要种类 9.1.5 代码外提 • 代码外提是循环优化的一种 • 循环优化的其它重要技术 • 归纳变量删除 • 强度削弱 例:while (i<= limit  2 ) … 变换成 t = limit  2; while (i <= t ) …

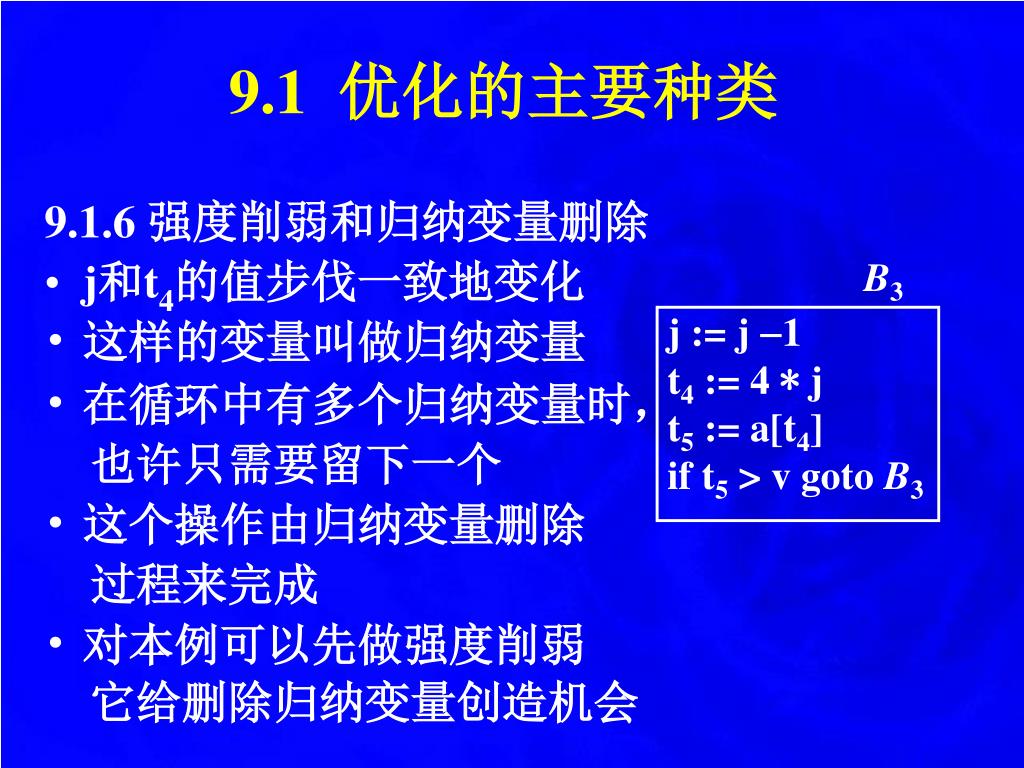

  24. B3 j := j 1 t4 := 4 * j t5 := a[t4] if t5 > v goto B3 9.1优化的主要种类 9.1.6 强度削弱和归纳变量删除 • j和t4的值步伐一致地变化 • 这样的变量叫做归纳变量 • 在循环中有多个归纳变量时, 也许只需要留下一个 • 这个操作由归纳变量删除 过程来完成 • 对本例可以先做强度削弱 它给删除归纳变量创造机会

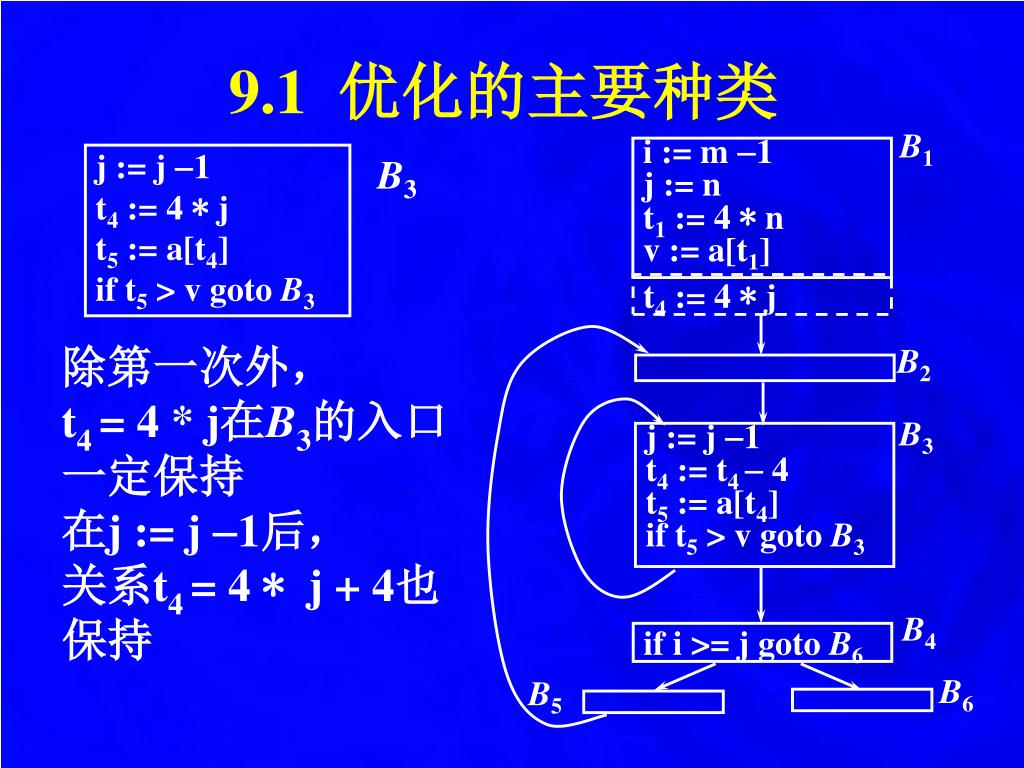

  25. B1 i := m 1 j := n t1 := 4 * n v := a[t1] t4 := 4 * j B2 B3 j := j 1 t4 := t4  4 t5 := a[t4] if t5 > v goto B3 B4 if i >= j goto B6 B6 B5 9.1优化的主要种类 j := j 1 t4 := 4 * j t5 := a[t4] if t5 > v goto B3 B3 除第一次外, t4 = 4 * j在B3的入口 一定保持 在j := j 1后, 关系t4 = 4 * j + 4也 保持

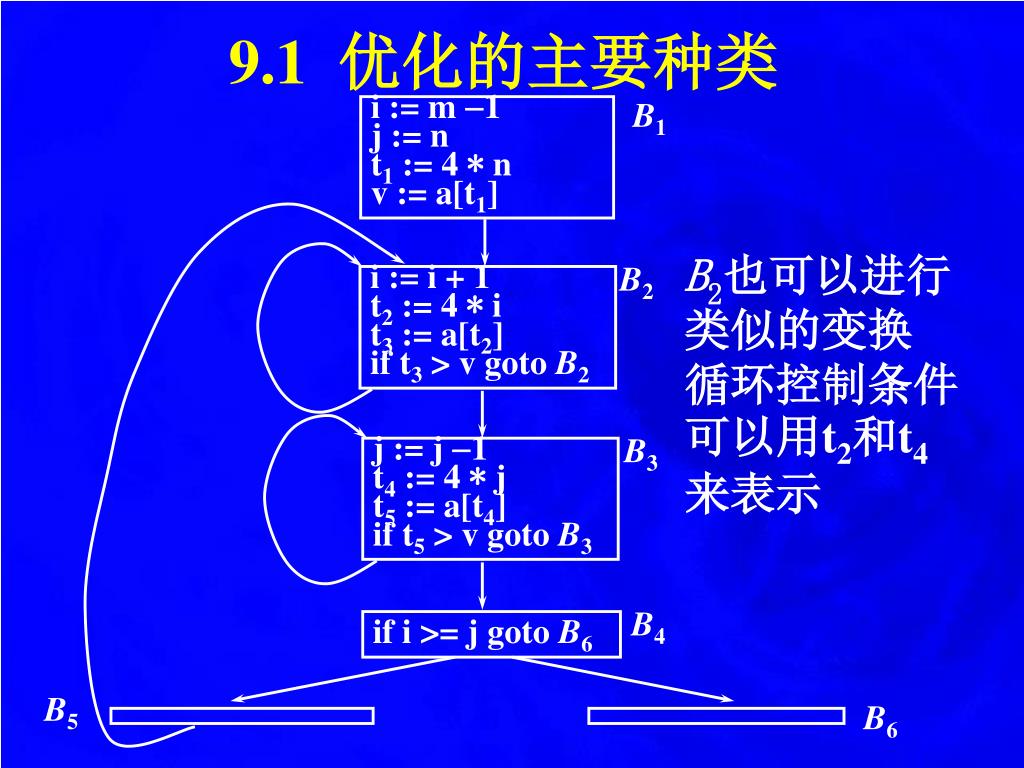

  26. B1 i := m 1 j := n t1 := 4 * n v := a[t1] B2也可以进行类似的变换 循环控制条件可以用t2和t4来表示 B2 i := i + 1 t2 := 4 * i t3 := a[t2] if t3 > v goto B2 B3 j := j 1 t4 := 4 * j t5 := a[t4] if t5 > v goto B3 B4 if i >= j goto B6 B5 B6 9.1优化的主要种类

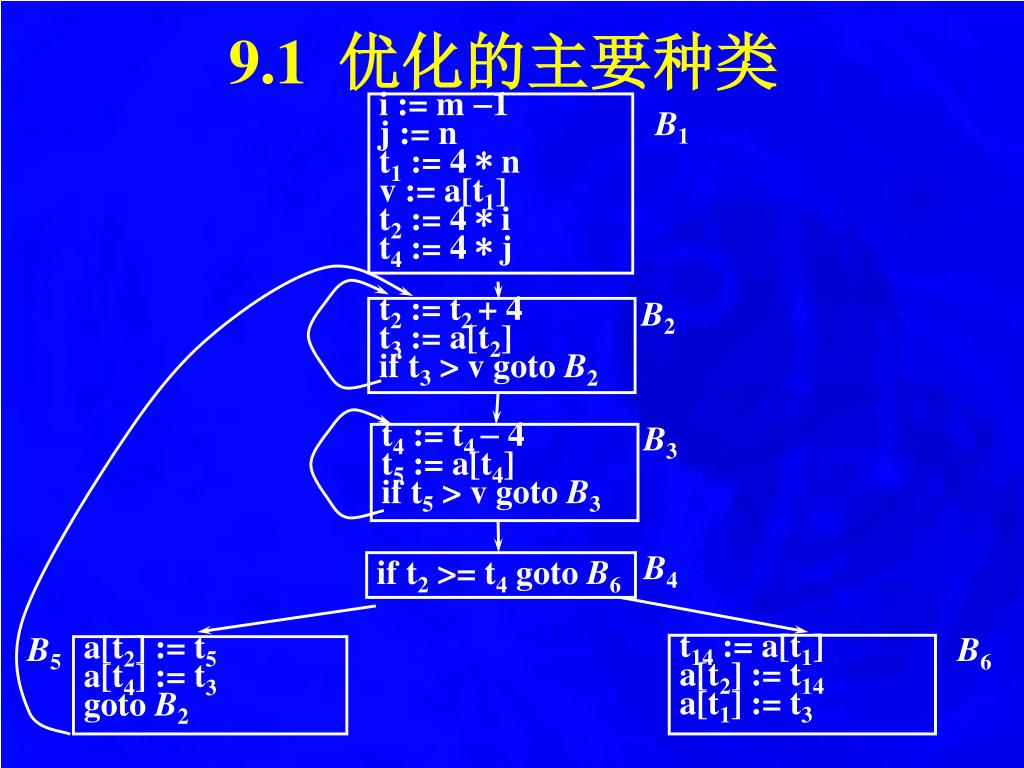

  27. i := m 1 j := n t1 := 4 * n v := a[t1] t2 := 4 * i t4 := 4 * j B1 B2 t2 := t2 + 4 t3 := a[t2] if t3 > v goto B2 B3 t4 := t4  4 t5 := a[t4] if t5 > v goto B3 B4 if t2 >= t4 goto B6 B5 B6 t14 := a[t1] a[t2] := t14 a[t1] := t3 a[t2] := t5 a[t4] := t3 goto B2 9.1优化的主要种类

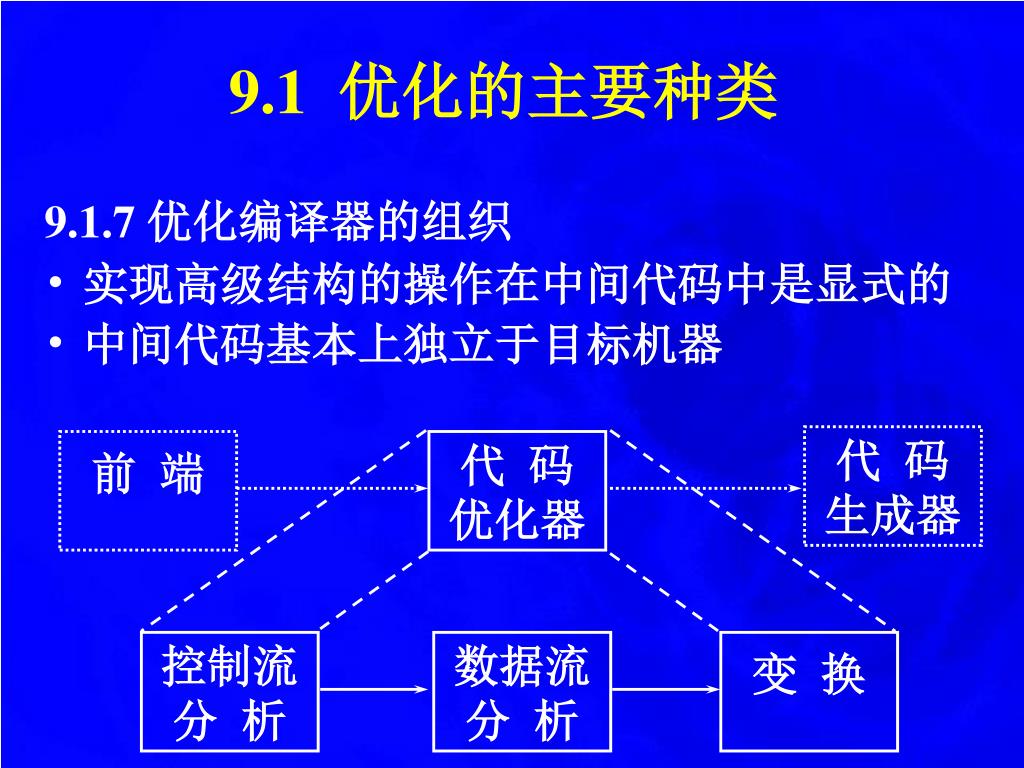

  28. 代 码 生成器 前 端 代 码 优化器 控制流 分 析 数据流 分 析 变 换 9.1优化的主要种类 9.1.7 优化编译器的组织 • 实现高级结构的操作在中间代码中是显式的 • 中间代码基本上独立于目标机器

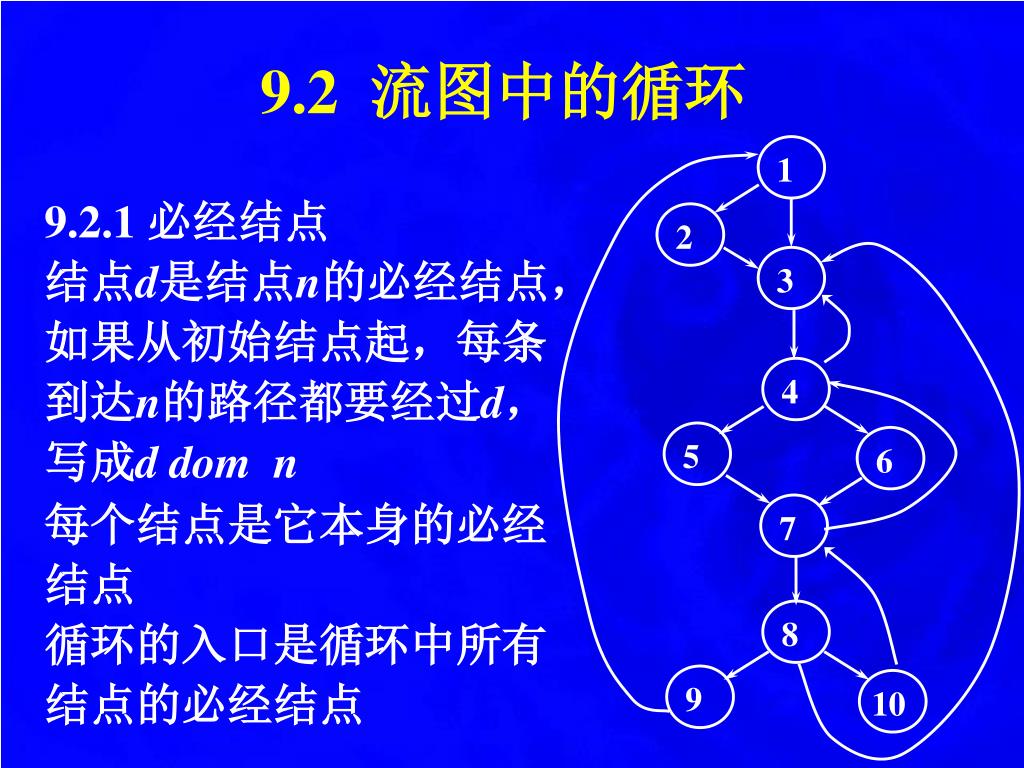

  29. 1 2 3 4 5 6 7 8 9 10 9.2流图中的循环 9.2.1 必经结点 结点d是结点n的必经结点, 如果从初始结点起,每条 到达n的路径都要经过d, 写成ddomn 每个结点是它本身的必经 结点 循环的入口是循环中所有 结点的必经结点

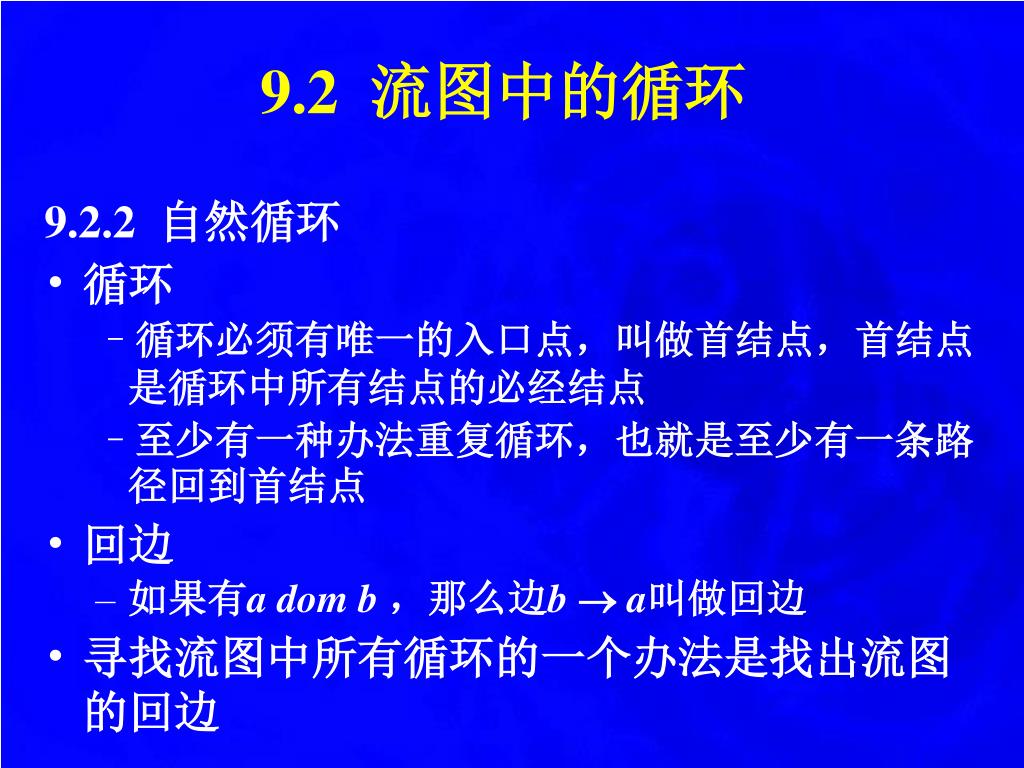

  30. 9.2流图中的循环 9.2.2自然循环 • 循环 • 循环必须有唯一的入口点,叫做首结点,首结点是循环中所有结点的必经结点 • 至少有一种办法重复循环,也就是至少有一条路径回到首结点 • 回边 • 如果有adom b ,那么边b a叫做回边 • 寻找流图中所有循环的一个办法是找出流图的回边

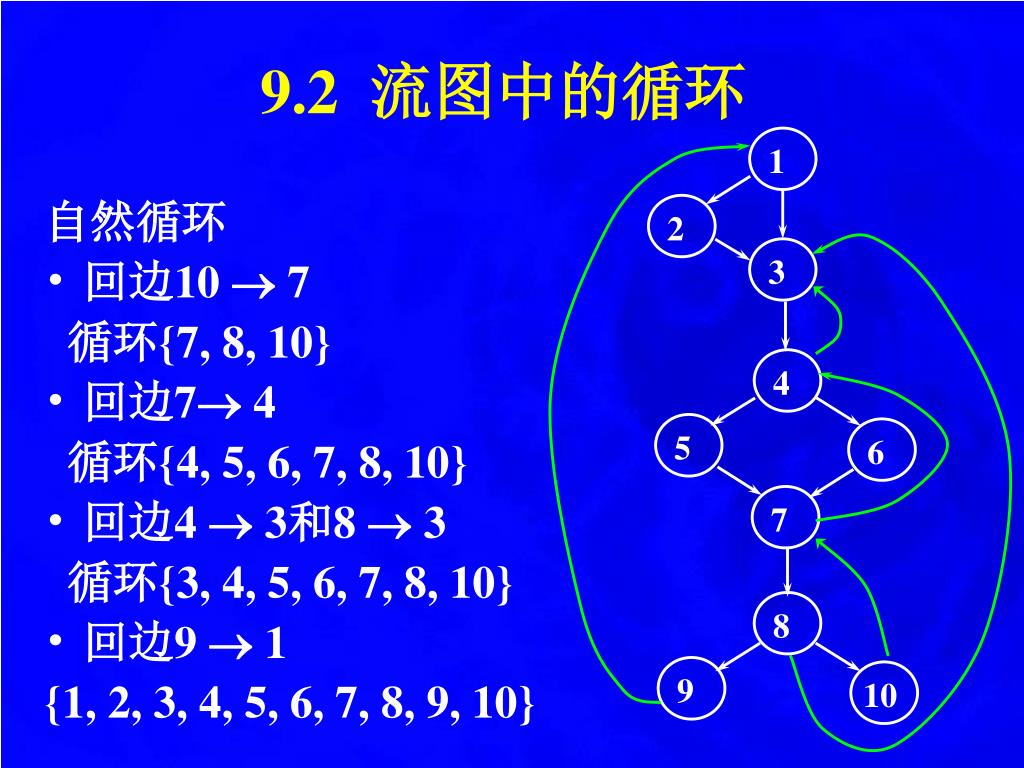

  31. 1 2 3 4 5 6 7 8 9 10 9.2流图中的循环 自然循环 • 回边10  7 循环{7, 8, 10} • 回边7 4 循环{4, 5, 6, 7, 8, 10} • 回边4  3和8  3 循环{3, 4, 5, 6, 7, 8, 10} • 回边9  1 {1, 2, 3, 4, 5, 6, 7, 8, 9, 10}

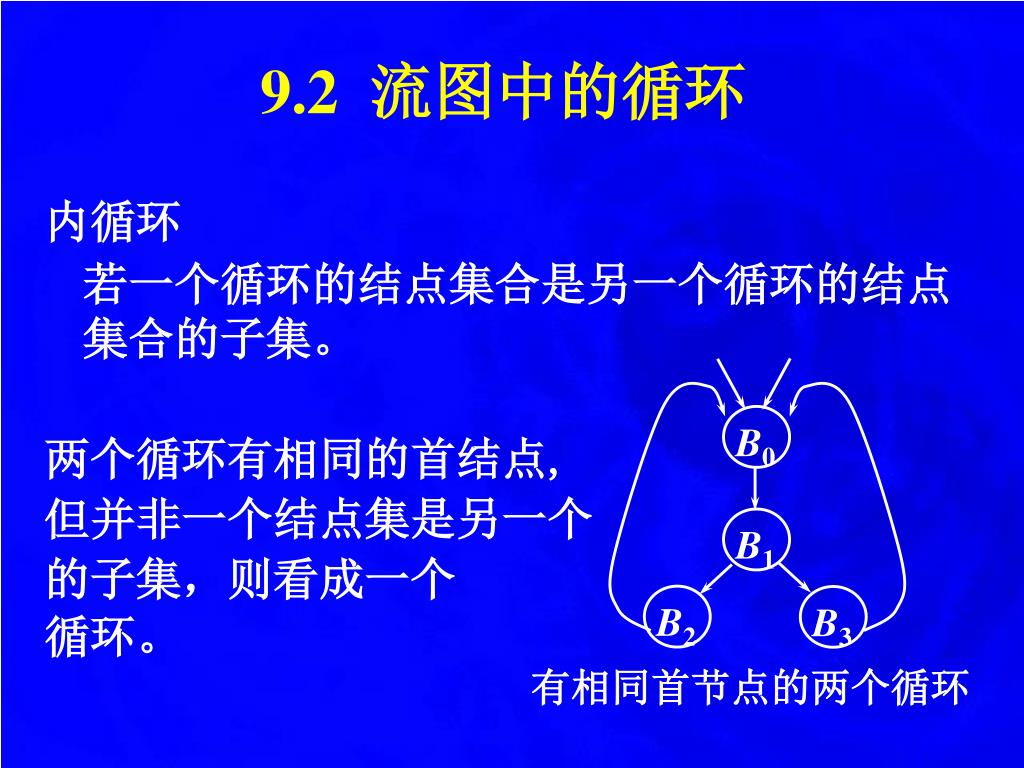

  32. B0 B1 B2 B3 有相同首节点的两个循环 9.2流图中的循环 内循环 若一个循环的结点集合是另一个循环的结点集合的子集。 两个循环有相同的首结点, 但并非一个结点集是另一个 的子集,则看成一个 循环。

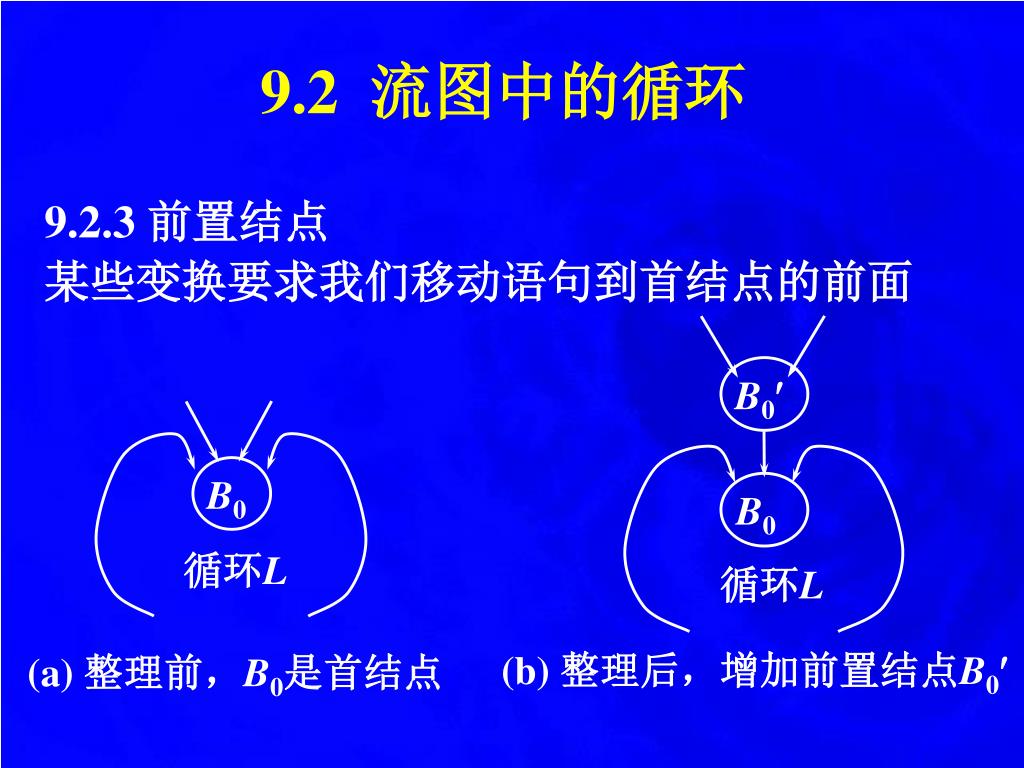

  33. B0 B0 B0 循环L 循环L (a) 整理前,B0是首结点 (b) 整理后,增加前置结点B0 9.2流图中的循环 9.2.3 前置结点 某些变换要求我们移动语句到首结点的前面

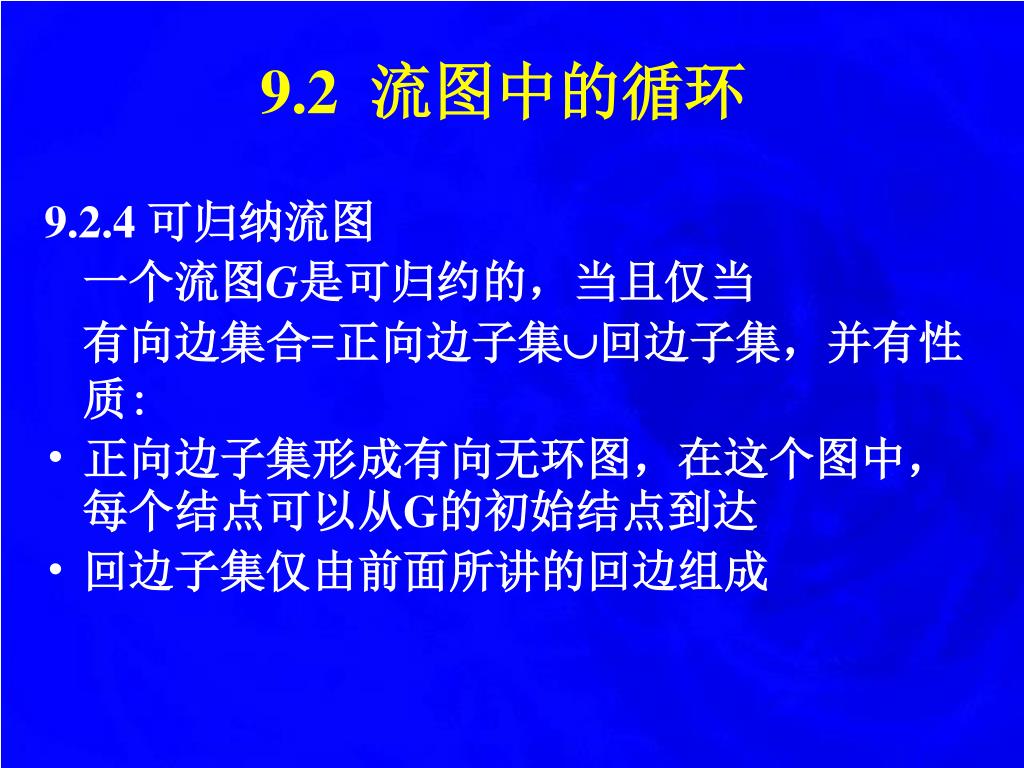

  34. 9.2流图中的循环 9.2.4 可归纳流图 一个流图G是可归约的,当且仅当 有向边集合=正向边子集回边子集,并有性质: • 正向边子集形成有向无环图,在这个图中,每个结点可以从G的初始结点到达 • 回边子集仅由前面所讲的回边组成

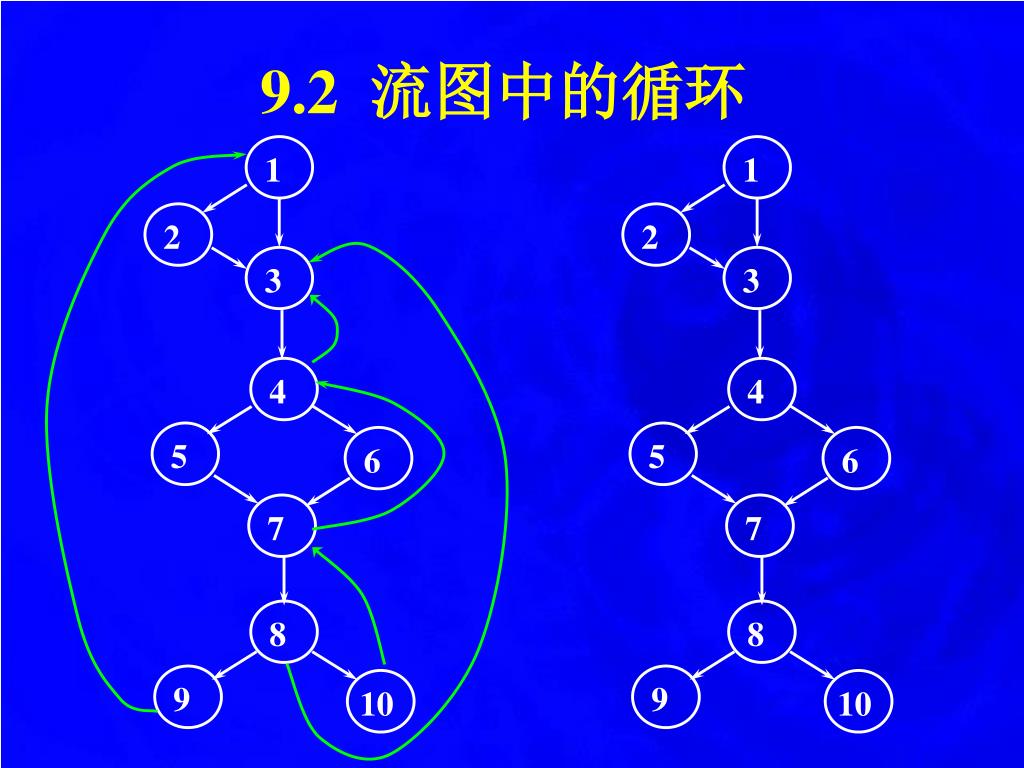

  35. 1 1 2 2 3 3 4 4 5 6 5 6 7 7 8 8 9 10 9 10 9.2流图中的循环

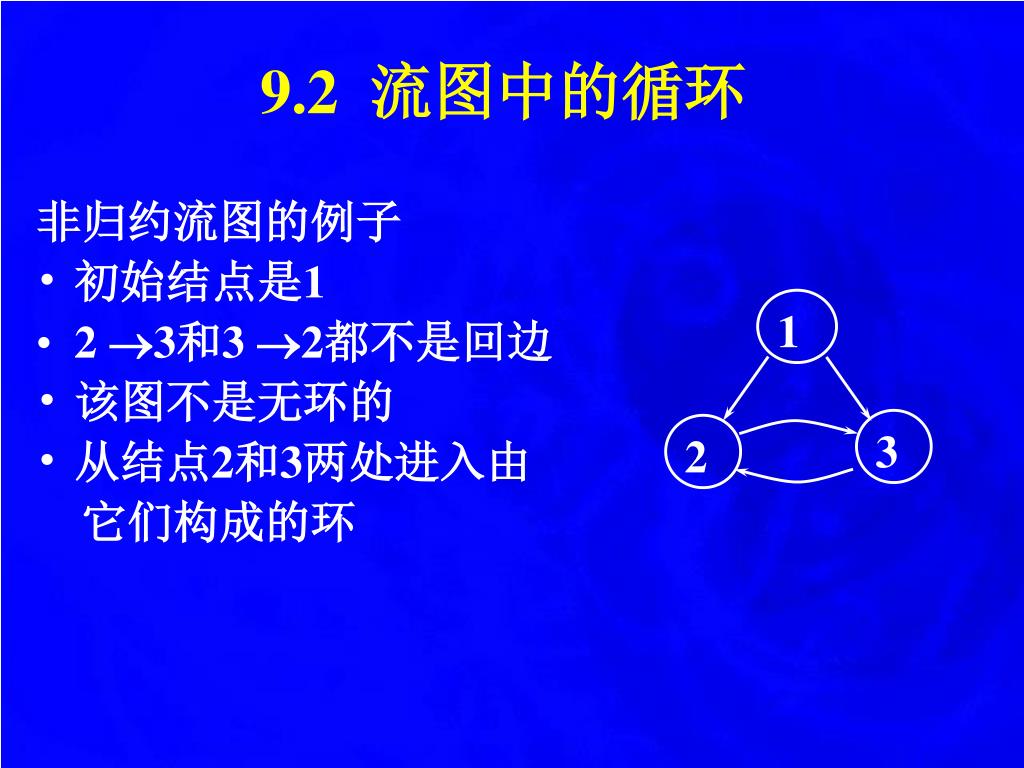

  36. 1 3 2 9.2流图中的循环 非归约流图的例子 • 初始结点是1 • 2 3和3 2都不是回边 • 该图不是无环的 • 从结点2和3两处进入由 它们构成的环

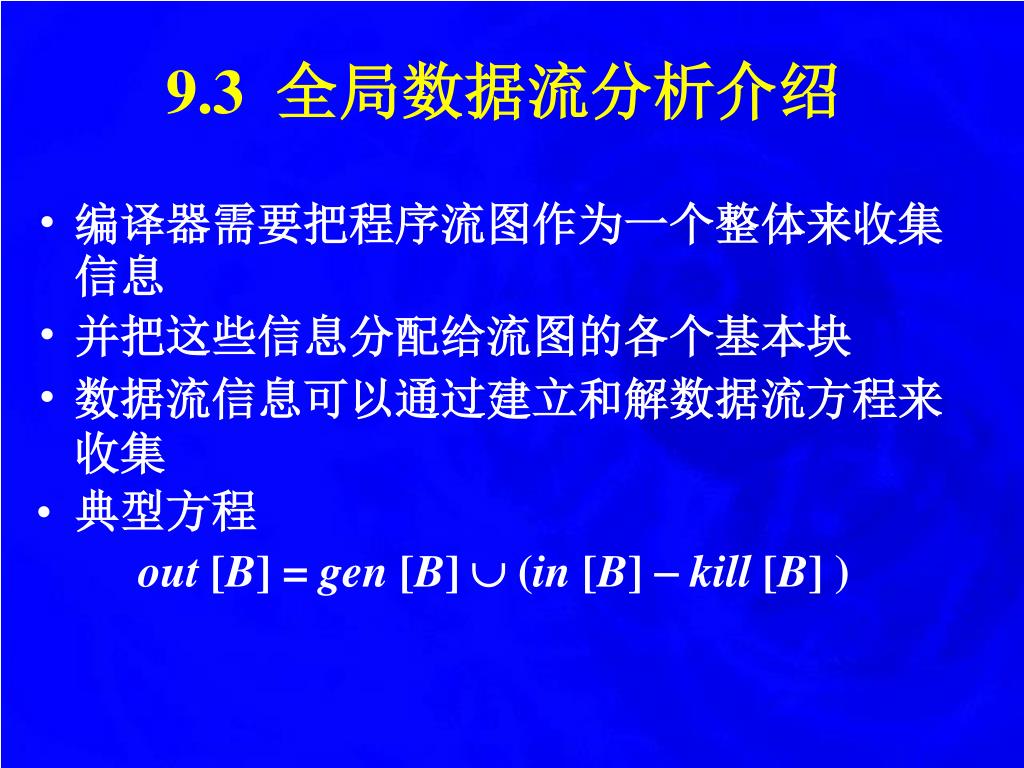

  37. 9.3全局数据流分析介绍 • 编译器需要把程序流图作为一个整体来收集信息 • 并把这些信息分配给流图的各个基本块 • 数据流信息可以通过建立和解数据流方程来收集 • 典型方程 out [B] = gen [B]  (in [B] kill [B] )

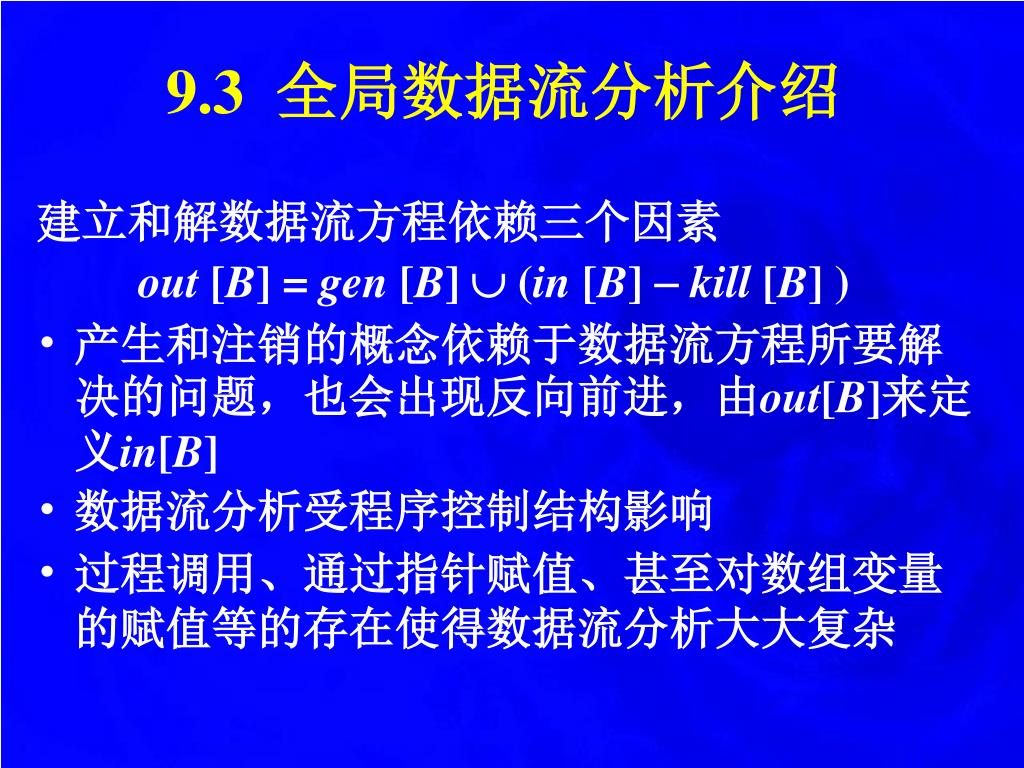

  38. 9.3全局数据流分析介绍 建立和解数据流方程依赖三个因素 out [B] = gen [B]  (in [B] kill [B] ) • 产生和注销的概念依赖于数据流方程所要解决的问题,也会出现反向前进,由out[B]来定义in[B] • 数据流分析受程序控制结构影响 • 过程调用、通过指针赋值、甚至对数组变量的赋值等的存在使得数据流分析大大复杂

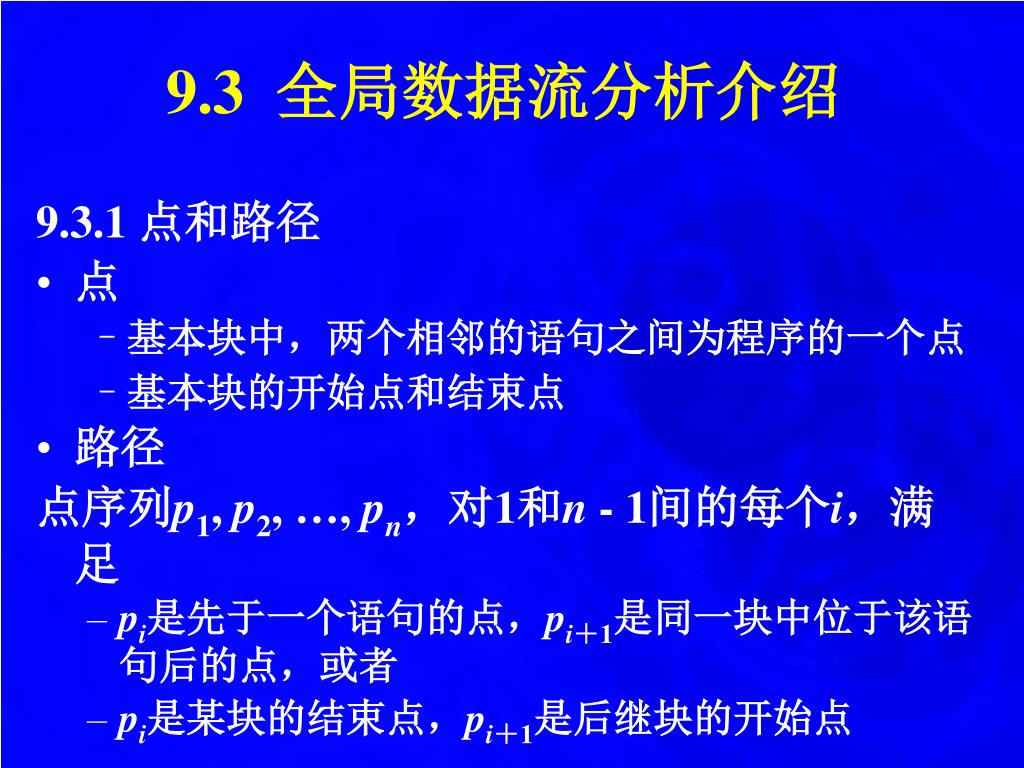

  39. 9.3全局数据流分析介绍 9.3.1 点和路径 • 点 • 基本块中,两个相邻的语句之间为程序的一个点 • 基本块的开始点和结束点 • 路径 点序列p1, p2, …, pn,对1和n - 1间的每个i,满足 • pi是先于一个语句的点,pi+1是同一块中位于该语句后的点,或者 • pi是某块的结束点,pi+1是后继块的开始点

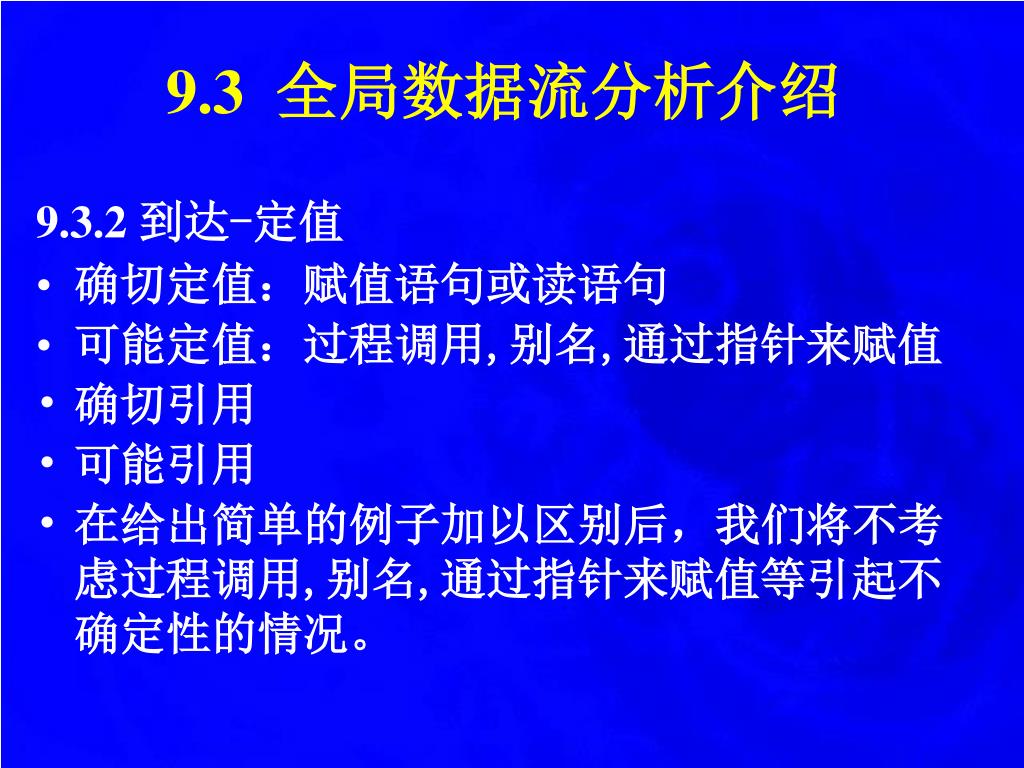

  40. 9.3全局数据流分析介绍 9.3.2 到达-定值 • 确切定值:赋值语句或读语句 • 可能定值:过程调用,别名,通过指针来赋值 • 确切引用 • 可能引用 • 在给出简单的例子加以区别后,我们将不考虑过程调用,别名,通过指针来赋值等引起不确定性的情况。

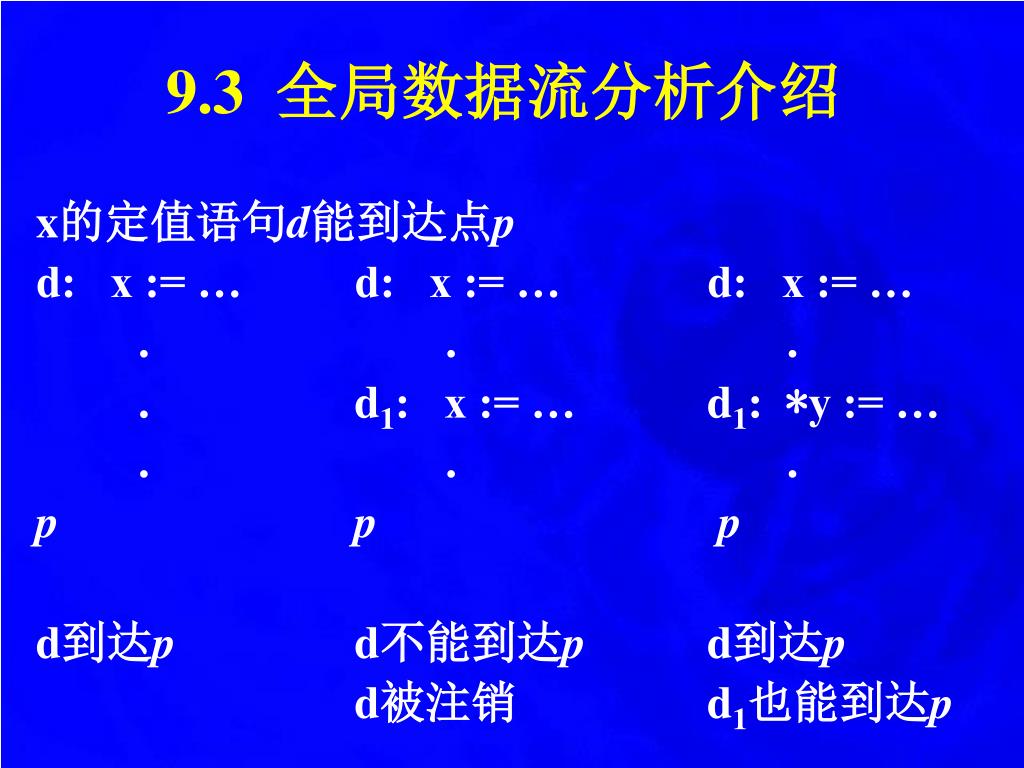

  41. 9.3全局数据流分析介绍 x的定值语句d能到达点p d: x := … d: x := … d: x := … . . . . d1: x := … d1: *y := … . . . p p p d到达p d不能到达p d到达p d被注销 d1也能到达p

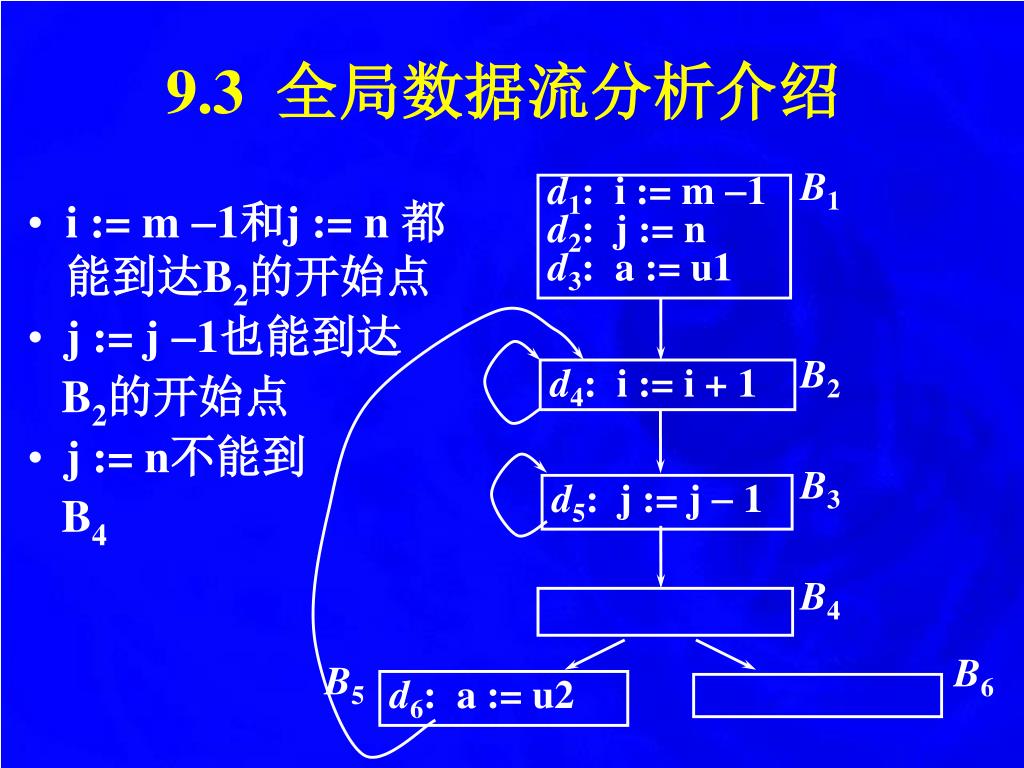

  42. B1 d1: i := m 1 d2: j := n d3: a := u1 B2 d4: i := i + 1 B3 d5: j := j  1 B4 B6 B5 d6: a := u2 9.3全局数据流分析介绍 • i := m 1和j := n 都能到达B2的开始点 • j := j 1也能到达 B2的开始点 • j := n不能到 B4

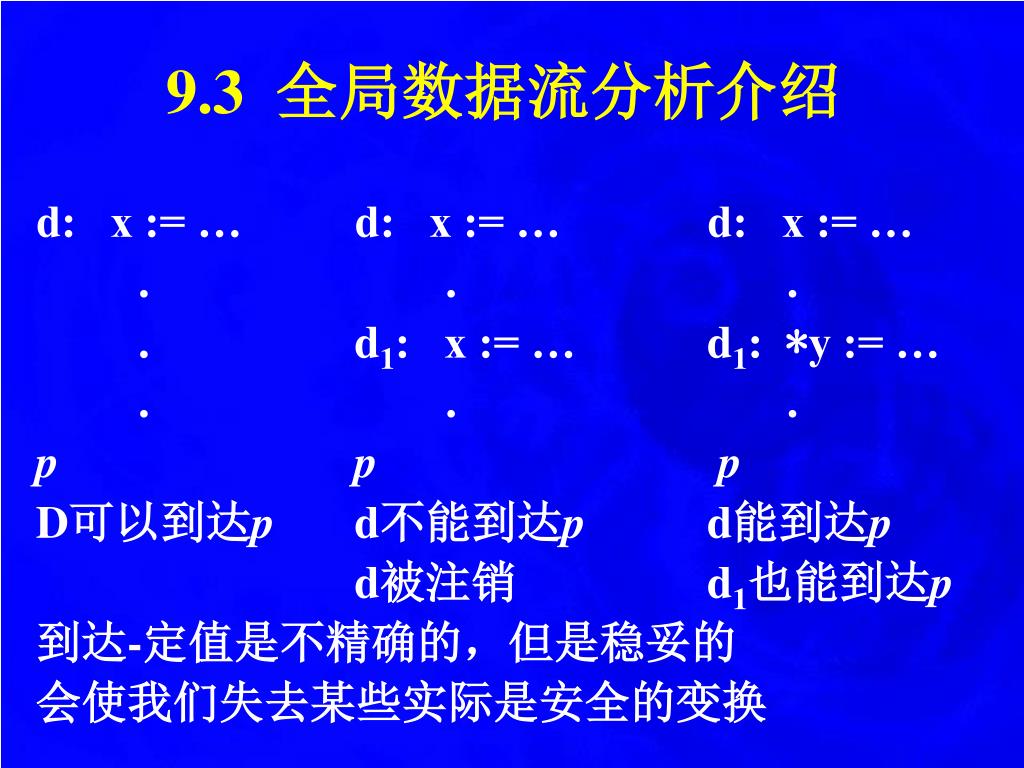

  43. 9.3全局数据流分析介绍 d: x := … d: x := … d: x := … . . . . d1: x := … d1: *y := … . . . p p p D可以到达p d不能到达p d能到达p d被注销 d1也能到达p 到达-定值是不精确的,但是稳妥的 会使我们失去某些实际是安全的变换

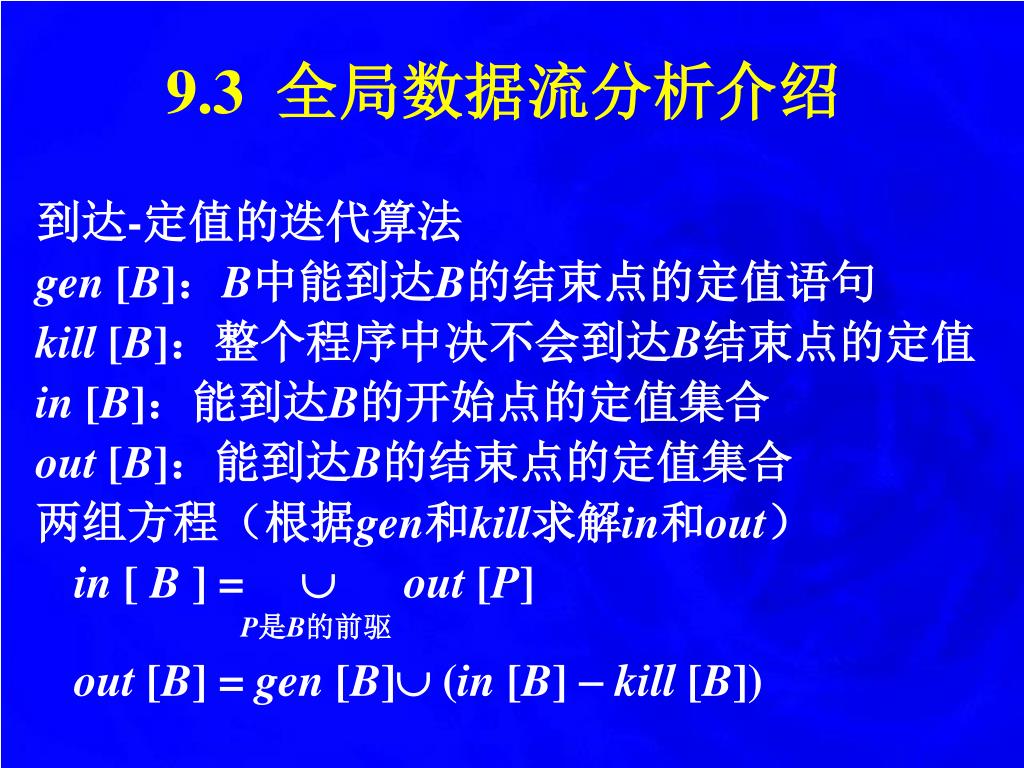

  44. 9.3全局数据流分析介绍 到达-定值的迭代算法 gen [B]:B中能到达B的结束点的定值语句 kill [B]:整个程序中决不会到达B结束点的定值 in [B]:能到达B的开始点的定值集合 out [B]:能到达B的结束点的定值集合 两组方程(根据gen和kill求解in和out) in [ B ] =  out [P] P是B的前驱 out [B] = gen [B] (in [B] kill [B])

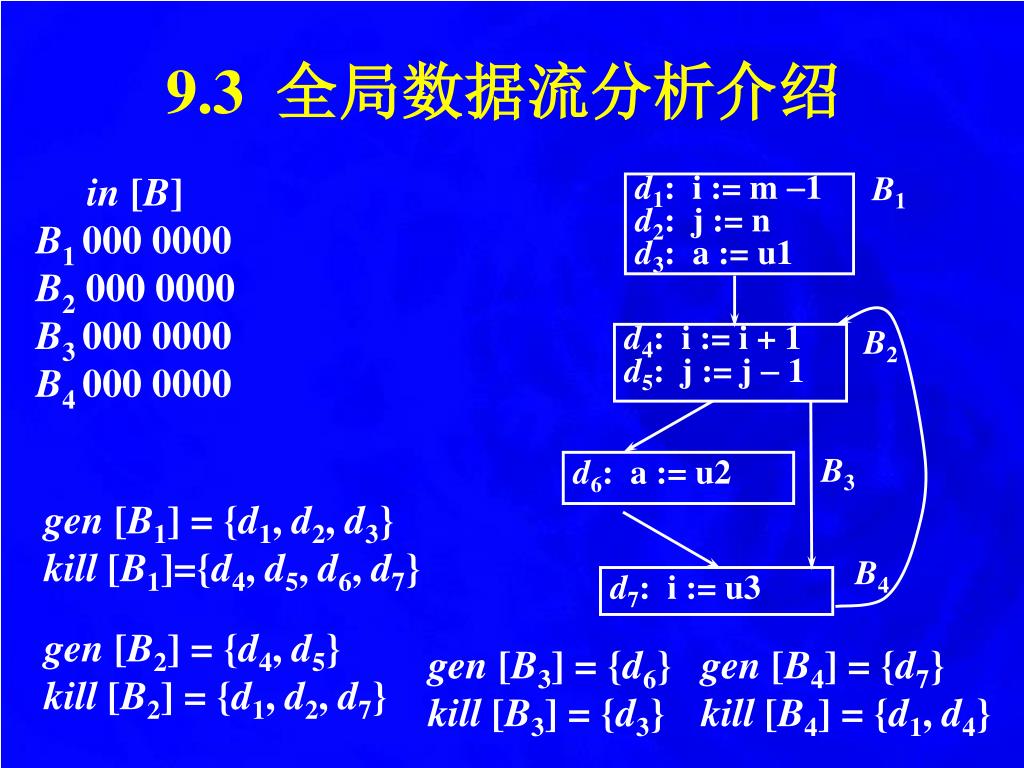

  45. B1 d1: i := m 1 d2: j := n d3: a := u1 B2 d4: i := i + 1 d5: j := j  1 B3 d6: a := u2 B4 d7: i := u3 9.3全局数据流分析介绍 in [B] B1000 0000 B2 000 0000 B3 000 0000 B4 000 0000 gen [B1] = {d1, d2, d3} kill [B1]={d4, d5, d6, d7} gen [B2] = {d4, d5} kill [B2] = {d1, d2, d7} gen [B3] = {d6} kill [B3] = {d3} gen [B4] = {d7} kill [B4] = {d1, d4}

  46. B1 d1: i := m 1 d2: j := n d3: a := u1 B2 d4: i := i + 1 d5: j := j  1 B3 d6: a := u2 B4 d7: i := u3 9.3全局数据流分析介绍 in [B] out [B] B1000 0000 111 0000 B2 000 0000 000 1100 B3 000 0000000 0010 B4 000 0000000 0001 gen [B1] = {d1, d2, d3} kill [B1]={d4, d5, d6, d7} gen [B2] = {d4, d5} kill [B2] = {d1, d2, d7} gen [B3] = {d6} kill [B3] = {d3} gen [B4] = {d7} kill [B4] = {d1, d4}

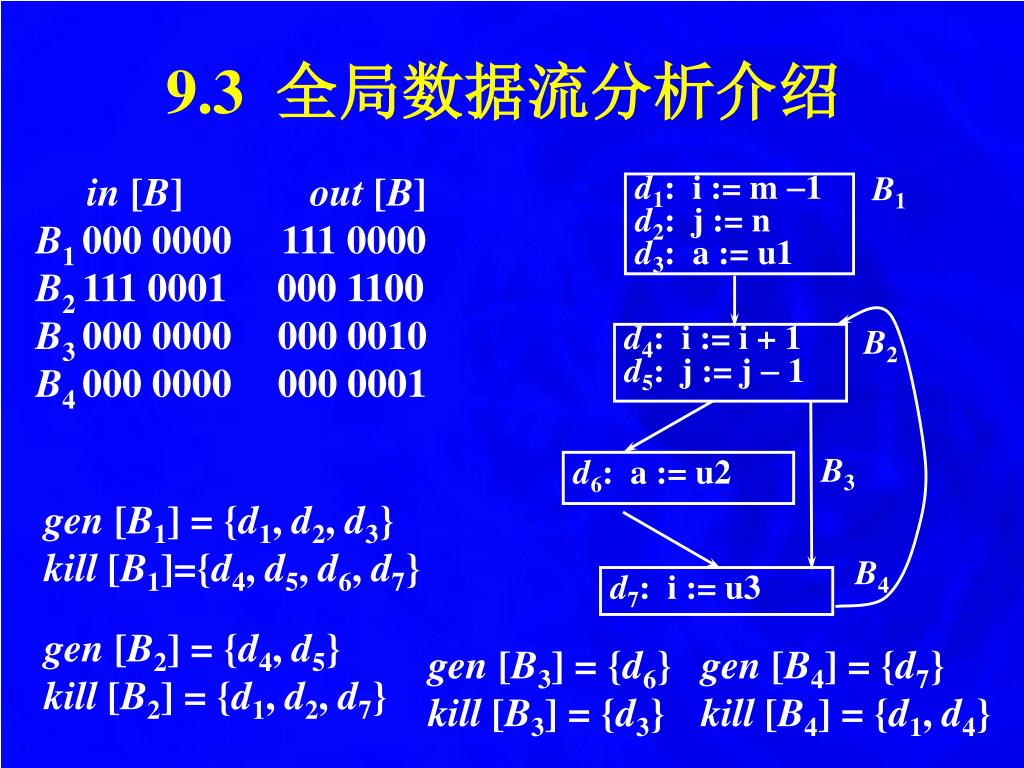

  47. B1 d1: i := m 1 d2: j := n d3: a := u1 B2 d4: i := i + 1 d5: j := j  1 B3 d6: a := u2 B4 d7: i := u3 9.3全局数据流分析介绍 in [B] out [B] B1000 0000 111 0000 B2 111 0001 000 1100 B3 000 0000000 0010 B4 000 0000000 0001 gen [B1] = {d1, d2, d3} kill [B1]={d4, d5, d6, d7} gen [B2] = {d4, d5} kill [B2] = {d1, d2, d7} gen [B3] = {d6} kill [B3] = {d3} gen [B4] = {d7} kill [B4] = {d1, d4}

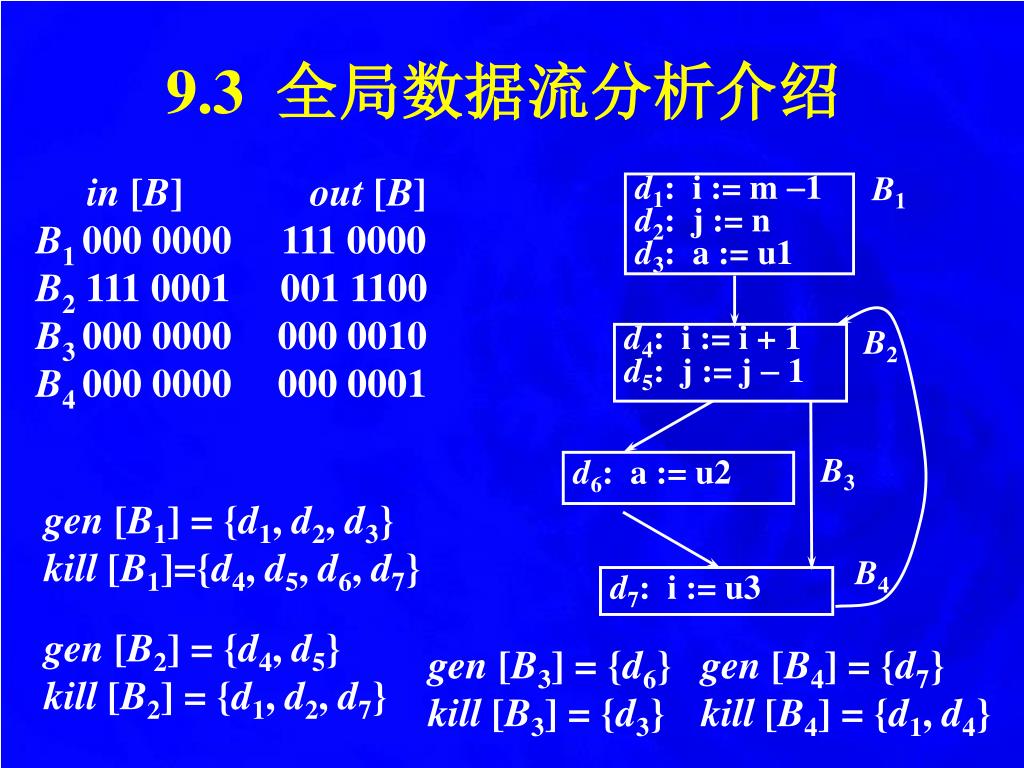

  48. B1 d1: i := m 1 d2: j := n d3: a := u1 B2 d4: i := i + 1 d5: j := j  1 B3 d6: a := u2 B4 d7: i := u3 9.3全局数据流分析介绍 in [B] out [B] B1000 0000 111 0000 B2 111 0001 001 1100 B3 000 0000000 0010 B4 000 0000000 0001 gen [B1] = {d1, d2, d3} kill [B1]={d4, d5, d6, d7} gen [B2] = {d4, d5} kill [B2] = {d1, d2, d7} gen [B3] = {d6} kill [B3] = {d3} gen [B4] = {d7} kill [B4] = {d1, d4}

  49. B1 d1: i := m 1 d2: j := n d3: a := u1 B2 d4: i := i + 1 d5: j := j  1 B3 d6: a := u2 B4 d7: i := u3 9.3全局数据流分析介绍 in [B] out [B] B1000 0000 111 0000 B2 111 0001 001 1100 B3 001 1100 000 0010 B4 000 0000000 0001 gen [B1] = {d1, d2, d3} kill [B1]={d4, d5, d6, d7} gen [B2] = {d4, d5} kill [B2] = {d1, d2, d7} gen [B3] = {d6} kill [B3] = {d3} gen [B4] = {d7} kill [B4] = {d1, d4}

  50. B1 d1: i := m 1 d2: j := n d3: a := u1 B2 d4: i := i + 1 d5: j := j  1 B3 d6: a := u2 B4 d7: i := u3 9.3全局数据流分析介绍 in [B] out [B] B1000 0000 111 0000 B2 111 0001 001 1100 B3 001 1100 000 1110 B4 000 0000000 0001 gen [B1] = {d1, d2, d3} kill [B1]={d4, d5, d6, d7} gen [B2] = {d4, d5} kill [B2] = {d1, d2, d7} gen [B3] = {d6} kill [B3] = {d3} gen [B4] = {d7} kill [B4] = {d1, d4}
