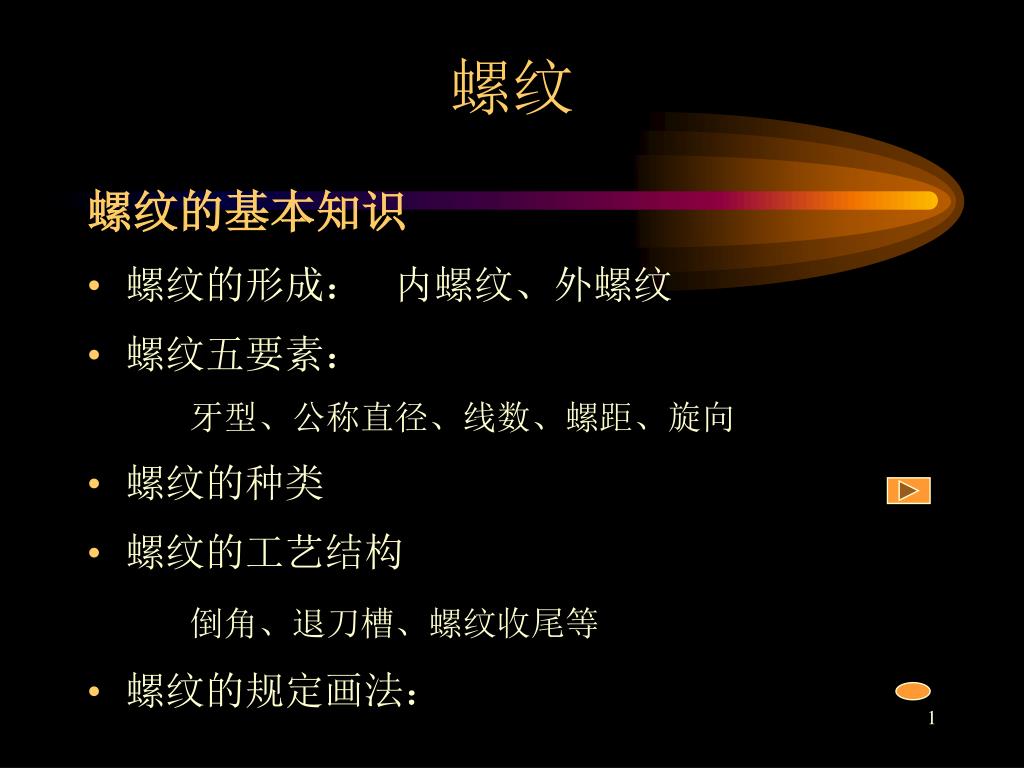

螺纹的基本知识螺纹的形成：内螺纹、外螺纹螺纹五要素：牙型、公称直径、线数、螺距、旋向螺纹的种类螺纹的工艺结构倒角、退刀槽、螺纹收尾等螺纹的规定画法：

螺纹螺纹的基本知识 • 螺纹的形成：内螺纹、外螺纹 • 螺纹五要素：牙型、公称直径、线数、螺距、旋向 • 螺纹的种类 • 螺纹的工艺结构倒角、退刀槽、螺纹收尾等 • 螺纹的规定画法：

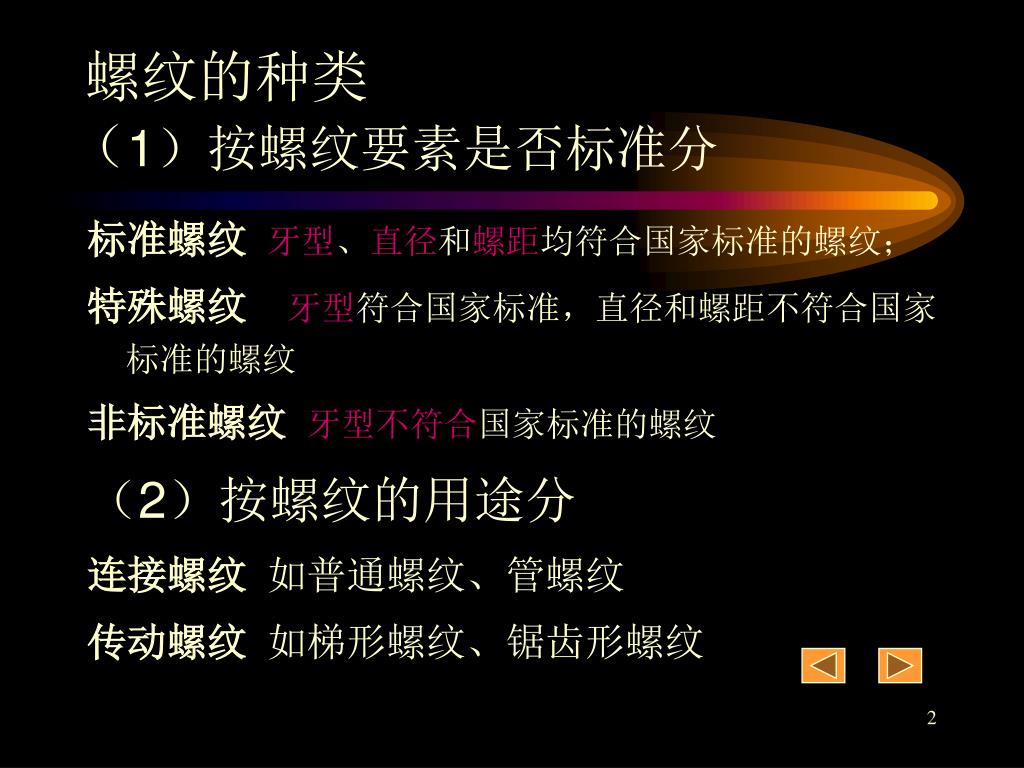

螺纹的种类（1）按螺纹要素是否标准分 标准螺纹牙型、直径和螺距均符合国家标准的螺纹；特殊螺纹牙型符合国家标准，直径和螺距不符合国家标准的螺纹非标准螺纹牙型不符合国家标准的螺纹（2）按螺纹的用途分连接螺纹如普通螺纹、管螺纹传动螺纹如梯形螺纹、锯齿形螺纹

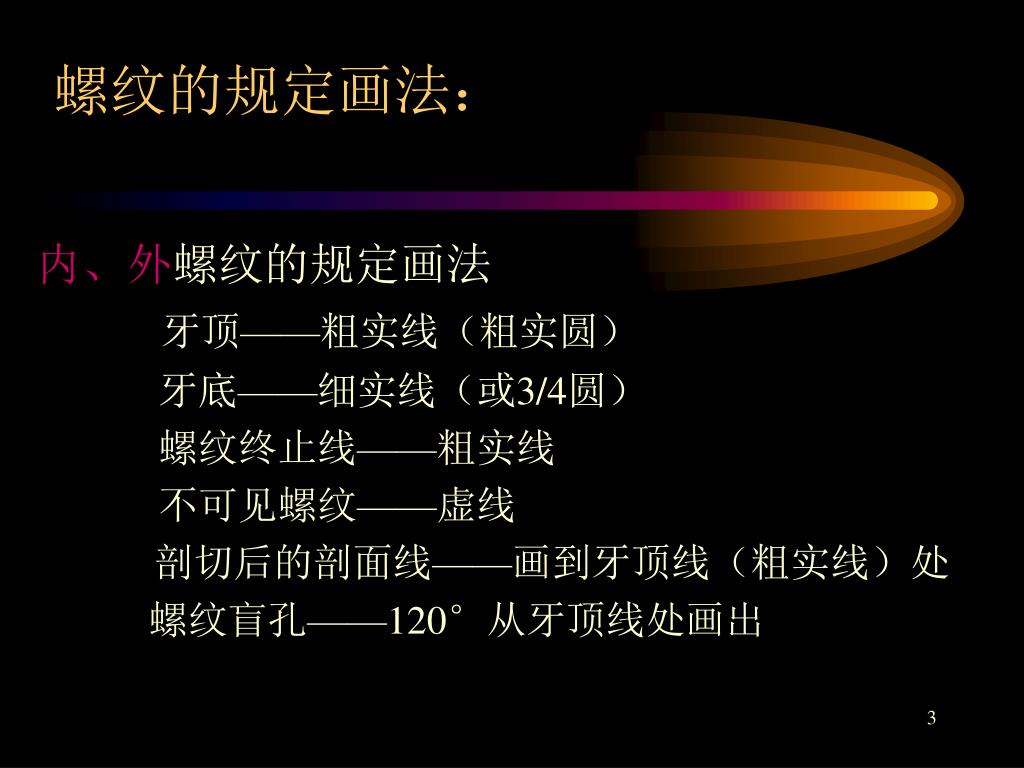

螺纹的规定画法： 内、外螺纹的规定画法牙顶——粗实线（粗实圆）牙底——细实线（或3/4圆）螺纹终止线——粗实线不可见螺纹——虚线剖切后的剖面线——画到牙顶线（粗实线）处螺纹盲孔——120°从牙顶线处画出

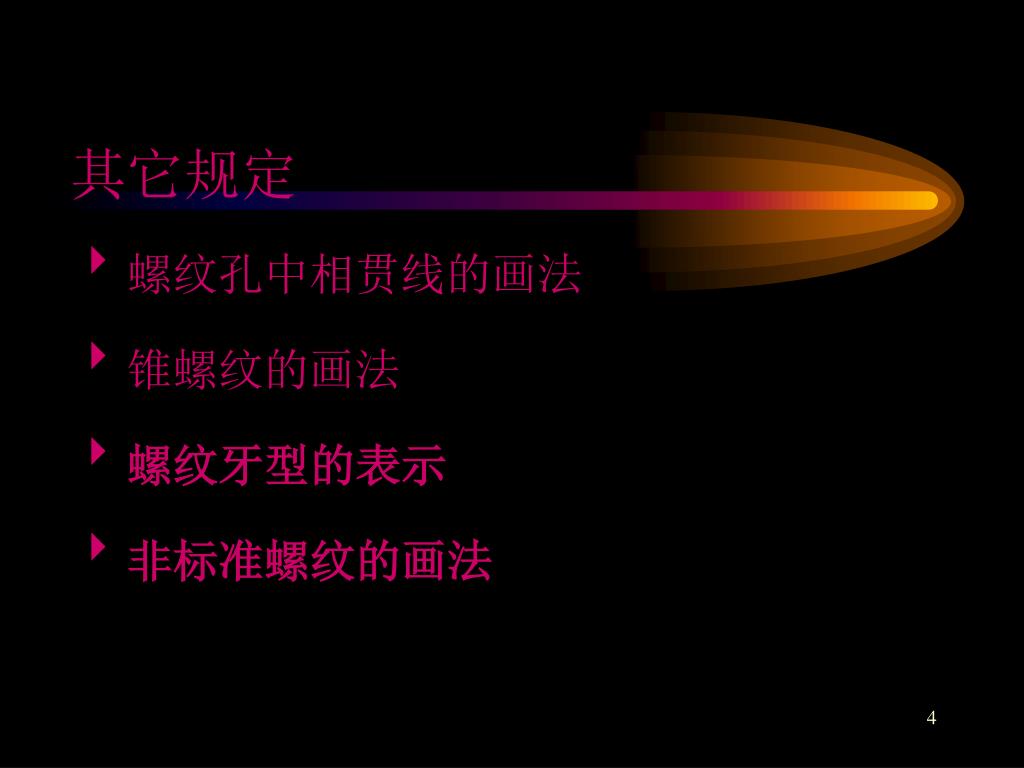

其它规定螺纹孔中相贯线的画法锥螺纹的画法螺纹牙型的表示非标准螺纹的画法其它规定螺纹孔中相贯线的画法锥螺纹的画法螺纹牙型的表示非标准螺纹的画法

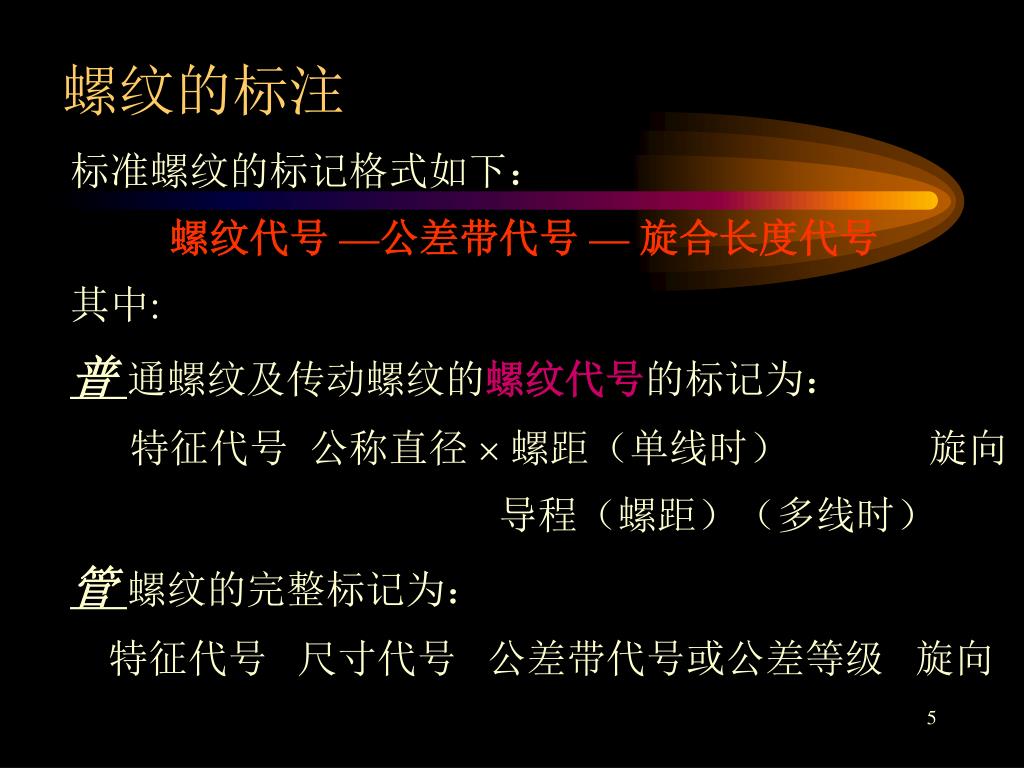

螺纹的标注 标准螺纹的标记格式如下：螺纹代号 —公差带代号 — 旋合长度代号其中: 普通螺纹及传动螺纹的螺纹代号的标记为：特征代号公称直径  螺距（单线时）旋向导程（螺距）（多线时）管螺纹的完整标记为：特征代号尺寸代号公差带代号或公差等级旋向

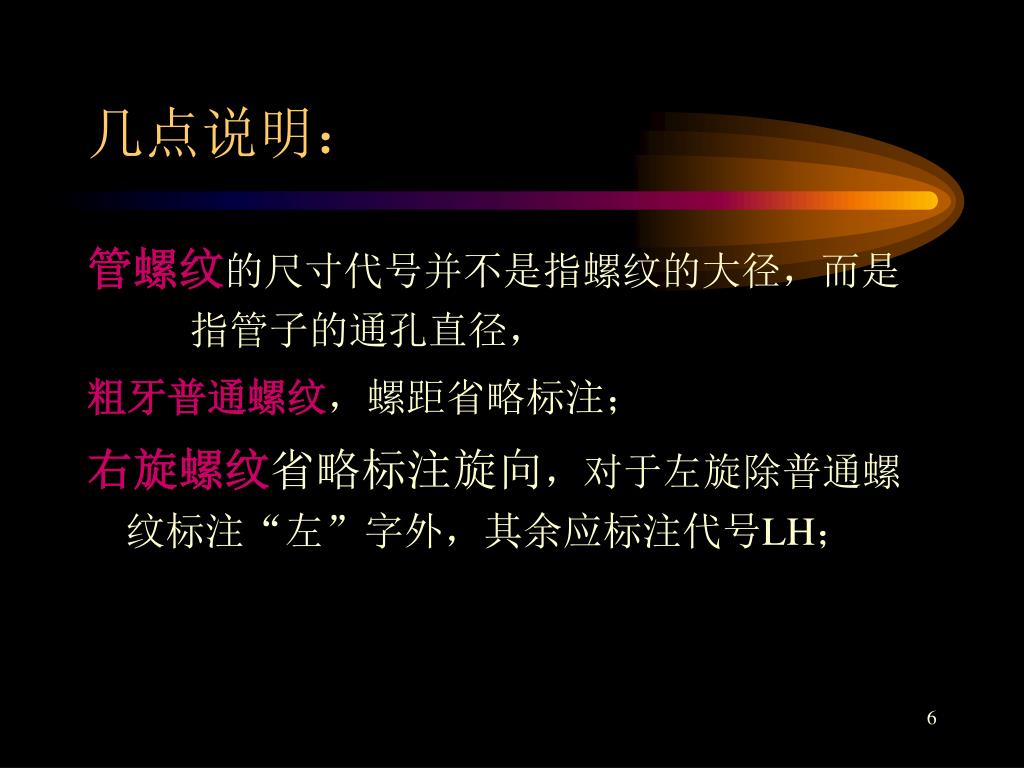

几点说明： 管螺纹的尺寸代号并不是指螺纹的大径，而是指管子的通孔直径，粗牙普通螺纹，螺距省略标注；右旋螺纹省略标注旋向，对于左旋除普通螺纹标注“左”字外，其余应标注代号LH；

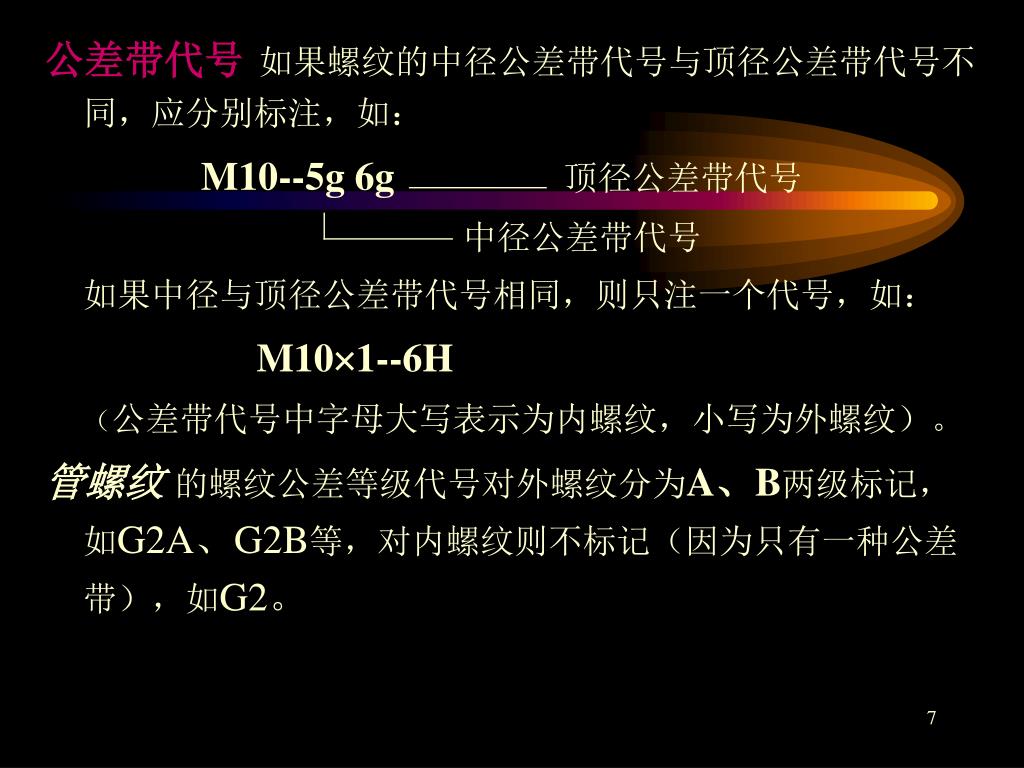

公差带代号如果螺纹的中径公差带代号与顶径公差带代号不同，应分别标注，如：公差带代号如果螺纹的中径公差带代号与顶径公差带代号不同，应分别标注，如： M10--5g 6g 顶径公差带代号中径公差带代号如果中径与顶径公差带代号相同，则只注一个代号，如： M101--6H （公差带代号中字母大写表示为内螺纹，小写为外螺纹）。管螺纹的螺纹公差等级代号对外螺纹分为A、B两级标记，如G2A、G2B等，对内螺纹则不标记（因为只有一种公差带），如G2。

旋合长度代号（短S 、中N 、长L） 中等旋合长度 N 省略标注，否则必须标注相应的旋合长度代号S或L。如： M10--5g6g--S、 M10 X1--6H 特殊需要时，可注明旋合长度的数值，如： M202LH--7g6g--40 特殊螺纹的标注如：特M36X0.75--7H。非标准螺纹的标注应画出螺纹的牙型，标出所需的尺寸和有关要求.

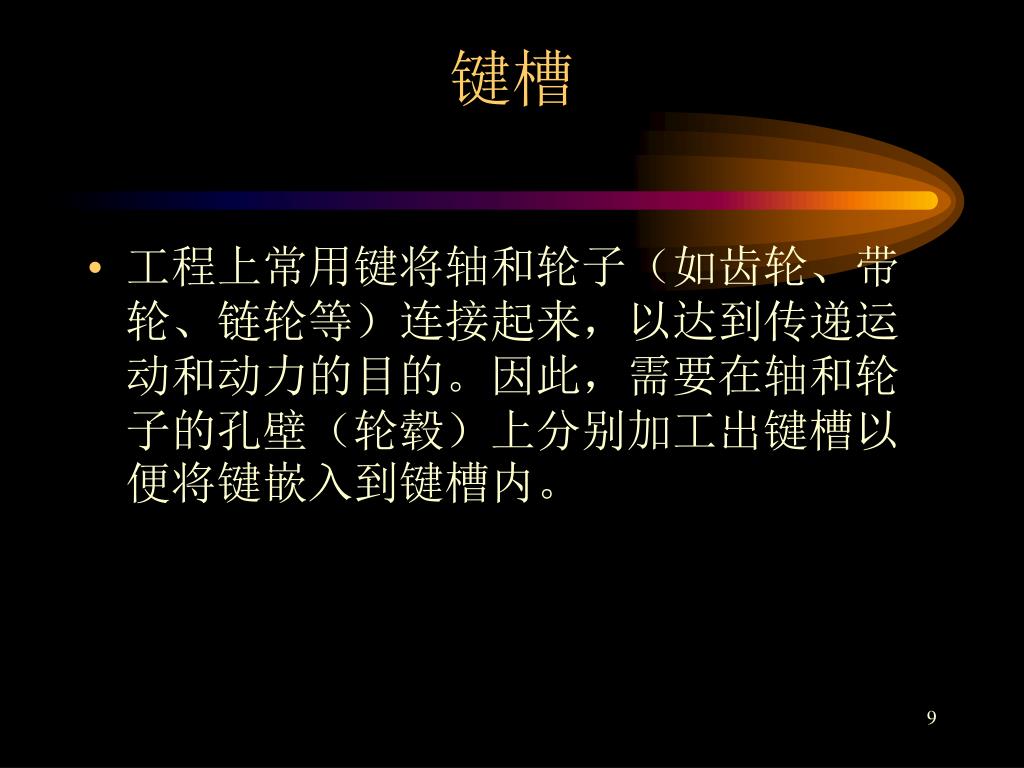

键槽 • 工程上常用键将轴和轮子（如齿轮、带轮、链轮等）连接起来，以达到传递运动和动力的目的。因此，需要在轴和轮子的孔壁（轮毂）上分别加工出键槽以便将键嵌入到键槽内。

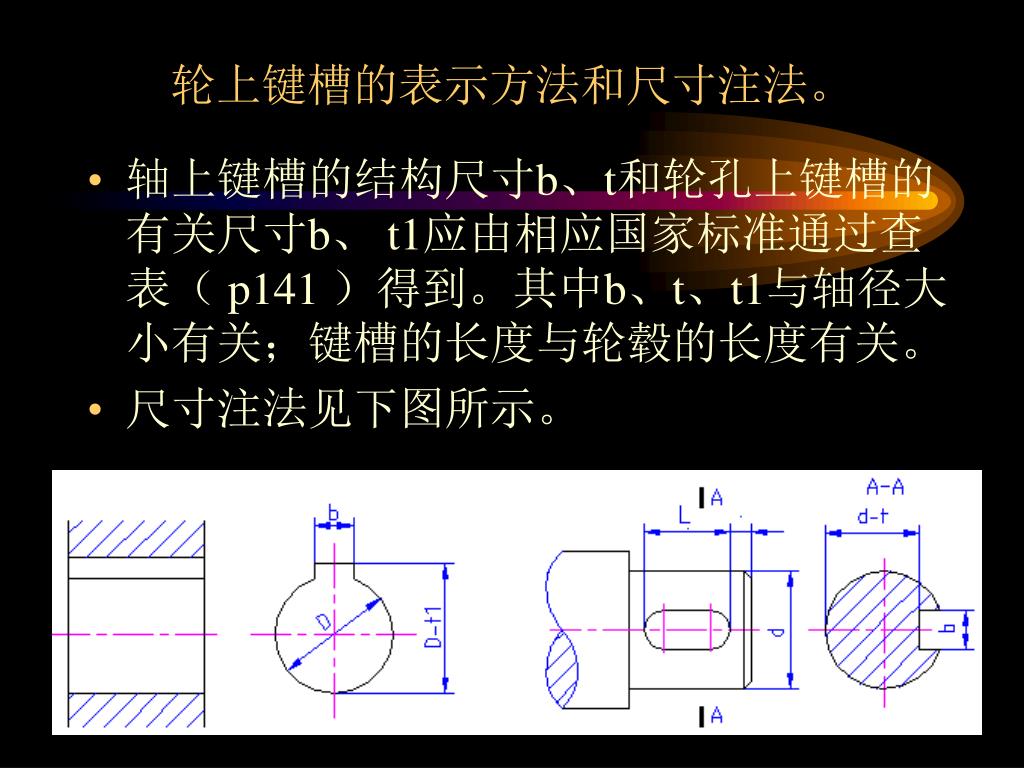

轮上键槽的表示方法和尺寸注法。 • 轴上键槽的结构尺寸b、t和轮孔上键槽的有关尺寸b、t1应由相应国家标准通过查表（ p141 ）得到。其中b、t、t1与轴径大小有关；键槽的长度与轮毂的长度有关。 • 尺寸注法见下图所示。

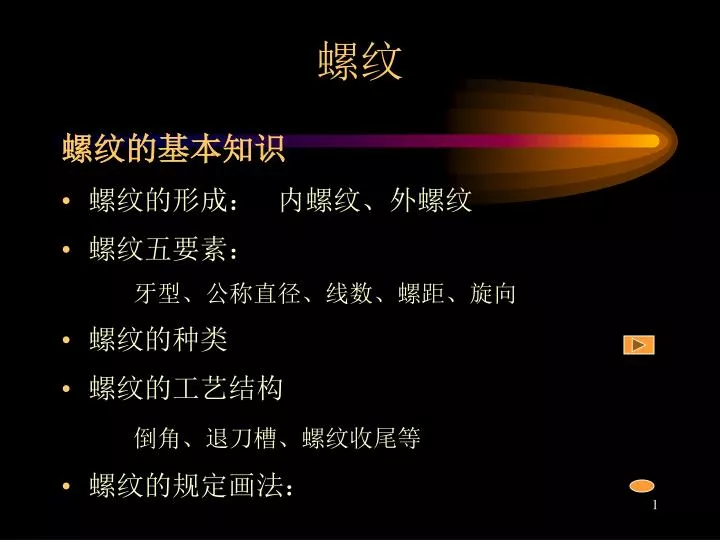

螺纹的基本知识 螺纹的形成： 内螺纹、外螺纹 螺纹五要素： 牙型、公称直径、线数、螺距、旋向 螺纹的种类 螺纹的工艺结构 倒角、退刀槽、螺纹收尾等 螺纹的规定画法：
