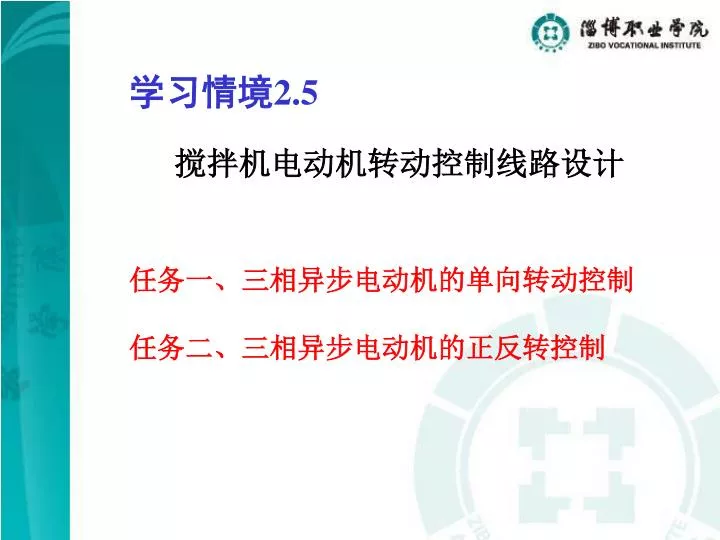

  1. 学习情境2.5 搅拌机电动机转动控制线路设计 任务一、三相异步电动机的单向转动控制 任务二、三相异步电动机的正反转控制

  2. 任务一 三相异步电动机的单向转动控制 • 一常用低压电器 • 二基本控制电路

  3. 一、常用低压电器 接触器 接触器是一种用于中远距离频繁地接通与断开交直流主电路及大容量控制电路的一种自动开关电器

  4. 按操作方式分有： ●电磁接触器、气动接触器和电磁气动接触器； 按灭弧介质分有： ●空气电磁式接触器、油浸式接触器和真空接触器等； 按主触头控制的电流性质分有： ●交流接触器、直流接触器 ； 按电磁机构的励磁方式分有： ●直流励磁操作与交流励磁操作两种 。

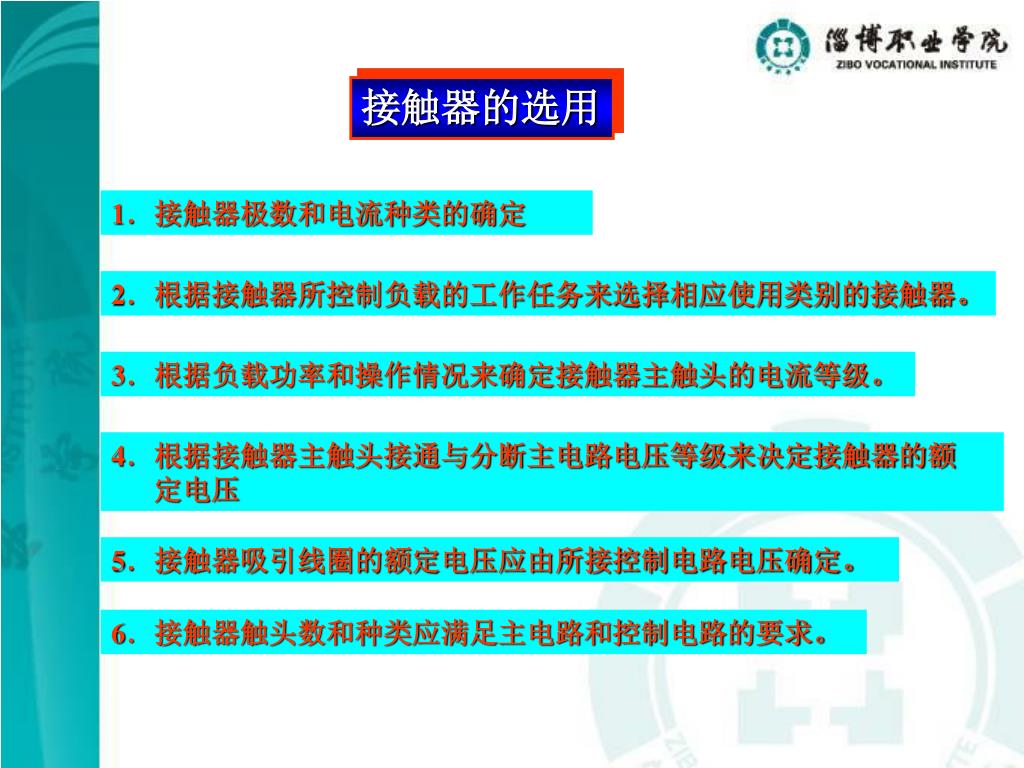

  5. 接触器的选用 1．接触器极数和电流种类的确定 2．根据接触器所控制负载的工作任务来选择相应使用类别的接触器。 3．根据负载功率和操作情况来确定接触器主触头的电流等级。 4．根据接触器主触头接通与分断主电路电压等级来决定接触器的额 定电压 5．接触器吸引线圈的额定电压应由所接控制电路电压确定。 6．接触器触头数和种类应满足主电路和控制电路的要求。

  6. 热继电器 热继电器是电流通过发热元件加热使双金属片弯曲，推动执行机构动作的电器。主要用来保护电动机或其它负载免于过载以及作为三相电动机的断相保护

  7. 热继电器的选用 1）热继电器有三种安装方式，应按实际安装情况选择其安装型式。 2）原则上热继电器的额定电流应按电动机的额定电流选择。 3）在不频繁起动的场合，要保证热继电器在电动机起动过程中不产生误动作。 4）对于三角形接法电动机，应选用带断相保护装置的热继电器

  8. 熔断器 按结构分有：半封闭瓷插式、螺旋式、无填料封闭管式和有填料封闭管式熔断器。 螺旋式熔断器 有填料封闭管式熔断器 瓷插式熔断器

  9. 自恢复熔断器

  10. 1）熔断器类型的选择 2）熔断器额定电压的选择 3）熔体、熔断器额定电流的选择 4）熔断器额定电流的校验 熔断器的选用

  11. 主令电器 主令电器主要用来接通或断开控制电路，以发布命令或信号，改变控制系统工作状况的电器。常用的主令电器有控制按钮、行程开关、万能转换开关、主令控制器等。 控制按钮结构示意图 1-按钮 2-复位弹簧 3-常闭静触头 4-动触头 5-常开静触头

  12. 几款常用按钮

  13. 行程开关 行程开关又称限位开关，能将机械位移转变为电信号，以控制机械运动。种类按运动形式分为直动式、转动式；按结构分为直动式、滚动式、微动式。 微动开关

  14. 行程开关 直动式行程开关

  15. 行程开关 滚轮旋转式行程开关 滚轮式行程开关结构示意图

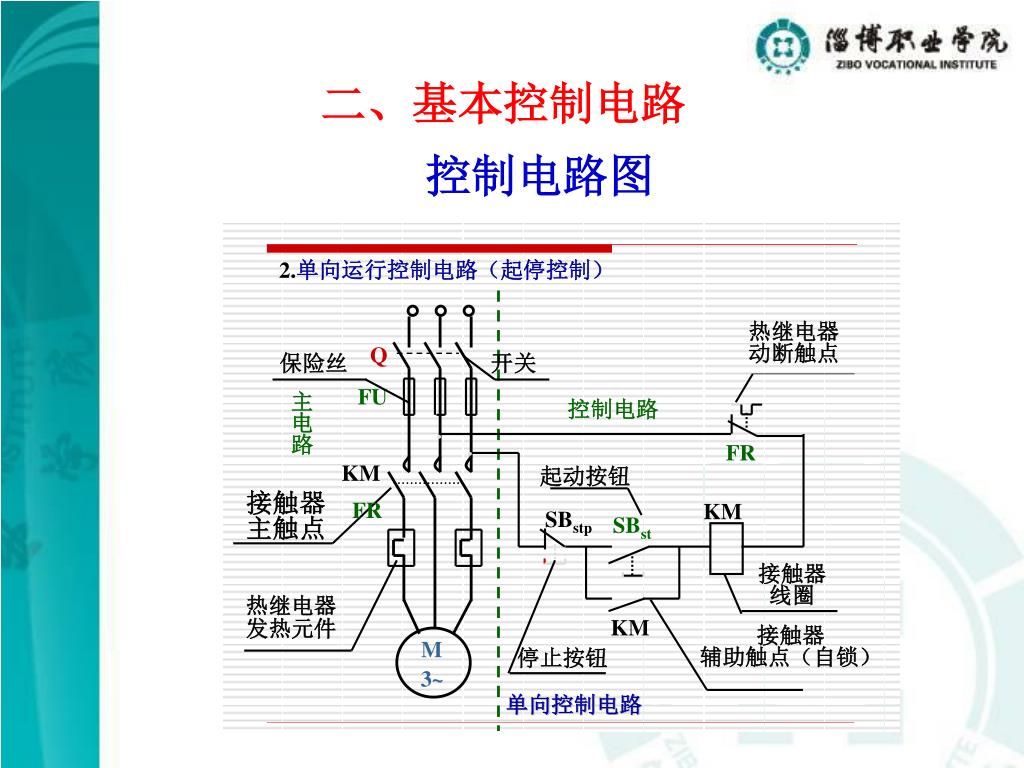

  16. 二、基本控制电路 控制电路图

  17. 控制电路原理 起动过程： 按下起动按钮SBst，接触器KM线圈通电，与并联的KM的辅助常开触点闭合，以保证松开按钮SBst后KM线圈持续通电，串联在电动机回路中的KM的主触点持续闭合，电动机连续运转，从而实现连续运转控制。

  18. 控制电路原理 停止过程： 按下停止按钮SBstp，接触器KM线圈断电，与SBst并联的KM的辅助常开触点断开，以保证松开按钮SBstp后KM线圈持续失电，串联在电动机回路中的KM的主触点持续断开，电动机停转。

  19. 控制电路原理 保护过程： 起过载保护的是热继电器FR。当过载时，热继电器的发热元件发热，将其常闭触点断开，使接触器KM线圈断电，串联在电动机回路中的KM的主触点断开，电动机停转。同时KM辅助触点也断开，解除自锁。故障排除后若要重新起动，需按下FR的复位按钮，使FR的常闭触点复位（闭合）即可。

  20. 控制电路原理 保护过程： 与SBst并联的KM的辅助常开触点的这种作用称为自锁。 图示控制电路还可实现短路保护、过载保护和零压保护。 起短路保护的是串接在主电路中的熔断器FU。一旦电路发生短路故障，熔体立即熔断，电动机立即停转。

  21. 控制电路原理 保护过程： 起零压（或欠压）保护的是接触器KM本身。当电源暂时断电或电压严重下降时，接触器KM线圈的电磁吸力不足，衔铁自行释放，使主、辅触点自行复位，切断电源，电动机停转，同时解除自锁。

  22. 任务二 三相异步电动机的正反转控制 电机控制技术在工业上最广泛的应用是电动机转动控制，也是学生学习电机控制技术课程应该掌握的重点内容，下面电动机双向转动控制应用电路。

  23. 正反转控制线路

  24. 正反转控制线路 三相异步电动机正反转控制电路 a)无互锁电路 b)具有电气互锁电路 c)具有双重互锁电路

  25. 正反转控制原理 正向起动过程： 按下起动按钮SBF，接触器KM1线圈通电，与SBF并联的KM1的辅助常开触点闭合，以保证KMl线圈持续通电，串联在电动机回路中的KM1的主触点持续闭合，电动机连续正向运转。

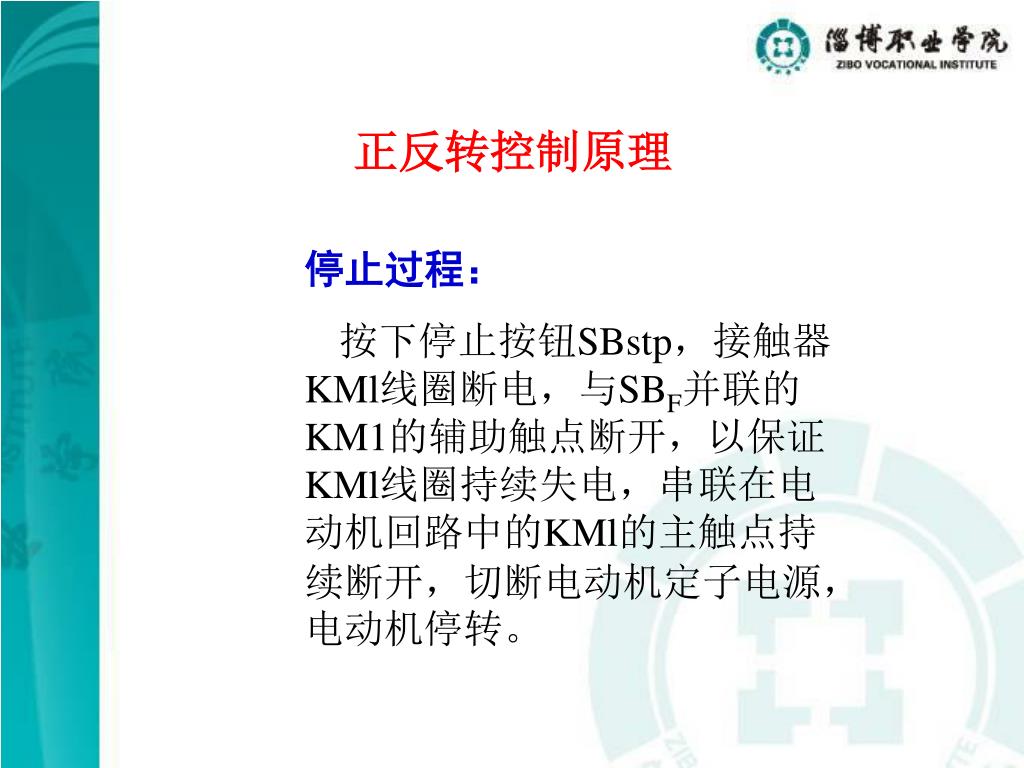

  26. 正反转控制原理 停止过程： 按下停止按钮SBstp，接触器KMl线圈断电，与SBF并联的KM1的辅助触点断开，以保证KMl线圈持续失电，串联在电动机回路中的KMl的主触点持续断开，切断电动机定子电源，电动机停转。

  27. 正反转控制原理 反向起动过程： 按下起动按钮SBR，接触器KM2线圈通电，与SBR并联的KM2的辅助常开触点闭合，以保证KM2线圈持续通电，串联在电动机回路中的KM2的主触点持续闭合，电动机连续反向运转。

  28. 正反转控制原理 特别注意: KM1和KM2线圈不能同时通电，因此不能同时按下SBl和SB2，也不能在电动机正转时按下反转起动按钮，或在电动机反转时按下正转起动按钮。如果操作错误，将引起主回路电源短路。

  29. 正反转控制原理 带电气联锁的正反转控制电路 将接触器KM1的辅助常闭触点串入KM2的线圈回路中，从而保证在KMl线圈通电时KM2线圈回路总是断开的；将接触器KM2的辅助常闭触点串入KM1的线圈回路中，从而保证在KM2线圈通电时KMl线圈回路总是断开的。这样接触器的辅助常闭触点KMl和KM2保证了两个接触器线圈不能同时通电，这种控制方式称为联锁或者互锁，这两个辅助常开触点称为联锁或者互锁触点

  30. 电气、机械联锁的正反转控制电路

  31. 正反转控制原理 操作注意问题： 电路在具体操作时，若电动机处于正转状态要反转时必须先按停止按钮SB3，使联锁触点KMl闭合后按下反转起动按钮SB2才能使电动机反转；若电动机处于反转状态要正转时必须先按停止按钮SB3，使联锁触点KM2闭合后按下正转起动按钮SBl才能使电动机正转。

  32. 学习情境五 内容结束 谢谢观看
