项目九温度控制

辽宁机电职业技术学院 项目九温度控制制作人：王洪庆白天明

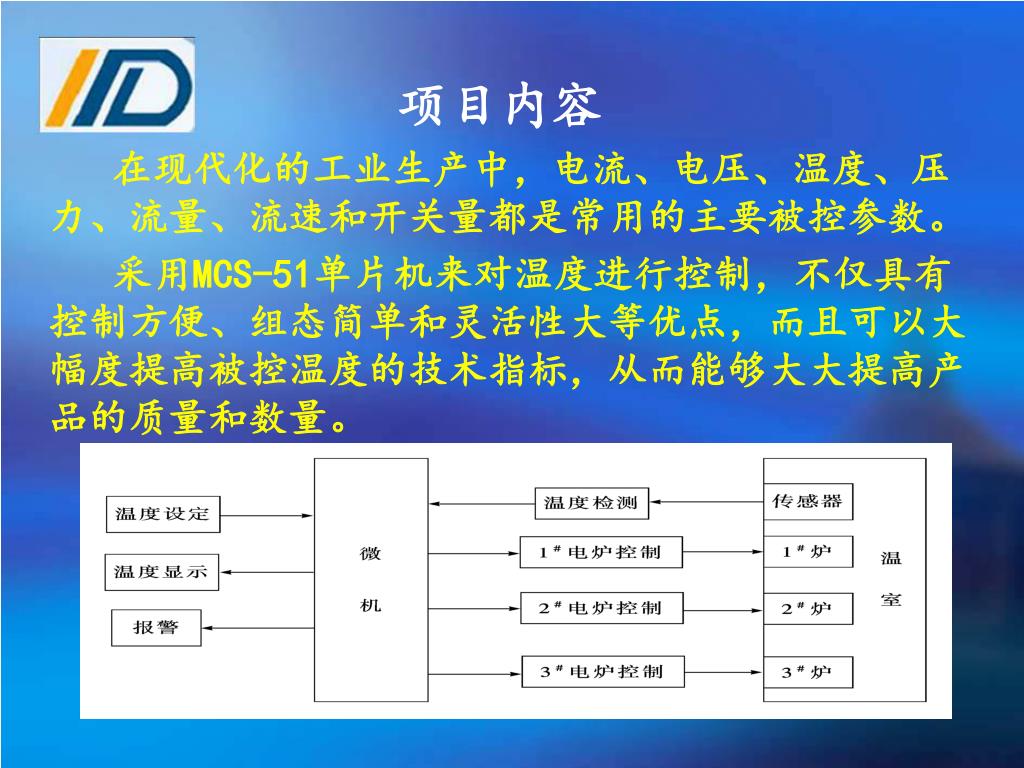

项目内容 在现代化的工业生产中，电流、电压、温度、压力、流量、流速和开关量都是常用的主要被控参数。采用MCS-51单片机来对温度进行控制，不仅具有控制方便、组态简单和灵活性大等优点，而且可以大幅度提高被控温度的技术指标，从而能够大大提高产品的质量和数量。

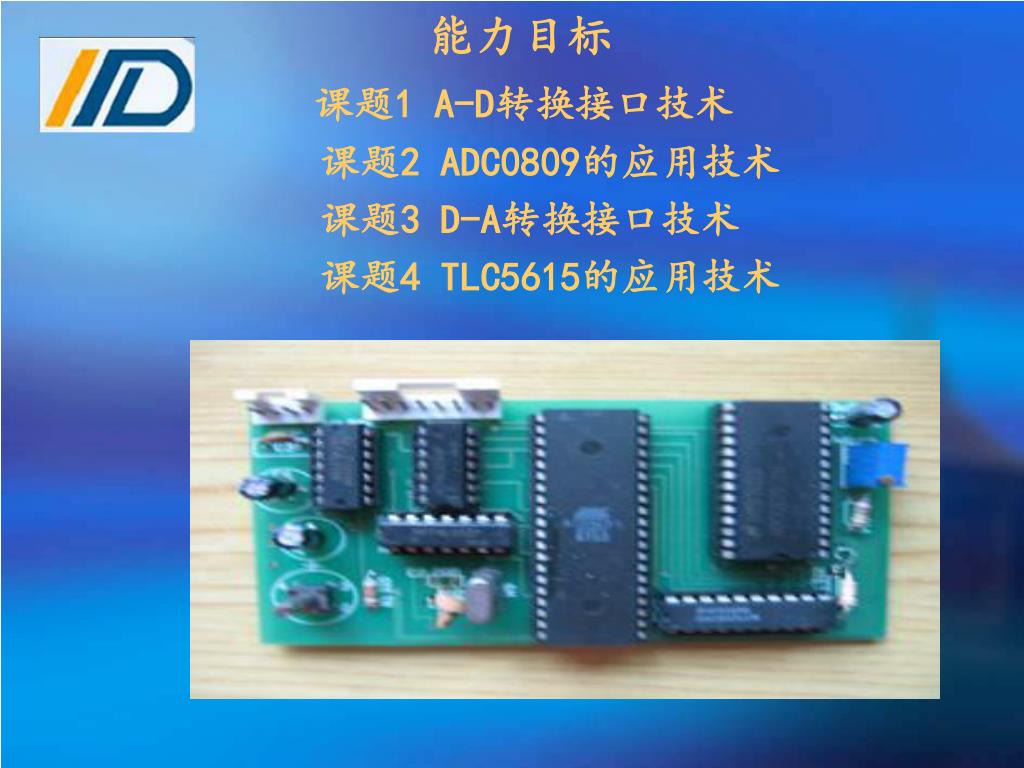

能力目标 课题1 A-D转换接口技术课题2 ADC0809的应用技术课题3 D-A转换接口技术课题4 TLC5615的应用技术

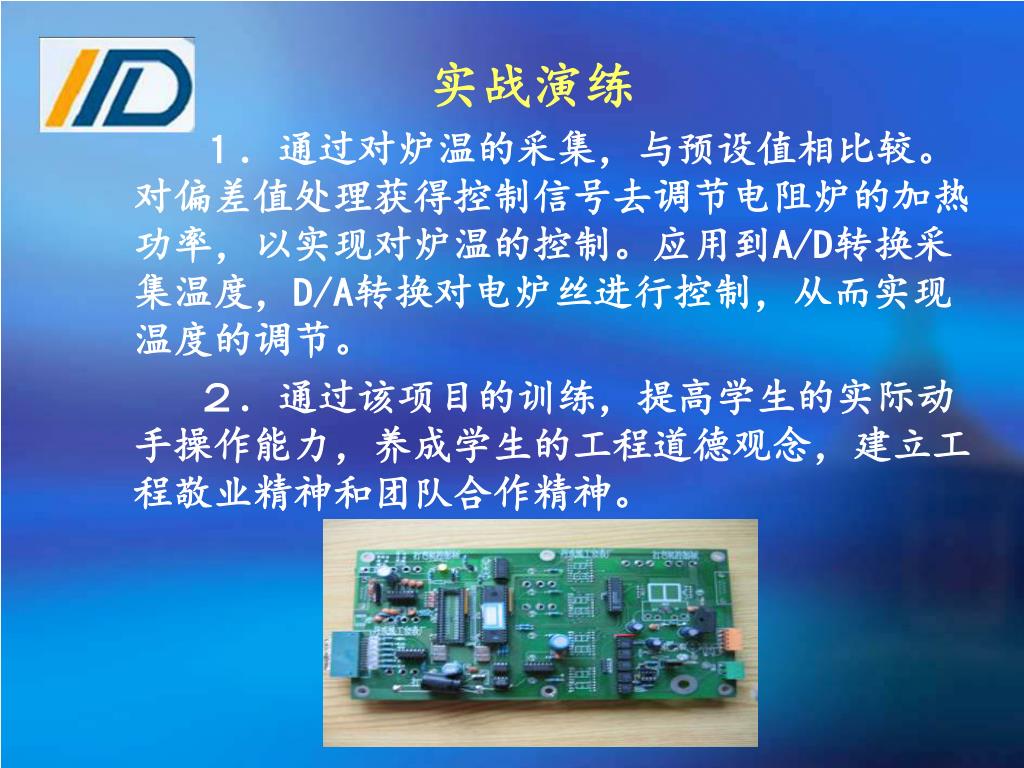

实战演练 １．通过对炉温的采集，与预设值相比较。对偏差值处理获得控制信号去调节电阻炉的加热功率，以实现对炉温的控制。应用到A/D转换采集温度，D/A转换对电炉丝进行控制，从而实现温度的调节。２．通过该项目的训练，提高学生的实际动手操作能力，养成学生的工程道德观念，建立工程敬业精神和团队合作精神。

课题4 TLC5615的应用实验

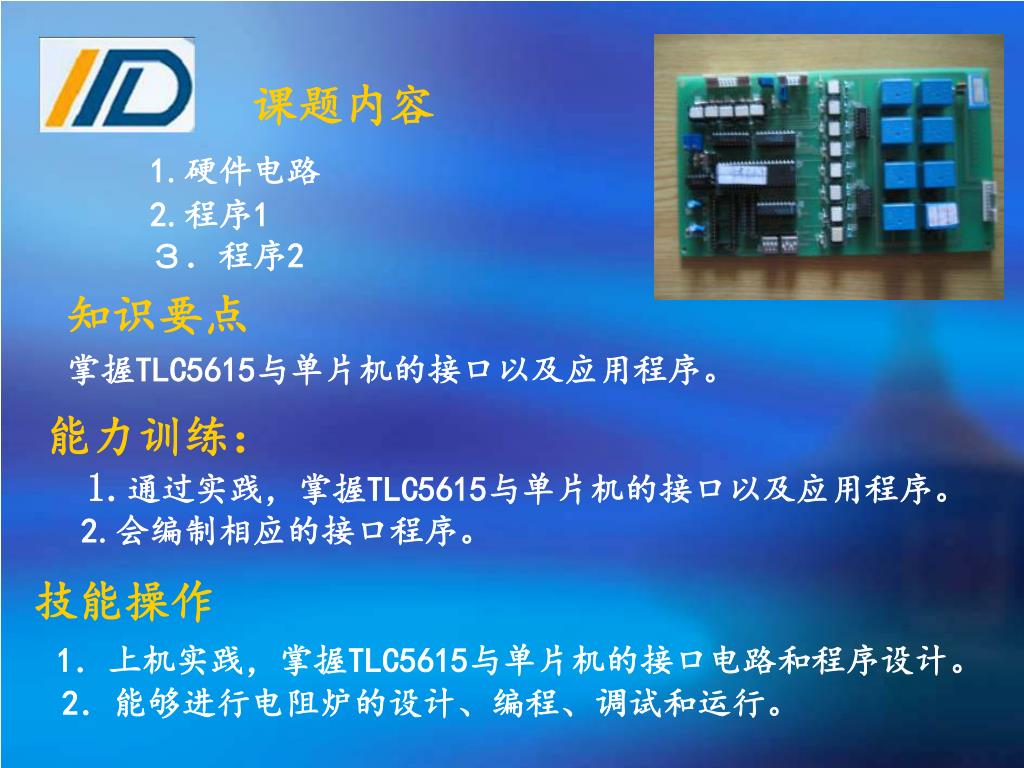

课题内容 1.硬件电路 2.程序1 ３．程序2 知识要点 • 掌握TLC5615与单片机的接口以及应用程序。能力训练： 1.通过实践，掌握TLC5615与单片机的接口以及应用程序。 2.会编制相应的接口程序。技能操作 1．上机实践，掌握TLC5615与单片机的接口电路和程序设计。 2．能够进行电阻炉的设计、编程、调试和运行。

一、硬件电路

二、程序1 采用12位数据格式 通讯形式采用模拟串行协议，主要依据是串行通讯的方式0时序。待进行D/A转换的数据在（R6R7）中，（R6）为高2位，（R7）为低8位中。（1）参考程序 ORG 0000H LJMP MAIN DIO BIT P3.0 ；数据线 CLK BIT P3.1 ；时钟线 CS BIT P2.7 ；片选线 BIT_CNT DATA 32H ORG 0030H MAIN：MOV A，R7 ；取低位 MOV B，#0 CLR C

RLC A ；数据格式调整 XCH A，B RLC A XCH A，B RLC A XCH A，B RLC A SWAP A ；待发送的数据调整到高4位 SETB CLK CLR CS ；片选中TLC5615 MOV BIT_CNT，#4 ；先发送高4位 LCALL TRN ；发送 MOV A，B ；再发送低8位 MOV BIT_CNT，#8

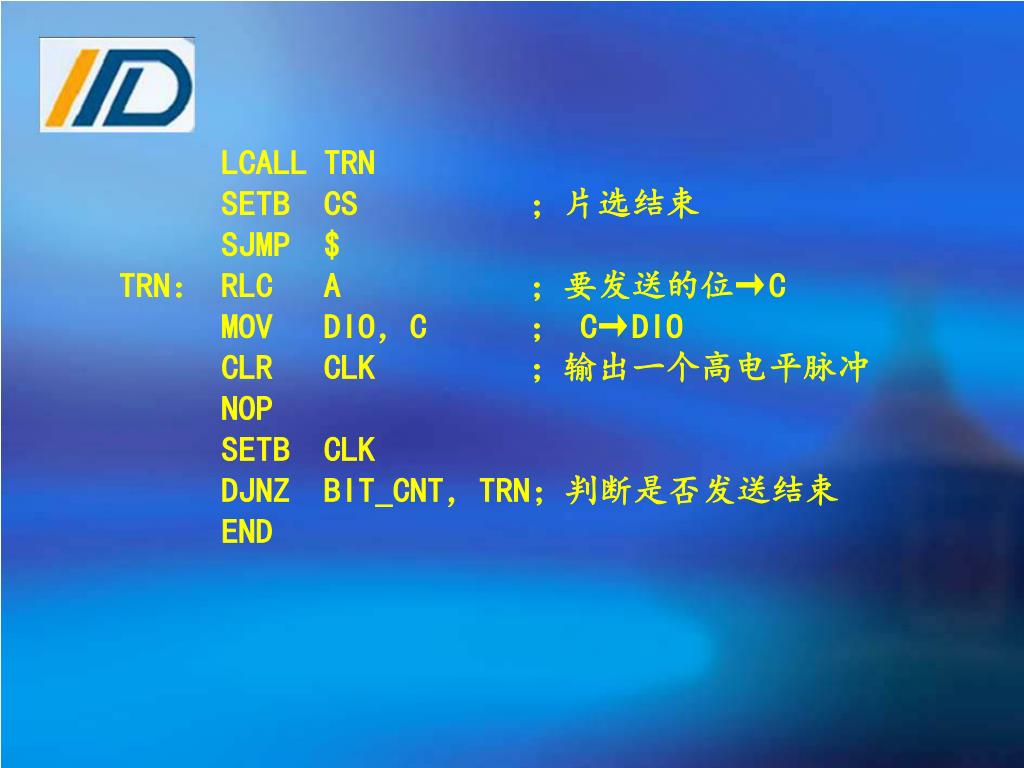

LCALL TRN SETB CS ；片选结束 SJMP $ TRN： RLC A ；要发送的位→C MOV DIO，C ； C→DIO CLR CLK ；输出一个高电平脉冲 NOP SETB CLK DJNZ BIT_CNT，TRN；判断是否发送结束 END

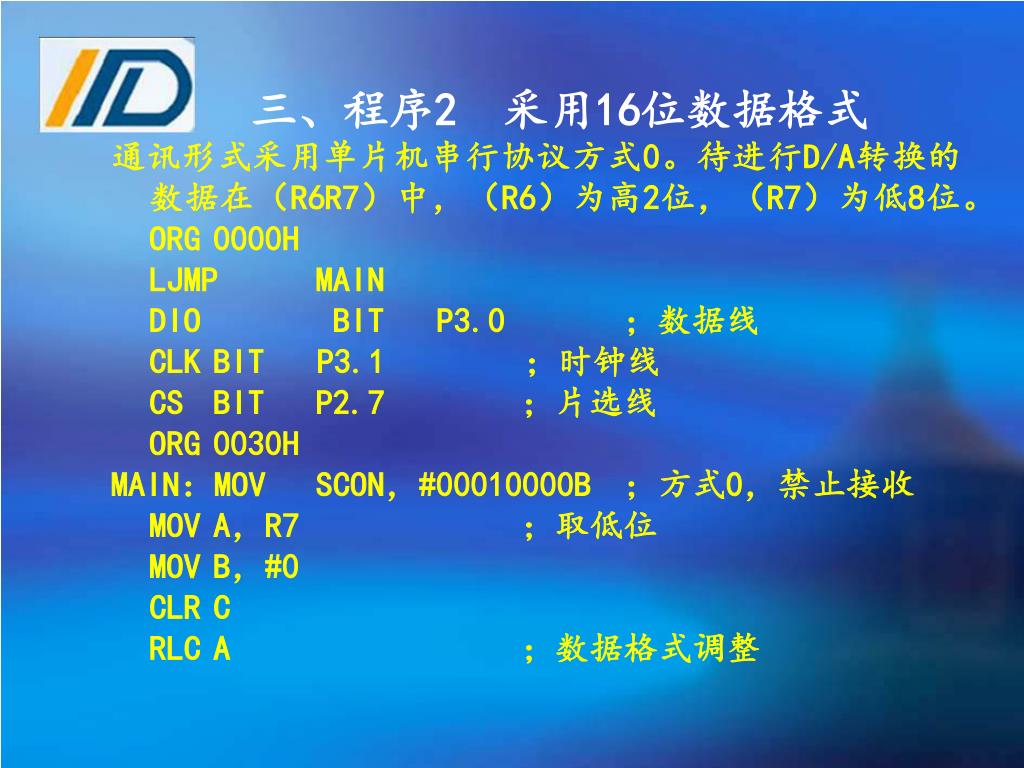

三、程序2 采用16位数据格式 通讯形式采用单片机串行协议方式0。待进行D/A转换的数据在（R6R7）中，（R6）为高2位，（R7）为低8位。 ORG 0000H LJMP MAIN DIO BIT P3.0 ；数据线 CLK BIT P3.1 ；时钟线 CS BIT P2.7 ；片选线 ORG 0030H MAIN：MOV SCON，#00010000B ；方式0，禁止接收 MOV A，R7 ；取低位 MOV B，#0 CLR C RLC A ；数据格式调整

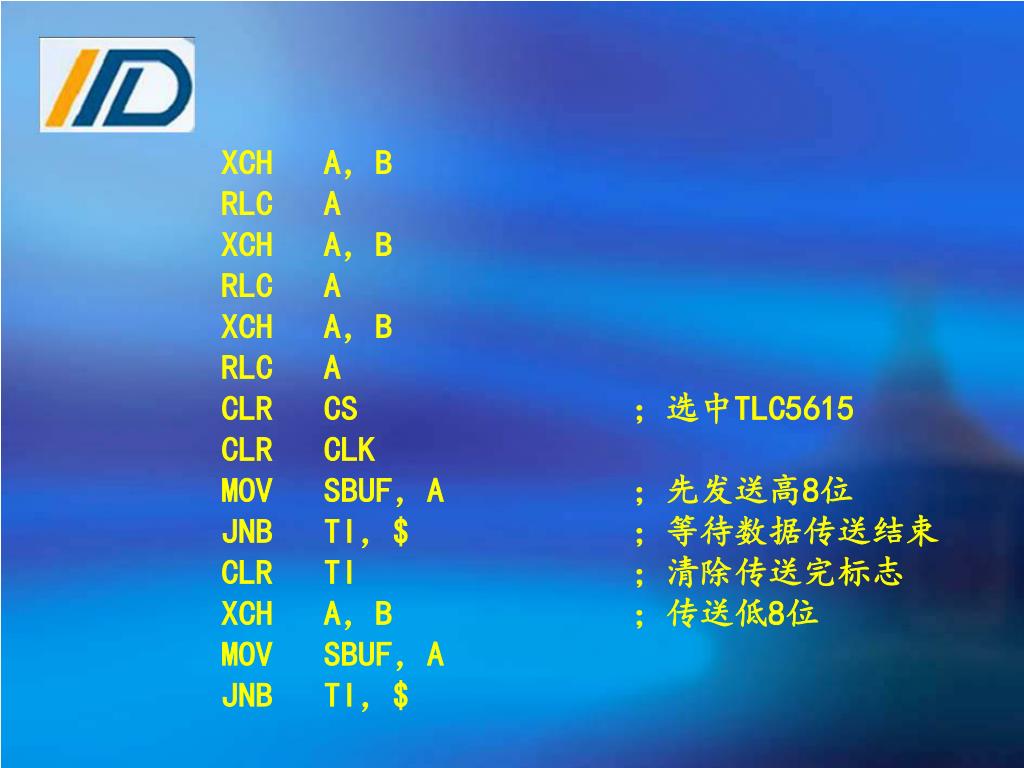

XCH A，B RLC A XCH A，B RLC A XCH A，B RLC A CLR CS ；选中TLC5615 CLR CLK MOV SBUF，A ；先发送高8位 JNB TI，$ ；等待数据传送结束 CLR TI ；清除传送完标志 XCH A，B ；传送低8位 MOV SBUF，A JNB TI，$

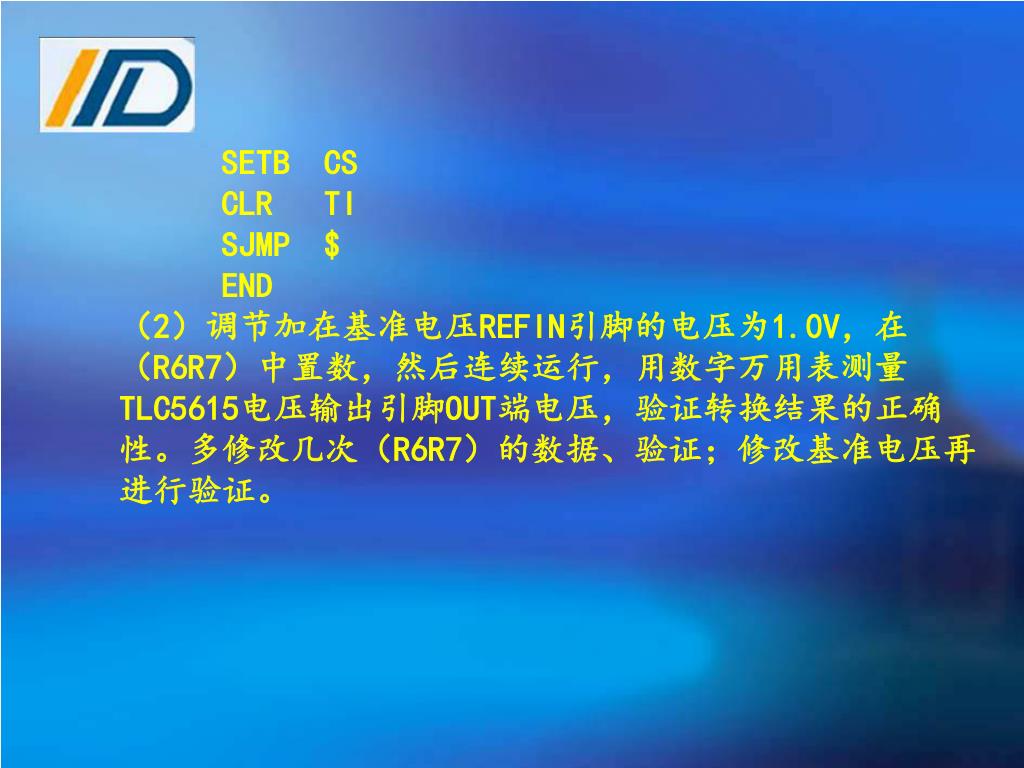

SETB CS CLR TI SJMP $ END （2）调节加在基准电压REFIN引脚的电压为1.0V，在（R6R7）中置数，然后连续运行，用数字万用表测量TLC5615电压输出引脚OUT端电压，验证转换结果的正确性。多修改几次（R6R7）的数据、验证；修改基准电压再进行验证。

谢谢！
