  1. 应用在楼宇建筑领域的高效水泵 威乐高效水泵在建筑节能中的应用展示

  2. “……1905年，我父亲当时的想法并不是要去开发出一台水泵，而只是为了改善人们使用煤火取暖的艰难生活条件……”“……1905年，我父亲当时的想法并不是要去开发出一台水泵，而只是为了改善人们使用煤火取暖的艰难生活条件……” Jochen Opländer博士，威乐公司监事会名誉主席 图片位于：威乐（欧洲）股份有限公司德国多特蒙德总部

  3. 威乐的高效产品研发历程 • 建筑领域中已经改变我们生活的重大产品创新 • 1928年研发了世界上第一台采暖循环增压泵 • 1949年研发了世界上第一台小型深井泵 • 1988年研发了世界上第一台完全电控采暖循环泵 • 2001年研发了世界上第一台可同时用于空调和供热领域的高效水泵 • 2009年研发了世界上第一台节能达到90%的A级能效泵 Stratos PICO • 2009年研发了世界上第一套楼宇离心泵分离控制系统 - Wilo-Geniax • ……

  4. 威乐公司介绍 • 根植于家族传统的跨国企业 • 业务网络遍布70多个国家 • 在全球拥有60多家子公司 • 员工人数超过6,200名 • 年销售额超过11亿欧元 • 新成立了Caspar Ludwig Opländer基金会 生产基地 分公司

  5. 威乐（中国）销售网络覆盖全国 目前，威乐在中国分为5大销售区域，拥有14家分公司，130多名专业的销售工程师和服务工程师.共有200多家经销商,形成全方位的销售和服务网络。

  6. 威乐（中国）新生产基地 • 新厂地址：北京赵全营兆丰工业开发区，毗邻京承高速路 • 占地面积：72亩 • 即将获得美国节能建筑金级认证（LEED） • 扩大产能、完善供应链、深化本地化应用 • 2012年9月正式开放，并成为威乐的全球化生产基地之一

  7. 我们同样关注于建筑节能

  8. 我们一直的发展方向 • 提供建筑所用水泵系统的高效节能解决方案 • 温室效应对于地球的影响愈发严重 • 城市化进程还将日益增长，对能源的依赖也越来越重 • 楼宇建筑能耗占据城市总能耗的比重也在变大 • 不可再生资源的供应将持续减少 • 电力成本将随之增加 • 可再生能源的利用将显著增多 • 政府及法律对可再生、环保型产品的支持 • 老旧建筑的改造及新兴建筑对高效产品的需求 • 运行成本将成为所有客户关注的焦点 • … … 交通（31%） 工业（28%） 楼宇（41%）

  9. 应用在楼宇供水及暖通空调系统的高效水泵 应用在楼宇供水系统和暖通空调系统的威乐高效水泵

  10. Helix high-pressure multistage pump • 采用IE 2标准的高效电机 • 独有的3-D叶轮设计使效率比普通叶轮提高15% • 比普通水泵的流量增加10%，扬程增加33% • 采用X机械密封，缩短70%的维护检修时间 Wilo high efficiency solution

  11. Helix high-pressure multistage pump 符合国际标准的高效水泵 国际水泵行业中的通用高效标准是以韩国的KEMCO认证和欧盟的EuP标准做为基准的。 Helix水泵已经获得了Eup和KEMCO认证.

  12. Helix high-pressure multistage pump • 3-D高效叶轮 • 获得专利的3-D设计使每级高压叶轮保持在同样高的效率水平。 卫生级考虑 • 在每一液体可能停留之处没有死角。 • 光滑材质表面和耐腐蚀不锈钢防止液体粘附。 • 采用奥氏体AISI304L不锈钢更加坚固并防止腐蚀 Wilo high efficiency solution

  13. Helix high-pressure multistage pump 进一步降低维护的时间成本 采用X机械密封，可以减少70 %售后服务维护工作所需的时间。 X-Seal集装式密封系统 Wilo high efficiency solution

  14. Efficiency kW/h Helix hydraulics Conventional hydraulics 3-D-hydraulics + EFF1-motor 2-D-hydraulics + EFF2-motor 5 . 2 0 0 5 . 00 0 7 0 % 4 . 8 0 0 4. 6 0 0 -15 % 6 0 % 4 . 4 0 0 4 . 2 0 0 Q [m³/h] 4 . 0 0 0 5 0 % 0 4 8 1 2 1 6 20 24 28 32 36 Helix high-pressure multistage pump 更高的效率，带来更大的节能效果 Comparative measurement of hydraulics efficiency Comparative measurement of energy consumption Wilo high efficiency solution

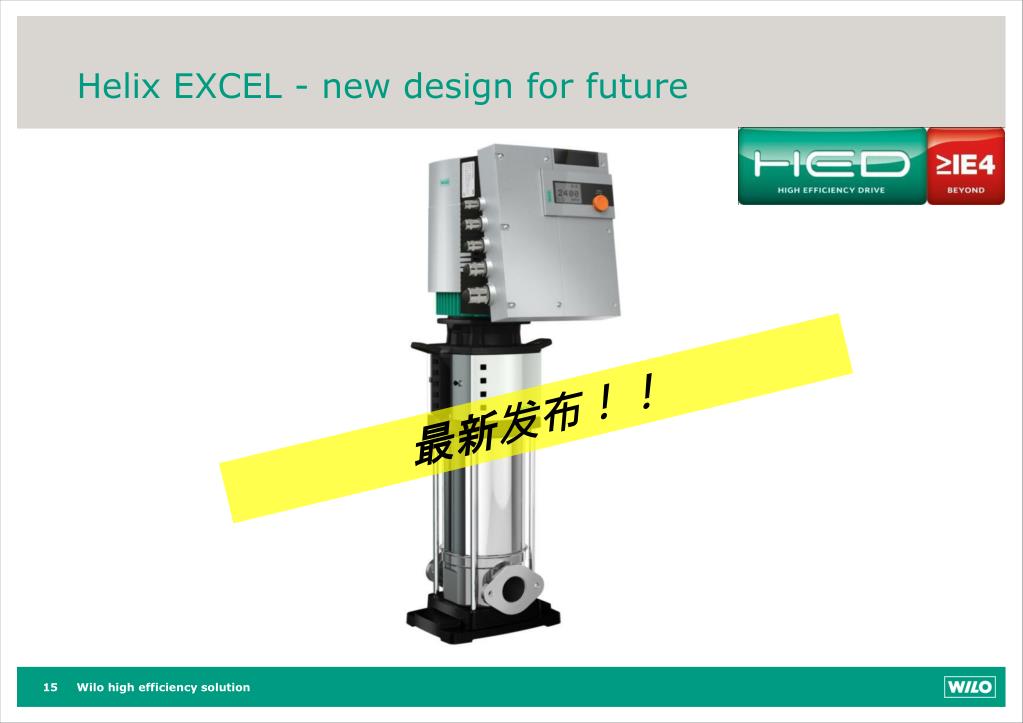

  15. Helix EXCEL - new design for future 最新发布！！ Wilo high efficiency solution

  16. Wilo StratosGiGA – High efficiency pump Wilo high efficiency solution

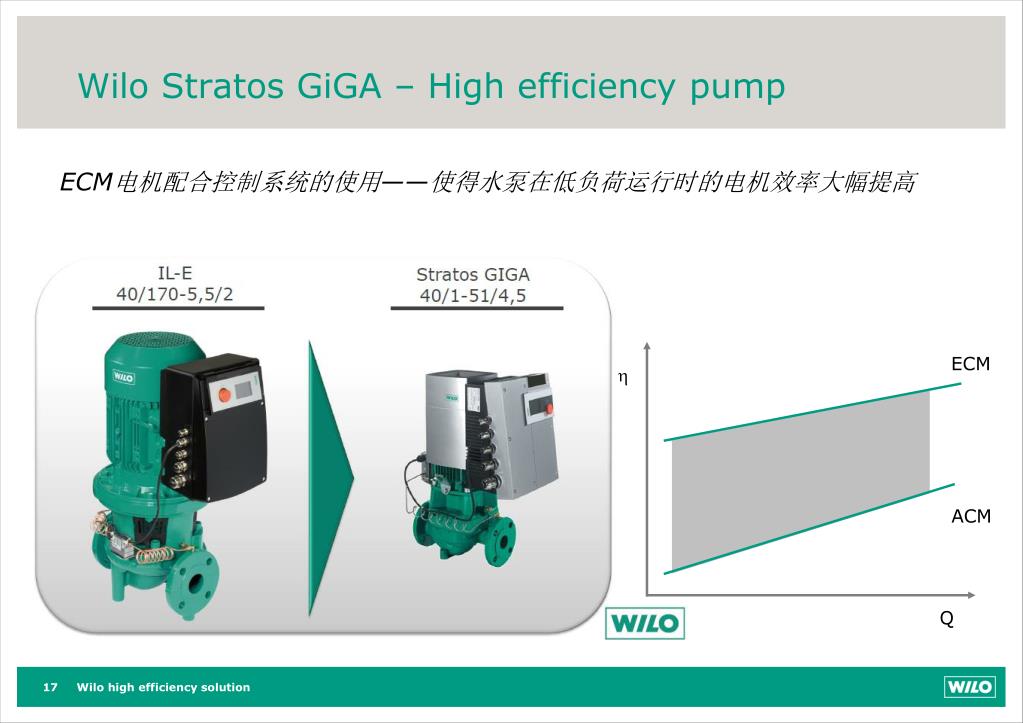

  17. ECM Q ACM Wilo StratosGiGA – High efficiency pump ECM电机配合控制系统的使用——使得水泵在低负荷运行时的电机效率大幅提高 Wilo high efficiency solution

  18. Wilo StratosGiGA – High efficiency pump 集成符合节能运行原理的控制模式 —— 通过本身的流量变化，可以自动调整工作点降低扬程以符合暖通空调系统的运行状况。 Wilo high efficiency solution

  19. 独有的一键式红钮液晶屏控制 所有的设置均可通过红钮进行； 通过红钮进行的参数设定可以液晶屏上相应显示，确保设置的准确无误； 系统会根据系统变化自动调整工作模式，并记录错误信息及产生时间，运行状态等； 所有当前的水泵运行信息都能显示在液晶屏上，如水泵转速，运行模式，当前工作状况，故障代码等等。 Wilo StratosGiGA – High efficiency pump Wilo high efficiency solution

  20. Wilo StratosGiGA – High efficiency pump Wilo high efficiency solution • 可直接连接楼宇自控系统的 • IF-module • 多达32项模拟信号输出，全面提供水泵运行状况 • 和水泵完美契合，不需外部零件，不需要增加接线，不需额外空间，不需额外电流负载 • 高数据传输速度 • 目前可用的IF 模块支持以下通信协议（PLR, LON, Modbus, BACnet, CAN）

  21. Wilo Stratos Pico – High efficiency pump

  22. Wilo Stratos Pico – High efficiency pump • 全面超过A级能效对于水泵的要求（参考欧洲泵制造业协会标准）: • 水泵采用永磁无刷电子整流电机，配合变频控制和夜间模糊控制技术 • 水泵运行的最小功耗仅为3瓦 • 与普通水泵相比，节能超过90% 这就意味着，作为家用小型的供暖循环泵，原本每户需要每采暖季花费60欧元的电费，如今仅仅需要9欧元就可以了。 Wilo high efficiency solution

  23. Wilo Stratos Pico – High efficiency pump Stratos Pico水泵还集成了各种控制模式，以满足不同应用需求 用于散热器采暖（△PV） • 用于地板采暖（△PC） • 用于空调制冷（△PV） Wilo high efficiency solution

  24. Wilo Stratos Pico – High efficiency pump 紧凑的结构设计 （减小安装占地） 大尺寸液晶显示屏 （可同时显示设置的扬程，目前电耗，累计电耗，运行模式，自动排气，错误信息等功能） 一键设置红钮技术 （所有设置一键完成） 水泵自带保温外壳 （进一步降低能耗） 快速接线端子 （防止触电危险） Wilo high efficiency solution

  25. For our future … Wilo high efficiency solution

  26. For our future … Wilo high efficiency solution

  27. Project Reference Project: Thermal Station of Main Building of the State Administration of Radio, Film and Television 项目名称：国家广电总局主楼热力站 Application: Heating System 应用：供热系统 原系统信息： 4*55kw 威乐新系统： 4*30kw 合同金额： CNY191,750 节能效果： 67% 回收周期： 1.5年 Wilo high efficiency solution

  28. Project Reference Project: The Nonferrous Metal Department State-owned Assets Supervision and Administration Commission of State Council 项目名称：国资委有色金属锅炉房 Application: Heating System 应用：供热系统 原系统信息： 2*45KW+2*75kw+2*110kw 威乐新系统： 2*30kw+2*45KW+2*75KW 合同金额： CNY585,721 节能效果： 40.97% 回收周期： 3.5年 Wilo high efficiency solution

  29. Project Reference Project: The Chinese Academy of Engineering 项目名称：中国工程院热力站 Application: Heating System 应用：供热系统 原系统信息： 2*30KW 威乐新系统： 2*22kw 合同金额： CNY77,111 节能效果： 42% 回收周期： 4.34年 Wilo high efficiency solution

  30. Project Reference Project: The Ministry of Health 项目名称：卫生部空调循环泵房 Application: Air-conditioning System 应用：供热系统 原系统信息： 3*11KW+3*55kW 威乐新系统： 2*11kw+4*45kW 合同金额： CNY404,043 节能效果： 43% 回收周期： 4.1年 Wilo high efficiency solution

  31. Project Reference Project: The Ministry of Foreign affairs 项目名称：外交部热力泵房和南配楼地下热力循环泵房 Application: Heating System 应用：供热系统 原系统信息： 1*44.21KW+3*75kW+2*9kW+4*7.5kW 威乐新系统： 2*7.5kw+2*37kW+2*15kW+4*11kW 合同金额： CNY476,984 节能效果： 48.5% 回收周期： 5.98年 Wilo high efficiency solution

  32. Project Reference Project: The Xinhua News Agency 项目名称：新华通讯社 Application: Heating System 应用：供热系统 原系统信息： 10*15kW+6*22kW+3*45kW 威乐新系统： 9*11kW+7*15kW+3*30kW 合同金额： CNY617,731 节能效果： 51.7% 回收周期： 2.77年 Wilo high efficiency solution

  33. Project Reference Project: The Chinese Academy of Social science 项目名称：中国社科院热力站 Application: Heating System 应用：供热系统 原系统信息： 2*10kW+2*18.5kW+2*22kW+2*37kW 威乐新系统： 2*11kW+2*15kW+2*18.5kW+2*37kW 合同金额： CNY355,499 节能效果： 25.6% 回收周期： 10年 Wilo high efficiency solution

  34. Project Reference – Highlight Project: Short introduction of district heating renovation in Jinzhong 项目名称：晋州热力集团区域供热改造项目 Application: Heating System 应用：供热系统 系统信息： 供热面积共计880万平米 换热站共计191个 使用威乐水泵型号IL/Helix/Stratos 改造前耗电量 2.10 RMB/m2 改造后耗电量 0.91 RMB/m2(使用IL泵） 改造后耗电量 0.19 RMB/m2 (使用Stratos泵） 每年节约电费 9,940,000 RMB Wilo high efficiency solution

  35. How can be saved so much electrical energy? 热力站循环泵节能改造: 冷备泵组（不设备用泵），不设多余的阀门和止回阀，集中式水处理统一供应等。  每台泵的扬程从30米降到15-20米。 Compact & small heating station in container

  36. How can be saved so much electrical energy? 2. 小型的换热站和二次热网系统采用高智能化的Wilo Stratos水泵，实现电子自动控制，从而使水泵电费从每年的2.10 RMB/m2降低到0.19 RMB/m2 Wilo Stratos pumps Mini heating station

  37. How can be saved so much electrical energy? 3. 集中水处理设备和补水设置，提升管路系统的效率  节能的情况下使得管路的泄漏量大幅度减小，从而使补水量降低，泄漏量从1%-2%降低到0.1%。 Booster set for replenishing water supply

  38. 我们可以成为您节能改造的最佳合作伙伴，与您同行我们可以成为您节能改造的最佳合作伙伴，与您同行 • 我们在水泵开发和楼宇暖通空调应用中，已经有超过一百年的经验积累 • 我们超过75%的营业额全部来源自服务于建筑楼宇的水泵 • 我们是暖通空调用泵的创造者和行业标尺，我们一直的努力都是为了持续给我们的客户提供更高效和节能的水泵 • 我们不仅仅只是关注设计水泵本身，还持续开发各种完美的控制系统，更高效的电机及更智能的运行模式 • 我们秉承着德国制造技术的理念，着眼于产品质量，可以及时为您提供最优质的服务和解决方案
