  1. 水泥基渗透结晶防水防腐材料 贺蕾2012.02

  2. XYPEX总部

  3. 加拿大XYPEX总公司简介 XYPEX （赛柏斯）化学公司位于加拿大温哥华， 1969年XYPEX由二战时的军事用途而转为民用。 XYPEX2003年获得美国著名建筑杂志 《Architecture》评选的混凝土材料“王牌奖” 在水泥性能的研究和试验方面，一直保持世界领 先地位。 四十年来，XYPEX遍及五大洲100多个国家，服务 过数十万个工程，声誉斐然。

  4. 加拿大XYPEX化学公司是世界上最早研制生产水泥基渗透结晶型防水防腐材料的制造商及研究者之一；加拿大XYPEX化学公司是世界上最早研制生产水泥基渗透结晶型防水防腐材料的制造商及研究者之一； XYPEX产品通过ISO 9001：2001认证； XYPEX产品行销世界上100多个国家和地区，并在全世界有13个生产基地；北京城荣是经授权的大中华地区唯一生产厂及销售总代理； XYPEX产品在全世界有数十万个成功的工程实例。

  5. 北京城荣防水材料有限公司简介 北京城荣防水材料有限公司是XYPEX化 学公司授权在中国的总代理及唯一生产厂。 1993年开始在国内销售，1997年9 月，在北京建厂（现位于怀柔工业区）。 至今已在地铁，桥梁，民建，水利，港 工，核电等重腐蚀数千个工程上得到 成功的应用，尤其是一些重要的及标志 性工程上取得良好效果。 从2001年至2012年连续12年获得建设部 科技成果推广证书。

  6. Xypex 是什么? GB18445-20xx渗透结晶型防水防腐材料 其本质是无机催化剂，以水为载体，进入混凝土内部，催化从外界进去的水与混凝土内未水化或未完全水化的水泥颗粒，结晶生成枝蔓状晶体堵塞混凝土毛细管，提高混凝土的密实度。 更重要的是后期若由于外界环境使混凝土再出现裂缝，XYPEX又会重新催化水与未水化水泥颗粒，生成枝蔓状晶体堵塞混凝土毛孔，封闭裂缝。这种作用会一直循环往复进行，自动跟踪自愈裂缝及结构缺陷，最终提高混凝土耐久性。

  7. A 标准试件 在涂层50mm处切取的混凝土芯样，可见切面照片上呈现的氢氧化钙立方体和菱形六面体的胶凝体和微粒 B XYPEX涂刷过的试件 此为XYPEX涂刷后26天的混凝土，在深度为50mm处切取的试样内部照片。可见混凝土的毛细管中已生成致密的晶体

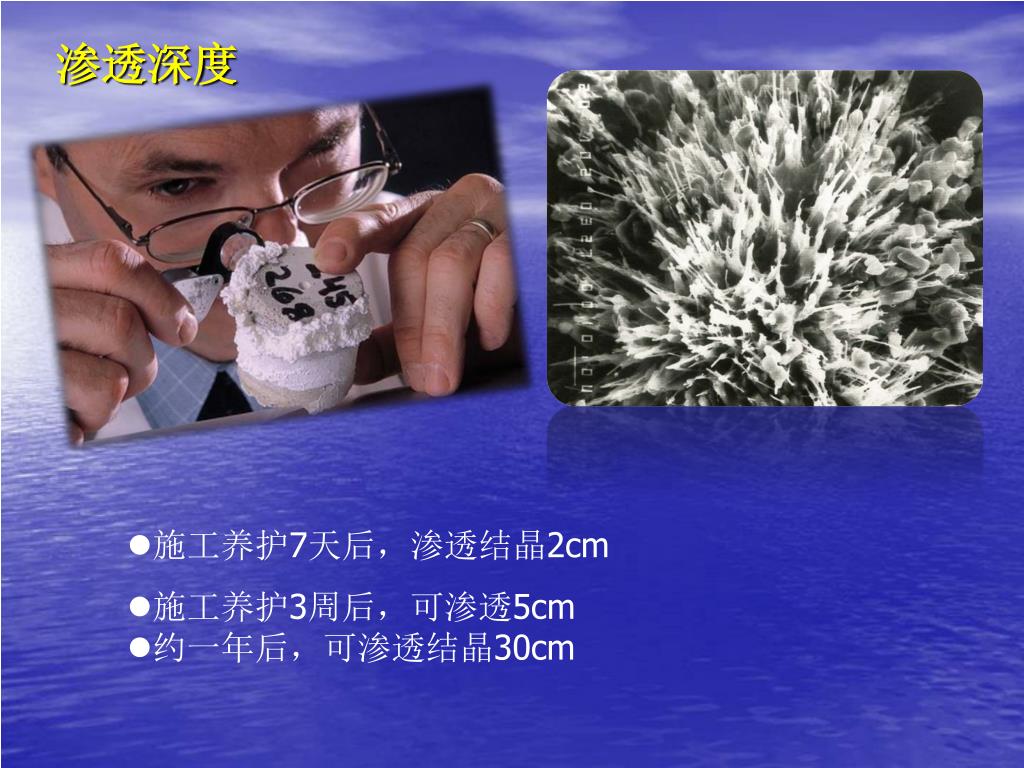

  8. 施工养护7天后，渗透结晶2cm • 施工养护3周后，可渗透5cm • 约一年后，可渗透结晶30cm 渗透深度

  9. 结晶体在混凝土内能生长多深?施工完3周后，结晶体可生长到混凝土内5cm处；日本一项实验，将xypex着色，涂刷养护后露天环境放置一年，经电镜观察，距xypex涂刷面30cm处可见结晶体。这表明结晶体在一年时间内可生长到混凝土内30cm深。结晶体在混凝土内能生长多深?施工完3周后，结晶体可生长到混凝土内5cm处；日本一项实验，将xypex着色，涂刷养护后露天环境放置一年，经电镜观察，距xypex涂刷面30cm处可见结晶体。这表明结晶体在一年时间内可生长到混凝土内30cm深。

  10. XYPEX渗透到混凝土内部的深度

  11. 北京城建科技促进会专家2001年评审意见 涂料可用在迎水面也可用在背水面，在潮湿状态下施工，施工方法简便。

  12. XYPEX(赛柏斯)Concentrate浓缩剂 浓缩剂为浅灰色粉末,与水混合涂刷或喷涂。 用于整体防水、防腐施工，及混凝土补强、修补裂缝等。 浓缩剂在地下室可采取干撒法施工，缩短工期。 XYPEX(赛柏斯)Modified增效剂 增效剂为浅灰色粉末，常与浓缩剂一起使用，作为第二涂层。 若单独用于结构表面,起防潮作用。 XYPEX产品

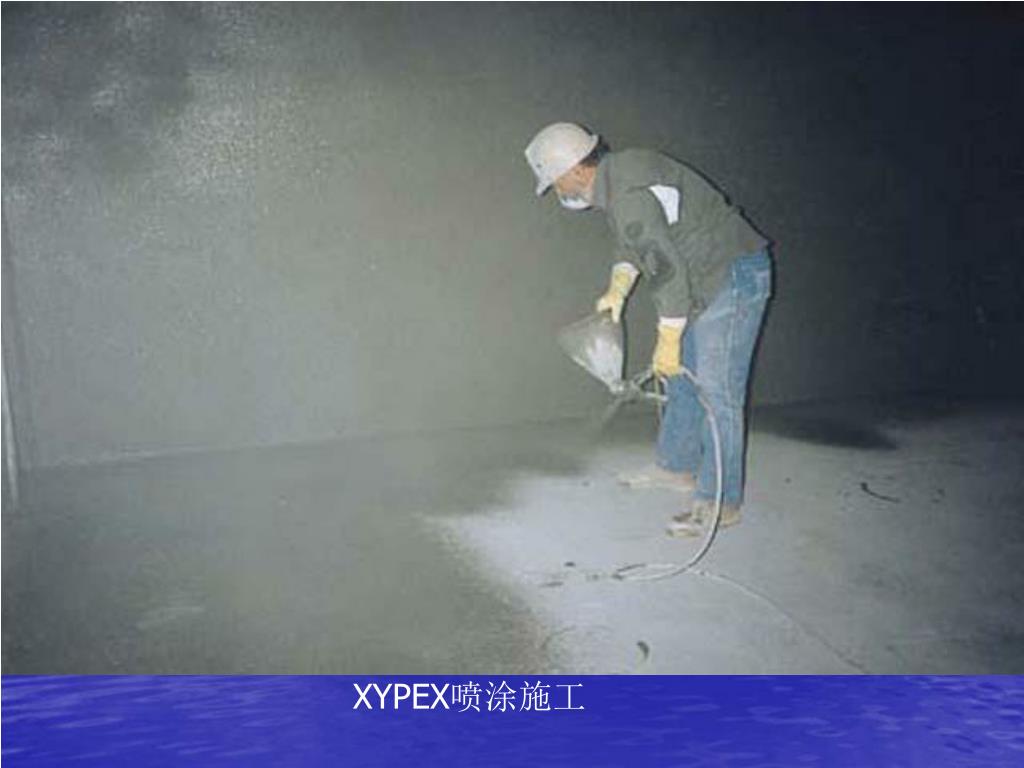

  13. XYPEX喷涂施工

  14. XYPEX(赛柏斯)Admix掺合剂 掺合剂为浅灰色粉末状，是以一定的掺量掺入 混凝土或砂浆中。 可有效提高混凝土的密实性及耐久性，若后期结 构出现裂缝，则可自愈，对混凝土长久的耐久性 有更大的贡献。 缩短施工工期，节约施工费，对气温及施工要求 灵活。 XYPEX(赛柏斯)Patch’N Plug堵漏剂 堵漏剂为浅灰色粉末，用于混凝土结构的冲击力较大的水流堵漏，而且一次堵好，终生不漏。 速凝、不收缩、高粘度。

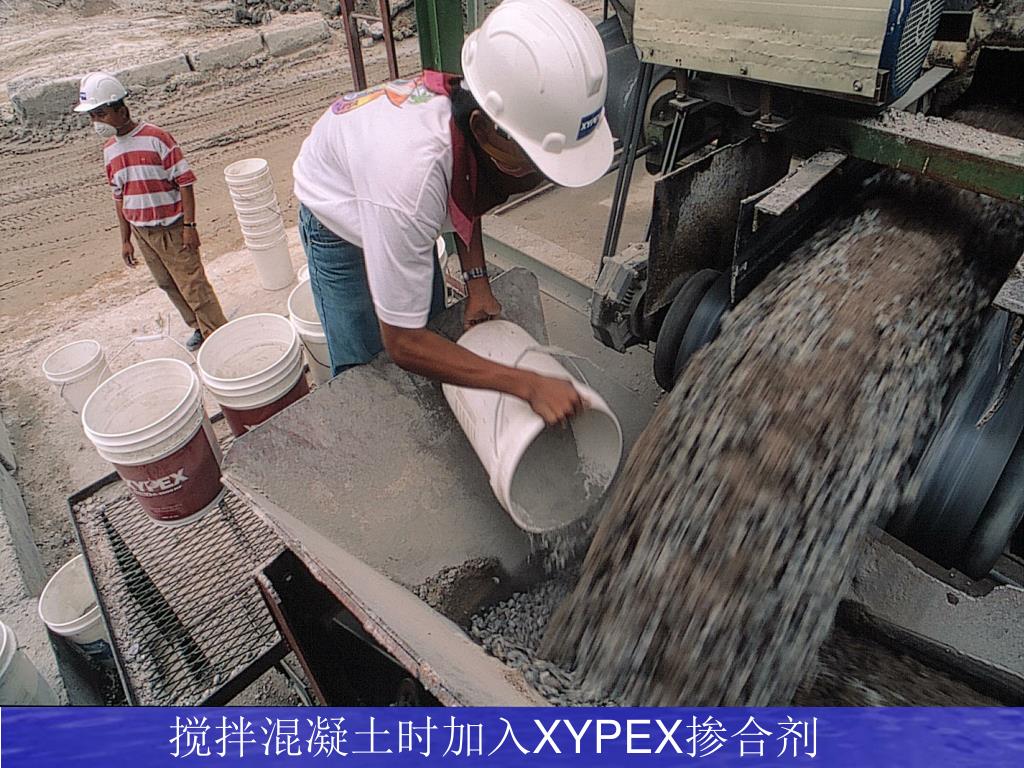

  15. 搅拌混凝土时加入XYPEX掺合剂

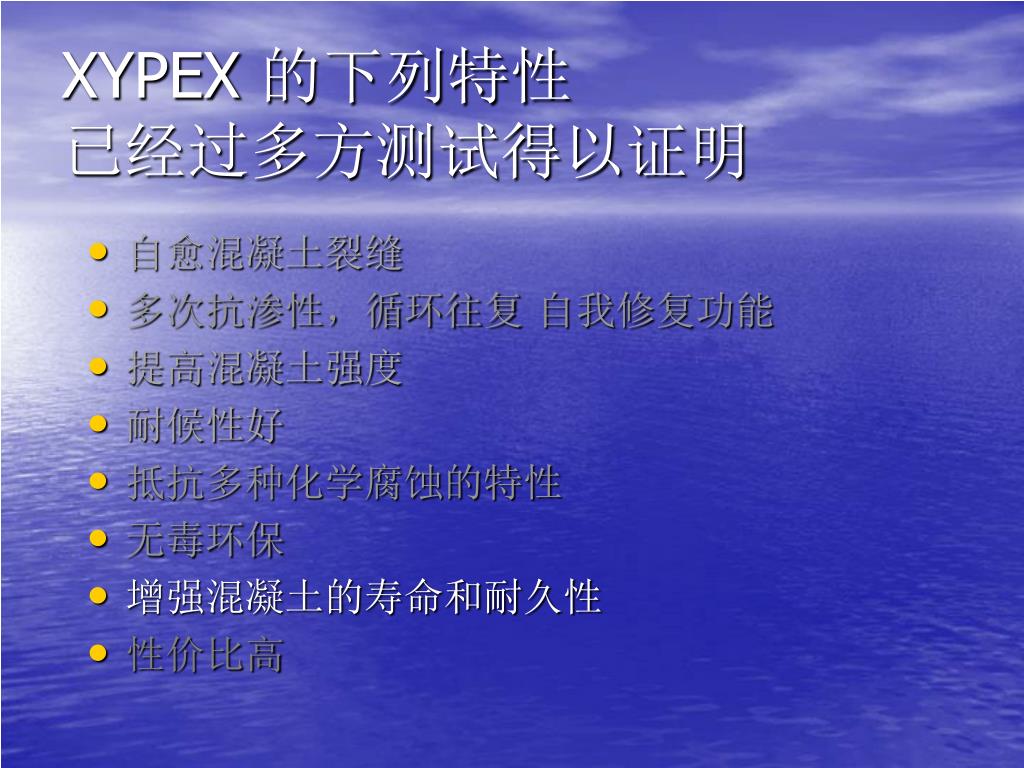

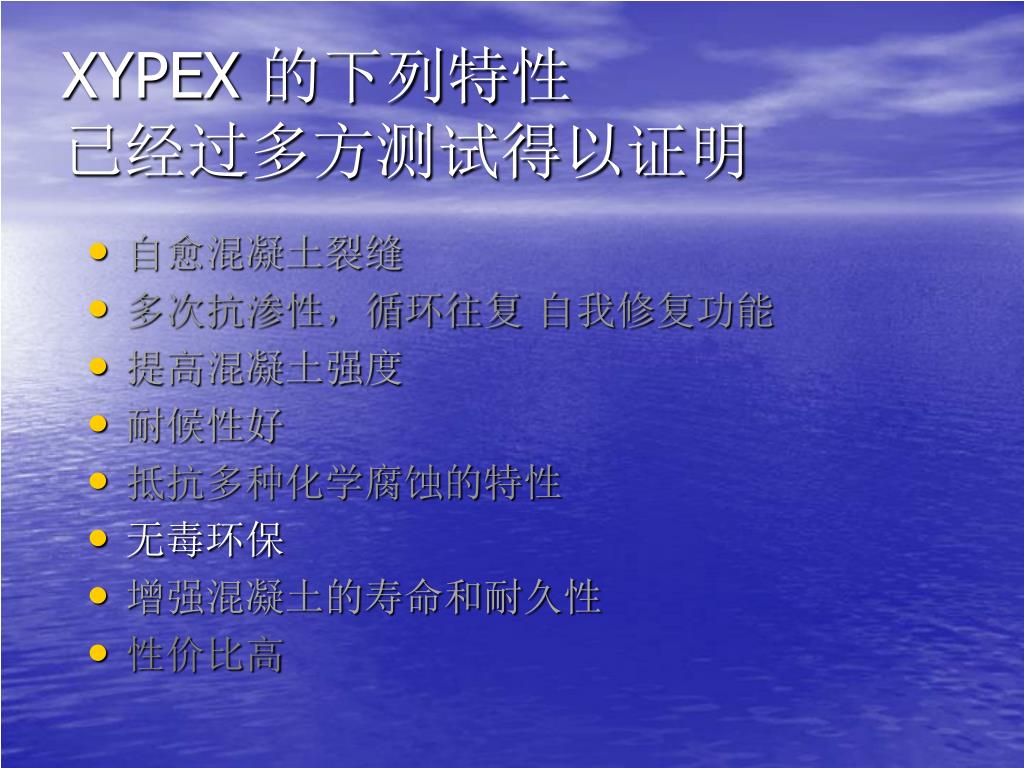

  16. XYPEX 的下列特性已经过多方测试得以证明 • 自愈混凝土裂缝 • 多次抗渗性，循环往复 自我修复功能 • 提高混凝土强度 • 耐候性好 • 抵抗多种化学腐蚀的特性 • 无毒环保 • 增强混凝土的寿命和耐久性 • 性价比高

  17. 有自愈的功能，后期自动跟踪修补裂缝 • 对小于0.4mm宽度的裂缝，涂刷即可使裂缝自愈 • 对大于0.4mm宽度的裂缝，涂刷可使裂缝自愈，只是需要较长时间；开U型槽填塞XYPEX会更快 4天以后 9天以后 这3副图是一个污水池的裂缝（0.5㎜左右）分别是涂刷1天后、涂刷4天后，涂刷9天后。可看到裂缝渗水的地方在逐渐自我修复，9天以后已完全封闭，干燥。

  18. 龟状裂缝 宽度0.4---1mm不等 自愈混凝土的裂缝

  19. XYPEX 的下列特性已经过多方测试得以证明 • 自愈混凝土裂缝 • 多次抗渗性，循环往复 自我修复功能 • 提高混凝土强度 • 耐候性好 • 抵抗多种化学腐蚀的特性 • 无毒环保 • 增强混凝土的寿命和耐久性 • 性价比高

  20. 7天砂浆试件抗渗测试结果

  21. 14天砂浆试件抗渗测试结果

  22. 试验结论 • XYPEX掺合剂的抗渗效果早期并不明显，但在后期抗渗效果提高明显，并且有很强的自愈性能。说明XYPEX掺合剂的抗渗效果是随时间缓慢增长； • 从表2可以看出，在以7天为一抗渗周期中，由于试验时间较短（28天，4个抗渗周期）砂浆中掺入2%与掺入3%XYPEX掺合剂的抗渗效果相差不明显； • 从表3可以看出，在以14天为一抗渗周期中，砂浆中掺入3%掺合剂的抗渗效果明显好于掺入2%掺合剂； • XYPEX掺合剂在砂浆中的抗渗效果后期好于前期，掺入3%好于2%。

  23. XYPEX循环自愈抗渗性能试验研究报告”清华大学水利水电工程系，北京XYPEX循环自愈抗渗性能试验研究报告”清华大学水利水电工程系，北京 “将XYPEX掺合剂按水泥用量的1.5%掺入； 每组试件（6个）分别按7、14、28天养护期进行循环抗渗测试，并与基准试件做对比； 7天养护期组共进行了12次测试； 14天养护期组共进行了6次测试； 28天养护期组共进行了6次测试； 测试结果显示，XYPEX处理过的试件整体抗渗能力比基准试件抗渗效果高，并且XYPEX试件在破坏内部结构后，可以在短时间（7、14天）内自我愈合，使混凝土再次具有很好的防渗能力（后一次均比前一次测试数据更高）。

  24. 日本Chubu区建筑局对XYPEX修复桥面裂缝的研究 • 测试受连续荷载的严重开裂桥板的XYPEX修复情况. 下图显示了XYPEX收缩裂缝的效果.

  25. 测试受连续荷载的严重开裂桥板的XYPEX修复情况测试受连续荷载的严重开裂桥板的XYPEX修复情况 • 从日本Chubu地区的Hokutoh高架国道混凝土桥板上取试件； • 1994年8月以1.2公斤/平方米涂刷XYPEX浓缩剂； • 1995年7月（施工后10个月）取得10个芯样，包括XYPEX处理段和未处理段； • 结果表明，XYPEX处理试件平均提高28%抗压强度，没裂缝； • 电镜实验中可看到裂纹中晶体增长。

  26. XYPEX 的下列特性已经过多方测试得以证明 • 自愈混凝土裂缝 • 多次抗渗性，循环往复 自我修复功能 • 提高混凝土强度 • 耐候性好 • 抵抗多种化学腐蚀的特性 • 无毒环保 • 增强混凝土的寿命和耐久性 • 性价比高

  27. XYPEX产品性能特点介绍 1 可长期耐受强水压 空白件与使用XYPEX的混凝土多次抗渗压力比较。 在图中可以看到使用XYPEX（蓝线条）的混凝土多次抗渗压力远远高于空白（粉线条）混凝土的多次抗渗压力的曲线。

  28. TEST #1 28 DAY STRENGTH TEST #2 28 DAY STRENGTH TEST #3 28 DAY STRENGTH Xypex 掺合剂提高混凝土强度测试结果

  29. XYPEX 的下列特性已经过多方测试得以证明 自愈混凝土裂缝 多次抗渗性，循环往复 自我修复功能 提高混凝土强度 耐候性好 抵抗多种化学腐蚀的特性 无毒环保 增强混凝土的寿命和耐久性 性价比高

  30. 耐候性好 • 持续温度－32℃～＋130℃ • 间歇性温度在－185℃～＋1530℃ • 耐冻融循环在300次以上

  31. 日本茨木县大洗町高温 燃汽反应堆 日本原子能研究中心指定XYPEX产品应用于该多功能燃汽反应堆。应用范围为该建筑物最底层的所有地面，最底层将安装氦反应堆的核心部分，温度高达摄氏1000℃。

  32. 云南昆明法警训练游泳池 • 该游泳池内壁及地下通道内使用XYPEX（赛柏斯）浓缩剂和增效剂防水，该池水来自地下地热资源，温度高达80℃； • XYPEX（赛柏斯）的使用恰好证明它的耐高温及无毒性，是传统材料不可比拟的； • 现该池已投入使用，效果很好。防水面积约1000平方米。完工时间2000年。

  33. XYPEX 的下列特性已经过多方测试得以证明 自愈混凝土裂缝 多次抗渗性，循环往复 自我修复功能 提高混凝土强度 耐候性好 抵抗多种化学腐蚀的特性 无毒环保 增强混凝土的寿命和耐久性 性价比高

  34. XYPEX可抵抗多种化学腐蚀 • 长期接触PH值为3～11 • 间歇性PH值2～12 可用于盛装腐蚀性介质的结构工程。

  35. 山东聊城化工厂硫酸储存罐，混凝土腐蚀严重，采用XYPEX浓缩剂和增效剂修补，1999年维修完工，2003年回访，无渗漏。山东聊城化工厂硫酸储存罐，混凝土腐蚀严重，采用XYPEX浓缩剂和增效剂修补，1999年维修完工，2003年回访，无渗漏。

  36. 日本Iwate 大学对Xypex增强混凝土抗化学腐蚀的研究 将经Xypex处理的混凝土试样与未经 处理的混凝土试样同时浸入硫酸溶 液中，比较受腐蚀后试样的质量减 少情况。试验结果表明，Xypex 可 大大增强混凝土抵抗化学腐蚀的能 力。

  37. XYPEX 的下列特性已经过多方测试得以证明 自愈混凝土裂缝 多次抗渗性，循环往复 自我修复功能 提高混凝土强度 耐候性好 抵抗多种化学腐蚀的特性 无毒环保 增强混凝土的寿命和耐久性 性价比高

  38. XYPEX产品经过在十倍体积的蒸馏水中浸泡五天，测定浸泡液符合《生活饮用水卫生标准》，无毒、环保。XYPEX产品经过在十倍体积的蒸馏水中浸泡五天，测定浸泡液符合《生活饮用水卫生标准》，无毒、环保。

  39. 世界饮用水批文

  40. 世界各国关于XYPEX可用于饮用水工程的批准文件世界各国关于XYPEX可用于饮用水工程的批准文件 水和能源管理局澳大利亚达尔元港1995年9月23日 国家环境卫生基金会(国际)北美1995年5月20日 西澳大利亚卫生部澳大利亚、伯斯1995年8月 国家研究中心埃及1994年5月14日 国家卫生研究所捷克共和国1992年6月6日 悉尼水资源委员会澳大利亚，悉尼1990年1月1日 巴黎市政厅法国1989年7月17日 标准所新加坡1986年10月2日 水资源研究中心英国1986年6月25日 Bortock Hill&Rigby英国1986年6月11日 环境部加拿大，多伦多1984年7月18日 公共福利部日本1982年10月18日 挪威卫生部挪威1982年8月5日 纽约卫生部美国，纽约首府奥尔班尼1982年3月24日 加拿大农业部加拿大渥太华1981年10月16日 维吉尼亚州卫生部里乞蒙市1981年1月16日 联邦公共卫生部瑞典1986年1月10日 美国环境保护局俄亥俄州 ，辛辛那提市1979年8月17日 加利福尼亚卫生部加利福尼亚州，天勒斯市1975年10月6日 美国环境保护局加利福尼亚州，旧金山1974年1月25日

  41. XYPEX 的下列特性已经过多方测试得以证明 自愈混凝土裂缝 多次抗渗性，循环往复 自我修复功能 提高混凝土强度 耐候性好 抵抗多种化学腐蚀的特性 无毒环保 增强混凝土的寿命和耐久性 性价比高

  42. 杭州“长牛线”铁路钢筋桥 • 始建于1959年 • 1998年5月维修此动载桥 • 作为清华大学的科技项目，迄今十年没有任何钢筋锈蚀和裂缝，运载良好，并获得上海铁路局的“科技创新奖”。

  43. 山西平型关隧道建于1970年，长6公里，2007年全线用XYPEX修补渗漏水的系统工程，至今已有5年，无渗漏山西平型关隧道建于1970年，长6公里，2007年全线用XYPEX修补渗漏水的系统工程，至今已有5年，无渗漏

  44. 水坝堵漏 日本 Xypex产品成功地应用于大坝堵漏。 施工只能在背水面进行。

  45. XYPEX 的下列特性已经过多方测试得以证明 自愈混凝土裂缝 多次抗渗性，循环往复 自我修复功能 提高混凝土强度 耐候性好 抵抗多种化学腐蚀的特性 无毒环保 增强混凝土的寿命和耐久性 性价比高

  46. 综合性价比高 涂层需在潮湿基面上施工 迎水面、背水面均可施工，若有渗漏，可在背水面处理； 省去做找平层、保护层两道工序， 施工养护后不怕穿刺及磕碰，膨胀系数同混凝土相同； 加快结构施工进度、缩短工期， 配合混凝土施工进度，可掺入混凝土一起浇筑，干撒、喷涂或涂刷； 防水是永久性的，没有二次维修； 符合高等级建筑工程的环保要求。

  47. 北京公安局刑审科技大楼（干撒施工） 防水部位：垫层 防水面积：20000平米

  48. 新加坡新林地检查站
