剪节理与张节理

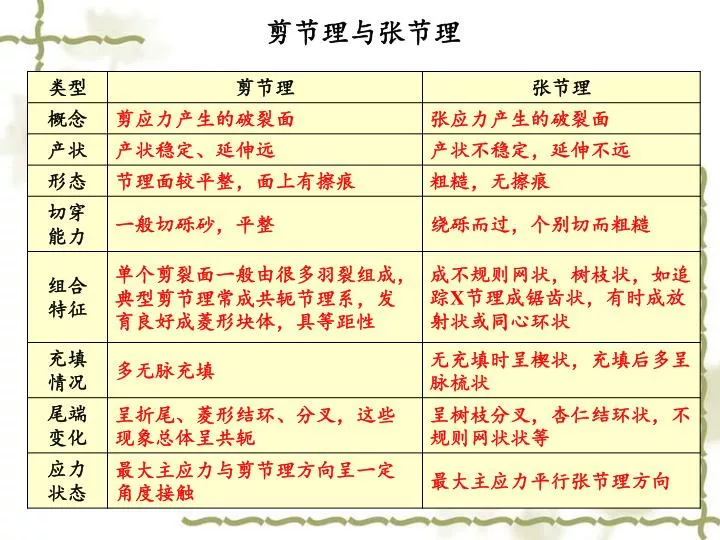

1. 剪节理与张节理

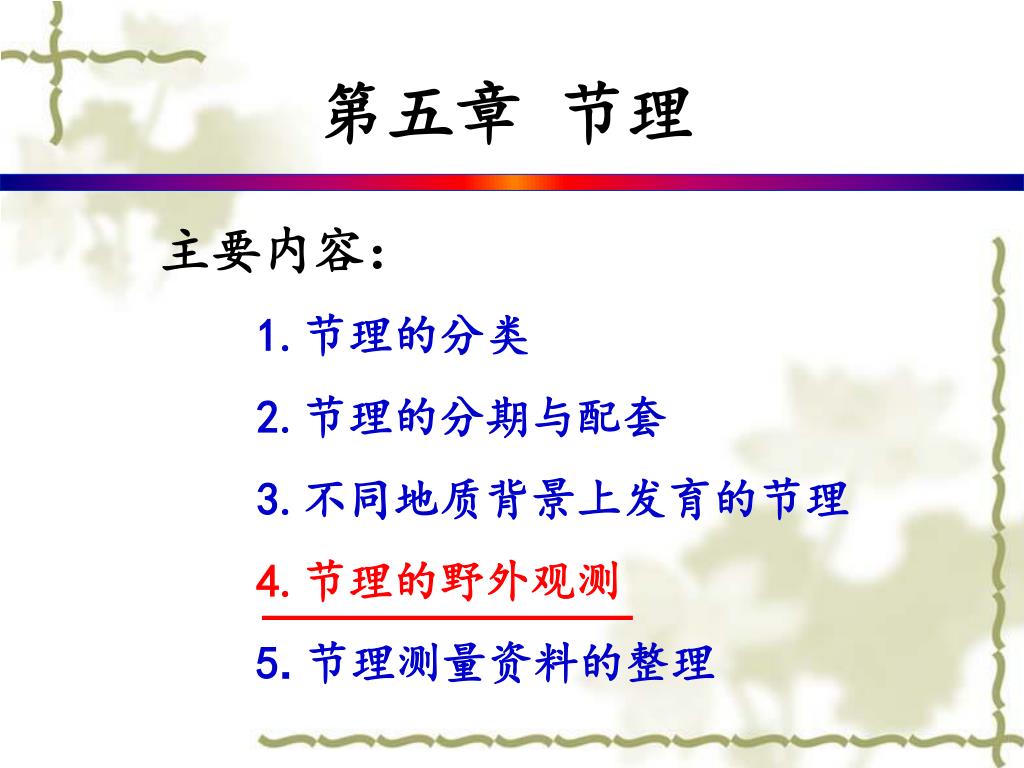

2. 第五章 节理 主要内容： 1.节理的分类 2.节理的分期与配套 3.不同地质背景上发育的节理 4.节理的野外观测 5. 节理测量资料的整理

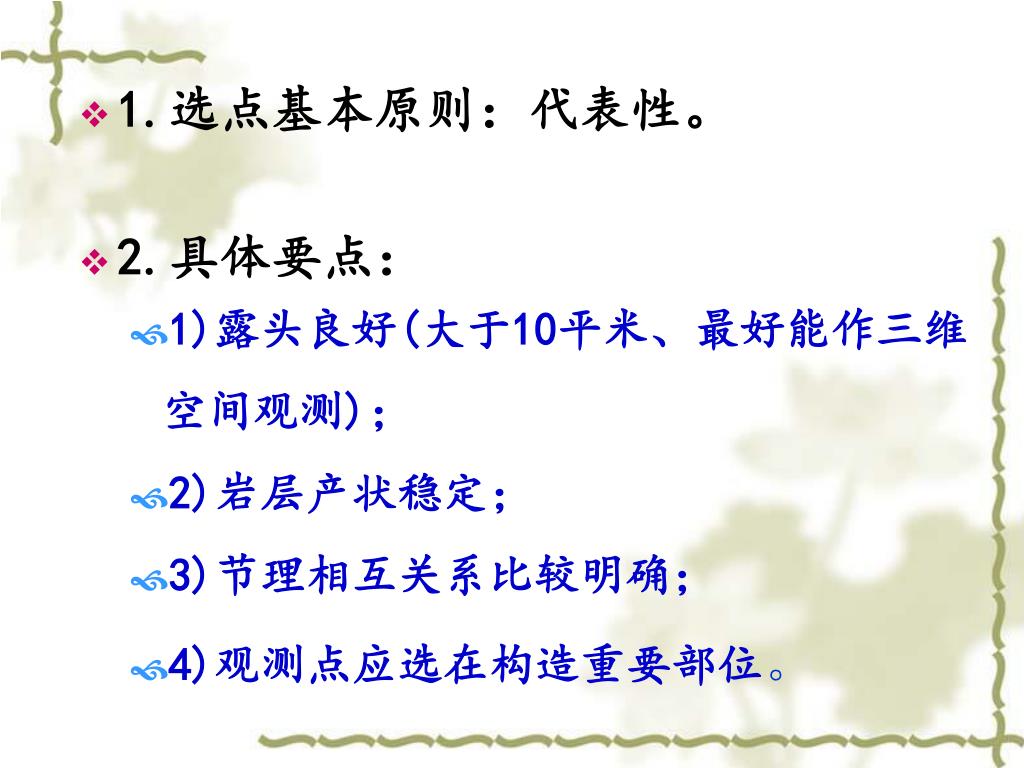

3. 1.选点基本原则：代表性。 • 2.具体要点： • 1)露头良好(大于10平米、最好能作三维空间观测)； • 2)岩层产状稳定； • 3)节理相互关系比较明确； • 4)观测点应选在构造重要部位。

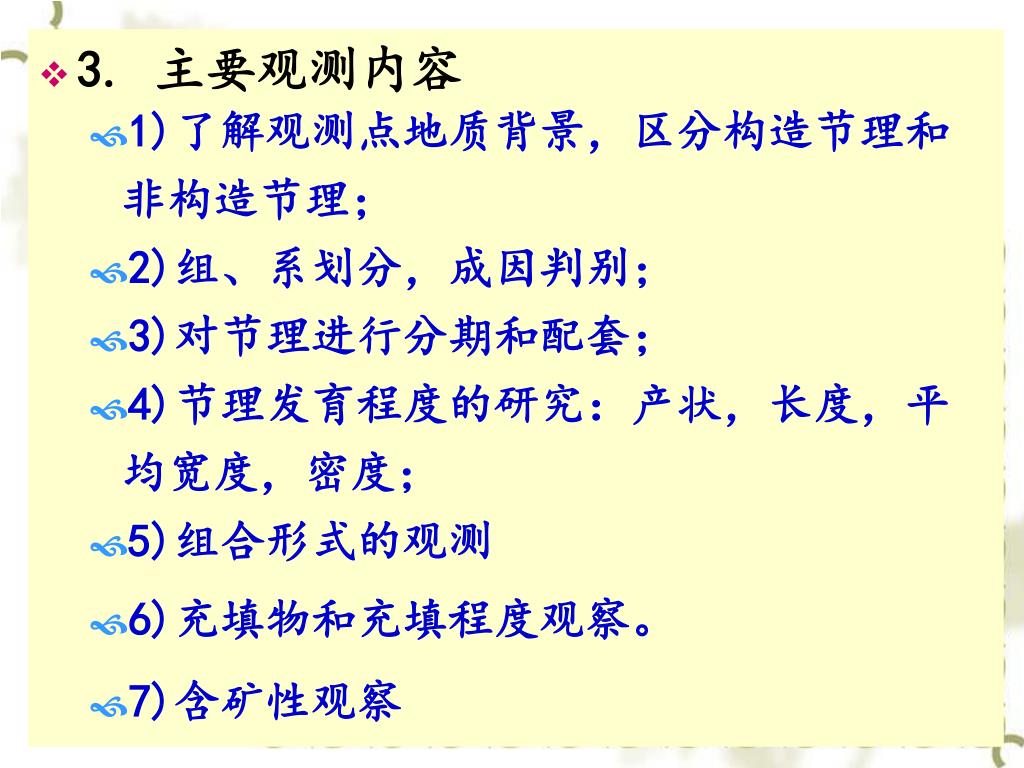

4. 3. 主要观测内容 • 1)了解观测点地质背景，区分构造节理和非构造节理； • 2)组、系划分，成因判别； • 3)对节理进行分期和配套； • 4)节理发育程度的研究：产状，长度，平均宽度，密度； • 5)组合形式的观测 • 6)充填物和充填程度观察。 • 7)含矿性观察

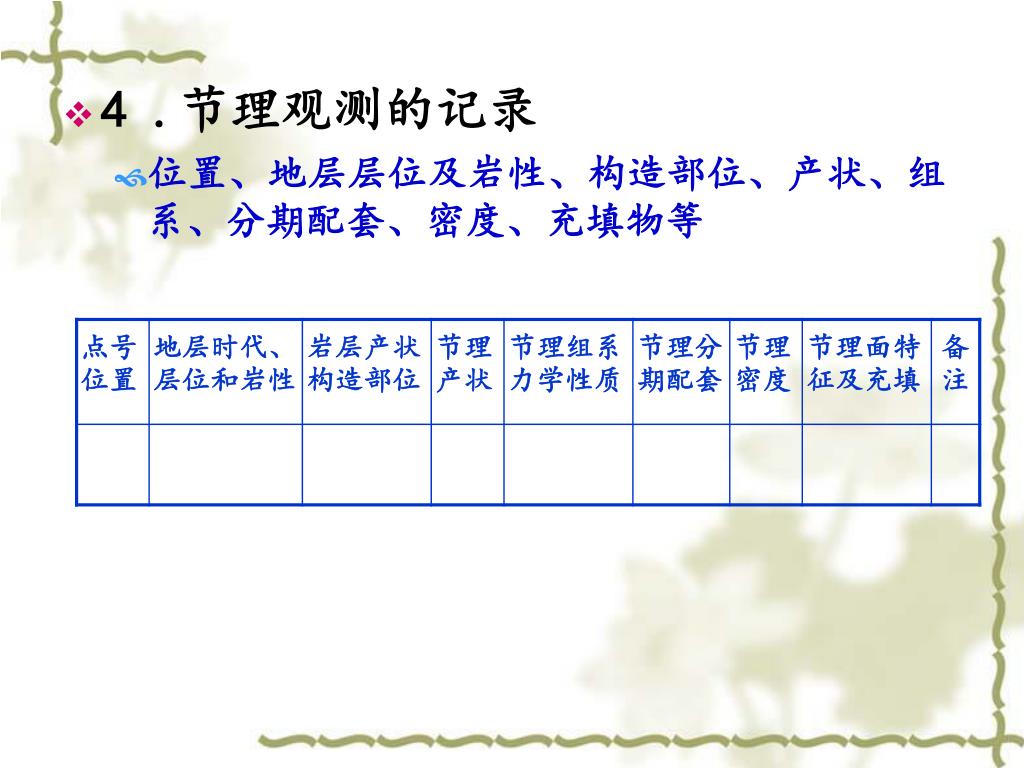

5. 4 .节理观测的记录 • 位置、地层层位及岩性、构造部位、产状、组系、分期配套、密度、充填物等

6. 第五章 节理 主要内容： 1.节理的分类 2.节理的分期与配套 3.不同地质背景上发育的节理 4.节理的野外观测 5. 节理测量资料的整理

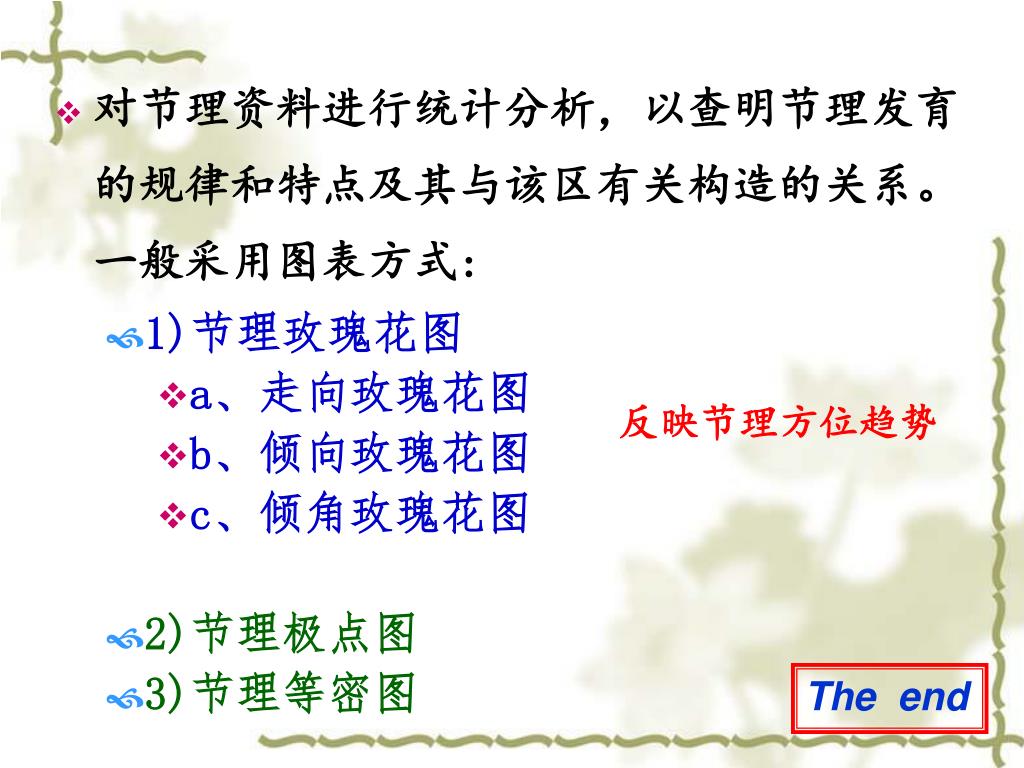

7. 对节理资料进行统计分析，以查明节理发育的规律和特点及其与该区有关构造的关系。一般采用图表方式:对节理资料进行统计分析，以查明节理发育的规律和特点及其与该区有关构造的关系。一般采用图表方式: • 1)节理玫瑰花图 • a、走向玫瑰花图 • b、倾向玫瑰花图 • c、倾角玫瑰花图 • 2)节理极点图 • 3)节理等密图 反映节理方位趋势 The end

8. 构造地质学实习 实习四、编制分析节理玫瑰花图

9. 实验四、编制分析节理玫瑰花图 目的要求： 1、掌握节理玫瑰花图的编制方法。 2、学会分析节理的优势发育方位。

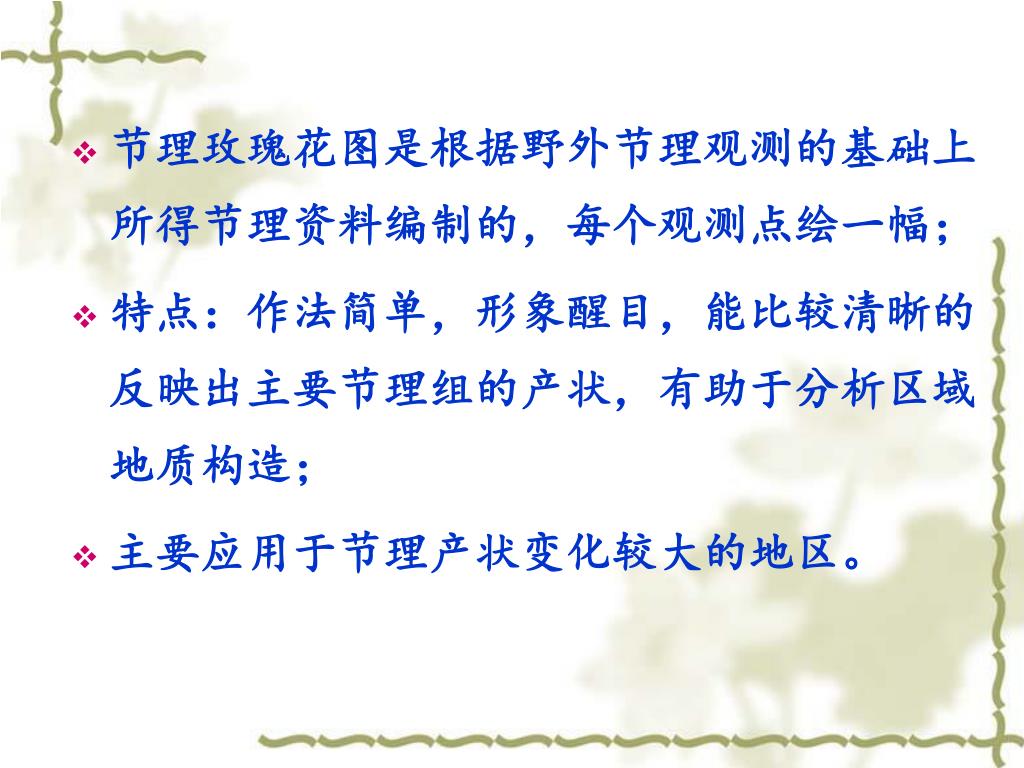

10. 节理玫瑰花图是根据野外节理观测的基础上所得节理资料编制的，每个观测点绘一幅；节理玫瑰花图是根据野外节理观测的基础上所得节理资料编制的，每个观测点绘一幅； • 特点：作法简单，形象醒目，能比较清晰的反映出主要节理组的产状，有助于分析区域地质构造； • 主要应用于节理产状变化较大的地区。

11. 编制节理玫瑰花图 • 1、节理走向玫瑰花图(半圆) • 特点：编制简单、反映节理的走向方位、 • 步骤： • 1)资料整理： • 走向换算，使走向落在上半圆内(一、四象限)； • 分组(每10度一组)统计节理条数和平均走向。 • 2)确定比例尺，作半圆、标坐标； • 3)找点、连线； • 4)标图名和比例尺。

13. 2、节理倾向玫瑰花图 • 3、节理倾角玫瑰花图 • 步骤与a同，在整圆内作图

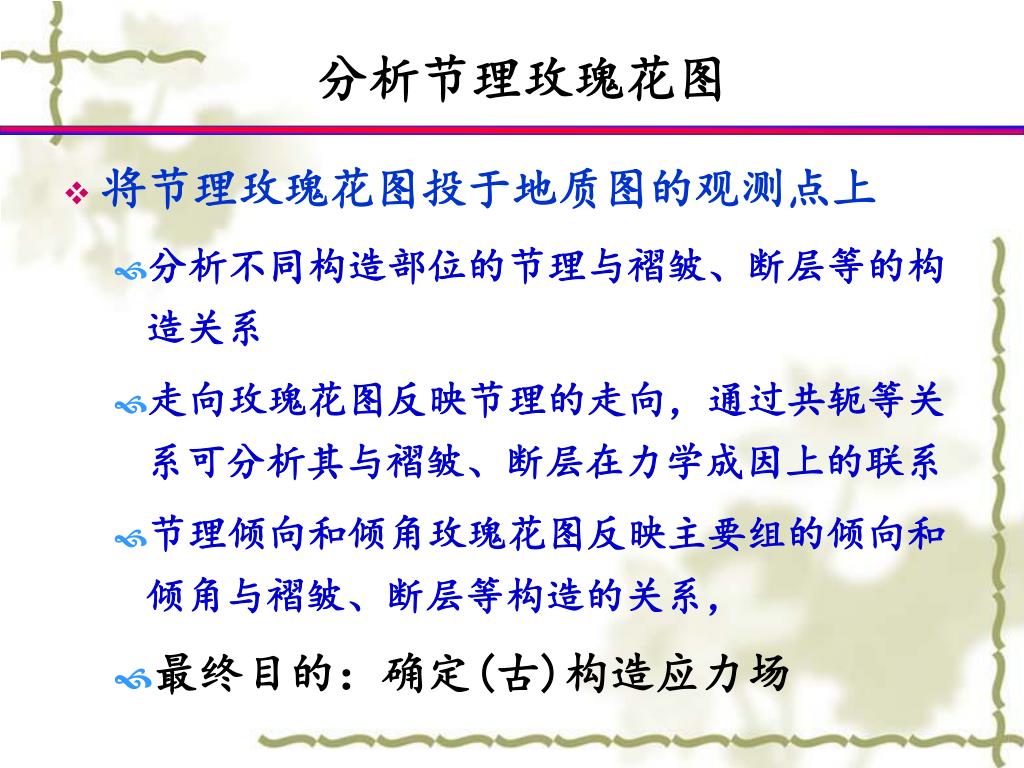

14. 分析节理玫瑰花图 • 将节理玫瑰花图投于地质图的观测点上 • 分析不同构造部位的节理与褶皱、断层等的构造关系 • 走向玫瑰花图反映节理的走向，通过共轭等关系可分析其与褶皱、断层在力学成因上的联系 • 节理倾向和倾角玫瑰花图反映主要组的倾向和倾角与褶皱、断层等构造的关系， • 最终目的：确定(古)构造应力场

16. 作业：教材P56。
