1 / 15

第五章 接地系统和接地装置简介

第五章 接地系统和接地装置简介. 一般规则. 符合一般的标准 例如 : 在欧洲一些国家中， TT 系统用于家庭及学校。 IT 系统用于个别的地区 由于每种系统都有它的优缺点，故没有最佳系统。倘若遵照规则，它们都是非常良好的。没有超优的接地系统 特别注意 持续供电的重要性 维护人员的技能水平 考虑某些负载的特性 : 电动机对大电流很敏感，某些负载具有低的绝缘水平。 最后 : 考虑将几种接地系统组合的可能性，用一台 LV/LV 变压器可使接地系统适合于负载的需要. IEC 60364 的定义. 系统接地的类型. T N T. T T I.

decker
Download Presentation

第五章 接地系统和接地装置简介

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

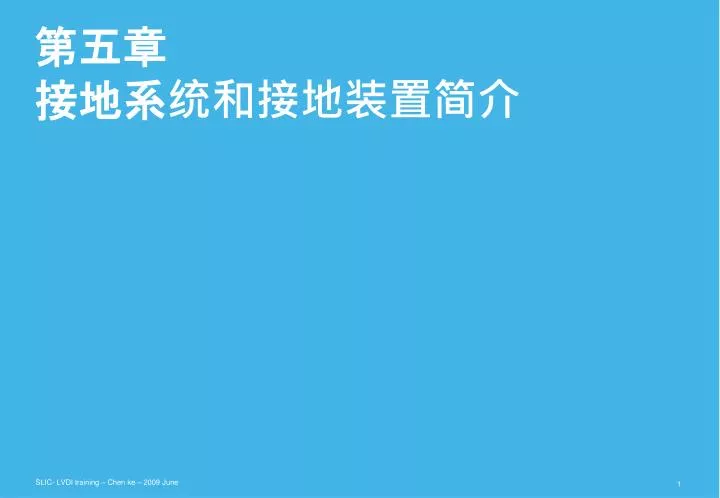

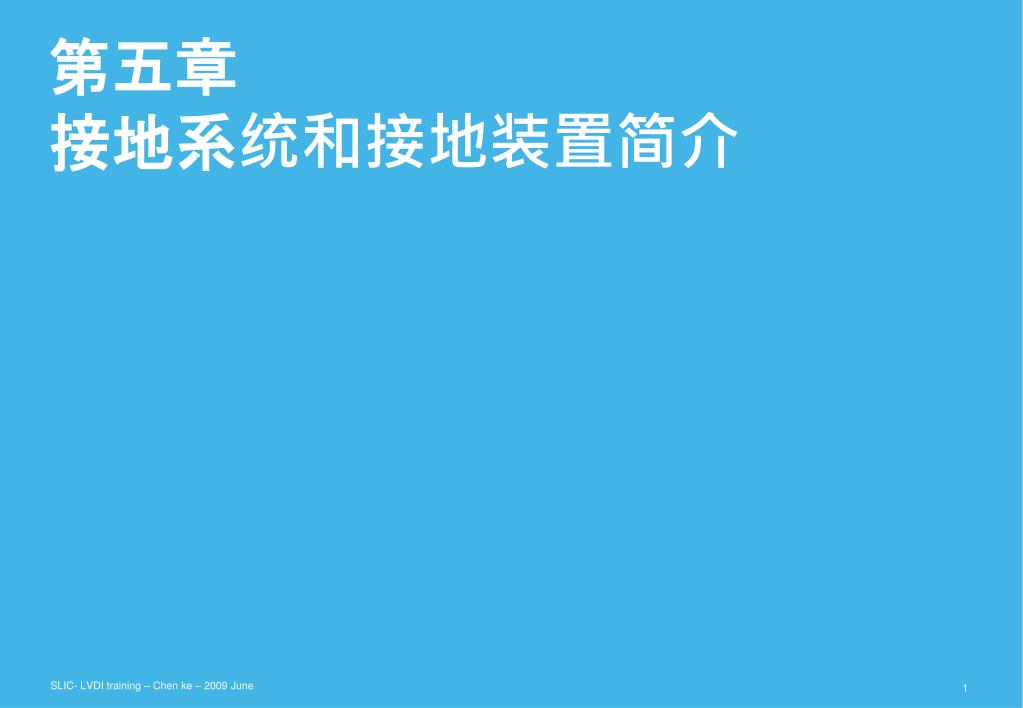

  1. 第五章接地系统和接地装置简介

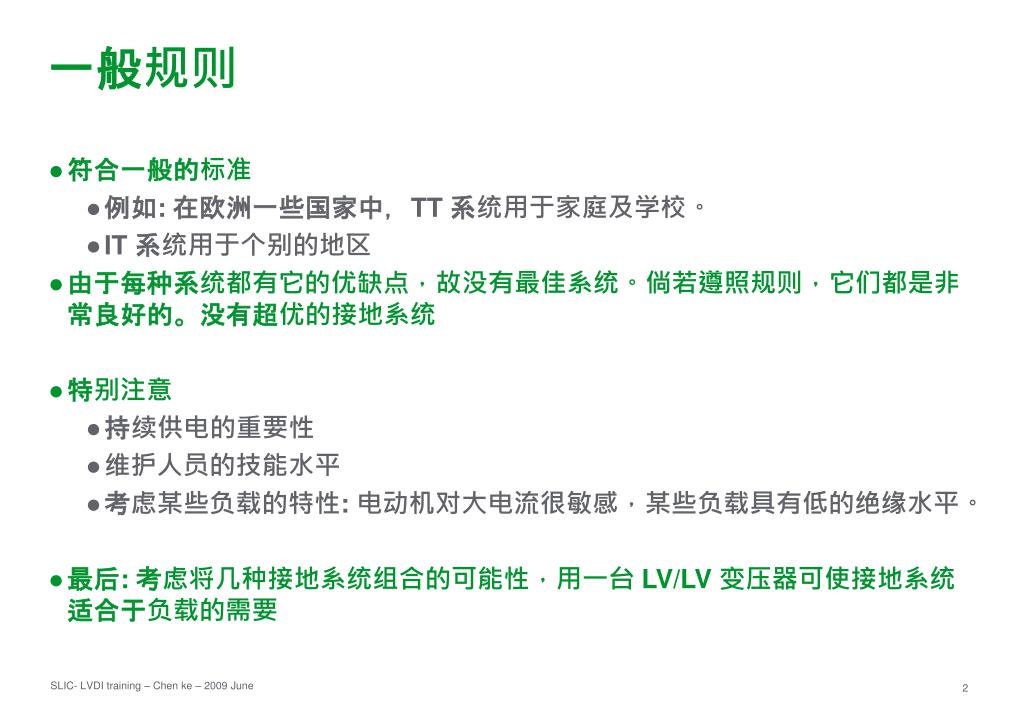

  2. 一般规则 符合一般的标准 例如: 在欧洲一些国家中，TT 系统用于家庭及学校。 IT 系统用于个别的地区 由于每种系统都有它的优缺点，故没有最佳系统。倘若遵照规则，它们都是非常良好的。没有超优的接地系统 特别注意 持续供电的重要性 维护人员的技能水平 考虑某些负载的特性: 电动机对大电流很敏感，某些负载具有低的绝缘水平。 最后: 考虑将几种接地系统组合的可能性，用一台 LV/LV 变压器可使接地系统适合于负载的需要

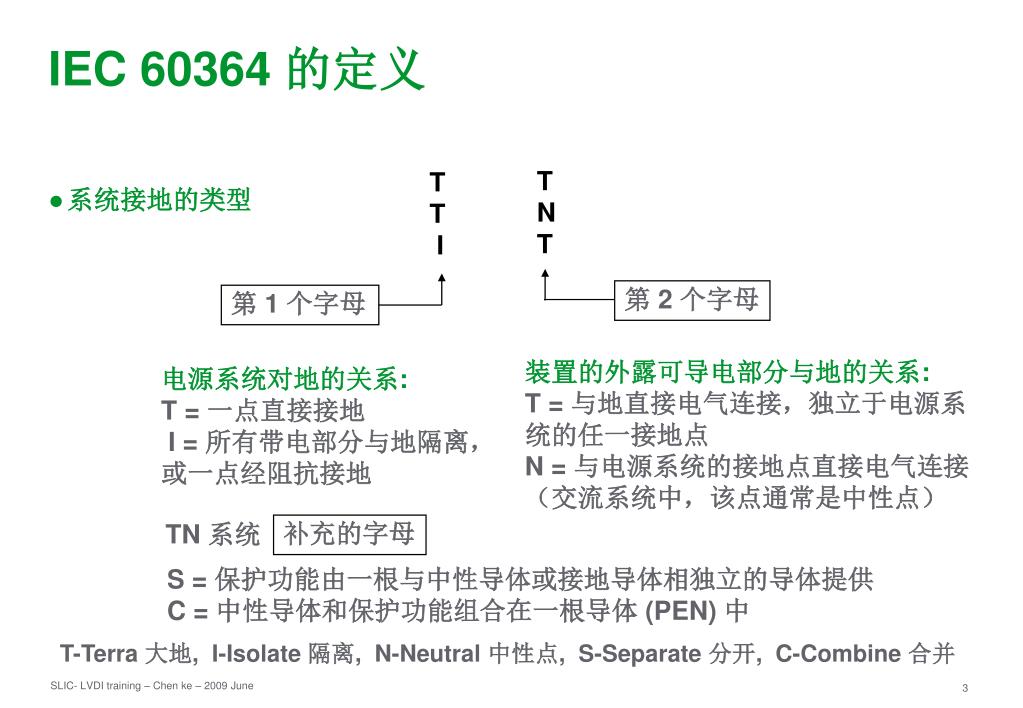

  3. IEC 60364 的定义 系统接地的类型 T N T T T I 第 2 个字母 第 1 个字母 装置的外露可导电部分与地的关系: T = 与地直接电气连接，独立于电源系统的任一接地点 N = 与电源系统的接地点直接电气连接（交流系统中，该点通常是中性点） 电源系统对地的关系: T = 一点直接接地 I = 所有带电部分与地隔离， 或一点经阻抗接地 S = 保护功能由一根与中性导体或接地导体相独立的导体提供 C = 中性导体和保护功能组合在一根导体 (PEN) 中 TN 系统 补充的字母 T-Terra 大地, I-Isolate 隔离, N-Neutral 中性点, S-Separate 分开, C-Combine 合并

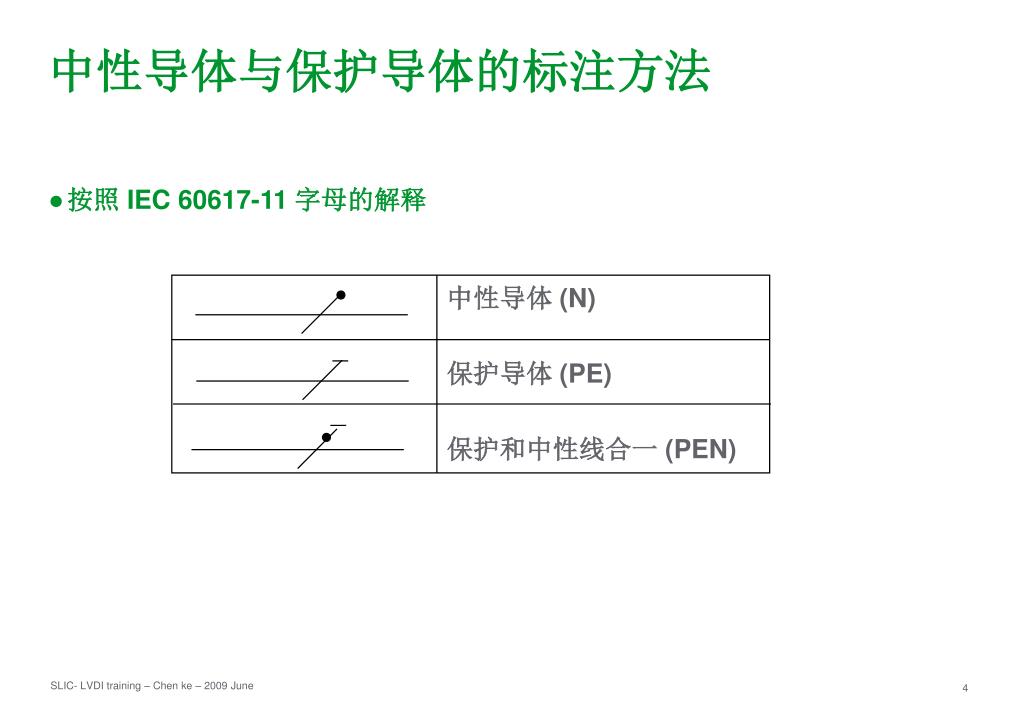

  4. 中性导体与保护导体的标注方法 按照 IEC 60617-11 字母的解释 中性导体 (N) 保护导体 (PE) 保护和中性线合一 (PEN)

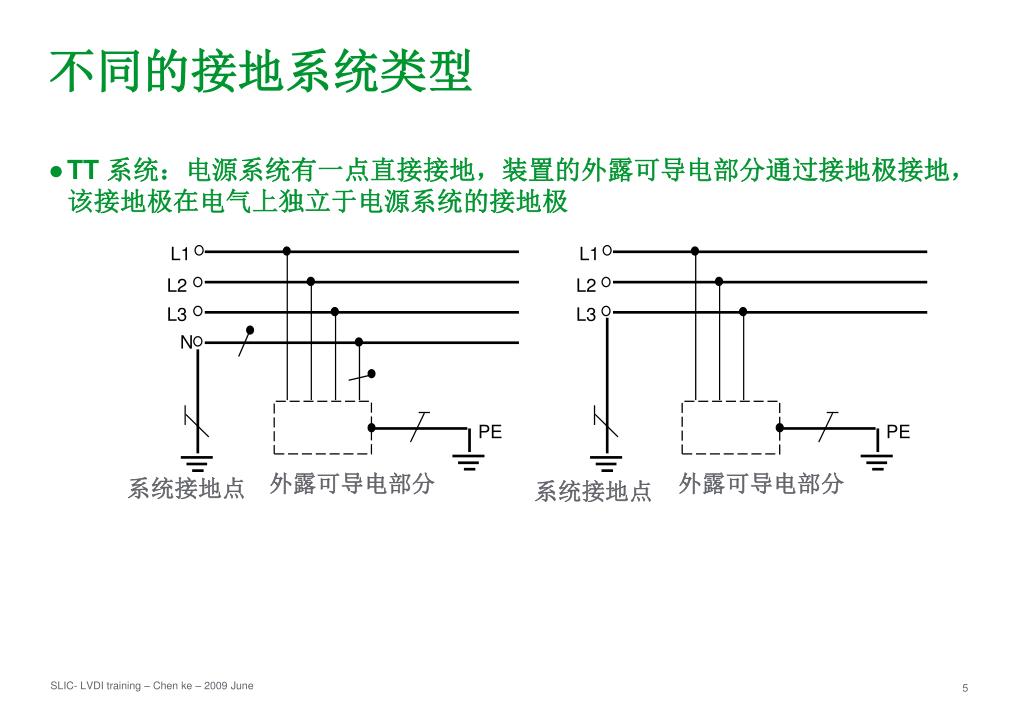

  5. 不同的接地系统类型 TT 系统：电源系统有一点直接接地，装置的外露可导电部分通过接地极接地，该接地极在电气上独立于电源系统的接地极 L1 L1 L2 L2 L3 L3 N PE PE 外露可导电部分 外露可导电部分 系统接地点 系统接地点

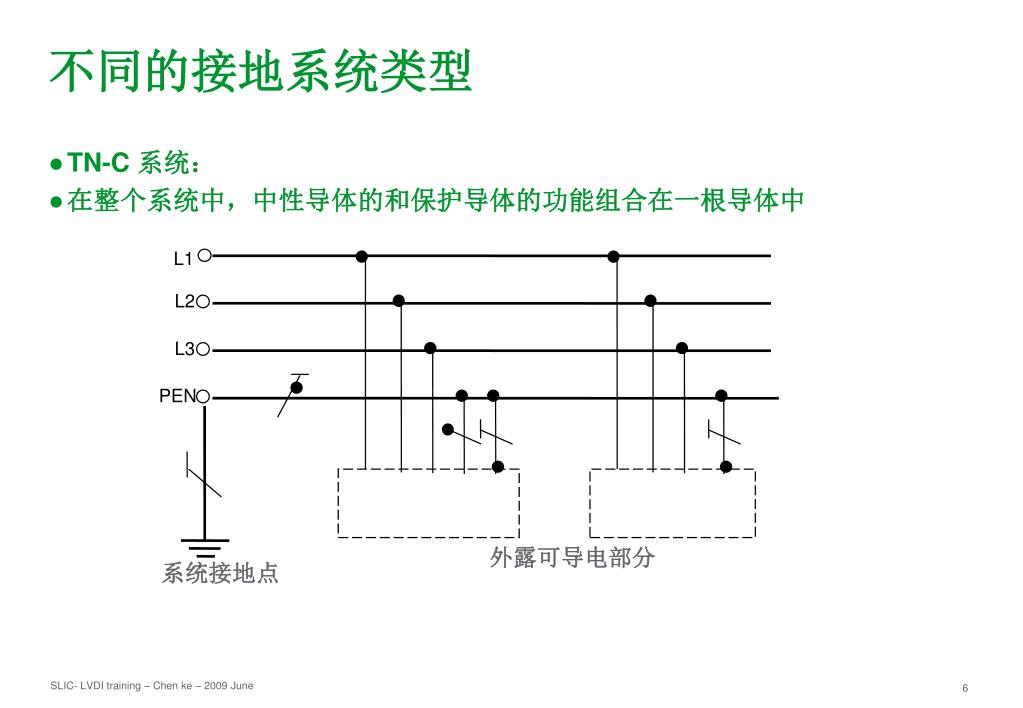

  6. 不同的接地系统类型 TN-C 系统： 在整个系统中，中性导体的和保护导体的功能组合在一根导体中 L1 L2 L3 PEN 外露可导电部分 系统接地点

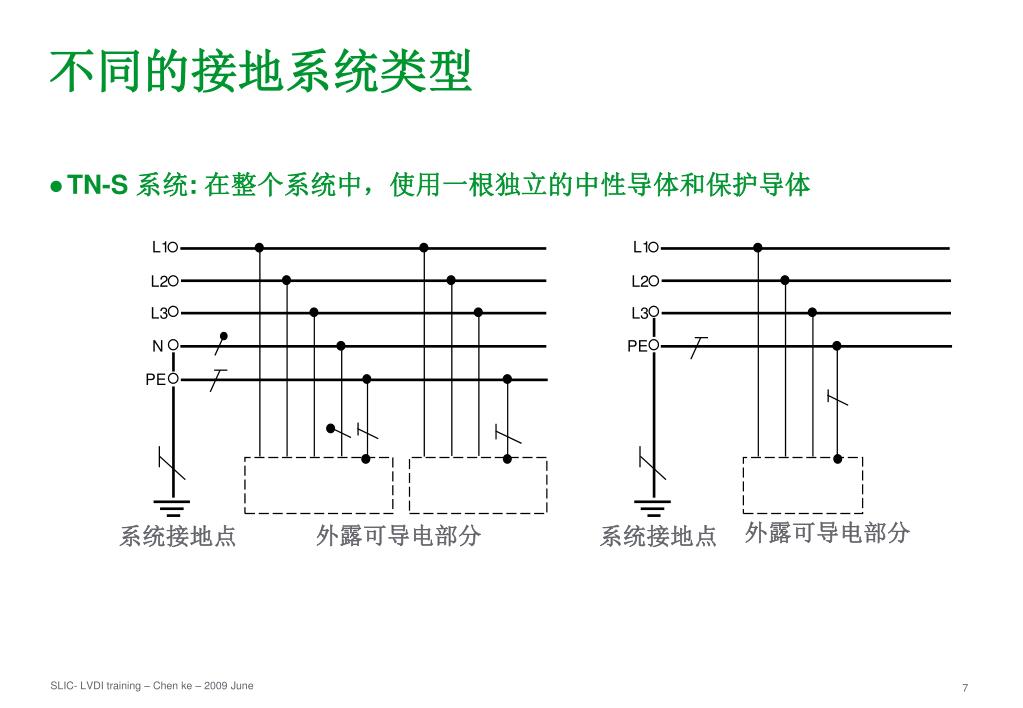

  7. 不同的接地系统类型 TN-S 系统: 在整个系统中，使用一根独立的中性导体和保护导体 L1 L1 L2 L2 L3 L3 PE N PE 外露可导电部分 外露可导电部分 系统接地点 系统接地点

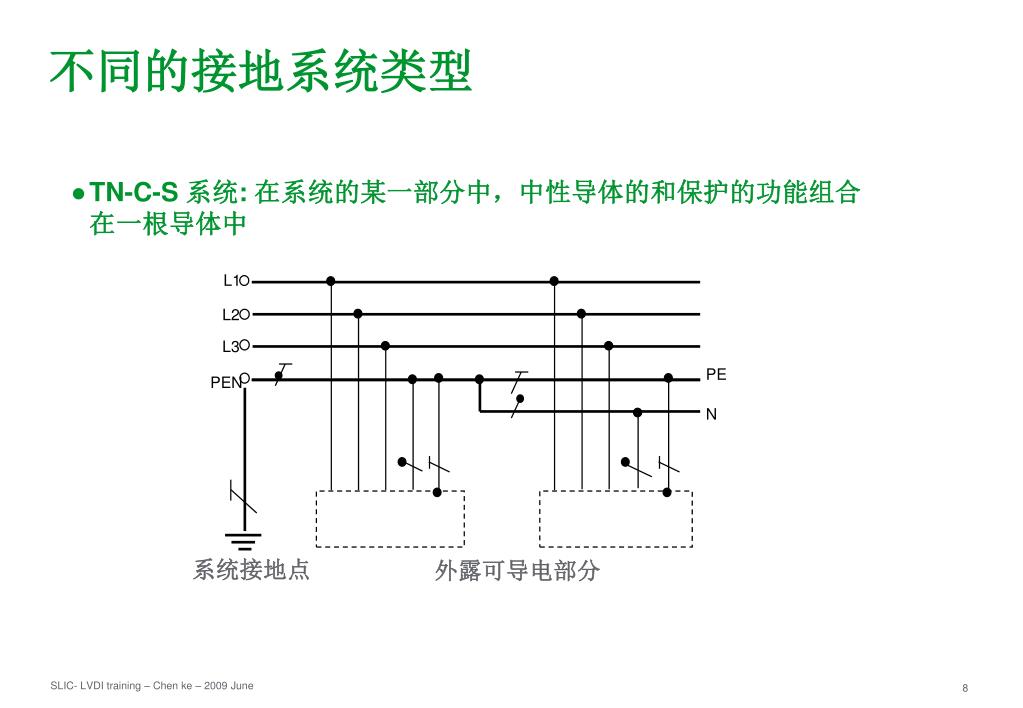

  8. 不同的接地系统类型 TN-C-S 系统: 在系统的某一部分中，中性导体的和保护的功能组合在一根导体中 L1 L2 L3 PE PEN N 系统接地点 外露可导电部分

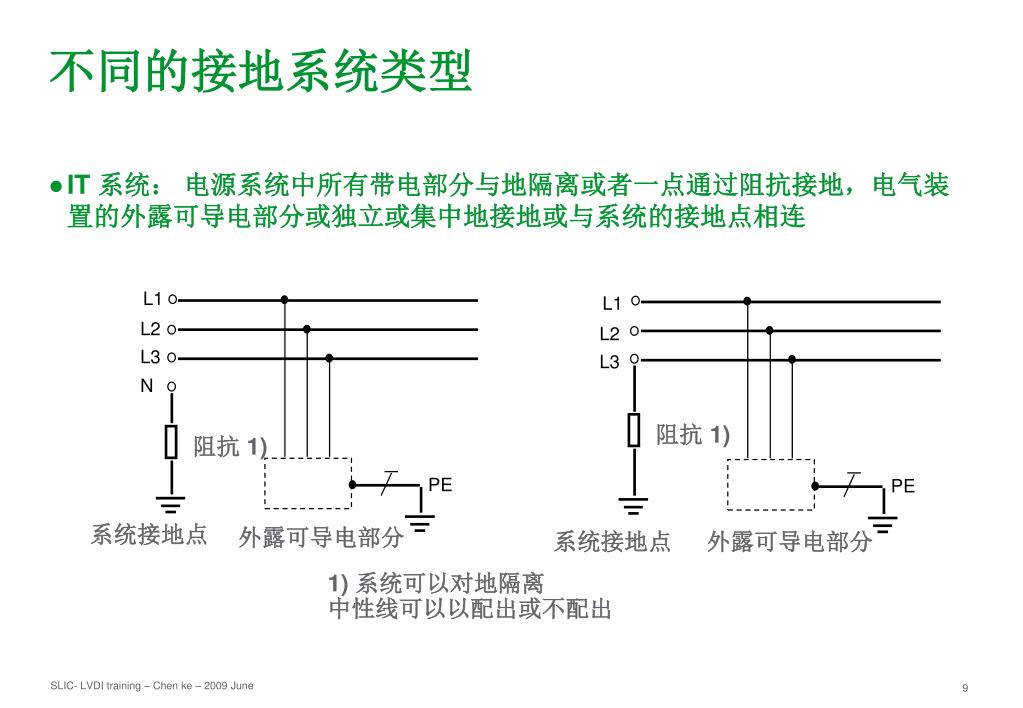

  9. IT 系统： 电源系统中所有带电部分与地隔离或者一点通过阻抗接地，电气装置的外露可导电部分或独立或集中地接地或与系统的接地点相连 不同的接地系统类型 L1 L1 L2 L2 L3 L3 N 阻抗 1) 阻抗 1) PE PE 系统接地点 外露可导电部分 系统接地点 外露可导电部分 1) 系统可以对地隔离 中性线可以以配出或不配出

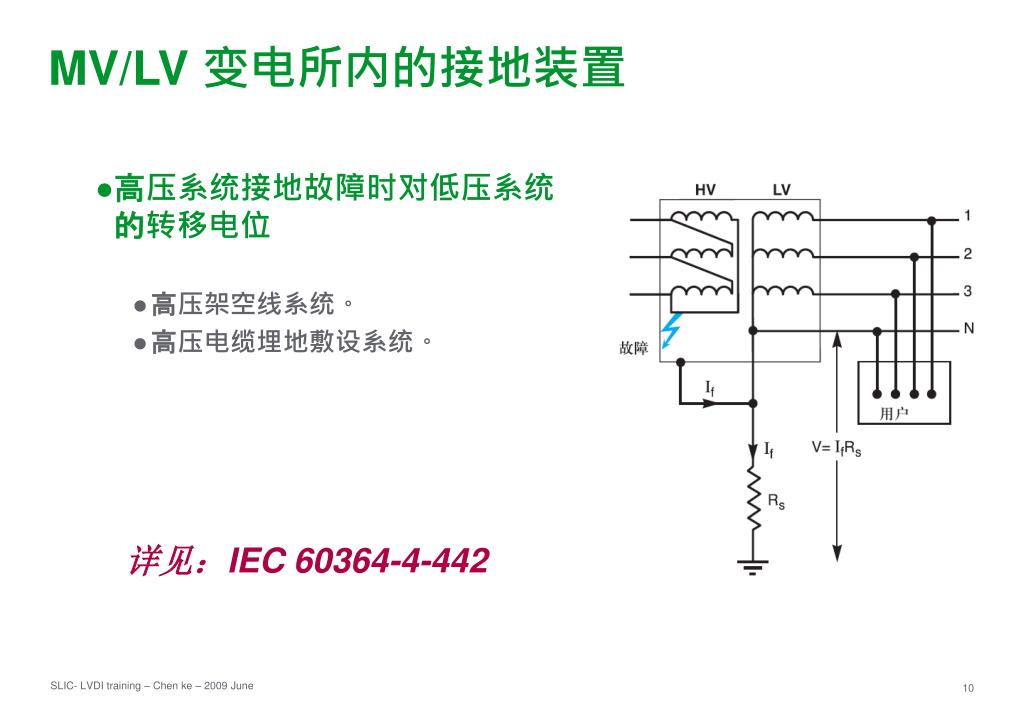

  10. MV/LV 变电所内的接地装置 高压系统接地故障时对低压系统的转移电位 高压架空线系统。 高压电缆埋地敷设系统。 详见：IEC 60364-4-442

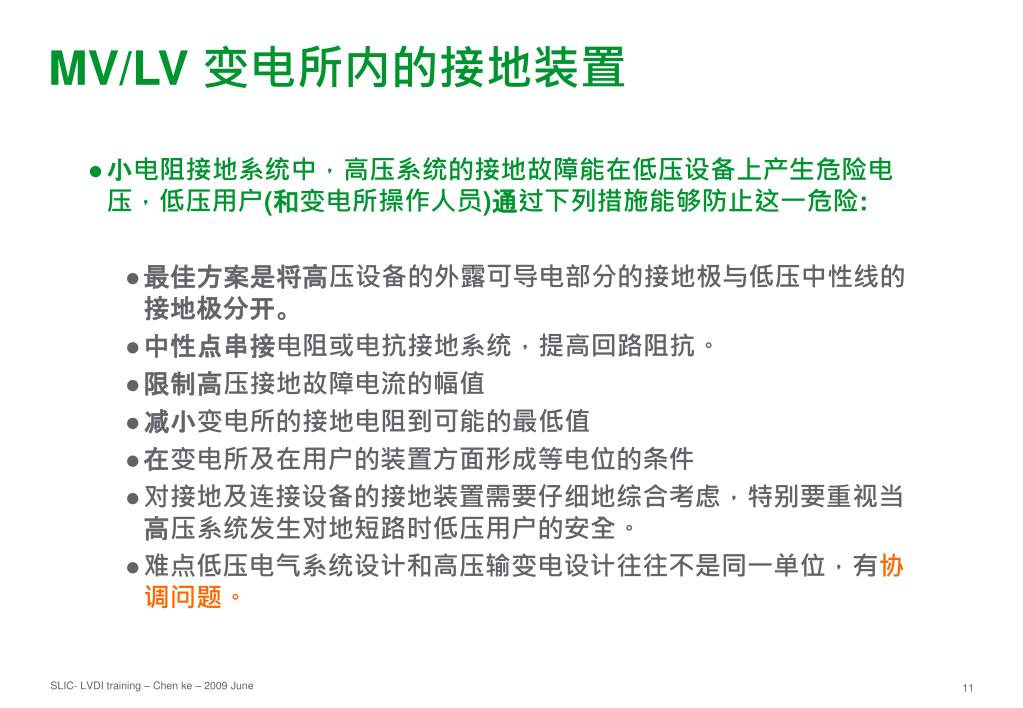

  11. MV/LV 变电所内的接地装置 小电阻接地系统中，高压系统的接地故障能在低压设备上产生危险电压，低压用户(和变电所操作人员)通过下列措施能够防止这一危险: 最佳方案是将高压设备的外露可导电部分的接地极与低压中性线的接地极分开。 中性点串接电阻或电抗接地系统，提高回路阻抗。 限制高压接地故障电流的幅值 减小变电所的接地电阻到可能的最低值 在变电所及在用户的装置方面形成等电位的条件 对接地及连接设备的接地装置需要仔细地综合考虑，特别要重视当高压系统发生对地短路时低压用户的安全。 难点低压电气系统设计和高压输变电设计往往不是同一单位，有协调问题。

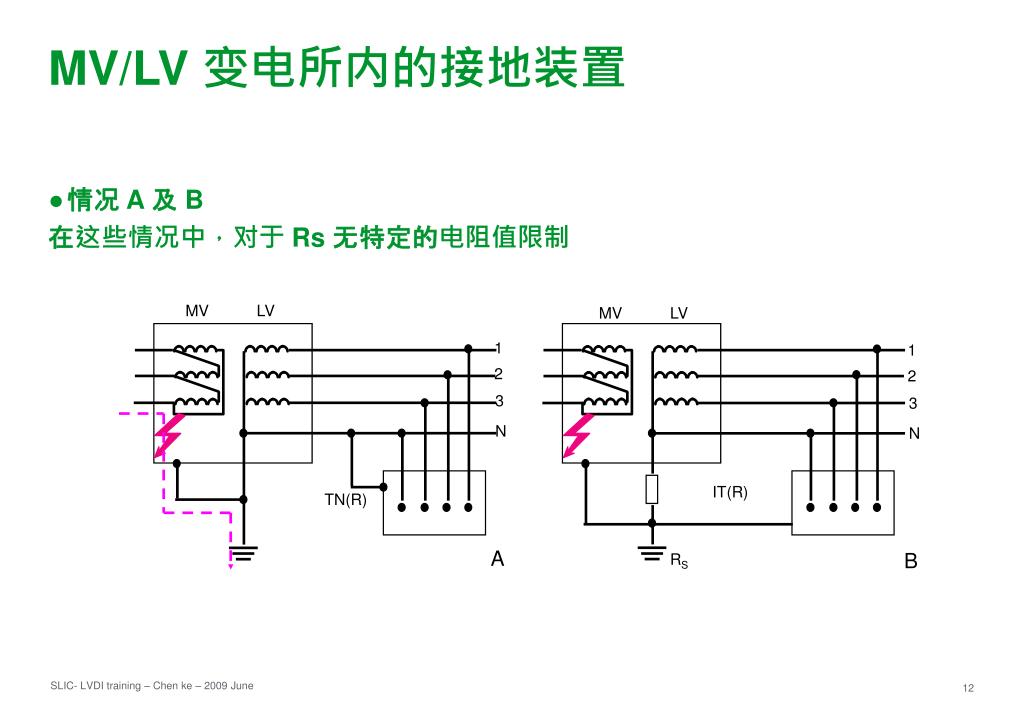

  12. 情况 A 及 B 在这些情况中，对于 Rs 无特定的电阻值限制 MV/LV 变电所内的接地装置 MV LV 1 2 3 N TN(R) A MV LV 1 2 3 N IT(R) B RS

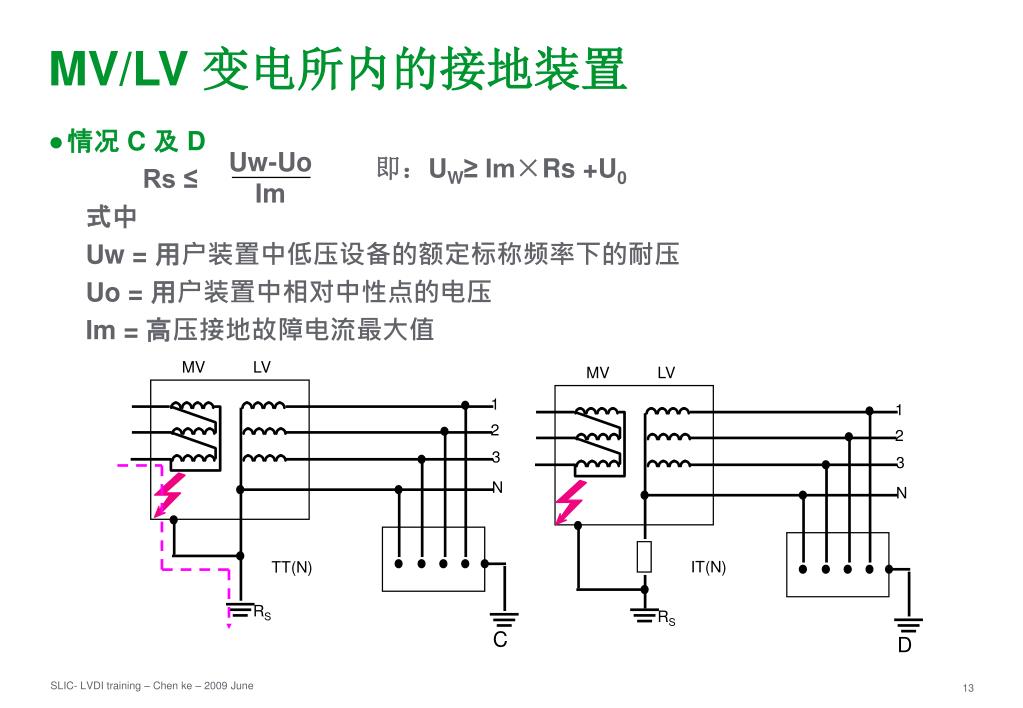

  13. 情况 C 及 D Rs ≤ 式中 Uw = 用户装置中低压设备的额定标称频率下的耐压 Uo = 用户装置中相对中性点的电压 Im = 高压接地故障电流最大值 MV/LV 变电所内的接地装置 MV LV MV LV 1 1 2 2 3 3 N N IT(N) TT(N) RS RS C D Uw-Uo Im 即：UW≥ Im×Rs +U0

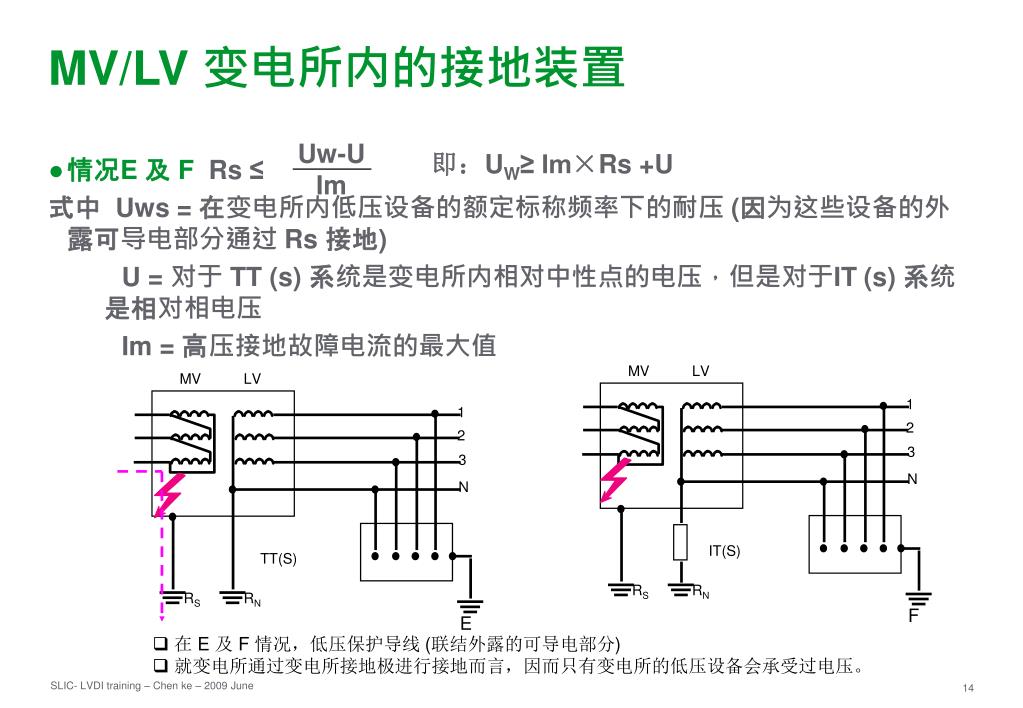

  14. 情况E 及 F Rs≤ 式中 Uws = 在变电所内低压设备的额定标称频率下的耐压 (因为这些设备的外露可导电部分通过 Rs 接地) U = 对于 TT (s) 系统是变电所内相对中性点的电压，但是对于IT (s) 系统是相对相电压 Im = 高压接地故障电流的最大值 MV/LV 变电所内的接地装置 MV LV MV LV 1 1 2 2 3 3 N N TT(S) IT(S) RS RN RS RN E F Uw-U Im 即：UW≥ Im×Rs +U q在 E 及 F 情况，低压保护导线 (联结外露的可导电部分) q就变电所通过变电所接地极进行接地而言，因而只有变电所的低压设备会承受过电压。

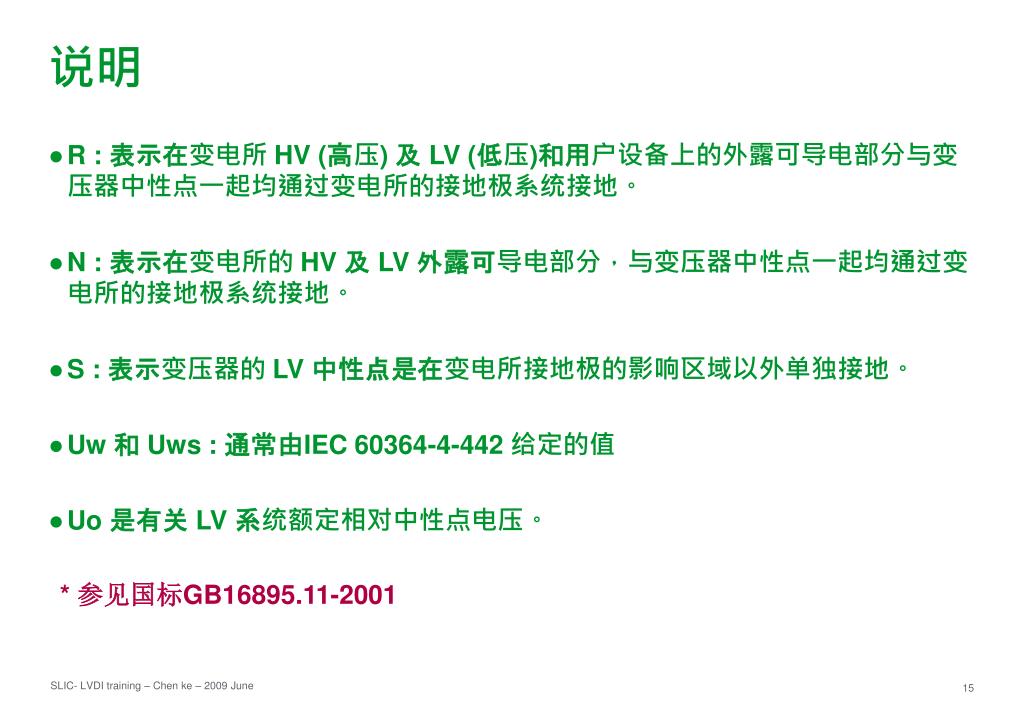

  15. 说明 R : 表示在变电所 HV (高压) 及 LV (低压)和用户设备上的外露可导电部分与变压器中性点一起均通过变电所的接地极系统接地。 N : 表示在变电所的 HV 及 LV 外露可导电部分，与变压器中性点一起均通过变电所的接地极系统接地。 S : 表示变压器的 LV 中性点是在变电所接地极的影响区域以外单独接地。 Uw 和 Uws : 通常由IEC 60364-4-442 给定的值 Uo 是有关 LV 系统额定相对中性点电压。 * 参见国标GB16895.11-2001

More Related
