德国 Bosecker 公司 箱式变电站产品 上海德嘉国际贸易有限公司

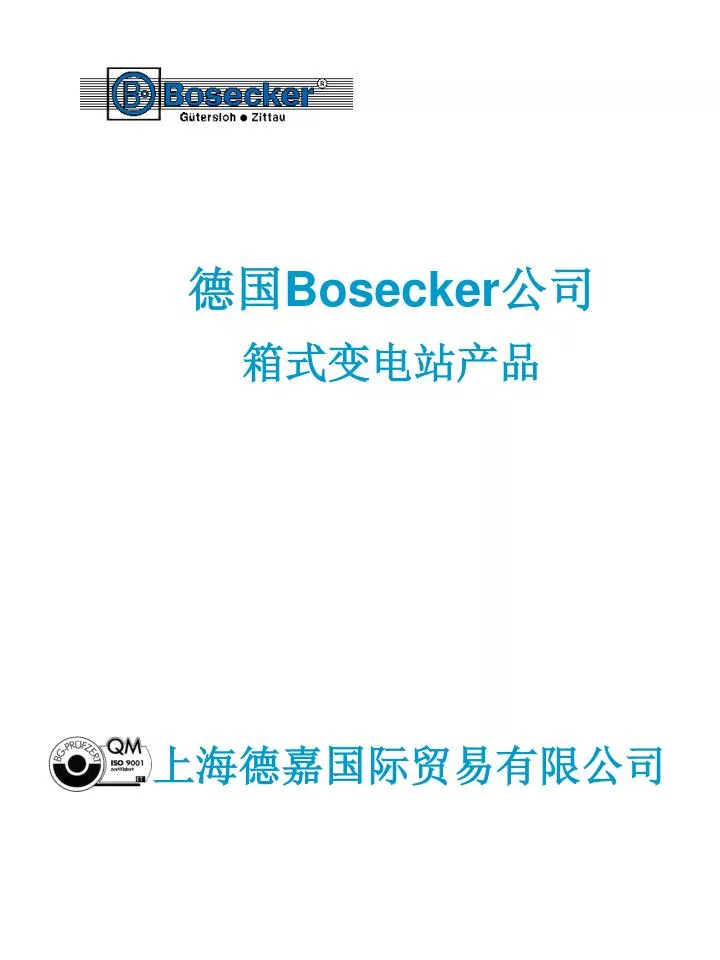

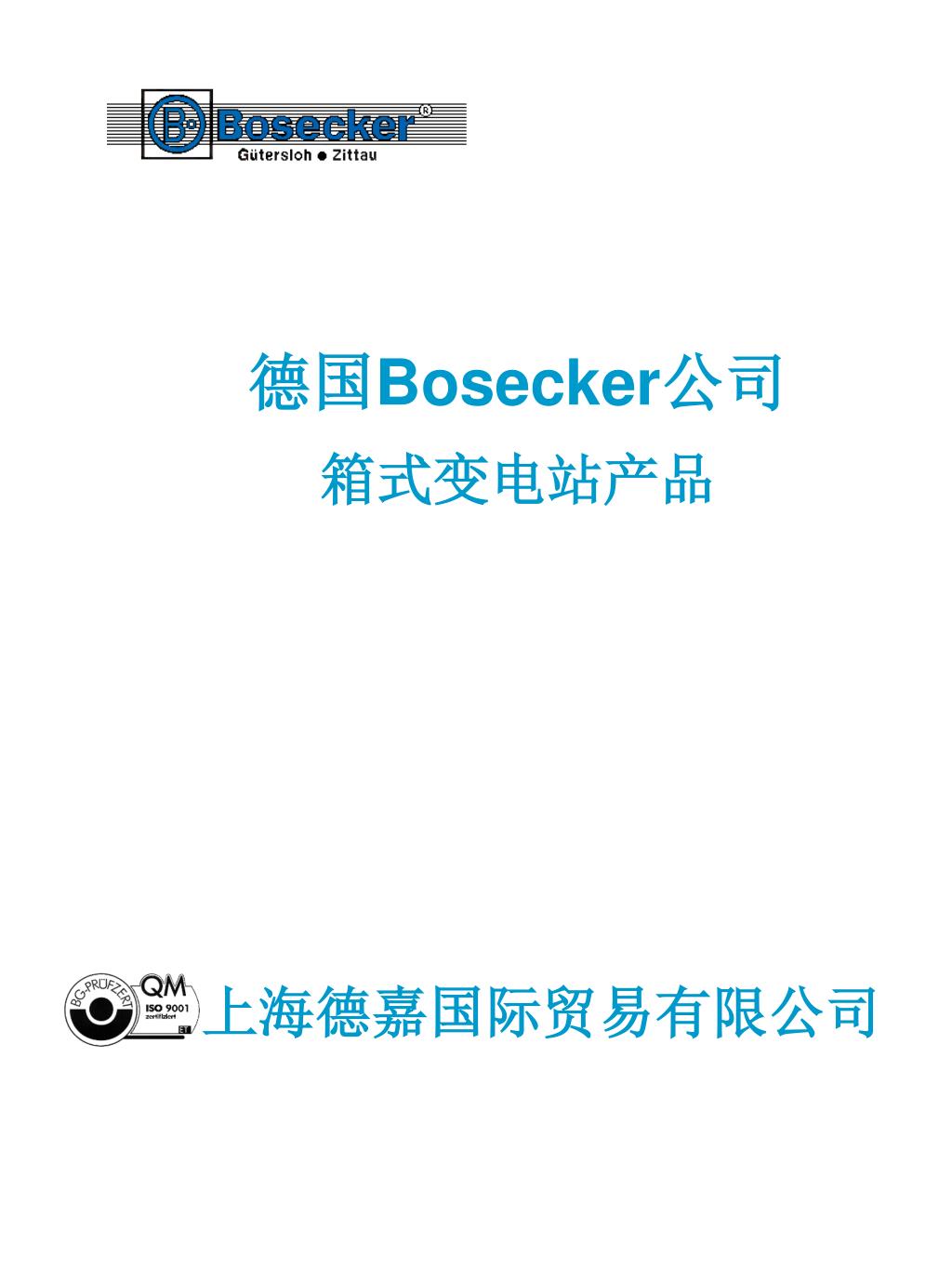

1. 德国Bosecker公司 箱式变电站产品 上海德嘉国际贸易有限公司

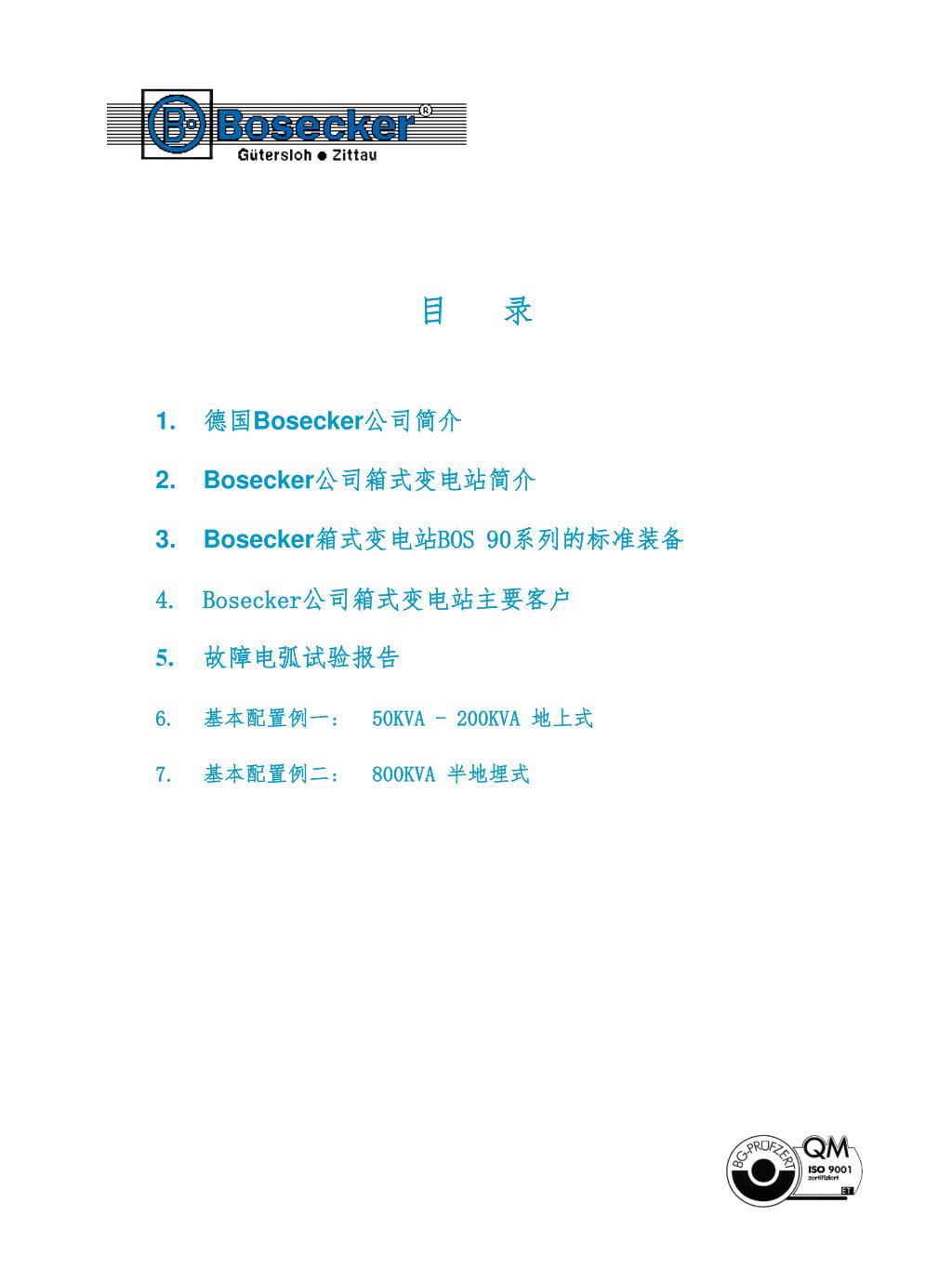

2. 目 录 • 德国Bosecker公司简介 • Bosecker公司箱式变电站简介 • Bosecker箱式变电站BOS 90系列的标准装备 • Bosecker公司箱式变电站主要客户 • 故障电弧试验报告 • 基本配置例一： 50KVA - 200KVA 地上式 • 基本配置例二： 800KVA 半地埋式

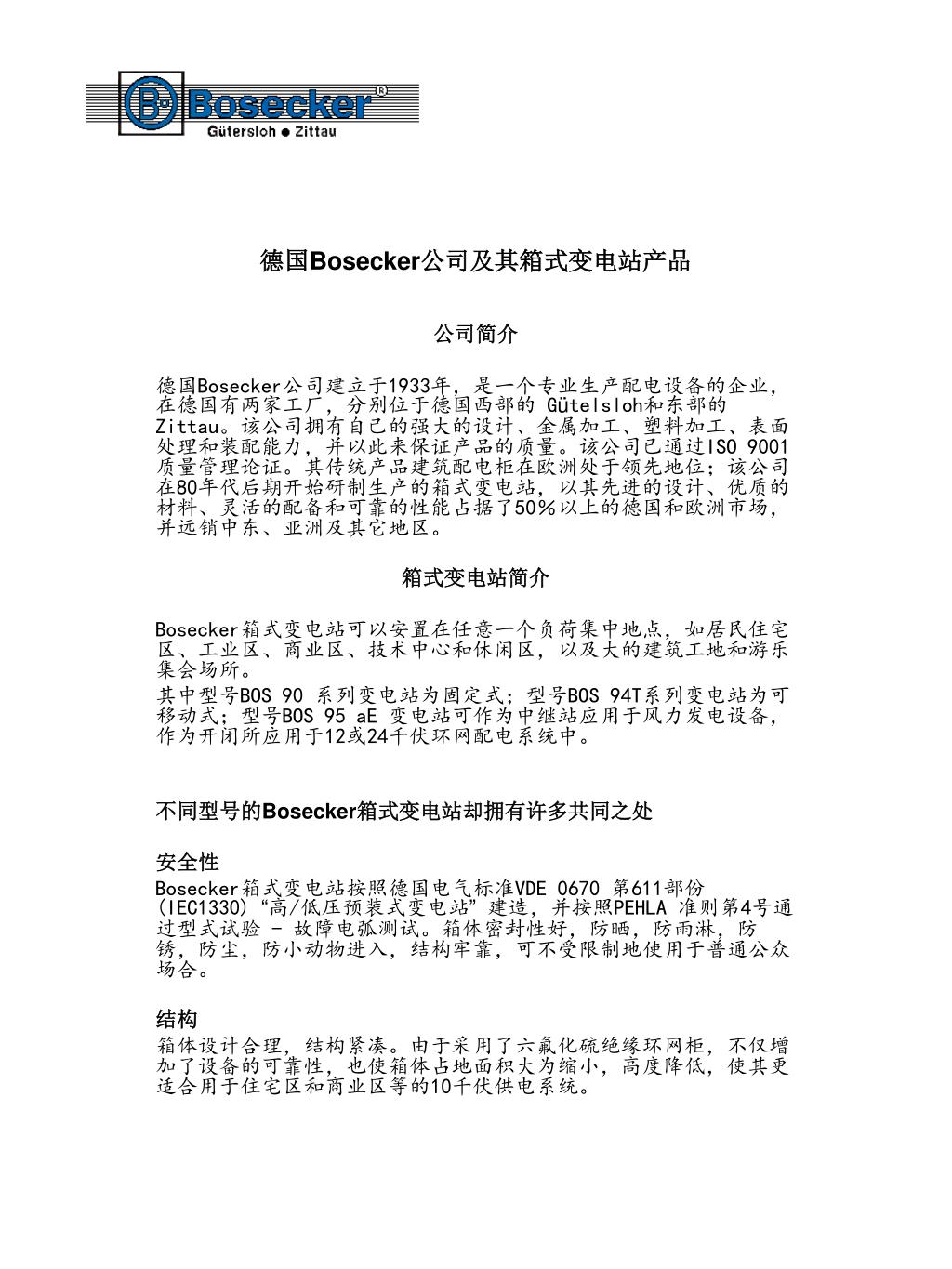

3. 德国Bosecker公司及其箱式变电站产品 公司简介 德国Bosecker公司建立于1933年，是一个专业生产配电设备的企业，在德国有两家工厂，分别位于德国西部的 Gütelsloh和东部的Zittau。该公司拥有自己的强大的设计、金属加工、塑料加工、表面处理和装配能力，并以此来保证产品的质量。该公司已通过ISO 9001质量管理论证。其传统产品建筑配电柜在欧洲处于领先地位；该公司在80年代后期开始研制生产的箱式变电站，以其先进的设计、优质的材料、灵活的配备和可靠的性能占据了50％以上的德国和欧洲市场，并远销中东、亚洲及其它地区。 箱式变电站简介 Bosecker箱式变电站可以安置在任意一个负荷集中地点，如居民住宅区、工业区、商业区、技术中心和休闲区，以及大的建筑工地和游乐集会场所。 其中型号BOS 90 系列变电站为固定式；型号BOS 94T系列变电站为可移动式；型号BOS 95 aE 变电站可作为中继站应用于风力发电设备，作为开闭所应用于12或24千伏环网配电系统中。 不同型号的Bosecker箱式变电站却拥有许多共同之处 安全性 Bosecker箱式变电站按照德国电气标准VDE 0670 第611部份(IEC1330) “高/低压预装式变电站”建造，并按照PEHLA 准则第4号通过型式试验 - 故障电弧测试。箱体密封性好，防晒，防雨淋，防锈，防尘，防小动物进入，结构牢靠，可不受限制地使用于普通公众场合。 结构 箱体设计合理，结构紧凑。由于采用了六氟化硫绝缘环网柜，不仅增加了设备的可靠性，也使箱体占地面积大为缩小，高度降低，使其更适合用于住宅区和商业区等的10千伏供电系统。

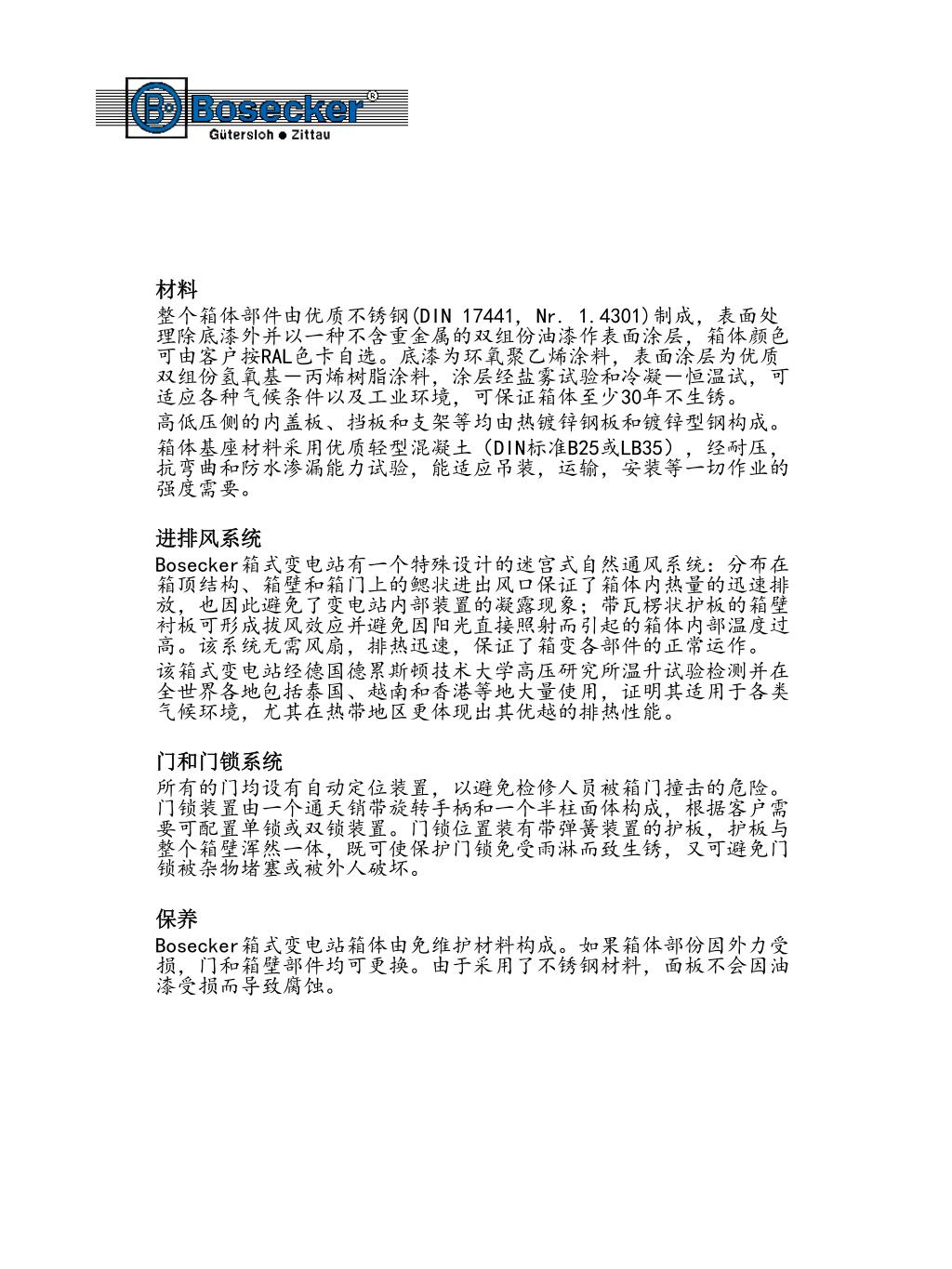

4. 材料 整个箱体部件由优质不锈钢(DIN 17441, Nr. 1.4301)制成，表面处理除底漆外并以一种不含重金属的双组份油漆作表面涂层，箱体颜色可由客户按RAL色卡自选。底漆为环氧聚乙烯涂料，表面涂层为优质双组份氢氧基－丙烯树脂涂料，涂层经盐雾试验和冷凝－恒温试，可适应各种气候条件以及工业环境，可保证箱体至少30年不生锈。 高低压侧的内盖板、挡板和支架等均由热镀锌钢板和镀锌型钢构成。 箱体基座材料采用优质轻型混凝土（DIN标准B25或LB35），经耐压，抗弯曲和防水渗漏能力试验，能适应吊装，运输，安装等一切作业的强度需要。 进排风系统 Bosecker箱式变电站有一个特殊设计的迷宫式自然通风系统：分布在箱顶结构、箱壁和箱门上的鳃状进出风口保证了箱体内热量的迅速排放，也因此避免了变电站内部装置的凝露现象；带瓦楞状护板的箱壁衬板可形成拔风效应并避免因阳光直接照射而引起的箱体内部温度过高。该系统无需风扇，排热迅速，保证了箱变各部件的正常运作。 该箱式变电站经德国德累斯顿技术大学高压研究所温升试验检测并在全世界各地包括泰国、越南和香港等地大量使用，证明其适用于各类气候环境，尤其在热带地区更体现出其优越的排热性能。 门和门锁系统 所有的门均设有自动定位装置，以避免检修人员被箱门撞击的危险。门锁装置由一个通天销带旋转手柄和一个半柱面体构成，根据客户需要可配置单锁或双锁装置。门锁位置装有带弹簧装置的护板，护板与整个箱壁浑然一体，既可使保护门锁免受雨淋而致生锈，又可避免门锁被杂物堵塞或被外人破坏。 保养 Bosecker箱式变电站箱体由免维护材料构成。如果箱体部份因外力受损，门和箱壁部件均可更换。由于采用了不锈钢材料，面板不会因油漆受损而导致腐蚀。

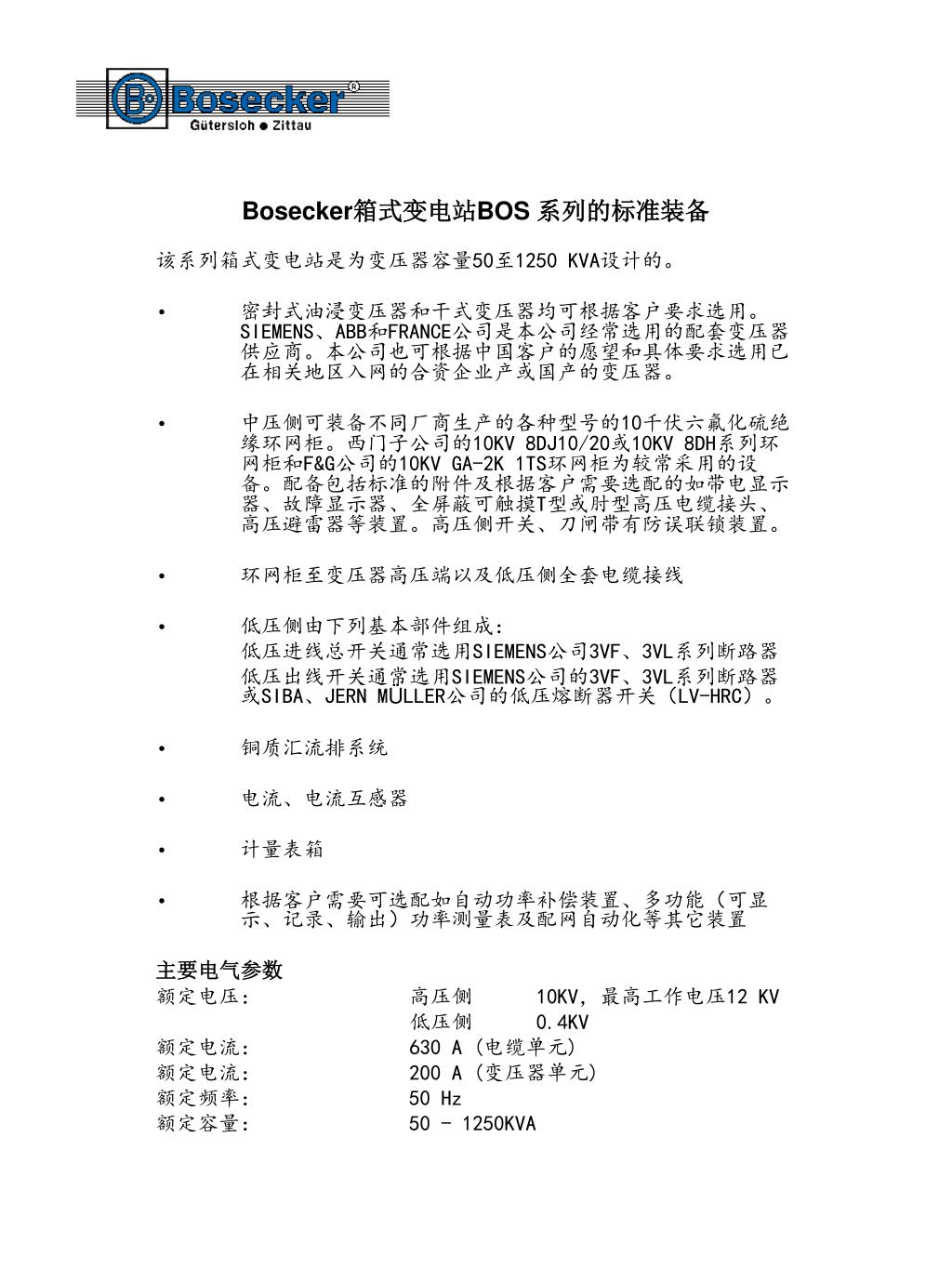

5. Bosecker箱式变电站BOS 系列的标准装备 该系列箱式变电站是为变压器容量50至1250 KVA设计的。 密封式油浸变压器和干式变压器均可根据客户要求选用。SIEMENS、ABB和FRANCE公司是本公司经常选用的配套变压器供应商。本公司也可根据中国客户的愿望和具体要求选用已在相关地区入网的合资企业产或国产的变压器。 中压侧可装备不同厂商生产的各种型号的10千伏六氟化硫绝缘环网柜。西门子公司的10KV 8DJ10/20或10KV 8DH系列环网柜和F&G公司的10KV GA-2K 1TS环网柜为较常采用的设备。配备包括标准的附件及根据客户需要选配的如带电显示器、故障显示器、全屏蔽可触摸T型或肘型高压电缆接头、高压避雷器等装置。高压侧开关、刀闸带有防误联锁装置。 环网柜至变压器高压端以及低压侧全套电缆接线 低压侧由下列基本部件组成： 低压进线总开关通常选用SIEMENS公司3VF、3VL系列断路器 低压出线开关通常选用SIEMENS公司的3VF、3VL系列断路器或SIBA、JERN MÜLLER公司的低压熔断器开关（LV-HRC）。 铜质汇流排系统 电流、电流互感器 计量表箱 根据客户需要可选配如自动功率补偿装置、多功能（可显示、记录、输出）功率测量表及配网自动化等其它装置 主要电气参数 额定电压： 高压侧 10KV，最高工作电压12 KV 低压侧 0.4KV 额定电流： 630 A (电缆单元) 额定电流： 200 A (变压器单元) 额定频率： 50 Hz 额定容量： 50 - 1250KVA

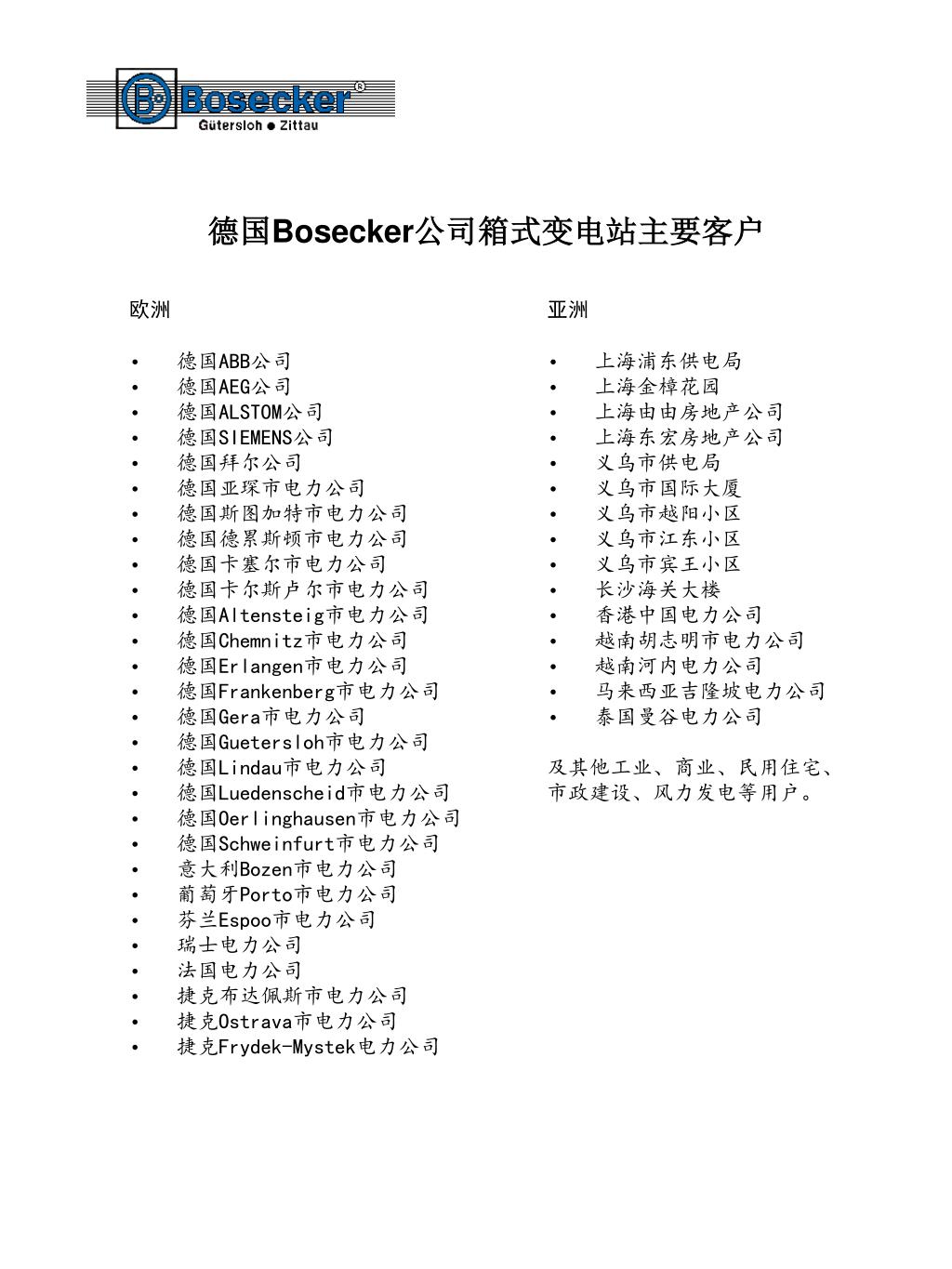

6. 欧洲 德国ABB公司 德国AEG公司 德国ALSTOM公司 德国SIEMENS公司 德国拜尔公司 德国亚琛市电力公司 德国斯图加特市电力公司 德国德累斯顿市电力公司 德国卡塞尔市电力公司 德国卡尔斯卢尔市电力公司 德国Altensteig市电力公司 德国Chemnitz市电力公司 德国Erlangen市电力公司 德国Frankenberg市电力公司 德国Gera市电力公司 德国Guetersloh市电力公司 德国Lindau市电力公司 德国Luedenscheid市电力公司 德国Oerlinghausen市电力公司 德国Schweinfurt市电力公司 意大利Bozen市电力公司 葡萄牙Porto市电力公司 芬兰Espoo市电力公司 瑞士电力公司 法国电力公司 捷克布达佩斯市电力公司 捷克Ostrava市电力公司 捷克Frydek-Mystek电力公司 亚洲 上海浦东供电局 上海金樟花园 上海由由房地产公司 上海东宏房地产公司 义乌市供电局 义乌市国际大厦 义乌市越阳小区 义乌市江东小区 义乌市宾王小区 长沙海关大楼 香港中国电力公司 越南胡志明市电力公司 越南河内电力公司 马来西亚吉隆坡电力公司 泰国曼谷电力公司 及其他工业、商业、民用住宅、 市政建设、风力发电等用户。 德国Bosecker公司箱式变电站主要客户

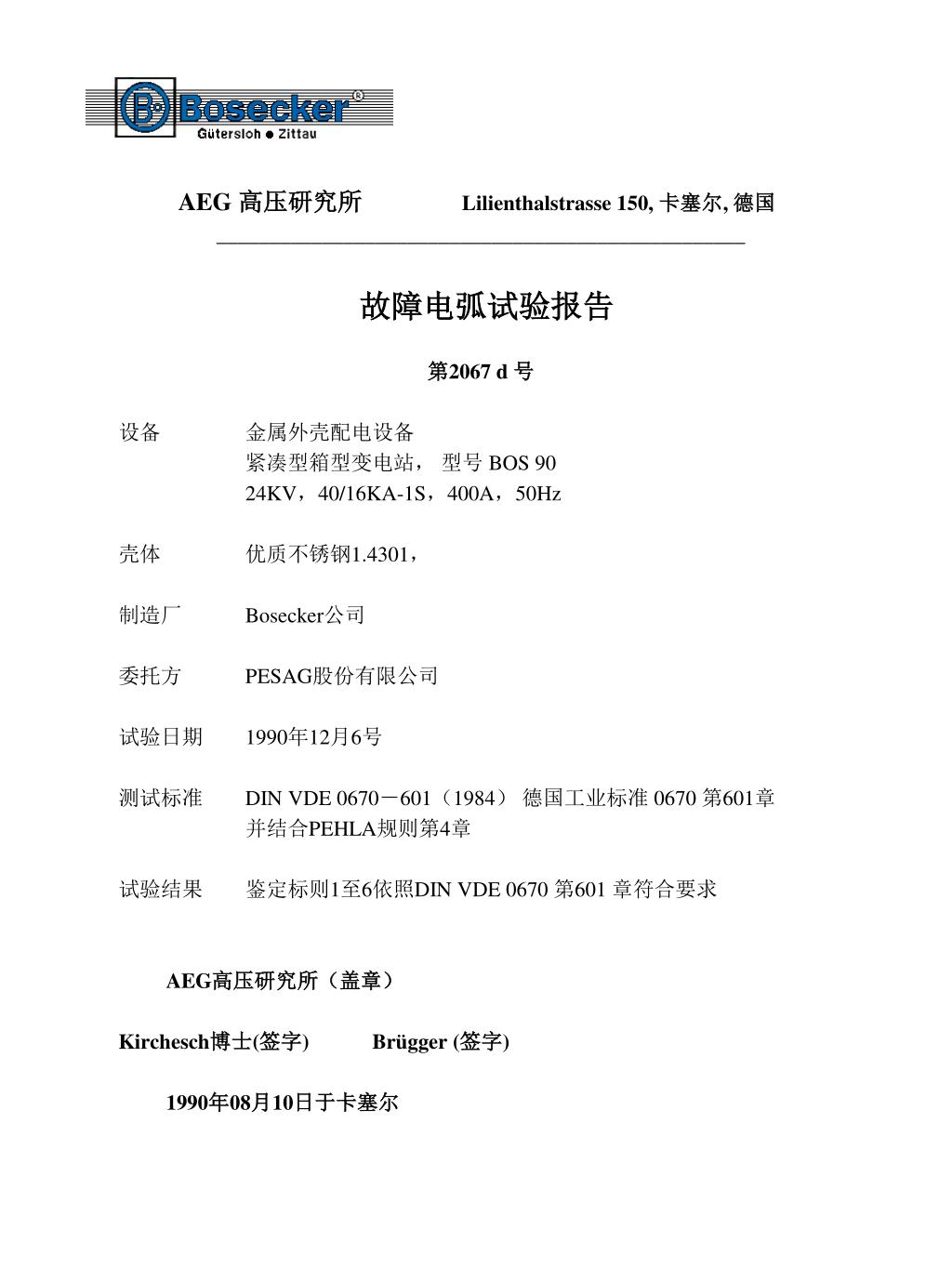

7. AEG 高压研究所Lilienthalstrasse 150, 卡塞尔, 德国 __________________________________________________ 故障电弧试验报告 第2067 d 号 设备金属外壳配电设备 紧凑型箱型变电站， 型号BOS 90 24KV，40/16KA-1S，400A，50Hz 壳体 优质不锈钢1.4301， 制造厂Bosecker公司 委托方PESAG股份有限公司 试验日期1990年12月6号 测试标准DIN VDE 0670－601（1984）德国工业标准0670 第601章 并结合PEHLA规则第4章 试验结果鉴定标则1至6依照DIN VDE 0670 第601 章符合要求 AEG高压研究所（盖章） Kirchesch博士(签字) Brügger (签字) 1990年08月10日于卡塞尔

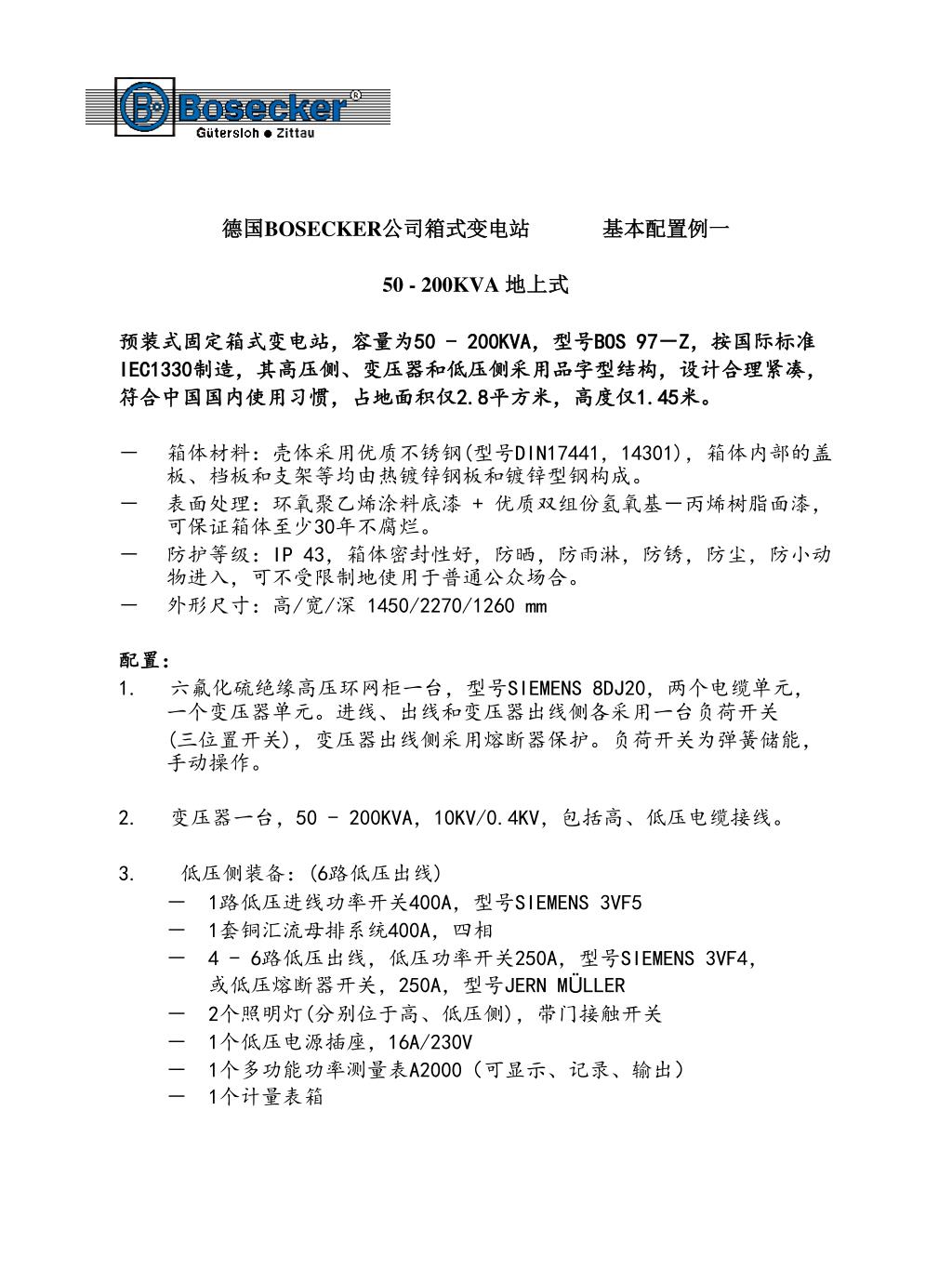

8. 德国BOSECKER公司箱式变电站 基本配置例一 50 - 200KVA 地上式 预装式固定箱式变电站，容量为50 - 200KVA，型号BOS 97－Z，按国际标准 IEC1330制造，其高压侧、变压器和低压侧采用品字型结构，设计合理紧凑， 符合中国国内使用习惯，占地面积仅2.8平方米，高度仅1.45米。 － 箱体材料：壳体采用优质不锈钢(型号DIN17441，14301)，箱体内部的盖板、档板和支架等均由热镀锌钢板和镀锌型钢构成。 － 表面处理：环氧聚乙烯涂料底漆 + 优质双组份氢氧基－丙烯树脂面漆，可保证箱体至少30年不腐烂。 － 防护等级：IP 43，箱体密封性好，防晒，防雨淋，防锈，防尘，防小动物进入，可不受限制地使用于普通公众场合。 － 外形尺寸：高/宽/深 1450/2270/1260 mm 配置： 1.六氟化硫绝缘高压环网柜一台，型号SIEMENS 8DJ20，两个电缆单元，一个变压器单元。进线、出线和变压器出线侧各采用一台负荷开关 (三位置开关)，变压器出线侧采用熔断器保护。负荷开关为弹簧储能，手动操作。 2.变压器一台，50 - 200KVA，10KV/0.4KV，包括高、低压电缆接线。 3.低压侧装备：(6路低压出线) － 1路低压进线功率开关400A，型号SIEMENS 3VF5 － 1套铜汇流母排系统400A，四相 － 4 - 6路低压出线，低压功率开关250A，型号SIEMENS 3VF4， 或低压熔断器开关，250A，型号JERN MÜLLER － 2个照明灯(分别位于高、低压侧)，带门接触开关 － 1个低压电源插座，16A/230V － 1个多功能功率测量表A2000（可显示、记录、输出） － 1个计量表箱

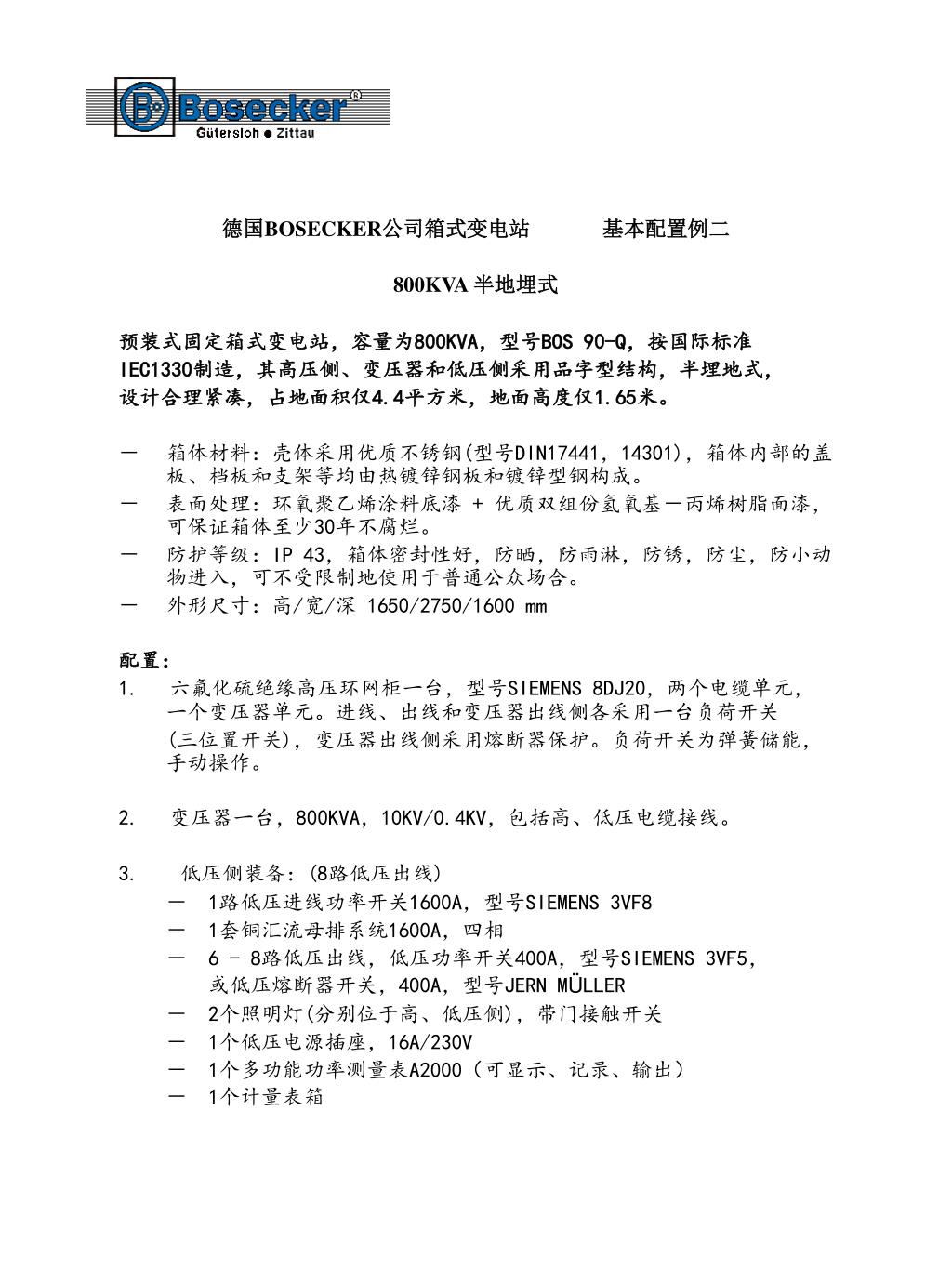

9. 德国BOSECKER公司箱式变电站 基本配置例二 800KVA 半地埋式 预装式固定箱式变电站，容量为800KVA，型号BOS 90-Q，按国际标准 IEC1330制造，其高压侧、变压器和低压侧采用品字型结构，半埋地式， 设计合理紧凑，占地面积仅4.4平方米，地面高度仅1.65米。 － 箱体材料：壳体采用优质不锈钢(型号DIN17441，14301)，箱体内部的盖板、档板和支架等均由热镀锌钢板和镀锌型钢构成。 － 表面处理：环氧聚乙烯涂料底漆 + 优质双组份氢氧基－丙烯树脂面漆，可保证箱体至少30年不腐烂。 － 防护等级：IP 43，箱体密封性好，防晒，防雨淋，防锈，防尘，防小动物进入，可不受限制地使用于普通公众场合。 － 外形尺寸：高/宽/深 1650/2750/1600 mm 配置： 1.六氟化硫绝缘高压环网柜一台，型号SIEMENS 8DJ20，两个电缆单元，一个变压器单元。进线、出线和变压器出线侧各采用一台负荷开关 (三位置开关)，变压器出线侧采用熔断器保护。负荷开关为弹簧储能，手动操作。 2.变压器一台，800KVA，10KV/0.4KV，包括高、低压电缆接线。 3.低压侧装备：(8路低压出线) － 1路低压进线功率开关1600A，型号SIEMENS 3VF8 － 1套铜汇流母排系统1600A，四相 － 6 - 8路低压出线，低压功率开关400A，型号SIEMENS 3VF5， 或低压熔断器开关，400A，型号JERN MÜLLER － 2个照明灯(分别位于高、低压侧)，带门接触开关 － 1个低压电源插座，16A/230V － 1个多功能功率测量表A2000（可显示、记录、输出） － 1个计量表箱

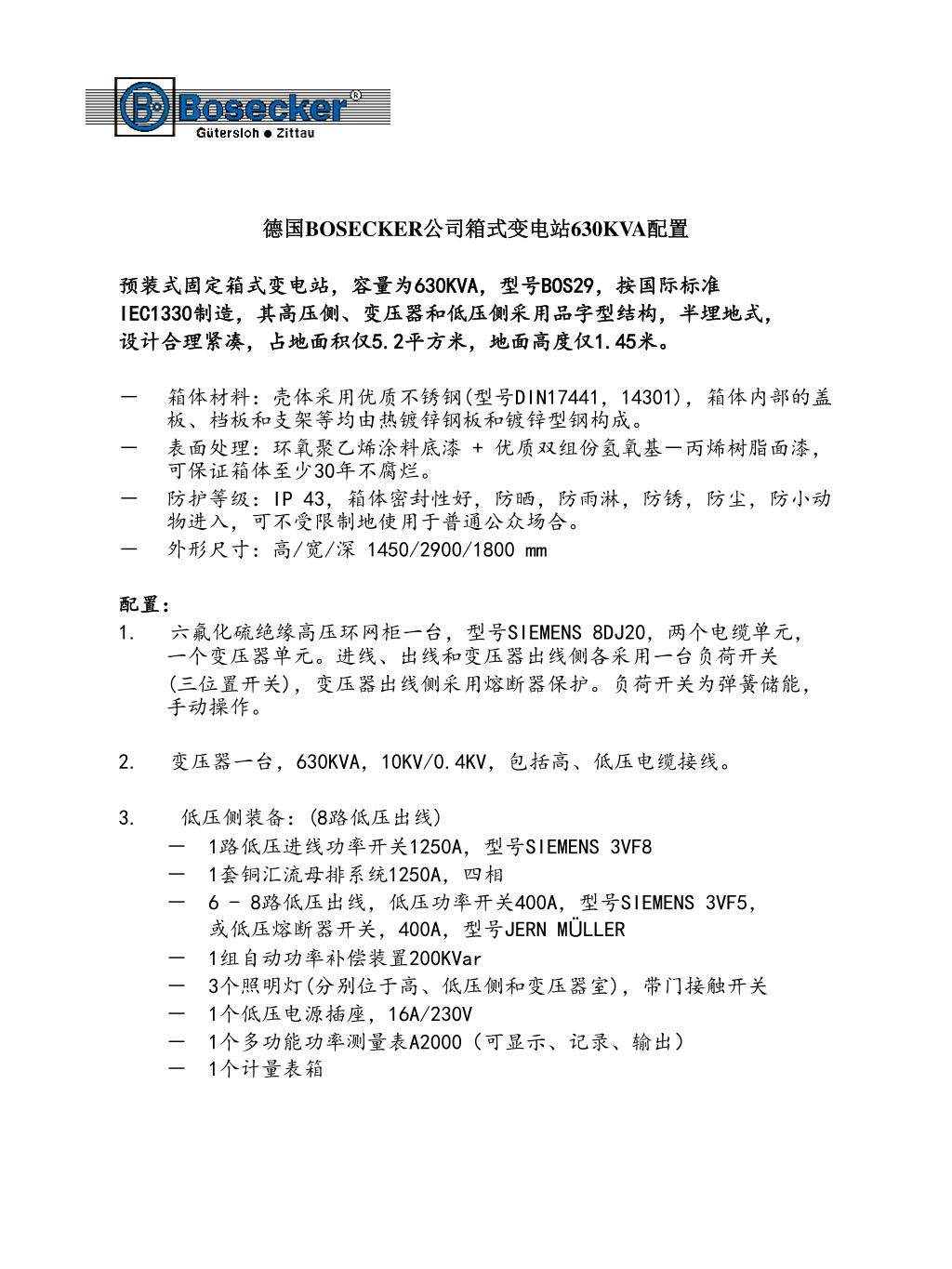

10. 德国BOSECKER公司箱式变电站630KVA配置 预装式固定箱式变电站，容量为630KVA，型号BOS29，按国际标准 IEC1330制造，其高压侧、变压器和低压侧采用品字型结构，半埋地式， 设计合理紧凑，占地面积仅5.2平方米，地面高度仅1.45米。 － 箱体材料：壳体采用优质不锈钢(型号DIN17441，14301)，箱体内部的盖板、档板和支架等均由热镀锌钢板和镀锌型钢构成。 － 表面处理：环氧聚乙烯涂料底漆 + 优质双组份氢氧基－丙烯树脂面漆，可保证箱体至少30年不腐烂。 － 防护等级：IP 43，箱体密封性好，防晒，防雨淋，防锈，防尘，防小动物进入，可不受限制地使用于普通公众场合。 － 外形尺寸：高/宽/深 1450/2900/1800 mm 配置： 1.六氟化硫绝缘高压环网柜一台，型号SIEMENS 8DJ20，两个电缆单元，一个变压器单元。进线、出线和变压器出线侧各采用一台负荷开关 (三位置开关)，变压器出线侧采用熔断器保护。负荷开关为弹簧储能，手动操作。 2.变压器一台，630KVA，10KV/0.4KV，包括高、低压电缆接线。 3.低压侧装备：(8路低压出线) － 1路低压进线功率开关1250A，型号SIEMENS 3VF8 － 1套铜汇流母排系统1250A，四相 － 6 - 8路低压出线，低压功率开关400A，型号SIEMENS 3VF5， 或低压熔断器开关，400A，型号JERN MÜLLER － 1组自动功率补偿装置200KVar － 3个照明灯(分别位于高、低压侧和变压器室)，带门接触开关 － 1个低压电源插座，16A/230V － 1个多功能功率测量表A2000（可显示、记录、输出） － 1个计量表箱
