  1. 后一页 Mcs 51系列单片机系统及其应用　 第二版 第五章 MCS—51单片机系统扩展3 安徽理工大学电气工程系 返回

  2. 第五章 MCS—51单片机系统扩展 • 一、简单并行接口的组成 • 简单的并行接口由数据寄存器和少量的控制电路组成，暂存传送的数据。以锁存器、缓冲器为主要芯片，稍加控制都可以作为简单的并行接口。

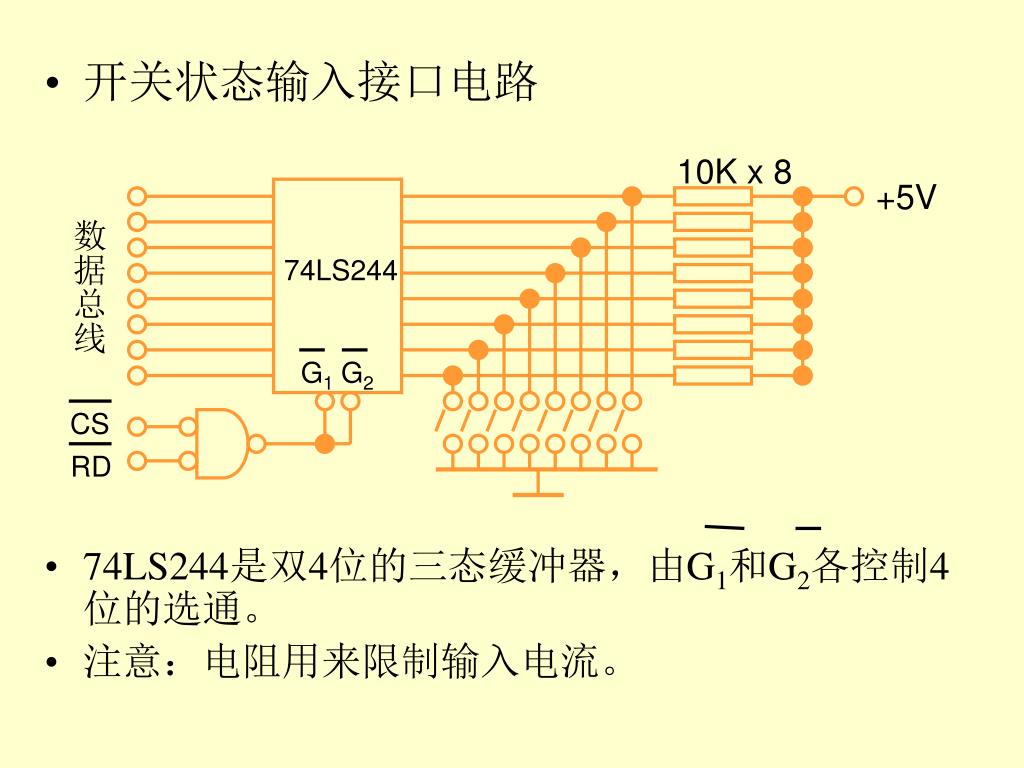

  3. 10K x 8 +5V 数据总线 74LS244 G1 G2 CS RD • 开关状态输入接口电路 • 74LS244是双4位的三态缓冲器，由G1和G2各控制4位的选通。 • 注意：电阻用来限制输入电流。

  4. 如CS连接到P2.6，则地址为0BFFFH，则可以用指令来读取开关状态。如CS连接到P2.6，则地址为0BFFFH，则可以用指令来读取开关状态。 MOV DPTR，#0BFFFH MOVX A，@DPTR

  5. +5V 300x 8 数据总线 74LS373 LE OE CS WR 发光二极管输出接口电路 • 74LS373是8位的三态锁存器，由LE控制锁存，OE控制选通。 • 注意：电阻用来限制输入电流。

  6. 如CS连接到P2.5，则地址为0DFFFH，则可以用指令来发光二极管的状态。实现单数灯灭，双数灯亮。如CS连接到P2.5，则地址为0DFFFH，则可以用指令来发光二极管的状态。实现单数灯灭，双数灯亮。 MOV DPTR，#0DFFFH MOV A，#55H MOVX @DPTR，A

  7. §5.3 8031与可编程并行I/O 8255A扩展接口 一、结构和功能 1、8255的结构 8255的内部结构如下图。 2、8255端口选择 A1A0和RD、WR、CS组合起来实现的各种基本操作如下表

  8. A1 A0 RD WR CS 操作 0 0 0 1 0 端口A 数据总线 0 1 0 1 0 端口B 数据总线 1 0 0 1 0 端口C 数据总线 0 0 1 0 0 数据总线 端口A 0 1 1 0 0 数据总线 端口B 1 0 1 0 0 数据总线 端口C 1 1 1 0 0 数据总线 控制寄存器 * * * * 1 数据总线三态 1 1 0 1 0 非法状态 * * 1 1 0 数据总线三态

  9. 3、8255的三种工作方式及控制字/状态字 它有两个控制字和一个状态字。两个控制字分别是方式控制字与端口C的置位/复位控制字。 状态字格式如下 A组 B组 PC7 PC6 PC5 PC4 PC3 PC2 PC1 PC0 OBFA INTE1 IBFA INTE2 INTRA INTE3IBFB/OBFB INTRB 输出 输入 输入/输出 两个控制字格式如下

  10. 二、8051与8255的接口电路 1)接口方法 如图5-44连接。此时8255的四个端口地址为： 0070H A 口 0071H B口 0072H C口 0073H 控制字寄存器

  11. 2）单片机利用8255接口驱动打印机 8031 打印机 D0 ： D7 BUSY STB D0~D7 P2.0 A1 A0 PA0 ： PA7 8255 CS PC0 A1 A0 PC4

  12. BUSY ACK DATA STB

  13. 8255的A口地址为0FEFCH，C口为0FEFEH，控制口为0FEFFH，实现打印RAM中20H中的一个十进制数。 PRINT：PUSH DPH PUSH DPL PUSH ACC MOV A，#81H；1000，0001B MOV DPTR，#0FEFFH MOVX @DPTR，A MOV DPTR，#0FEFEH WAIT： MOVX A，@DPTR JNB ACC.0, WAIT ；打印机准备好吗? MOV A, 20H

  14. ADD A，#30H MOV DPTR，#0FEFCH MOVX @DPTR , A MOV DPTR，#0FEFFH；使用置位复位方式 MOV A，#08H；0000，1000B 使PC4=0 MOVX @DPTR，A MOV A，#09H；0000，1001B使PC4=1 MOVX @DPTR，A POP ACC POP DPL POP DPH RET

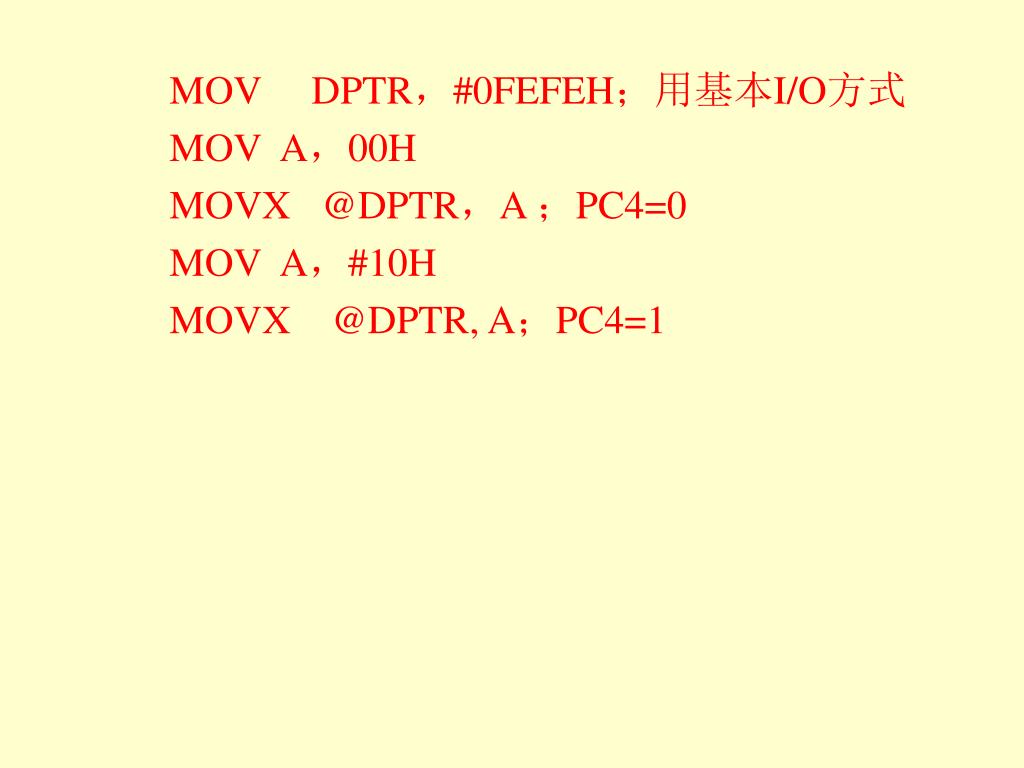

  15. MOV DPTR，#0FEFEH；用基本I/O方式 MOV A，00H MOVX @DPTR，A ；PC4=0 MOV A，#10H MOVX @DPTR, A；PC4=1
