シリカガラスのバルク，表面及び融着界面の構造

シリカガラスのバルク，表面及び融着界面の構造. 分子化学講座 応用物理学専攻 永井建. シリカガラスの構造，性質. 構造. O. SiO 4 正四面体構造が O を共有し 3 次元的網目構造を形成している. O. O. Si. 性質. O. 不純物が極めて少ない 熱に強い 優れた光学特性 耐薬品性に優れている. Si. O. O. O. シリカガラスの体積の温度依存性. R.Br ü ckner, J.Non-Cryst.Solids 5 , 123 (1970). シリカガラスの体積の温度依存性. 一般的なガラスの体積の温度依存性.

december
Download Presentation

シリカガラスのバルク，表面及び融着界面の構造

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

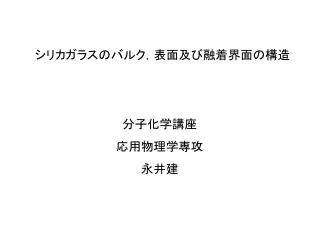

  1. シリカガラスのバルク，表面及び融着界面の構造シリカガラスのバルク，表面及び融着界面の構造 分子化学講座 応用物理学専攻 永井建

  2. シリカガラスの構造，性質 構造 O SiO4正四面体構造がOを共有し 3次元的網目構造を形成している O O Si 性質 O 不純物が極めて少ない 熱に強い 優れた光学特性 耐薬品性に優れている Si O O O

  3. シリカガラスの体積の温度依存性 R.Brückner, J.Non-Cryst.Solids 5, 123(1970) シリカガラスの体積の温度依存性 一般的なガラスの体積の温度依存性

  4. 密度の仮想温度依存性 熱履歴に強く依存 仮想温度 ＝ ガラス構造が凍結された温度 R.Brückner, J.Non-Cryst.Solids 5, 123(1970)

  5. シリカガラス表面付近の密度，欠陥構造 欠陥構造 ・ NBOHC SiO4の一つのOが共有 結合していない構造 ・ E´センター SiO4のOが一つ抜けて SiO3となる構造

  6. 本研究の目的 ◎シリカガラスの表面についての研究はすでに行われて 　　いるが表面と表面をつなげ熱処理した融着界面に 　　対しての研究は数少ない　　　　　　　　　　　　　 ◎シリカガラスの融着界面は屈折率が粒子内部と異なる ◎欠陥構造により紫外線領域に吸収帯が生じる MDシミュレーションによるシリカガラスの表面及び融着界面の構造解析

  7. D (J) β(Å-1) r* (Å) Si-O 3.1958×10－19 2.7254 1.6148 Si-Si 2.0538×10－21 1.71743 3.4103 O-O 3.7261×10－21 1.37583 3.7835 ポテンシャル クーロン力 共有結合の効果　(Morse項)

  8. a b JOO 6.93501 3.07951 JSiSi 38.1721 3.22006 JSiO 20.4747 3.26564 電化平衡法

  9. z y x シミュレーション方法 バルク 表面 融着界面 基本セル レプリカ

  10. 解析方法 1.5Å 1st layer 2nd layer 3rd layer ： ： ： 3st layer 2nd layer 1rd layer ： ： ： ：

  11. 表面付近の密度，電荷分布

  12. 表面付近のRDF，配位数

  13. 表面付近の結合角分布

  14. 融着界面付近の密度，電荷分布

  15. 融着界面付近のRDF

  16. 融着界面付近の配位数

  17. 融着界面付近の結合角分布

  18. 欠陥構造 菱形構造 Si原子 O原子 E´センター NBOHC

  19. まとめ シリカガラスの表面及び融着界面の構造 分子動力学シミュレーション 表面： 欠陥構造（Si（O2）Si菱形構造，NBOHC, E´センター） 融着界面： T＜3000 K 欠陥構造（Si（O2）Si菱形構造，NBOHC, E´センター） T>3000 K 欠陥構造は消滅，しかし密度は減少 今後の課題 温度を上げてのシミュレーション
