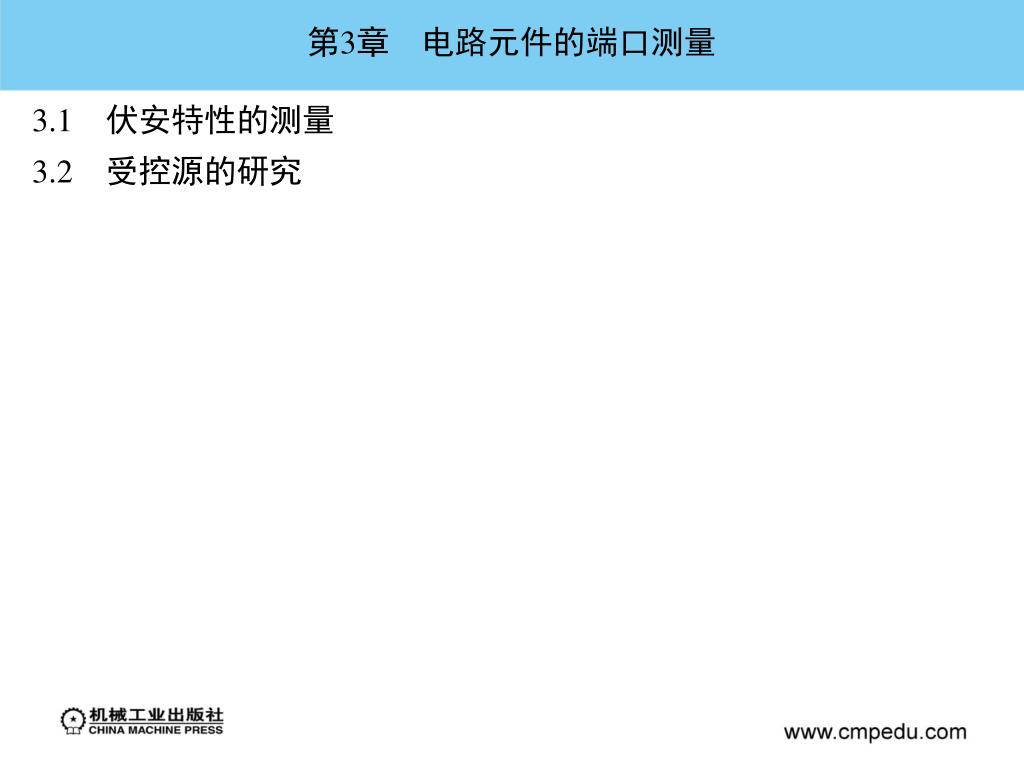

  1. 第3章　电路元件的端口测量 3.1　伏安特性的测量3.2　受控源的研究

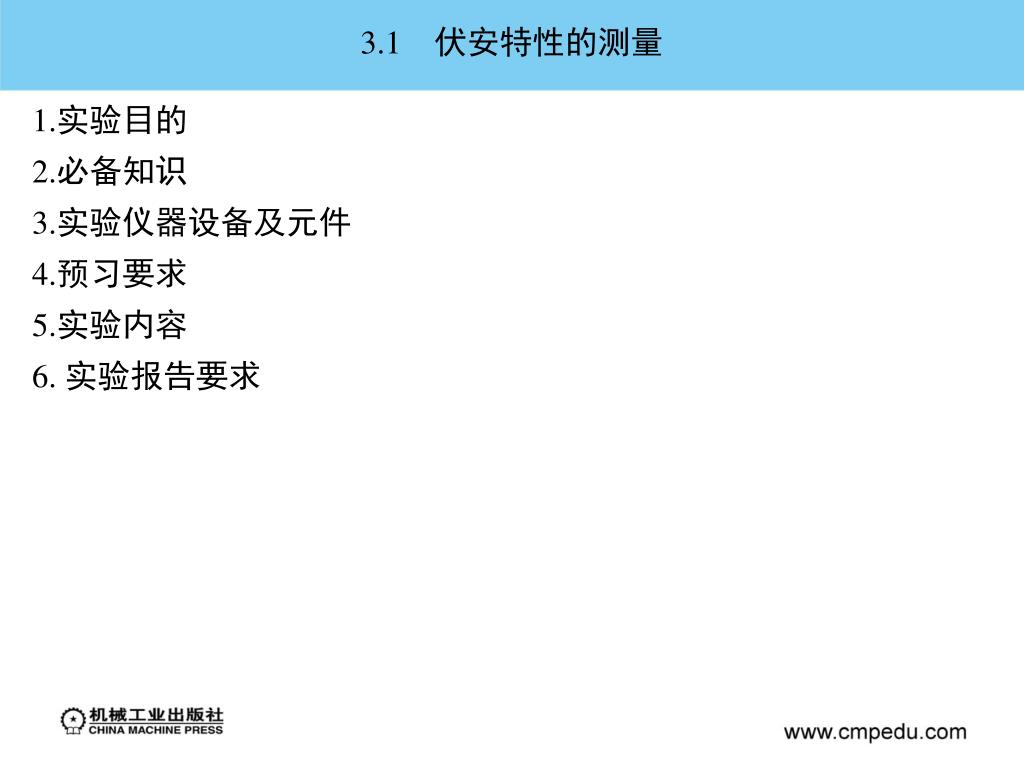

  2. 3.1　伏安特性的测量 1.实验目的2.必备知识3.实验仪器设备及元件4.预习要求5.实验内容6. 实验报告要求

  3. 1.实验目的 1) 学习直读式仪表和电源等设备的使用方法。2) 掌握电压与电流的测量方法。3) 掌握线性和非线性电阻元件伏安特性的测量方法。4) 掌握测量电压源和电流源端口特性的方法。

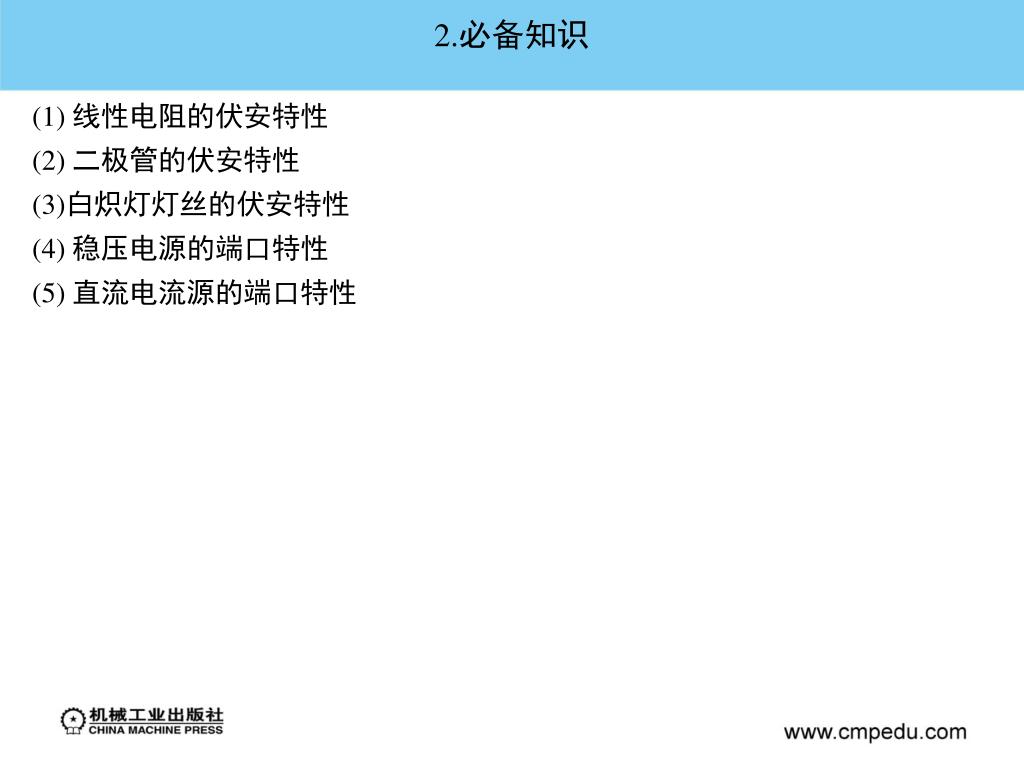

  4. 2.必备知识 (1) 线性电阻的伏安特性(2) 二极管的伏安特性(3)白炽灯灯丝的伏安特性(4) 稳压电源的端口特性(5) 直流电流源的端口特性

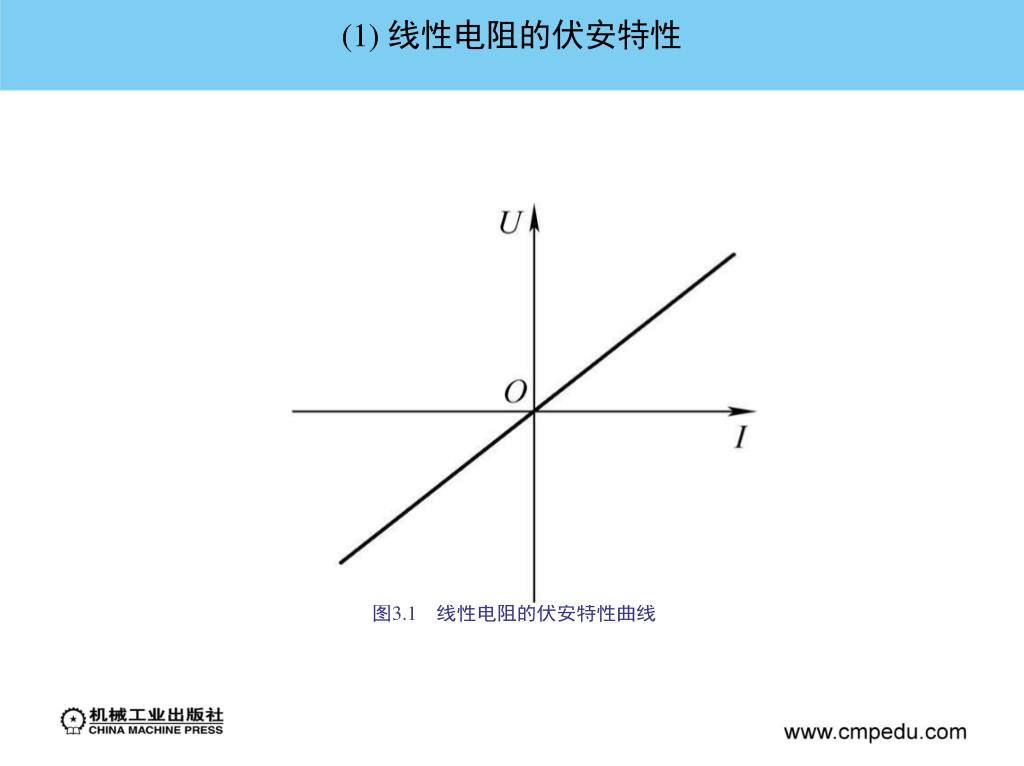

  5. (1) 线性电阻的伏安特性 图3.1　线性电阻的伏安特性曲线

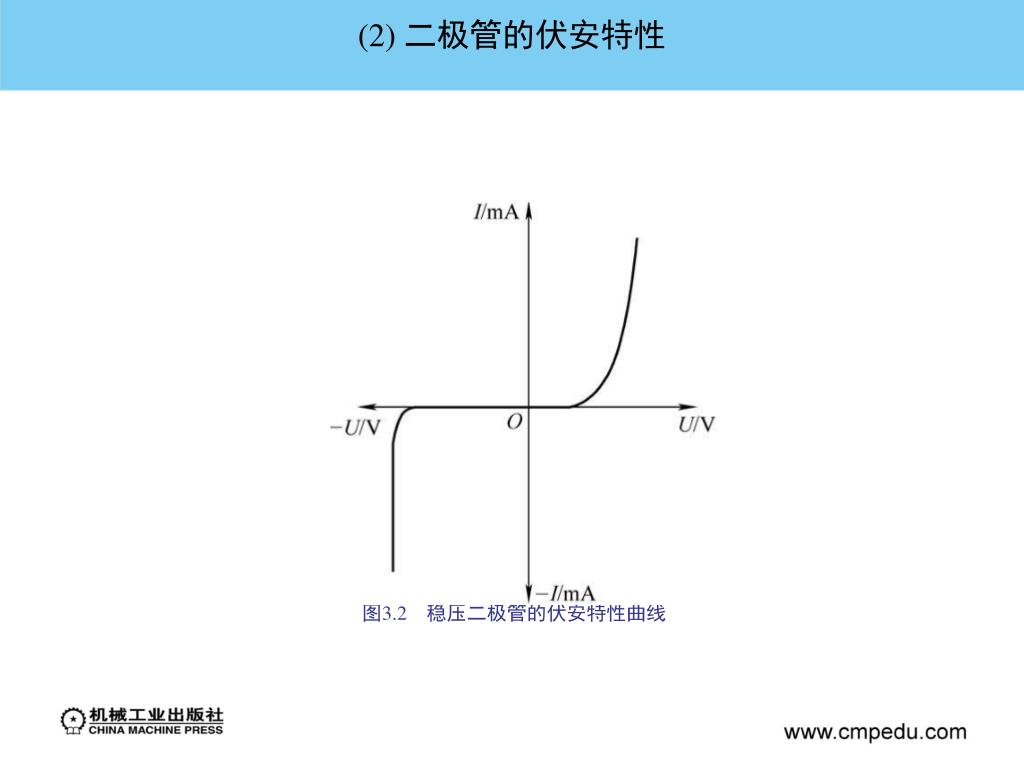

  6. (2) 二极管的伏安特性 图3.2　稳压二极管的伏安特性曲线

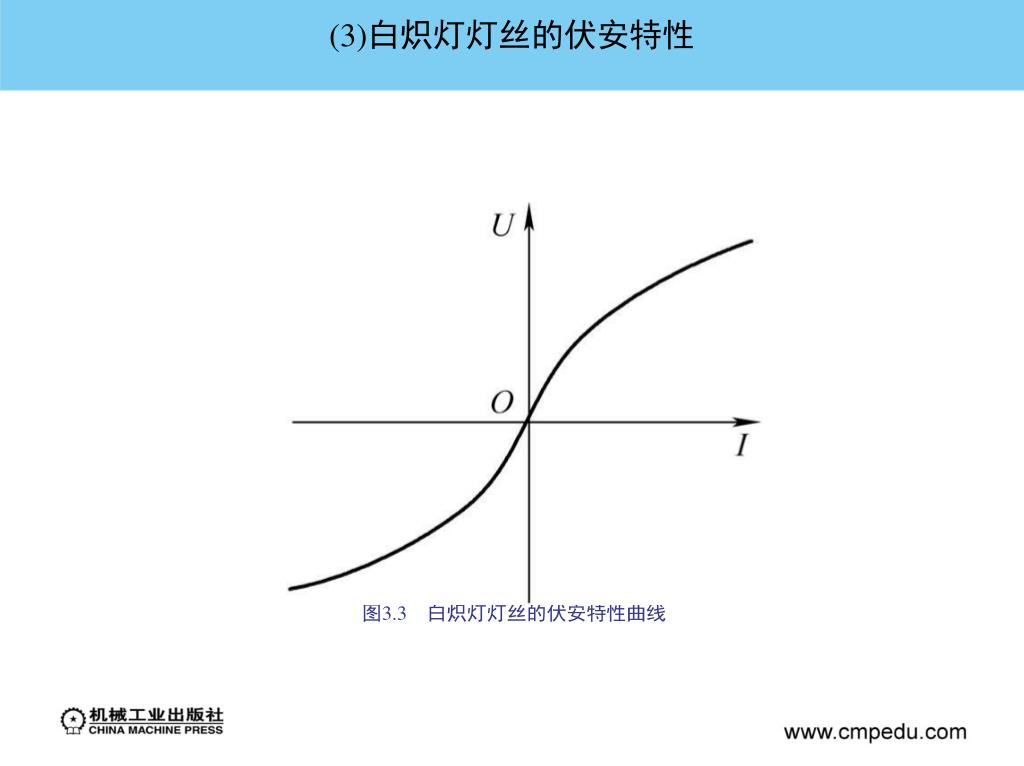

  7. (3)白炽灯灯丝的伏安特性 图3.3　白炽灯灯丝的伏安特性曲线

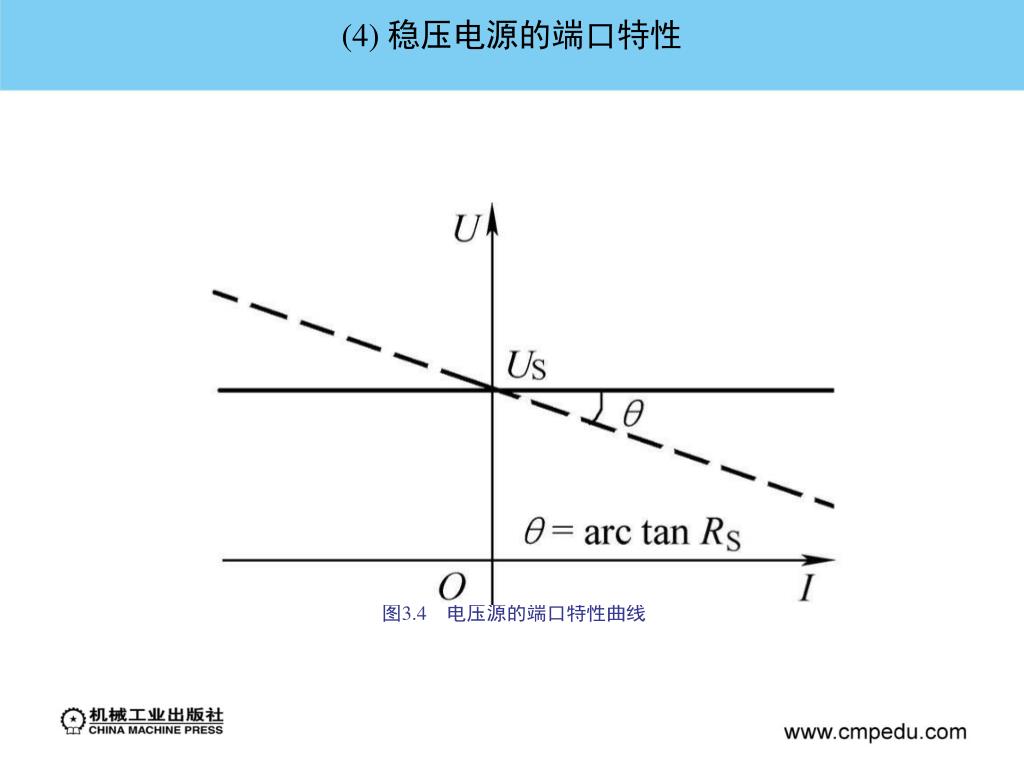

  8. (4) 稳压电源的端口特性 图3.4　电压源的端口特性曲线

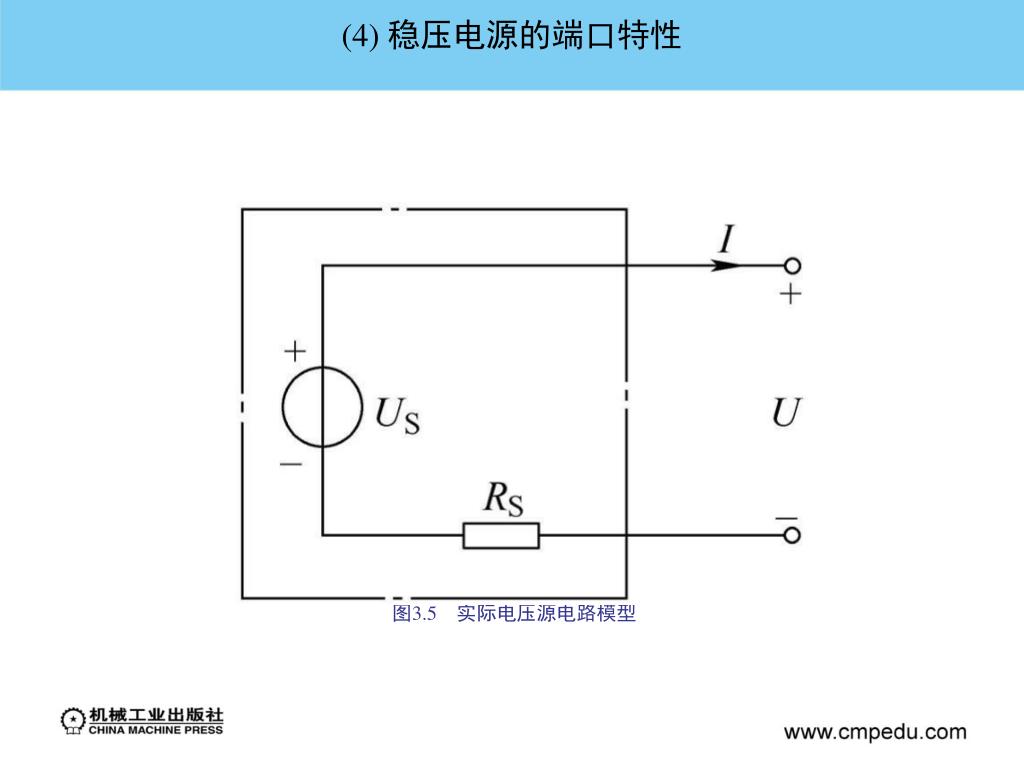

  9. (4) 稳压电源的端口特性 图3.5　实际电压源电路模型

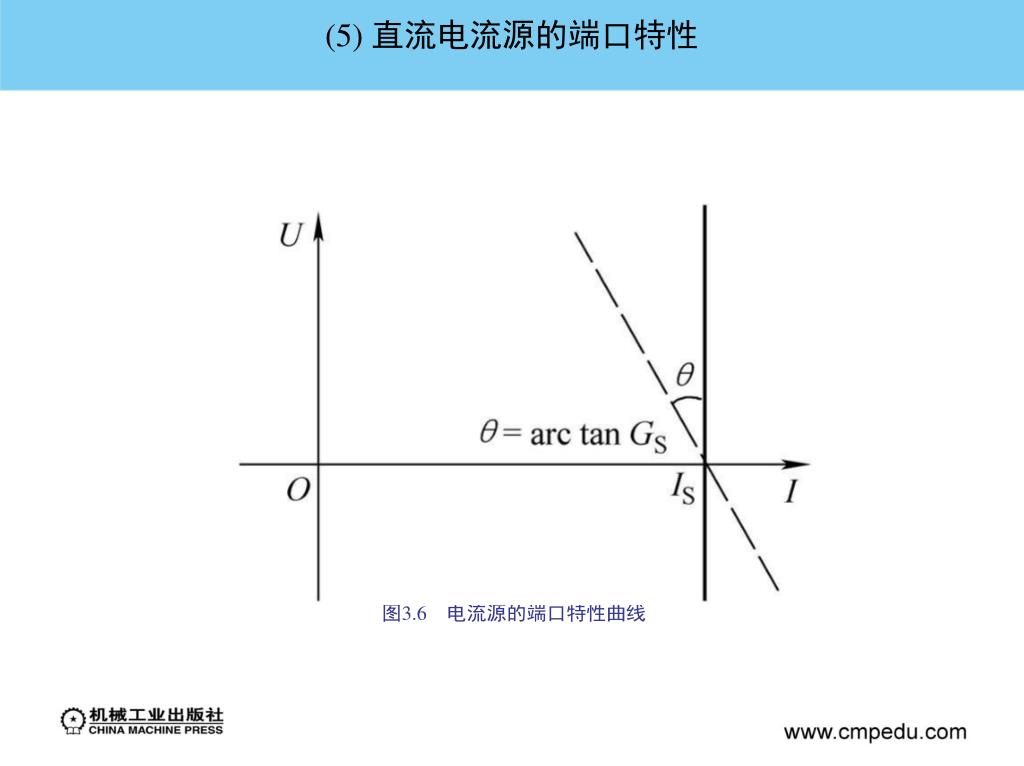

  10. (5) 直流电流源的端口特性 图3.6　电流源的端口特性曲线

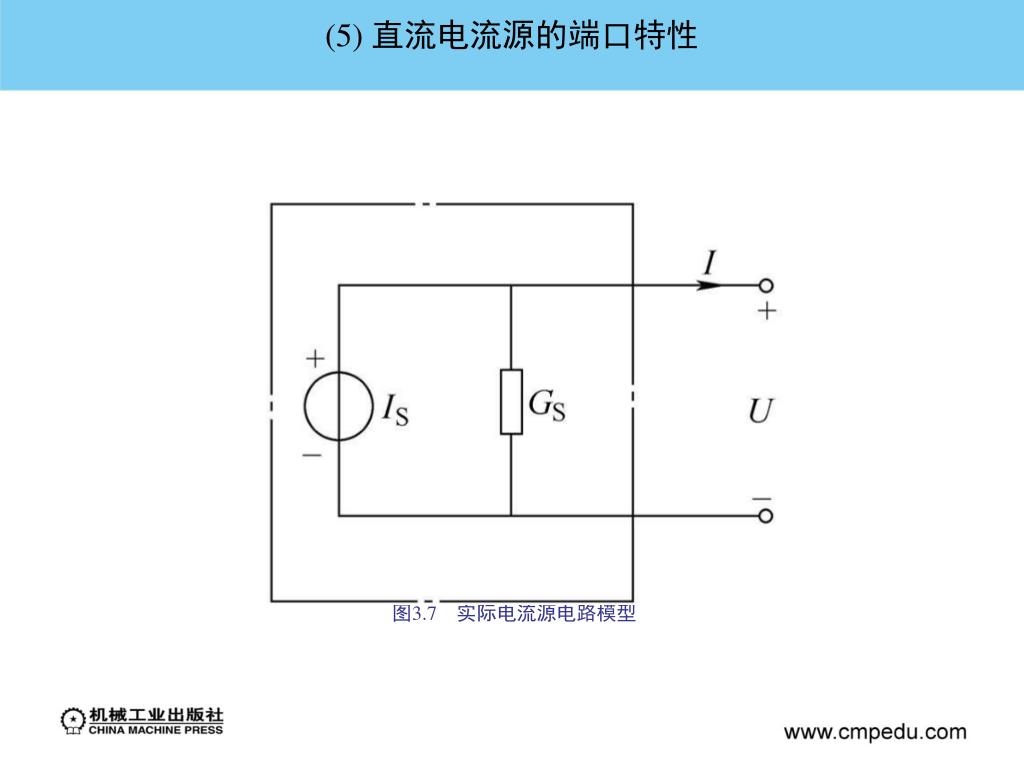

  11. (5) 直流电流源的端口特性 图3.7　实际电流源电路模型

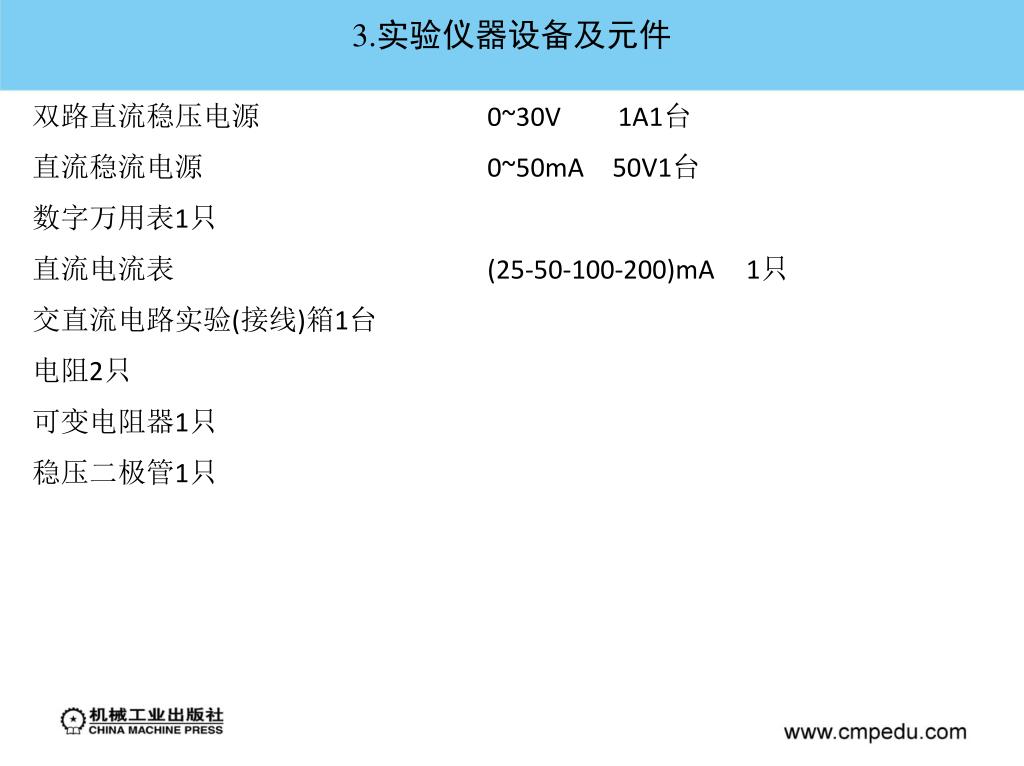

  12. 3.实验仪器设备及元件 双路直流稳压电源　　　　　　　　0~30V1A1台 直流稳流电源　　　　　　　　　　0~50mA50V1台 数字万用表1只 直流电流表　　　　　　　　　　　(25-50-100-200)mA 1只 交直流电路实验(接线)箱1台 电阻2只 可变电阻器1只 稳压二极管1只

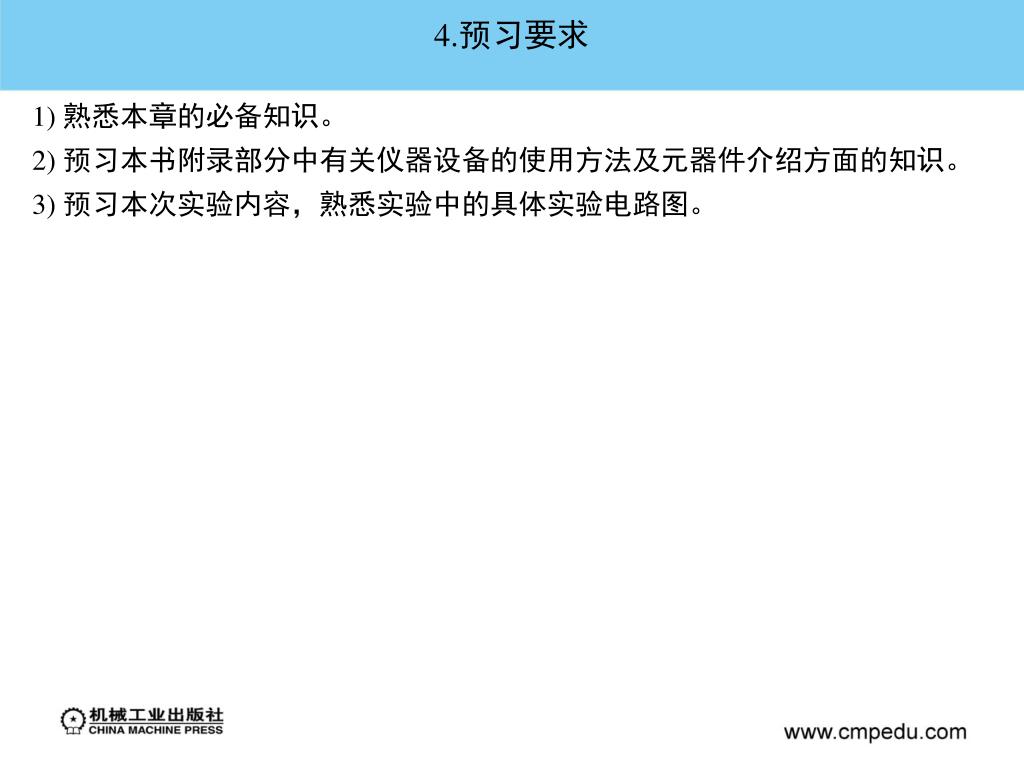

  13. 4.预习要求 1) 熟悉本章的必备知识。2) 预习本书附录部分中有关仪器设备的使用方法及元器件介绍方面的知识。3) 预习本次实验内容，熟悉实验中的具体实验电路图。

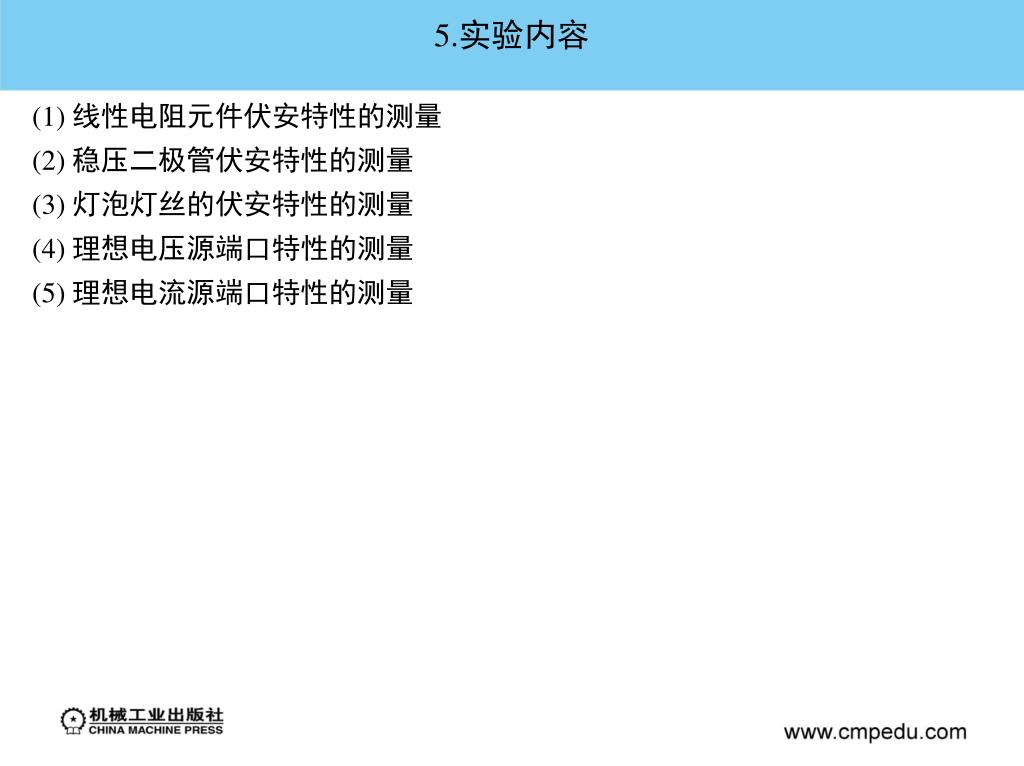

  14. 5.实验内容 (1) 线性电阻元件伏安特性的测量(2) 稳压二极管伏安特性的测量(3) 灯泡灯丝的伏安特性的测量(4) 理想电压源端口特性的测量(5) 理想电流源端口特性的测量

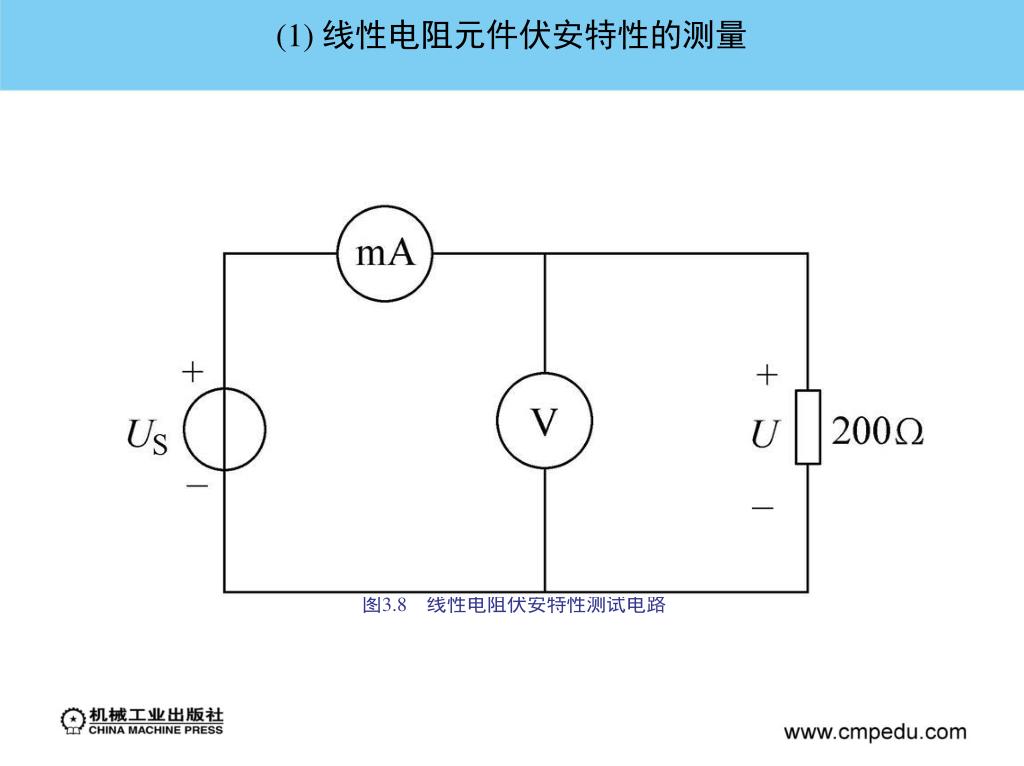

  15. (1) 线性电阻元件伏安特性的测量 图3.8　线性电阻伏安特性测试电路

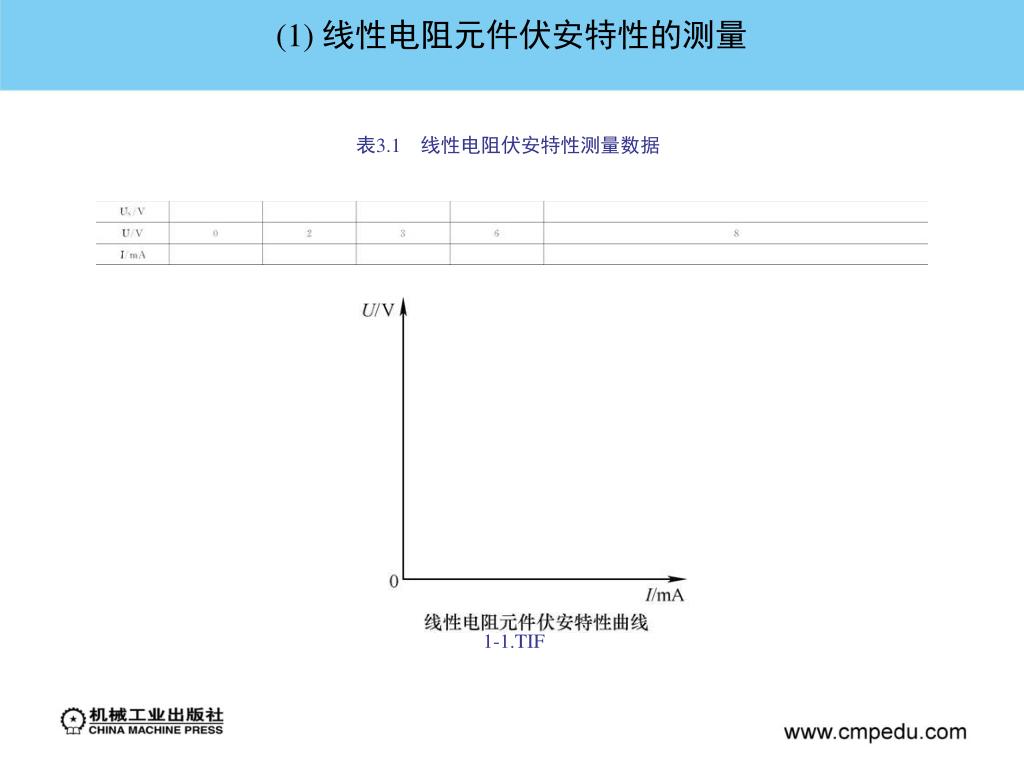

  16. (1) 线性电阻元件伏安特性的测量 表3.1　线性电阻伏安特性测量数据 1-1.TIF

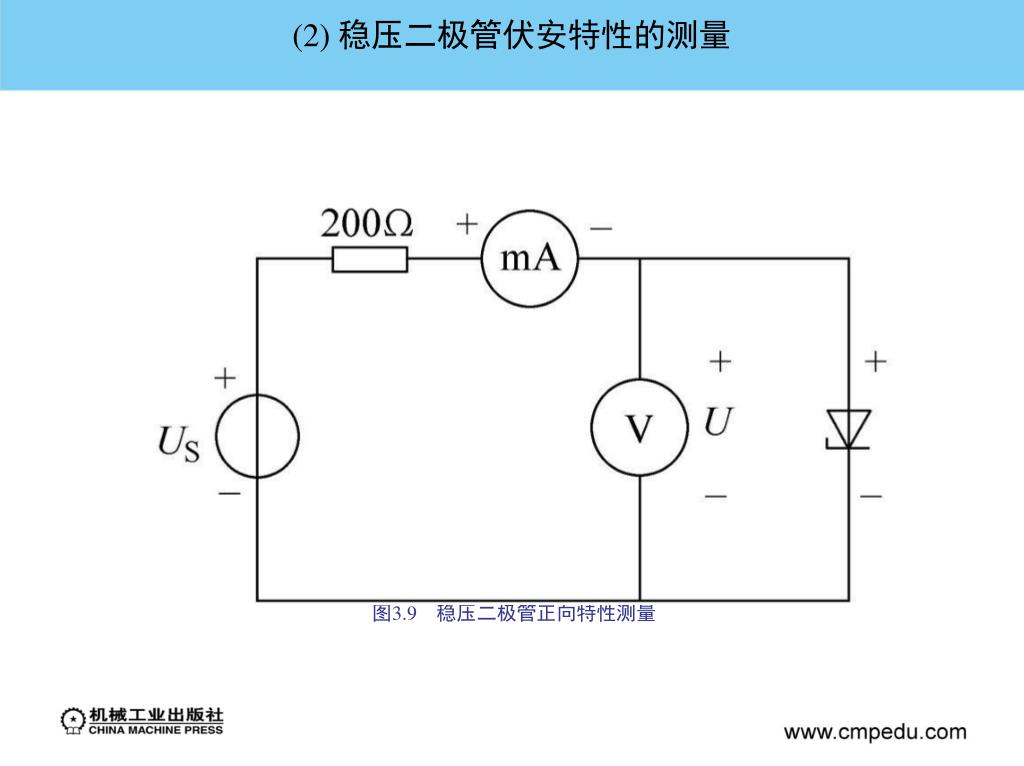

  17. (2) 稳压二极管伏安特性的测量 图3.9　稳压二极管正向特性测量

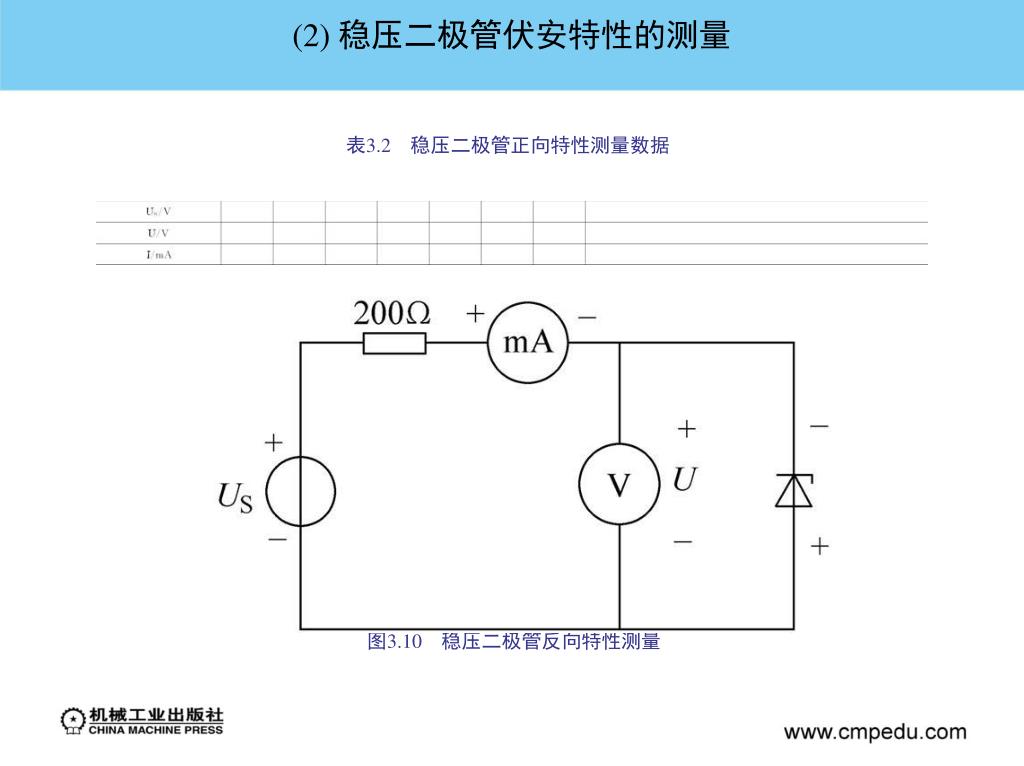

  18. (2) 稳压二极管伏安特性的测量 表3.2　稳压二极管正向特性测量数据 图3.10　稳压二极管反向特性测量

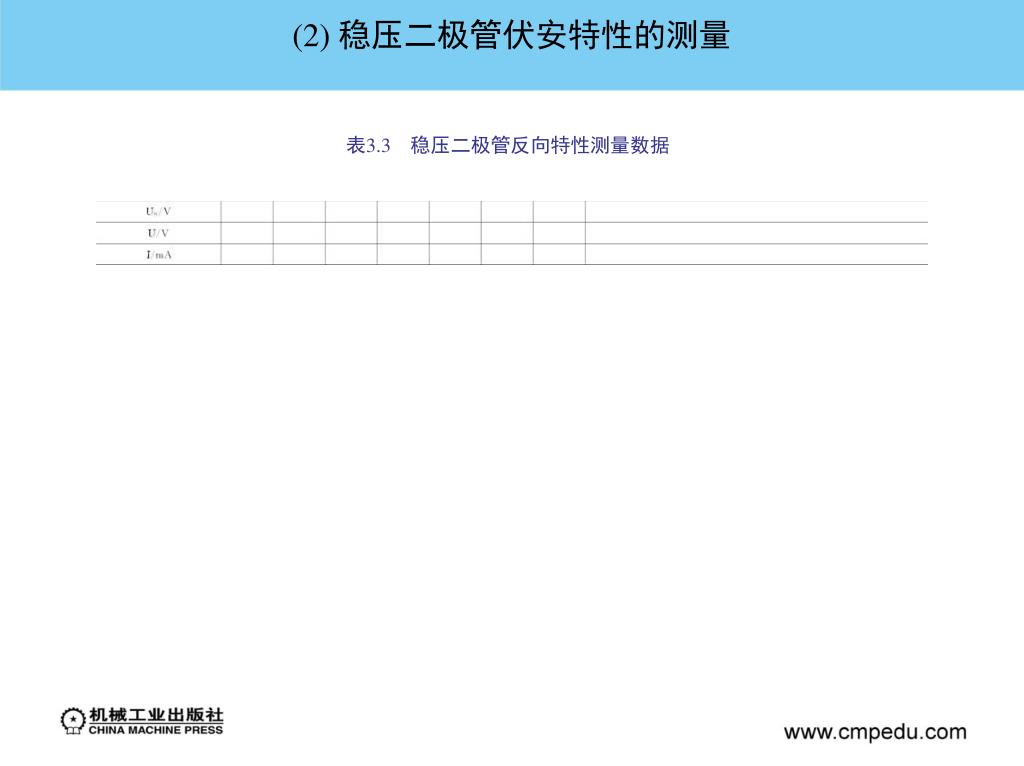

  19. (2) 稳压二极管伏安特性的测量 表3.3　稳压二极管反向特性测量数据

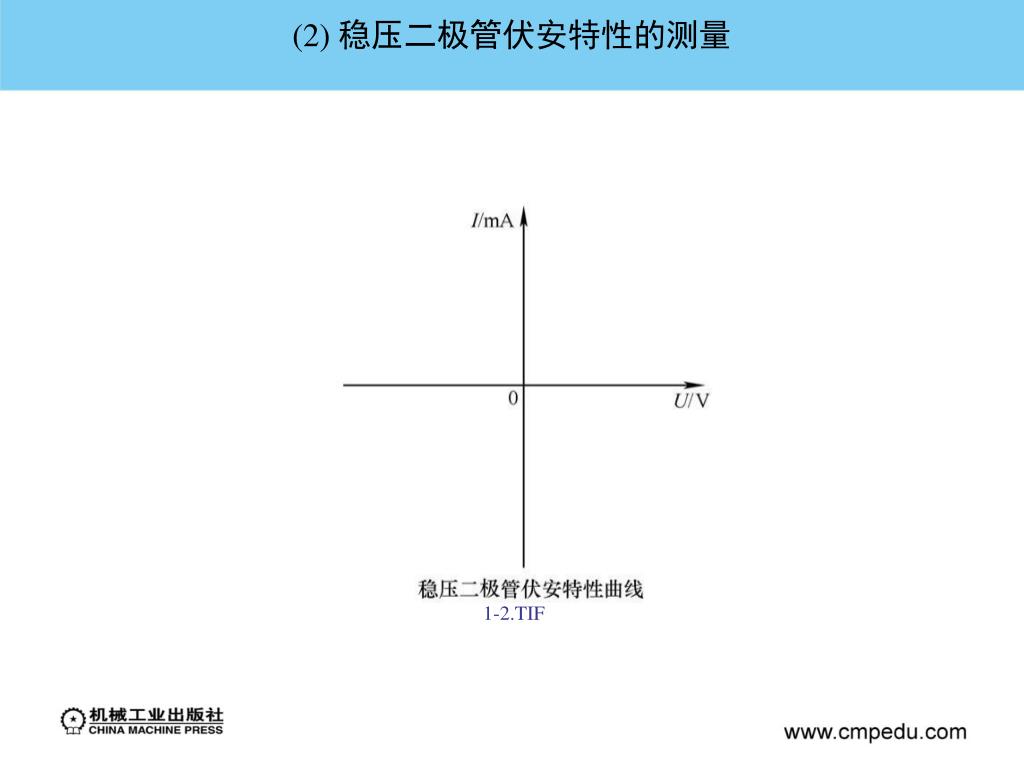

  20. (2) 稳压二极管伏安特性的测量 1-2.TIF

  21. (3) 灯泡灯丝的伏安特性的测量 图3.11　灯泡灯丝的伏安特性测试电路

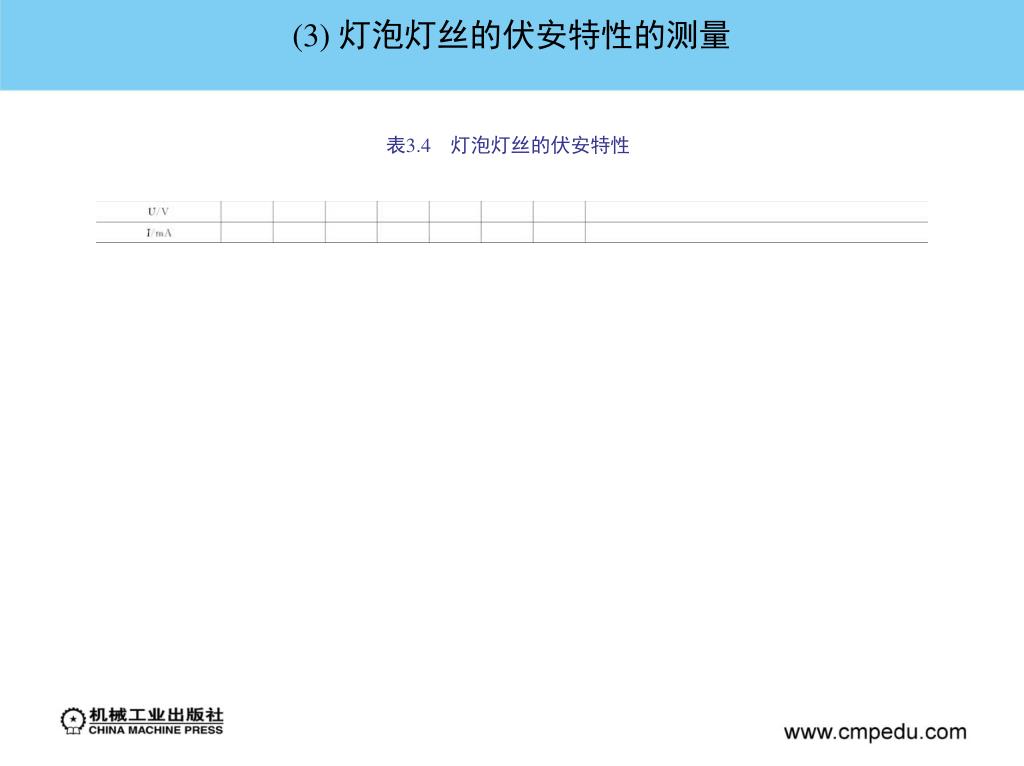

  22. (3) 灯泡灯丝的伏安特性的测量 表3.4　灯泡灯丝的伏安特性

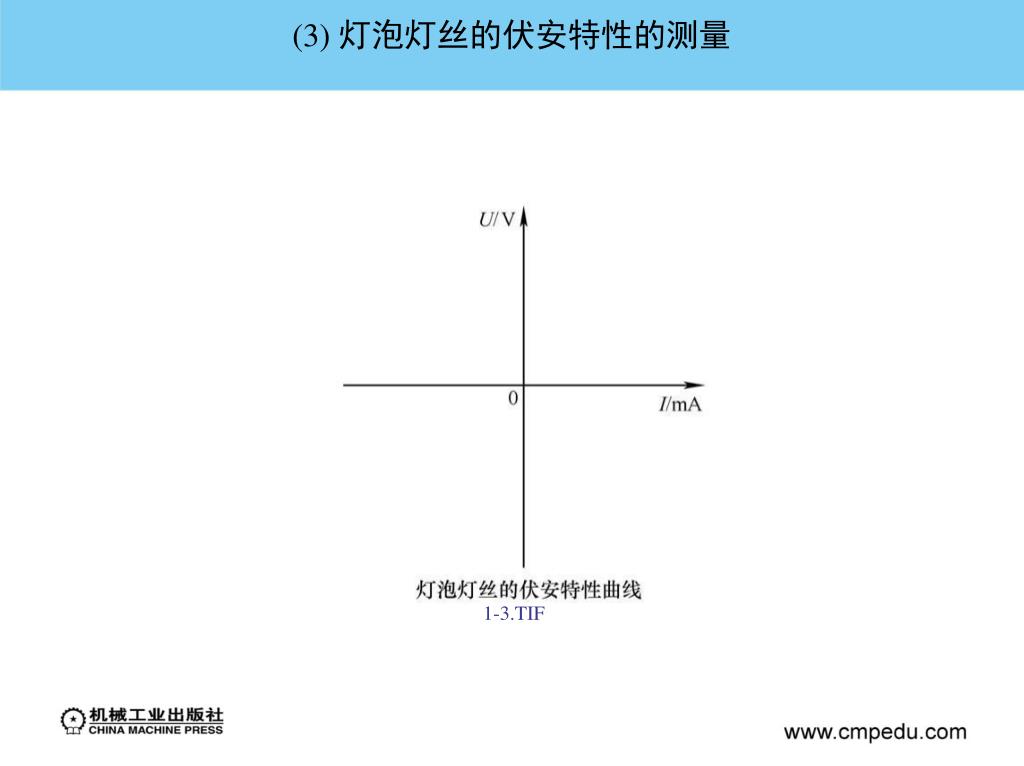

  23. (3) 灯泡灯丝的伏安特性的测量 1-3.TIF

  24. (4) 理想电压源端口特性的测量 图3.12　理想电压源端口特性测试电路

  25. (4) 理想电压源端口特性的测量 表3.5　电压源端口特性测量数据

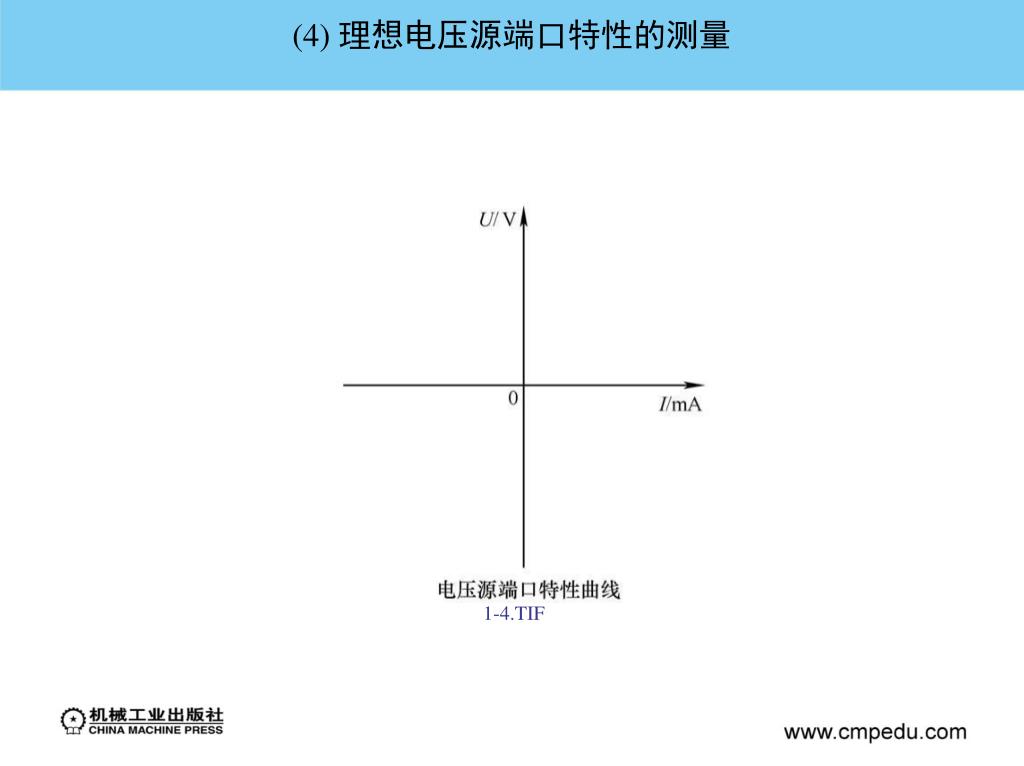

  26. (4) 理想电压源端口特性的测量 1-4.TIF

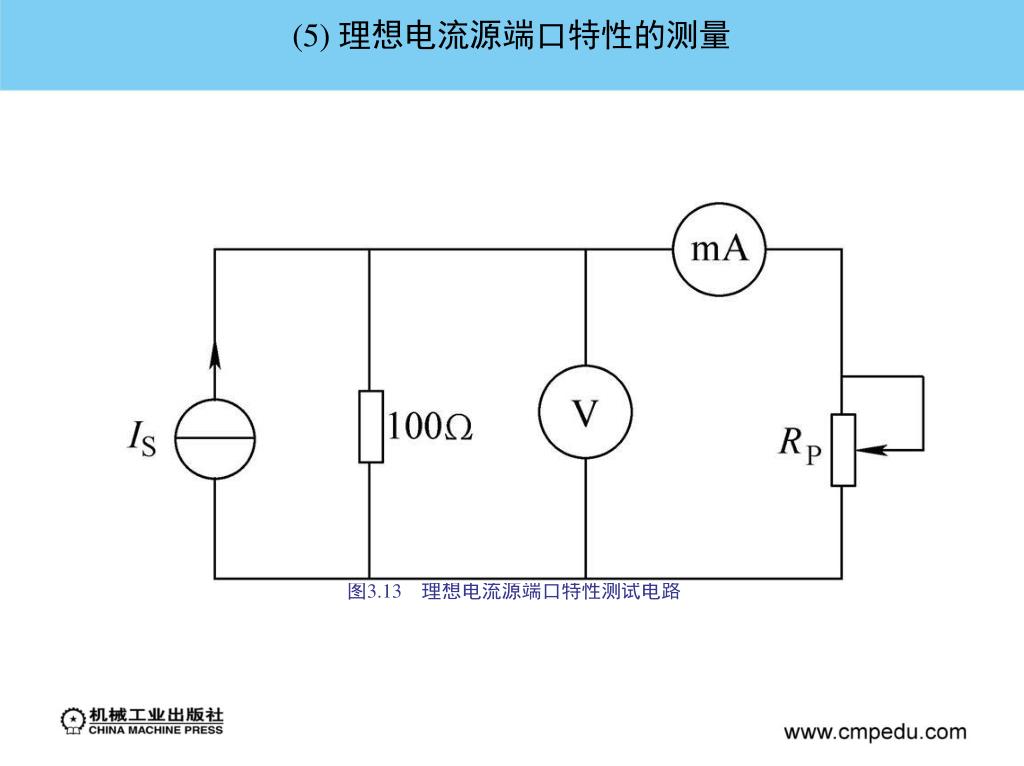

  27. (5) 理想电流源端口特性的测量 图3.13　理想电流源端口特性测试电路

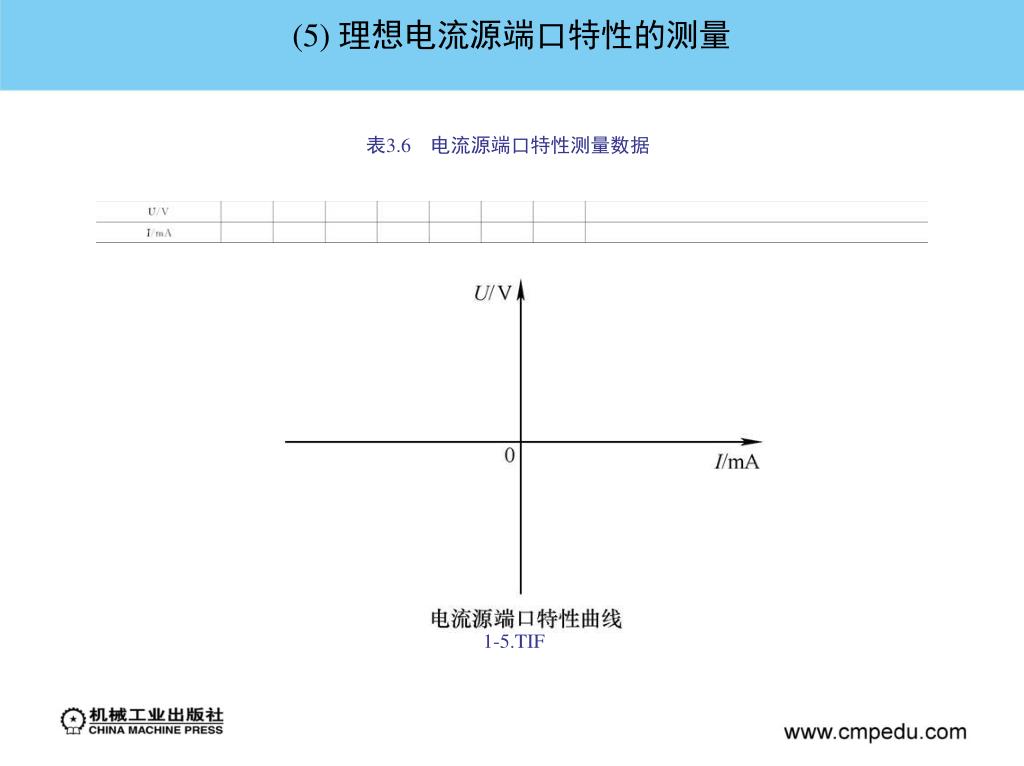

  28. (5) 理想电流源端口特性的测量 表3.6　电流源端口特性测量数据 1-5.TIF

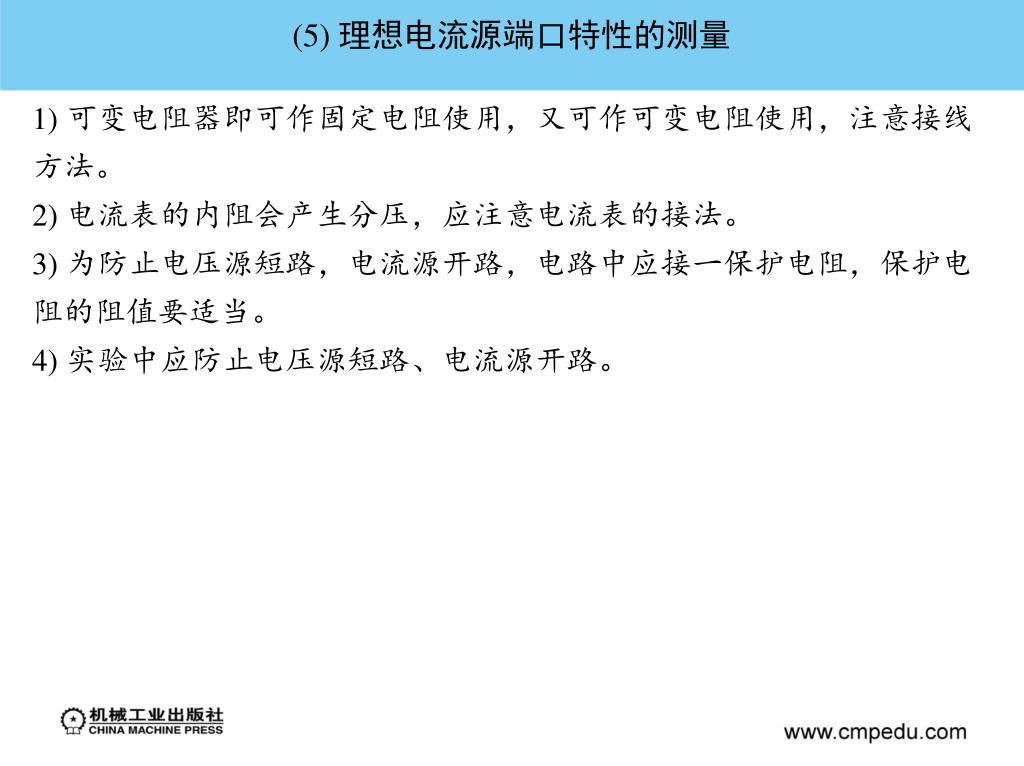

  29. (5) 理想电流源端口特性的测量 1) 可变电阻器即可作固定电阻使用，又可作可变电阻使用，注意接线方法。2) 电流表的内阻会产生分压，应注意电流表的接法。3) 为防止电压源短路，电流源开路，电路中应接一保护电阻，保护电阻的阻值要适当。4) 实验中应防止电压源短路、电流源开路。

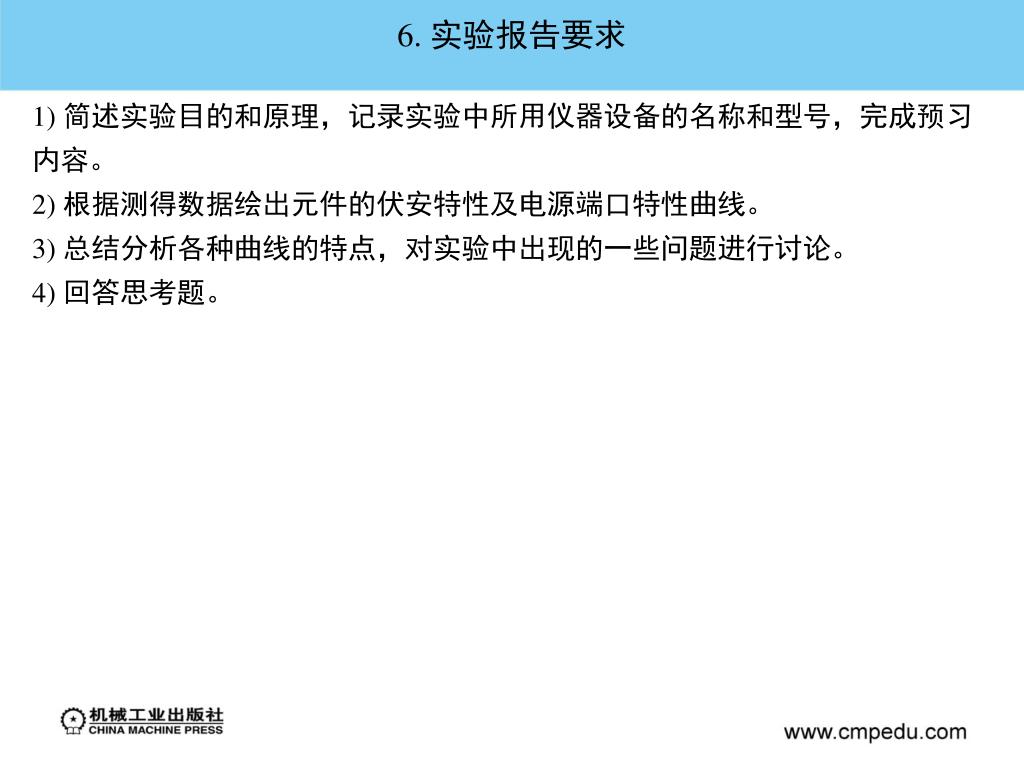

  30. 6. 实验报告要求 1) 简述实验目的和原理，记录实验中所用仪器设备的名称和型号，完成预习内容。2) 根据测得数据绘出元件的伏安特性及电源端口特性曲线。3) 总结分析各种曲线的特点，对实验中出现的一些问题进行讨论。4) 回答思考题。

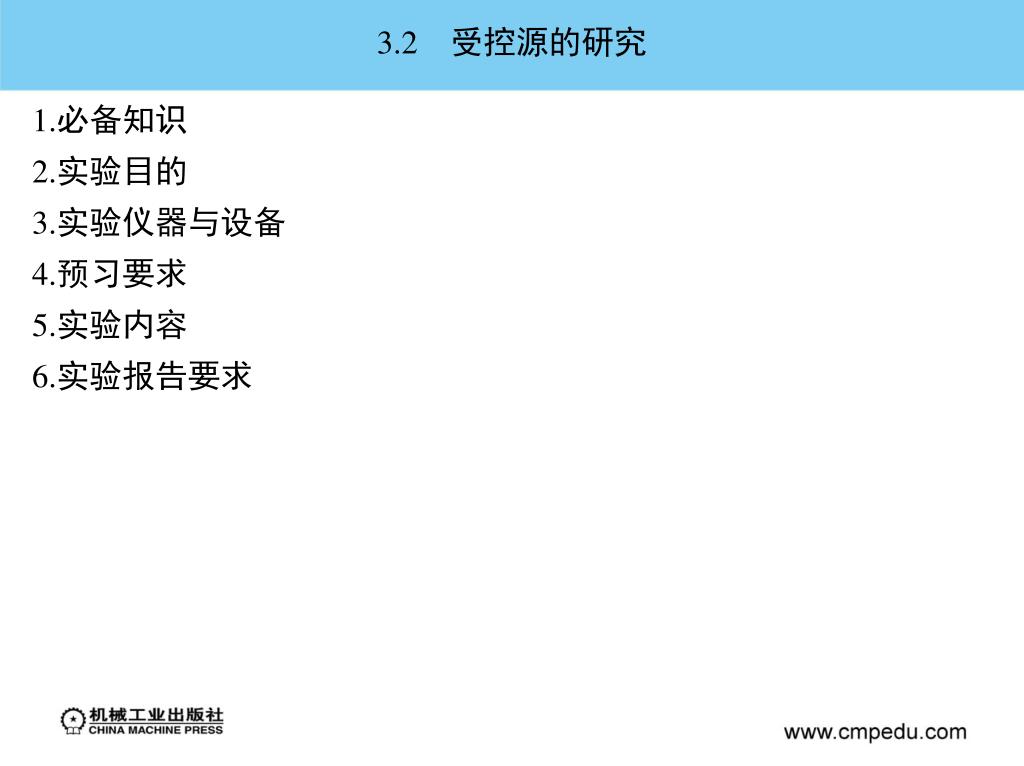

  31. 3.2　受控源的研究 1.必备知识2.实验目的3.实验仪器与设备4.预习要求5.实验内容6.实验报告要求

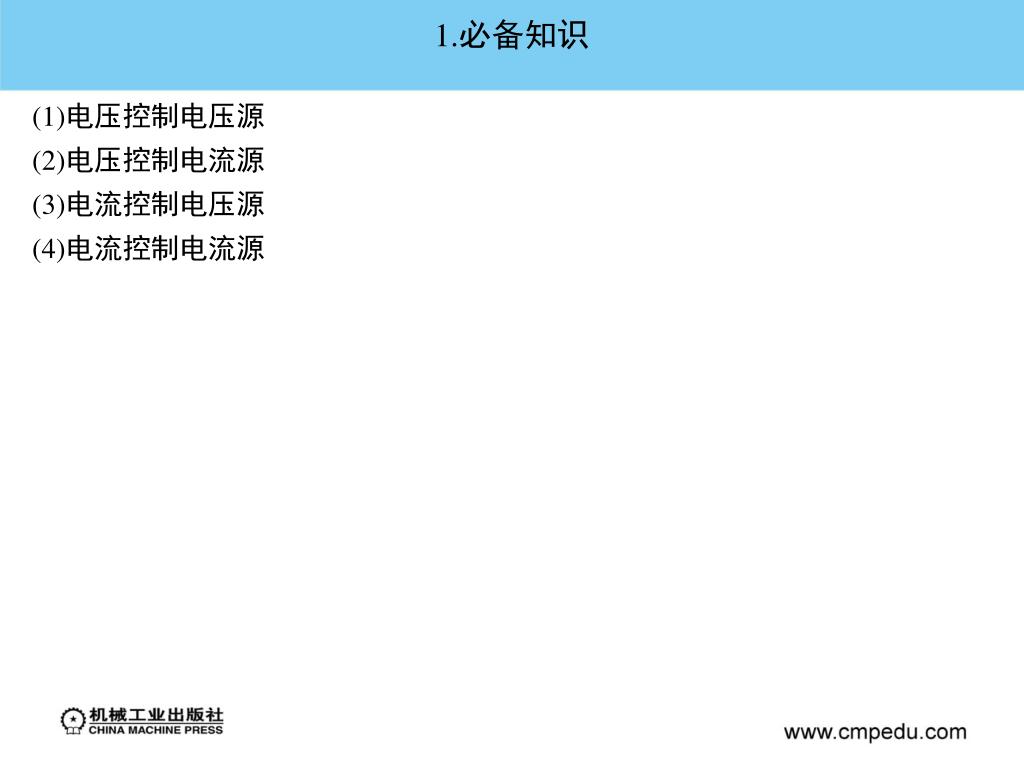

  32. 1.必备知识 (1)电压控制电压源(2)电压控制电流源(3)电流控制电压源(4)电流控制电流源

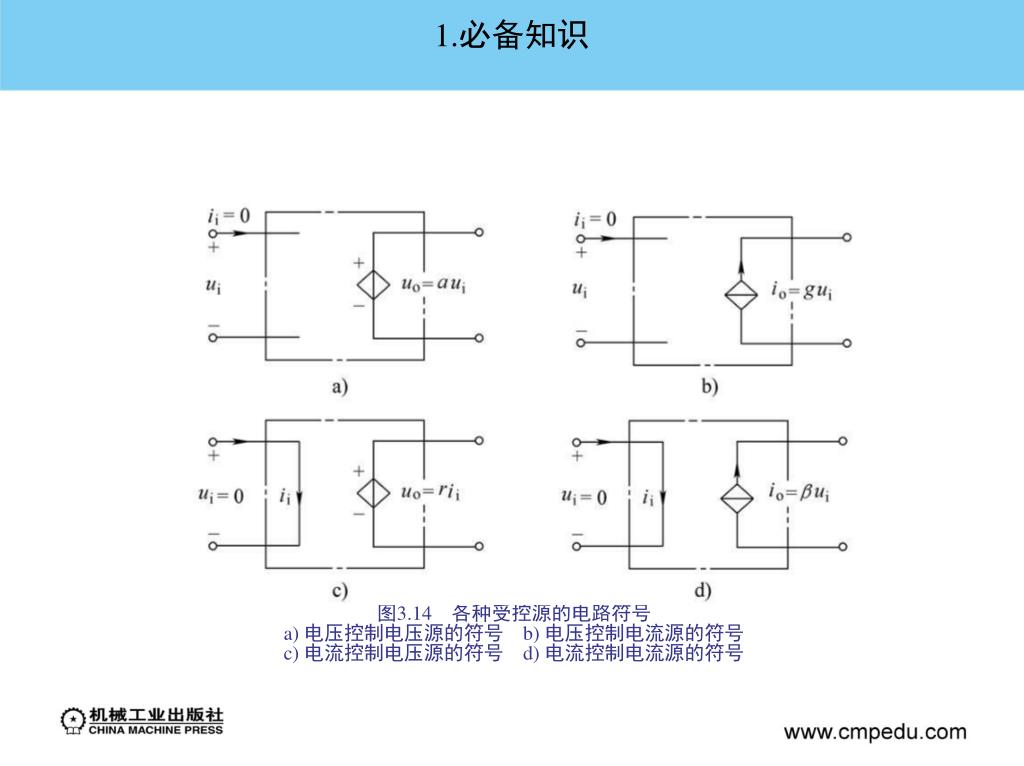

  33. 1.必备知识 图3.14　各种受控源的电路符号a) 电压控制电压源的符号　b) 电压控制电流源的符号c) 电流控制电压源的符号　d) 电流控制电流源的符号

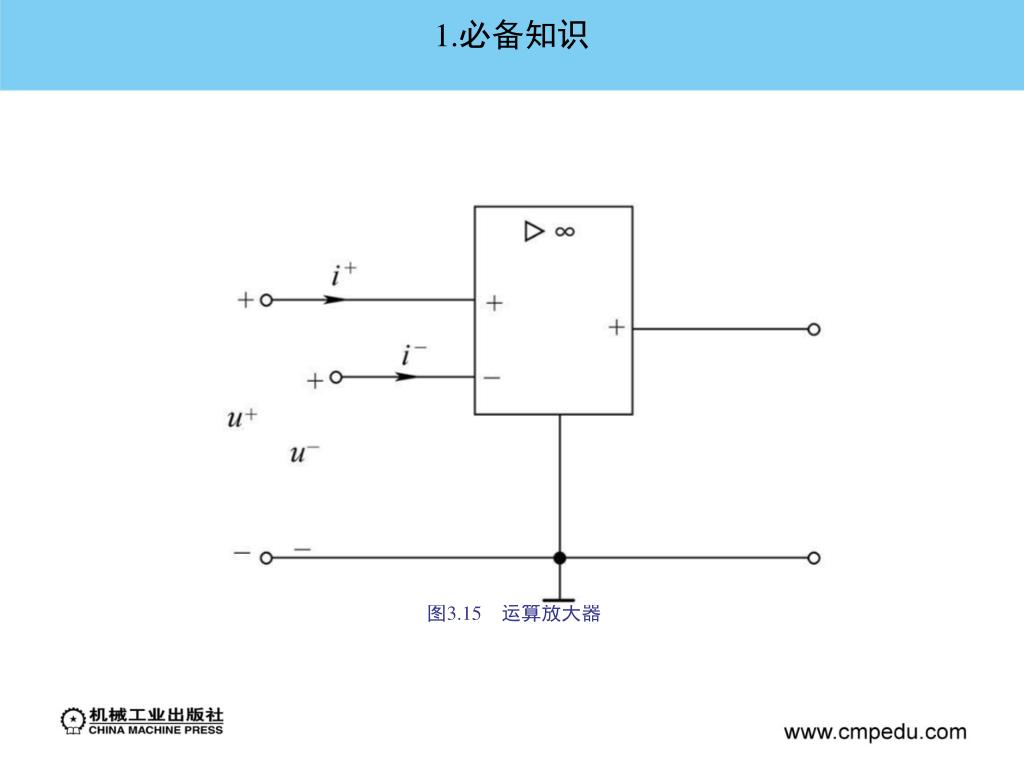

  34. 1.必备知识 图3.15　运算放大器

  35. (1)电压控制电压源 图3.16　电压控制电压源

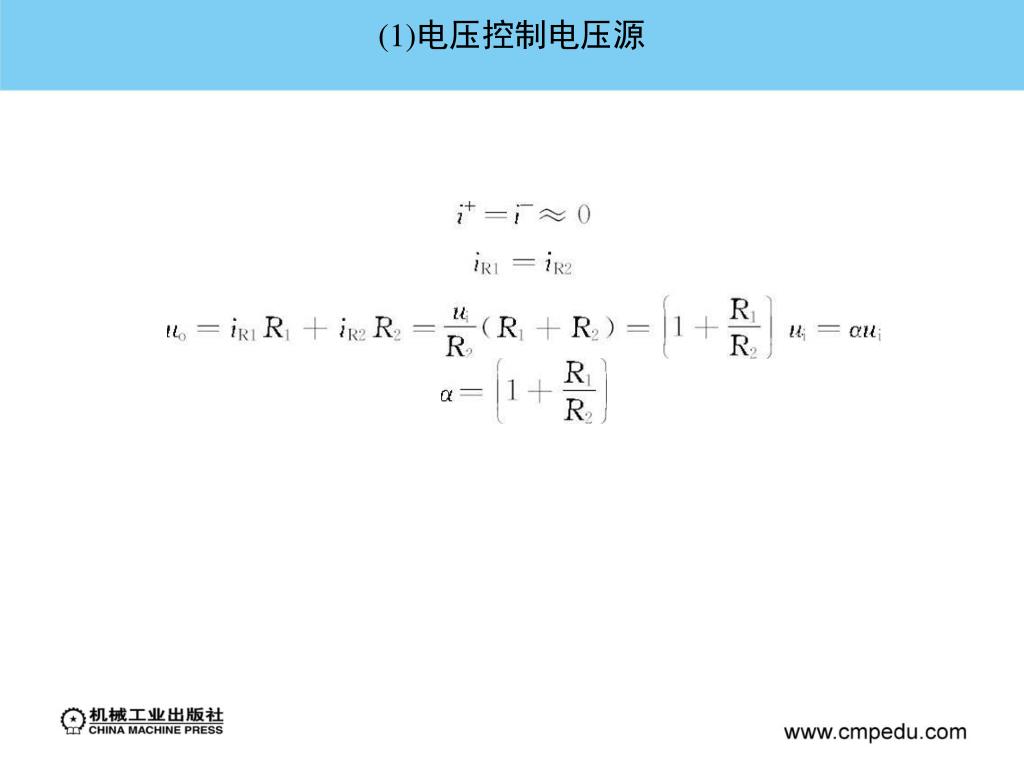

  36. (1)电压控制电压源

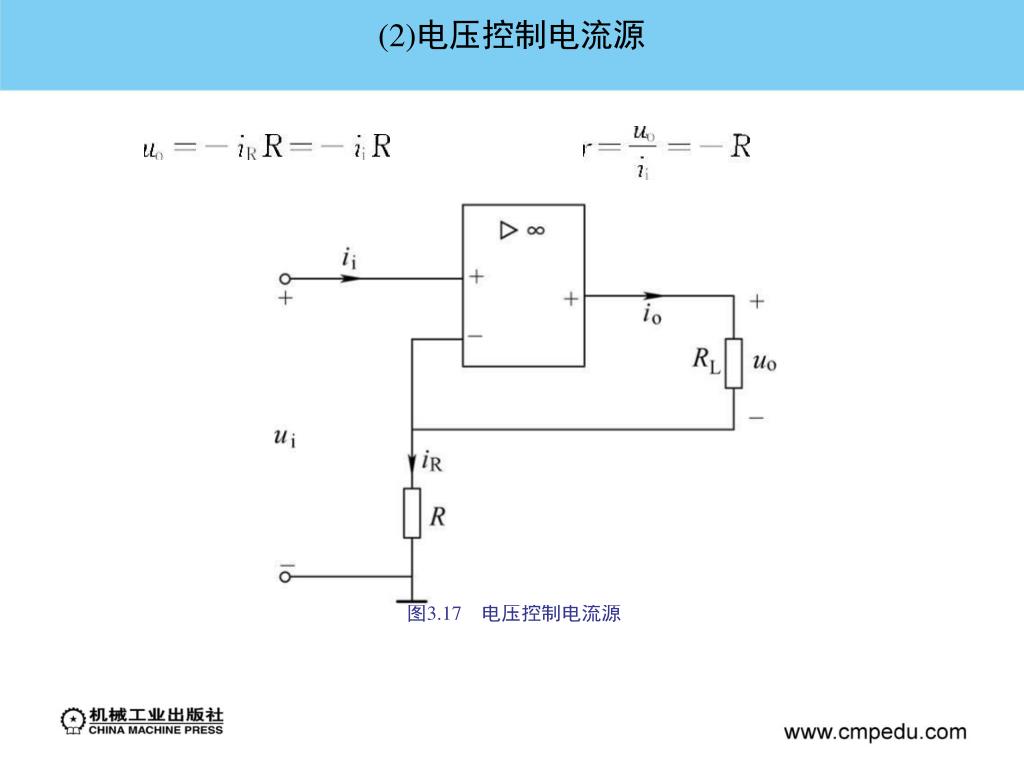

  37. (2)电压控制电流源 电压控制电流源如图3.17所示。 其输出电流为

  38. (2)电压控制电流源 图3.17　电压控制电流源

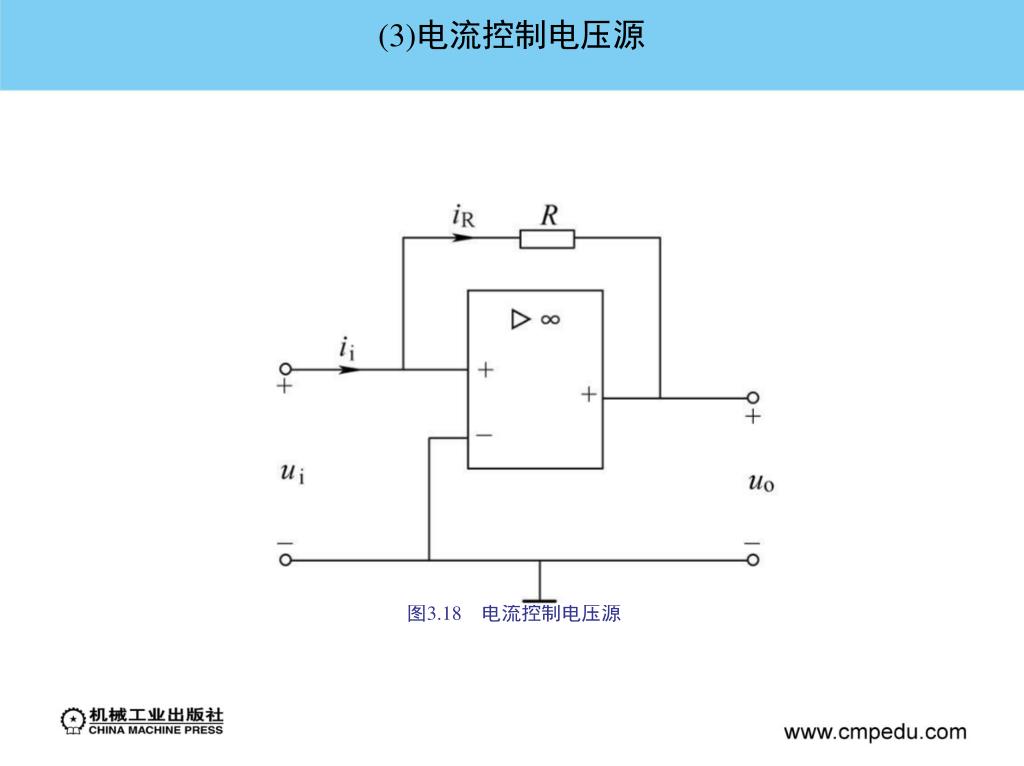

  39. (3)电流控制电压源 图3.18　电流控制电压源

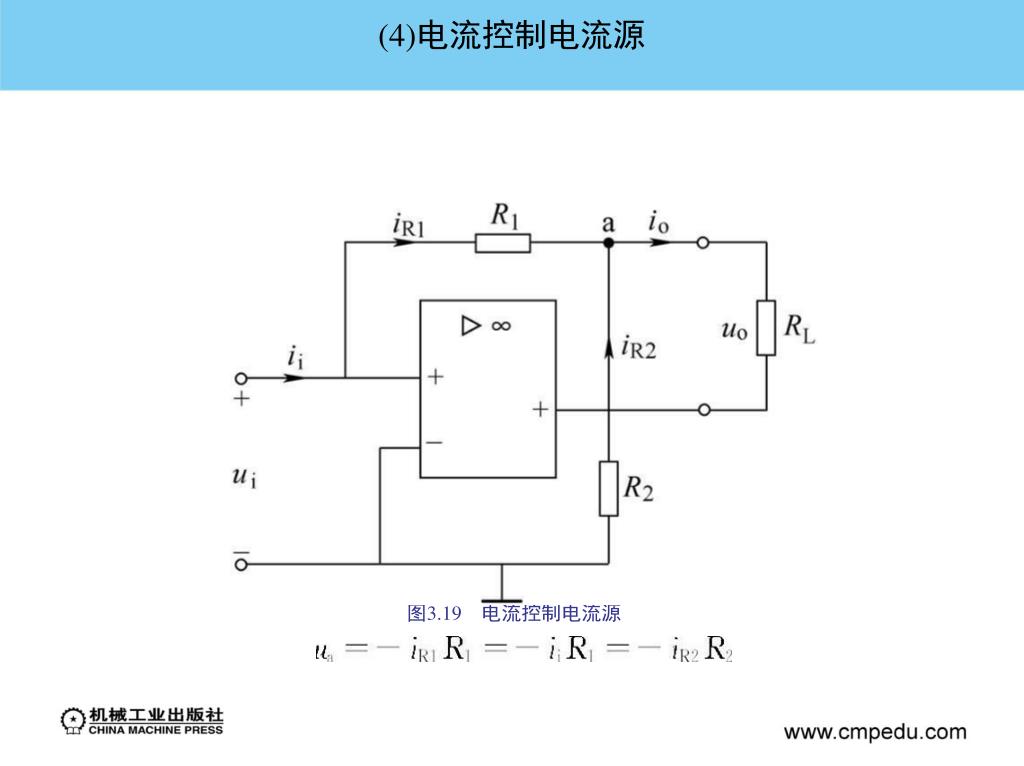

  40. (4)电流控制电流源 图3.19　电流控制电流源

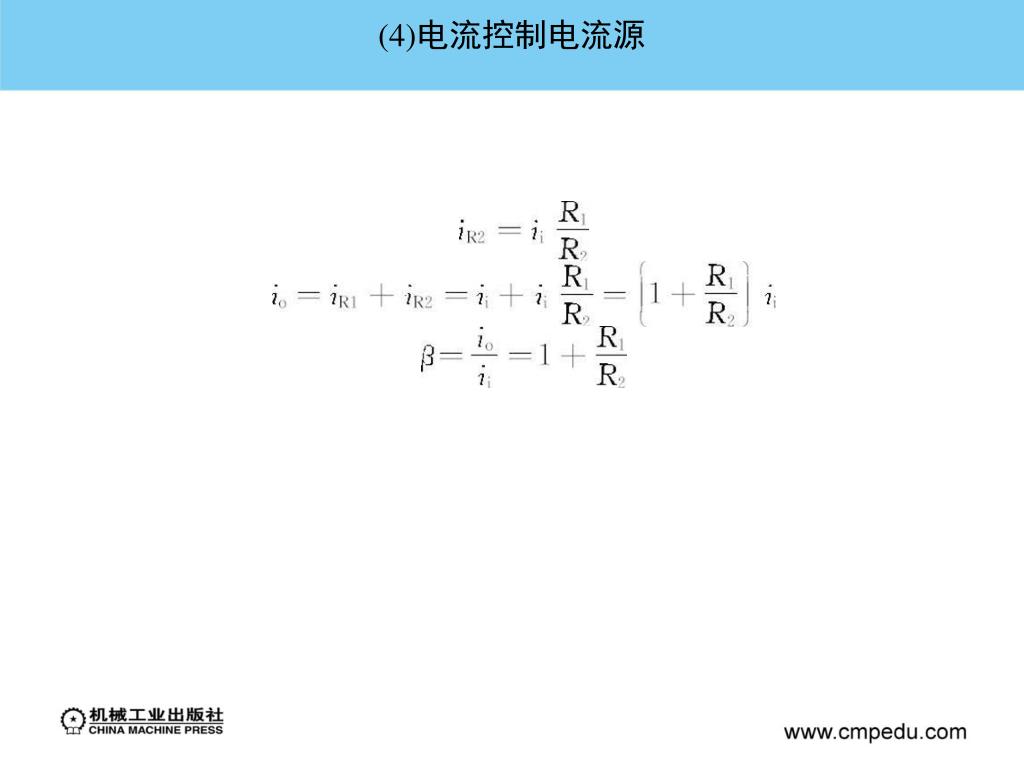

  41. (4)电流控制电流源

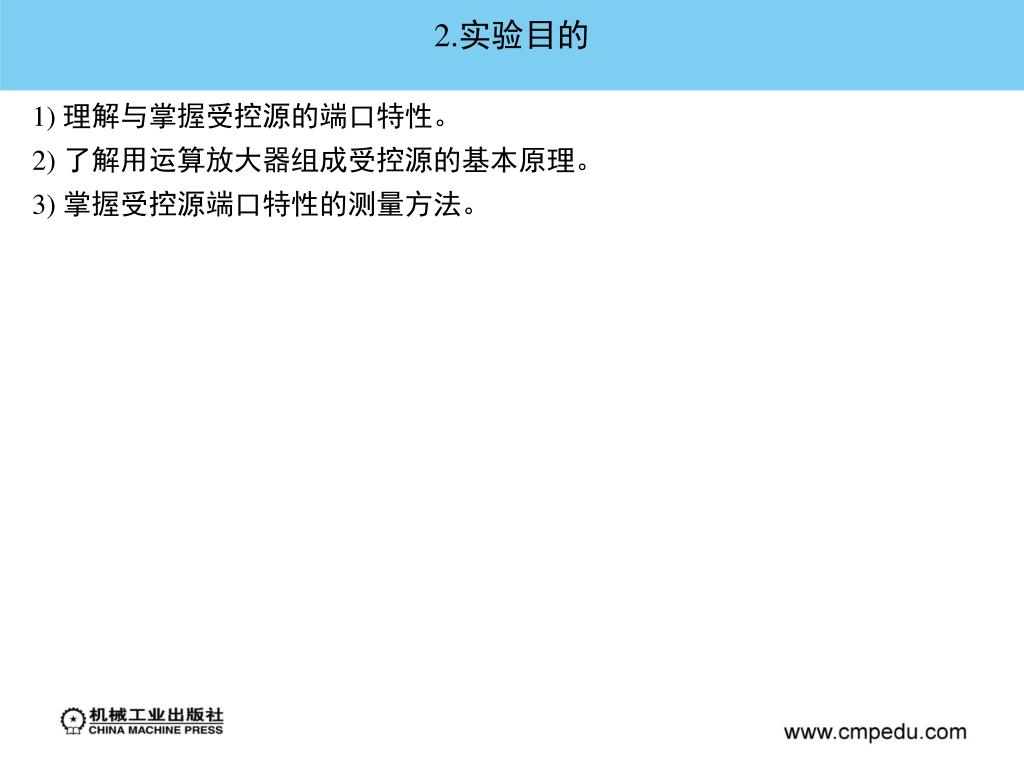

  42. 2.实验目的 1) 理解与掌握受控源的端口特性。2) 了解用运算放大器组成受控源的基本原理。3) 掌握受控源端口特性的测量方法。

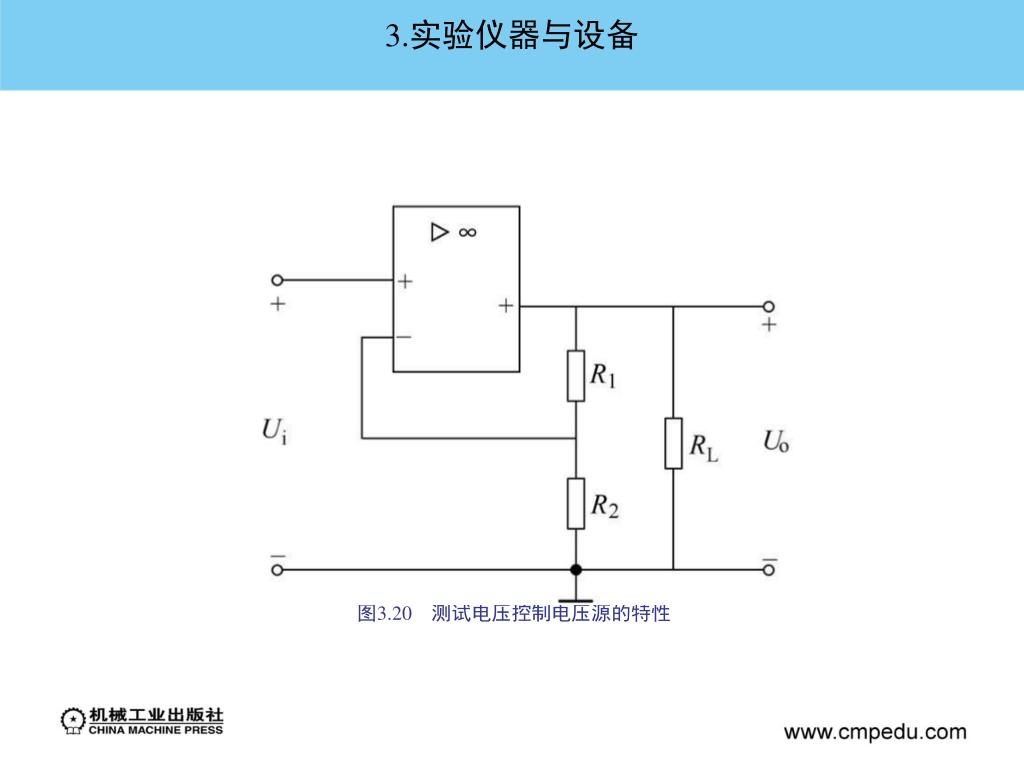

  43. 3.实验仪器与设备 图3.20　测试电压控制电压源的特性

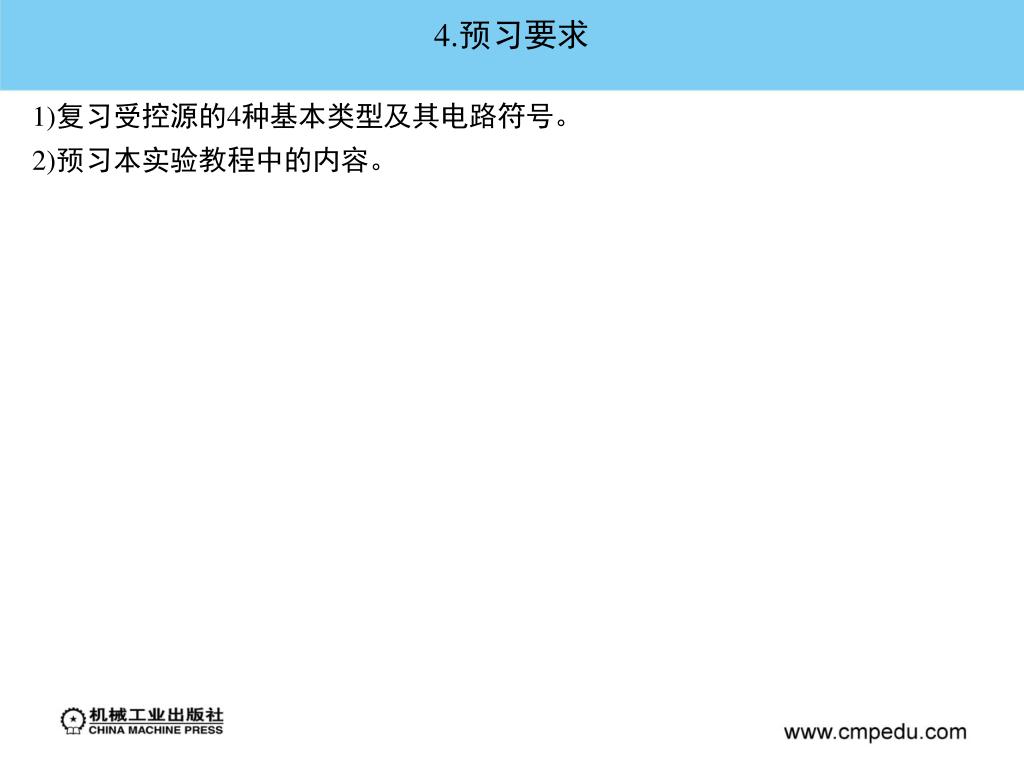

  44. 4.预习要求 1)复习受控源的4种基本类型及其电路符号。2)预习本实验教程中的内容。

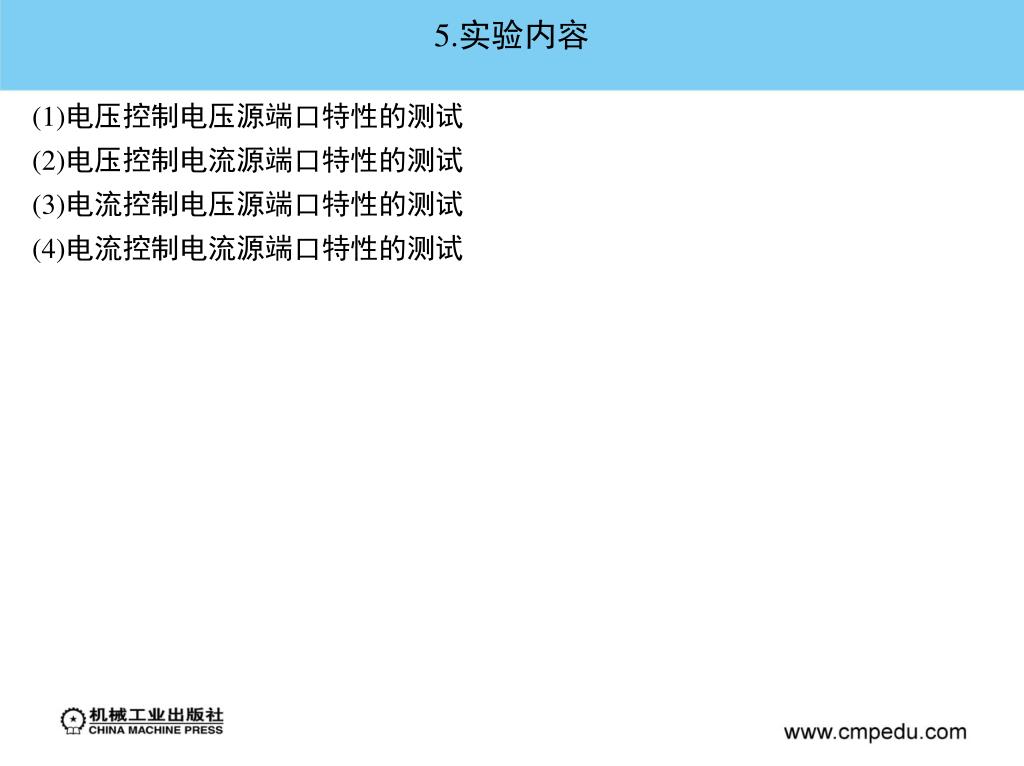

  45. 5.实验内容 (1)电压控制电压源端口特性的测试(2)电压控制电流源端口特性的测试(3)电流控制电压源端口特性的测试(4)电流控制电流源端口特性的测试

  46. (1)电压控制电压源端口特性的测试 表3.7　VCVS的转移特性=f() 表3.8　VCVS的负载特性=f() 表3.9　VCVS的不同电压转移比

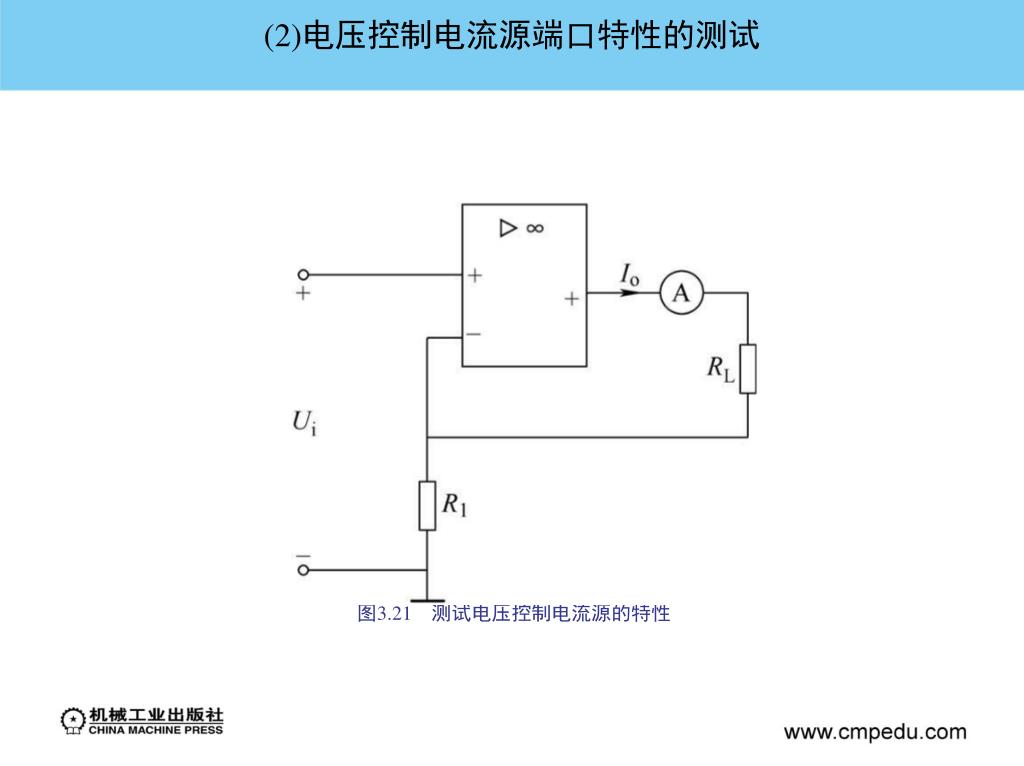

  47. (2)电压控制电流源端口特性的测试 图3.21　测试电压控制电流源的特性

  48. (2)电压控制电流源端口特性的测试 表3.10　VCCS的转移特性=f()

  49. (2)电压控制电流源端口特性的测试 表3.11　VCCS的负载特性=f()

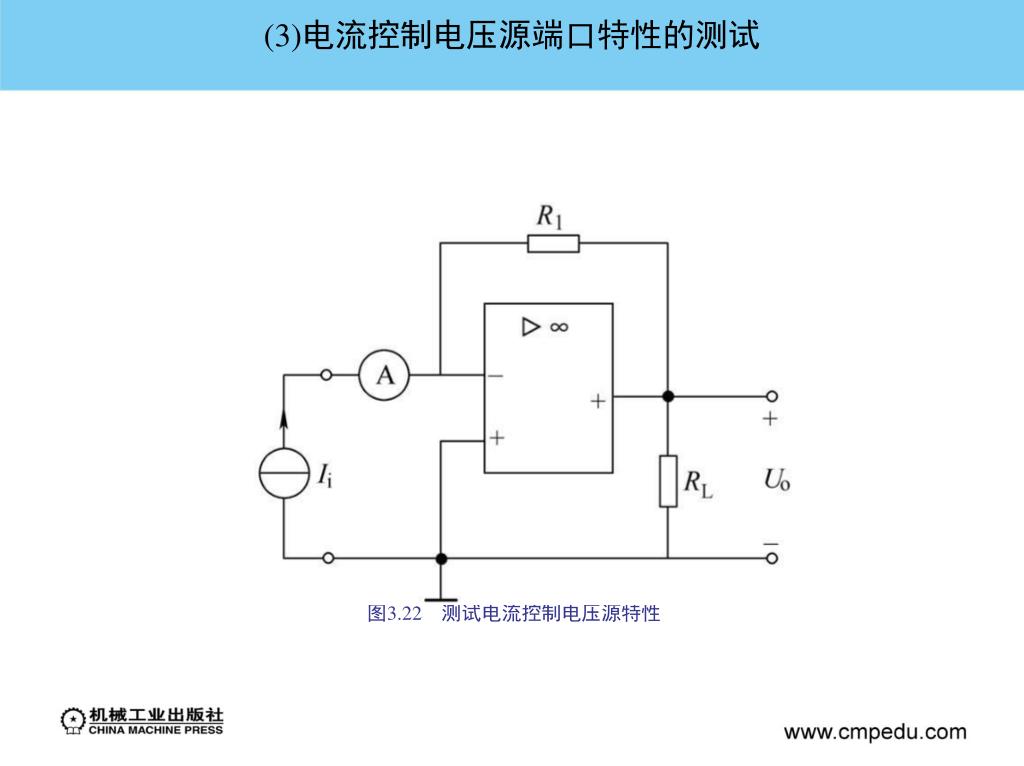

  50. (3)电流控制电压源端口特性的测试 图3.22　测试电流控制电压源特性
