1. การทำแผ่นวงจรพิมพ์ มหาวิทยาลัยเทคโนโลยีราชมงคลล้านนา ภาคพายัพ เชียงใหม่ นายศรายุทธ คงตา e-mail: n_1_0_3_4@hotmail.com Tel.083-4734168

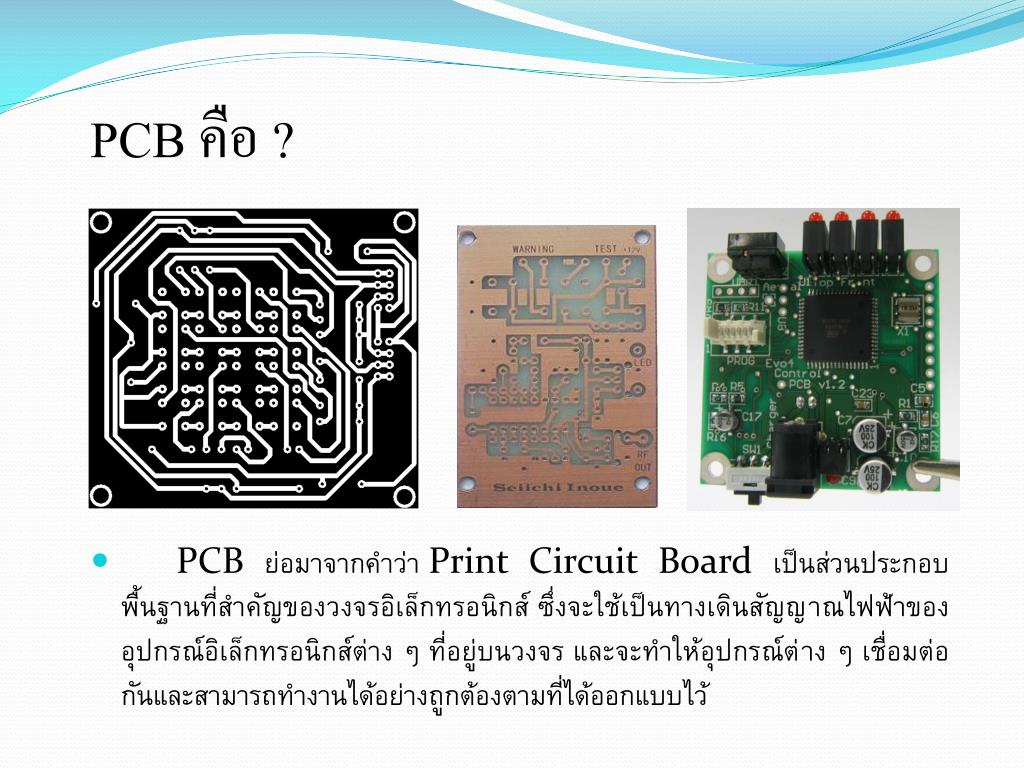

2. PCB คือ ? • PCB ย่อมาจากคำว่า Print Circuit Board เป็นส่วนประกอบพื้นฐานที่สำคัญของวงจรอิเล็กทรอนิกส์ ซึ่งจะใช้เป็นทางเดินสัญญาณไฟฟ้าของอุปกรณ์อิเล็กทรอนิกส์ต่าง ๆ ที่อยู่บนวงจร และจะทำให้อุปกรณ์ต่าง ๆ เชื่อมต่อกันและสามารถทำงานได้อย่างถูกต้องตามที่ได้ออกแบบไว้

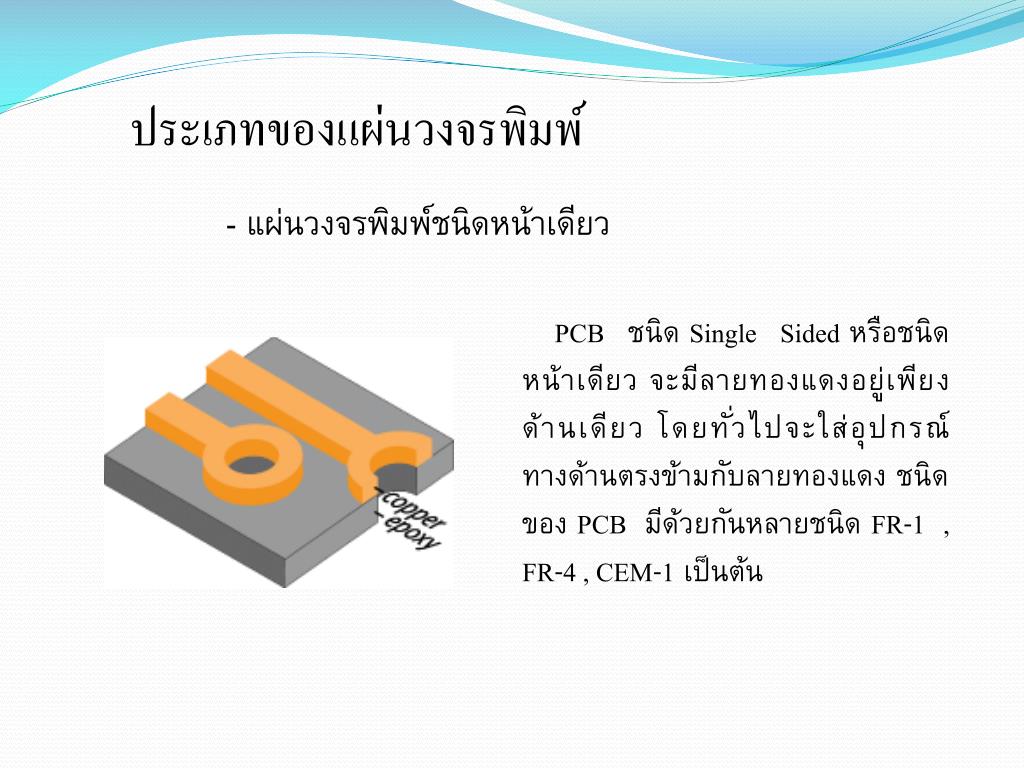

3. ประเภทของแผ่นวงจรพิมพ์ประเภทของแผ่นวงจรพิมพ์ - แผ่นวงจรพิมพ์ชนิดหน้าเดียว PCB ชนิด Single Sided หรือชนิดหน้าเดียว จะมีลายทองแดงอยู่เพียงด้านเดียว โดยทั่วไปจะใส่อุปกรณ์ ทางด้านตรงข้ามกับลายทองแดง ชนิดของ PCB มีด้วยกันหลายชนิด FR-1 , FR-4 , CEM-1 เป็นต้น

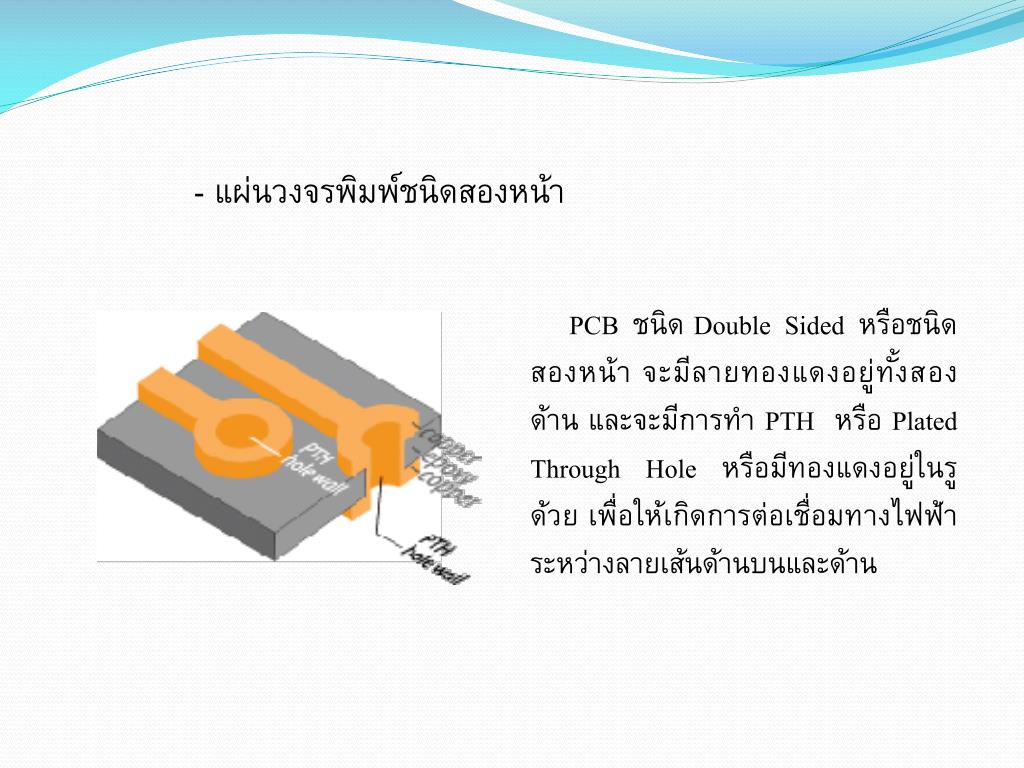

4. - แผ่นวงจรพิมพ์ชนิดสองหน้า PCB ชนิด Double Sided หรือชนิดสองหน้า จะมีลายทองแดงอยู่ทั้งสองด้าน และจะมีการทำ PTH หรือ Plated Through Hole หรือมีทองแดงอยู่ในรูด้วย เพื่อให้เกิดการต่อเชื่อมทางไฟฟ้า ระหว่างลายเส้นด้านบนและด้าน

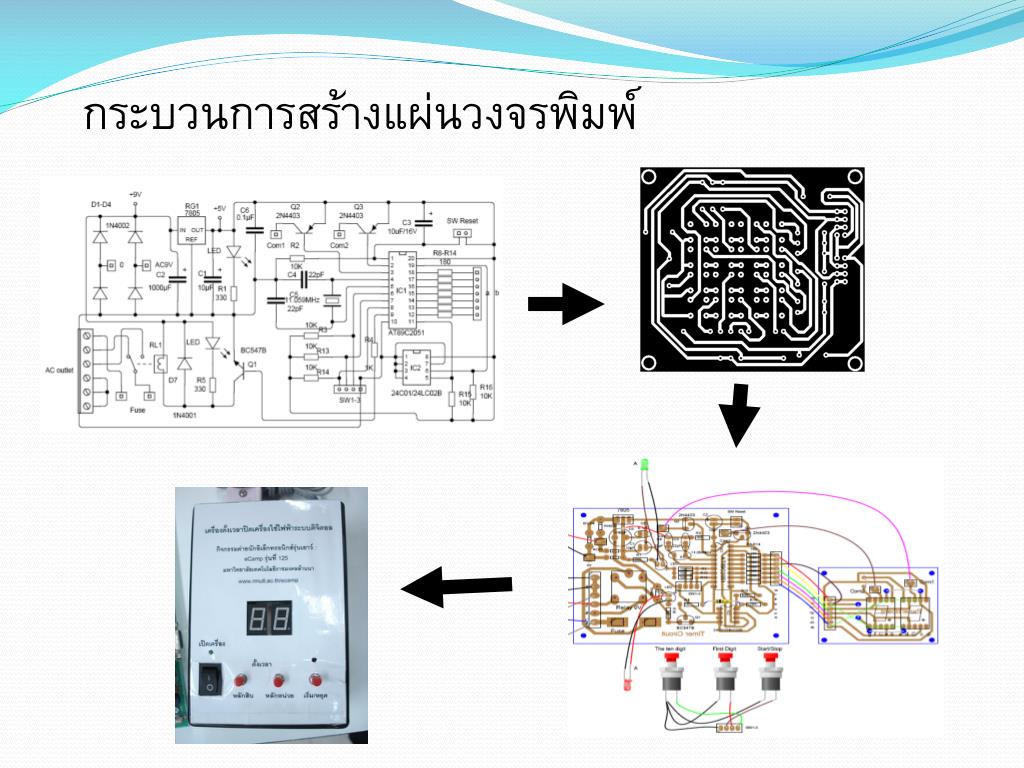

5. กระบวนการสร้างแผ่นวงจรพิมพ์กระบวนการสร้างแผ่นวงจรพิมพ์

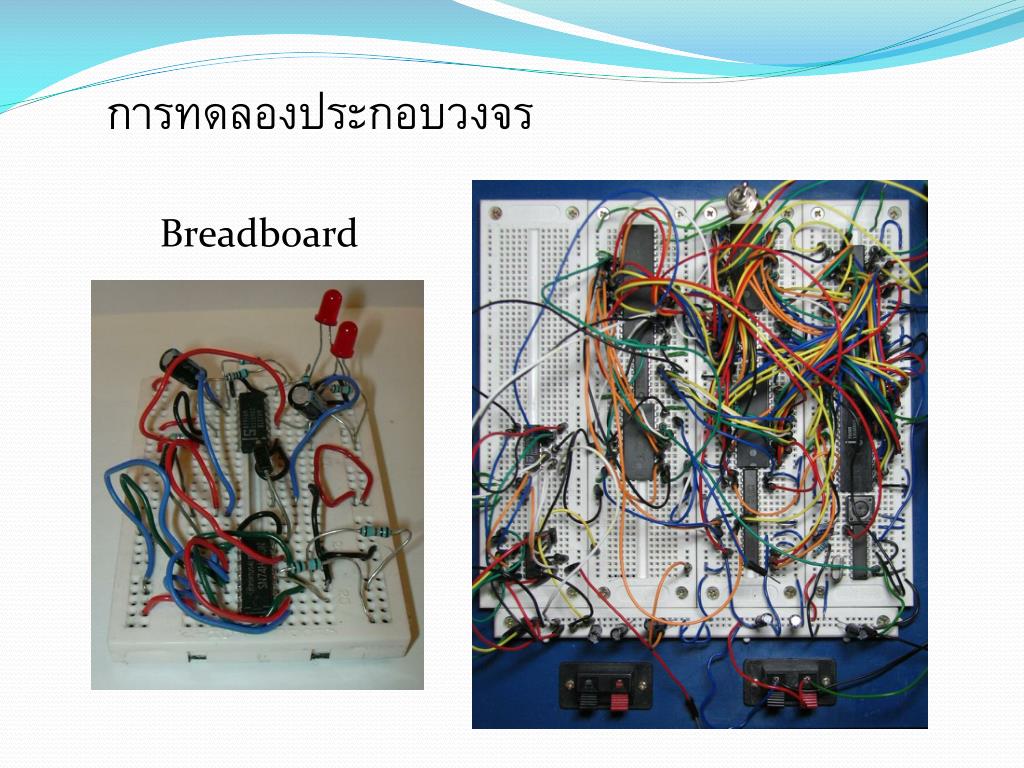

6. การทดลองประกอบวงจร Breadboard

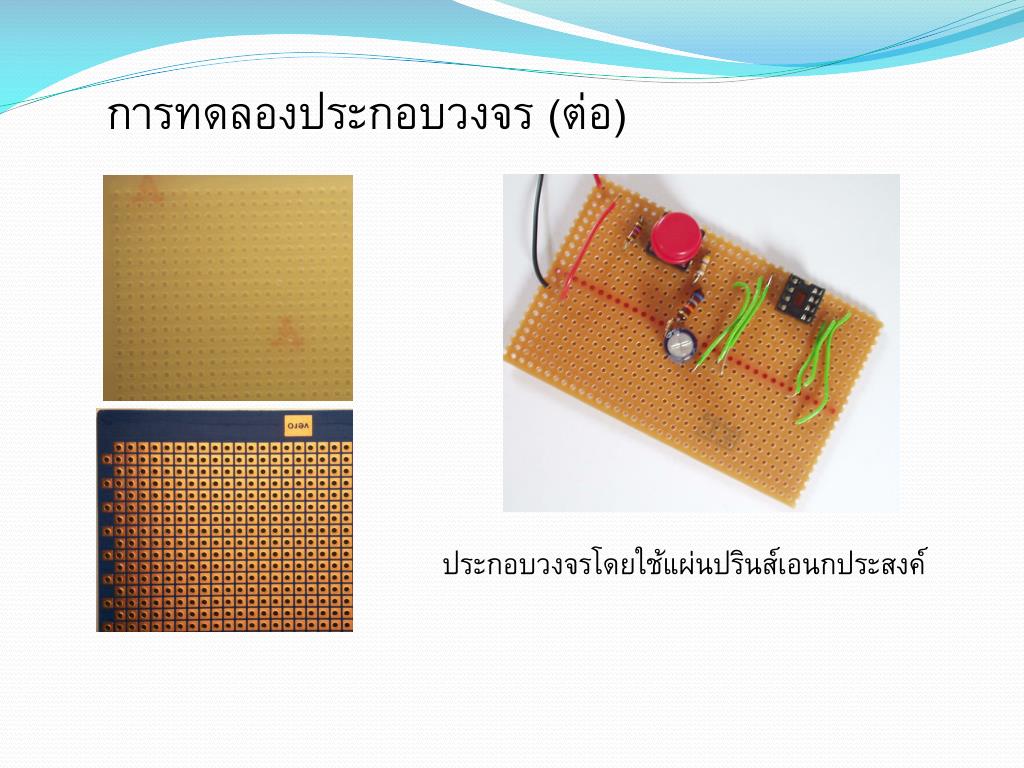

7. การทดลองประกอบวงจร (ต่อ) ประกอบวงจรโดยใช้แผ่นปรินส์เอนกประสงค์

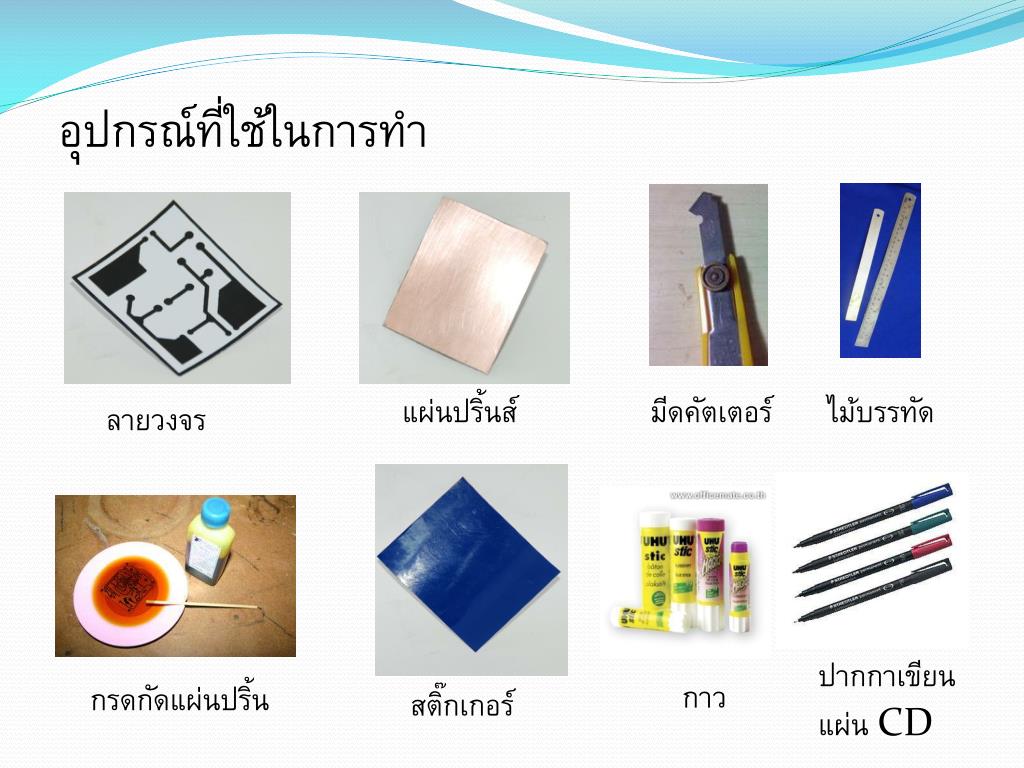

8. อุปกรณ์ที่ใช้ในการทำ แผ่นปริ้นส์ มีดคัตเตอร์ ไม้บรรทัด ลายวงจร ปากกาเขียนแผ่น CD กาว กรดกัดแผ่นปริ้น สติ๊กเกอร์

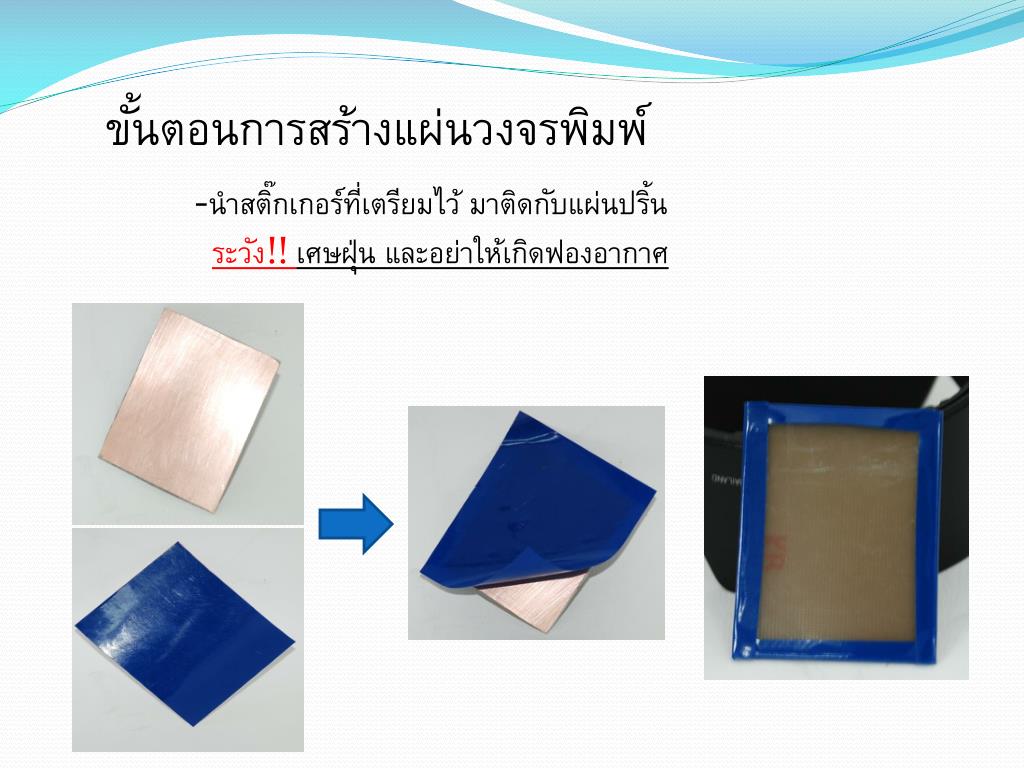

9. ขั้นตอนการสร้างแผ่นวงจรพิมพ์ขั้นตอนการสร้างแผ่นวงจรพิมพ์ • นำสติ๊กเกอร์ที่เตรียมไว้ มาติดกับแผ่นปริ้น • ระวัง!!เศษฝุ่น และอย่าให้เกิดฟองอากาศ

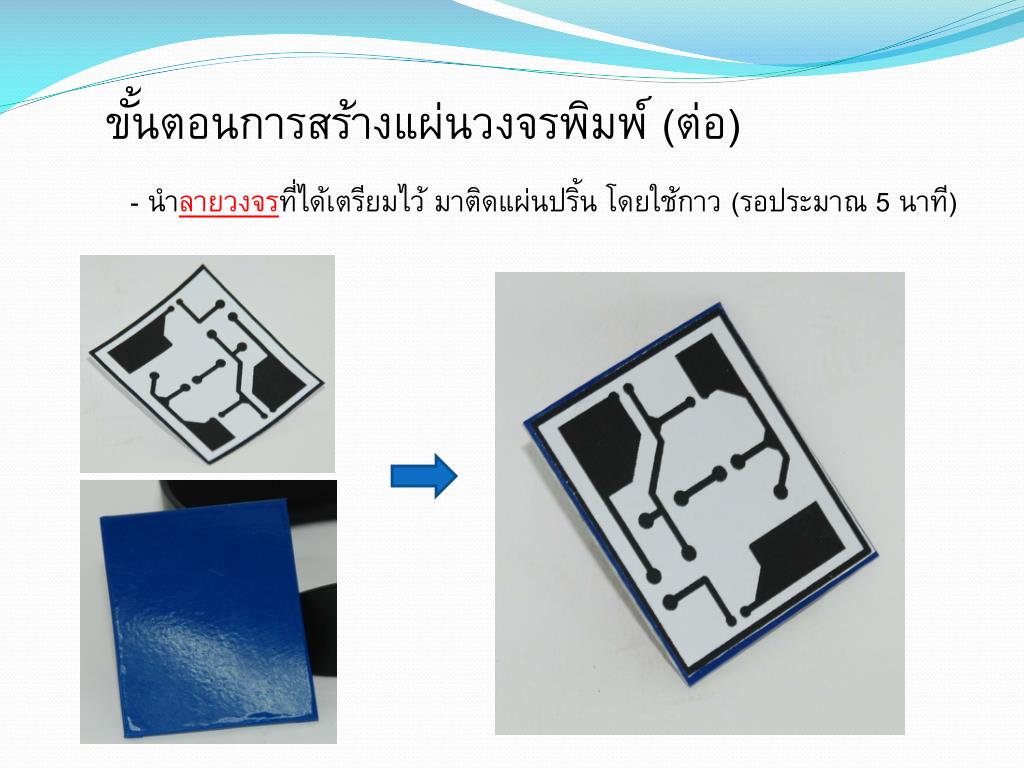

10. ขั้นตอนการสร้างแผ่นวงจรพิมพ์ (ต่อ) - นำลายวงจรที่ได้เตรียมไว้ มาติดแผ่นปริ้น โดยใช้กาว (รอประมาณ 5 นาที)

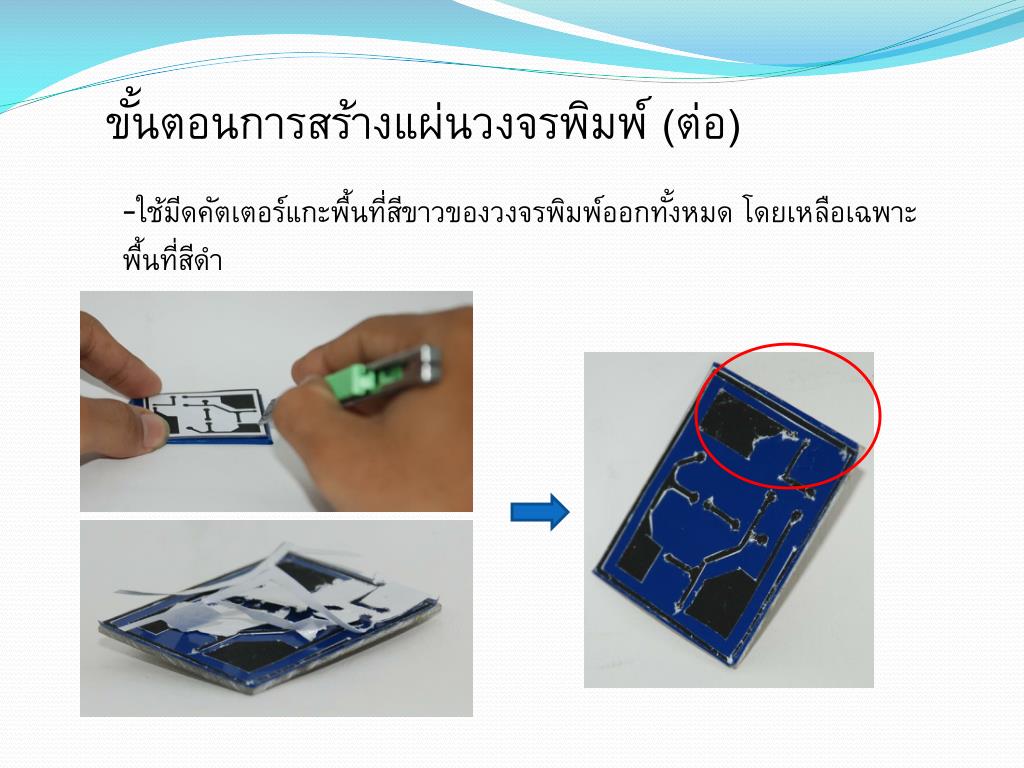

11. ขั้นตอนการสร้างแผ่นวงจรพิมพ์ (ต่อ) • ใช้มีดคัตเตอร์แกะพื้นที่สีขาวของวงจรพิมพ์ออกทั้งหมด โดยเหลือเฉพาะพื้นที่สีดำ

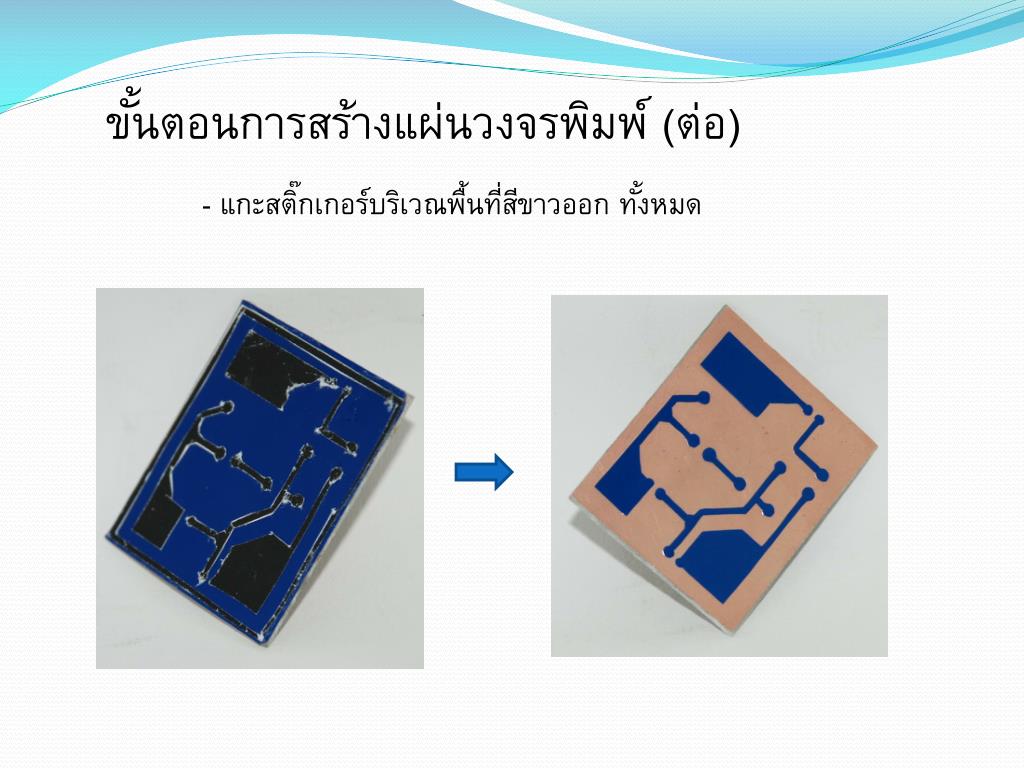

12. ขั้นตอนการสร้างแผ่นวงจรพิมพ์ (ต่อ) - แกะสติ๊กเกอร์บริเวณพื้นที่สีขาวออก ทั้งหมด

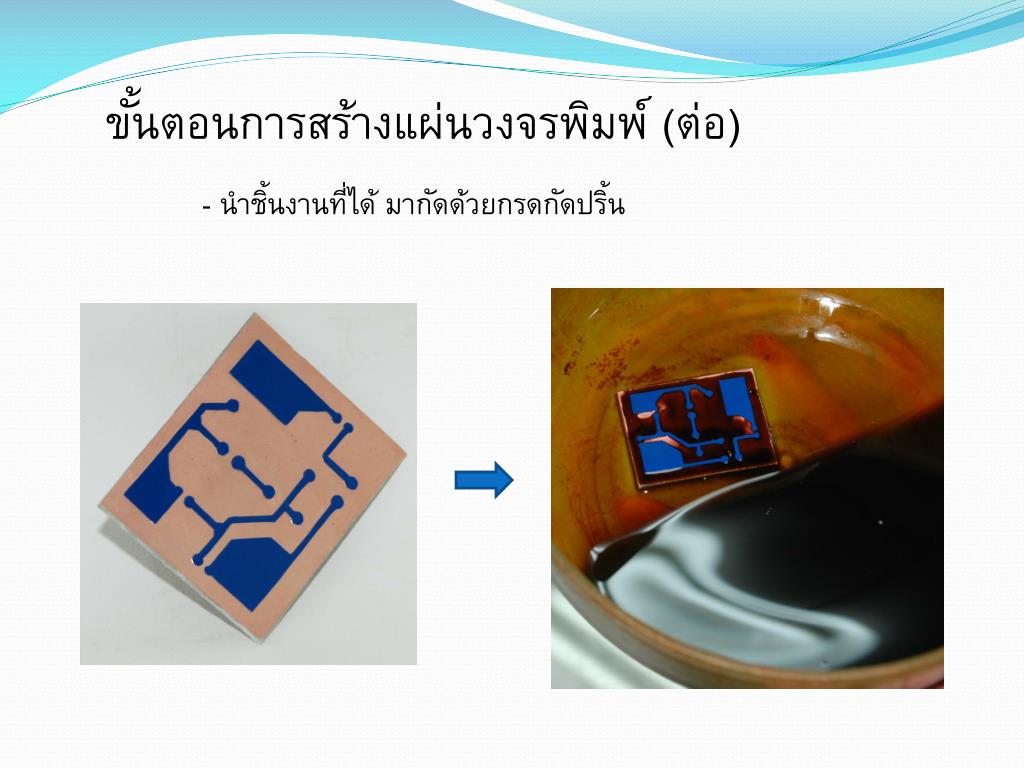

13. ขั้นตอนการสร้างแผ่นวงจรพิมพ์ (ต่อ) - นำชิ้นงานที่ได้ มากัดด้วยกรดกัดปริ้น

14. ขั้นตอนการสร้างแผ่นวงจรพิมพ์ (ต่อ) - สังเกตชิ้นงานจนกว่ากรดกัด ปริ้น ทั่วบริเวณที่เป็นทองแดง - เมื่อกรดกัดทองแดงหมดแล้ว ให้นำไปล้างด้วยน้ำสะอาด

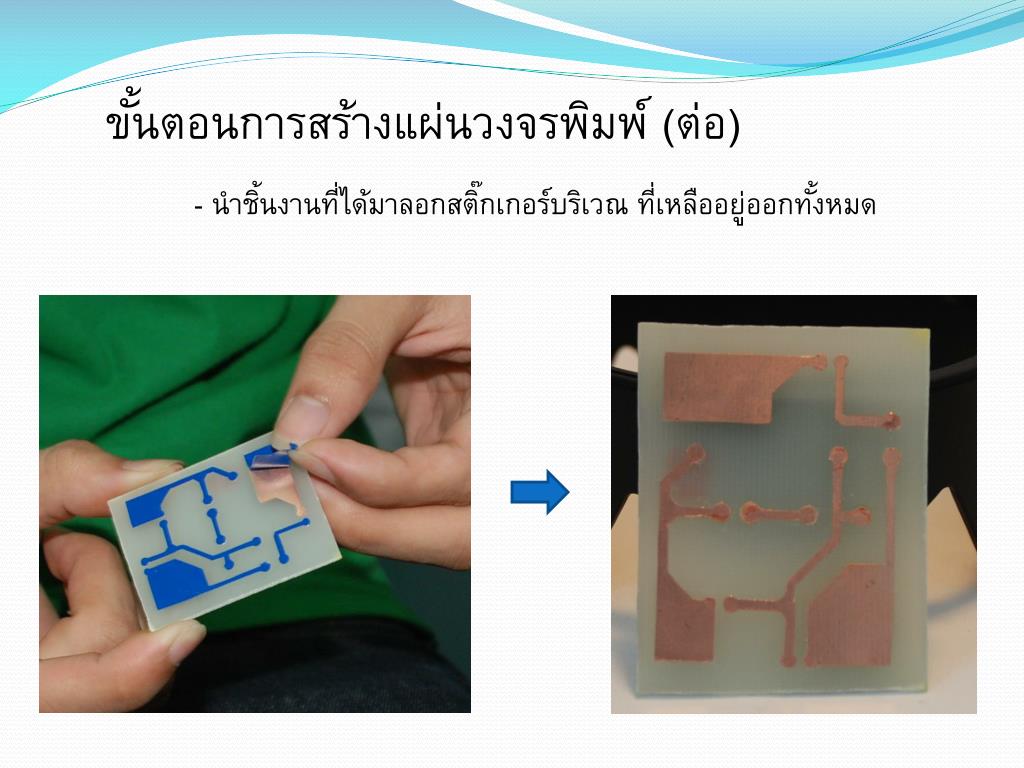

15. ขั้นตอนการสร้างแผ่นวงจรพิมพ์ (ต่อ) - นำชิ้นงานที่ได้มาลอกสติ๊กเกอร์บริเวณ ที่เหลืออยู่ออกทั้งหมด

16. ขั้นตอนการสร้างแผ่นวงจรพิมพ์ (ต่อ) - นำชิ้นงานที่ได้ มาขัดด้วยใยขัดแล้วเช็ดให้แห้ง ก็เสร็จเรียบร้อย

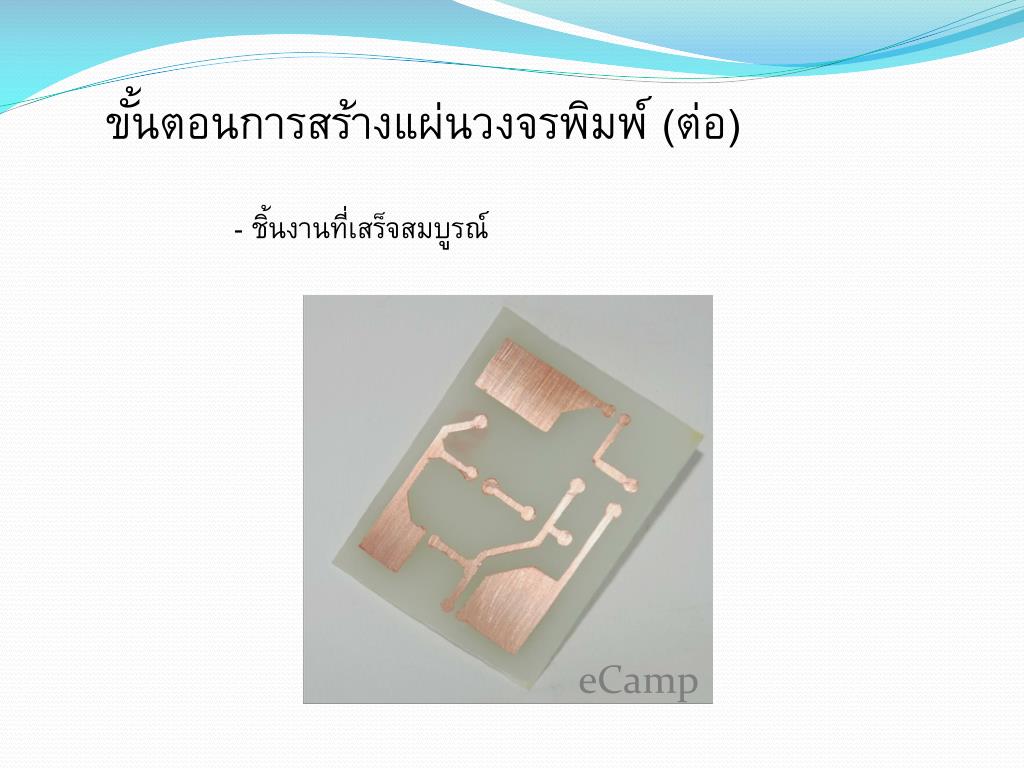

17. ขั้นตอนการสร้างแผ่นวงจรพิมพ์ (ต่อ) - ชิ้นงานที่เสร็จสมบูรณ์ eCamp

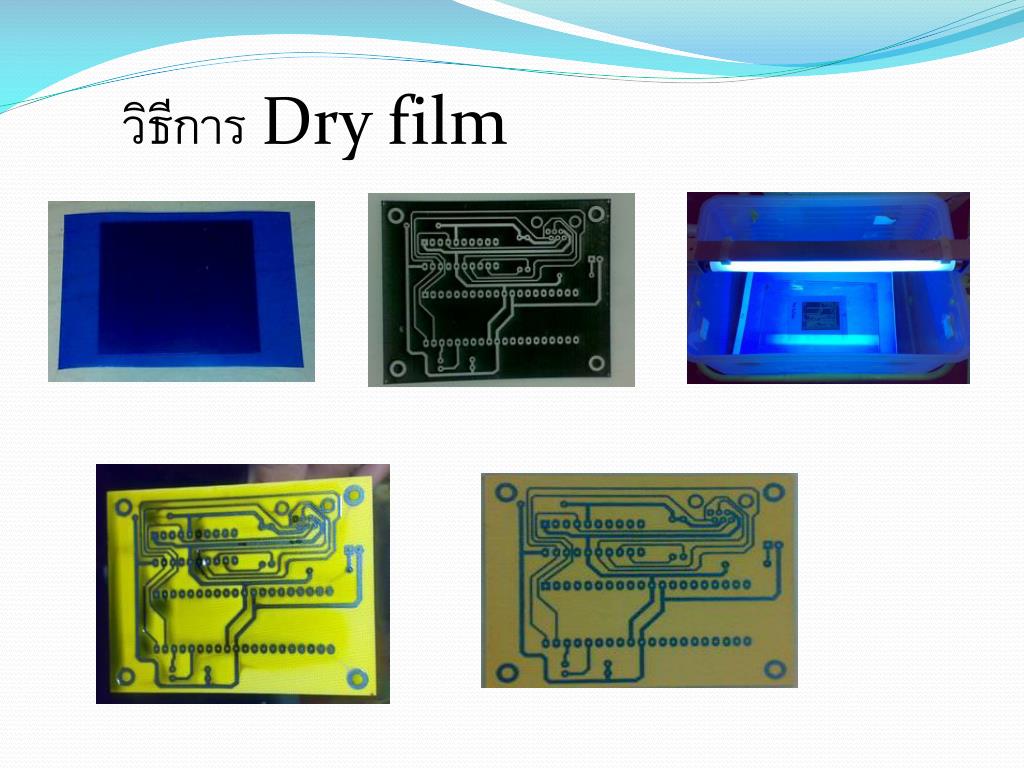

20. วิธีการ Dry film
