  1. 产品设计小册子

  2. 一般过程 一、发现与明确问题 二、制定设计方案 三、制作模型或原型 四、测试、评估及优化 五、产品的使用和维护

  3. 发现与明确问题 户外活动无处坐

  4. 便携式小凳的设计要求是什么？

  5. “设计要求”包括的内容有： ⑴ 功能； ⑵ 外形、材料、结构、技术指标等要求； ⑶ 完成时间、成本等； ⑷ 反映的文化内涵。 • 便携式小凳的设计要求： • 功能:外出使用，携带方便 • 结构稳固,最大承重为600牛顿。 • 重量轻,并能方便地 放入中学生书包。 • 材料成本不高于5元

  6. 1.市场调查与信息收集 可以通过用户调查、专家咨询、查阅图书资料、收听收看广播电视、浏览互联网等收集信息。 用户调查 专家咨询 查阅图书 浏览互联网

  7. （1）收集有关各类凳子的资料 • （2）收集有关各类便携、折叠、组合式凳子的资料

  8. 市场调查结果与分析 ………….

  9. 2.设计分析（设计方向/定位） 结构稳固 选用轻质材料 选用易加工材料 易于制作 选用废旧材料(月饼盒) 自重轻 扩大支撑面 采用榫接方式连接 体积小 采用插接方式连接 尽量缩小体积 携带方便 采用可拆卸式 采用折叠式 成本不高于5元 材料(选择) 结构(稳固) 携带(方便)

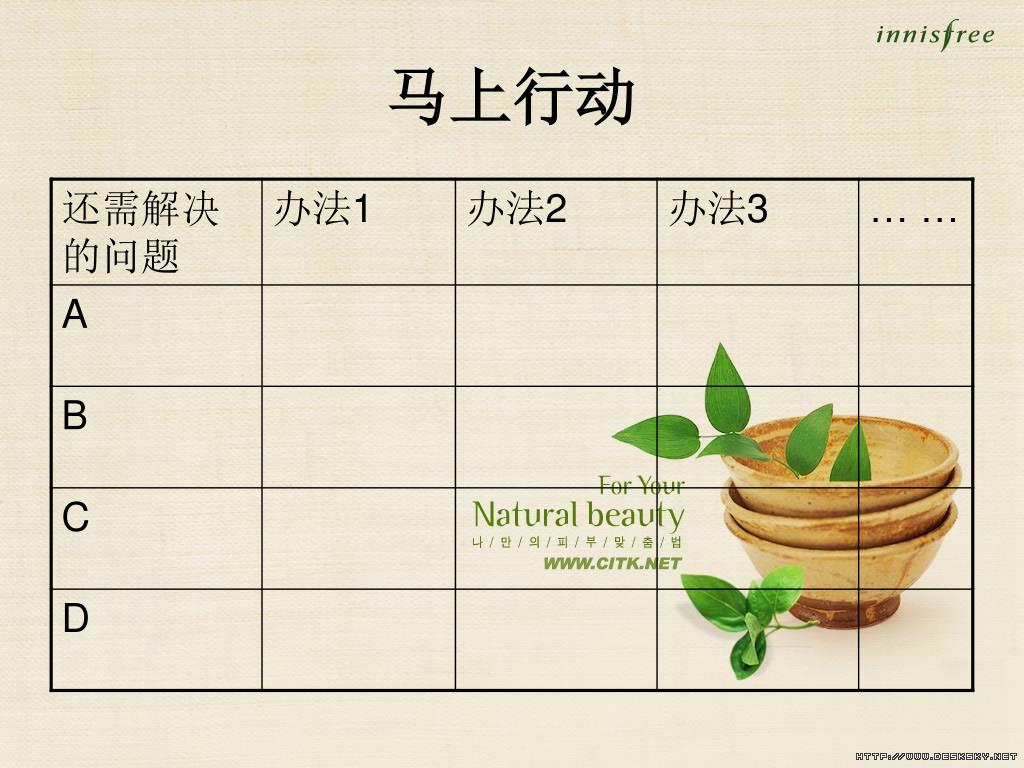

  10. 马上行动

  11. 3.方案构思（头脑风暴活动） • 根据设计要求，大胆构思，挖掘创造潜力，提出多个设想。

  12. 材 料 结 构 连接 方式

  13. 4.方案呈现 对设计方案进行综合 • A.采用瓦楞纸材料的方案草图 • B.采用木板、木棍材料的方案草图 • C.采用五夹板材料的方案草图 • D.采用其他材料的方案草图

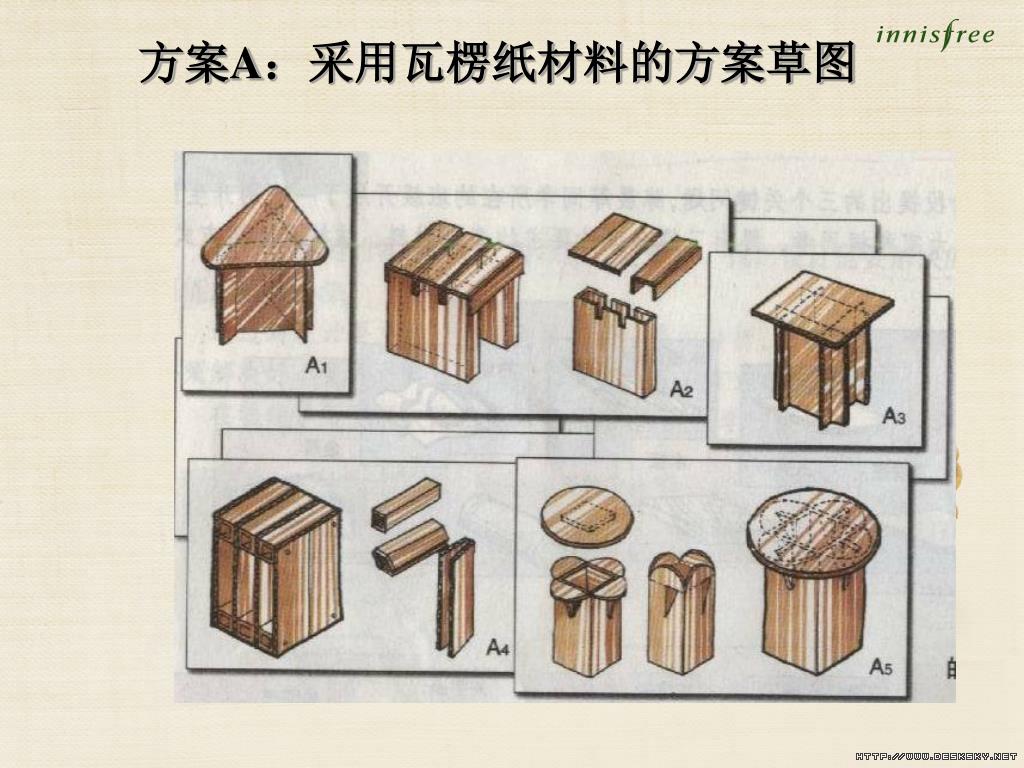

  14. 方案A：采用瓦楞纸材料的方案草图

  15. 方案B：采用木板、木棍材料的方案草图

  16. 方案C:采用五夹板材料的方案草图 • 方案D:采用其他材料的方案草图

  17. 6.方案筛选 • 对提出的几个设计方案,依据一定的原则,对方案进行筛选. 方案C3比较符合设计要求.

  18. 7. 效果图展示（重点） • 不同角度渲染图N张 • 排版图1-2张

  19. 总结 • 对···产品设计的总结（针对产品设计） • 对此次···产品开发设计过程的总结（针对个人体会）

  20. 制作模型或原型 • (1)绘制图样（三视图） • (2)制作模型或者原型(缩小\简化)

  21. 制作过程分解图

  22. 用高密度板做的一张凳子

  23. 测试、评估及优化 • （1）测试： 检验产品在操作、使用过程中，在结构和技术性能等方面能否达到预定的设计要求。（承重、稳定性） • （2）评估： 对各个方案的结构稳固、造型、制作难度、自重、体积、携带、成本等方面进行评估。

  24. （3）优化： 分析测试和评估的具体记录，同时听取用户、专家等的意见进行改正。 （增加结构强度、美化外观）

  25. 产品的使用和维护 • 正确使用和维护可以使产品更好地满足人们的需求,并能延长其使用寿命 • 如何设计使用说明书

  26. 使用说明书 • 产品简介 • 产品构成 • 技术指标 • 使用方法 • 注意事项 • 适用范围

  27. 设计过程示意图 设计是一个动态发展的过程,在设计中有些步骤之间可能出现一定的循环. 发现问题 明确问题 制定设计方案 优化 编写说明书 制作模型、原型 测试、评估

  28. 制定设计方案 收集信息 设计分析 方案构思 方案呈现 方案筛选

  29. 学生设计作品

  30. 学生设计作品

  31. 学生的设计作品

  32. 学生设计作品

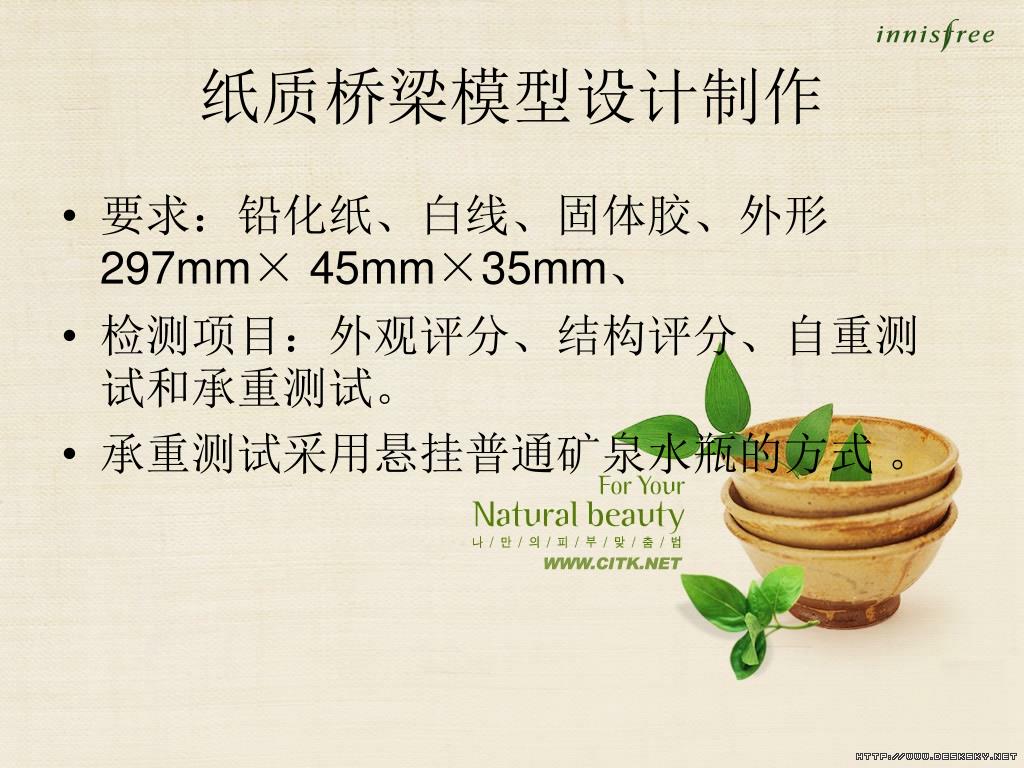

  33. 纸质桥梁模型设计制作 • 要求：铅化纸、白线、固体胶、外形297mm× 45mm×35mm、 • 检测项目：外观评分、结构评分、自重测试和承重测试。 • 承重测试采用悬挂普通矿泉水瓶的方式 。
