Biogaz

Biogaz. gaz palny , powstający samoczynnie w wyniku fermentacji beztlenowej materii organicznej, np. biomasy, odchodów zwierzęcych, osadów ściekowych, biodegradowalnych stałych odpadów komunalnych. Skład biogazu. Na torfowiska (gaz błotny, gaz gnilny) Na wysypiskach (gaz wysypiskowy)

Download Presentation

Biogaz

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

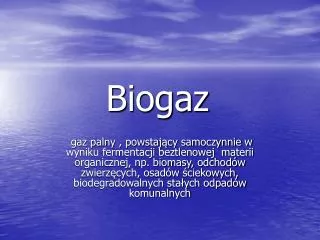

  1. Biogaz gaz palny , powstający samoczynnie w wyniku fermentacji beztlenowej materii organicznej, np. biomasy, odchodów zwierzęcych, osadów ściekowych, biodegradowalnych stałych odpadów komunalnych

  2. Skład biogazu

  3. Na torfowiska (gaz błotny, gaz gnilny) Na wysypiskach (gaz wysypiskowy) Z osadów ściekowych w oczyszczalniach ścieków Z odpadów zwierzęcych w gospodarstwach rolnych Biogazownie rolnicze Komory fermentacyjne osadów ściekowych w komunalnych oczyszczalniach ścieków Instalacje odgazowania składowisk odpadów komunalnych Produkcja biogazu może odbywać się samorzutnie w procesach rozkładu substancji organicznych lub może się odbywać celowo.

  4. Możliwości pozyskiwania i wykorzystywania biogazu w biogazowni

  5. Wydajność produkcji biogazu

  6. Sposoby zagospodarowania biogazu • Otrzymywanie energii cieplnej w wyniku - spalania bezpośredniego (dostarczanie gazu do sieci) - ogrzewania wody • Otrzymywanie energii elektrycznej - z odzyskiem ciepła - bez odzysku ciepła • Otrzymywanie energii mechanicznej - w silnikach spalinowych - do napędu pojazdów • Wykorzystanie gazu w procesach technologicznych, np. w produkcji metanolu , chemikaliów.

  7. Na instalacje biogazowni składa się zazwyczaj: • układ podawania biomasy • zbiornik surowca • komora fermentacyjnej (z układem dozowania, podgrzewania i mieszania mechanicznego) • zbiornik magazynowy przefermentowanego substratu (szlam) • zbiornik biogazu • agregat kogeneracyjny • układu kontrolno – sterującego • instalacji gazowej

  8. Schemat ideowy systemu do produkcji biogazu w biogazowni rolniczej 1.Zbiornik surowca 2.Komora fermentacyjna 3.Zbiornik produktu przefermentowanego 4.Zbirnik biogazu 5.System do produkcji ciepła lub ciepła i energii elektrycznej w skojarzeniu

  9. Komora fermentacyjna To kluczowy elementem instalacji w której zachodzi proces fermentacji beztlenowej. Jest to proces biologiczny rozkładu substancji organicznych przeprowadzany w warunkach bez dostępu powietrza przez bakterie anaerobowe (beztlenowe). Produktem tego rozkładu są związki proste – głównie metan i dwutlenek węgla oraz niewielkie ilości wodoru, siarkowodoru, amoniaku i innych gazów śladowych. Skład biogazu i tempo jego wytwarzania zależy od składu surowca i temperatury w komorze. Zbiornik jest ogrzewany – optymalna temperatura to 35-40 ºC (fermentacja mezofilowa). W celu przyspieszenia procesu, komory posiadają urządzenia mieszające. Pozostałość pofermentacyjna może być wykorzystywana jako nawóz.

  10. Proces powstawania biogazu-fermentacja anaerobowa Temperatura i czas fermentacji podstawowych beztlenowych mikroorganizmów

  11. Biogaz jest najczęściej wykorzystywany na miejscu do skojarzonego wytwarzania energii elektrycznej i ciepła. Dokonuje się tego w systemie konegeracyjnym na który składa się silnik tłokowy spalający biogaz sprzęgnięty z prądnicą synchroniczną produkującą energię elektryczną. Na skutek spalania gazu w silniku powstaje ciepło, które jest odprowadzane i wykorzystywane jako ciepło użytkowe.

  12. Kogeneracja - jednostki skojarzone Proces jednoczesnej produkcji energii elektrycznej i cieplnej , przy maxymalnynm ograniczeniu strat przesyłu i transformacji. Wykorzystywana z dużą wydajnością energia chemiczna paliwa wpływa na obniżenie kosztów energii przy jednoczesnym zredukowaniu emisji CO2 i in. zanieczyszczeń towarzyszących spalaniu.

  13. Projekt biogazowni

  14. Zalety wynikające ze stosowania rolniczych instalacji biogazowych: • produkowanie „zielonej energii” • ograniczanie emisji gazów cieplarnianych poprzez wykorzystanie metanu • obniżanie kosztów składowania odpadów • zapobieganie zanieczyszczeniu gleb oraz wód gruntowych, zbiorników powierzchniowych i rzek • uzyskiwanie wydajnego i łatwo przyswajalnego przez rośliny nawozu naturalnego • eliminacja odoru • eliminacja patogenów w procesie higienizacji (bakterie Salmonelli , Escherichia Coli , wirusy pryszczycy)

  15. Zagrożenia i oddziaływanie biogazu na środowisko • eksplozje • pożary • niebezpieczeństwo uduszenia ludzi i zwierząt w zagłębieniach terenu, studzienkach lub innych miejscach gromadzenia się gazu • grozi zatruciem ludzi i zwierząt poprzez działanie zawartego w nim siarkowodoru i innych trujących związków chemicznych • migrując przez warstwy gleby blokuje dostęp tlenu do korzeni roślin, powodując ich obumieranie • emisja metanu i dwutlenku węgla pogłębia efekt cieplarniany

  16. Obecnie funkcjonuje około 20 biogazowni o mocy ok. 40 MW (większa część obejmuje gazowe kotły służące do spalania biogazu) pierwsza biogazownia rolnicza w Polsce wybudowana została między innymi w mieście zwanym Duchownem, gdzie wykonywała pracę cięgiem od 1993 roku do 1995 roku lecz uległa ona zamknięciu z materialnych powodów

  17. Znaczna ilość biogazowni działa w Danii, gdzie jest ich około dwadzieścia. Są one scentralizowane i duże oraz odbierają nieczystości z wielu zwierzęcych farm oraz dwadzieścia instalacji na indywidualnych farmach W sąsiednich Niemczech znajduje się ponad 600 rolniczych biogazowni

  18. Biogazownie rolnicze

  19. POWSTAWANIE GAZU WYSYPISKOWEGO I - FAZĘ TLENOWĄ (hydroliza) II - FAZĘ ACIDOGENEZY III - FAZĘ OCTANOGENEZY IV - FAZĘ METANOGENEZY (niestabilną , stabilną , zanikającą)

  20. Teoretyczny skład gazu wysypiskowego w funkcji czasu.

  21. METODY PRZECIWDZIAŁANIA NIEKONTROLOWANEJ MIGRACJI, WYDOBYWANIA, I WYKORZYSTANIA GAZU WYSYPISKOWEGO - Odgazowanie bierne. - Odgazowanie aktywne (zasysanie). - Systemy mieszane.

  22. Studnia odgazowująca

  23. Schemat wykorzystania gazu wysypiskowego

  24. Zalety odgazowania składowisk • Zapogieganie niekontrolowanej ucieczce gazu ze składowiska • Zmniejszenie groźby wybuchów • Zmniejszenie rozprzestrzeniania się odorów • Ograniczenie niekontrolowanej emisji gazów cieplarnianych

  25. ZAGROŻENIA POWODOWANE PRZEZ GAZ WYSYPISKOWY Gaz wysypiskowy może powodować liczne zagrożenia należące do 5 kategorii: 1. Zagrożenie dla roślin - degradacja strefy ukorzeniania. 2. Zagrożenia dla budowli - osiadanie, wybuchy, pożary. 3. Zagrożenia dla ludzi - nieprzyjemny zapach, niedotlenienie, działanie toksyczne, wybuchy, pożary. 4. Zagrożenie wód - degradacja wód gruntowych. 5. Zagrożenie dla atmosfery - zanieczyszczenie powietrza " gazami cieplarnianymi"

  26. Jedna z pierwszych w Polsce instalacja energetycznego wykorzystania gazu ściekowego w oczyszczalni ścieków powstała w 1998 r. w Inowrocławiu W Polsce działa prawie 40 instalacji bazujących na gazie wysypiskowym Szacuje się, że w chwili obecnej na świecie działa co najmniej 800 instalacji do energetycznego wykorzystania gazu wysypiskowego. W Europie najbardziej zaawansowana jest pod tym względem Wielka Brytania

  27. Instalacje odgazowania składowisk odpadów komunalnych

  28. Skutki środowiskowe ujmowania biogazu • produkcja energii odnawialnej • zmniejszenie zużycia kopalnych surowców energetycznych • zmniejszenie emisji związków powstających podczas spalania kopalnych surowców energetycznych • wytwarzanie biogazu zachodzi w sposób ciągły i nie jest uzależnione od warunków pogodowych (wiatr , słońce)

  29. Schemat instalacji biogazu w oczyszczalni ścieków w Tychach

  30. Produkcja energii elektrycznej ze źródeł odnawialnych w Polsce w 2004 r.

  31. Narodowa strategia rozwoju EO 2001 przewiduje 7,5% udział OZE w bilansie energii pierwotnej w 2010 roku i 14% w 2020 roku.
