第5章综合布线系统工程施工 （一）
建 筑 结 构 • 按结构类型及所用材料分 • 砖木结构：建筑材料通常都为砖石和木材，造价低、设计施工简单，但通常只适用于一些较简易的建筑。 • 砖混结构：建筑材料通常为砖、石和钢筋混凝土等。一般采用砖墙、砖柱作为竖向构件，用于承受竖向负荷，采用钢筋混凝土作为楼板、大梁、过梁、屋架等横向构件并安放在墙、柱上，这是目前国内建造量最大的建筑结构。
建 筑 结 构 钢筋混凝土结构：简称钢混结构。其主要构件如梁、柱、板、屋架等都是用钢筋和混凝土两大材料构成的，多用于工业厂房、商场、办公大楼及其它工业与民用建筑。 钢结构建筑：其主要结构构件都采用不同类型的钢材、型钢。比如梁、柱、板、屋架等。根据承重等不同要求选择不同种类的重型钢材，特别是近几年来大中城市的一些较高层甚至超高层建筑，通常采用以钢结构为骨架的建筑结构。（国内一般以8层以上或楼高25M以上的建筑称为高层建筑）
5.1 综合布线系统工程施工的基本要求 在综合布线系统工程安装施工过程中应注意以下基本要求： 1. 按《建筑与建筑群综合布线系统工程验收规范》进行施工。 2. 还要按国家现行的相关标准和规范进行施工 《本地网通信线路工程验收规范》 《通信管道工程施工及验收技术规范》 《电信网光纤数字传输系统工程施工及验收暂行技术规定》 《市内通信全塑电缆线路工程施工及验收技术规范》
5.2 综合布线系统工程施工前的准备 一、施工前的环境条件和施工准备 1、熟悉掌握和全面了解设计文件和图纸 （1）对工程设计文件和施工图纸详细阅读，对其中主要内容如设计说明、施工图纸和工程概算等部分，相互对照、认真核对. （2）会同设计单位现场核对施工图纸进行安装施工技术交底。设计单位有责任向施工单位对设计文件和施工图纸的主要设计意图和各种因素考虑进行介绍
5.2 综合布线系统工程施工前的准备 2、现场调查工程环境的施工条件 （1）由于综合布线系统的缆线绝大部分是采取隐蔽的敷设方式，对于建筑结构，如吊顶、地板、电缆竖井和技术夹层等建筑结构和空间尺寸进行了解。 （2）在现场调查中要复核设计的缆线敷设路由和设备安装位置是否正确适宜，有无安装施工的足够空间或需要采取补救措施或变更设计方案。 （3）对于设备和干线交接间等专用房间，必须对其环境条件和建筑工艺进行调查和检验。
3． 编制安装施工进度顺序和施工组织计划 根据综合布线系统工程设计文件和施工图纸的要求，结合施工现场的客观条件、设备器材的供应和施工人员的数量等情况，安排施工进度计划和编制施工组织设计。 在安排施工计划时，应注意与建筑和其他系统的配合问题。必须注意建筑物和内部装修及其它系统工程的施工进度，必要时可随时修改施工计划，以求密切配合，协作施工，有利于保证工程质量和施工进度的顺利进行。
二、设备、器材、仪表和工具的检验 1． 设备和器材检验的一般要求 （1）在安装施工前，应对工程中所用的设备、缆线、配线接续部件等主要器材的规格、型号、数量和质量进行外观检查，详细清点和抽样测试。 （2）工程中所需的设备、缆线和配线接续部件等主要器材的型号、规格、程式和数量都应符合设计规定要求。为了保证工程质量，如无出厂检验证明合格的材料或与设计文件规定不符的器材，不得在工程中安装使用。
二、设备、器材、仪表和工具的检验 （3）缆线和主要器材数量必须满足连续施工的要求，主要缆线和关键性的器材应全部到齐，以免因器材不足而影响整个工程的施工进度，产生更多的矛盾。 （4）经清点、检验和抽样测试的主要器材应做好记录，对不符合标准要求的缆线和器材，应单独存放，不应混淆，以备核查与处理，并不允许在工程中使用。
二、设备、器材、仪表和工具的检验 2．设备和器材的具体检验要求 （1）缆线的检验要求 主要是：双绞线和光缆的型号、规格、电气性能等 （2）配线接续设备的检验要求 指：型号、规格和数量以及接续方式 （3）接插部件的检验要求 （4）型材、管材和铁件的检验要求
二、设备、器材、仪表和工具的检验 3．仪表和工具的检测 （1）测试仪表的检验和要求 测试仪表应能测试三、四、五类对绞线对称电缆的各种电气性能是按TIA/EIA/TSB67中规定的二级精度要求考虑,注意搬运过程中精密仪器的安全 （2）施工工具的检验 在工具的准备过程中应考虑周到，每种情况都可能发生，使用到的工具很多，这里就不一一列举。
JLL-5E-T100 RJ11-RJ12 压线钳 JLL-5E-T101 RJ45压线钳 常 用 工 具
JLL-5E-T103 103科龙型塑刀 JLL-5E-T107 剥线钳 常 用 工 具
JLL-FA5E-T 110卡刀 JLL-5E-T108 5对110型打线工具 常 用 工 具
JLL-FH5E-T 314卡刀 JLL-FH5E-T 324卡刀 常 用 工 具
JLL-FH5E-T 小塑刀 JLL-FHF-T104 光纤剥线钳 常 用 工 具
5.3 桥架和线槽的安装 一、桥架和线槽的种类 1、 金属槽和附件； 2、 金属管和附件； 3、 PVC塑料槽和附件； 4、 PVC塑料管和附件。
1、 金属槽和塑料槽 金属槽由槽底和槽盖组成，每根糟一般长度为2米，槽与槽连接时使用相应尺寸的铁板和螺丝固定。槽的外型如图所示。 在综合布线系统中一般使用的金属槽的规格有： 50×100 mm、100×100 mm、100×200 mm、100×300mm、200×400 mm等多种规格。 槽的外形
2）塑料槽的外状与上图类似，但它的品种规格更多，从型号上讲有： P V C - 2 0系列、P V C - 2 5系列、P V C - 2 5 F系列、P V C - 3 0系列、P V C - 4 0系列、P V C - 4 0 Q系列等。从规格上讲有：2 0×1 2、2 5×1 2 . 5、2 5×2 5、3 0×1 5、4 0×2 0等。 与P V C槽配套的附件有：阳角、阴角、直转角、平三通、左三通、右三通、连接头、终端头、接线盒(暗盒、明盒)等。外型如图 槽配套附件

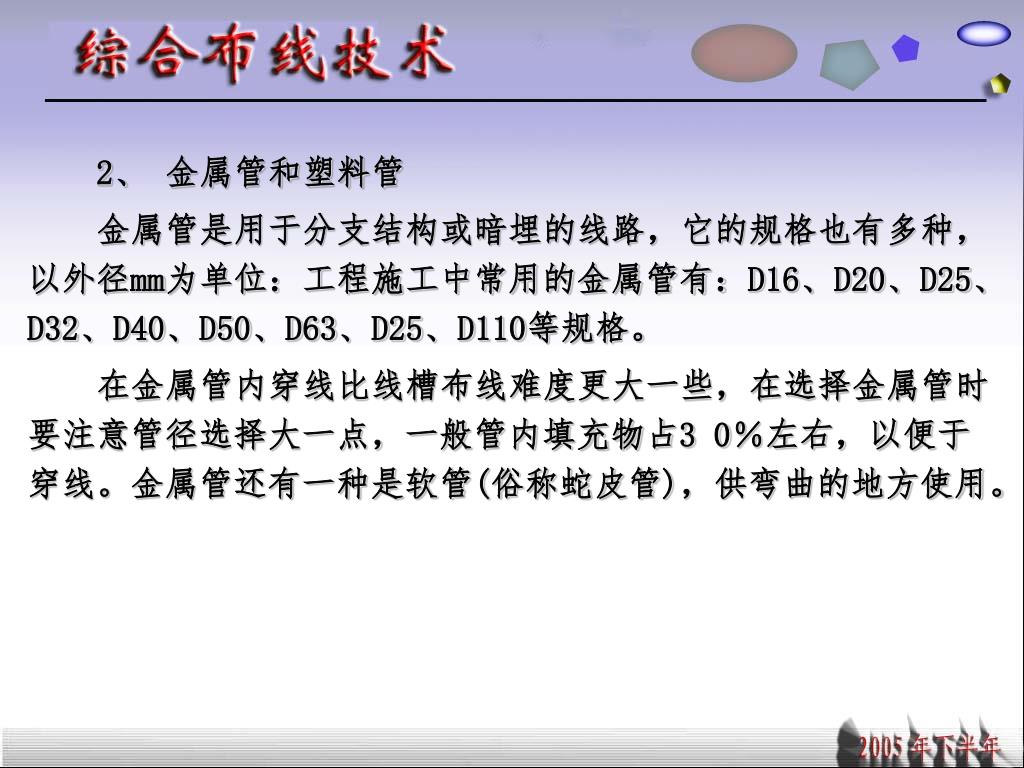

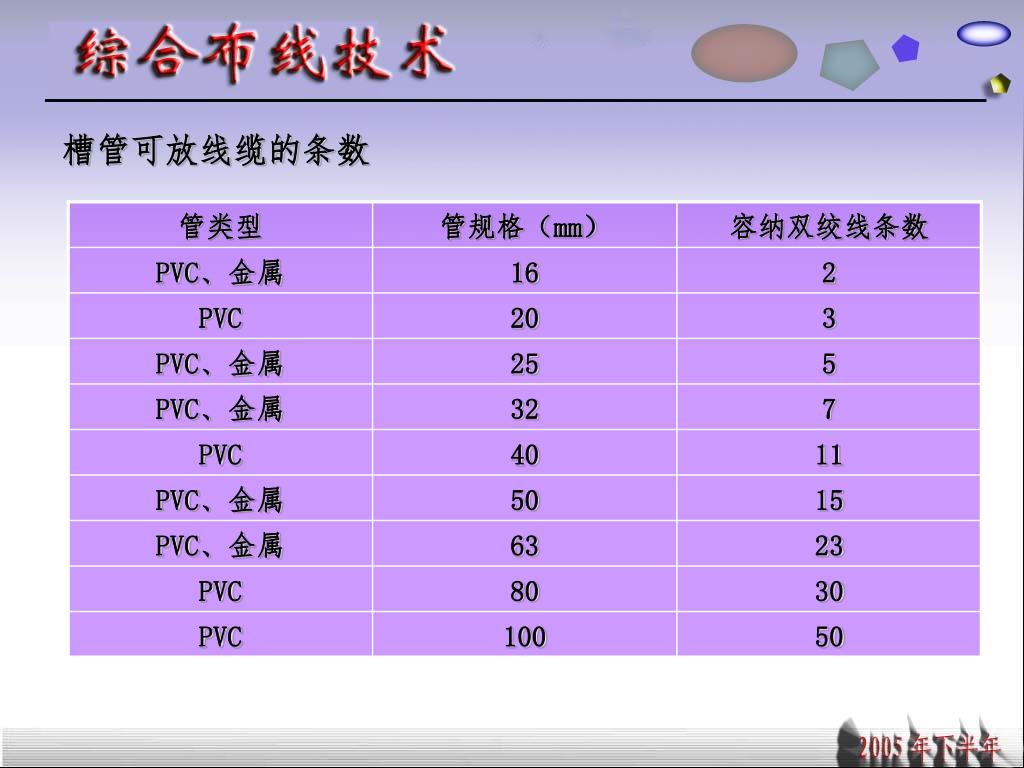

2、 金属管和塑料管 金属管是用于分支结构或暗埋的线路，它的规格也有多种，以外径mm为单位：工程施工中常用的金属管有：D16、D20、D25、D32、D40、D50、D63、D25、D110等规格。 在金属管内穿线比线槽布线难度更大一些，在选择金属管时要注意管径选择大一点，一般管内填充物占3 0％左右，以便于穿线。金属管还有一种是软管(俗称蛇皮管)，供弯曲的地方使用。
塑料管产品分为2大类：即PE阻燃导管和PVC阻燃导管。塑料管产品分为2大类：即PE阻燃导管和PVC阻燃导管。 PE阻燃导管是一种塑制半硬导管，按外径有D16、D20、D25、D32 4种规格。外观为白色。 PVC阻燃导管是以聚氯乙稀树脂为主要原料，小管径P V C阻燃导管可在常温下进行弯曲。便于用户使用，按外径有： D16、D20、D25、D32、D40、D45、D63、D25、D 110等规格。 与PVC管安装配套的附件有：接头、螺圈、弯头、弯管弹簧；一通接线合、二通接线合、三通接线合、四通接线合、开口管卡、专用截管器、P V C粗合剂等。
3 桥架 桥架是布线行业的一个术语，是建筑物内布线不可缺少的一个部分。 桥架分为普通型桥架、重型桥架、槽式桥架。 在普通桥架中还可分为普通型桥架，直边普通型桥架。 在普通桥架中，有以下主要配件供组合：梯架、弯通、三通、四通、多节二通、凸弯通、凹弯通、调高板、端向联结板、调宽板、垂直转角联接件、联结板、小平转角联结板、隔离板等。
在直通普通型桥架中有以下主要配件供组合： 梯架、弯通、三通、四通、多节二通、凸弯通、凹弯通、盖板、弯通盖板、三通盖板、四通盖、凸弯通盖板、凹弯通盖板、花孔托盘、花孔弯通、花孔四通托盘、联结板垂直转角联接扳、小平转角联结板、端向联接板护扳、隔离板、调宽板、端头挡板等。 重型桥架，槽式桥架在网络布线中很少使用。

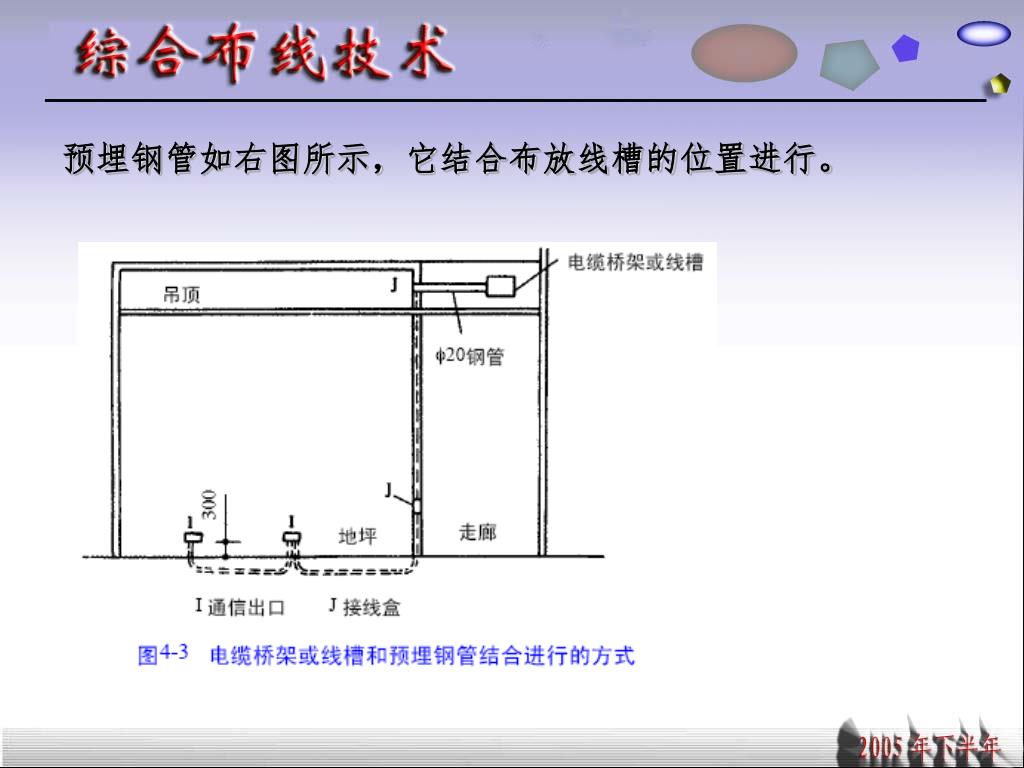

二、槽、管的线缆敷设 1. 采用电缆桥架或线槽和预埋纲管结合的方式 1) 电缆桥架宜高出地面2.2 m以上，桥架顶部距顶棚或其他障碍物不应小于0.3 m，桥架宽度不宜小于0 . 1 m，桥架内横断面的填充率不应超过5 0％。 2) 在电缆桥架内缆线垂直敷设时，在缆线的上端应每间隔1.5 m左右固定在桥架的支架上；水平敷设时，在缆线的首、尾、拐弯处每间隔2～3 m处进行固定。 3) 电缆线槽宜高出地面2 . 2 m。在吊顶内设置时，槽盖开启面应保持8 0 m m的垂直净空，线槽截面利用率不应超过5 0％。
二、槽、管的线缆敷设 1. 采用电缆桥架或线槽和预埋纲管结合的方式 4) 水平布线时，布放在线槽内的缆线可以不绑扎，槽内缆线应顺直，尽量不交叉，缆线不应溢出线槽，在缆线进出线槽部位，拐弯处应绑扎固定。垂直线槽布放缆线应每间隔1 . 5 m固定在缆线支架上。 5) 在水平、垂直桥架和垂直线槽中敷设线时，应对缆线进行绑扎。绑扎间距不宜大于1 . 5 m，扣间距应均匀，松紧适度。
2. 预埋金属线槽支撑保护方式 1) 在建筑物中预埋线槽可视不同尺寸，按一层或两层设置，应至少预埋两根以上，线槽截面高度不宜超过25mm。 2) 线槽直埋长度超过6 m或在线槽路由交叉、转变时宜设置拉线盒，以便于布放缆线和维修。 3) 拉线盒盖应能开启，并与地面齐平，盒盖处应采取防水措施。 4) 线槽宜采用金属管引入分线盒内。 5) 预埋金属线槽方式如下图所示。
3. 预埋暗管支撑保护方式 1) 暗管宜采用金属管，预埋在墙体中间的暗管内径不宜超过50mm；楼板中的暗管内径宜为15～25mm。在直线布管30m处应设置暗箱等装置。 2) 暗管的转弯角度应大于9 0℃，在路径上每根暗管的转弯点不得多于两个，并不应有S弯出现。在弯曲布管时，在每间隔15m处应设置暗线箱等装置。 3) 暗管转弯的曲率半径不应小于该管外径的6倍，如暗管外径大于50mm时，不应小于1 0倍。 4) 暗管管口应光滑，并加有绝缘套管，管口伸出部位应为25～50 mm。管口伸出部位要求如下图所示。
4. 格形线槽和沟槽结合的保护方式 1) 沟槽和格形线槽必须勾通。 2) 沟槽盖板可开启，并与地面齐平，盖板和插座出口处应采取防水措施。 3) 沟槽的宽度宜小于6 0 0 m m。 4) 格形线槽与沟槽的构成如图所示。
5) 铺设活动地板敷设缆线时，活动地板内净空不应小于1 5 0 m m，活动地板内如果作为通风系统的风道使用时，地板内净高不应小于3 0 0 m m。 6) 采用公用立柱作为吊顶支撑时，可在立柱中布放缆线，立柱支撑点宜避开沟槽和线槽位置，支撑应牢固。公用立柱布线方式如图所示。 7) 不同种类的缆线布线在金属槽内时，应同槽分隔(用金属板隔开)布放。金属线槽接地应符合设计要求。
