Presentation Transcript

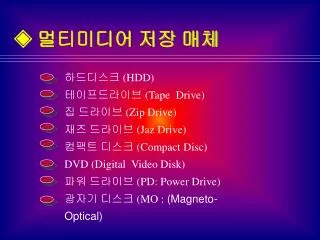

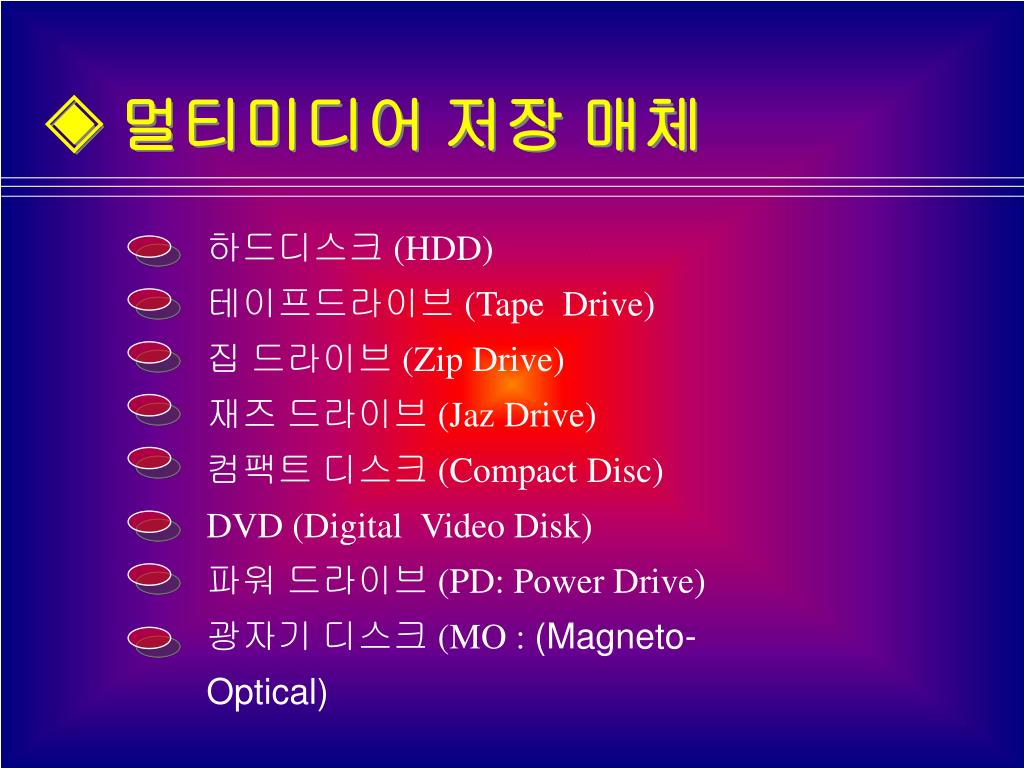

slide1

◈ 멀티미디어 저장 매체

하드디스크 (HDD)

테이프드라이브 (Tape Drive)

집 드라이브 (Zip Drive)

재즈 드라이브 (Jaz Drive)

컴팩트 디스크 (Compact Disc)

DVD (Digital Video Disk)

파워 드라이브 (PD: Power Drive)

광자기 디스크 (MO : (Magneto-Optical)

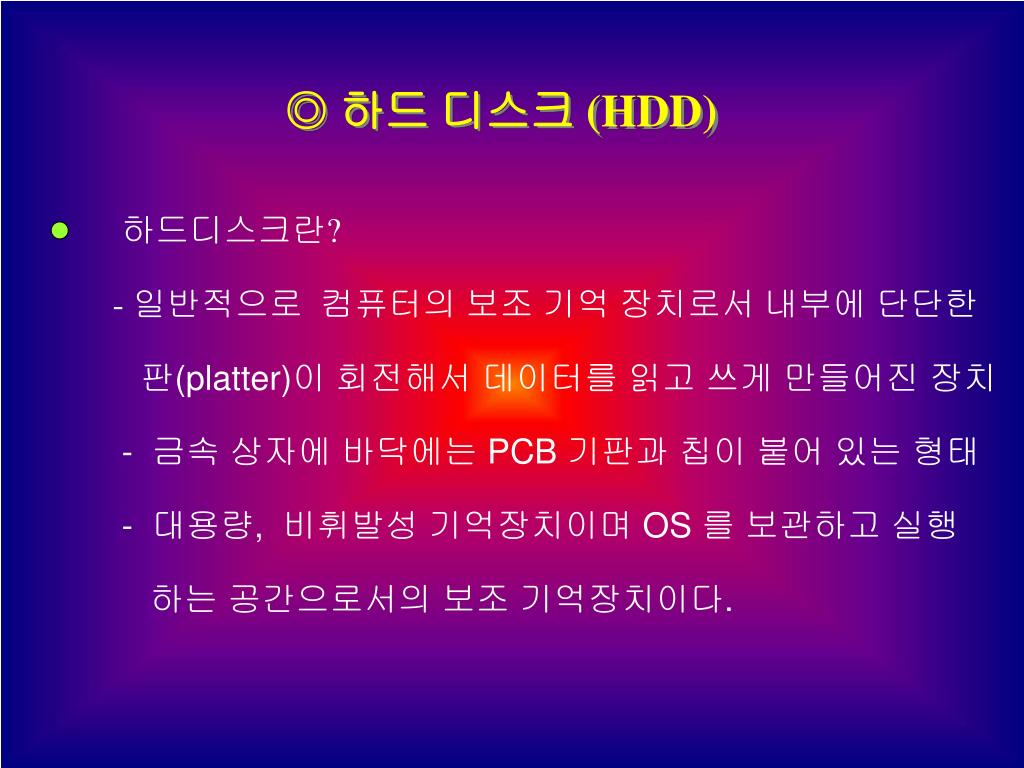

slide2

◎ 하드 디스크 (HDD)

하드디스크란?

- 일반적으로 컴퓨터의 보조 기억 장치로서 내부에 단단한

판(platter)이 회전해서 데이터를 읽고 쓰게 만들어진 장치

- 금속 상자에 바닥에는 PCB 기판과 칩이 붙어 있는 형태

- 대용량, 비휘발성 기억장치이며 OS 를 보관하고 실행

하는 공간으로서의 보조 기억장치이다.

slide3

하드디스크의 구조와 작동원리

- 자성체가 코팅되어 있는 platter 와

헤드가 붙어 있는 arm으로 구성.

- 플래터는 실제 데이터가 저장되는 곳.

- 디스크는 실린더, 트랙, 섹터로 나누어짐.

- 서보 모터에 의해 작동 되는 헤드 팔은

헤드를 디스크에 밀착시키고 특정

트랙으로 이동한 후 데이터를 읽어들임.

- 하드디스크의 속도 : RPM (Revolutions Per Minute) 단위

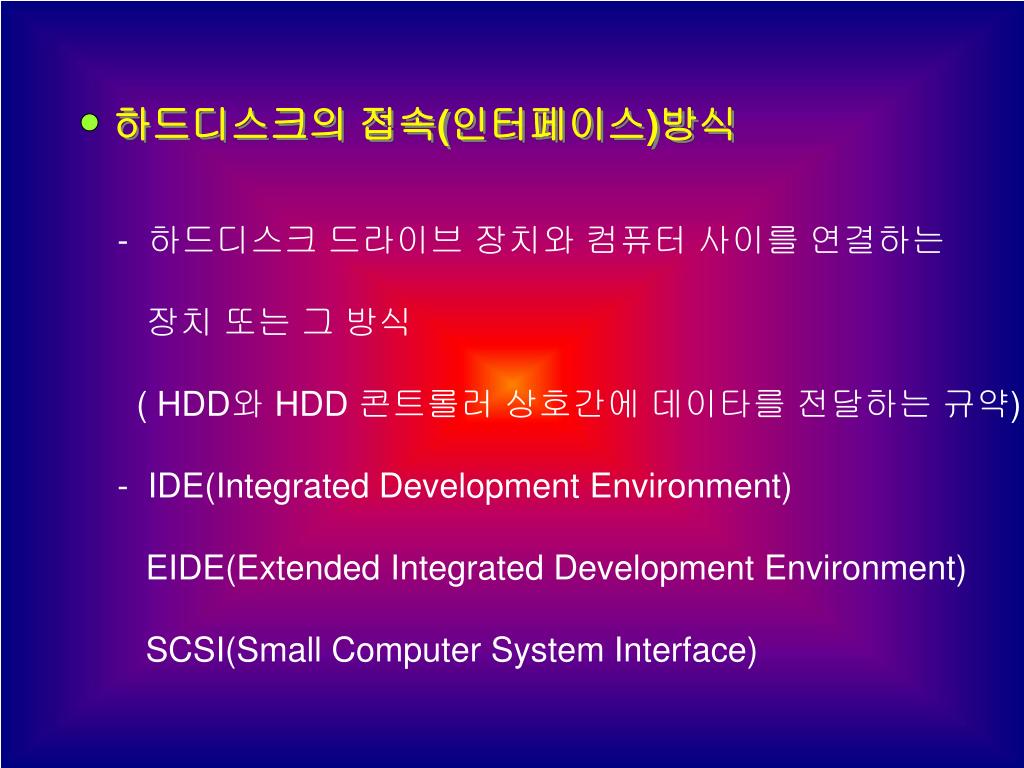

slide4

하드디스크의 접속(인터페이스)방식

- 하드디스크 드라이브 장치와 컴퓨터 사이를 연결하는

장치 또는 그 방식

( HDD와 HDD 콘트롤러 상호간에 데이타를 전달하는 규약)

- IDE(Integrated Development Environment)

EIDE(Extended Integrated Development Environment)

SCSI(Small Computer System Interface)

slide5

SCSI (Small Computer System Interface)

- 1986년 미국 표준 학회(ANSI)에서 채택한 소형 컴퓨터

데이터 전송 방식에 관한 규약

- 스카시 콘트롤러는 자체가 마이크로프로세서를 내장

- 주변기기의 동시 작업이 가능

- 하나의 콘트롤러를 장착하면 8개의 주변기기를 달 수 있다.

IDE (Integrated Drive Electronics)

- AT버스인 16비트 ISA 데이터 버스와 1대1 전송

- 2개의 HDD까지만 연결 가능.

- 멀티테스킹이 불가능, 낮은 전송 속도(4MB/초)를 가진다.

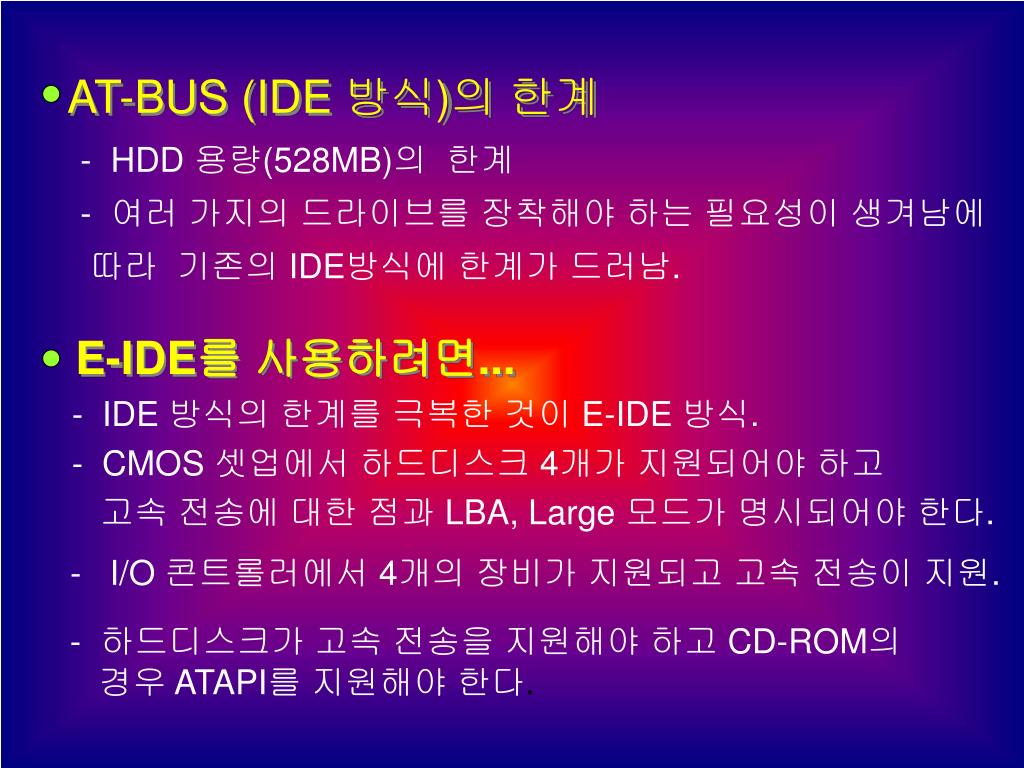

slide6

AT-BUS (IDE 방식)의 한계

- HDD 용량(528MB)의 한계

- 여러 가지의 드라이브를 장착해야 하는 필요성이 생겨남에

따라 기존의 IDE방식에 한계가 드러남.

E-IDE를 사용하려면...

- IDE 방식의 한계를 극복한 것이 E-IDE 방식.

- CMOS 셋업에서 하드디스크 4개가 지원되어야 하고

고속 전송에 대한 점과 LBA, Large 모드가 명시되어야 한다.

- I/O 콘트롤러에서 4개의 장비가 지원되고 고속 전송이 지원.

- 하드디스크가 고속 전송을 지원해야 하고 CD-ROM의

경우 ATAPI를 지원해야 한다.

slide7

◎ 테이프 드라이브(Type Drive)

- QIC (Quarter Inch Cartridge)80

1/4인치 자기테이프로 백업 장치로 쓰이는

고용량(125MB~16GB)이 가능

- QIC-WIDE

0.315인치로 약 25%의 저장 용량을 향상.(4G~16G)

◎ 집 드라이브(Zip Drive)

- 플로피디스크 대체를 노리는 '집 드라이브'

- 100MB의 저장 용량을 갖는 Iomega사의 이동형 저장 장치

- 프린터 포트, SCSI 포트에 연결하는 외장형 모델과

E-IDE 포트에 연결하는 내장형 모델

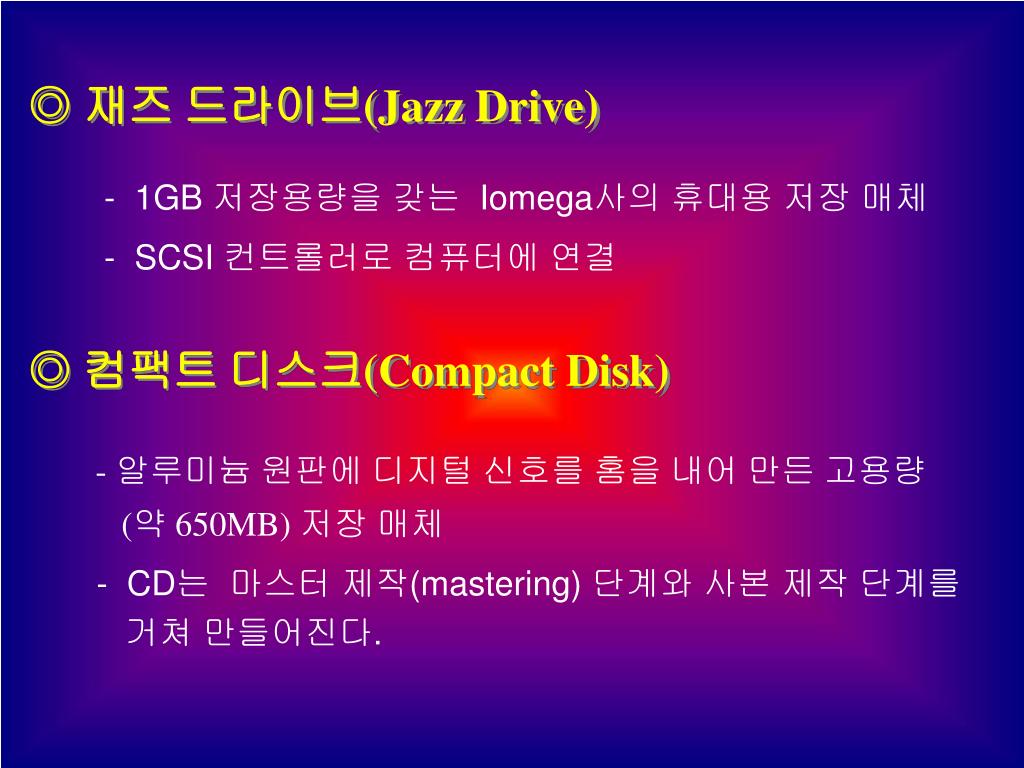

slide8

◎ 재즈 드라이브(Jazz Drive)

- 1GB 저장용량을 갖는 Iomega사의 휴대용 저장 매체

- SCSI 컨트롤러로 컴퓨터에 연결

◎ 컴팩트 디스크(Compact Disk)

- 알루미늄 원판에 디지털 신호를 홈을 내어 만든 고용량

(약 650MB) 저장 매체

- CD는 마스터 제작(mastering) 단계와 사본 제작 단계를

거쳐 만들어진다.

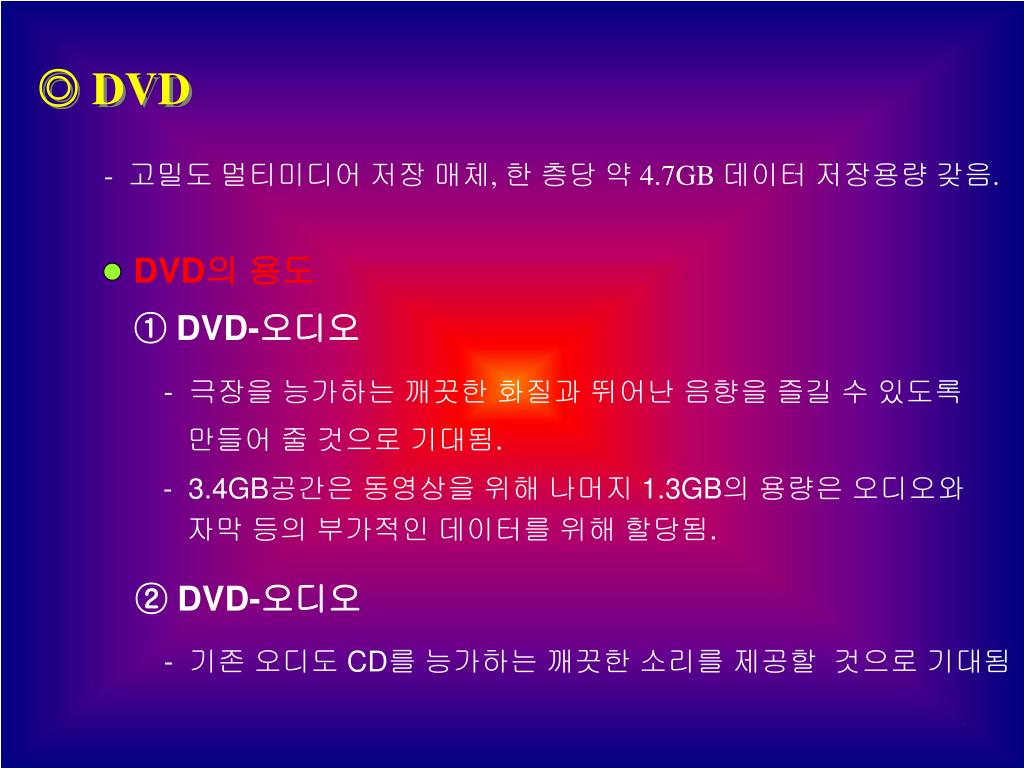

slide9

◎ DVD

- 고밀도 멀티미디어 저장 매체, 한 층당 약 4.7GB 데이터 저장용량 갖음.

DVD의 용도

① DVD-오디오

- 극장을 능가하는 깨끗한 화질과 뛰어난 음향을 즐길 수 있도록

만들어 줄 것으로 기대됨.

- 3.4GB공간은 동영상을 위해 나머지 1.3GB의 용량은 오디오와

자막 등의 부가적인 데이터를 위해 할당됨.

② DVD-오디오

- 기존 오디도 CD를 능가하는 깨끗한 소리를 제공할 것으로 기대됨

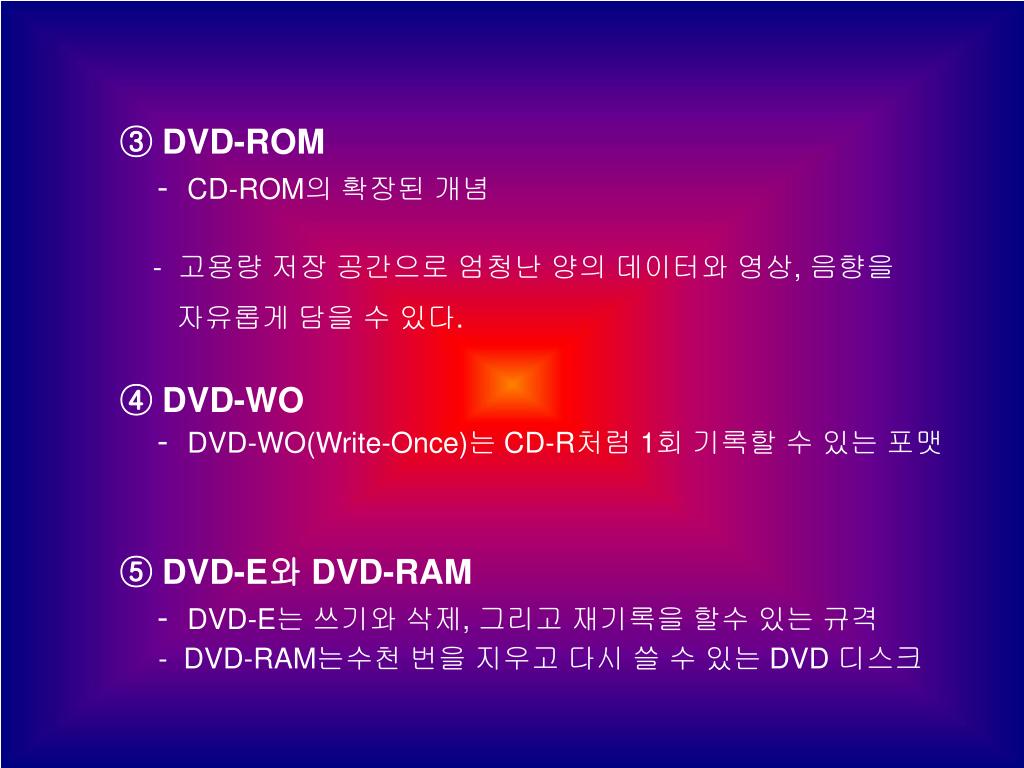

slide10

③ DVD-ROM

- CD-ROM의 확장된 개념

- 고용량 저장 공간으로 엄청난 양의 데이터와 영상, 음향을

자유롭게 담을 수 있다.

④ DVD-WO

- DVD-WO(Write-Once)는 CD-R처럼 1회 기록할 수 있는 포맷

⑤ DVD-E와 DVD-RAM

- DVD-E는 쓰기와 삭제, 그리고 재기록을 할수 있는 규격

- DVD-RAM는수천 번을 지우고 다시 쓸 수 있는 DVD 디스크

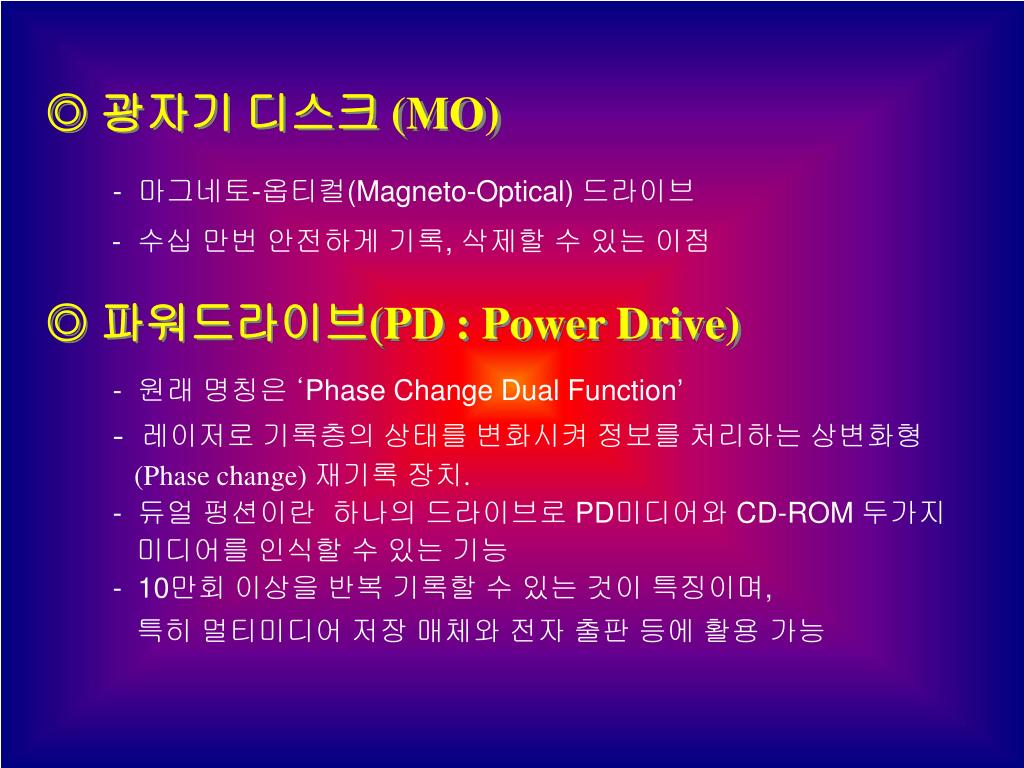

slide11

- 마그네토-옵티컬(Magneto-Optical) 드라이브

- 수십 만번 안전하게 기록, 삭제할 수 있는 이점

- 원래 명칭은 ‘Phase Change Dual Function’

- 레이저로 기록층의 상태를 변화시켜 정보를 처리하는 상변화형

(Phase change) 재기록 장치.

- 듀얼 펑션이란 하나의 드라이브로 PD미디어와 CD-ROM 두가지

미디어를 인식할 수 있는 기능

- 10만회 이상을 반복 기록할 수 있는 것이 특징이며,

특히 멀티미디어 저장 매체와 전자 출판 등에 활용가능

◎ 광자기 디스크 (MO)

◎ 파워드라이브(PD : Power Drive)

slide12

◎ 백업 장치

- 하드디스크의 보조적인 도구로 중요한 데이터를 보관하는 장치.

- 다양한 가격대가 다양, 종류도 다양, 사용자가 필요한 용도에 따라 선택.

1. 백업 장치들...

① 테이프 백업장치

- QIC 80을 많이 이용 했음.

- 현재 국내에서 가장 많은 사용자를 확보하고 있는 제품으로는

HP사의 트라반 시리즈가 있다.

② DAT (Digital Audio Tape)

- 디지털 방식으로 데이터를 기록할 수 있는 장비

- 서버 등에서 필요로 하는 장비이기 때문에 기본적으로

SCSI 인터페이스를 사용

- 가격 면에서 매우 고가이며 저장용량도 10GB이상인 제품도 있다.

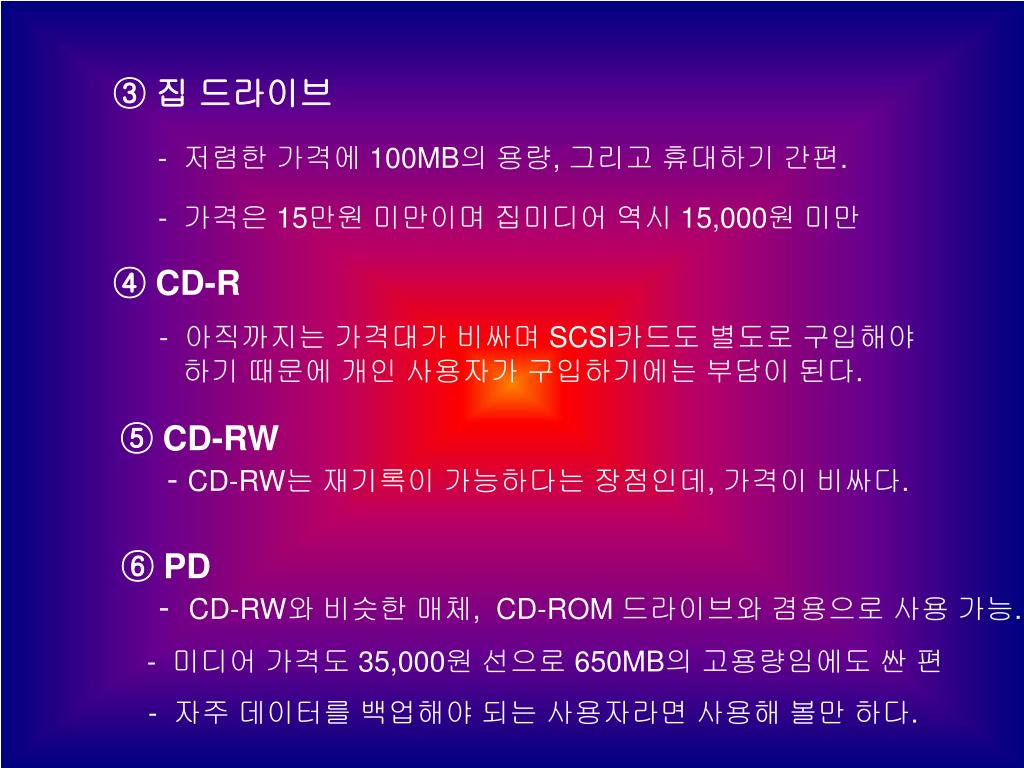

slide13

③ 집 드라이브

- 저렴한 가격에 100MB의 용량, 그리고 휴대하기 간편.

- 가격은 15만원 미만이며 집미디어 역시 15,000원 미만

④ CD-R

- 아직까지는 가격대가 비싸며 SCSI카드도 별도로 구입해야

하기 때문에 개인 사용자가 구입하기에는 부담이 된다.

⑤ CD-RW

- CD-RW는 재기록이 가능하다는 장점인데, 가격이 비싸다.

⑥ PD

- CD-RW와 비슷한 매체, CD-ROM 드라이브와 겸용으로 사용 가능.

- 미디어 가격도 35,000원 선으로 650MB의 고용량임에도 싼 편

- 자주 데이터를 백업해야 되는 사용자라면 사용해 볼만 하다.

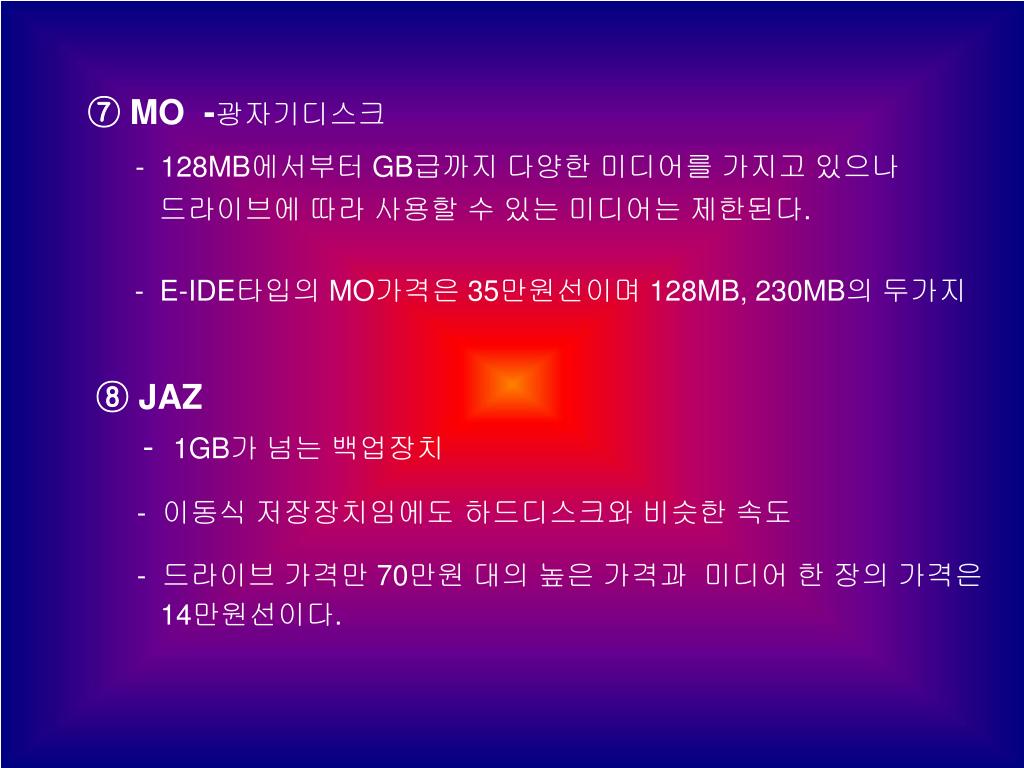

slide14

⑦ MO -광자기디스크

- 128MB에서부터 GB급까지 다양한 미디어를 가지고 있으나

드라이브에 따라 사용할 수 있는 미디어는 제한된다.

- E-IDE타입의 MO가격은 35만원선이며 128MB, 230MB의 두가지

⑧ JAZ

- 1GB가 넘는 백업장치

- 이동식 저장장치임에도하드디스크와 비슷한 속도

- 드라이브 가격만 70만원 대의 높은 가격과 미디어 한 장의 가격은

14만원선이다.
