  1. 无线通信工程 姚彦教授 清华大学微波与数字通信国家重点实验室 2001年12月8日

  2. 第八讲 无线通信的多址技术（2）

  3. 码分多址

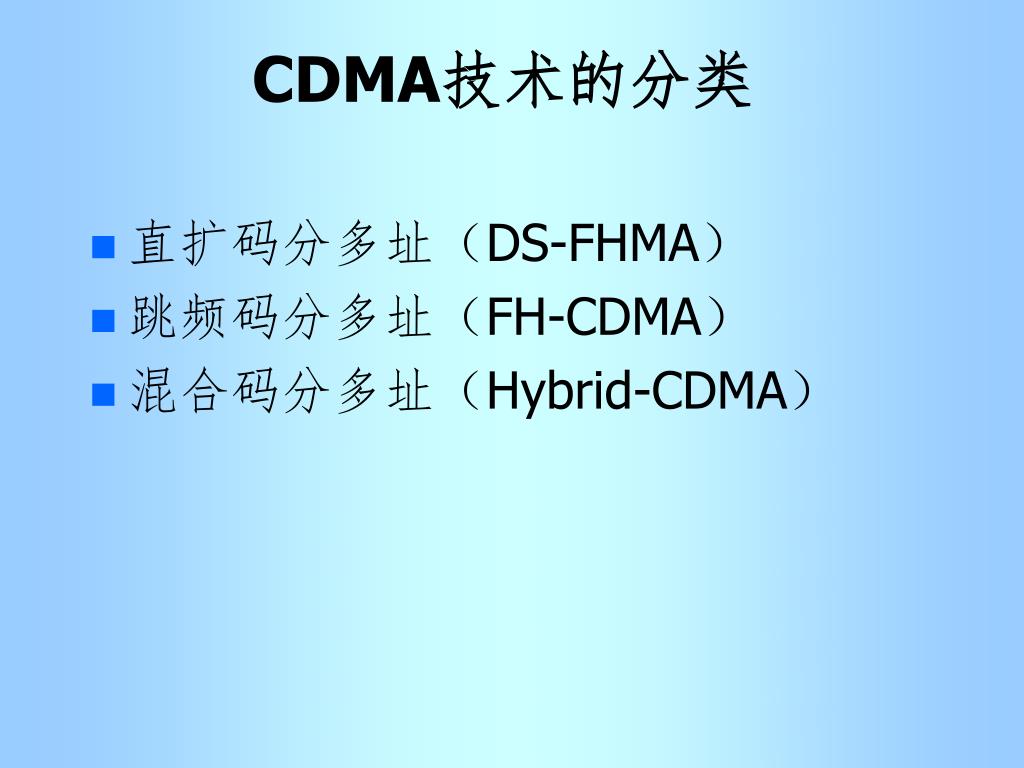

  4. CDMA技术的分类 • 直扩码分多址（DS-FHMA） • 跳频码分多址（FH-CDMA） • 混合码分多址（Hybrid-CDMA）

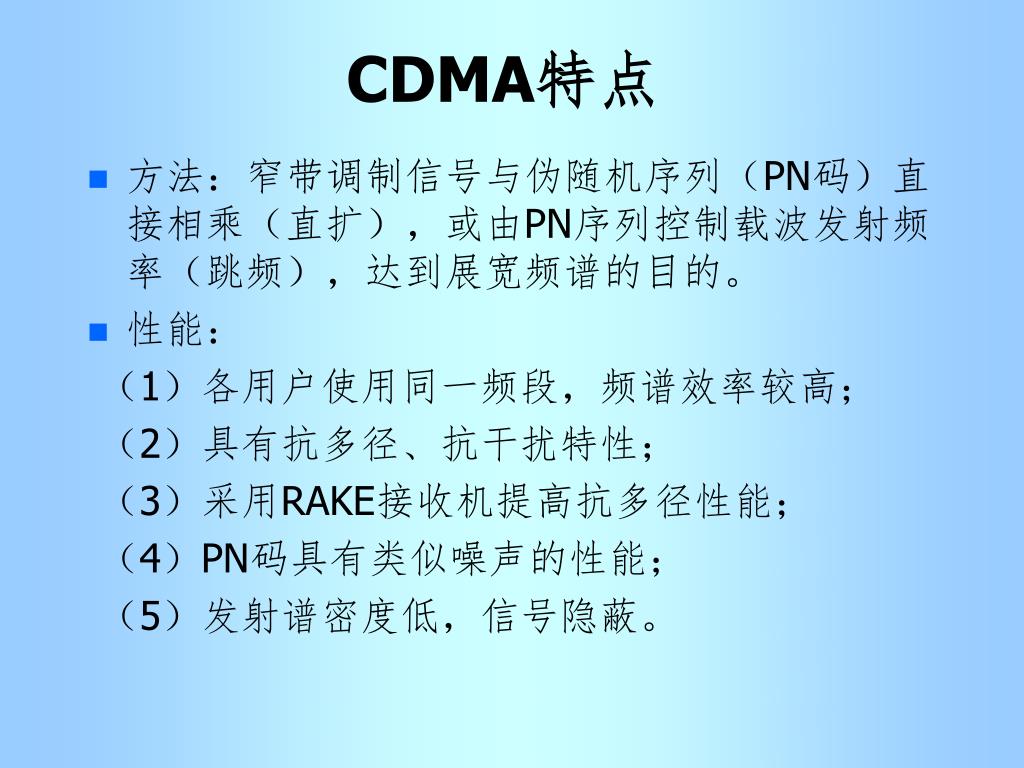

  5. CDMA特点 • 方法：窄带调制信号与伪随机序列（PN码）直接相乘（直扩），或由PN序列控制载波发射频率（跳频），达到展宽频谱的目的。 • 性能： （1）各用户使用同一频段，频谱效率较高； （2）具有抗多径、抗干扰特性； （3）采用RAKE接收机提高抗多径性能； （4）PN码具有类似噪声的性能； （5）发射谱密度低，信号隐蔽。

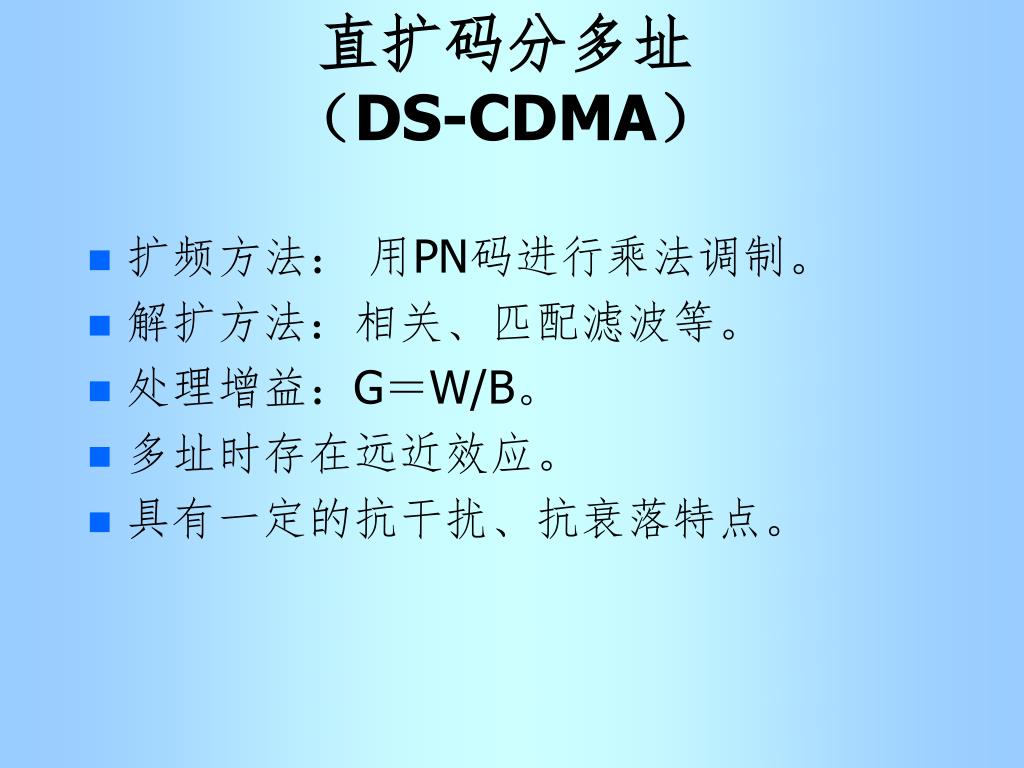

  6. 直扩码分多址（DS-CDMA） • 扩频方法： 用PN码进行乘法调制。 • 解扩方法：相关、匹配滤波等。 • 处理增益：G＝W/B。 • 多址时存在远近效应。 • 具有一定的抗干扰、抗衰落特点。

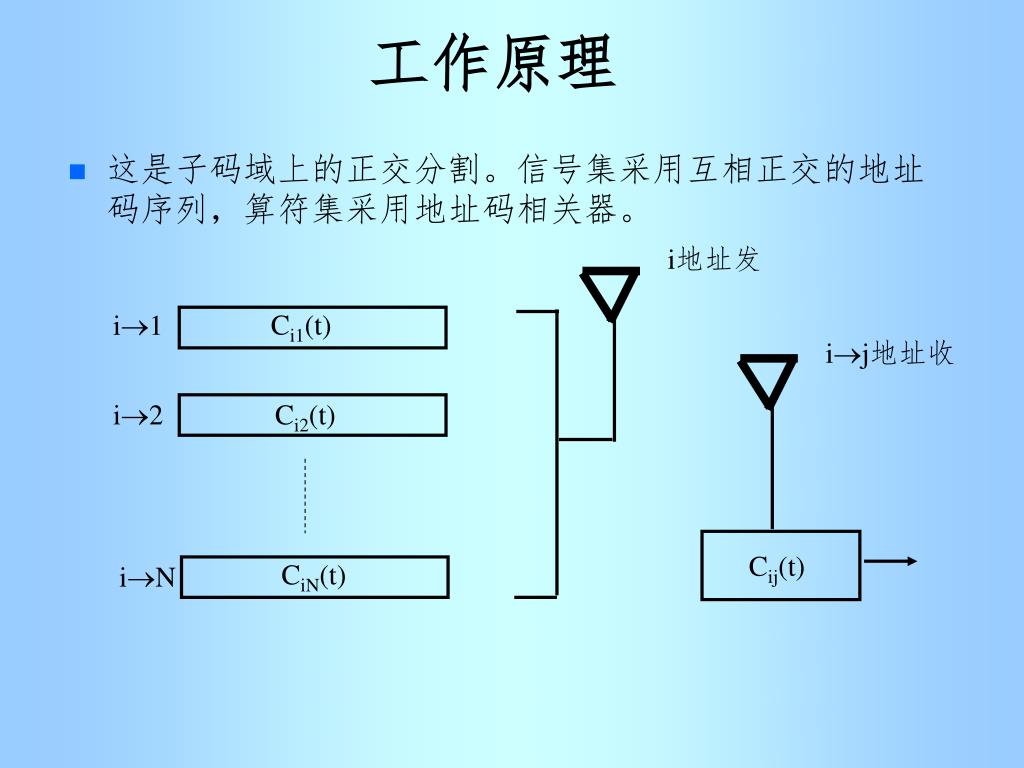

  7. 工作原理 • 这是子码域上的正交分割。信号集采用互相正交的地址码序列，算符集采用地址码相关器。 i地址发 i1 Ci1(t) ij地址收 i2 Ci2(t) Cij(t) CiN(t) iN

  8. 工作原理（续） • 令发送信号为： nc(t)为一组和地址码性质相近的序列。

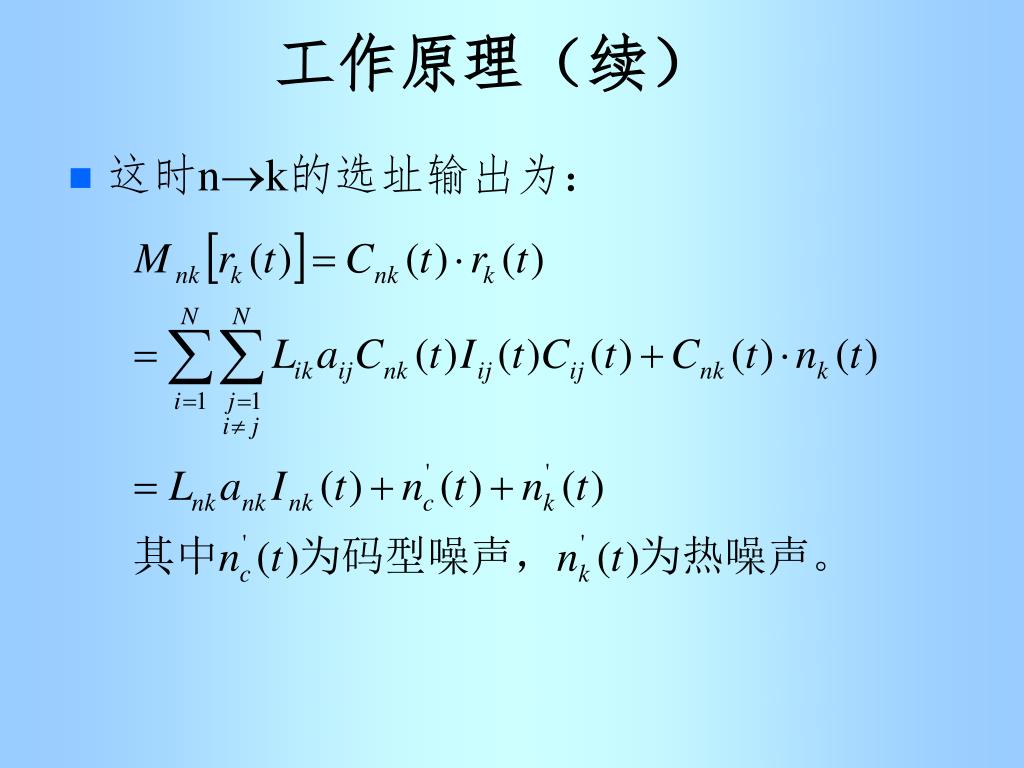

  9. 工作原理（续） • 这时nk的选址输出为：

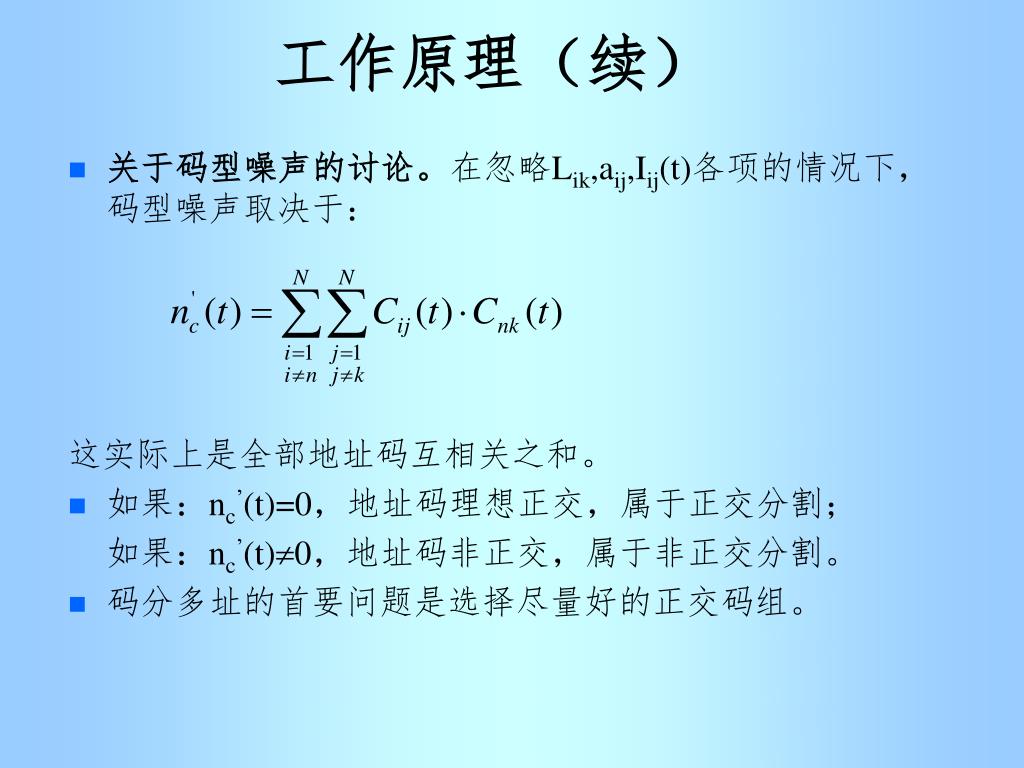

  10. 工作原理（续） • 关于码型噪声的讨论。在忽略Lik,aij,Iij(t)各项的情况下，码型噪声取决于： 这实际上是全部地址码互相关之和。 • 如果：nc’(t)=0，地址码理想正交，属于正交分割； 如果：nc’(t)0，地址码非正交，属于非正交分割。 • 码分多址的首要问题是选择尽量好的正交码组。

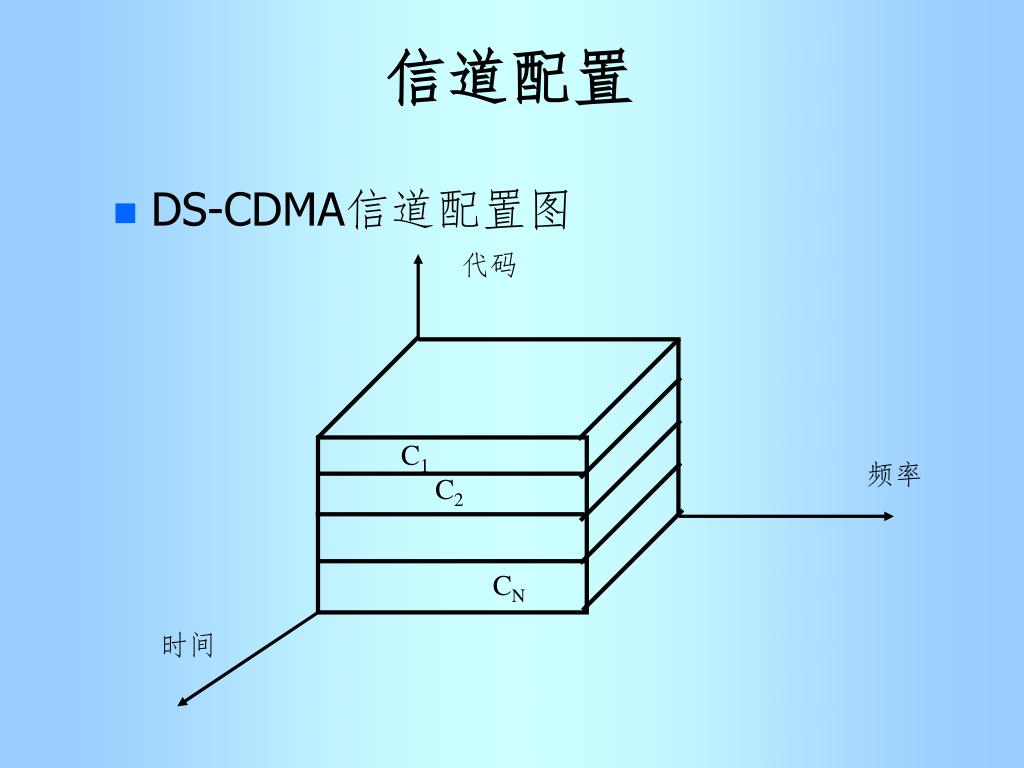

  11. 代码 C1 频率 C2 CN 时间 信道配置 • DS-CDMA信道配置图

  12. DS-CDMA系统的参数 • 信息速率：原始信息的速率 • 码片（chip）速率：地址码速率 • 扩频比：码片速率和信息速率的比值 • 地址码周期、地址码码长 • 地址码的正交性及数目 • 地址码的同步及捕获性能

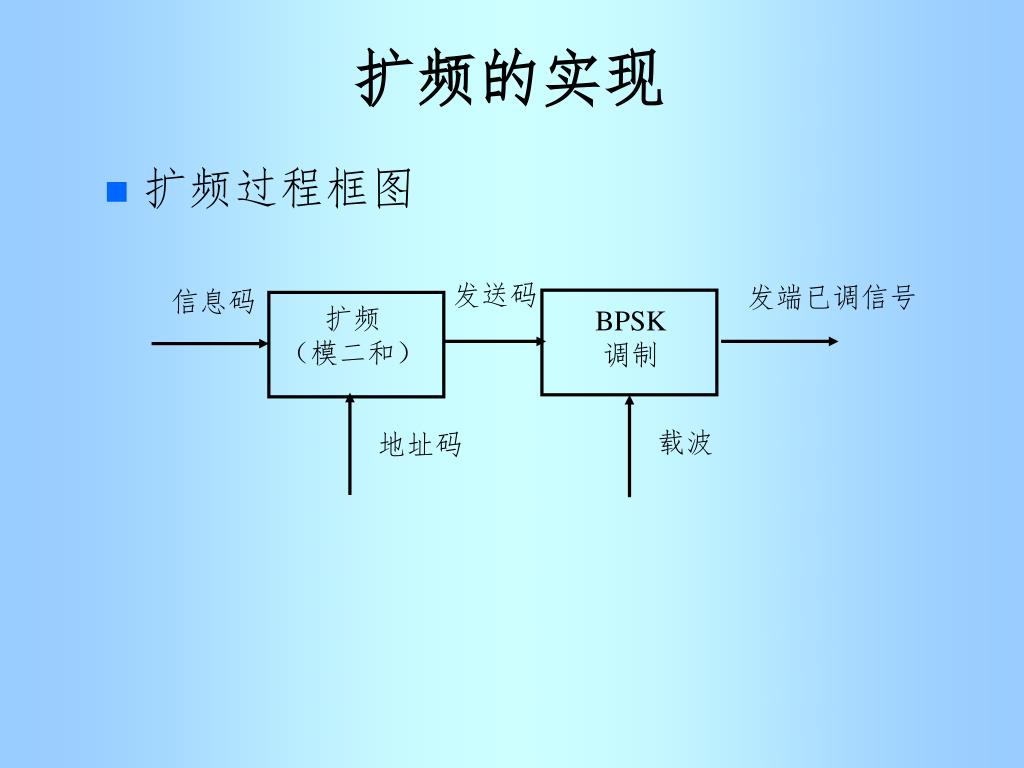

  13. 扩频的实现 • 扩频过程框图 发送码 发端已调信号 信息码 扩频 （模二和） BPSK 调制 载波 地址码

  14. 1 0000 000 0000 1110010 1110010 1110010 1110010 1110010 1110010 1 1 0 0 0001101 0000 1 1110010 0001101 0000 0001101 1110010 000 0001101 发端已调信号 扩频的实现（续） • 扩频过程波形 信息码 地址码 发送码

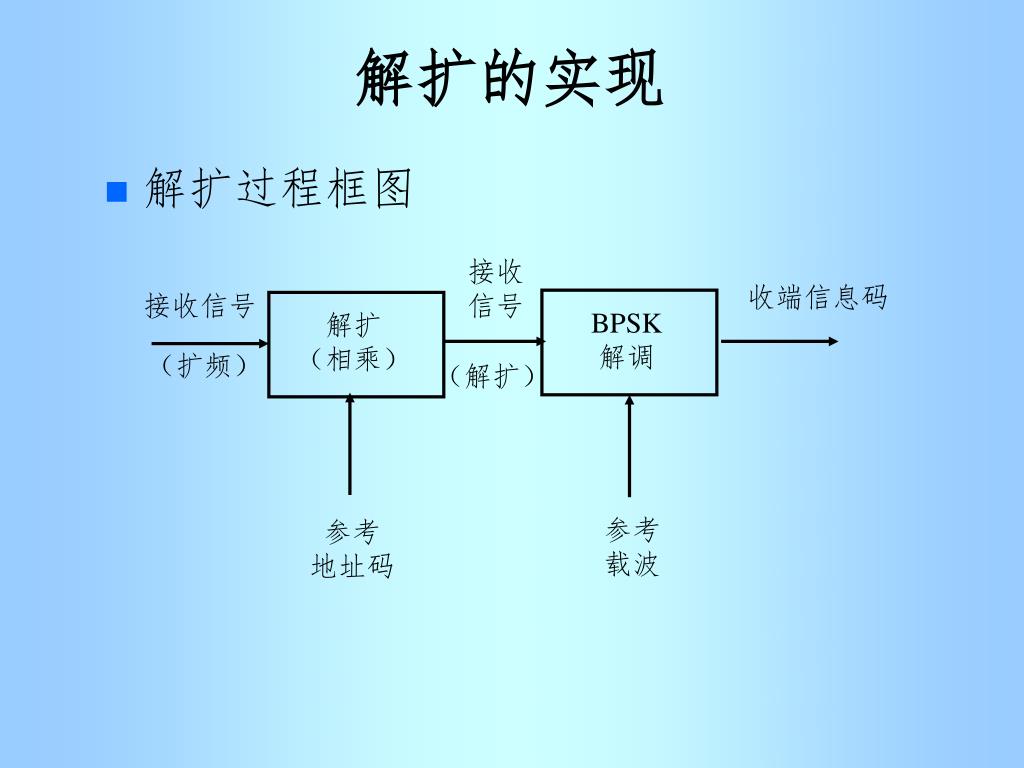

  15. 解扩的实现 • 解扩过程框图 接收 信号 收端信息码 接收信号 BPSK 解调 解扩 （相乘） （扩频） （解扩） 参考 载波 参考 地址码

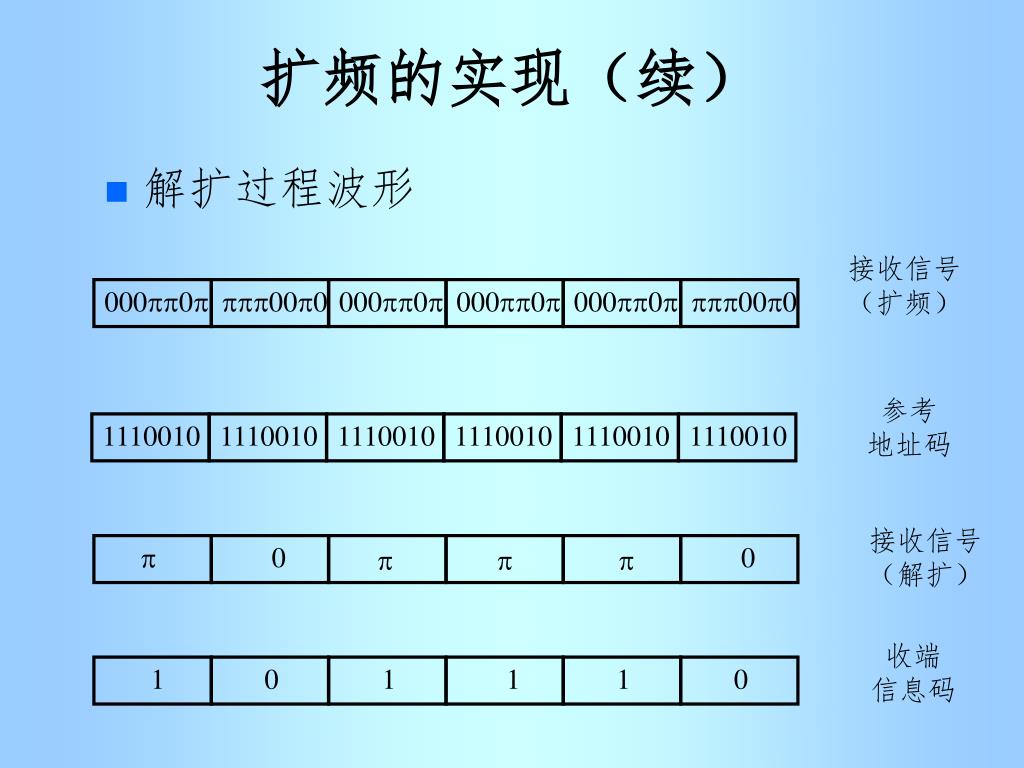

  16. 1 000 0000 1110010 1110010 1110010 1110010 1110010 0 1 1110010 1 0 000 1 0 0000 0000 0000 0 接收信号 （扩频） 扩频的实现（续） • 解扩过程波形 参考 地址码 接收信号 （解扩）     收端 信息码

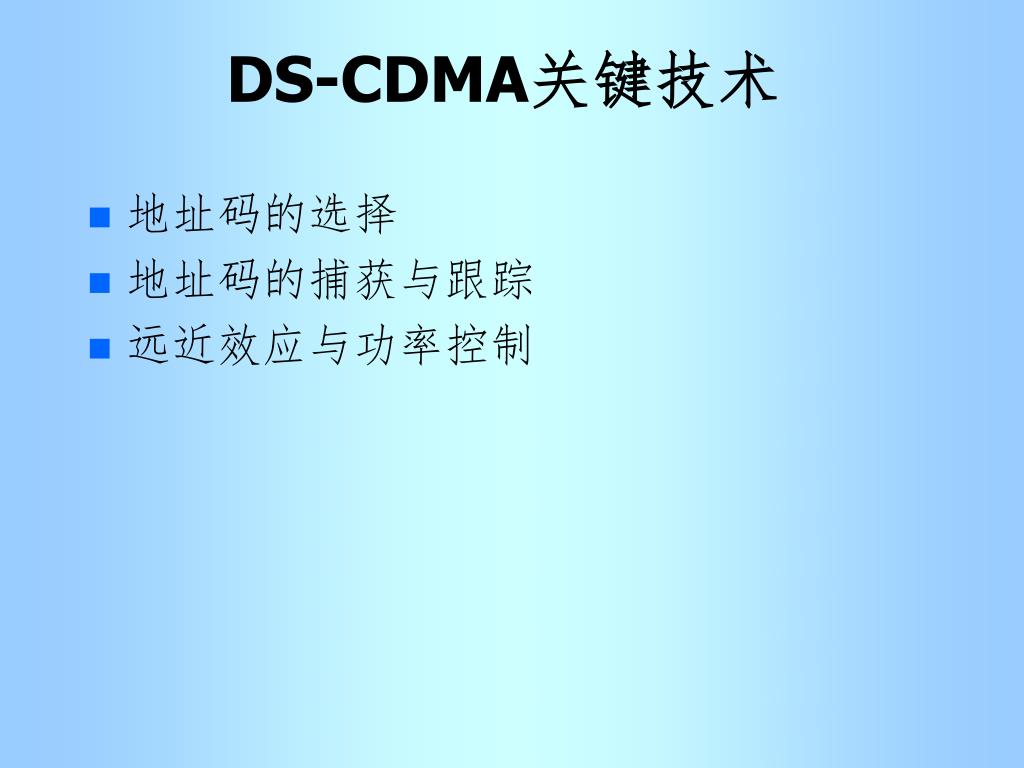

  17. DS-CDMA关键技术 • 地址码的选择 • 地址码的捕获与跟踪 • 远近效应与功率控制

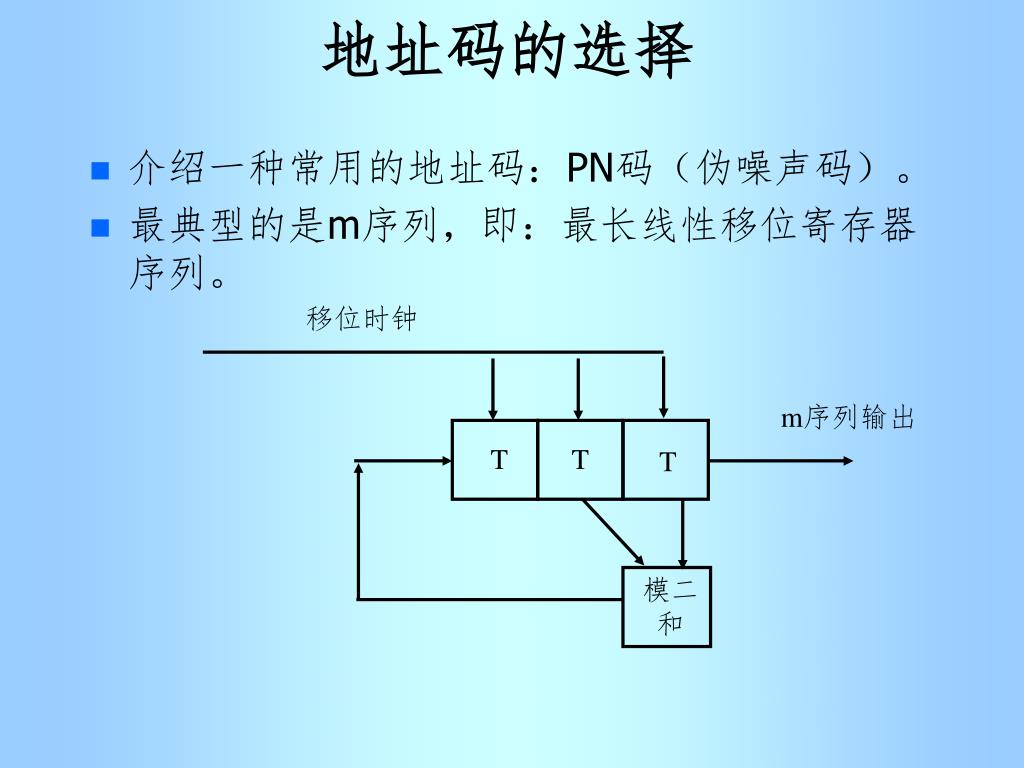

  18. 地址码的选择 • 介绍一种常用的地址码：PN码（伪噪声码）。 • 最典型的是m序列，即：最长线性移位寄存器序列。 移位时钟 m序列输出 T T T 模二 和

  19. 地址码的选择（续） • m序列的性质：类似于噪声，所以也称为伪噪声序列 －由n级移位寄存器产生的m序列，其周期为2n－1。 －除全0状态外，n级移位寄存器可能出现的各种状态都在m序列的一个周期中出现，而且只出现一次。 －m序列中“0”码和“1”码个数大致相同。 －将m序列循环移位后还是一组m序列。 －m序列的自相关函数： 2n－1 移位数 －1 0 1 2

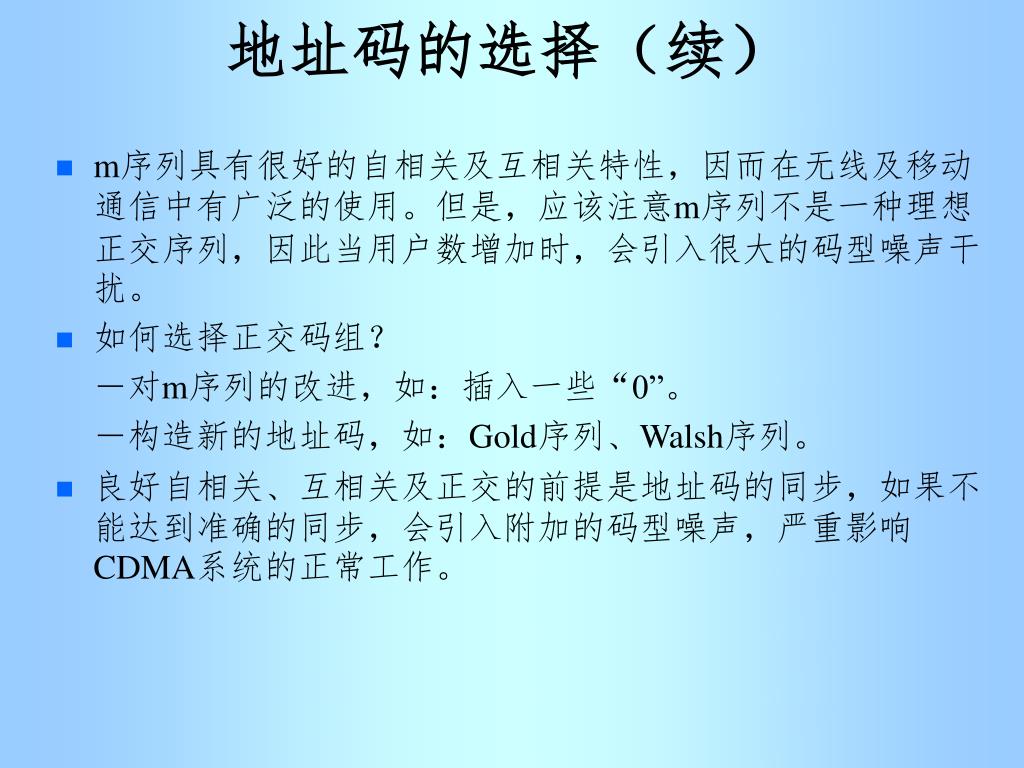

  20. 地址码的选择（续） • m序列具有很好的自相关及互相关特性，因而在无线及移动通信中有广泛的使用。但是，应该注意m序列不是一种理想正交序列，因此当用户数增加时，会引入很大的码型噪声干扰。 • 如何选择正交码组？ －对m序列的改进，如：插入一些“0”。 －构造新的地址码，如：Gold序列、Walsh序列。 • 良好自相关、互相关及正交的前提是地址码的同步，如果不能达到准确的同步，会引入附加的码型噪声，严重影响CDMA系统的正常工作。

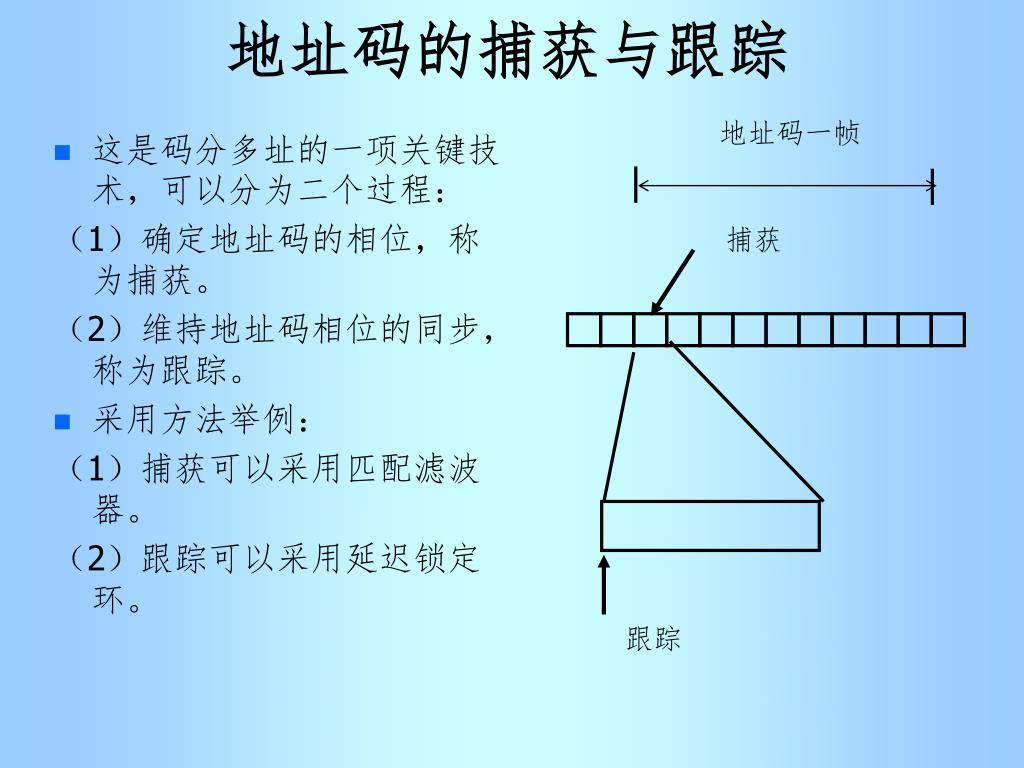

  21. 地址码一帧 捕获 跟踪 地址码的捕获与跟踪 • 这是码分多址的一项关键技术，可以分为二个过程： （1）确定地址码的相位，称为捕获。 （2）维持地址码相位的同步，称为跟踪。 • 采用方法举例： （1）捕获可以采用匹配滤波器。 （2）跟踪可以采用延迟锁定环。

  22. 延迟锁定环 鉴相 低通 迟后码 相加 接收码 鉴相  低通 超前码 PN码 发生器 环路 滤波器 VCO 匹配 滤波器 地址码的捕获与跟踪（续） • 匹配滤波器和延迟锁定环的组合。

  23. /Tc       1.5 -1.5 -0.5 1 -1 0.5 地址码的捕获与跟踪（续） • 延迟锁定环的鉴相特性

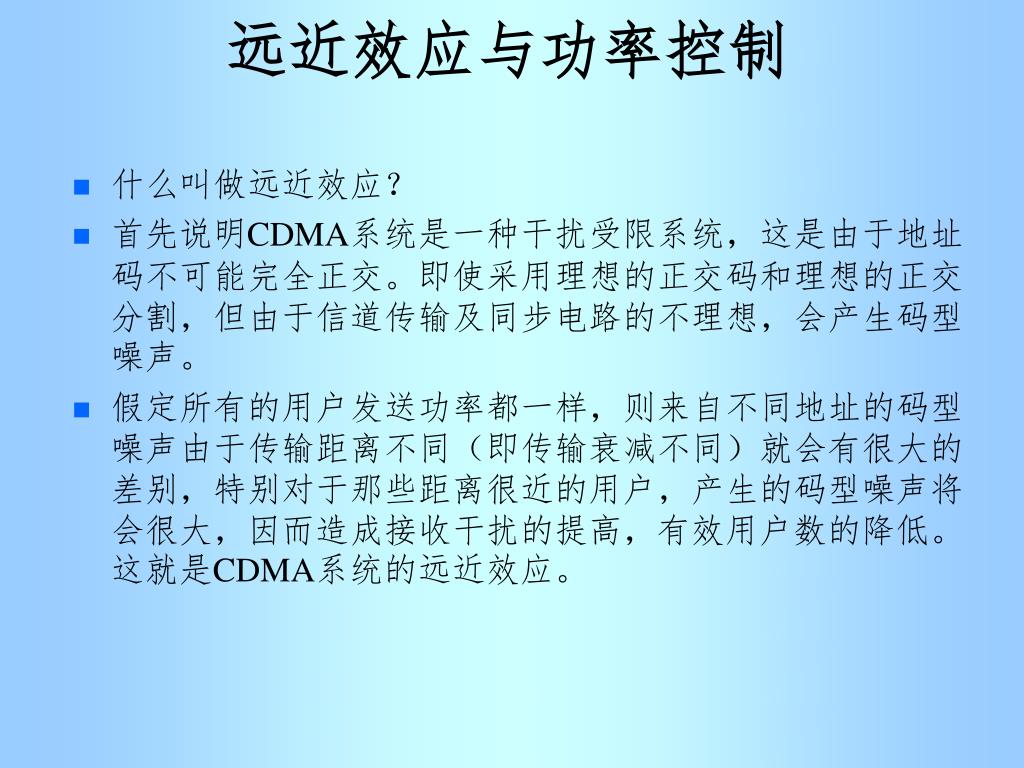

  24. 远近效应与功率控制 • 什么叫做远近效应？ • 首先说明CDMA系统是一种干扰受限系统，这是由于地址码不可能完全正交。即使采用理想的正交码和理想的正交分割，但由于信道传输及同步电路的不理想，会产生码型噪声。 • 假定所有的用户发送功率都一样，则来自不同地址的码型噪声由于传输距离不同（即传输衰减不同）就会有很大的差别，特别对于那些距离很近的用户，产生的码型噪声将会很大，因而造成接收干扰的提高，有效用户数的降低。这就是CDMA系统的远近效应。

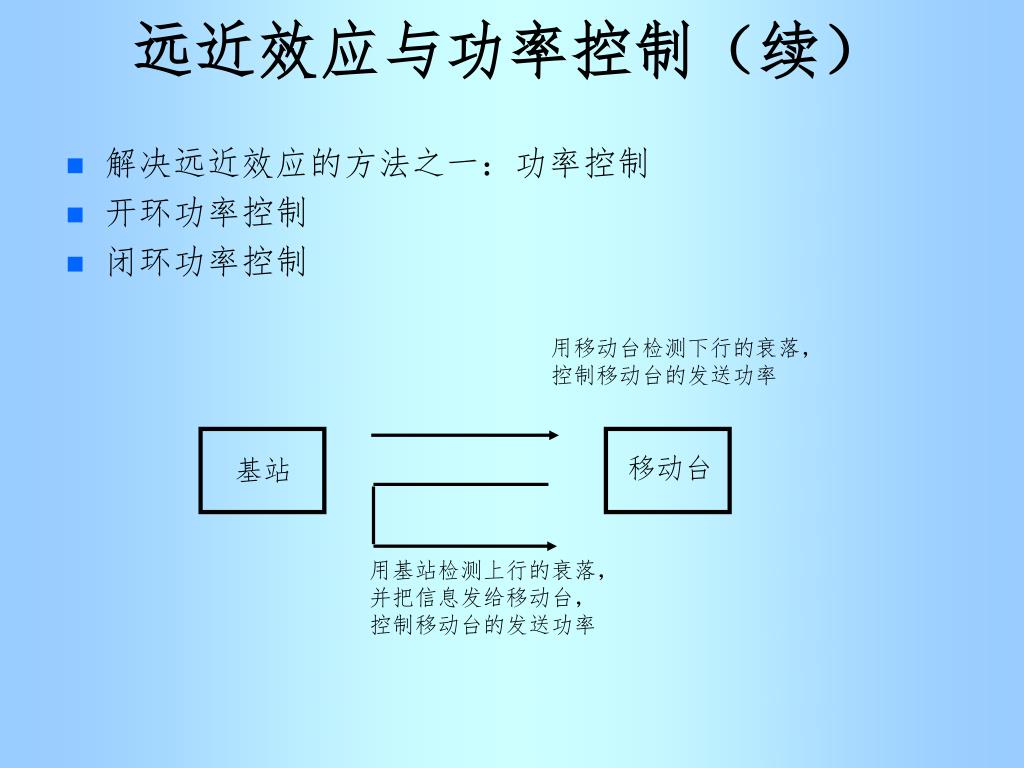

  25. 用移动台检测下行的衰落， 控制移动台的发送功率 移动台 基站 用基站检测上行的衰落， 并把信息发给移动台， 控制移动台的发送功率 远近效应与功率控制（续） • 解决远近效应的方法之一：功率控制 • 开环功率控制 • 闭环功率控制

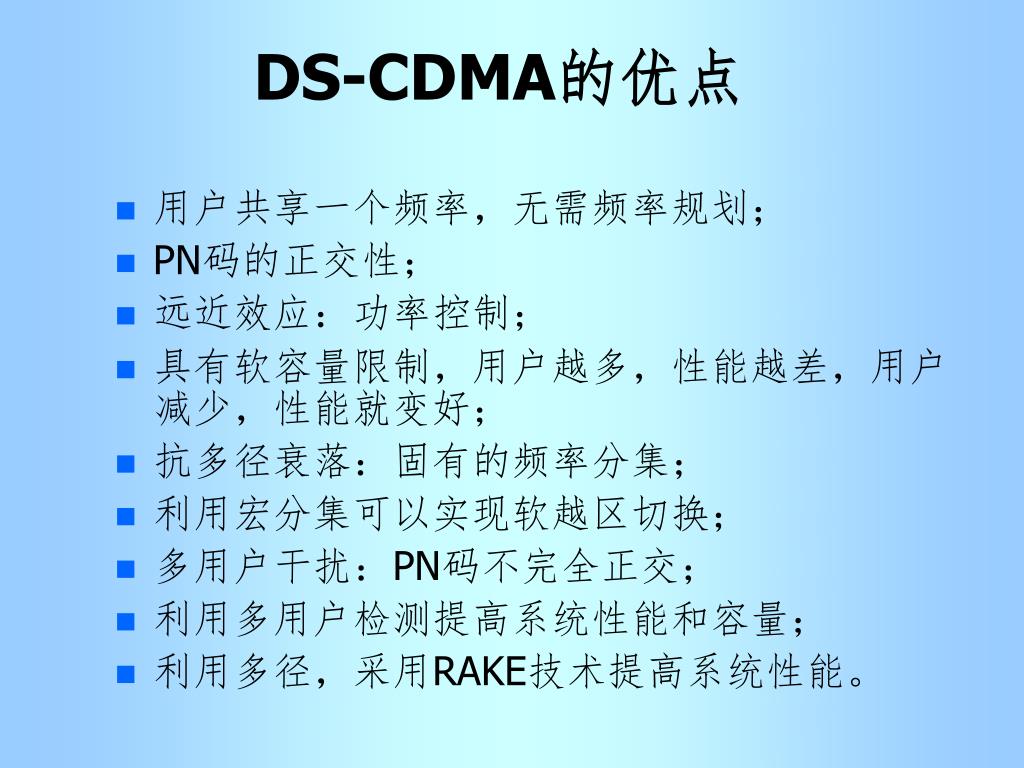

  26. DS-CDMA的优点 • 用户共享一个频率，无需频率规划； • PN码的正交性； • 远近效应：功率控制； • 具有软容量限制，用户越多，性能越差，用户减少，性能就变好； • 抗多径衰落：固有的频率分集； • 利用宏分集可以实现软越区切换； • 多用户干扰：PN码不完全正交； • 利用多用户检测提高系统性能和容量； • 利用多径，采用RAKE技术提高系统性能。

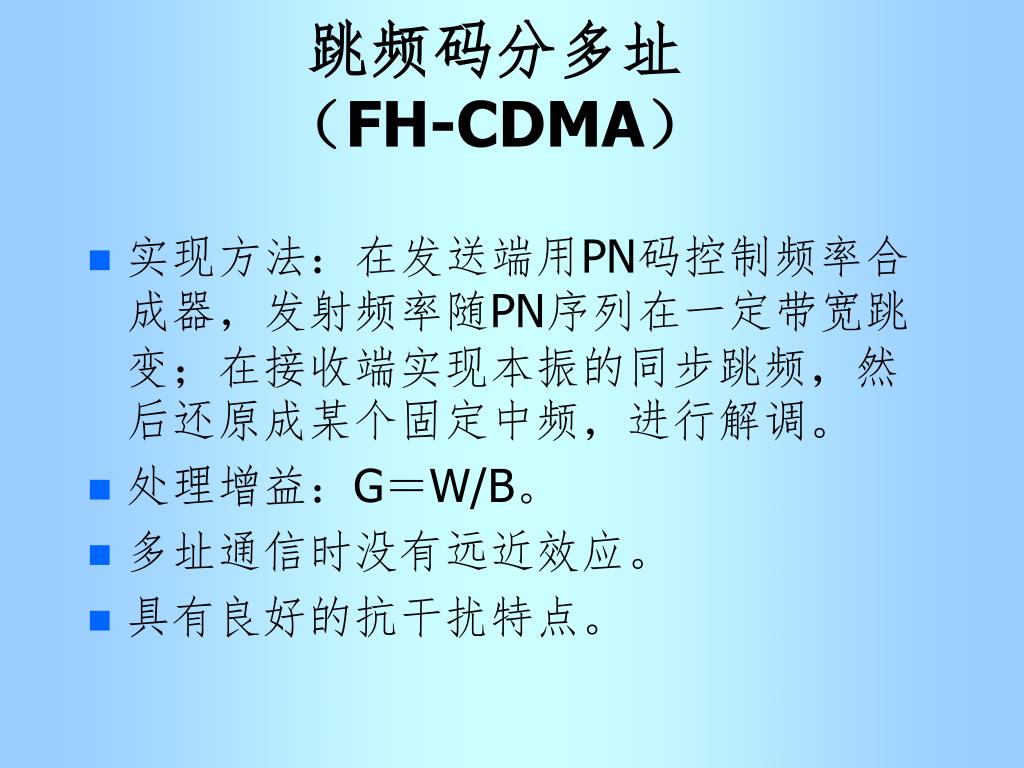

  27. 跳频码分多址（FH-CDMA） • 实现方法：在发送端用PN码控制频率合成器，发射频率随PN序列在一定带宽跳变；在接收端实现本振的同步跳频，然后还原成某个固定中频，进行解调。 • 处理增益：G＝W/B。 • 多址通信时没有远近效应。 • 具有良好的抗干扰特点。

  28. 发送信息码 发送信号 上变频 调制 中频 跳频 本振 跳频码 接收信号 接收信息码 下变频 解调 参考中频 跳频 本振 跳频码 捕获 跳频码分多址（续）（FH-CDMA）

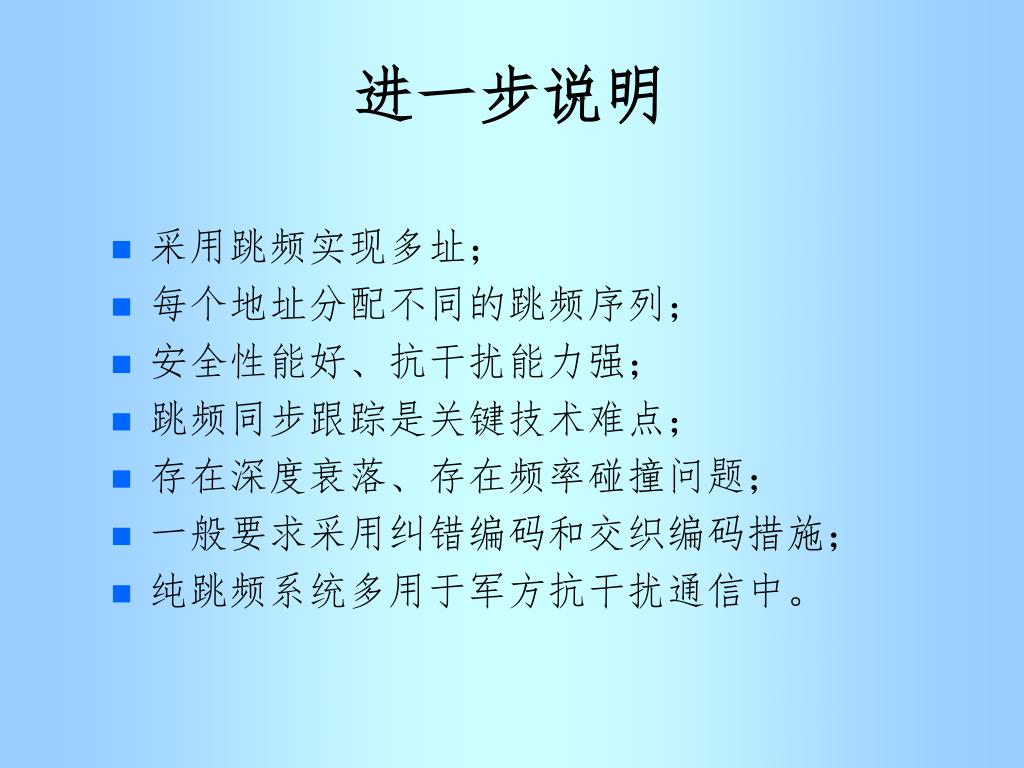

  29. 进一步说明 • 采用跳频实现多址； • 每个地址分配不同的跳频序列； • 安全性能好、抗干扰能力强； • 跳频同步跟踪是关键技术难点； • 存在深度衰落、存在频率碰撞问题； • 一般要求采用纠错编码和交织编码措施； • 纯跳频系统多用于军方抗干扰通信中。

  30. 空分多址

  31. 概念 • 空分多址方法之一：蜂窝划分 • 空分多址方法之二：扇区划分 C B A B C A D D E F E H G H I F G

  32. 利用天线实现空分多址 • 控制用户的空间辐射能量； • 使用定向波束天线服务于不同用户； • 扇形天线是一种基本方式； • 自适应天线，效果更好； • 最适合和TDMA及CDMA系统结合。

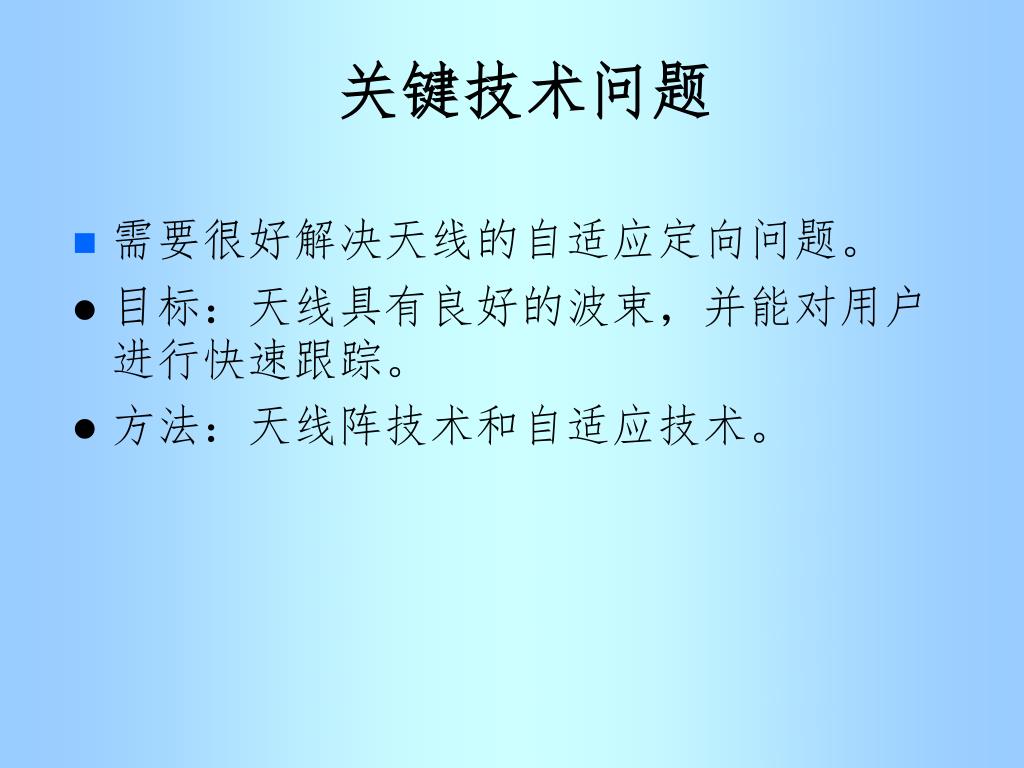

  33. 关键技术问题 • 需要很好解决天线的自适应定向问题。 • 目标：天线具有良好的波束，并能对用户进行快速跟踪。 • 方法：天线阵技术和自适应技术。

  34. 混合多址

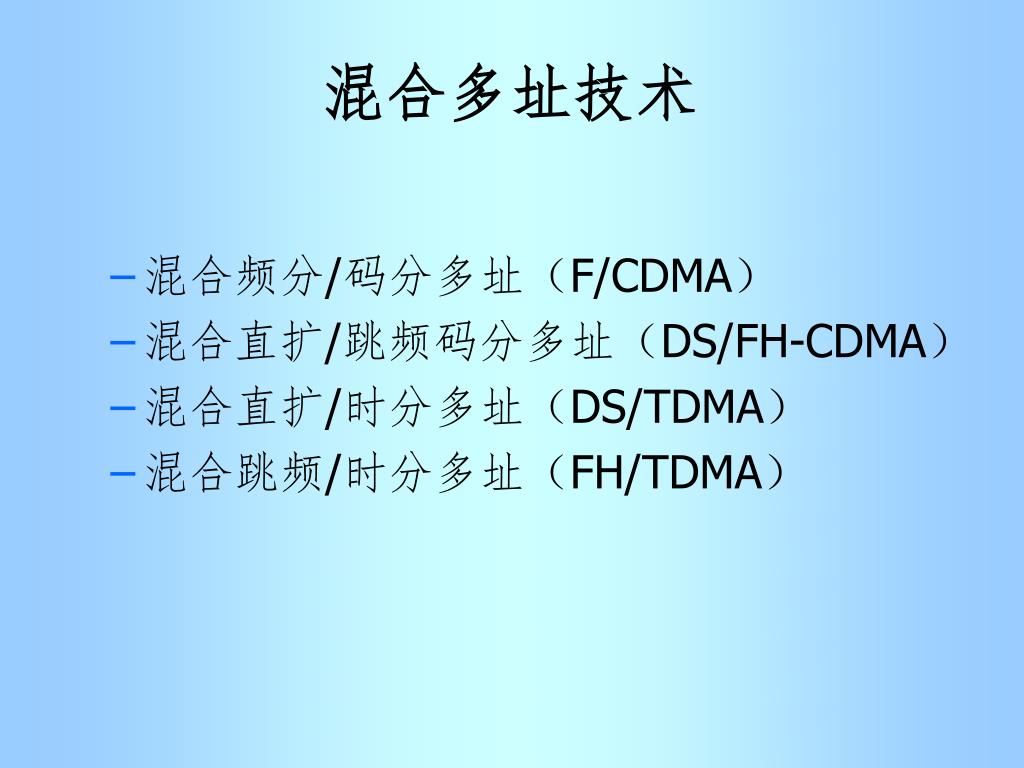

  35. 混合多址技术 • 混合频分/码分多址（F/CDMA） • 混合直扩/跳频码分多址（DS/FH-CDMA） • 混合直扩/时分多址（DS/TDMA） • 混合跳频/时分多址（FH/TDMA）

  36. 混合频分/码分多址 • F/CDMA 宽带CDMA频谱 窄带CDMA频谱

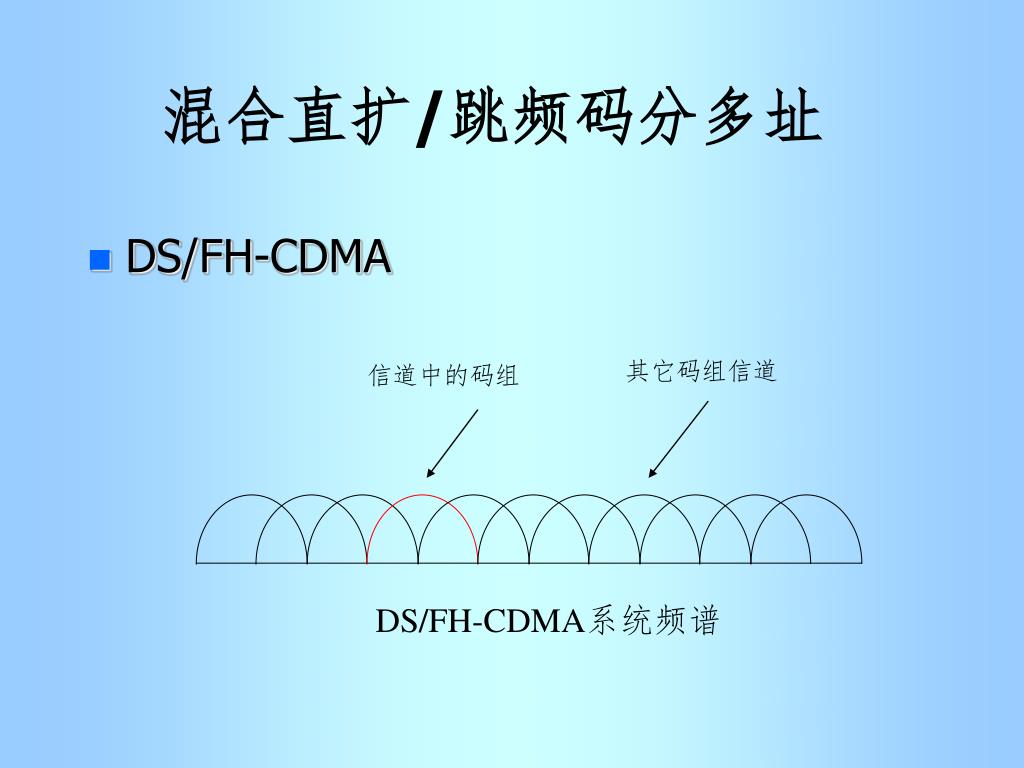

  37. 混合直扩/跳频码分多址 • DS/FH-CDMA 其它码组信道 信道中的码组 DS/FH-CDMA系统频谱

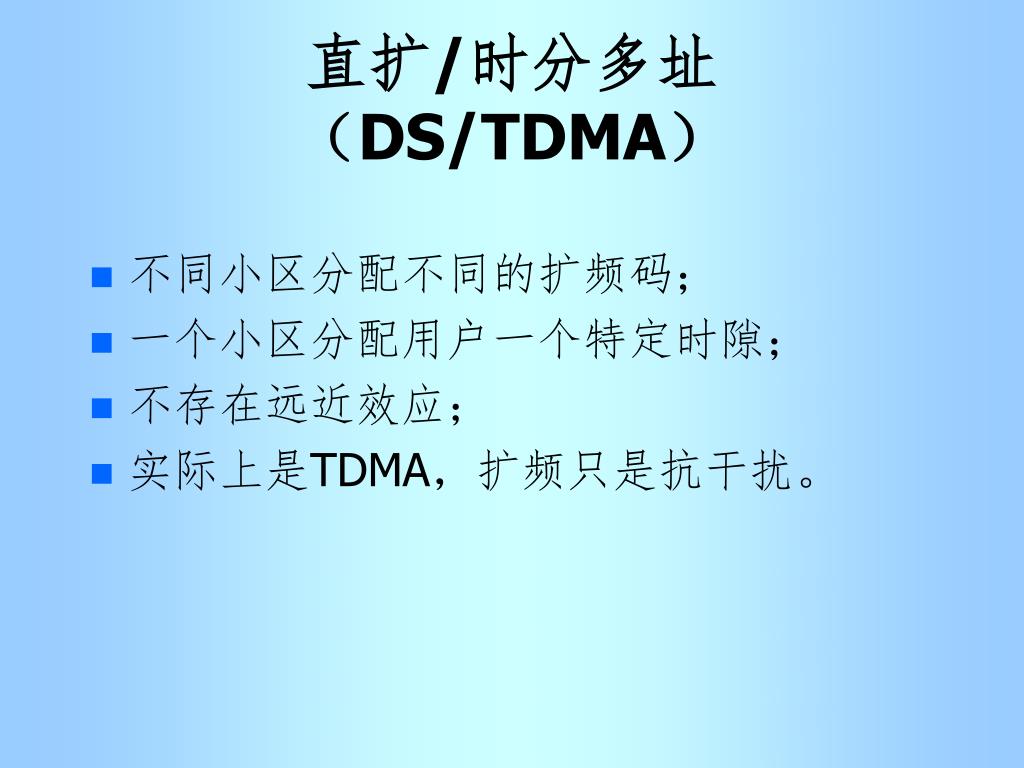

  38. 直扩/时分多址（DS/TDMA） • 不同小区分配不同的扩频码； • 一个小区分配用户一个特定时隙； • 不存在远近效应； • 实际上是TDMA，扩频只是抗干扰。

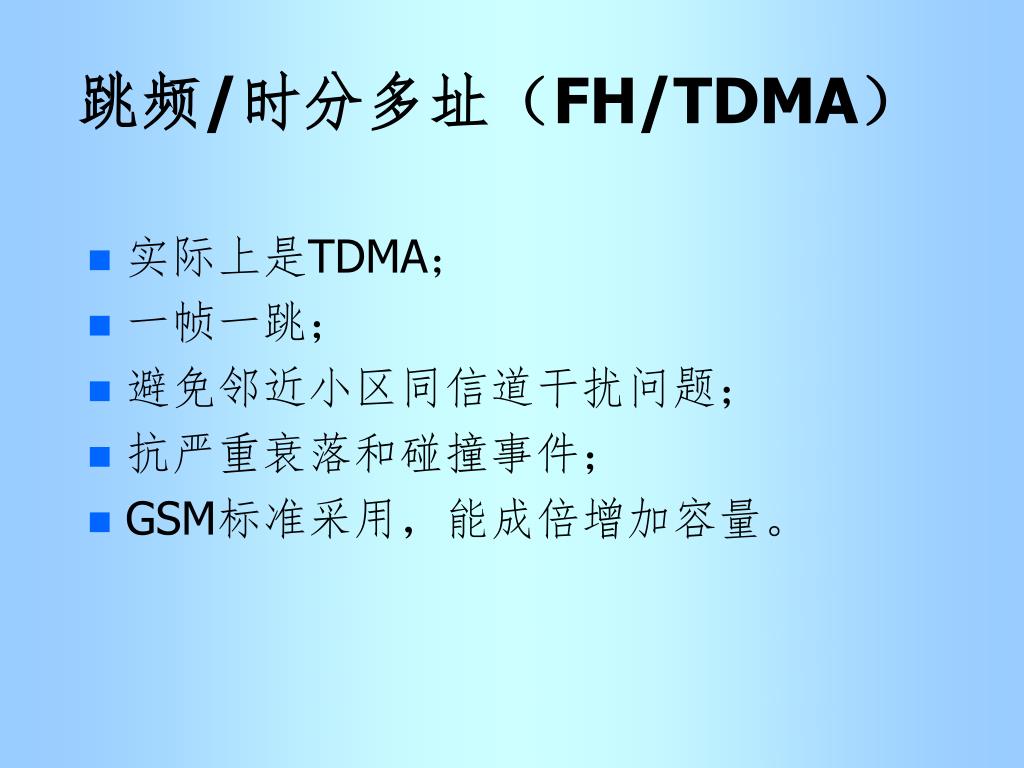

  39. 跳频/时分多址（FH/TDMA） • 实际上是TDMA； • 一帧一跳； • 避免邻近小区同信道干扰问题； • 抗严重衰落和碰撞事件； • GSM标准采用，能成倍增加容量。
