  1. 辐射成像技术进展 2010/8/14 贵阳

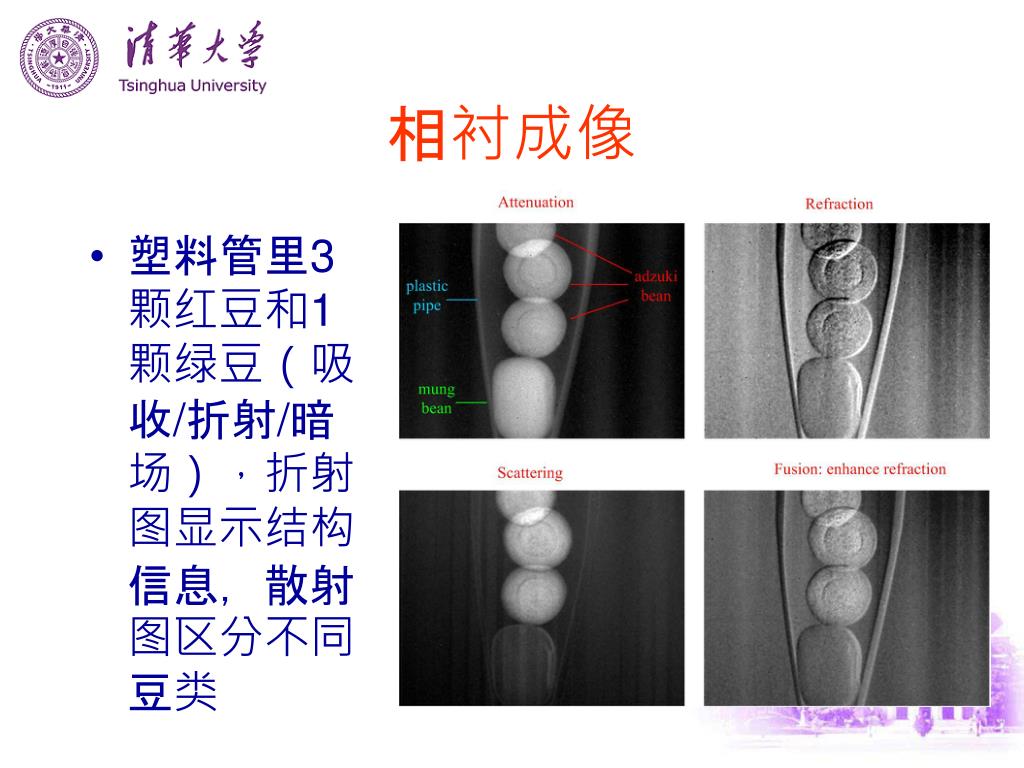

  2. 相衬成像 • 塑料管里3颗红豆和1颗绿豆（吸收/折射/暗场），折射图显示结构信息，散射图区分不同豆类

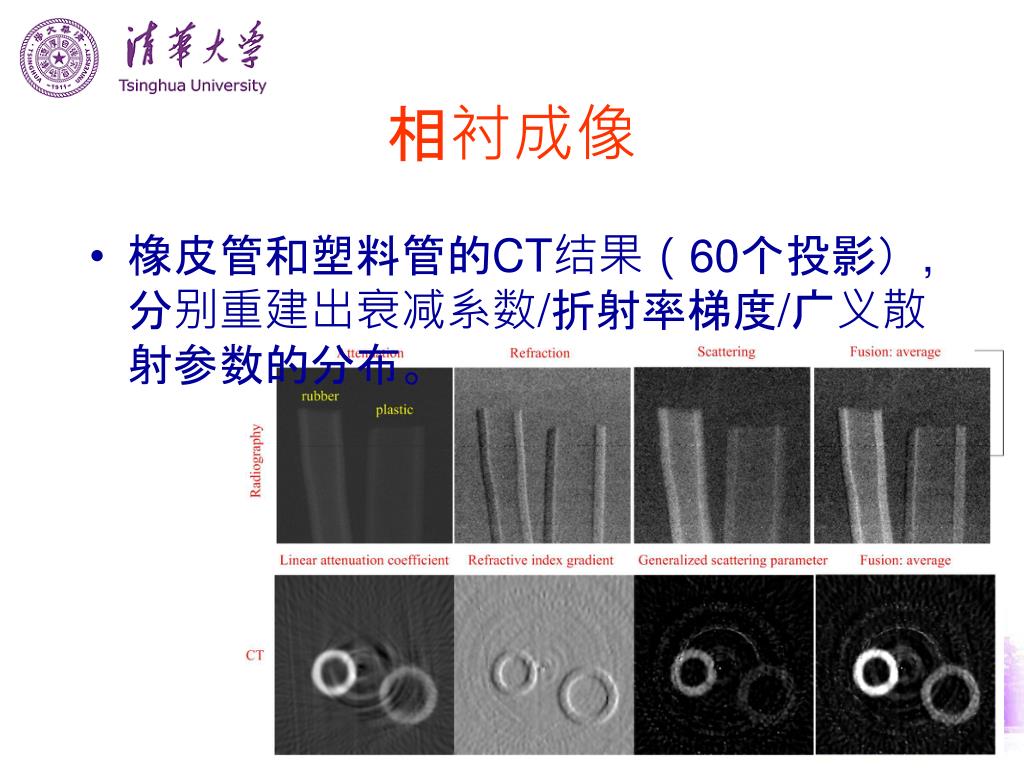

  3. 相衬成像 • 橡皮管和塑料管的CT结果（60个投影）,分别重建出衰减系数/折射率梯度/广义散射参数的分布。

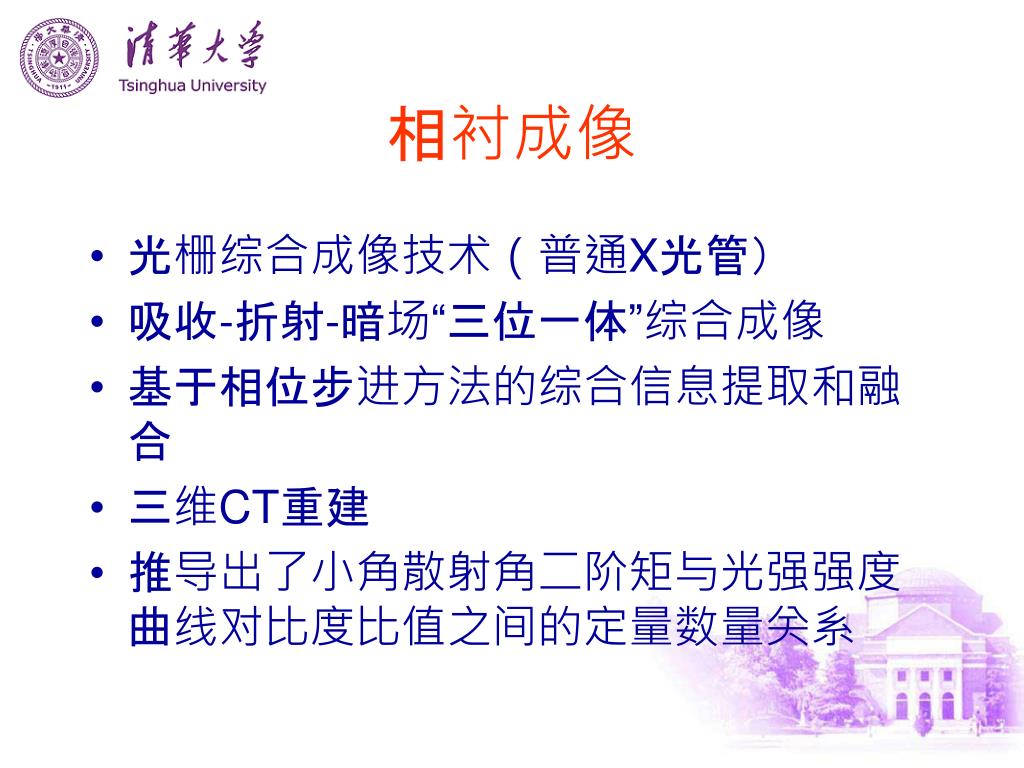

  4. 相衬成像 • 光栅综合成像技术（普通X光管） • 吸收-折射-暗场“三位一体”综合成像 • 基于相位步进方法的综合信息提取和融合 • 三维CT重建 • 推导出了小角散射角二阶矩与光强强度曲线对比度比值之间的定量数量关系

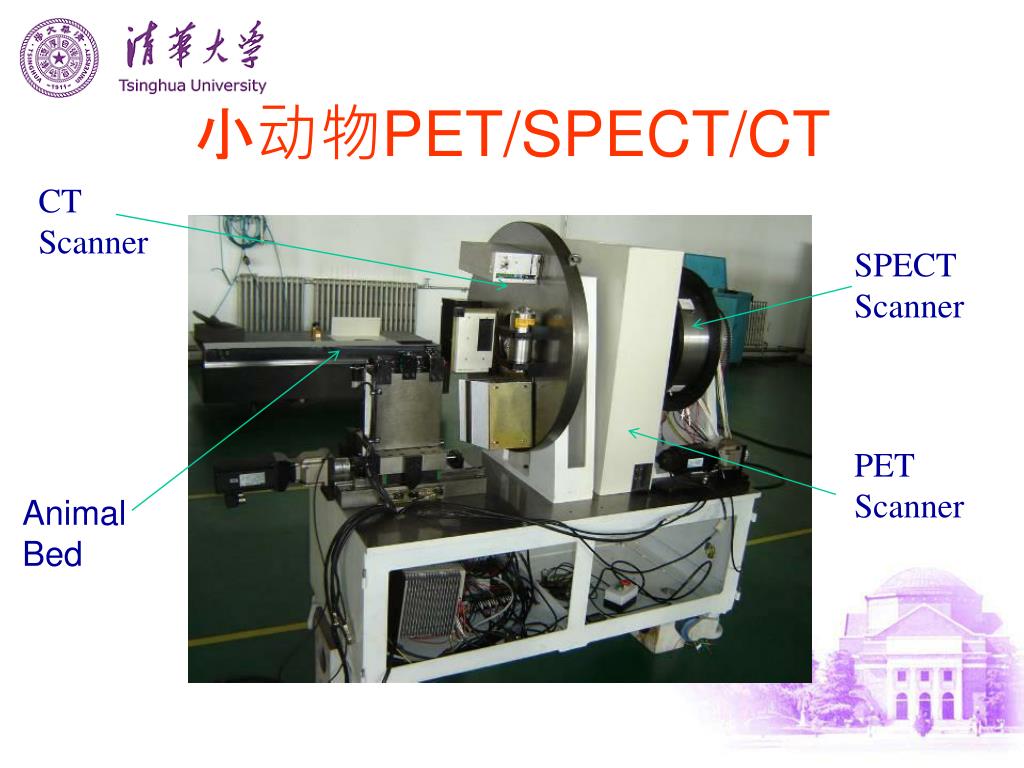

  5. 小动物PET/SPECT/CT CT Scanner SPECT Scanner PET Scanner Animal Bed

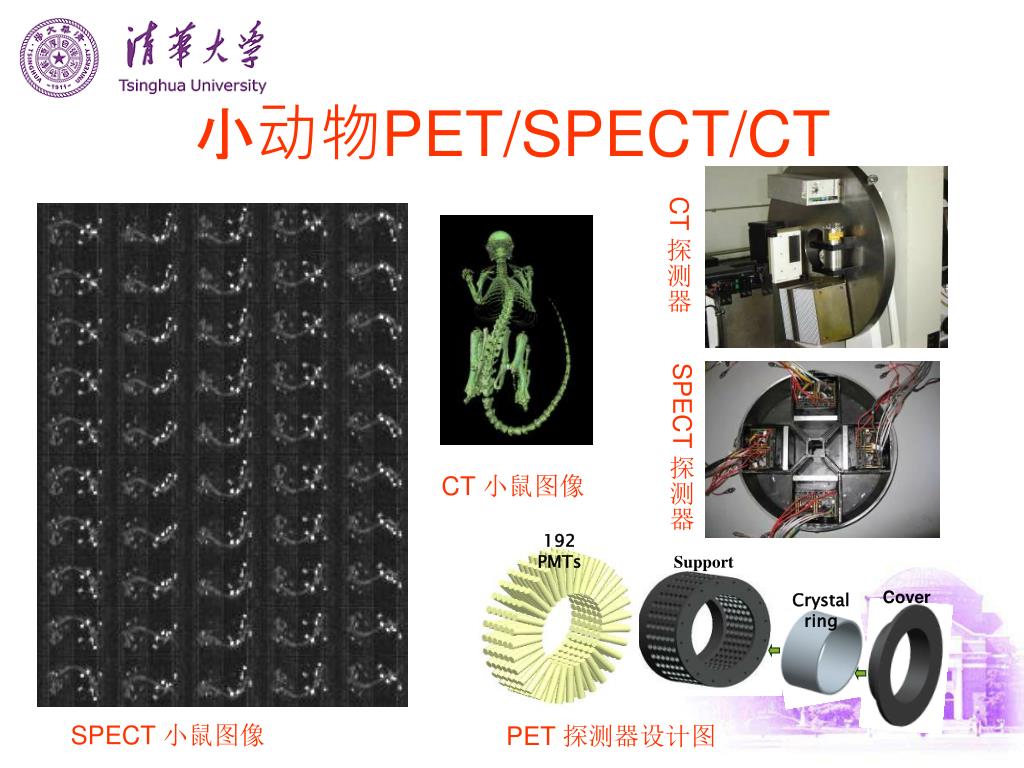

  6. 192 PMTs Support Cover Crystal ring 小动物PET/SPECT/CT CT 探测器 SPECT 探测器 CT 小鼠图像 SPECT 小鼠图像 PET 探测器设计图

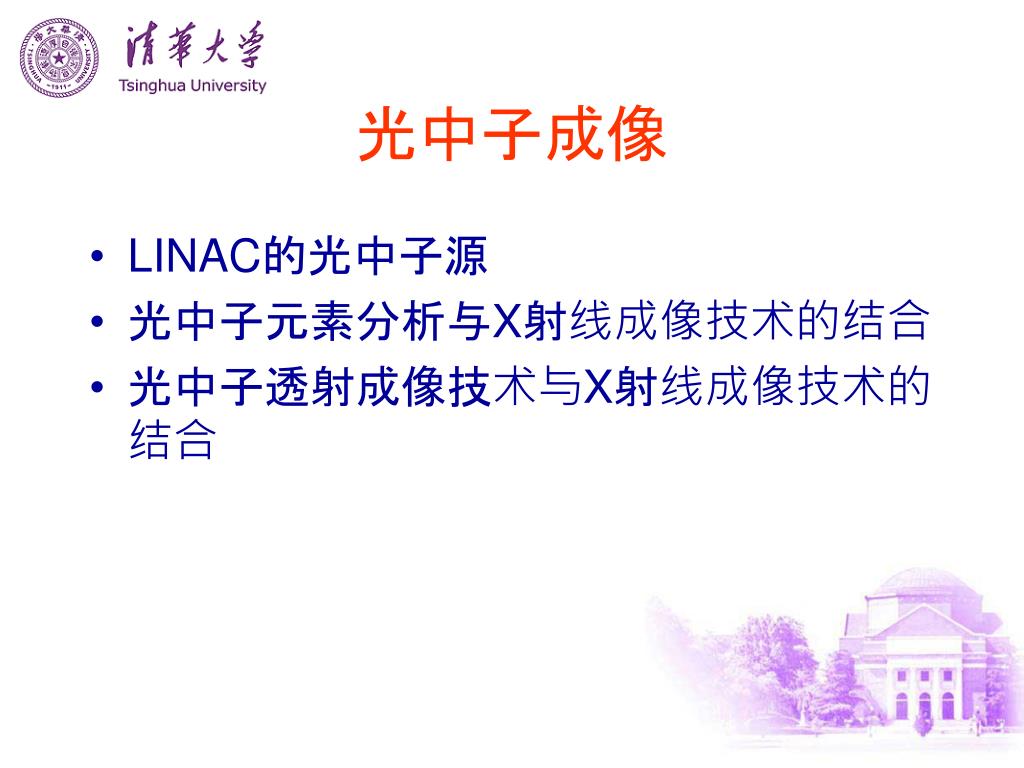

  7. 光中子成像 • LINAC的光中子源 • 光中子元素分析与X射线成像技术的结合 • 光中子透射成像技术与X射线成像技术的结合

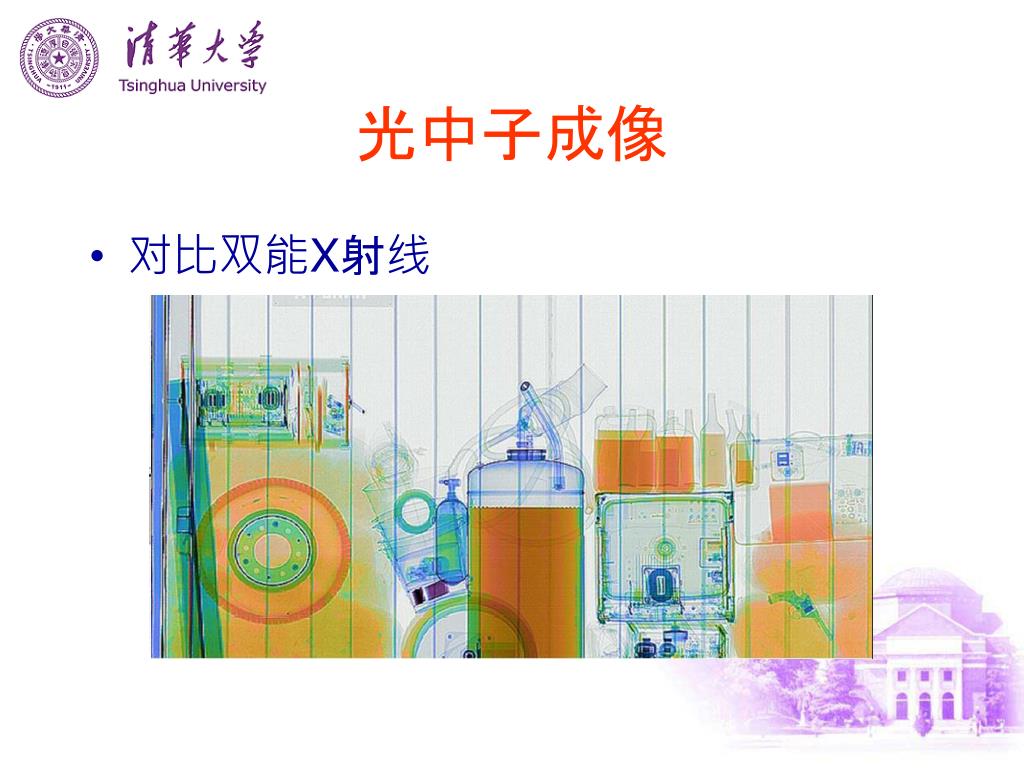

  8. 光中子成像 • 对比双能X射线

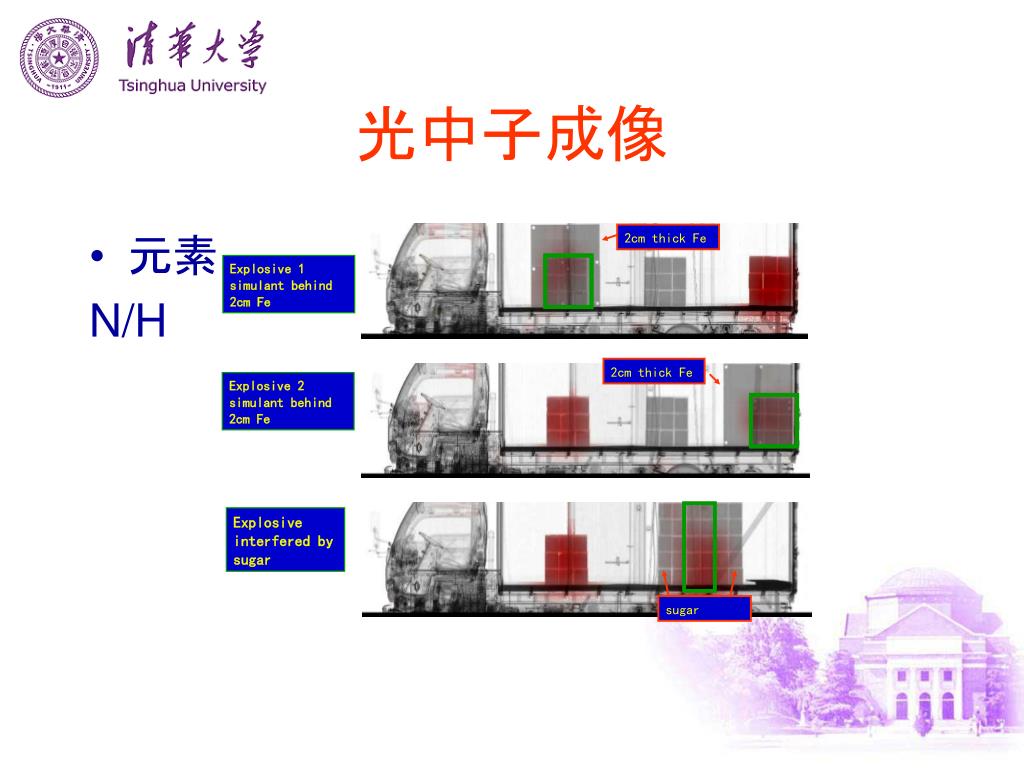

  9. 光中子成像 • 元素 N/H

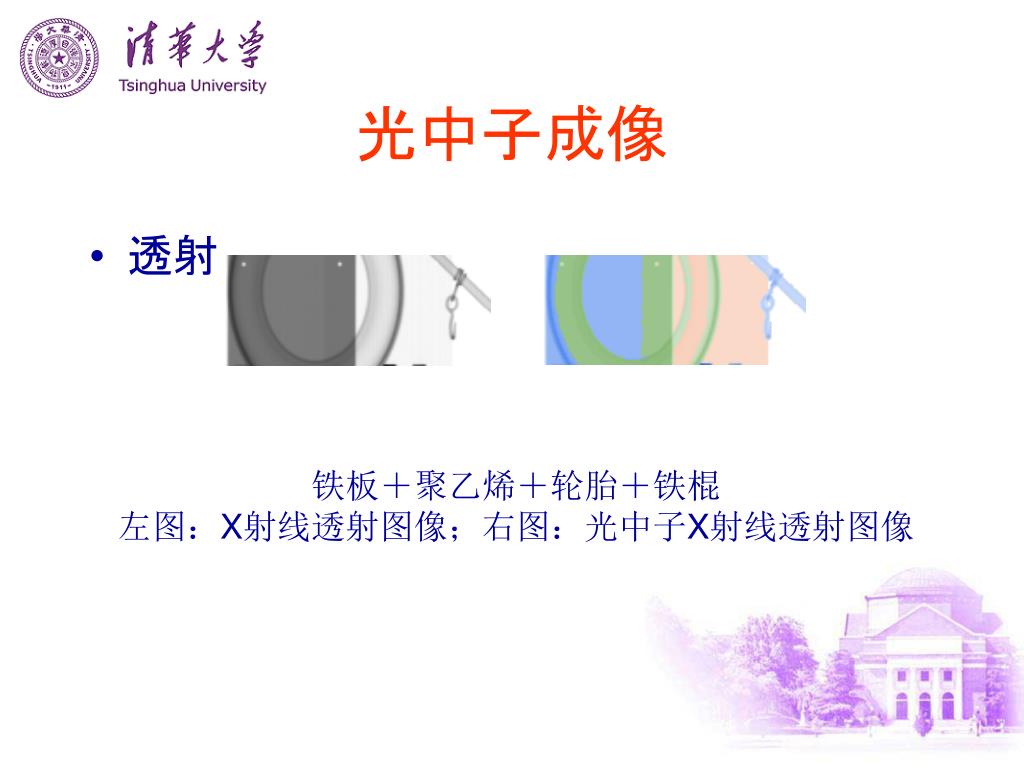

  10. 光中子成像 • 透射 铁板＋聚乙烯＋轮胎＋铁棍 左图：X射线透射图像；右图：光中子X射线透射图像

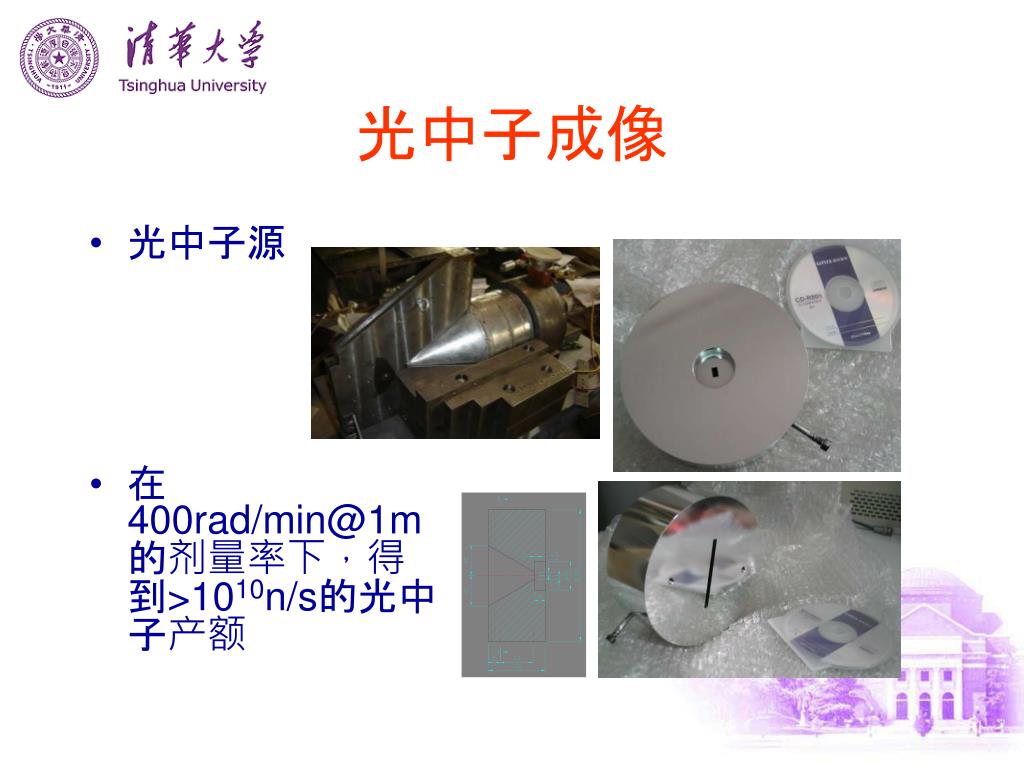

  11. 光中子成像 • 光中子源 • 在400rad/min@1m的剂量率下，得到>1010n/s的光中子产额

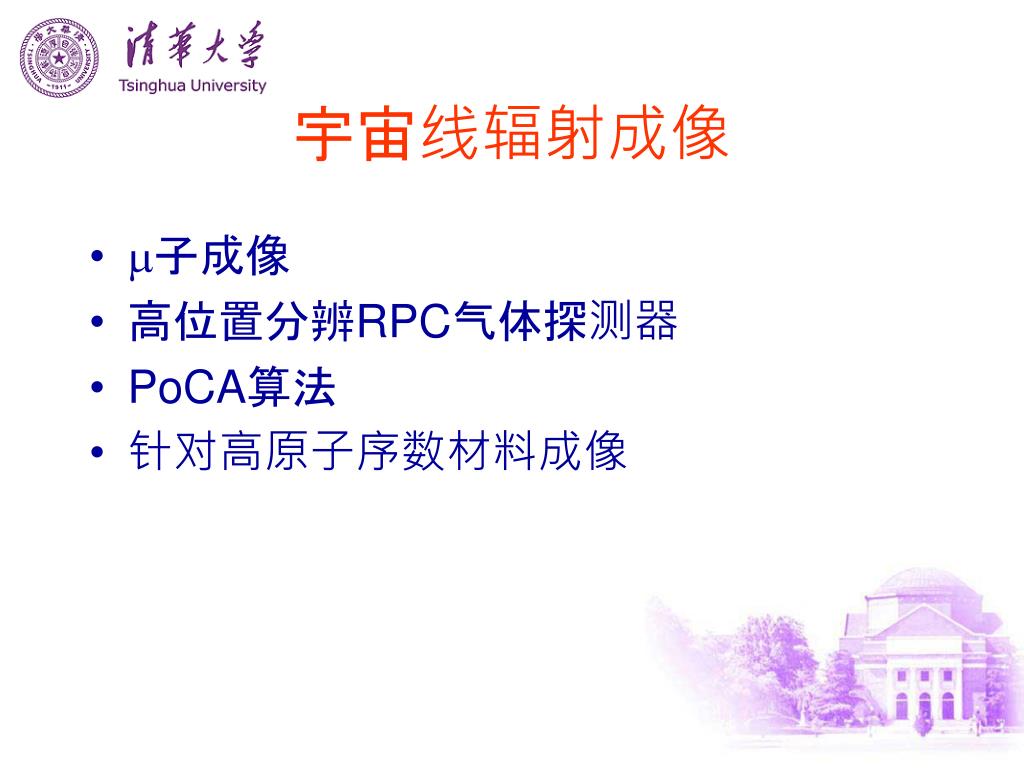

  12. 宇宙线辐射成像 • 子成像 • 高位置分辨RPC气体探测器 • PoCA算法 • 针对高原子序数材料成像

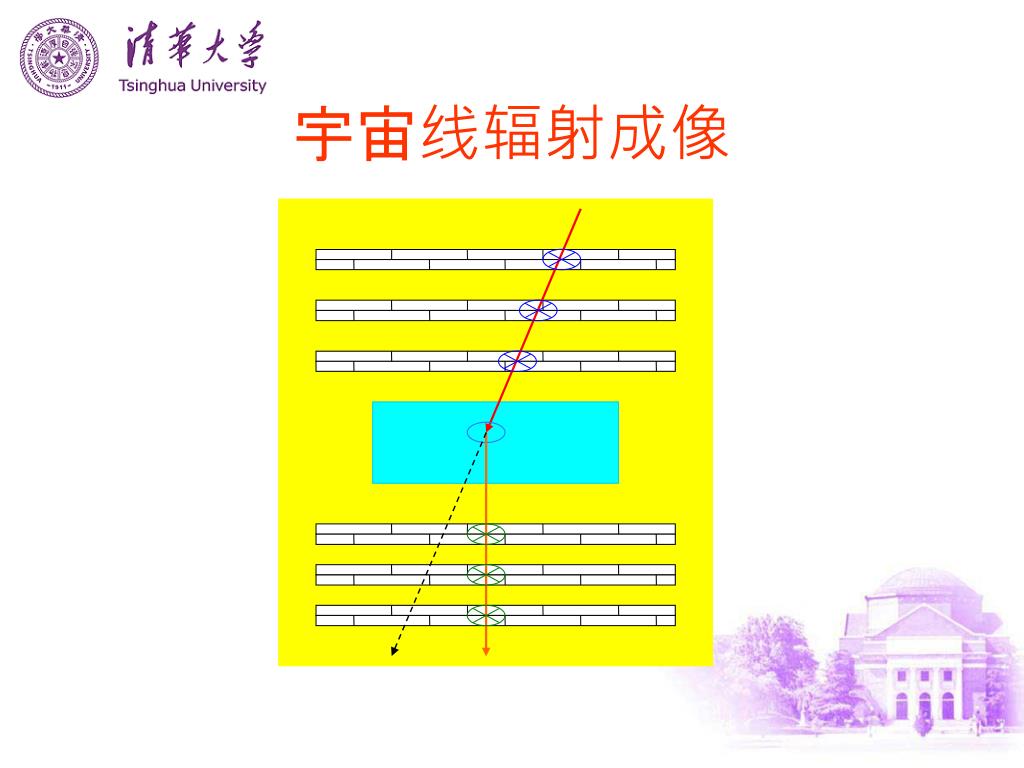

  13. 宇宙线辐射成像

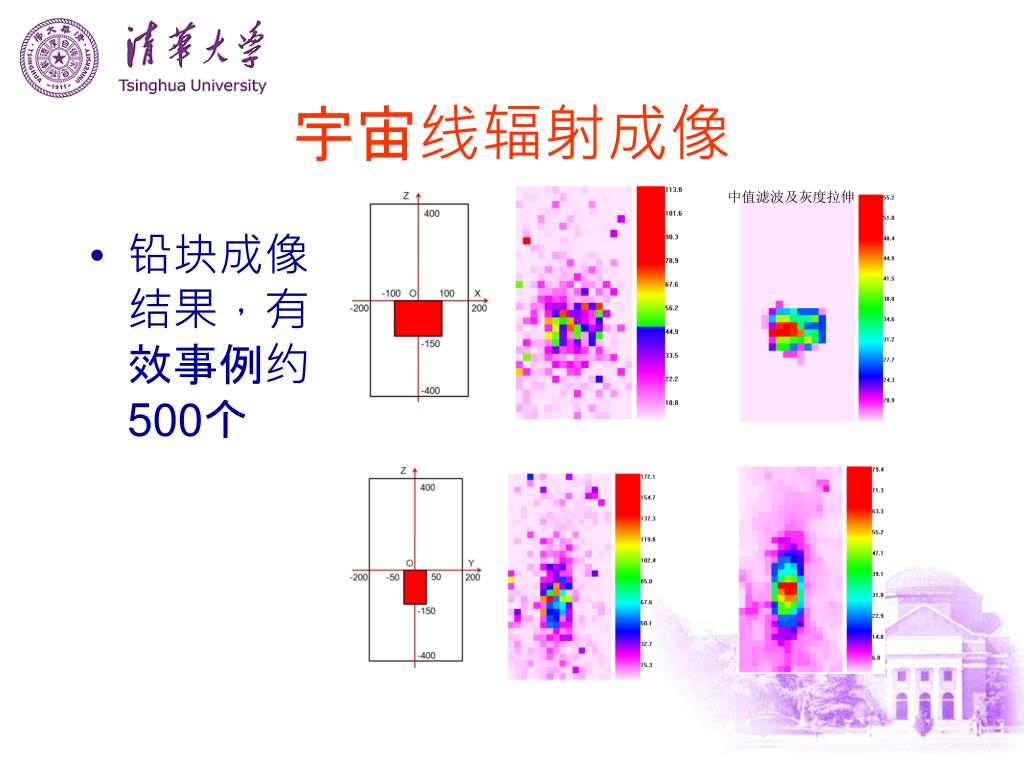

  14. 中值滤波及灰度拉伸 宇宙线辐射成像 • 铅块成像结果，有效事例约500个

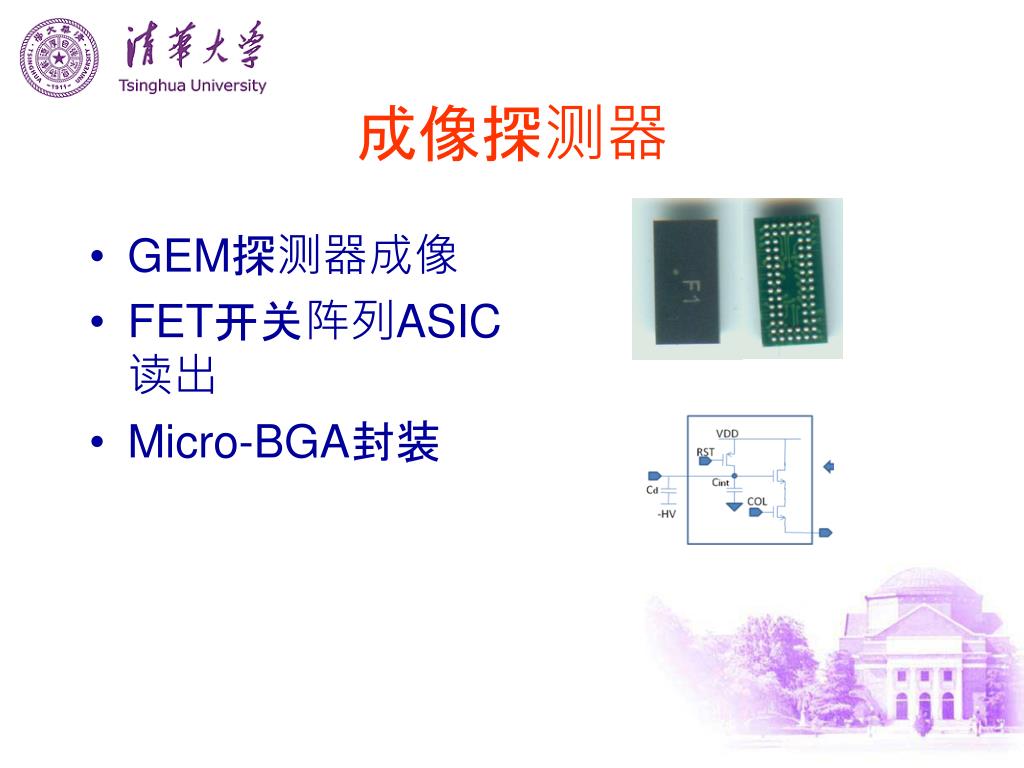

  15. 成像探测器 • GEM探测器成像 • FET开关阵列ASIC读出 • Micro-BGA封装

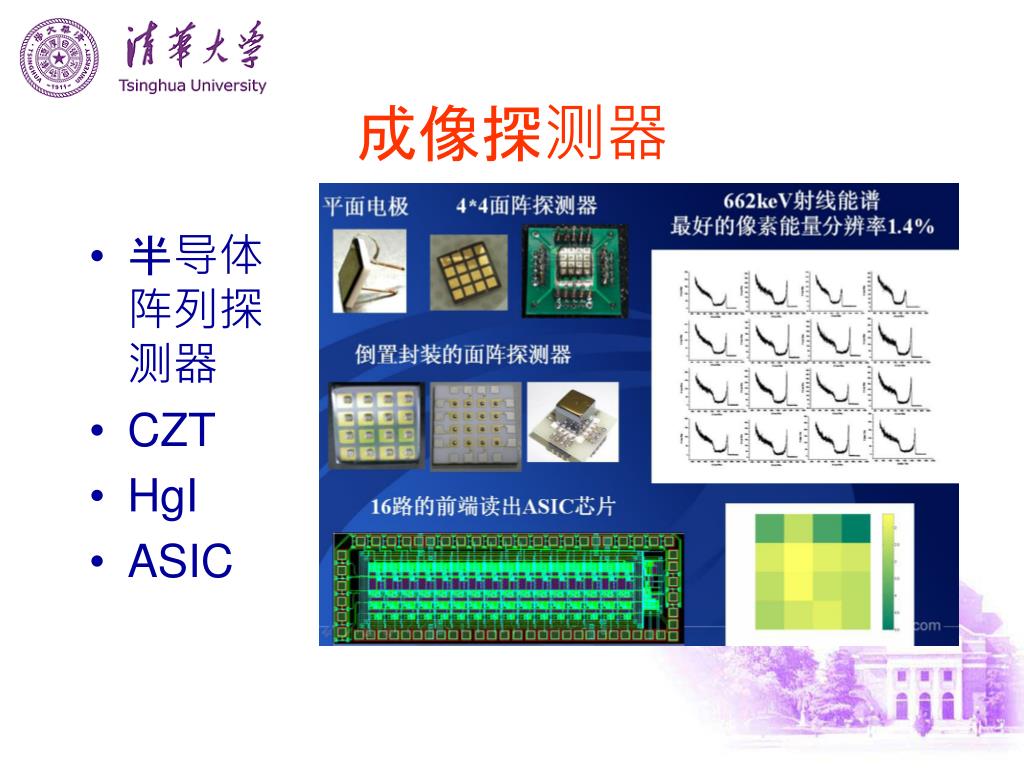

  16. 成像探测器 • 半导体阵列探测器 • CZT • HgI • ASIC

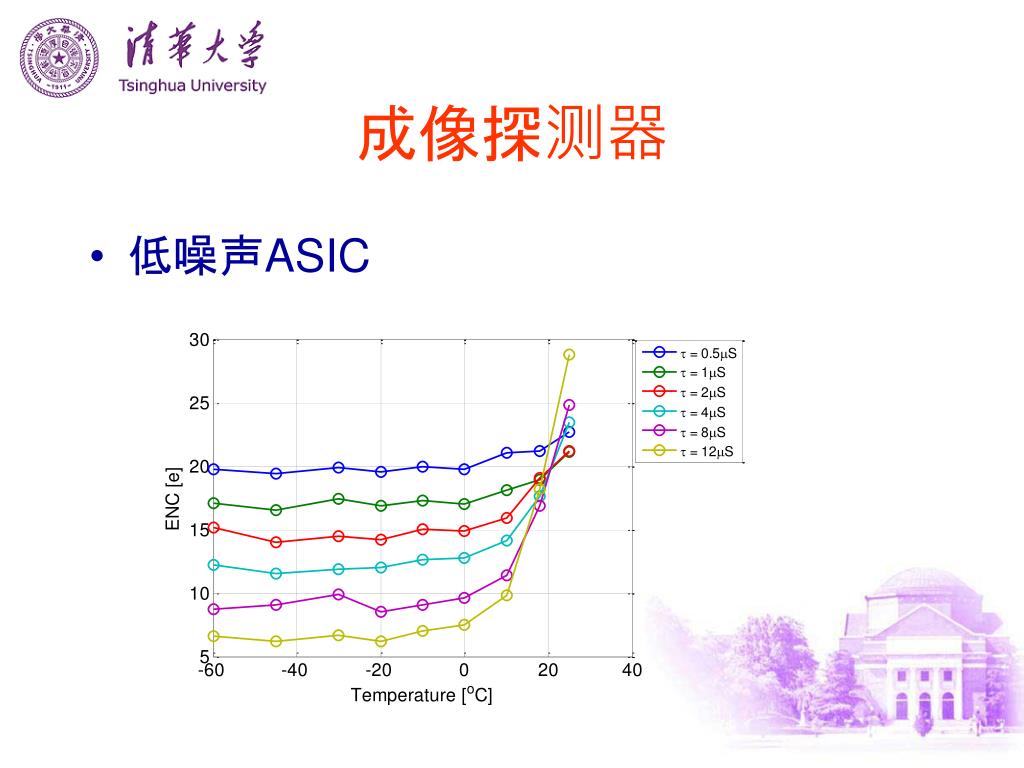

  17. 成像探测器 • 低噪声ASIC

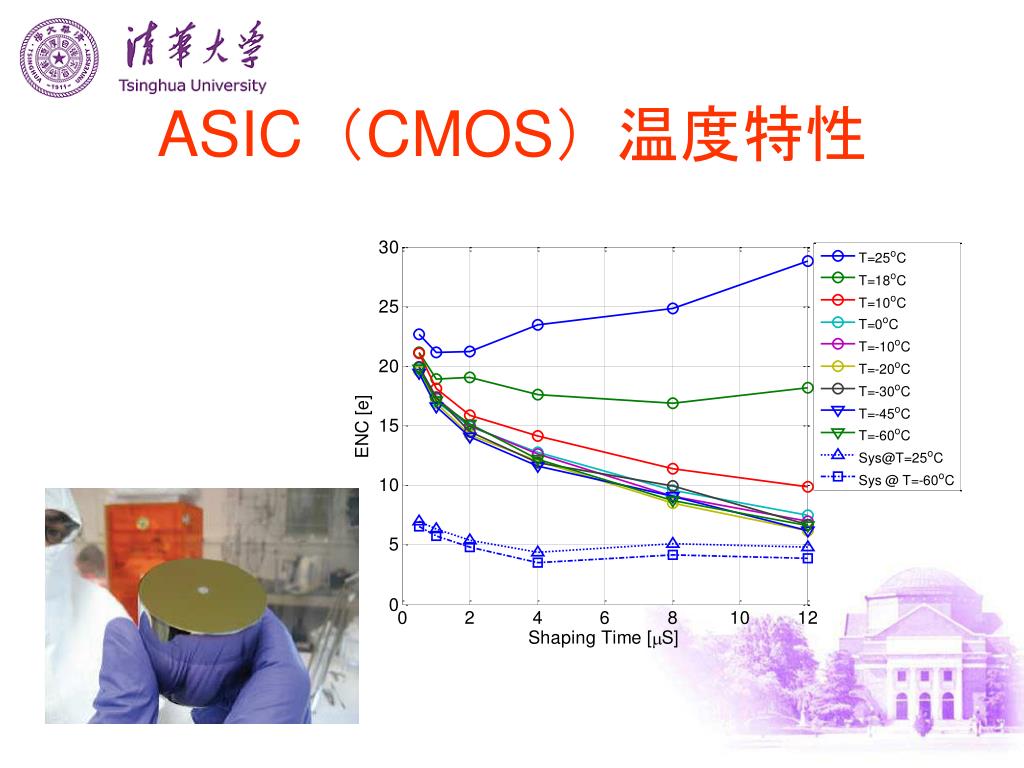

  18. ASIC（CMOS）温度特性

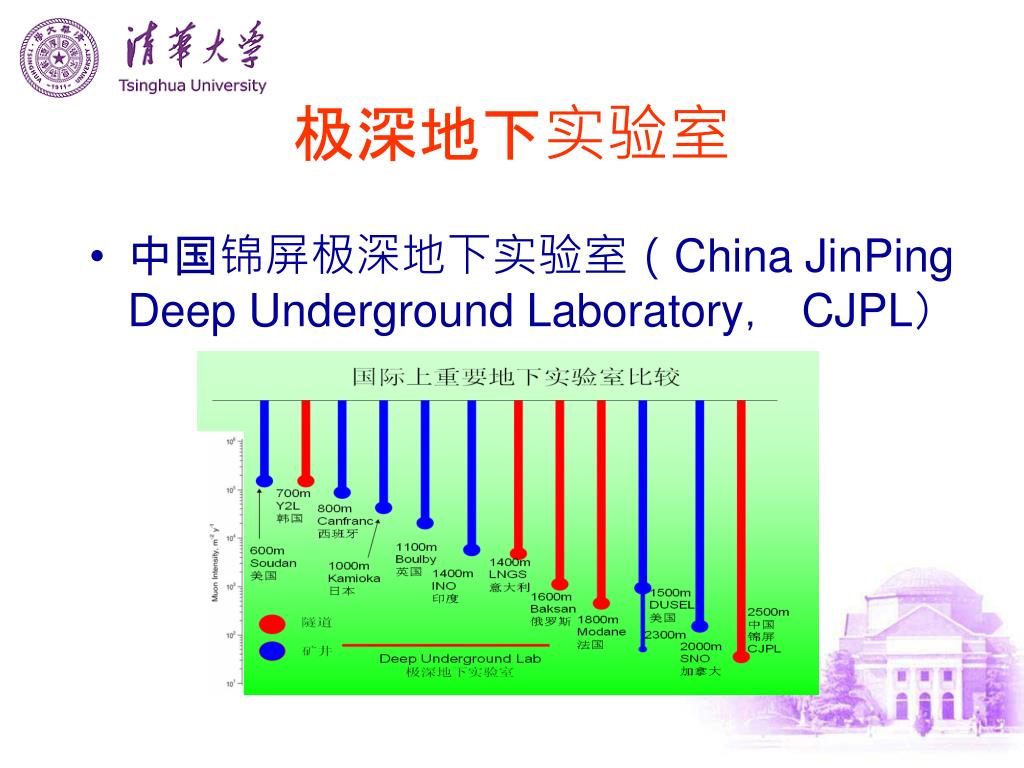

  19. 极深地下实验室 • 中国锦屏极深地下实验室（China JinPing Deep Underground Laboratory， CJPL）

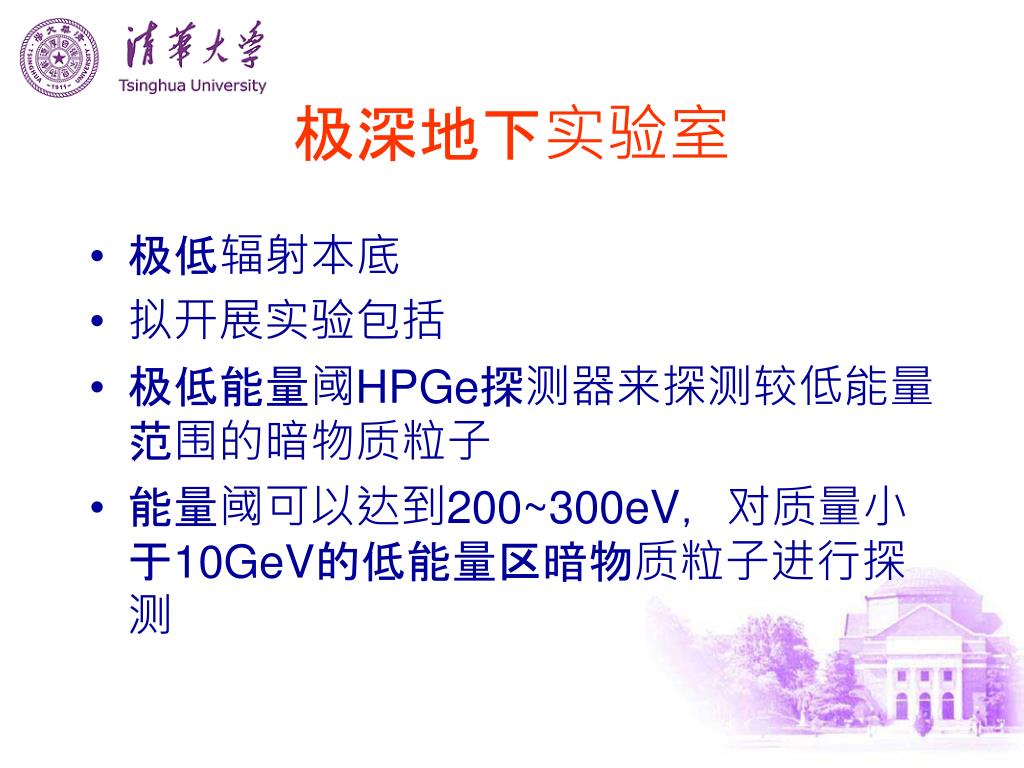

  20. 极深地下实验室 • 极低辐射本底 • 拟开展实验包括 • 极低能量阈HPGe探测器来探测较低能量范围的暗物质粒子 • 能量阈可以达到200~300eV，对质量小于10GeV的低能量区暗物质粒子进行探测

  21. 谢谢!
