提升机的断绳保护. 竖井提升容器. 竖井提升容器. 主井 —— 箕斗. 副井 —— 罐笼. 凿井时期 —— 吊桶. 底卸式箕斗. 普通罐笼. 测卸式箕斗. 翻转罐笼. 吊桶. 翻转式箕斗. 罐笼防坠器. 《 煤矿安全规程 》 第 332 条规定 升降人员或升降人员和物料的单绳提升罐笼（包括带乘人间的箕斗），必须装置可靠的防坠器。 立井防坠器的要求： 1 ）无论在任何条件下， 无论提升速度和终端载荷多大，都能平稳可靠地制动住下坠的罐笼。
E N D

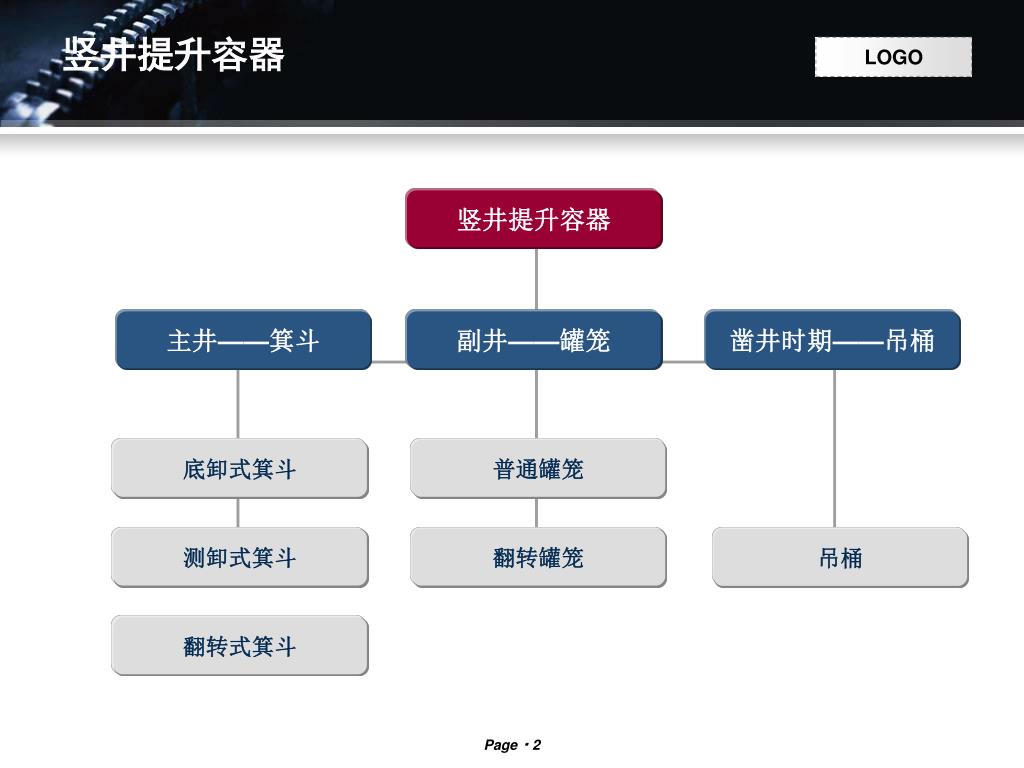

竖井提升容器 竖井提升容器 主井——箕斗 副井——罐笼 凿井时期——吊桶 底卸式箕斗 普通罐笼 测卸式箕斗 翻转罐笼 吊桶 翻转式箕斗

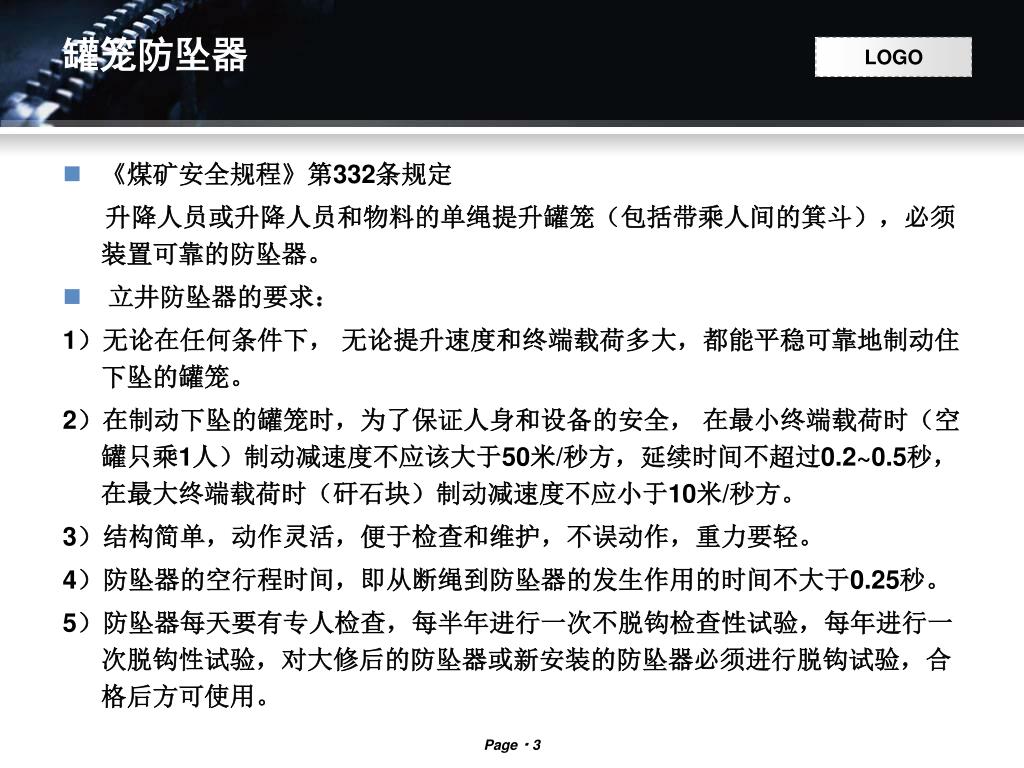

罐笼防坠器 • 《煤矿安全规程》第332条规定 升降人员或升降人员和物料的单绳提升罐笼（包括带乘人间的箕斗），必须装置可靠的防坠器。 • 立井防坠器的要求： 1）无论在任何条件下， 无论提升速度和终端载荷多大，都能平稳可靠地制动住下坠的罐笼。 2）在制动下坠的罐笼时，为了保证人身和设备的安全， 在最小终端载荷时（空罐只乘1人）制动减速度不应该大于50米/秒方，延续时间不超过0.2~0.5秒，在最大终端载荷时（矸石块）制动减速度不应小于10米/秒方。 3）结构简单，动作灵活，便于检查和维护，不误动作，重力要轻。 4）防坠器的空行程时间，即从断绳到防坠器的发生作用的时间不大于0.25秒。 5）防坠器每天要有专人检查，每半年进行一次不脱钩检查性试验，每年进行一次脱钩性试验，对大修后的防坠器或新安装的防坠器必须进行脱钩试验，合格后方可使用。
罐笼防坠器 • 立井用的防坠器一般由以下四个部分组成： 开动机构、传动机构、抓捕机构、缓冲机构。 • 其工作过程： 当发生断绳时，开动机构动作，通过传动机构，传动捕抓机构，捕抓机构把罐笼支撑到井筒中的支撑物上（罐道或制动绳），关东下坠的动能由缓冲机构来吸收。 • 防坠器分类： 木罐道切割式防坠器、钢轨罐道摩擦式防坠器、制动绳摩擦式防坠器前两种罐道既是罐笼运行时的导向装置，又是断绳时防坠的支撑物，但是，这两种防坠器的制动力不易控制，除在老矿有应用外，已不在推广使用。木罐道防坠器结构简单,靠制动插爪刺入木罐道制动抓捕可靠。但木罐道变形大、磨损快、易腐烂和提升不稳定,维修量大,加上要用大的优质木材,而且服务年限短,所以已经逐渐被钢丝绳罐道所代替。

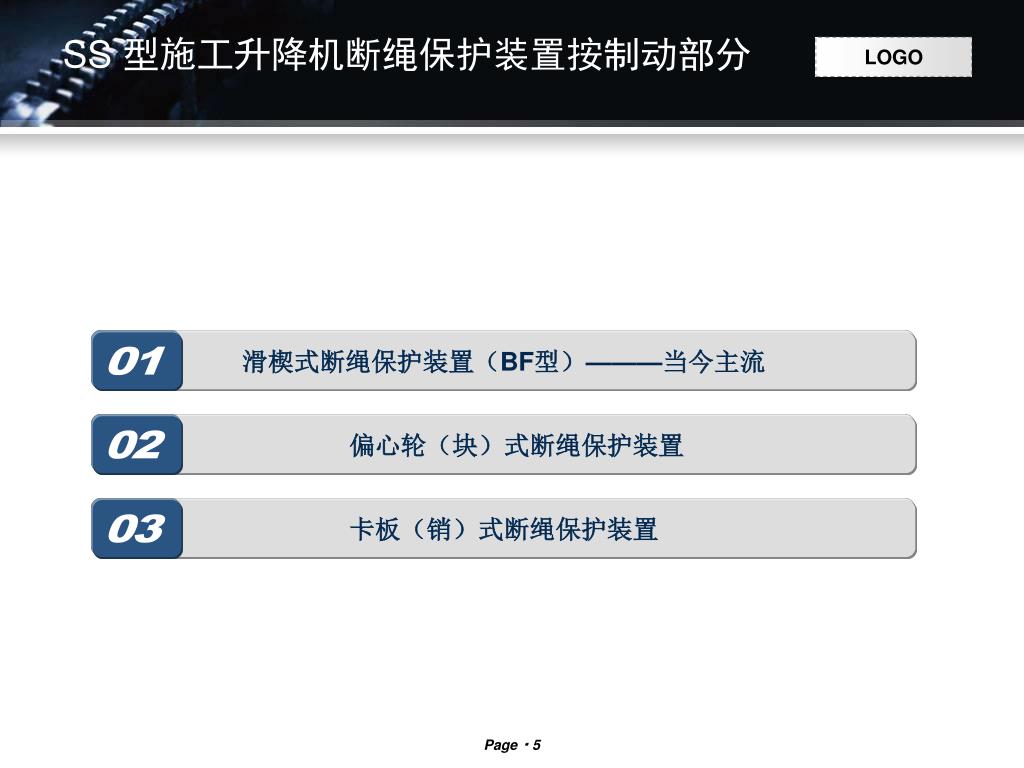

SS 型施工升降机断绳保护装置按制动部分 滑楔式断绳保护装置（BF型）———当今主流 01 偏心轮（块）式断绳保护装置 02 卡板（销）式断绳保护装置 03 05

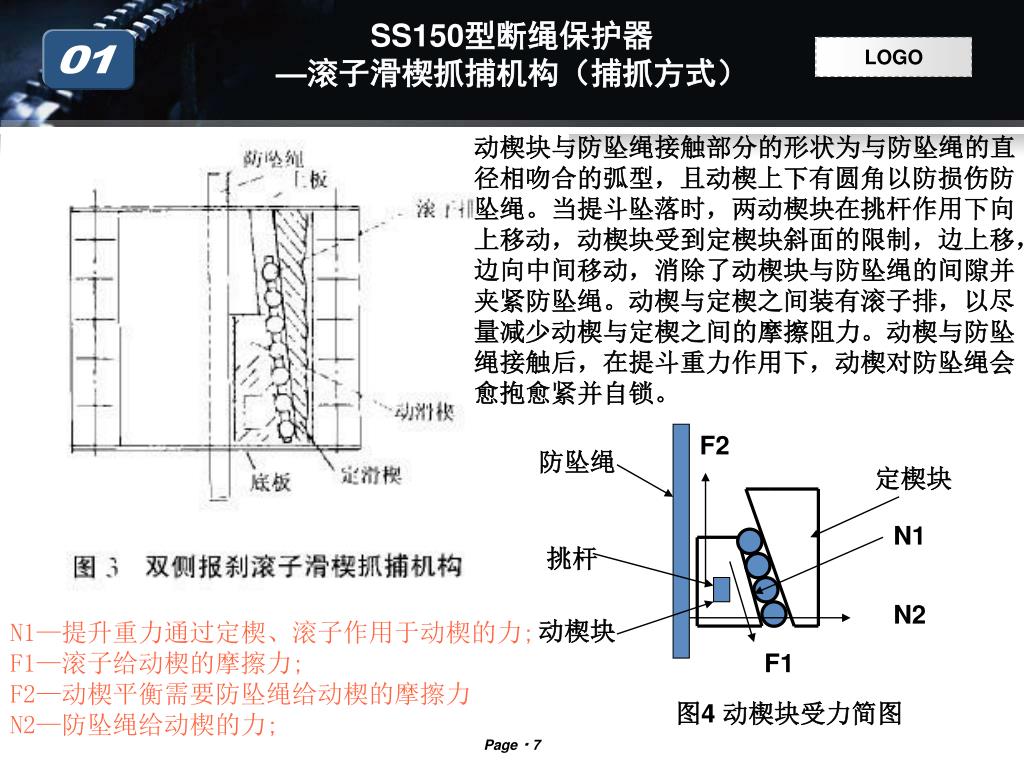

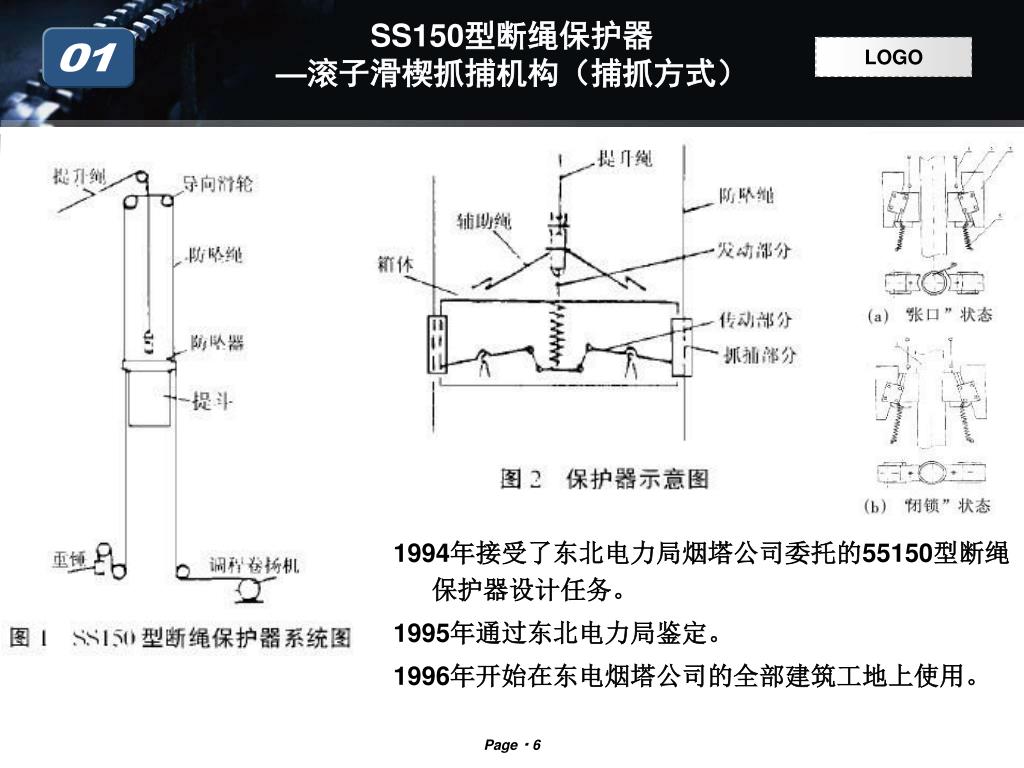

SS150型断绳保护器—滚子滑楔抓捕机构（捕抓方式）SS150型断绳保护器—滚子滑楔抓捕机构（捕抓方式） 01 1994年接受了东北电力局烟塔公司委托的55150型断绳保护器设计任务。 1995年通过东北电力局鉴定。 1996年开始在东电烟塔公司的全部建筑工地上使用。
SS150型断绳保护器—滚子滑楔抓捕机构（捕抓方式）SS150型断绳保护器—滚子滑楔抓捕机构（捕抓方式） 01 动楔块与防坠绳接触部分的形状为与防坠绳的直 径相吻合的弧型，且动楔上下有圆角以防损伤防 坠绳。当提斗坠落时，两动楔块在挑杆作用下向 上移动，动楔块受到定楔块斜面的限制，边上移， 边向中间移动，消除了动楔块与防坠绳的间隙并 夹紧防坠绳。动楔与定楔之间装有滚子排，以尽 量减少动楔与定楔之间的摩擦阻力。动楔与防坠 绳接触后，在提斗重力作用下，动楔对防坠绳会 愈抱愈紧并自锁。 F2 防坠绳 定楔块 N1 挑杆 N2 N1—提升重力通过定楔、滚子作用于动楔的力; F1—滚子给动楔的摩擦力; F2—动楔平衡需要防坠绳给动楔的摩擦力 N2—防坠绳给动楔的力; 动楔块 F1 图4 动楔块受力简图

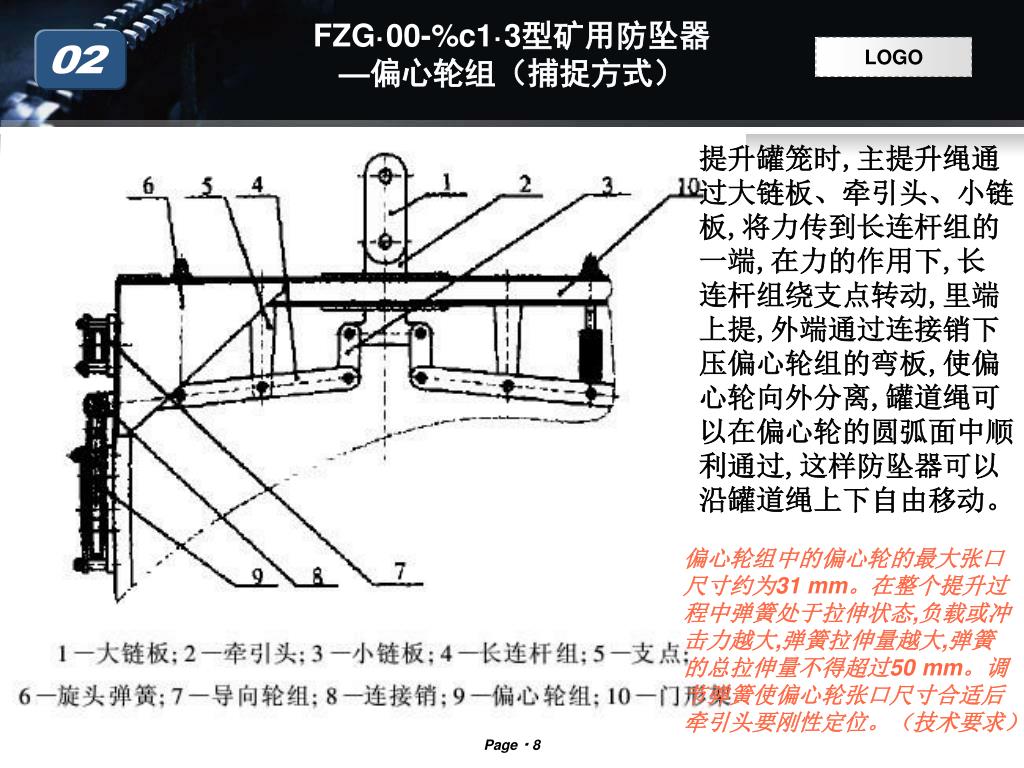

FZG·00-%c1·3型矿用防坠器—偏心轮组（捕捉方式）FZG·00-%c1·3型矿用防坠器—偏心轮组（捕捉方式） 02 提升罐笼时,主提升绳通 过大链板、牵引头、小链 板,将力传到长连杆组的 一端,在力的作用下,长 连杆组绕支点转动,里端 上提,外端通过连接销下 压偏心轮组的弯板,使偏 心轮向外分离,罐道绳可 以在偏心轮的圆弧面中顺 利通过,这样防坠器可以 沿罐道绳上下自由移动。 偏心轮组中的偏心轮的最大张口 尺寸约为31 mm。在整个提升过 程中弹簧处于拉伸状态,负载或冲 击力越大,弹簧拉伸量越大,弹簧 的总拉伸量不得超过50 mm。调 节弹簧使偏心轮张口尺寸合适后 牵引头要刚性定位。（技术要求）

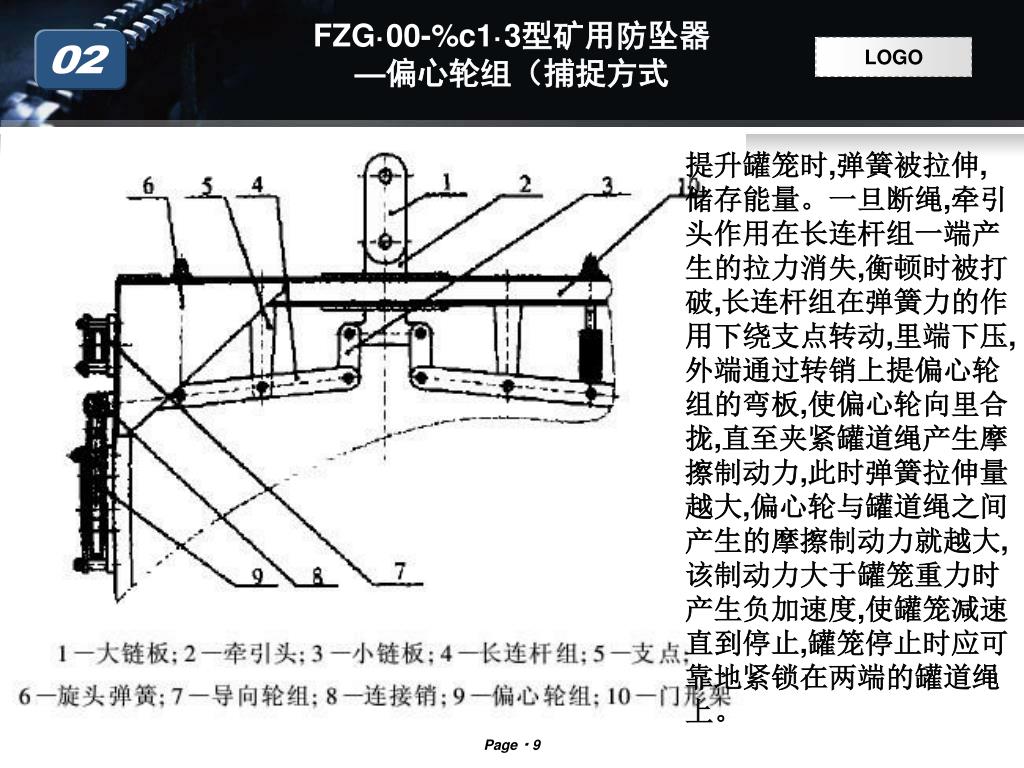

FZG·00-%c1·3型矿用防坠器—偏心轮组（捕捉方式FZG·00-%c1·3型矿用防坠器—偏心轮组（捕捉方式 02 提升罐笼时,弹簧被拉伸, 储存能量。一旦断绳,牵引 头作用在长连杆组一端产 生的拉力消失,衡顿时被打 破,长连杆组在弹簧力的作 用下绕支点转动,里端下压, 外端通过转销上提偏心轮 组的弯板,使偏心轮向里合 拢,直至夹紧罐道绳产生摩 擦制动力,此时弹簧拉伸量 越大,偏心轮与罐道绳之间 产生的摩擦制动力就越大, 该制动力大于罐笼重力时 产生负加速度,使罐笼减速 直到停止,罐笼停止时应可 靠地紧锁在两端的罐道绳 上。

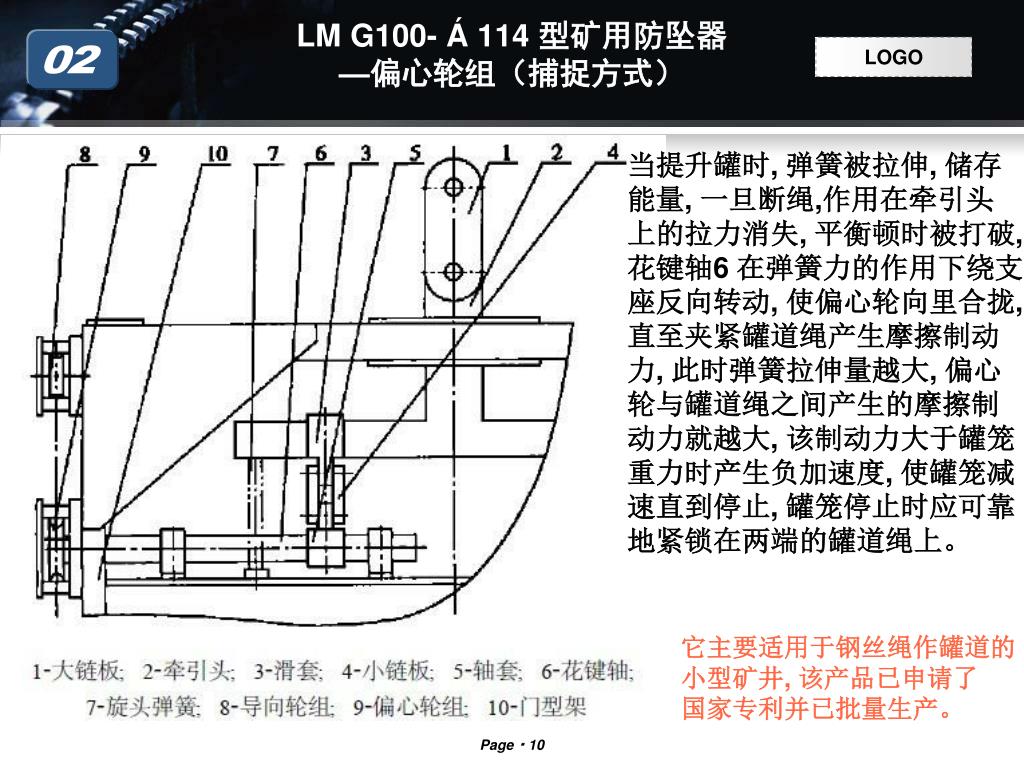

LM G100- Á 114 型矿用防坠器—偏心轮组（捕捉方式） 02 当提升罐时, 弹簧被拉伸, 储存 能量, 一旦断绳,作用在牵引头 上的拉力消失, 平衡顿时被打破, 花键轴6 在弹簧力的作用下绕支 座反向转动, 使偏心轮向里合拢, 直至夹紧罐道绳产生摩擦制动 力, 此时弹簧拉伸量越大, 偏心 轮与罐道绳之间产生的摩擦制 动力就越大, 该制动力大于罐笼 重力时产生负加速度, 使罐笼减 速直到停止, 罐笼停止时应可靠 地紧锁在两端的罐道绳上。 它主要适用于钢丝绳作罐道的 小型矿井, 该产品已申请了 国家专利并已批量生产。

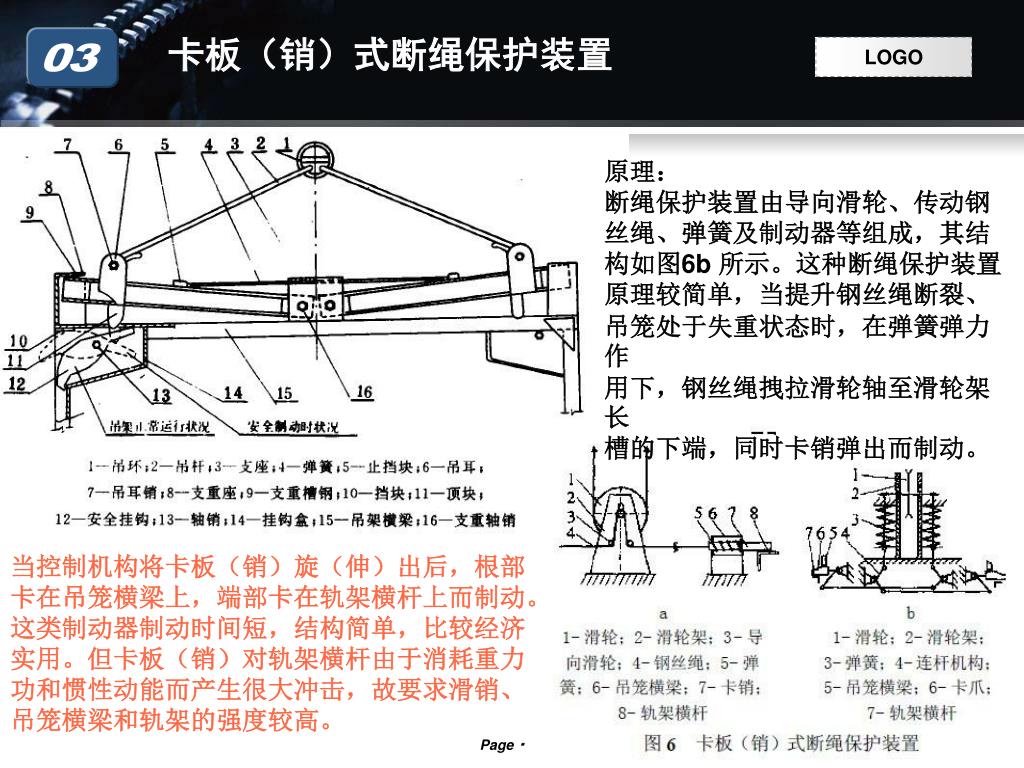

卡板（销）式断绳保护装置 03 原理： 断绳保护装置由导向滑轮、传动钢 丝绳、弹簧及制动器等组成，其结 构如图6b 所示。这种断绳保护装置 原理较简单，当提升钢丝绳断裂、 吊笼处于失重状态时，在弹簧弹力作 用下，钢丝绳拽拉滑轮轴至滑轮架长 槽的下端，同时卡销弹出而制动。 当控制机构将卡板（销）旋（伸）出后，根部 卡在吊笼横梁上，端部卡在轨架横杆上而制动。 这类制动器制动时间短，结构简单，比较经济 实用。但卡板（销）对轨架横杆由于消耗重力 功和惯性动能而产生很大冲击，故要求滑销、 吊笼横梁和轨架的强度较高。

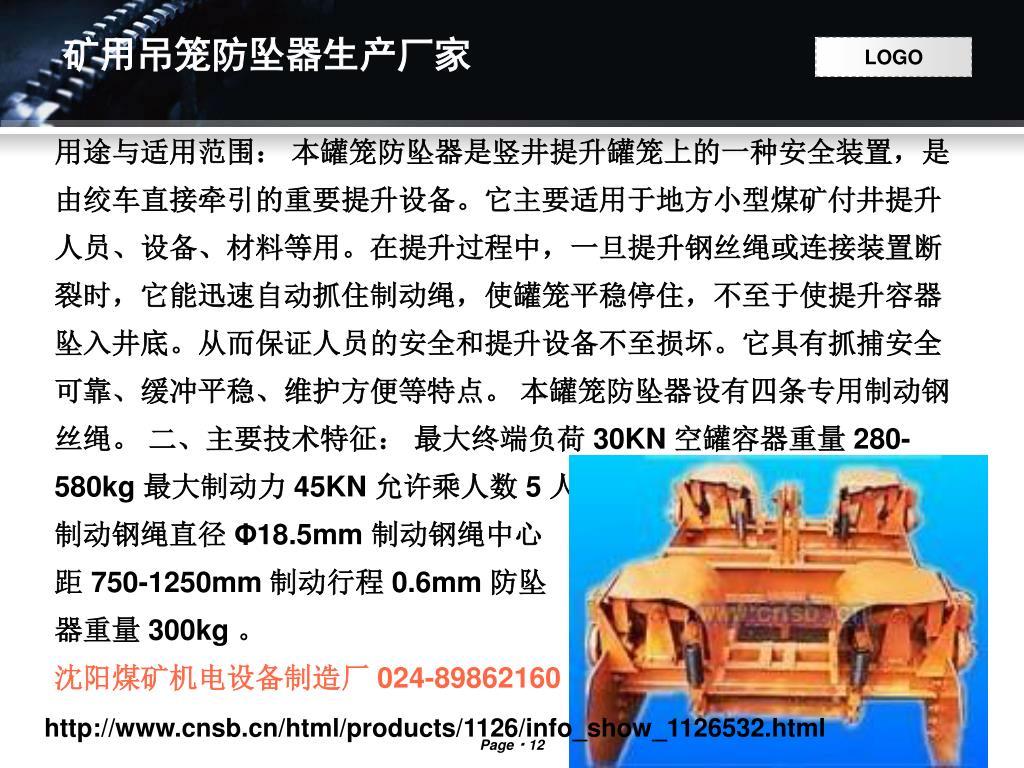

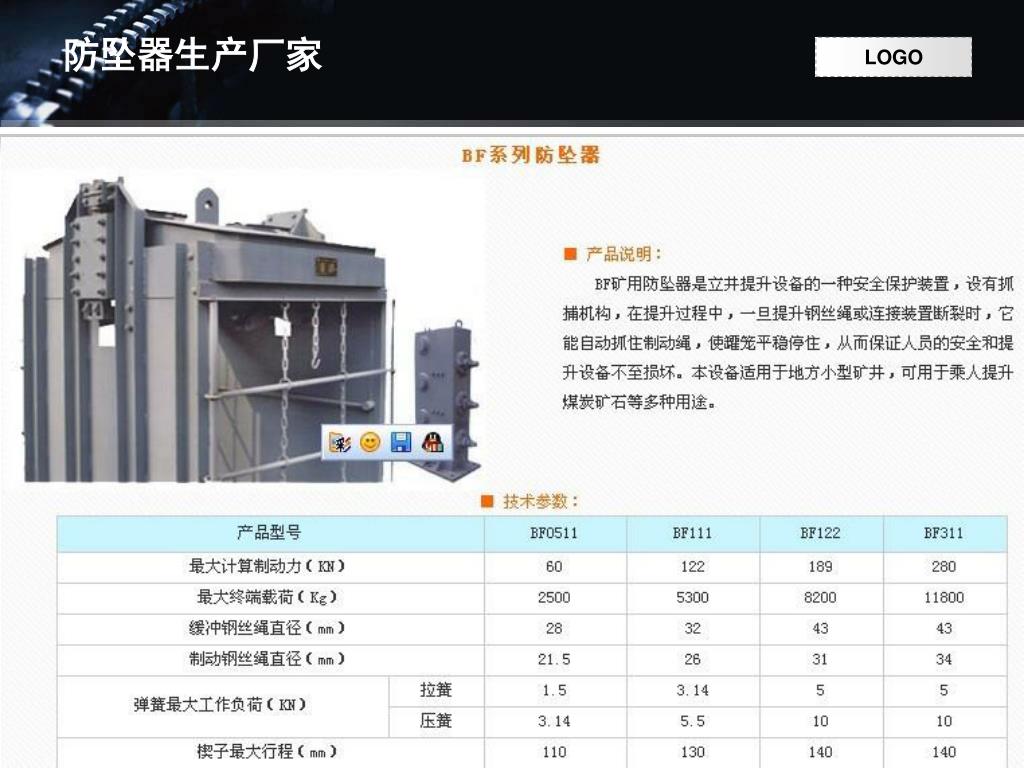

矿用吊笼防坠器生产厂家 用途与适用范围： 本罐笼防坠器是竖井提升罐笼上的一种安全装置，是 由绞车直接牵引的重要提升设备。它主要适用于地方小型煤矿付井提升 人员、设备、材料等用。在提升过程中，一旦提升钢丝绳或连接装置断 裂时，它能迅速自动抓住制动绳，使罐笼平稳停住，不至于使提升容器 坠入井底。从而保证人员的安全和提升设备不至损坏。它具有抓捕安全 可靠、缓冲平稳、维护方便等特点。 本罐笼防坠器设有四条专用制动钢 丝绳。二、主要技术特征： 最大终端负荷 30KN 空罐容器重量 280- 580kg 最大制动力 45KN 允许乘人数 5 人 绞车提升速度 1.35m/s 制动钢绳直径 Φ18.5mm 制动钢绳中心 距 750-1250mm 制动行程 0.6mm 防坠 器重量 300kg 。 沈阳煤矿机电设备制造厂 024-89862160 http://www.cnsb.cn/html/products/1126/info_show_1126532.html

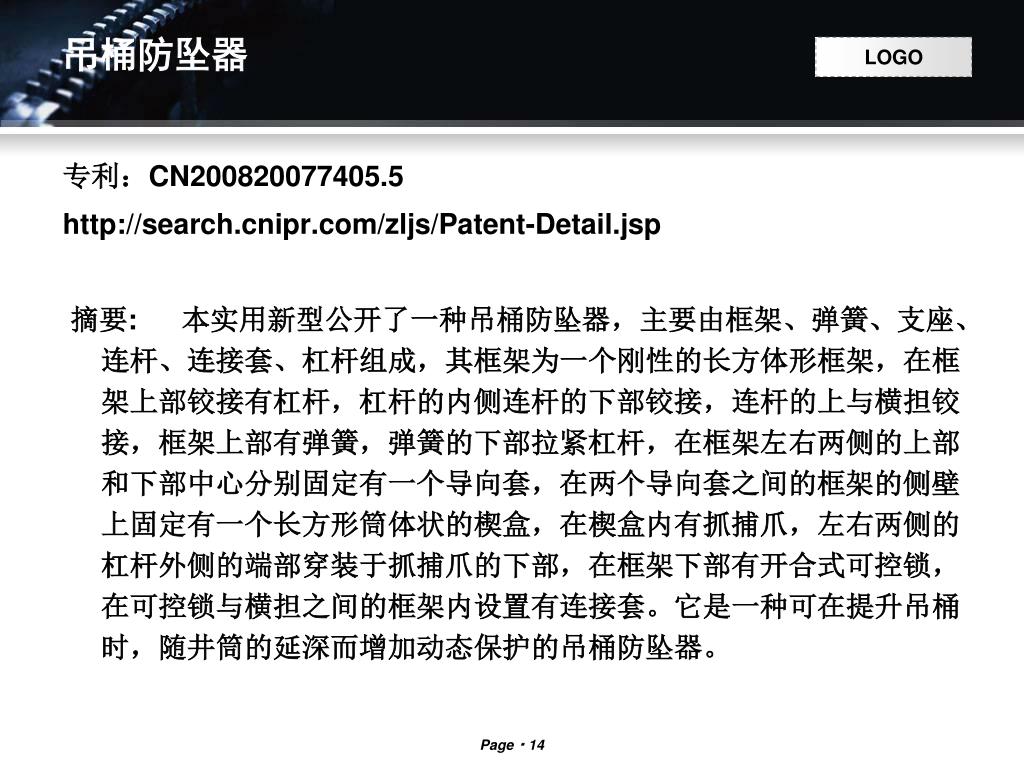

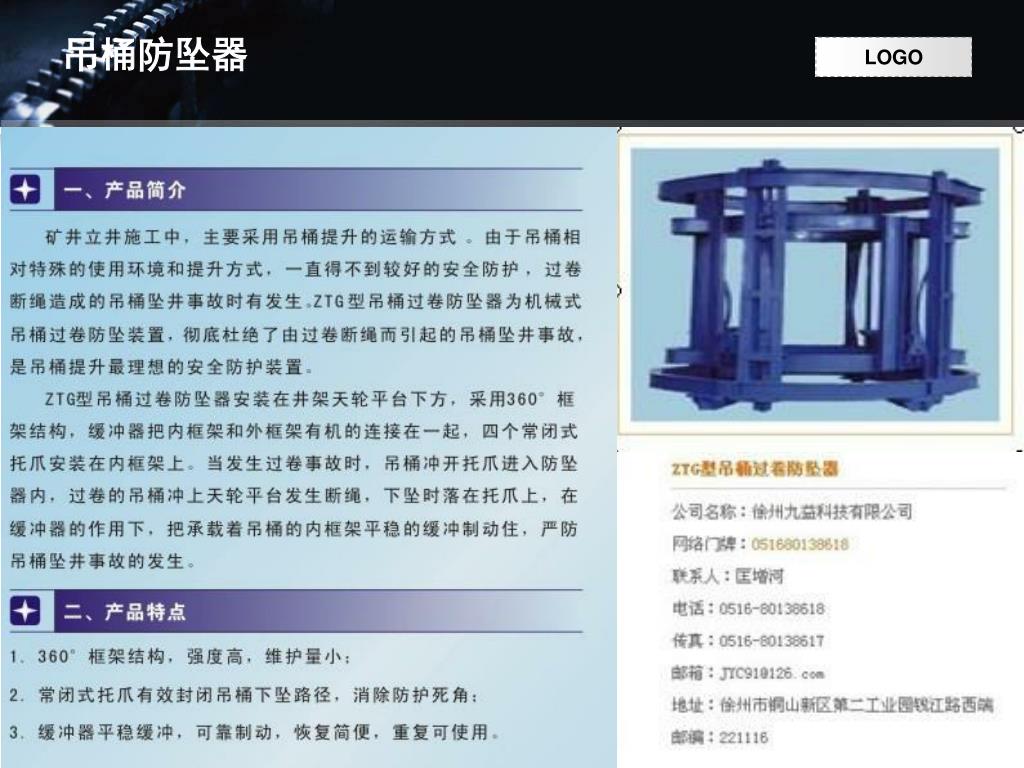

吊桶防坠器 专利：CN200820077405.5 http://search.cnipr.com/zljs/Patent-Detail.jsp 摘要: 本实用新型公开了一种吊桶防坠器，主要由框架、弹簧、支座、连杆、连接套、杠杆组成，其框架为一个刚性的长方体形框架，在框架上部铰接有杠杆，杠杆的内侧连杆的下部铰接，连杆的上与横担铰接，框架上部有弹簧，弹簧的下部拉紧杠杆，在框架左右两侧的上部和下部中心分别固定有一个导向套，在两个导向套之间的框架的侧壁上固定有一个长方形筒体状的楔盒，在楔盒内有抓捕爪，左右两侧的杠杆外侧的端部穿装于抓捕爪的下部，在框架下部有开合式可控锁，在可控锁与横担之间的框架内设置有连接套。它是一种可在提升吊桶时，随井筒的延深而增加动态保护的吊桶防坠器。
