Presentation Transcript

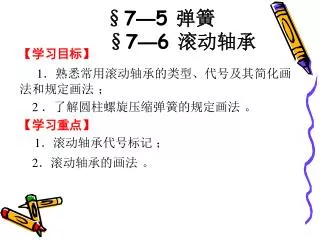

  1. §7—5 弹簧§7—6 滚动轴承 【学习目标】 1．熟悉常用滚动轴承的类型、代号及其简化画法和规定画法 ； 2 ．了解圆柱螺旋压缩弹簧的规定画法 。 【学习重点】 1．滚动轴承代号标记 ； 2．滚动轴承的画法。

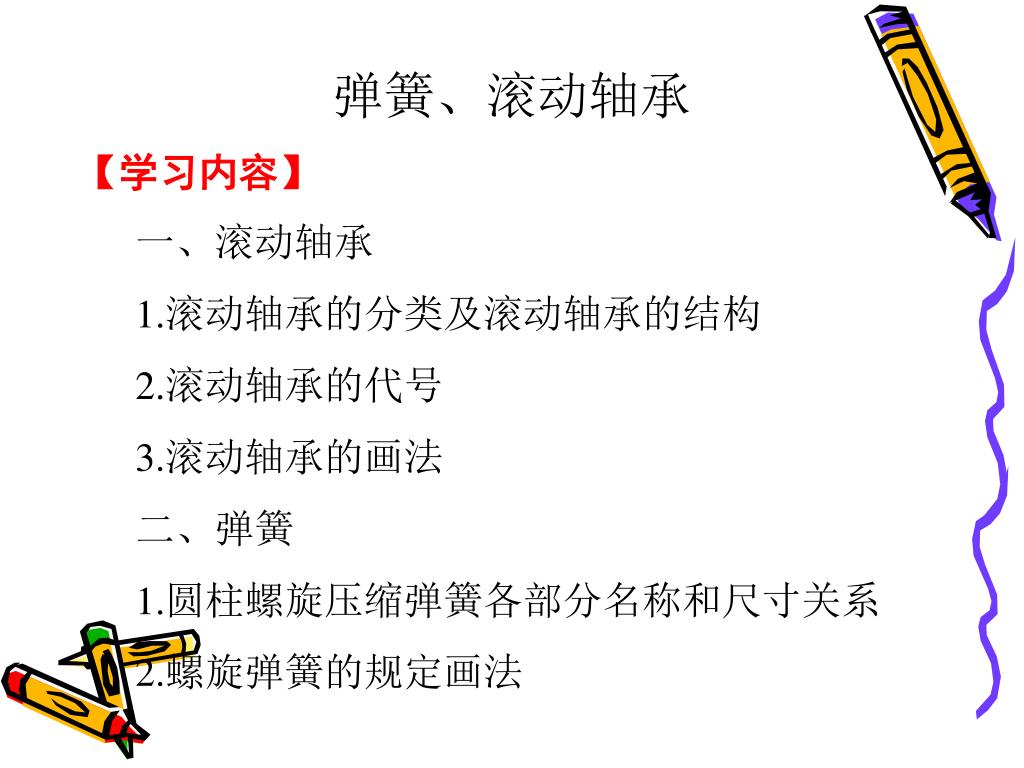

  2. 弹簧、滚动轴承 【学习内容】 一、滚动轴承 1.滚动轴承的分类及滚动轴承的结构 2.滚动轴承的代号 3.滚动轴承的画法 二、弹簧 1.圆柱螺旋压缩弹簧各部分名称和尺寸关系 2.螺旋弹簧的规定画法

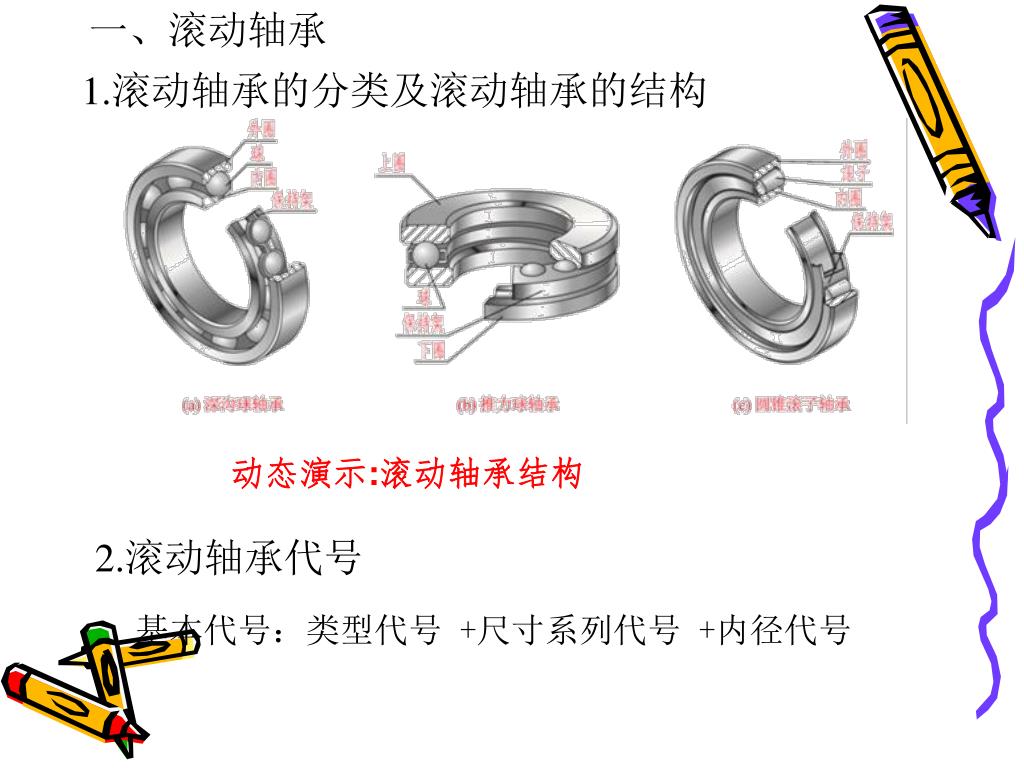

  3. 一、滚动轴承 1.滚动轴承的分类及滚动轴承的结构 动态演示:滚动轴承结构 2.滚动轴承代号 基本代号：类型代号 +尺寸系列代号 +内径代号

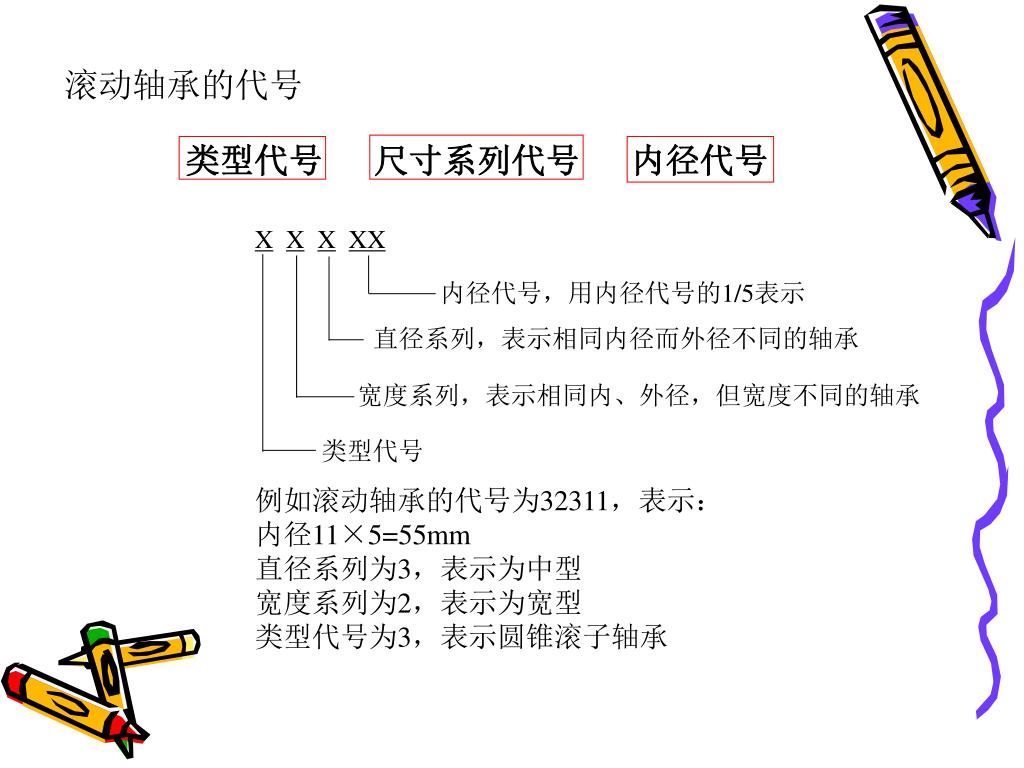

  4. 滚动轴承的代号 类型代号 尺寸系列代号 内径代号 XXXXX 内径代号，用内径代号的1/5表示 直径系列，表示相同内径而外径不同的轴承 宽度系列，表示相同内、外径，但宽度不同的轴承 类型代号 例如滚动轴承的代号为32311，表示： 内径11×5=55mm 直径系列为3，表示为中型 宽度系列为2，表示为宽型 类型代号为3，表示圆锥滚子轴承

  5. 滚动轴承类型代号

  6. 3.滚动轴承的画法 （1）简化画法 简化画法包括通用画法和特征画法，但在同一图样中一般只采用一种画法。 （2）规定画法 动态演示：常用滚动轴承画法

  7. 二、弹簧 1.圆柱螺旋压缩弹簧各部分名称和尺寸关系 （1）钢丝直径d （2）外径D （3）内径D1D1=D-2d （4）中径D2D2=D-d （5）节距t （6）自由高度H0H0=nt+（Nz-0.5）d （7）有效圈数n 动态演示：螺旋压缩弹簧各部分名称

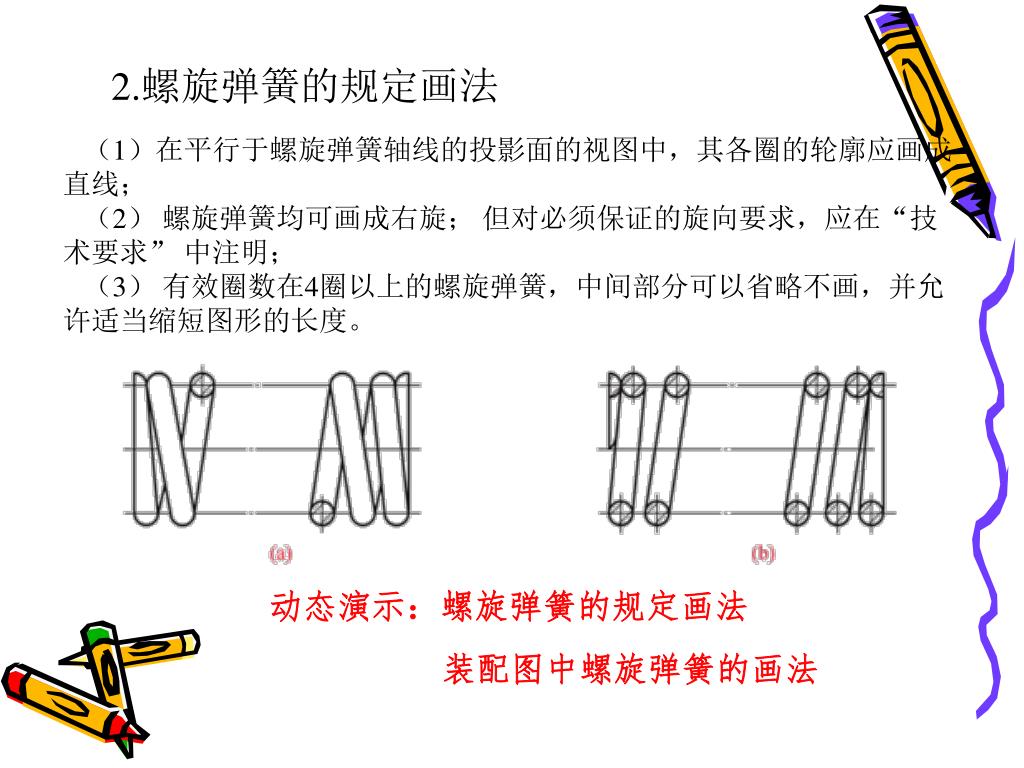

  8. 2.螺旋弹簧的规定画法 （1）在平行于螺旋弹簧轴线的投影面的视图中，其各圈的轮廓应画成直线； （2） 螺旋弹簧均可画成右旋； 但对必须保证的旋向要求，应在“技术要求” 中注明； （3） 有效圈数在4圈以上的螺旋弹簧，中间部分可以省略不画，并允许适当缩短图形的长度。 动态演示：螺旋弹簧的规定画法 装配图中螺旋弹簧的画法

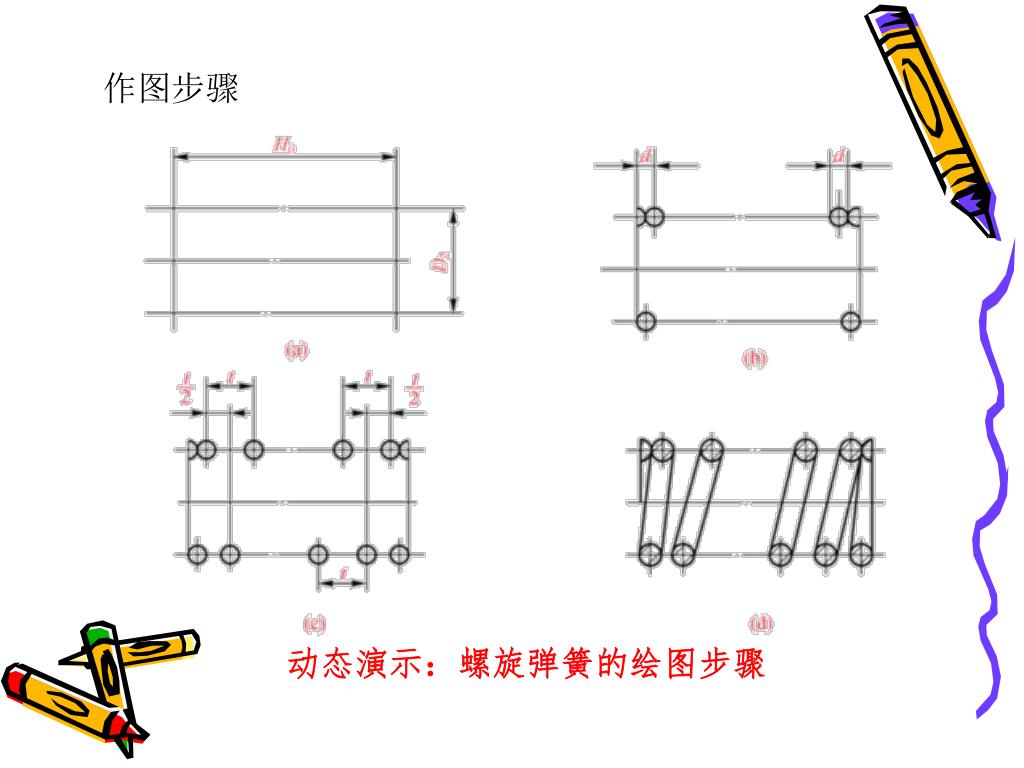

  9. 作图步骤 动态演示：螺旋弹簧的绘图步骤

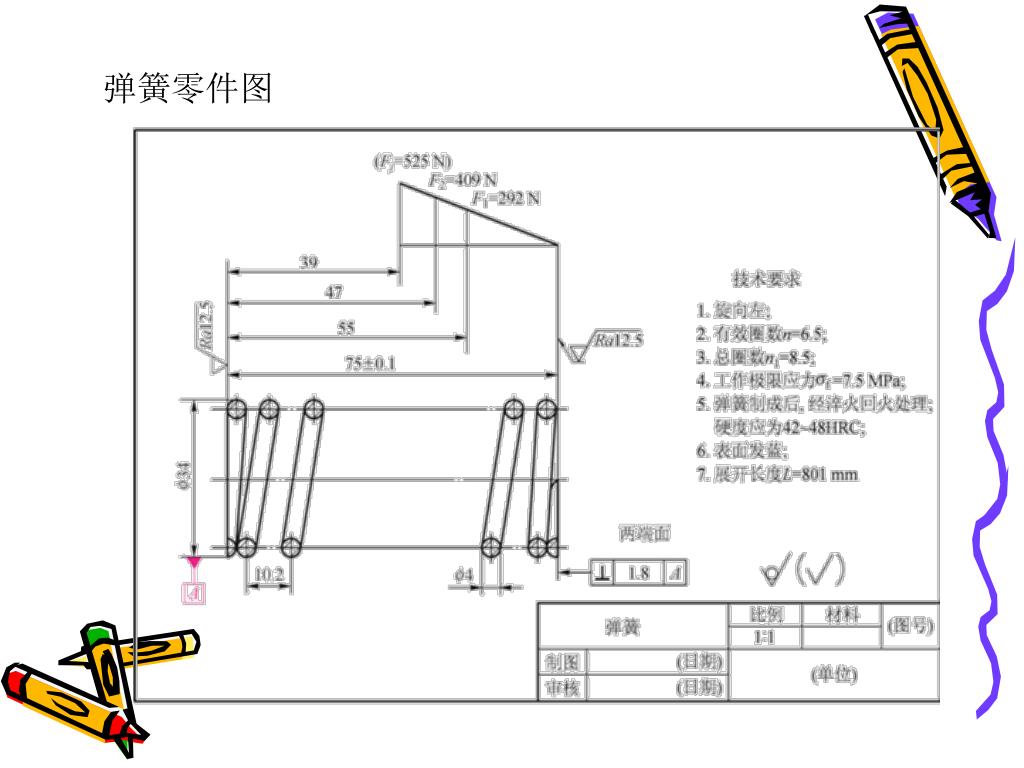

  10. 弹簧零件图

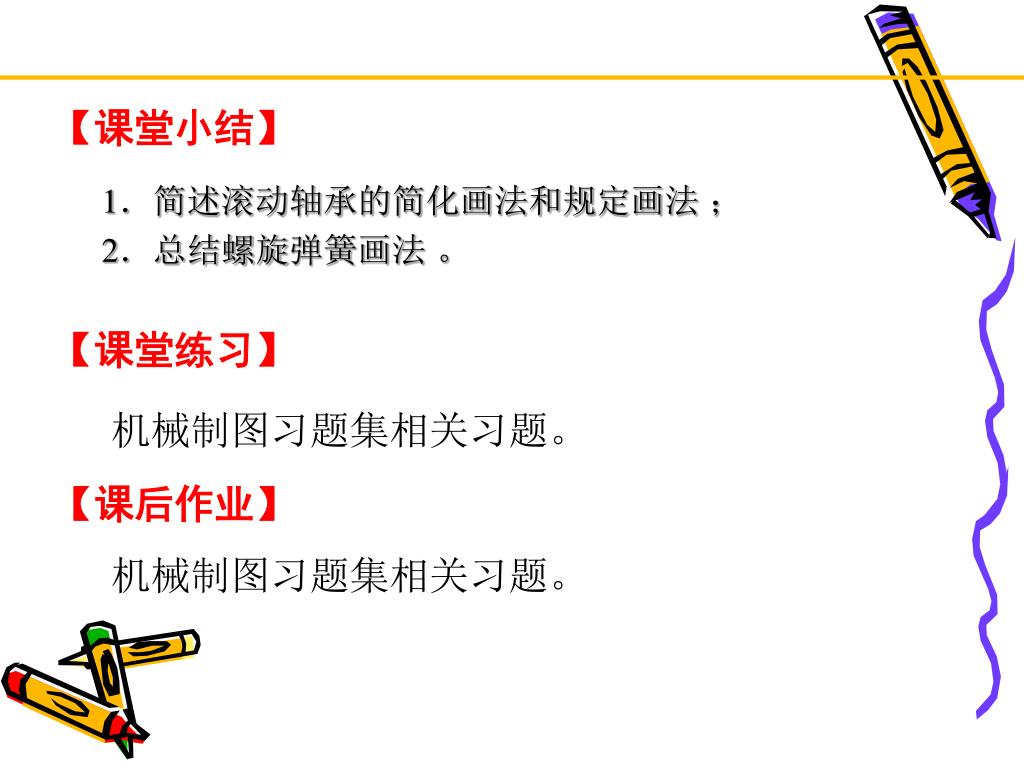

  11. 【课堂小结】 1．简述滚动轴承的简化画法和规定画法 ； 2．总结螺旋弹簧画法 。 【课堂练习】 机械制图习题集相关习题。 【课后作业】 机械制图习题集相关习题。

  12. 谢谢~再见~
