通信と放送の融合

1. 通信と放送の融合 後藤滋樹早稲田大学　理工学術院基幹理工学部　情報理工学科

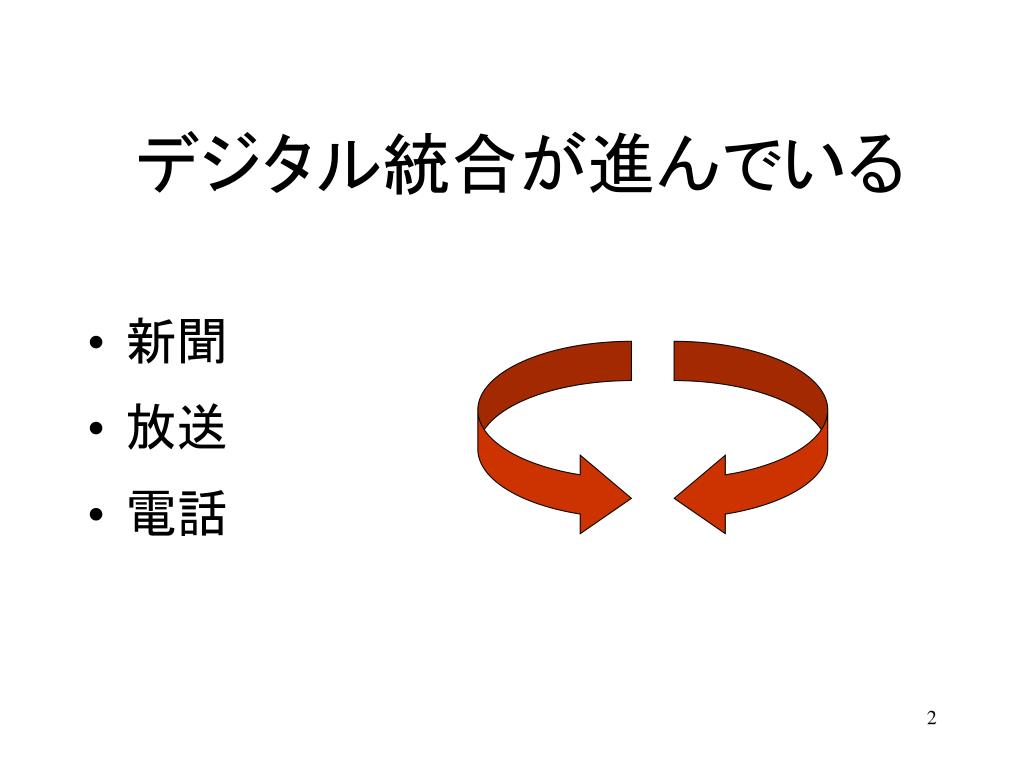

2. デジタル統合が進んでいる • 新聞 • 放送 • 電話

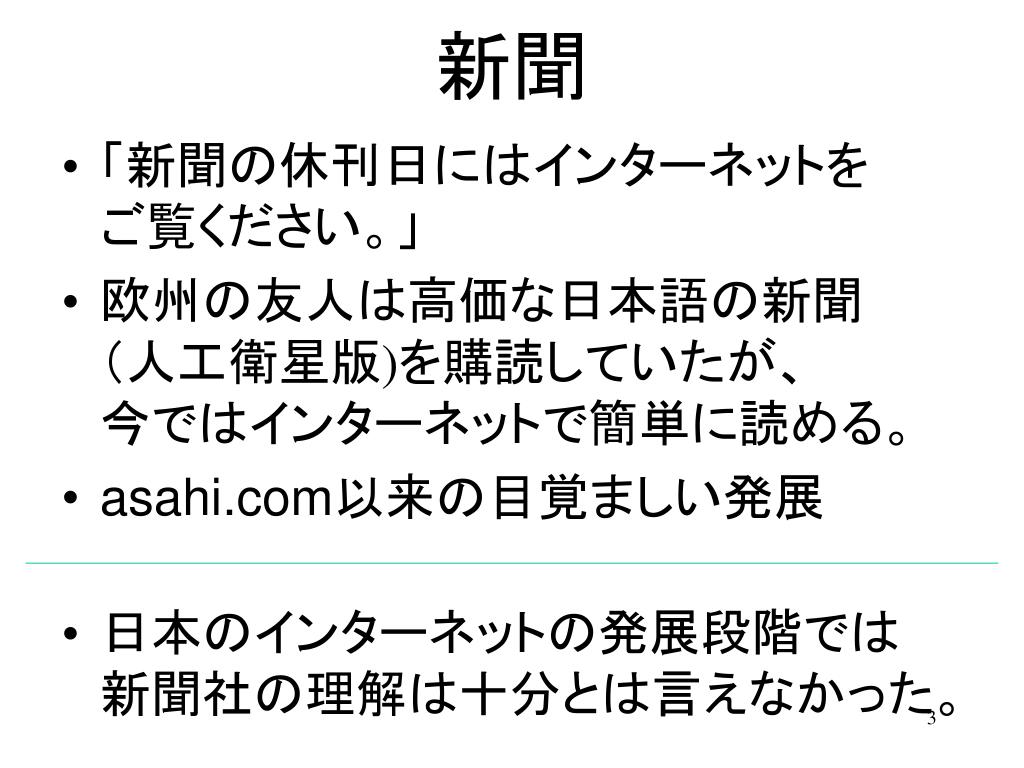

3. 新聞 • 「新聞の休刊日にはインターネットをご覧ください。」 • 欧州の友人は高価な日本語の新聞（人工衛星版)を購読していたが、今ではインターネットで簡単に読める。 • asahi.com以来の目覚ましい発展 • 日本のインターネットの発展段階では新聞社の理解は十分とは言えなかった。

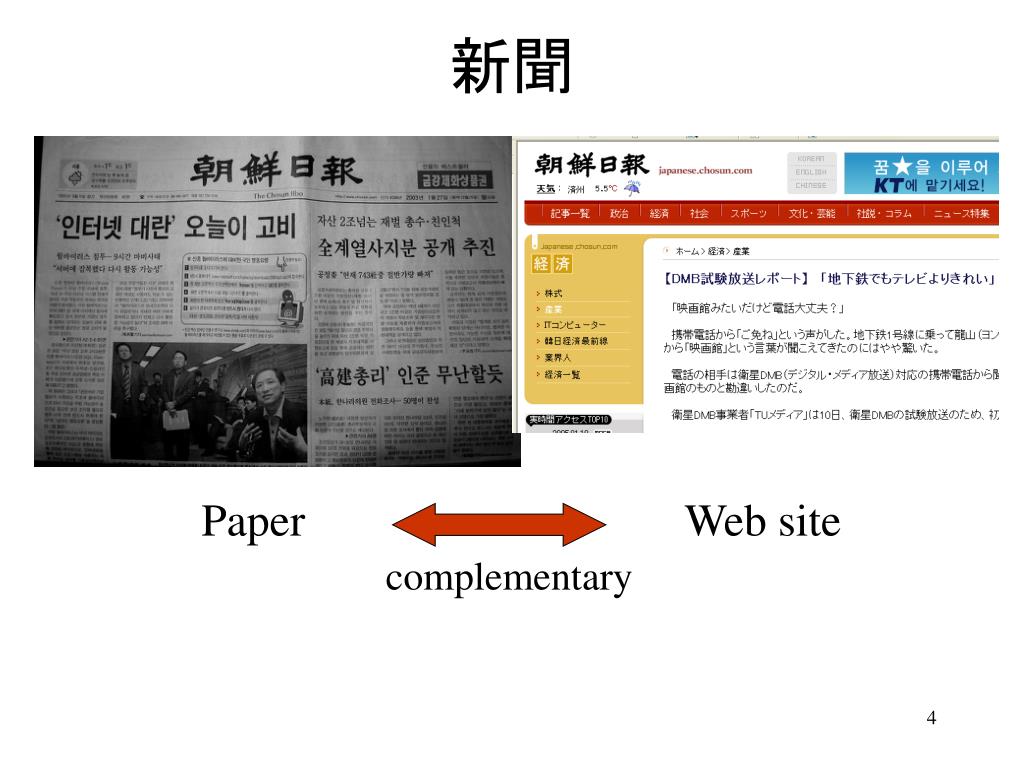

4. 新聞 Paper Web site complementary

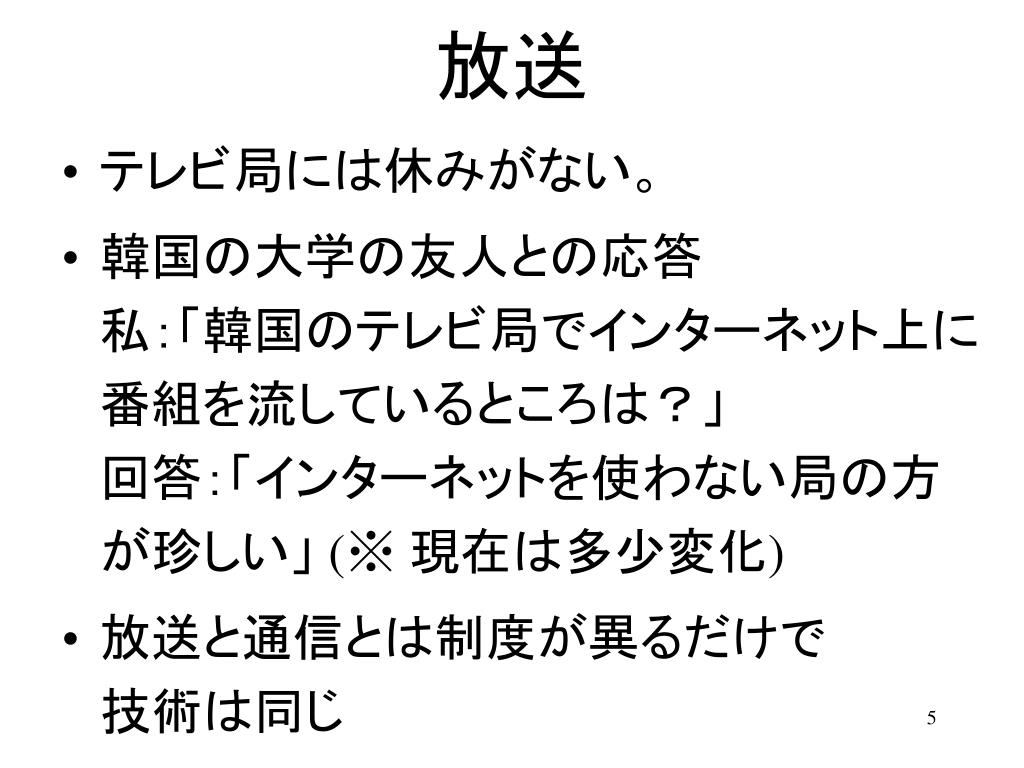

5. 放送 • テレビ局には休みがない。 • 韓国の大学の友人との応答私：「韓国のテレビ局でインターネット上に番組を流しているところは？」回答：「インターネットを使わない局の方が珍しい」 (※ 現在は多少変化) • 放送と通信とは制度が異るだけで技術は同じ

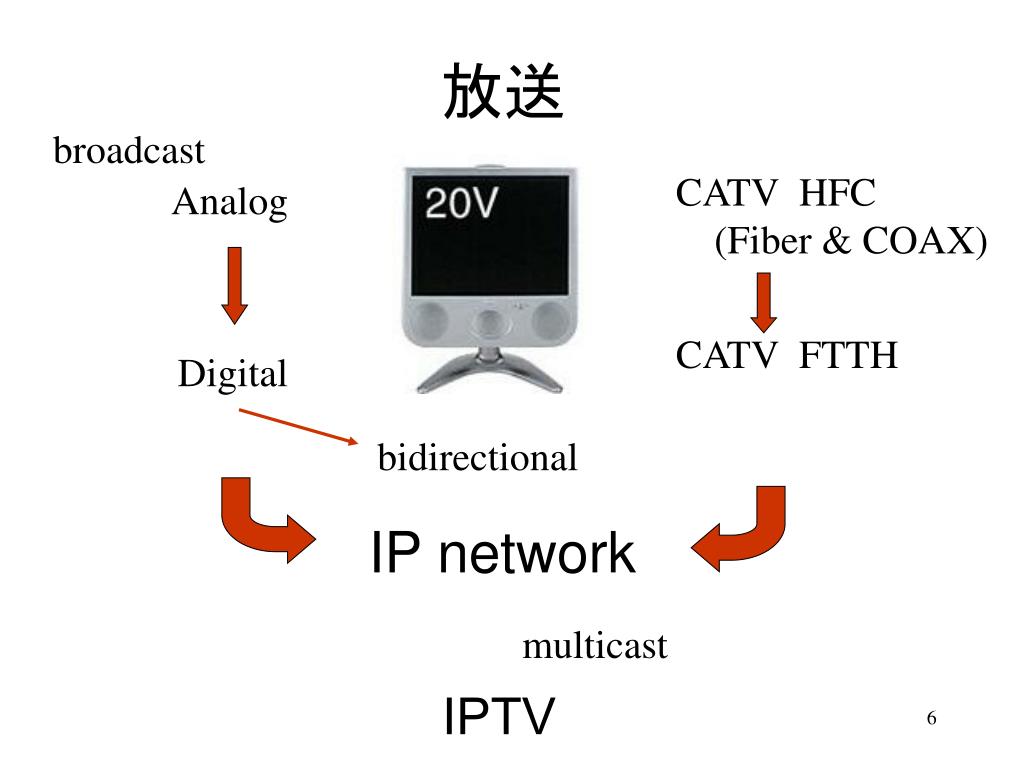

6. 放送 broadcast CATV HFC(Fiber & COAX) CATV FTTH Analog Digital bidirectional IP network multicast IPTV

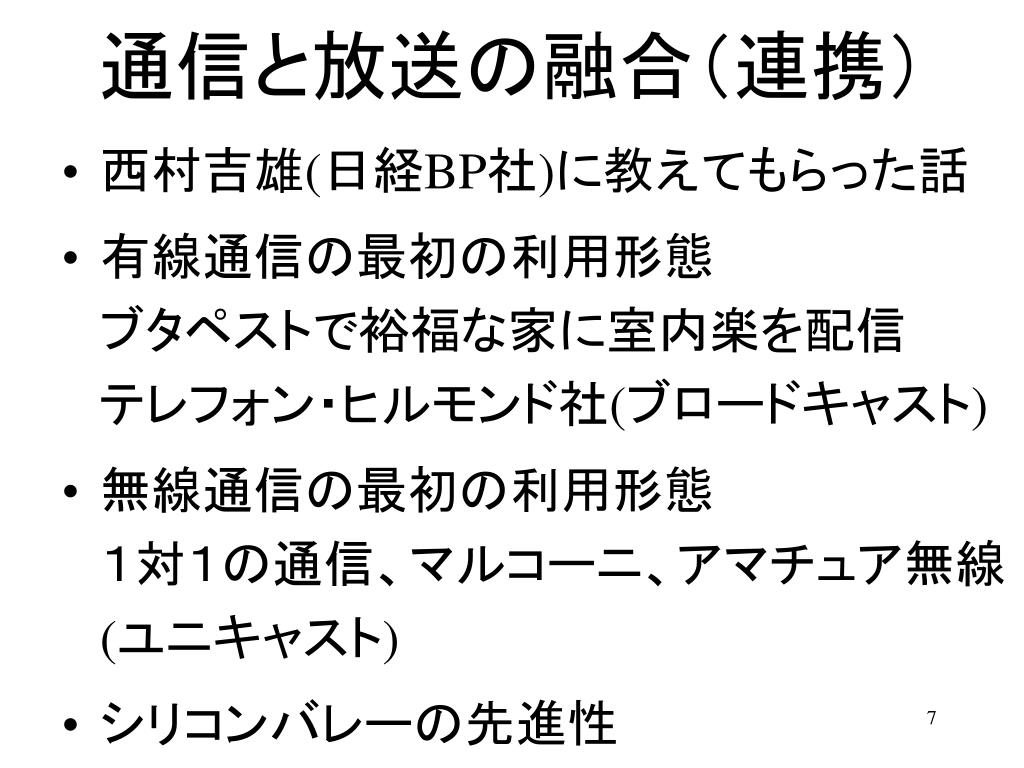

7. 通信と放送の融合（連携） • 西村吉雄(日経BP社)に教えてもらった話 • 有線通信の最初の利用形態ブタペストで裕福な家に室内楽を配信テレフォン・ヒルモンド社(ブロードキャスト) • 無線通信の最初の利用形態１対１の通信、マルコーニ、アマチュア無線(ユニキャスト) • シリコンバレーの先進性

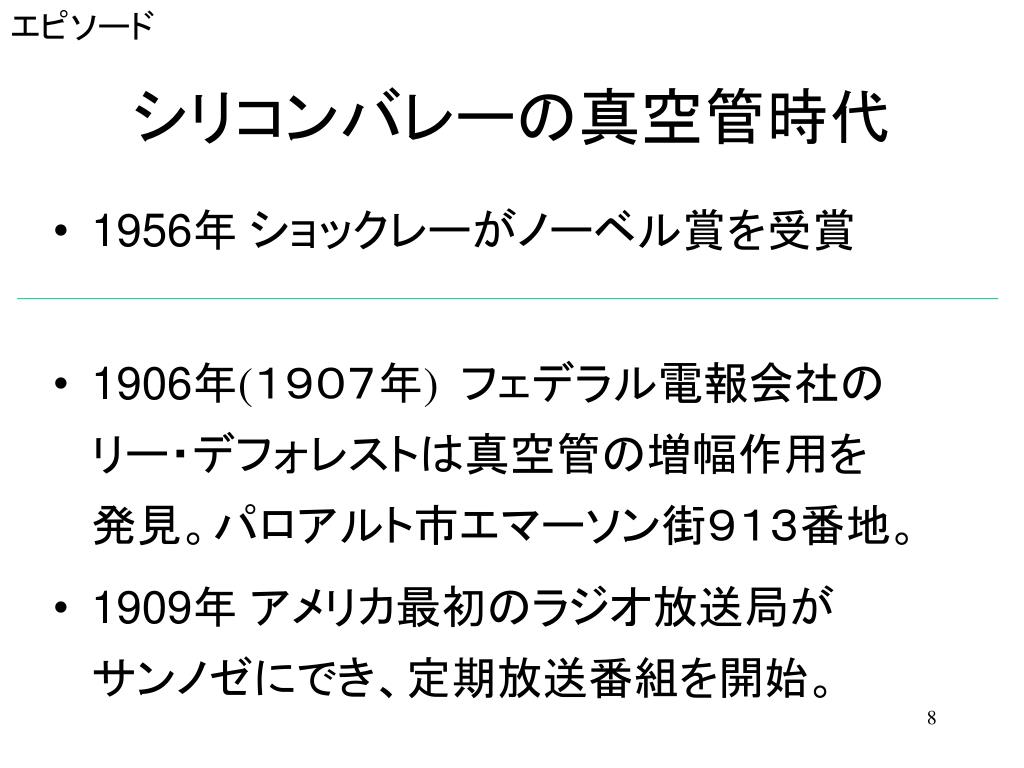

8. エピソード シリコンバレーの真空管時代 • 1956年 ショックレーがノーベル賞を受賞 • 1906年(１９０７年) フェデラル電報会社のリー・デフォレストは真空管の増幅作用を発見。パロアルト市エマーソン街９１３番地。 • 1909年 アメリカ最初のラジオ放送局がサンノゼにでき、定期放送番組を開始。

9. 電話 Modem DSU+TA (ISDN) ADSL modem ONU Analog Digital (ISDN) VoIP/SIP(ADSL) VoIP/SIP(Optical Fiber) IP network

10. 注）送話器と受話器は適宜のイラストで描いていただくのでも良いと思います。注）送話器と受話器は適宜のイラストで描いていただくのでも良いと思います。 　　ここでは電話技術の従来の本にあるような記号を使いました。 　　次の図２．２の書き方と記号を合わせておく必要があります。 受話器 送話器 送話器 受話器 図　２．１　双方向の通信には４線が必要

11. 注）トランスの巻線の部分が手書きとなっております注）トランスの巻線の部分が手書きとなっております 受話器 電話回線の インピーダンス 電話機の内部 の平衡回路 送話器 図　２．２　２線で済ませる工夫

12. 加入者A 加入者E 加入者B 加入者C 加入者D 図　２．３　５人の加入者間の通信

13. A B C D E 図　２．４　クロスバ交換機 A B C D E

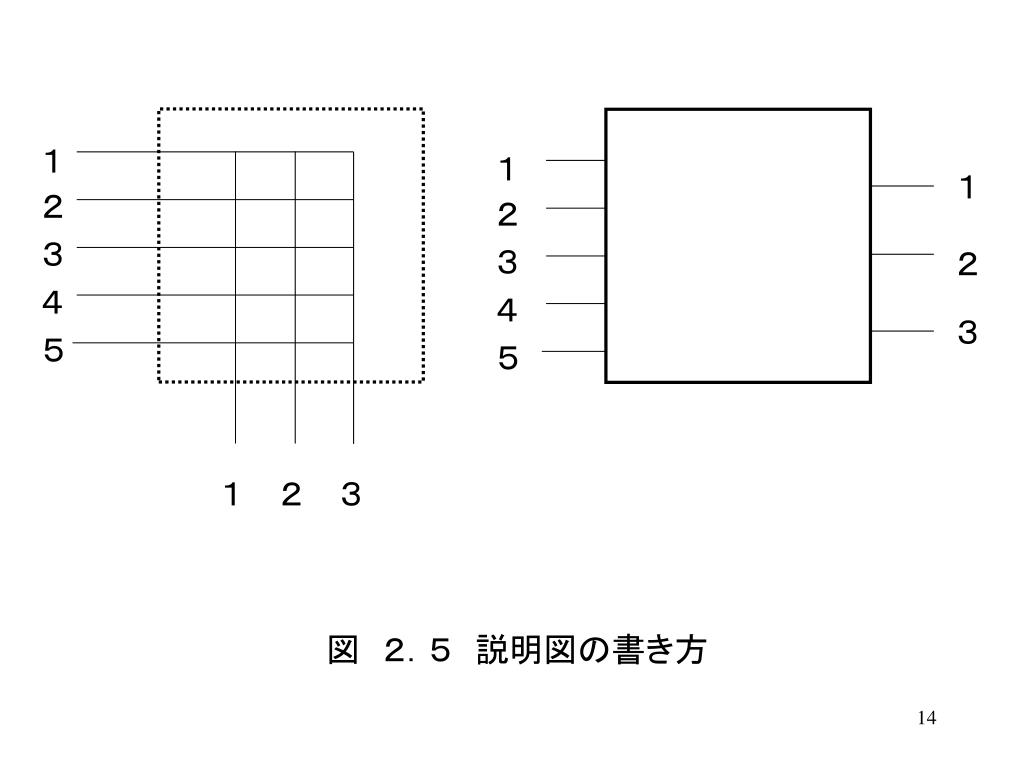

14. １ １ １ ２ ２ ３ ３ ２ ４ ４ ３ ５ ５ １ ２ ３ 図　２．５　説明図の書き方

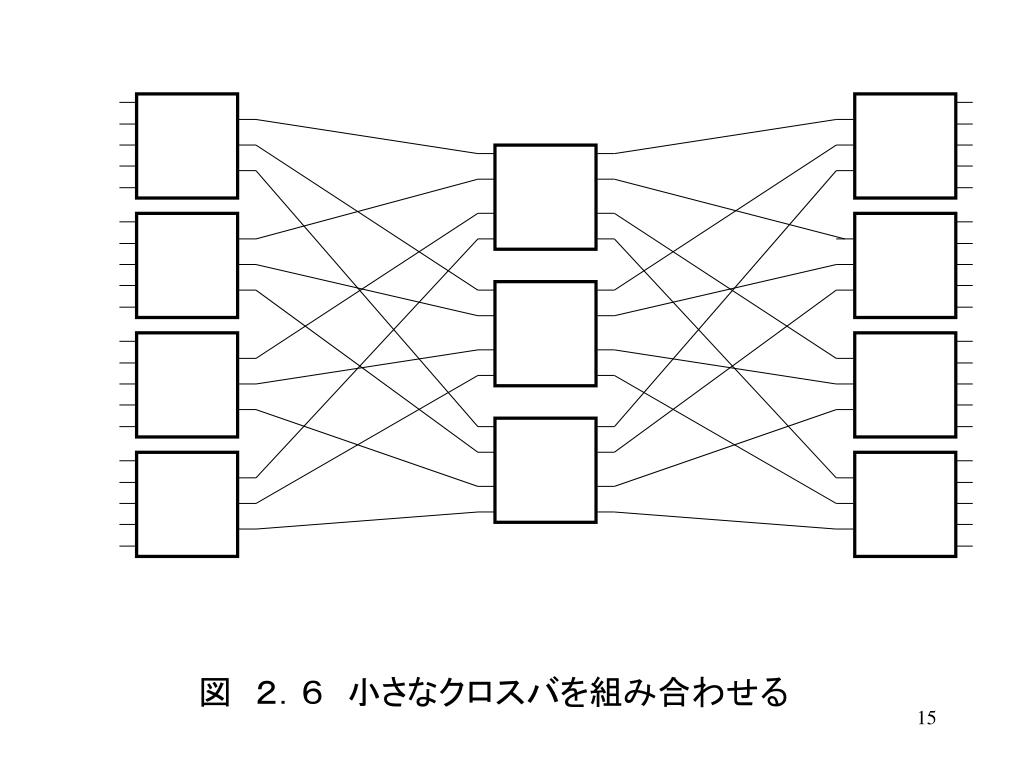

15. 図　２．６　小さなクロスバを組み合わせる

16. 電話：　内外のインフラ系電気通信事業者のオールＩＰ化に向けた取組み　　　総務省資料電話：　内外のインフラ系電気通信事業者のオールＩＰ化に向けた取組み　　　総務省資料 ○　我が国では、ＮＴＴ、ＫＤＤＩをはじめとして、我が国の固定系通信インフラ事業者が、ネットワークのオールＩＰ化に向けた取り組みを開始。 ○　諸外国においても、例えば英国のＢＴ（ブリティッシュ･テレコム）が固定電話網のＩＰ化計画を発表した他、米国、ドイツ、韓国等においても、電気通信事業者のＩＰ化、ブロードバンド化に向けた計画を作成している。 米国における光化の動向 ○アクセス回線はＢ－ＰＯＮにより、ＷＤＭで通信と放送を多重化して提供。将来はＧＥ－ＰＯＮ化を予定。 ○ＶｏＤサービスは、ハイビジョン映像を７Ｍｂｐｓの帯域を利用してＩＰ配信。 ○ＰＯＴＳインターフェースを、１加入者あたり２回線を用意。 ○映像と音声を統合したサービスを提供。 ○放送とＶｏＤサービスを全てＩＰベースで提供。 ＢＴの「２１ＣＮ」計画の新ネットワーク 　　　（出所）ＢＴ資料

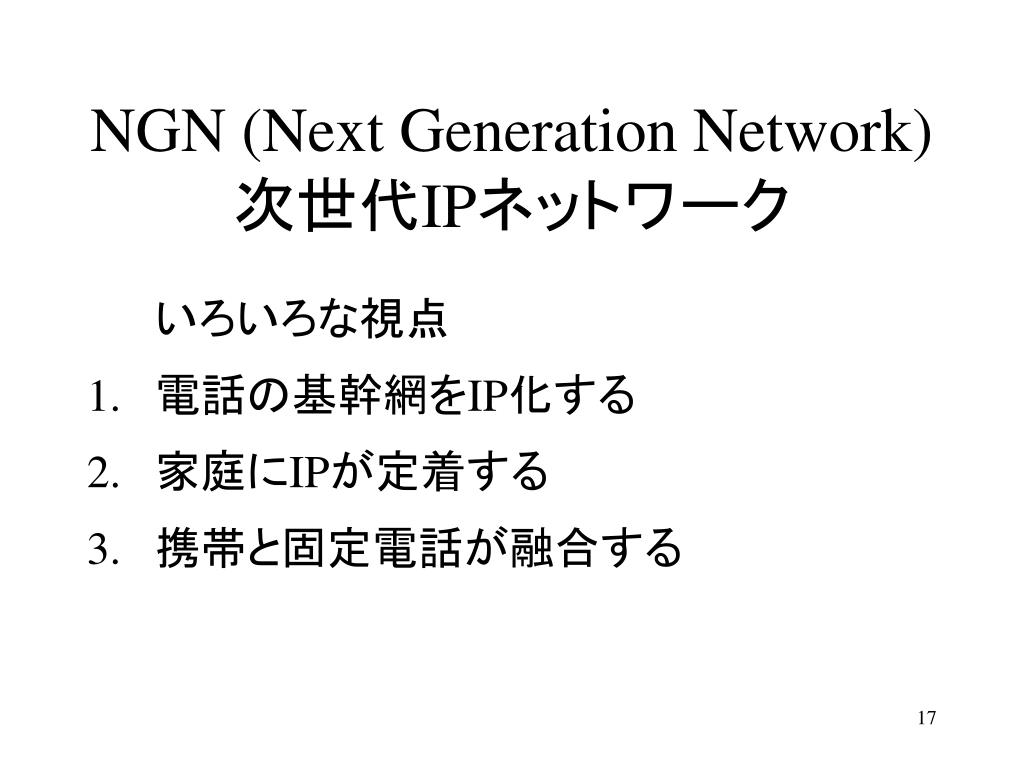

17. NGN (Next Generation Network)次世代IPネットワーク いろいろな視点 • 電話の基幹網をIP化する • 家庭にIPが定着する • 携帯と固定電話が融合する

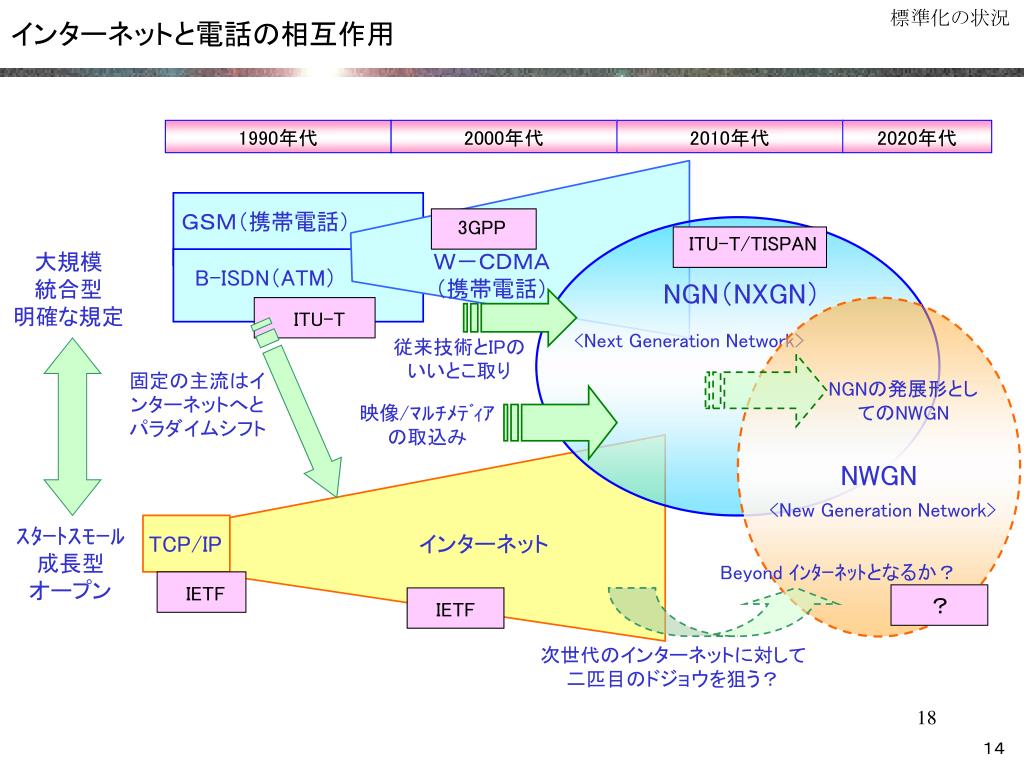

18. 標準化の状況 インターネットと電話の相互作用 1990年代 2000年代 2010年代 2020年代 ＧＳＭ（携帯電話） 3GPP ITU-T/TISPAN Ｗ－ＣＤＭＡ（携帯電話） 大規模 統合型 明確な規定 B-ISDN（ATM） NGN（NXGN） ITU-T <Next Generation Network> 従来技術とIPの いいとこ取り 固定の主流はインターネットへとパラダイムシフト NGNの発展形としてのNWGN 映像/ﾏﾙﾁﾒﾃﾞｨｱ の取込み NWGN <New Generation Network> ｽﾀｰﾄｽﾓｰﾙ 成長型 オープン TCP/IP インターネット Beyond ｲﾝﾀｰﾈｯﾄとなるか？ IETF ？ IETF 次世代のインターネットに対して 二匹目のドジョウを狙う？ １４

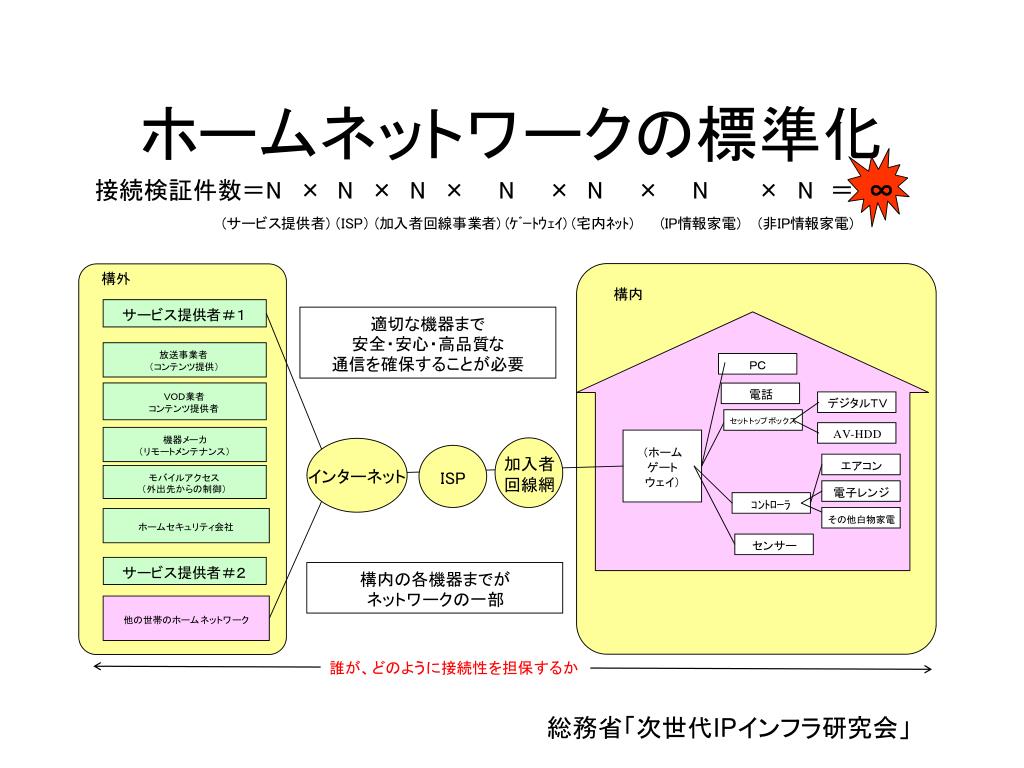

19. ホームネットワークの標準化 総務省「次世代IPインフラ研究会」

20. 誰が機器の保守をするのか • ホームネットワークと個人情報信用できる相手（認証が不可欠） 総務省「次世代IPインフラ研究会」

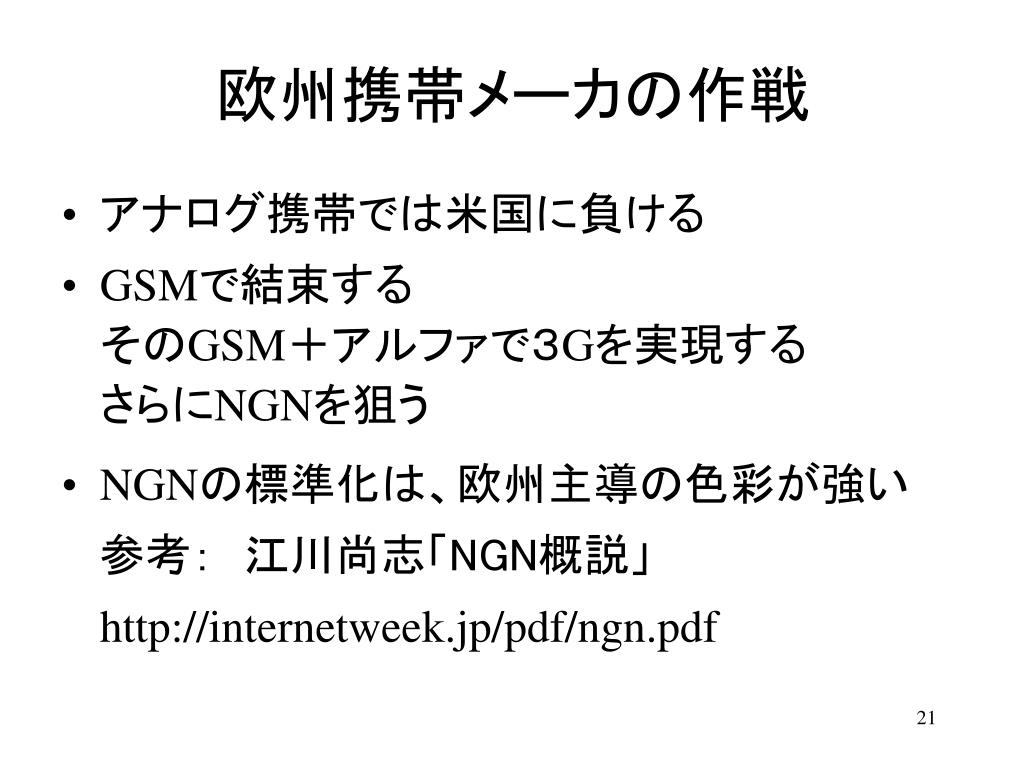

21. 欧州携帯メーカの作戦 • アナログ携帯では米国に負ける • GSMで結束するそのGSM＋アルファで３Gを実現するさらにNGNを狙う • NGNの標準化は、欧州主導の色彩が強い参考：　江川尚志「NGN概説」http://internetweek.jp/pdf/ngn.pdf

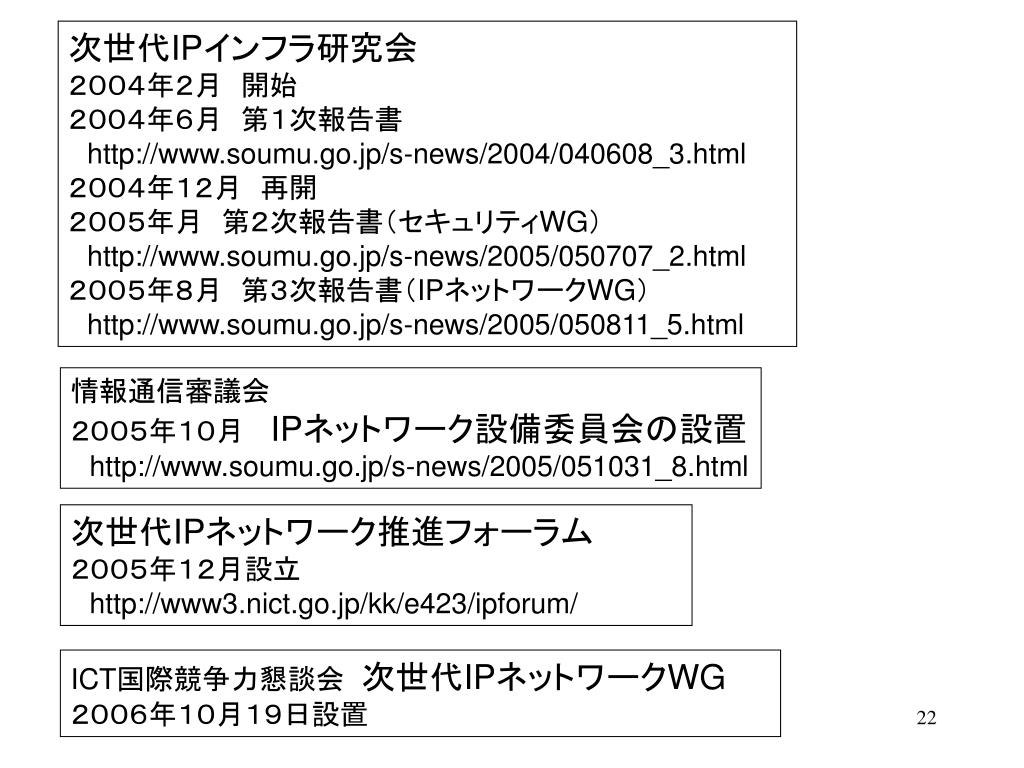

22. 次世代IPインフラ研究会 ２００４年２月　開始 ２００４年６月　第１次報告書 http://www.soumu.go.jp/s-news/2004/040608_3.html ２００４年１２月　再開 ２００５年月　第２次報告書（セキュリティWG） http://www.soumu.go.jp/s-news/2005/050707_2.html ２００５年８月　第３次報告書（IPネットワークWG） http://www.soumu.go.jp/s-news/2005/050811_5.html 情報通信審議会 ２００５年１０月　 IPネットワーク設備委員会の設置 http://www.soumu.go.jp/s-news/2005/051031_8.html 次世代IPネットワーク推進フォーラム ２００５年１２月設立 http://www3.nict.go.jp/kk/e423/ipforum/ ICT国際競争力懇談会次世代IPネットワークWG２００６年１０月１９日設置

23. IPによるデジタル統合 • 昔の夢：ISDNという用語は正しかったIntegrated Services Digital Network • ブロードバンドという用語にも先進性があった • 今ではデジタル統合のベースはIPと思われている • これまでのIPの応用はTCP

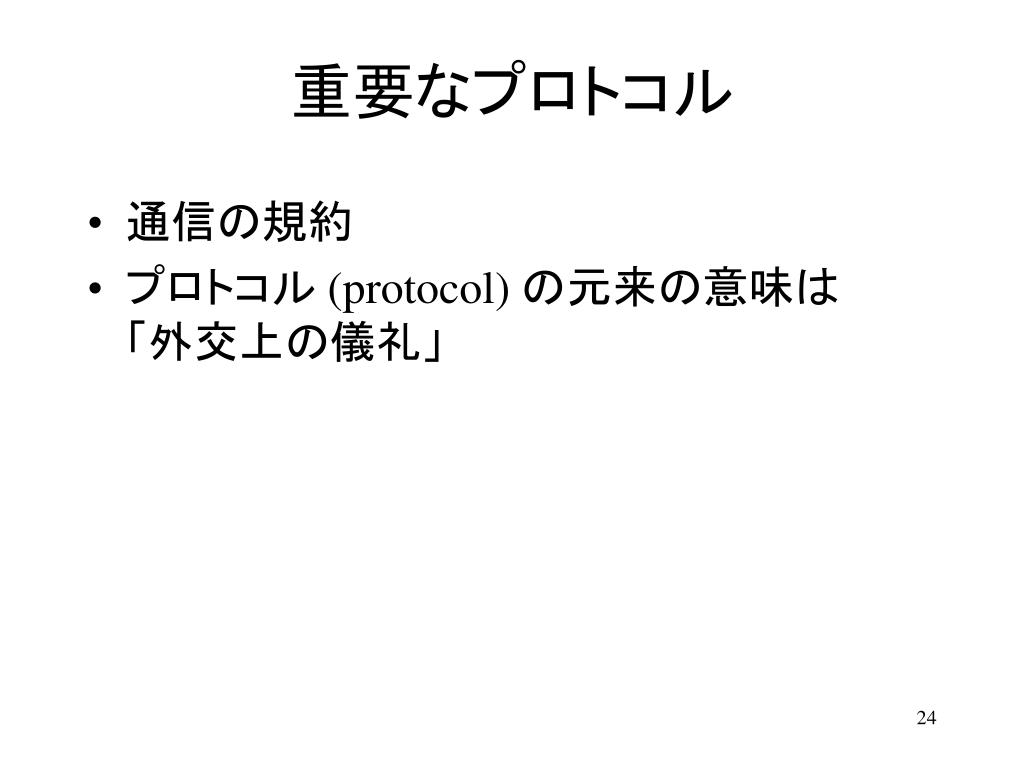

24. 重要なプロトコル • 通信の規約 • プロトコル (protocol) の元来の意味は「外交上の儀礼」

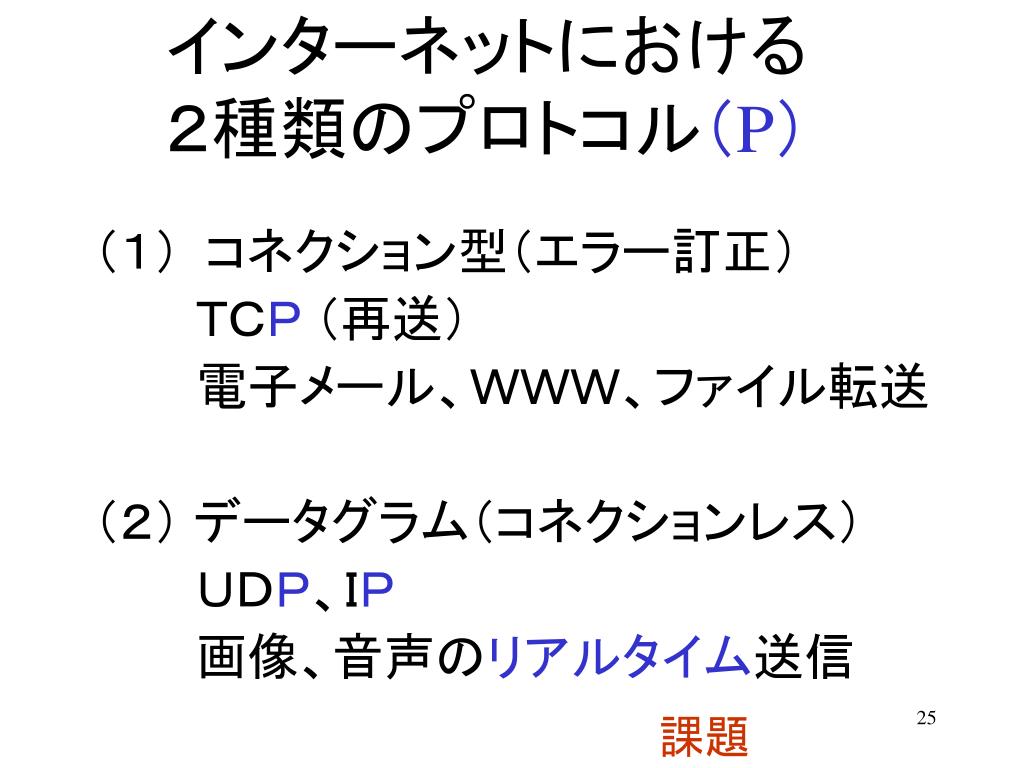

25. インターネットにおける２種類のプロトコル（P）インターネットにおける２種類のプロトコル（P） • （１） コネクション型（エラー訂正） • ＴＣＰ （再送） • 電子メール、ＷＷＷ、ファイル転送 • （２） データグラム（コネクションレス） • ＵＤＰ、ＩＰ • 画像、音声のリアルタイム送信 課題

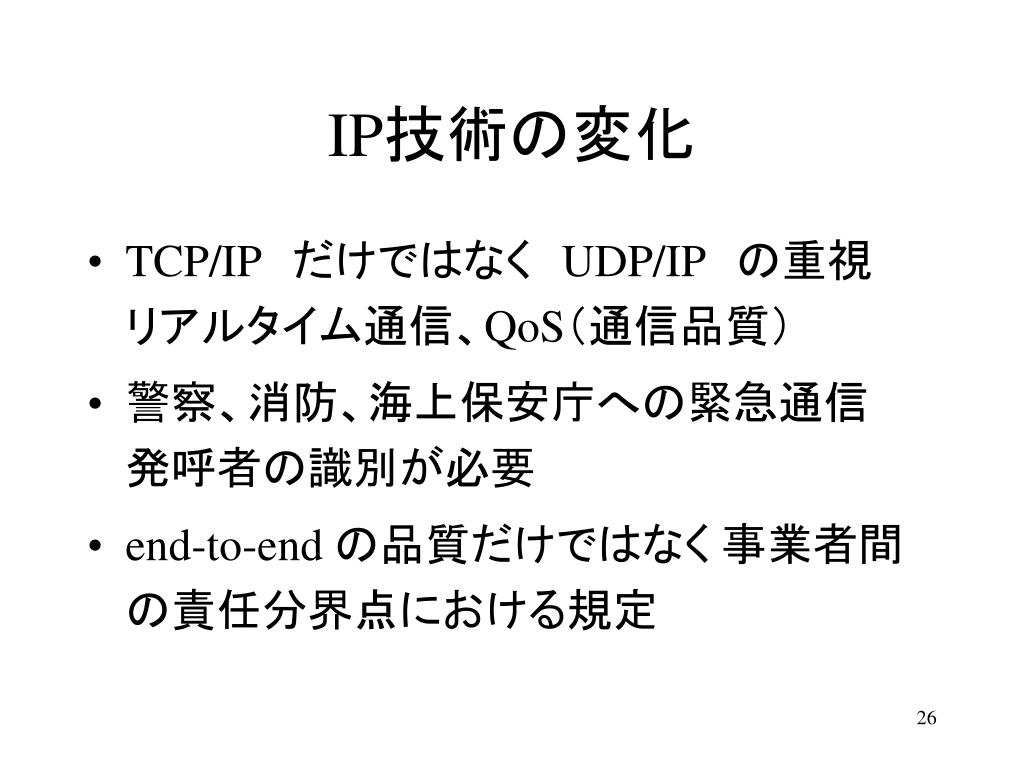

26. IP技術の変化 • TCP/IP　だけではなく　UDP/IP　の重視リアルタイム通信、QoS（通信品質） • 警察、消防、海上保安庁への緊急通信発呼者の識別が必要 • end-to-end の品質だけではなく 事業者間の責任分界点における規定

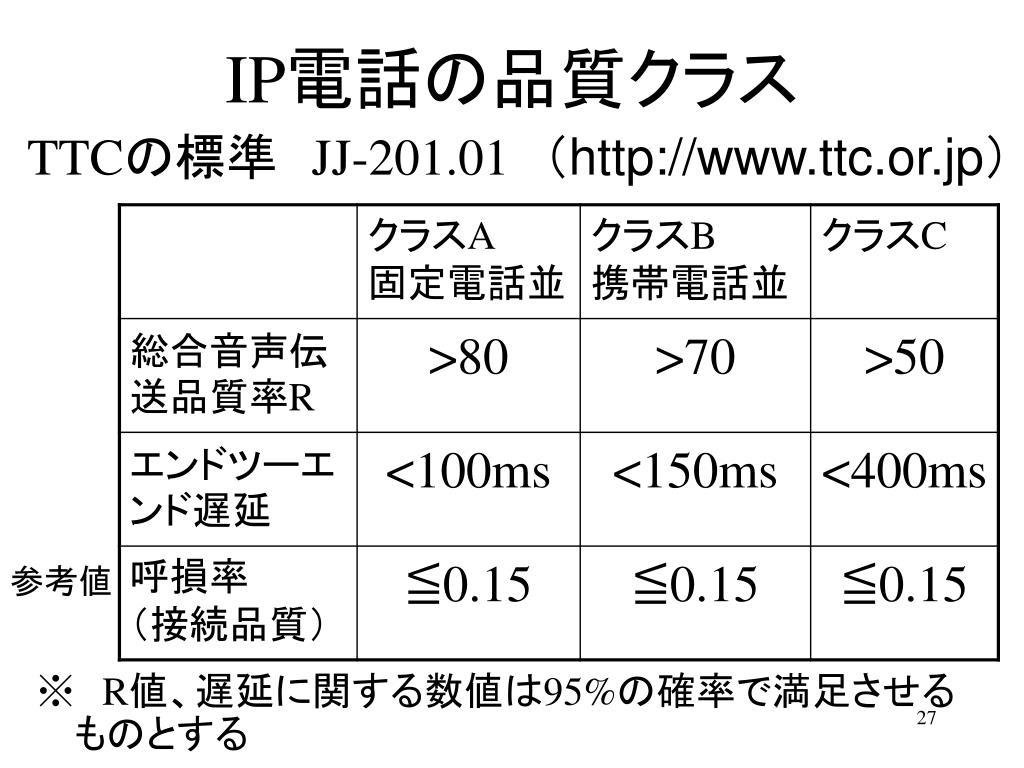

27. IP電話の品質クラス TTCの標準　JJ-201.01（http://www.ttc.or.jp） ※R値、遅延に関する数値は95%の確率で満足させる　ものとする 参考値

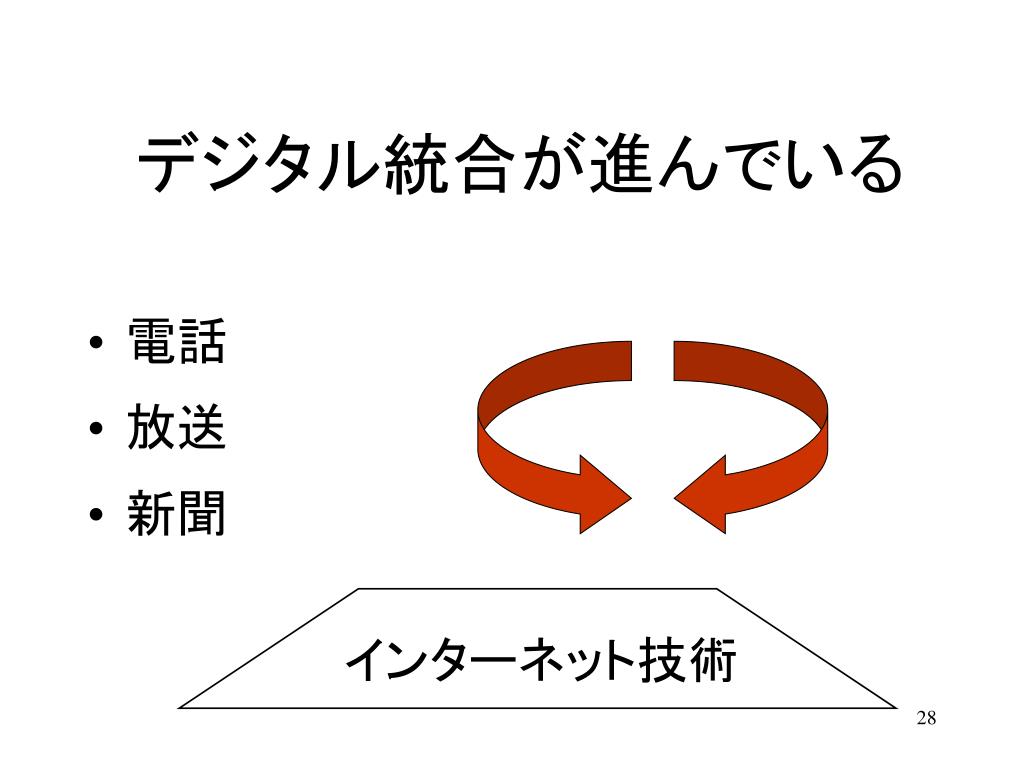

28. デジタル統合が進んでいる • 電話 • 放送 • 新聞 インターネット技術

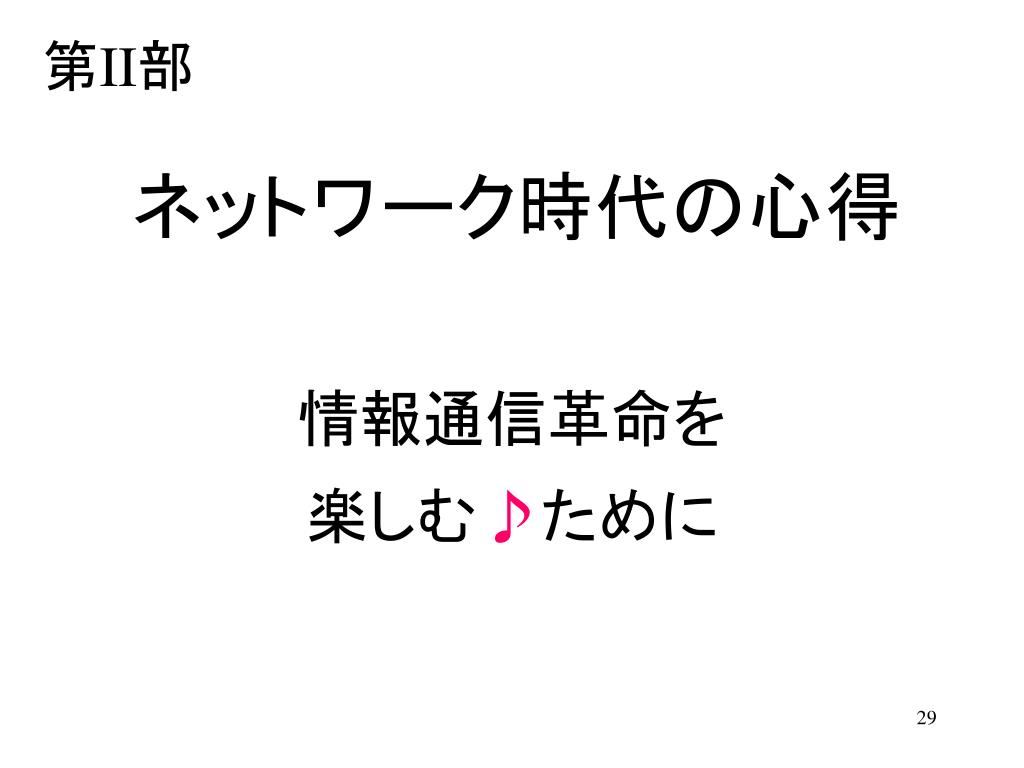

29. 第II部 情報通信革命を楽しむ♪ために ネットワーク時代の心得

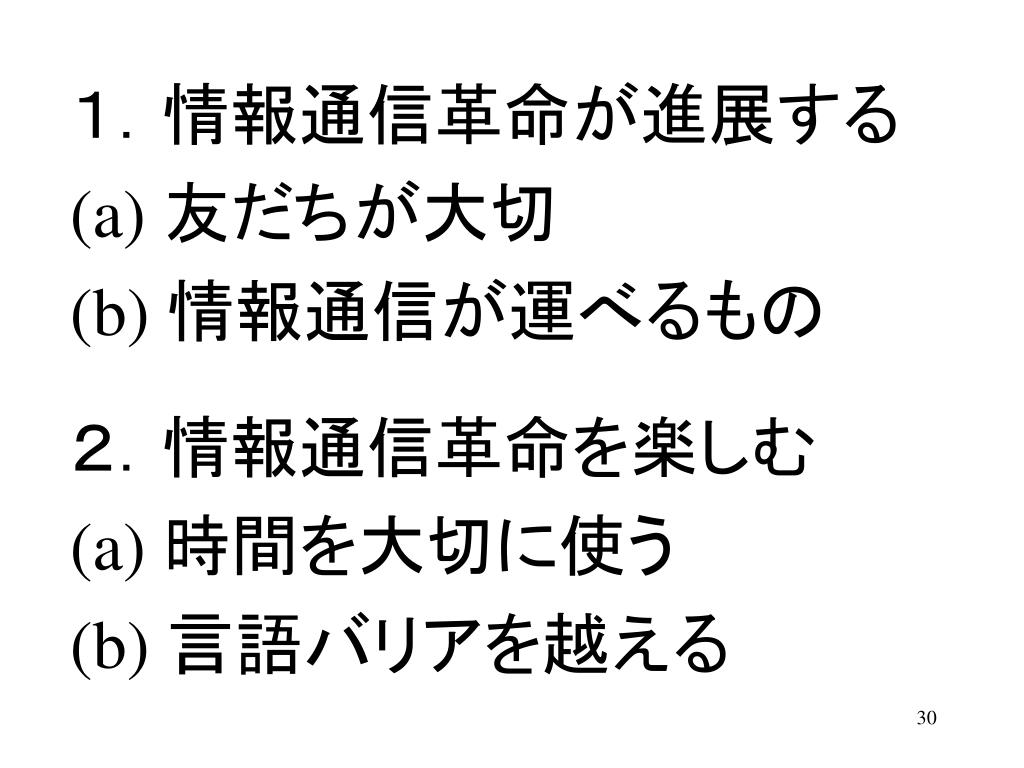

30. １．情報通信革命が進展する • 友だちが大切 • 情報通信が運べるもの • ２．情報通信革命を楽しむ • 時間を大切に使う • 言語バリアを越える

31. １．情報通信革命が進展する • 友だちが大切 • 情報通信が運べるもの • ２．情報通信革命を楽しむ • 時間を大切に使う • 言語バリアを越える

32. １(a) 友達が大切 • ネットワーク社会では個人が自立できるこれは正しい，ただし孤立するのではない • ネットワーク社会 → オタク → 孤独は誤ったイメージ • 情報通信革命は産業革命の第二段。時代のキーワードは「分業」

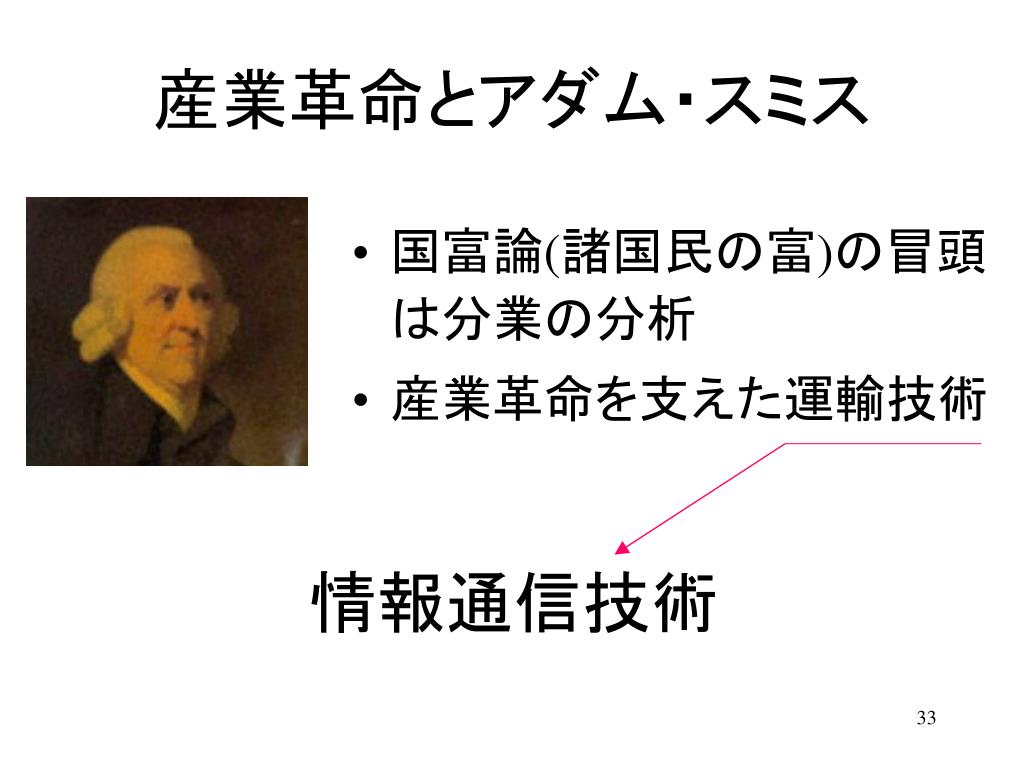

33. 産業革命とアダム・スミス • 国富論(諸国民の富)の冒頭は分業の分析 • 産業革命を支えた運輸技術 情報通信技術

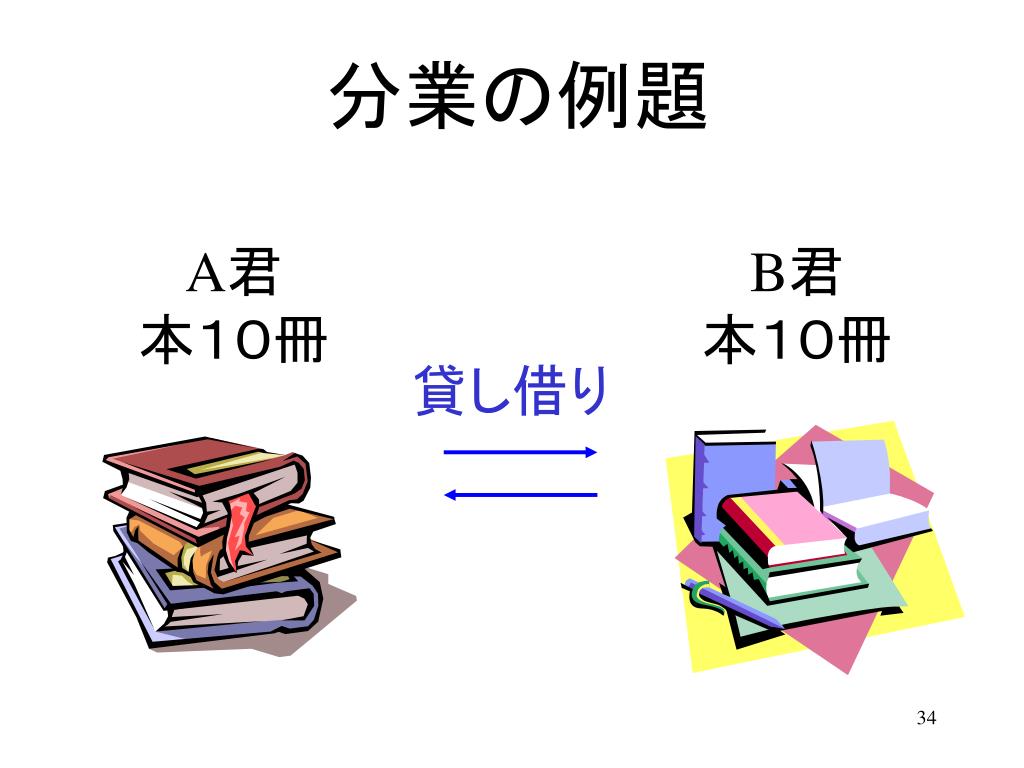

34. 分業の例題 A君 本１０冊 B君 本１０冊 貸し借り

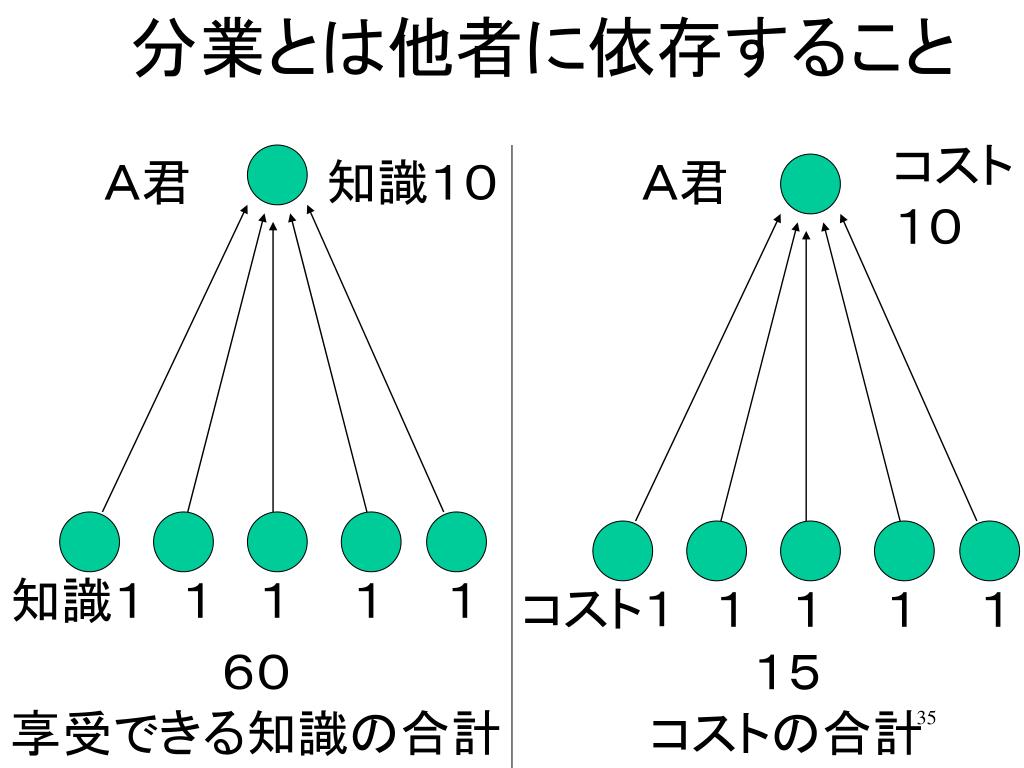

35. 分業とは他者に依存すること コスト１０ Ａ君 知識１０ Ａ君 知識１ １ １ １ １ コスト１ １ １ １ １ ６０ 享受できる知識の合計 １５ コストの合計

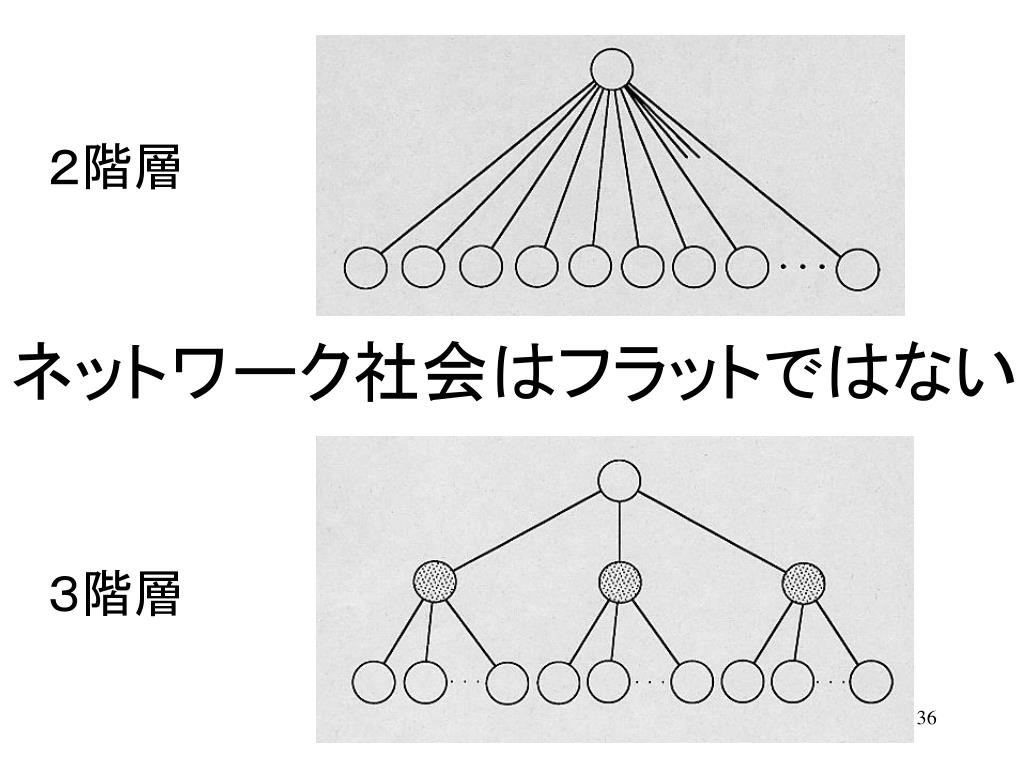

36. ２階層 ネットワーク社会はフラットではない ３階層

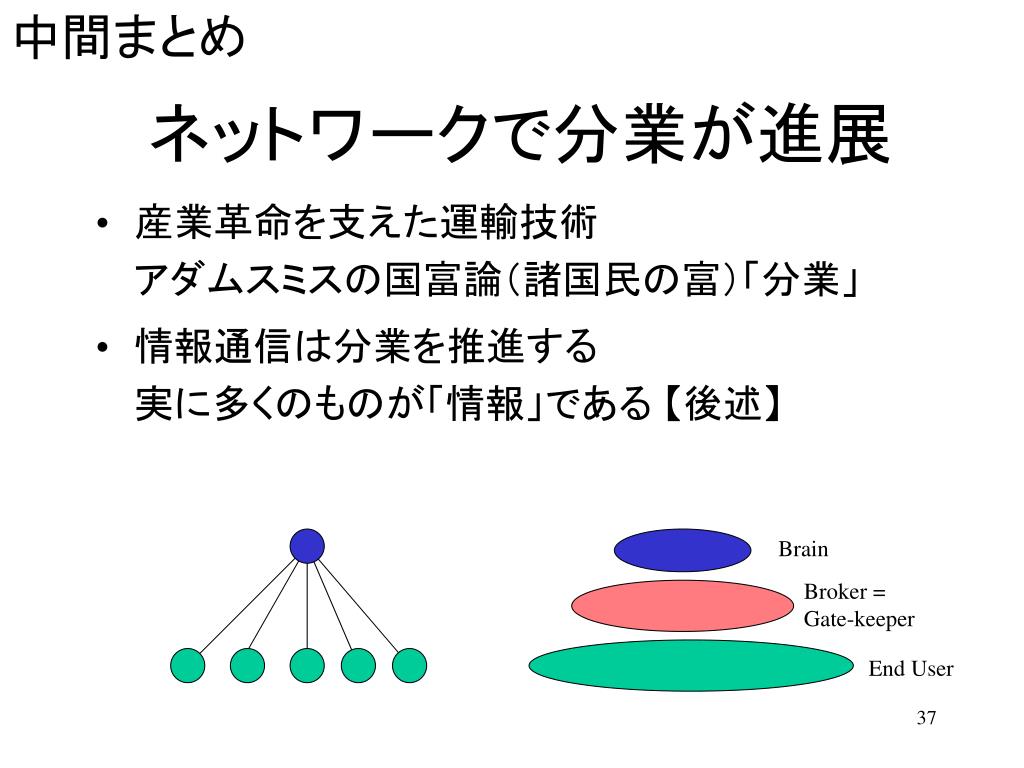

37. 中間まとめ ネットワークで分業が進展 • 産業革命を支えた運輸技術アダムスミスの国富論（諸国民の富）「分業」 • 情報通信は分業を推進する実に多くのものが「情報」である 【後述】 Brain Broker =Gate-keeper End User

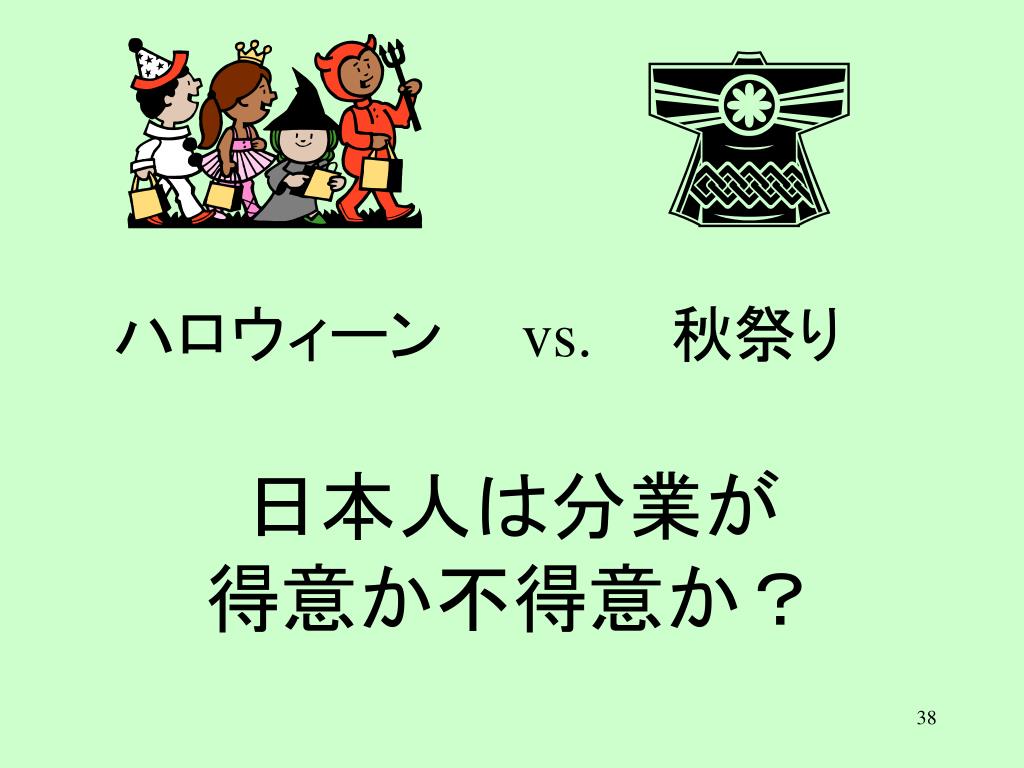

38. 日本人は分業が得意か不得意か？ ハロウィーン vs. 秋祭り

39. ネットワークの特質 • 向こう側に友達が必要ネットワークには赤の他人も存在友達　⇔　馬の骨 セキュリティ問題 friends network

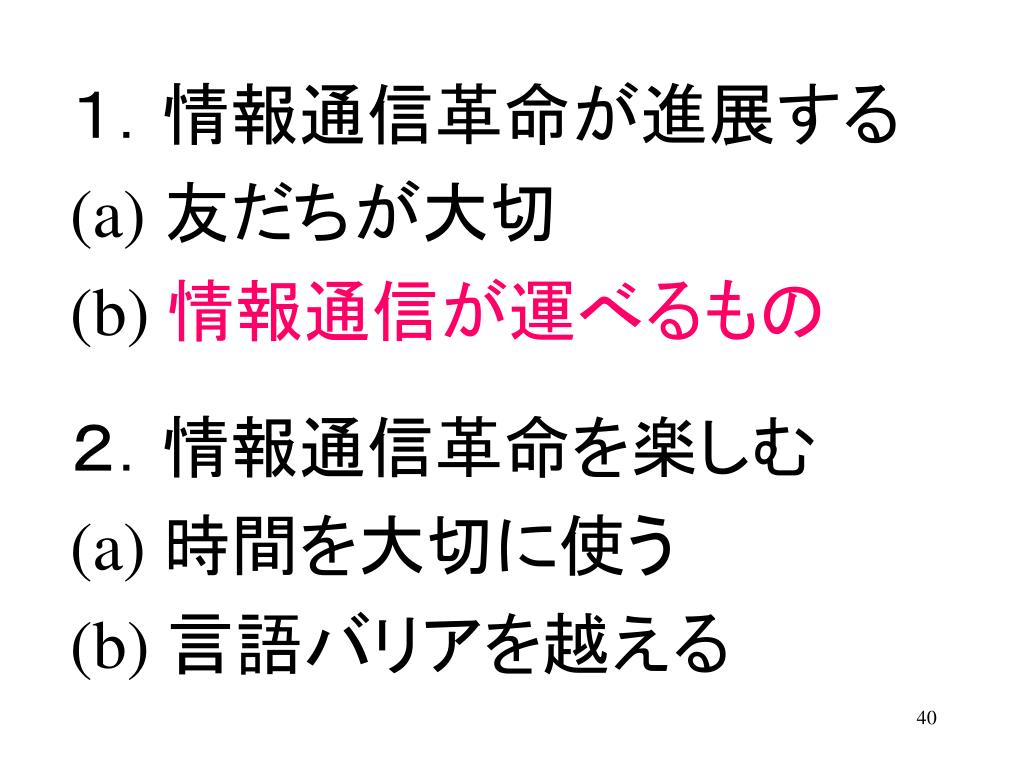

40. １．情報通信革命が進展する • 友だちが大切 • 情報通信が運べるもの • ２．情報通信革命を楽しむ • 時間を大切に使う • 言語バリアを越える

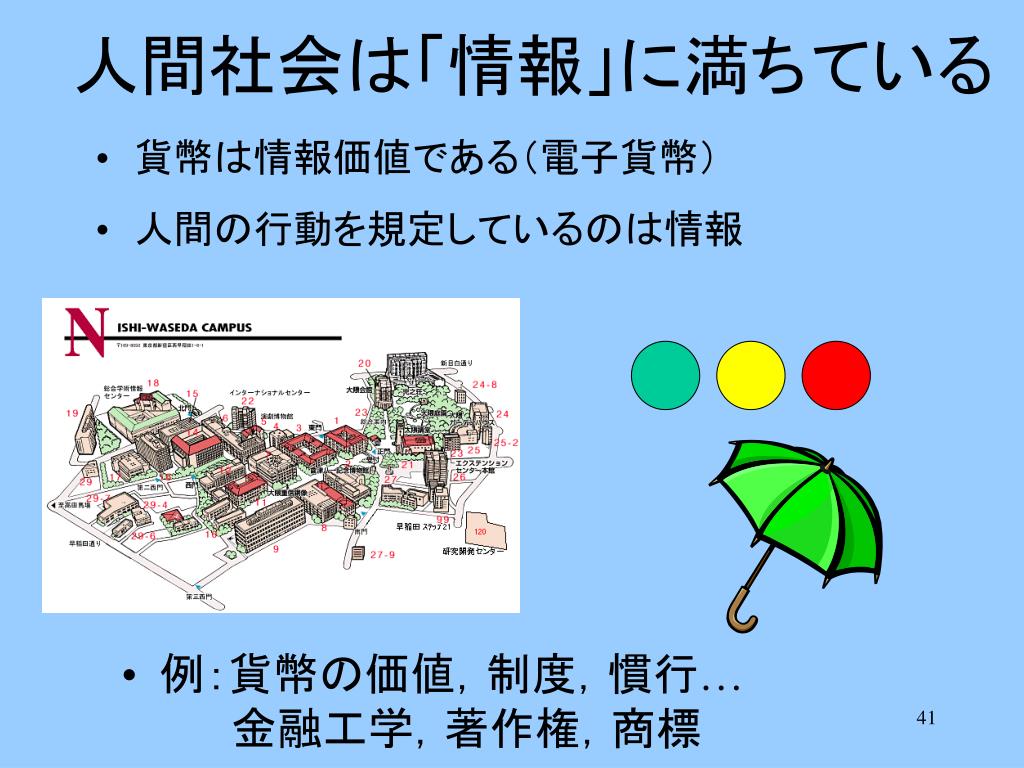

41. 人間社会は「情報」に満ちている • 貨幣は情報価値である（電子貨幣） • 人間の行動を規定しているのは情報 • 例：貨幣の価値，制度，慣行…　　 金融工学，著作権，商標

42. 情報通信は何を運ぶか • 物質・エネルギーの交換，情報の交換特に情報の重要性に注目 • 人間社会は情報の交換によって成立個人は独立の存在ではない（例外）：Robinson Crusoe • パソコンを使わなくても，インターネットでなくても，人間は情報を絶えず交換してきた（会話，手紙，電話，物語）

43. 個人としての人間はとても弱い • 走れば犬に負ける • 力では馬に負ける 岩波講座インターネット第２巻「学習の手引き」 p.xvi

44. 人間社会の一体感 哲学者パスカルBlaise Pascal (1623—1662) 『パンセと小品集』 真空論序言 「一人一人の人間が日々に学問に進歩するのみでなく，全体としての人類が，宇宙が老いていくにつれてたえず前進するのである．」 http://www-groups.dcs.st-and.ac.uk/~history/PictDisplay/Pascal.html

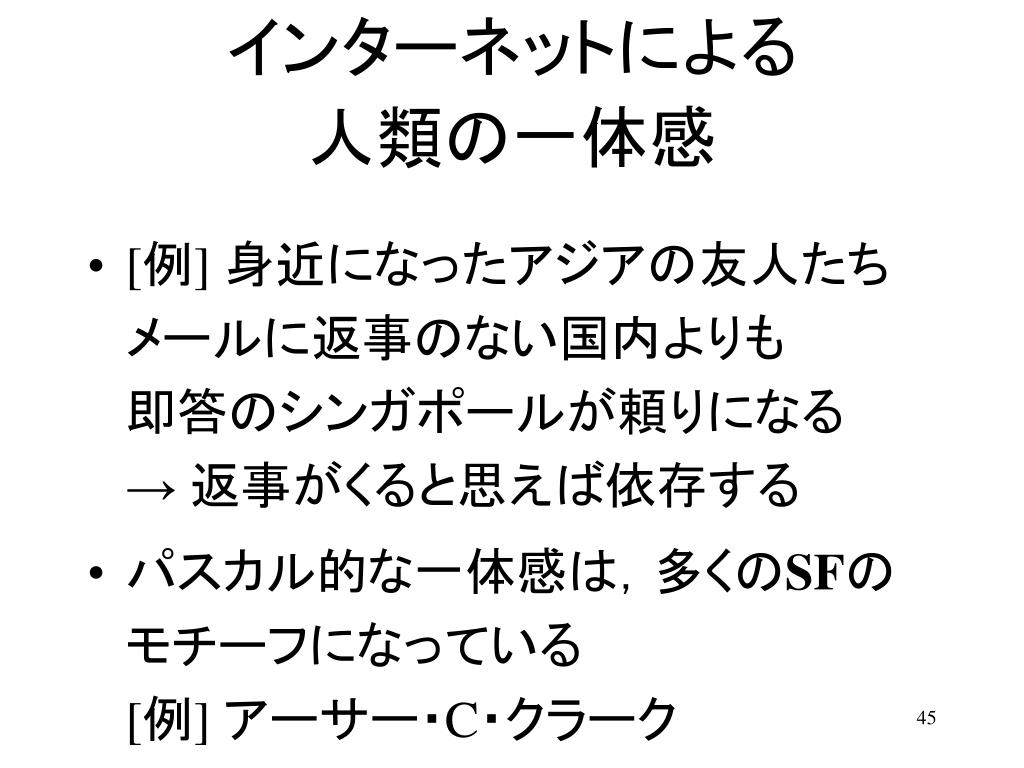

45. インターネットによる人類の一体感 • [例] 身近になったアジアの友人たちメールに返事のない国内よりも即答のシンガポールが頼りになる→ 返事がくると思えば依存する • パスカル的な一体感は，多くのSFのモチーフになっている[例] アーサー・C・クラーク

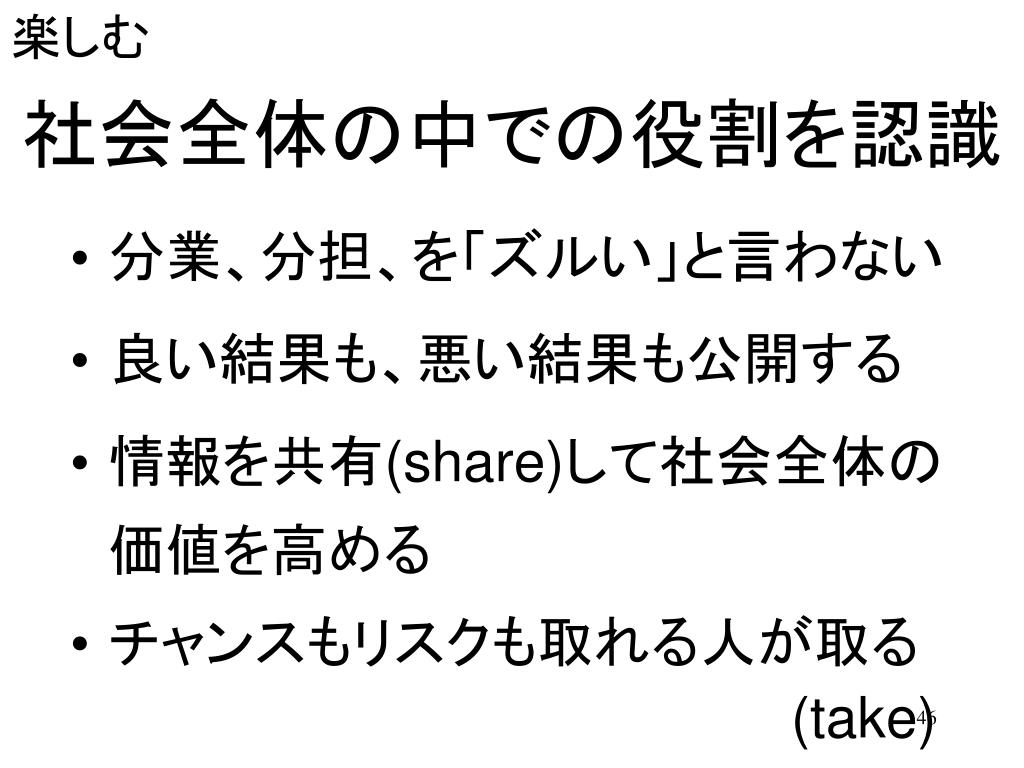

46. 楽しむ 社会全体の中での役割を認識 • 分業、分担、を「ズルい」と言わない • 良い結果も、悪い結果も公開する • 情報を共有(share)して社会全体の価値を高める • チャンスもリスクも取れる人が取る(take)

47. １．情報通信革命が進展する • 友だちが大切 • 情報通信が運べるもの • ２．情報通信革命を楽しむ • 時間を大切に使う • 言語バリアを越える

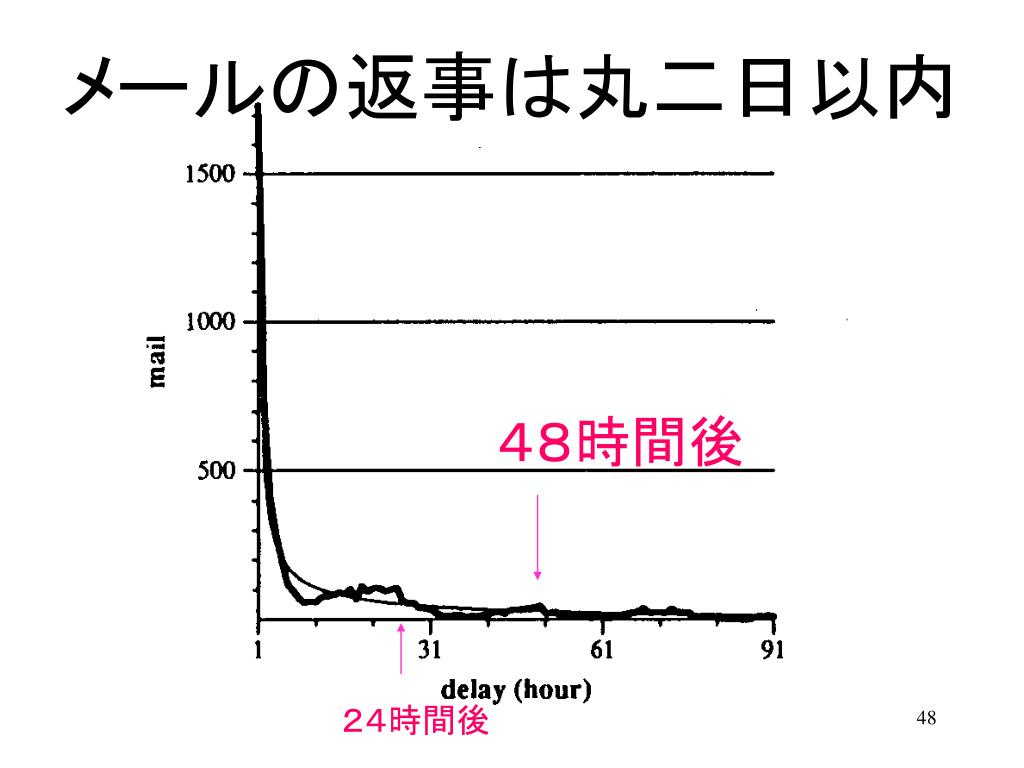

48. メールの返事は丸二日以内 ４８時間後 ２４時間後

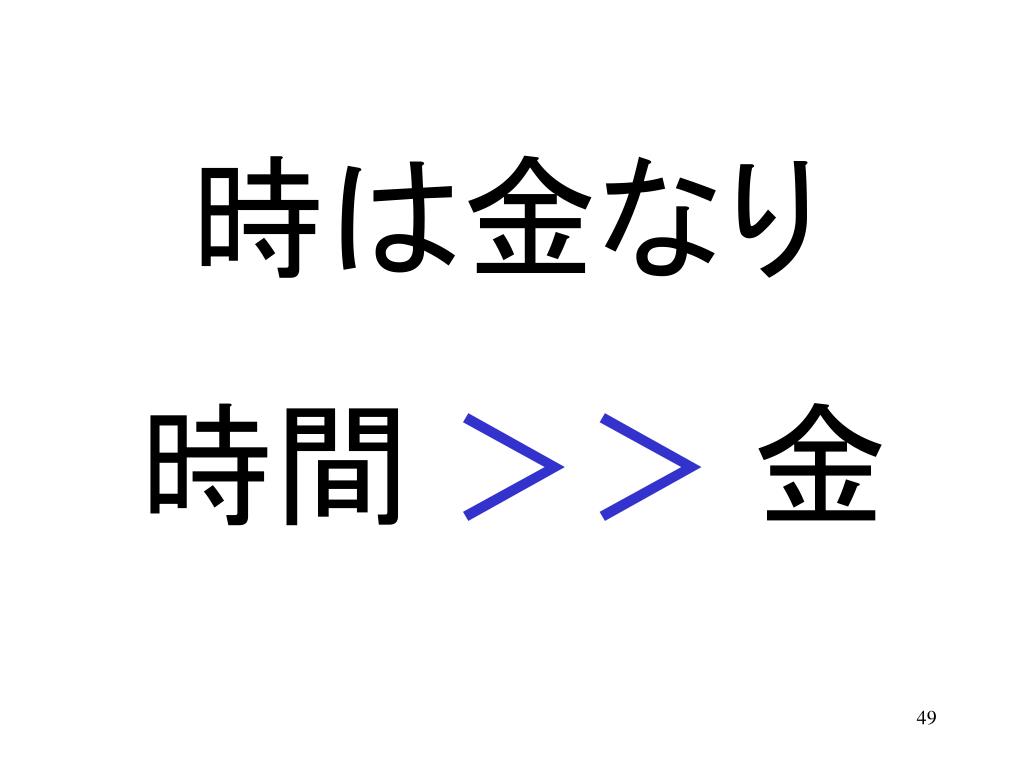

49. 時は金なり 時間 ＞＞ 金

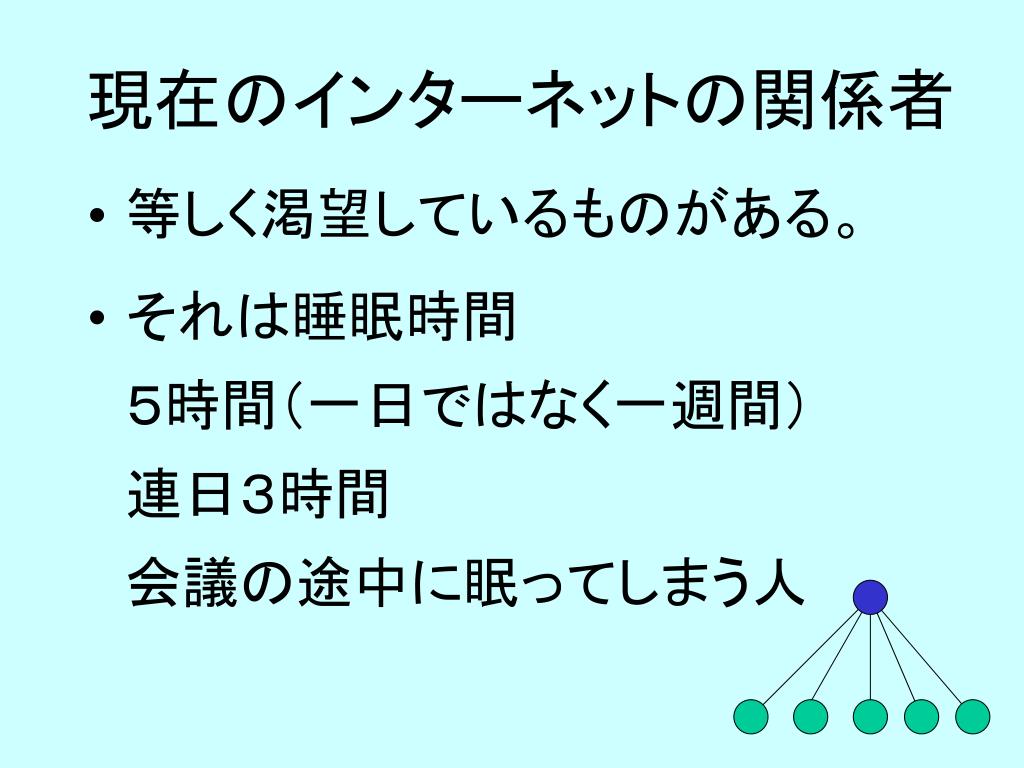

50. 現在のインターネットの関係者 • 等しく渇望しているものがある。 • それは睡眠時間５時間（一日ではなく一週間）連日３時間会議の途中に眠ってしまう人
