  1. 手持移动终端诊断及维修入门 第九章 手持移动终端中的IC

  2. 回顾 • 二极管器件的特性原理、分类及检测等； • 三极管器件的特性原理、分类及检测等； • 场效应管器件的特性原理、分类及其特点等。

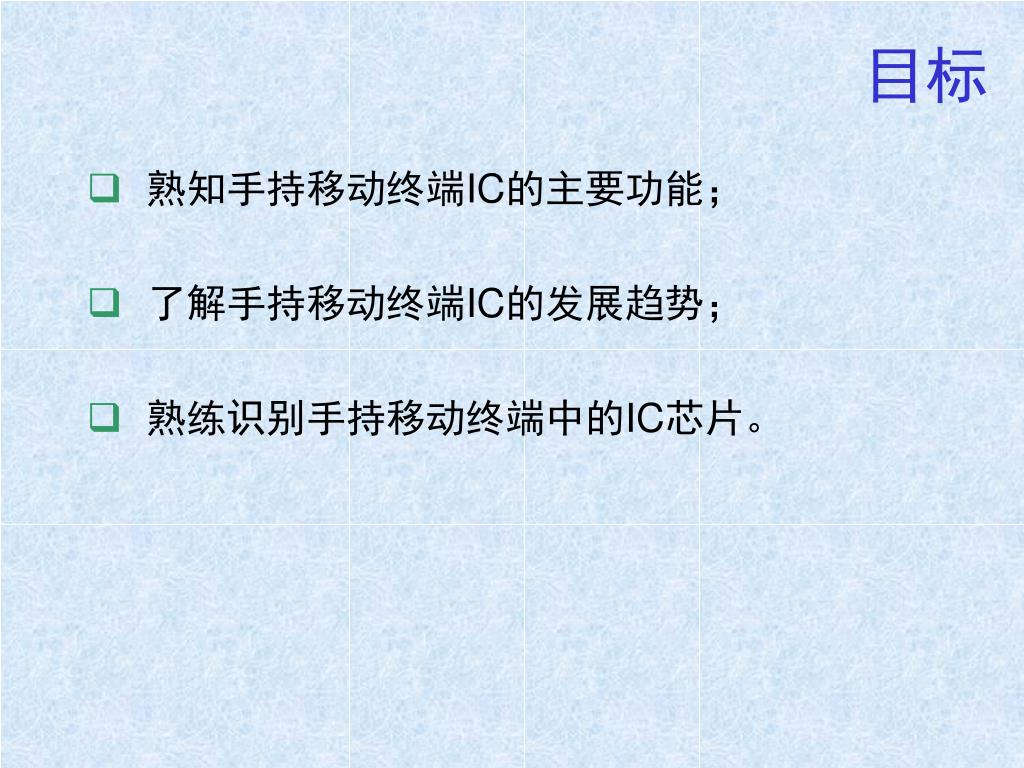

  3. 目标 • 熟知手持移动终端IC的主要功能； • 了解手持移动终端IC的发展趋势； • 熟练识别手持移动终端中的IC芯片。

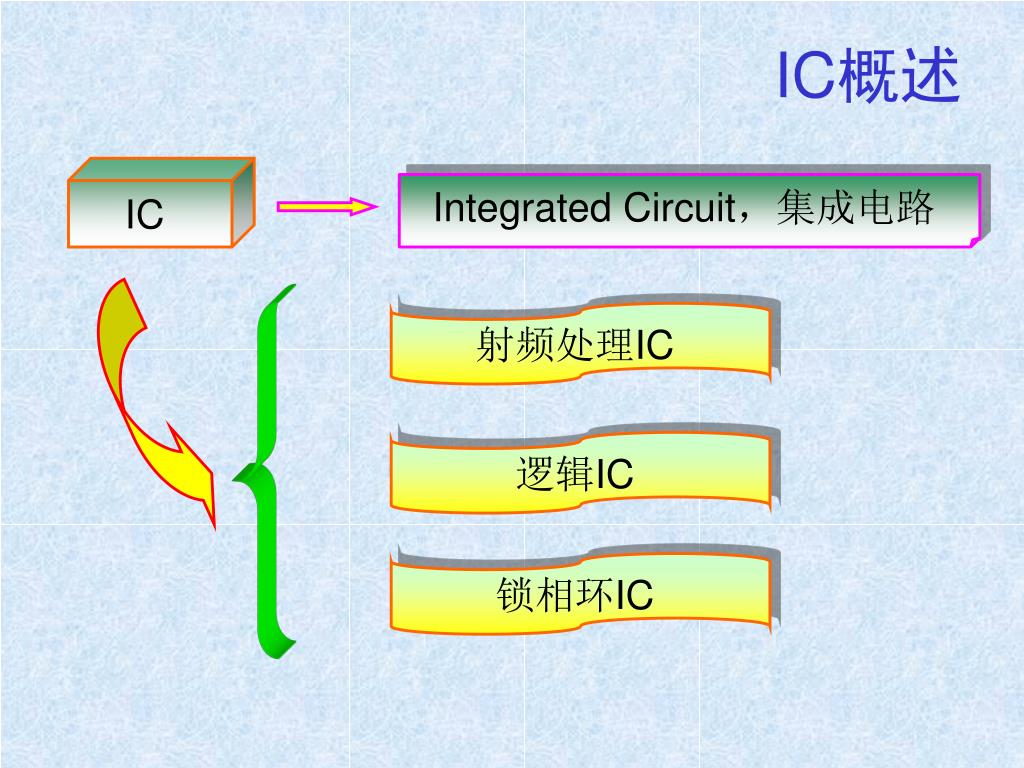

  4. IC概述 IC Integrated Circuit，集成电路 射频处理IC 逻辑IC 锁相环IC

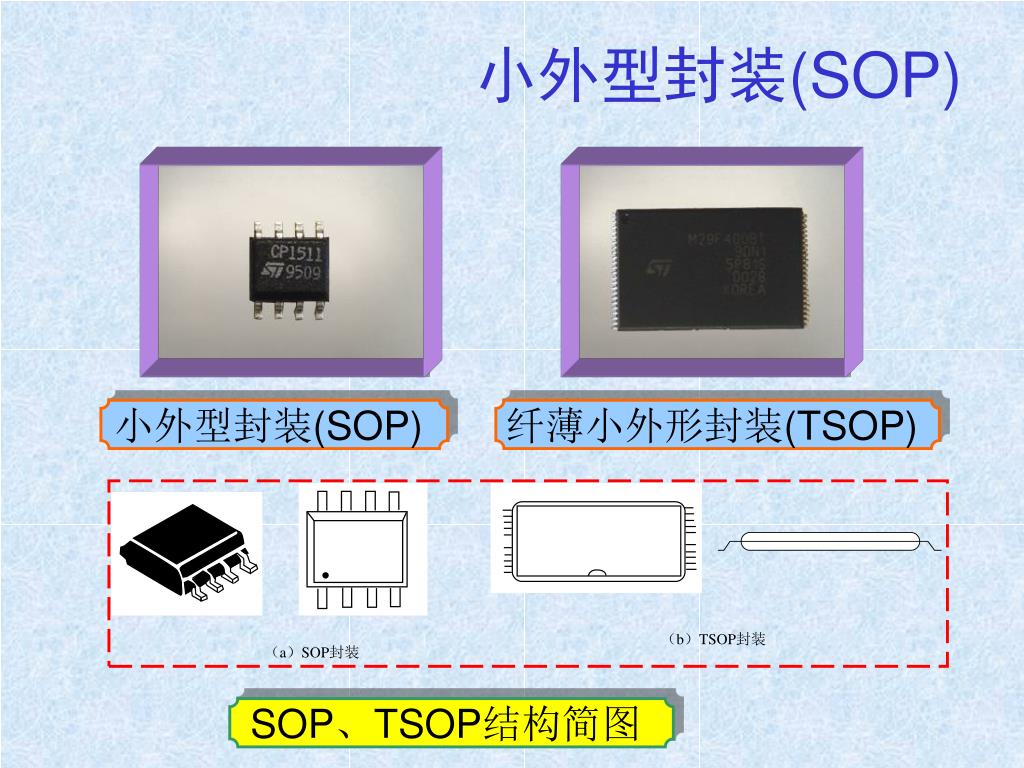

  5. 小外型封装(SOP) 小外型封装(SOP) 纤薄小外形封装(TSOP) SOP、TSOP结构简图

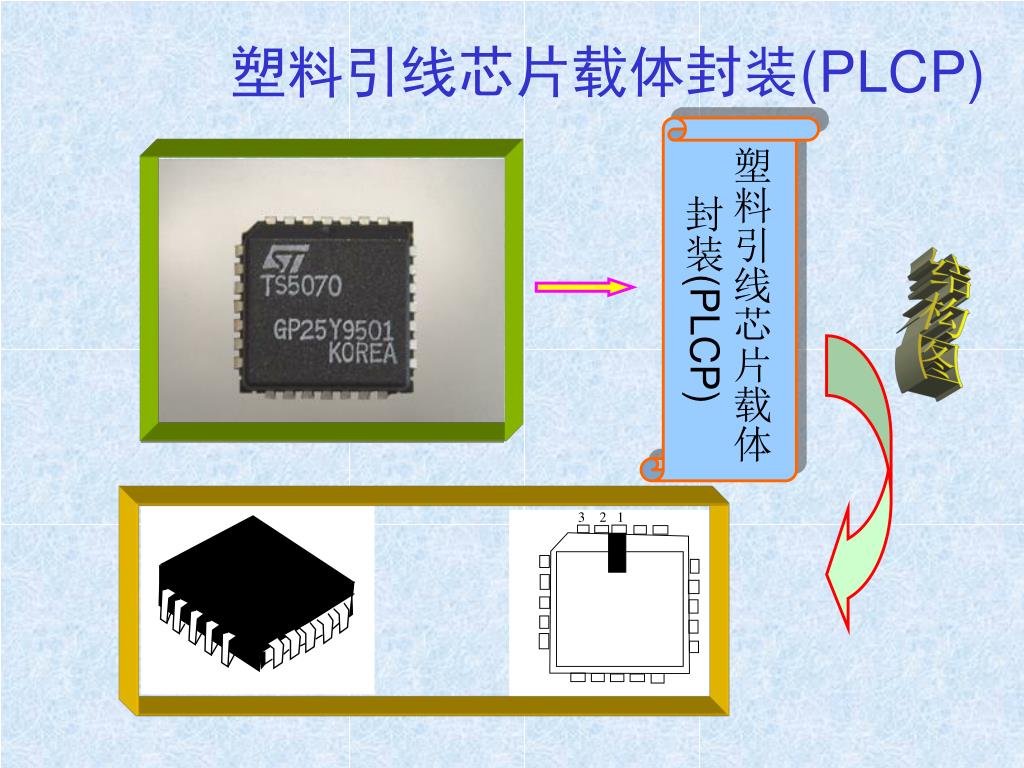

  6. 塑料引线芯片载体封装(PLCP) 塑料引线芯片载体 封装(PLCP) 结构图

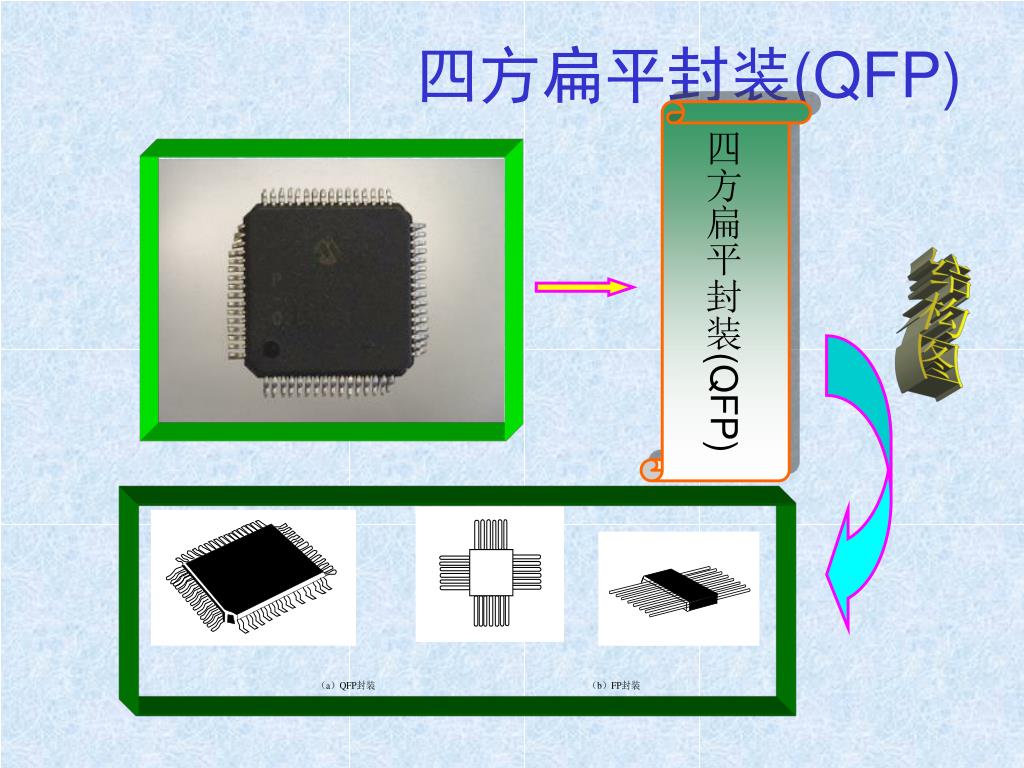

  7. 四方扁平封装(QFP) 四方扁平封装(QFP) 结构图

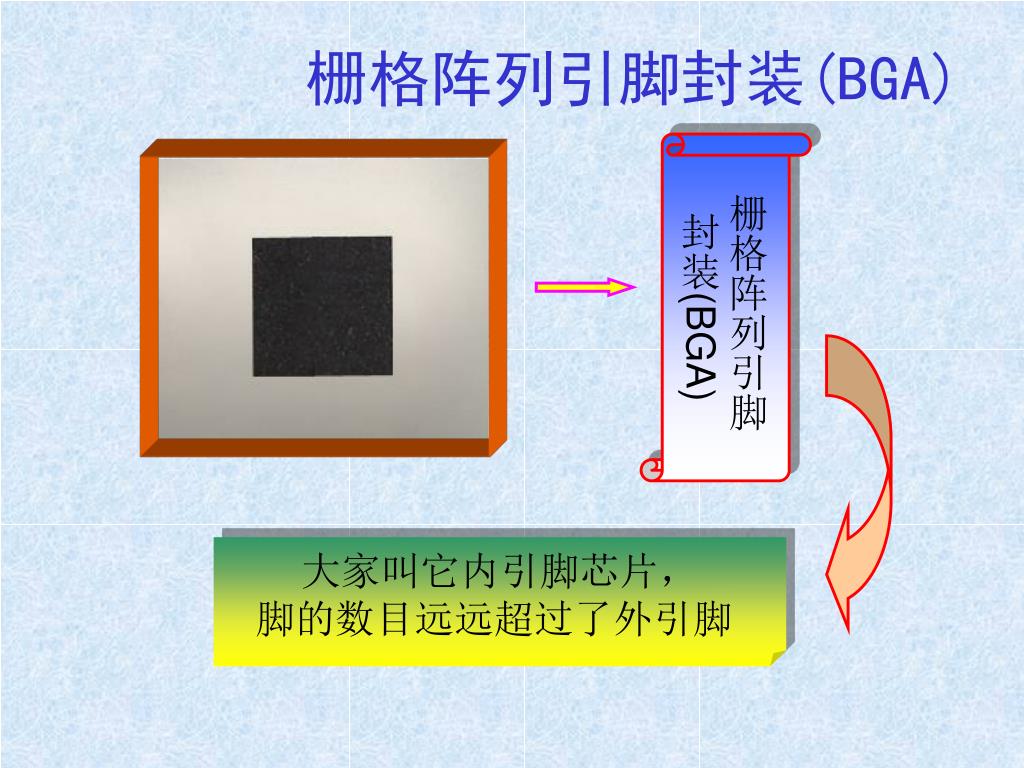

  8. 栅格阵列引脚封装(BGA) 栅格阵列引脚 封装(BGA) 大家叫它内引脚芯片， 脚的数目远远超过了外引脚

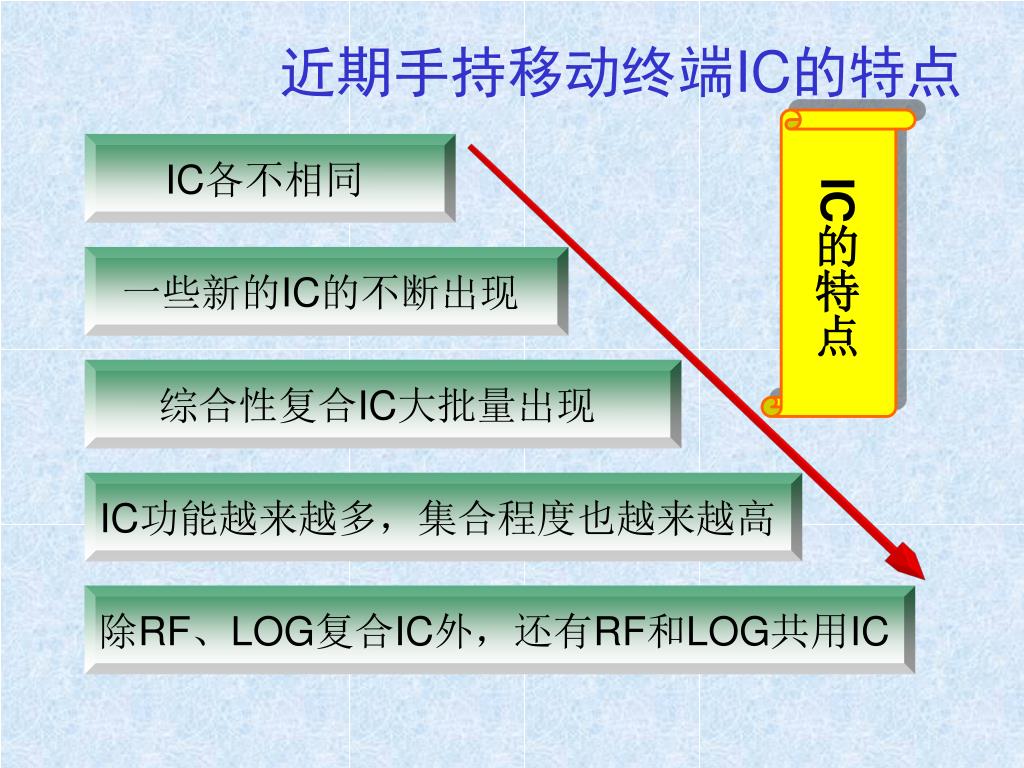

  9. 近期手持移动终端IC的特点 IC的特点 IC各不相同 一些新的IC的不断出现 综合性复合IC大批量出现 IC功能越来越多，集合程度也越来越高 除RF、LOG复合IC外，还有RF和LOG共用IC

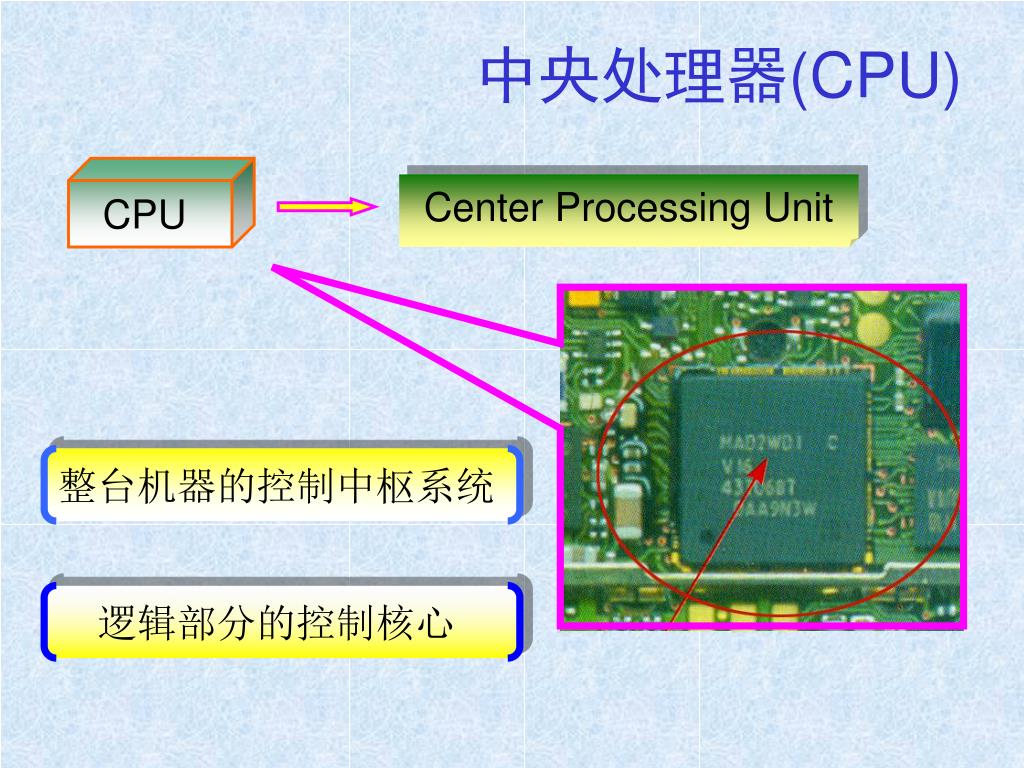

  10. 中央处理器(CPU) CPU Center Processing Unit 整台机器的控制中枢系统 逻辑部分的控制核心

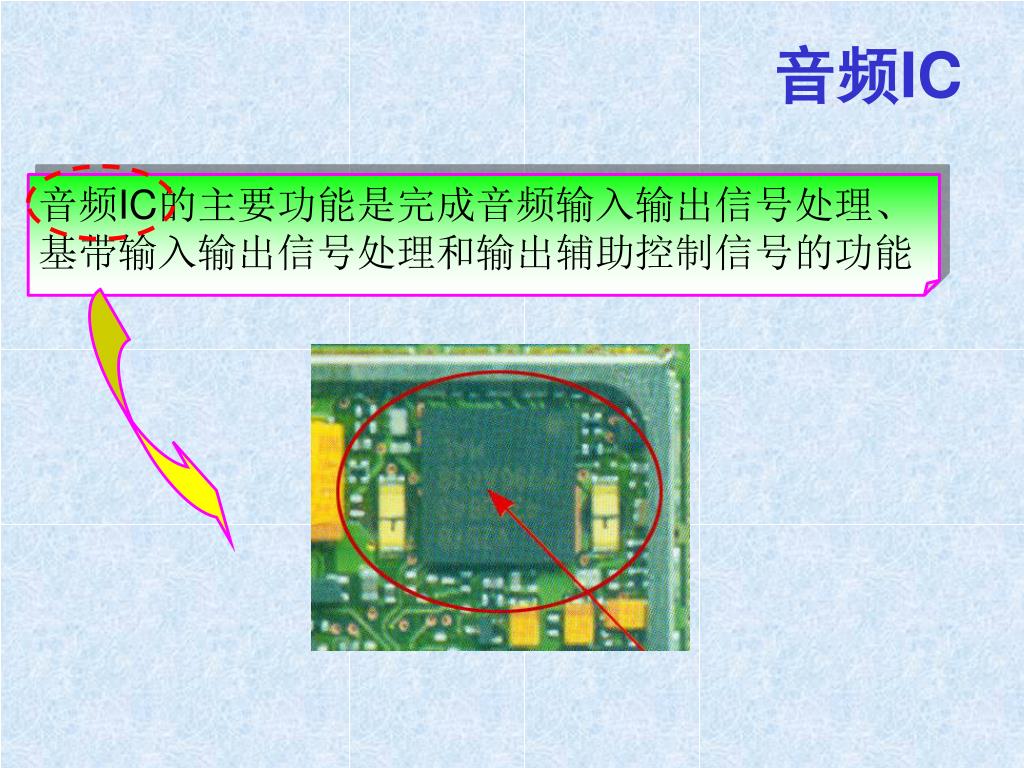

  11. 音频IC 音频IC的主要功能是完成音频输入输出信号处理、 基带输入输出信号处理和输出辅助控制信号的功能

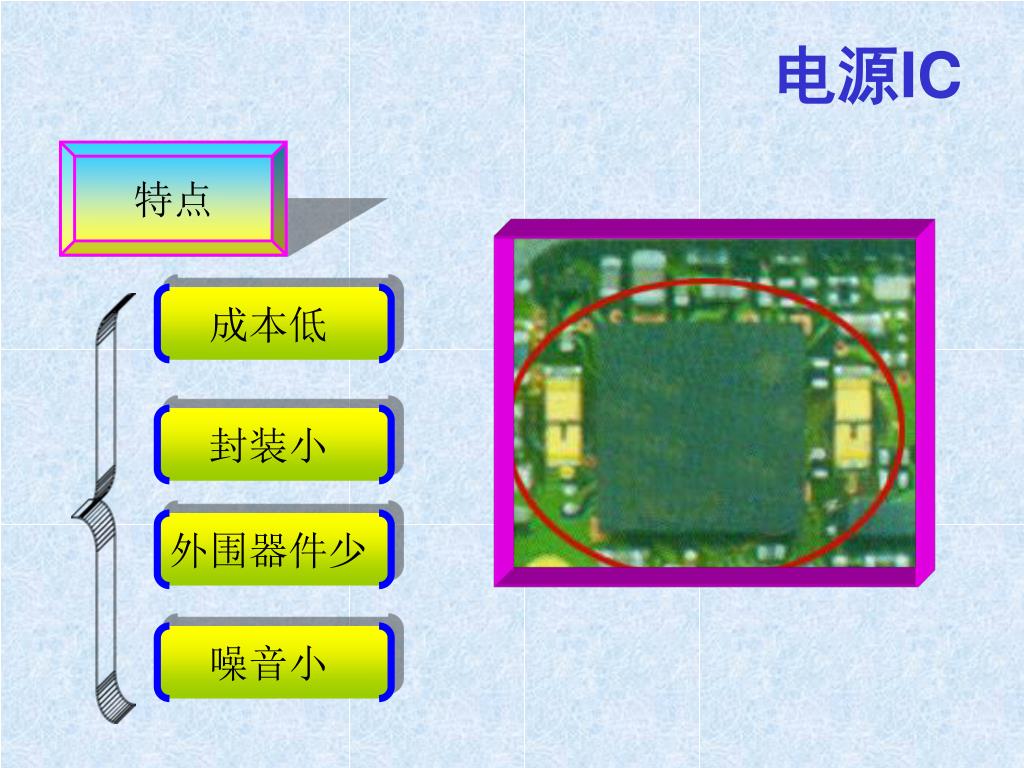

  12. 电源IC 特点 成本低 封装小 外围器件少 噪音小

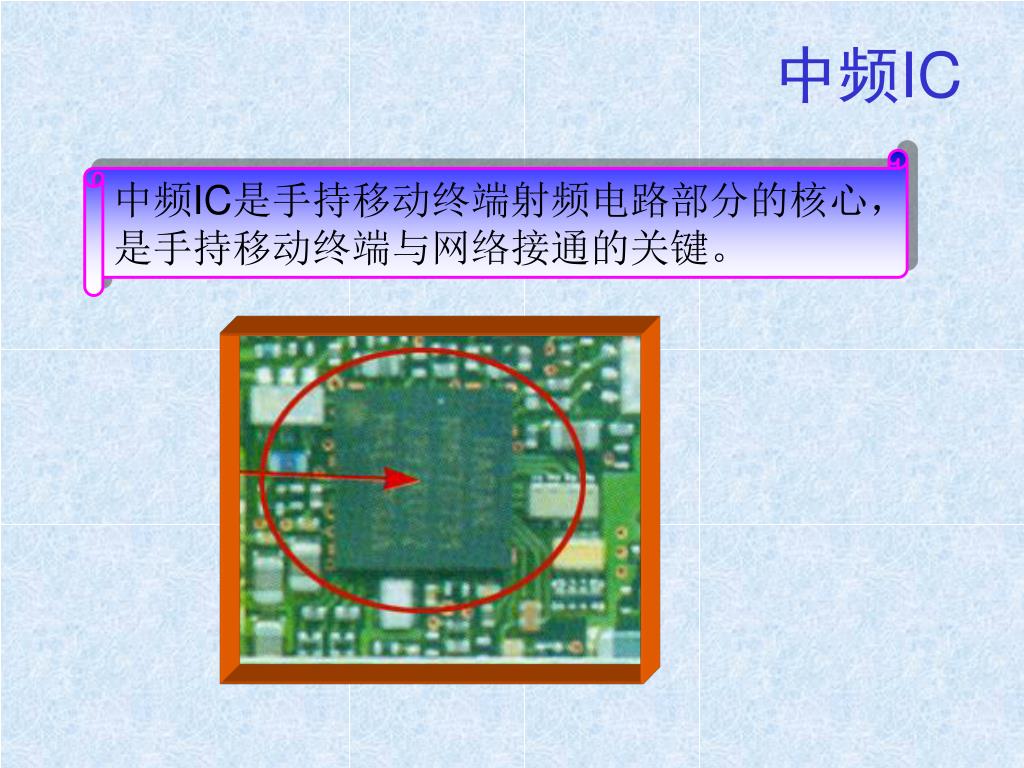

  13. 中频IC 中频IC是手持移动终端射频电路部分的核心， 是手持移动终端与网络接通的关键。

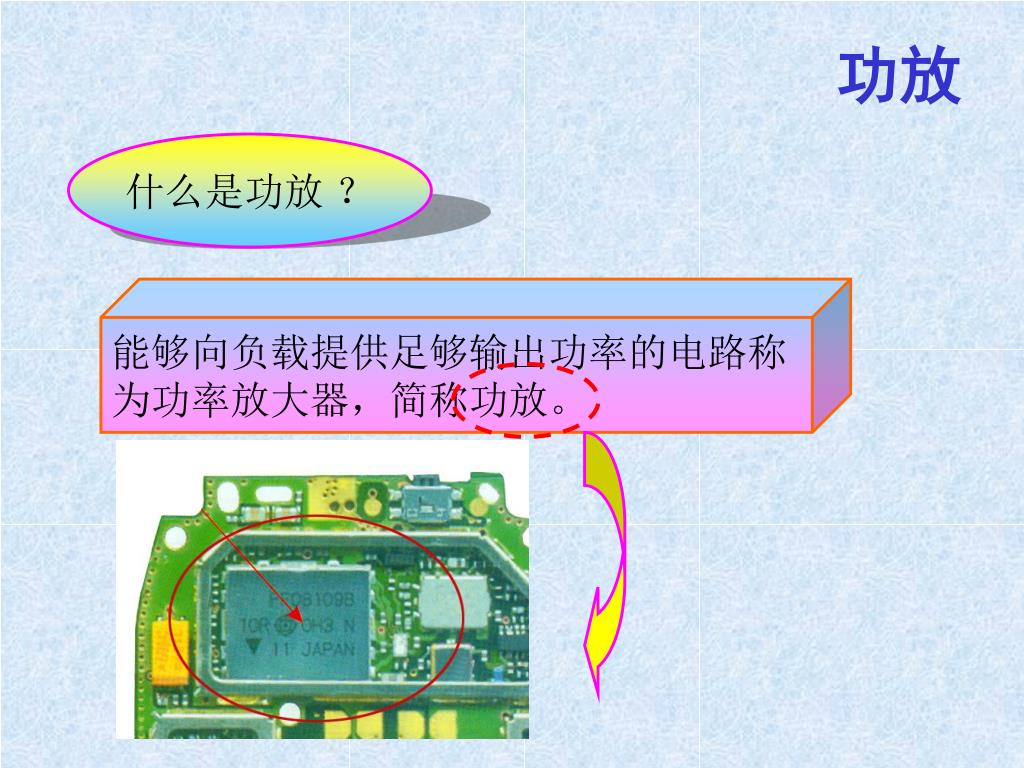

  14. 功放 什么是功放 ？ 能够向负载提供足够输出功率的电路称 为功率放大器，简称功放。

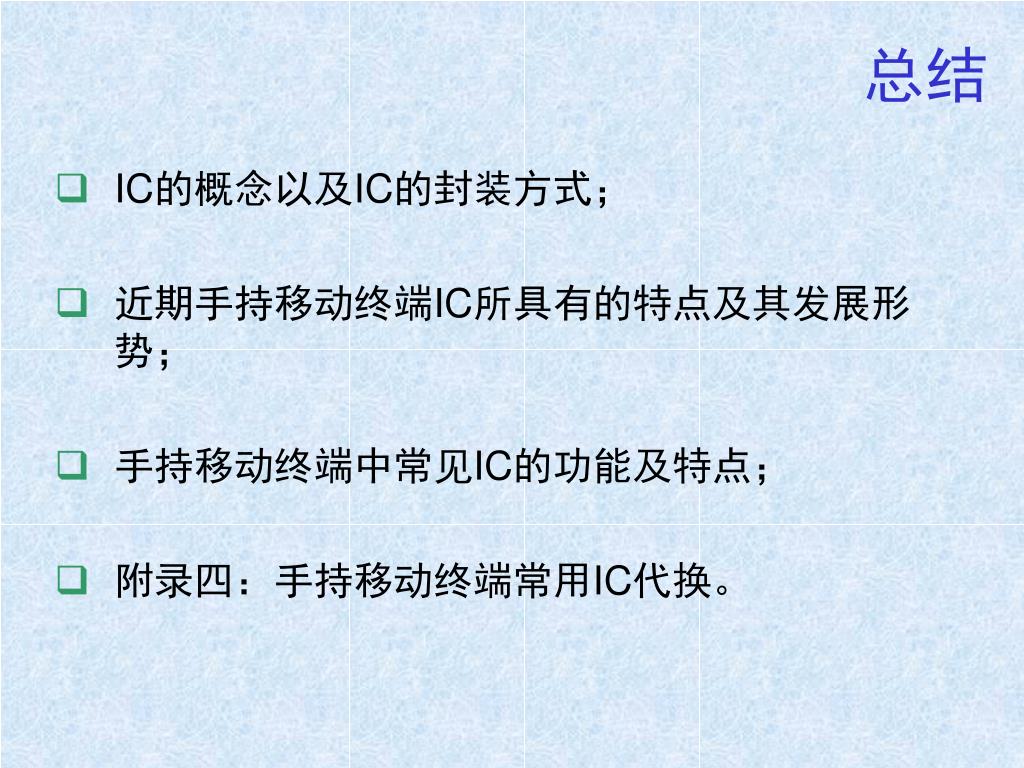

  15. 总结 • IC的概念以及IC的封装方式； • 近期手持移动终端IC所具有的特点及其发展形势； • 手持移动终端中常见IC的功能及特点； • 附录四：手持移动终端常用IC代换。
