plc gppw

PLC-GPPW軟體使用教學

授課教師:張祖烈

2011-10-22

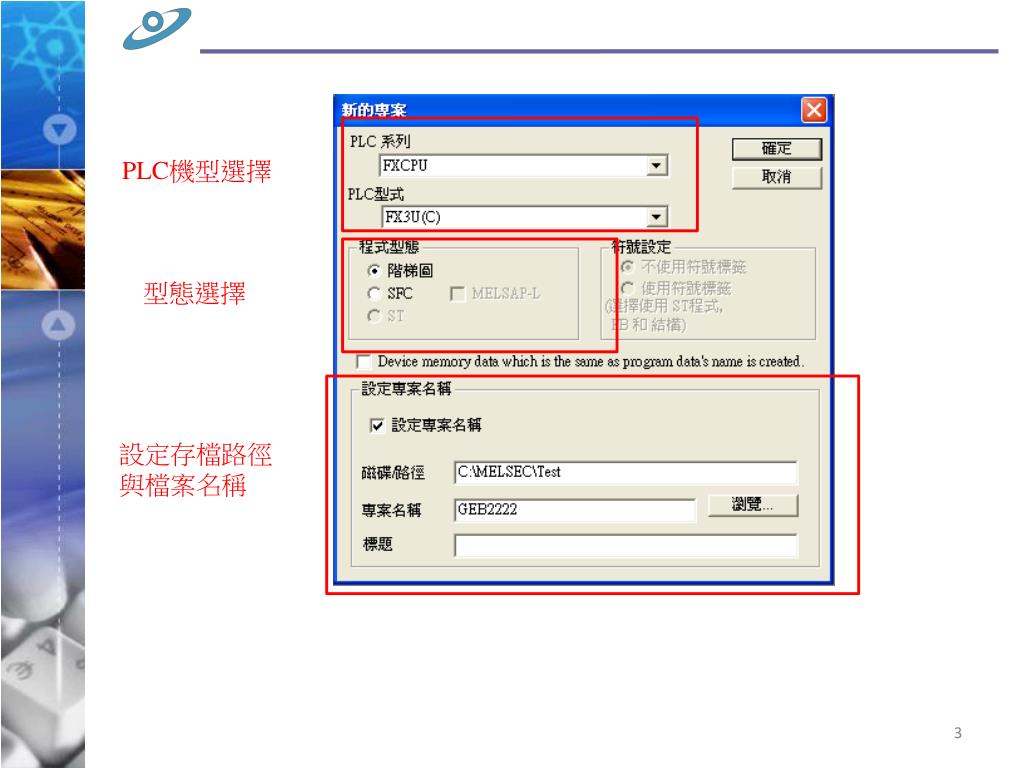

slide3

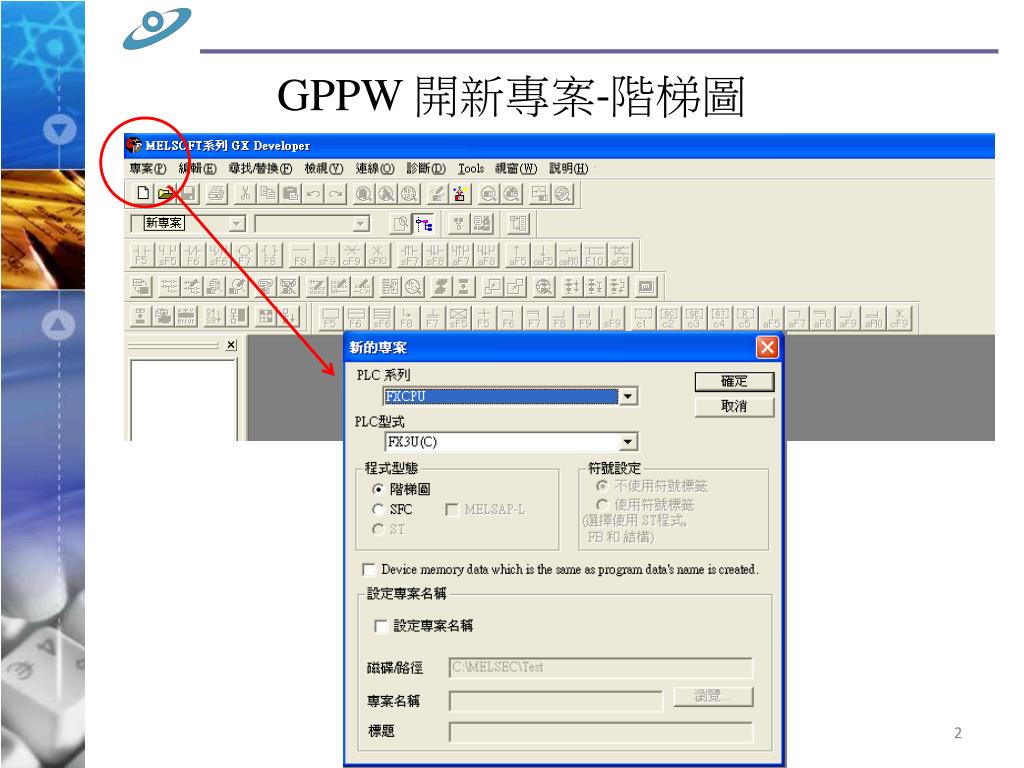

PLC機型選擇

型態選擇

設定存檔路徑

與檔案名稱

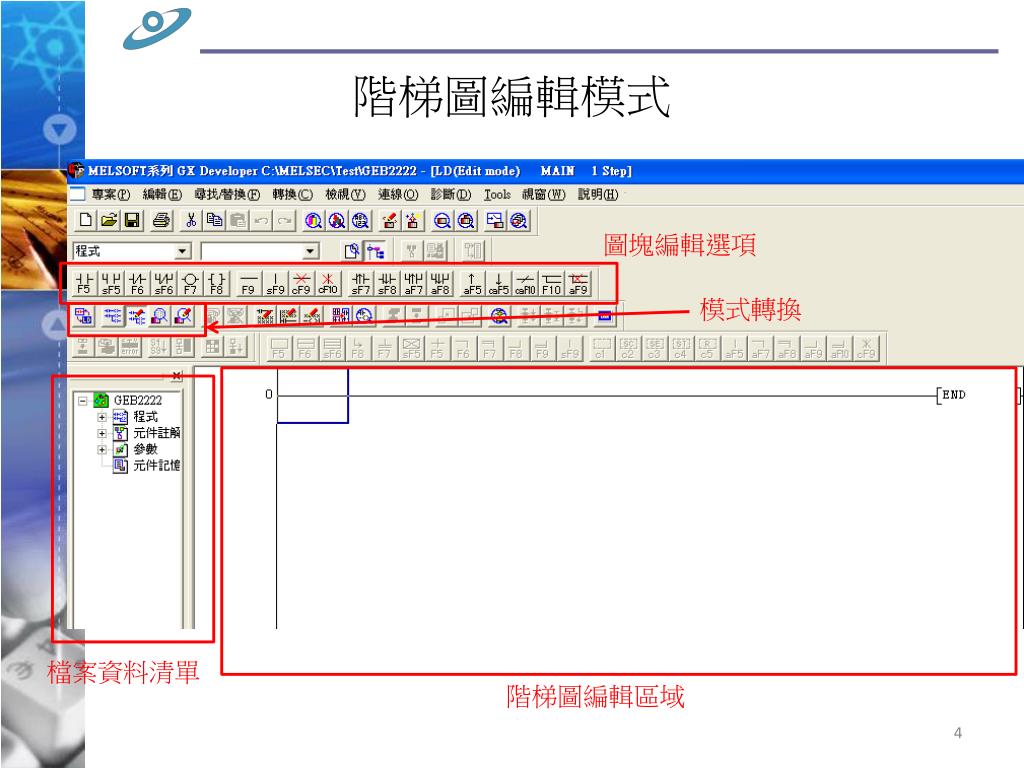

slide4
階梯圖編輯模式

圖塊編輯選項

模式轉換

檔案資料清單

階梯圖編輯區域

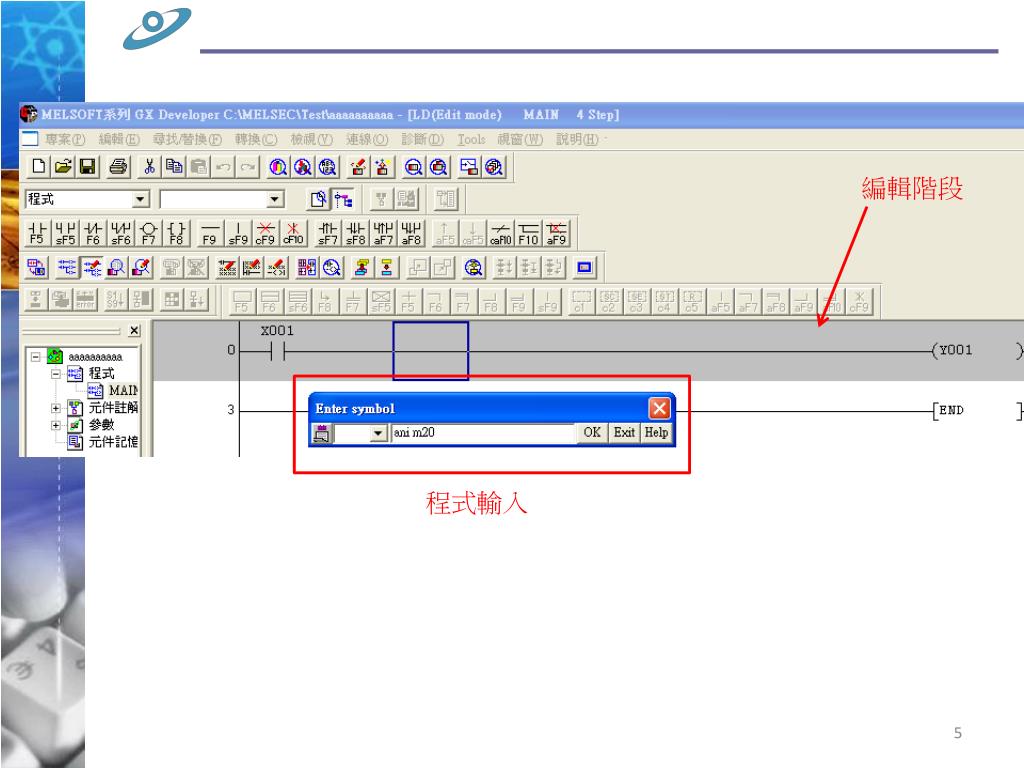

slide5

編輯階段

程式輸入

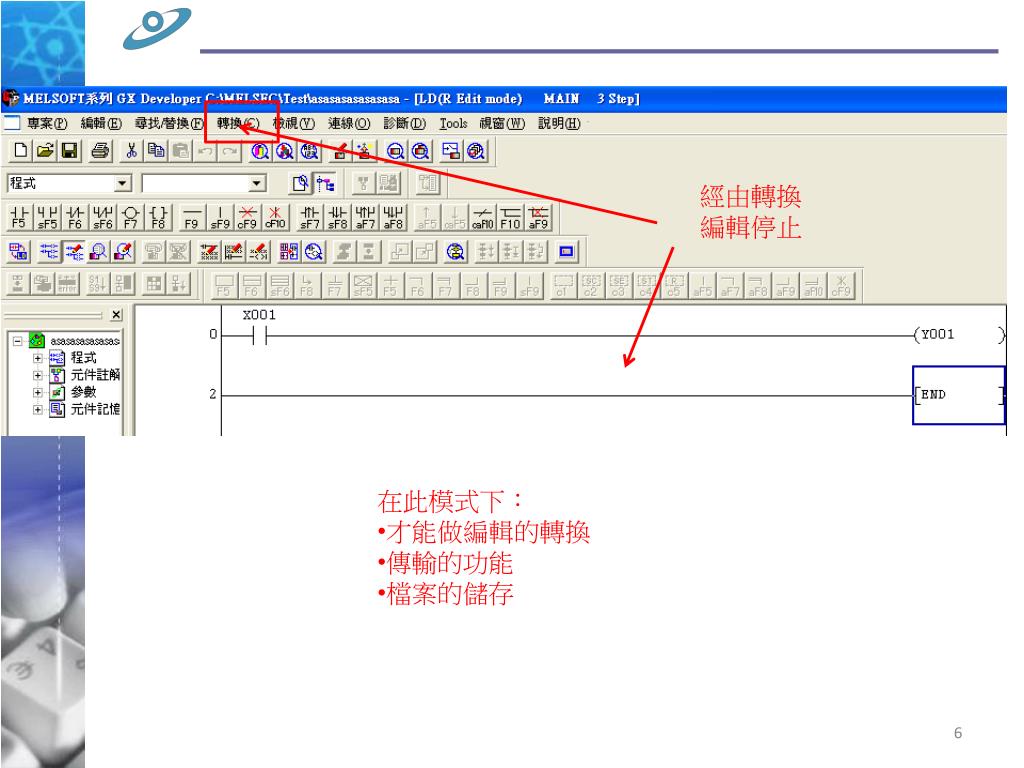

slide6

經由轉換

編輯停止

  • 在此模式下:
  • 才能做編輯的轉換
  • 傳輸的功能
  • 檔案的儲存
slide8

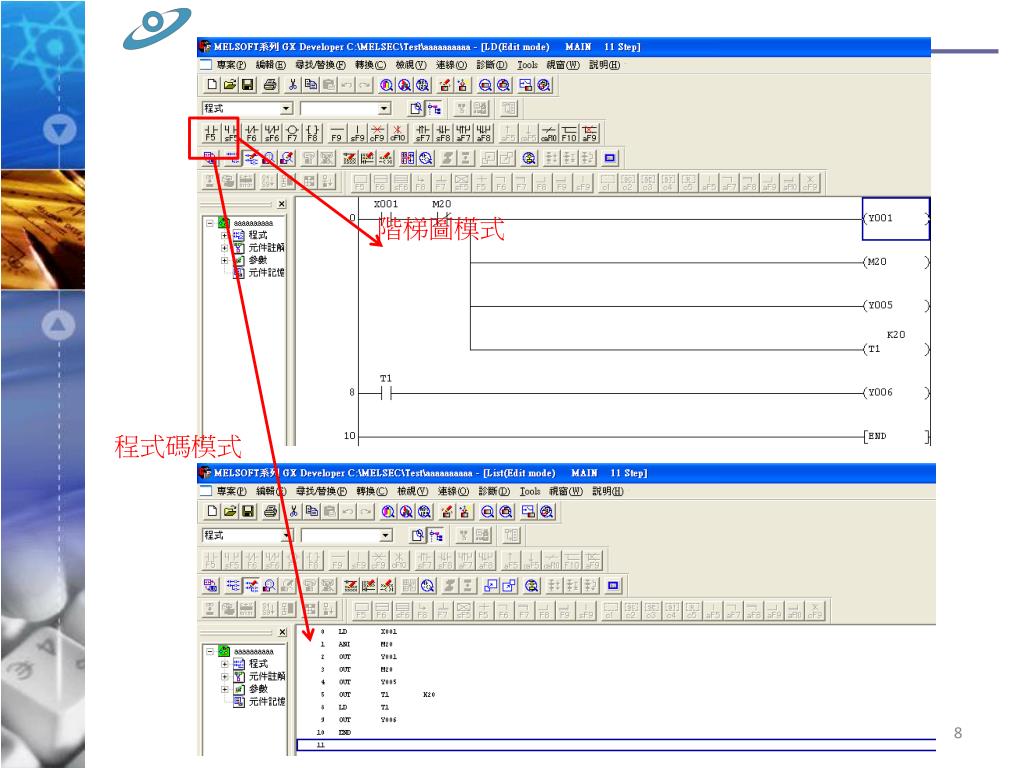

階梯圖模式

程式碼模式

pc plc

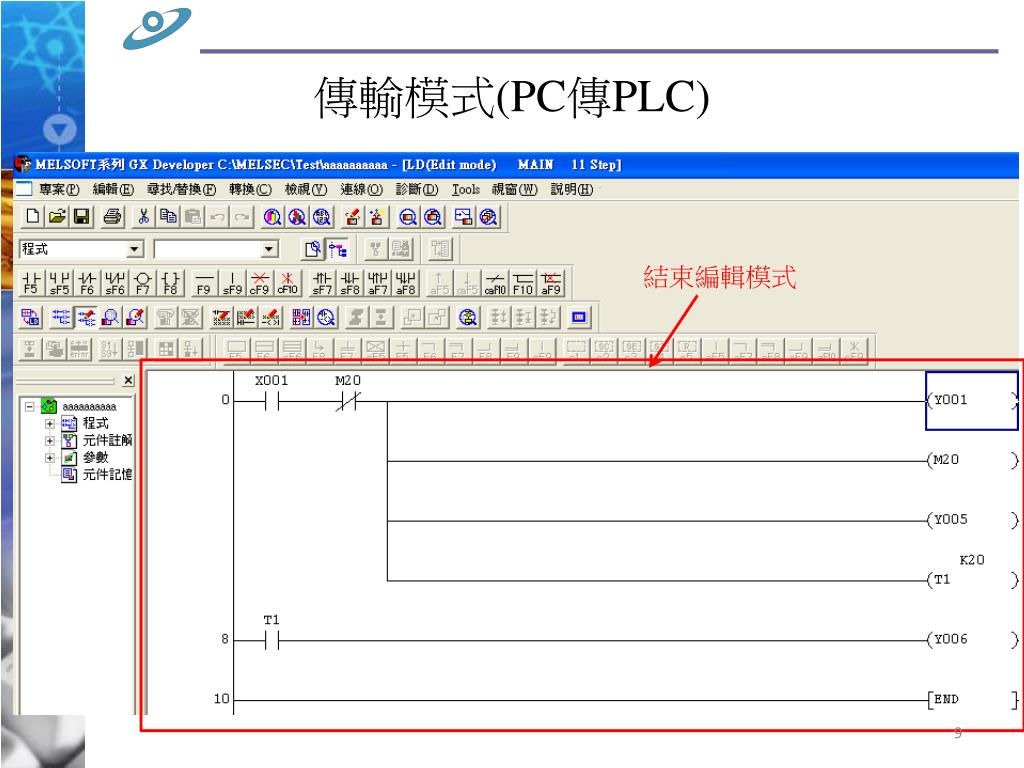

傳輸模式(PC傳PLC)

結束編輯模式

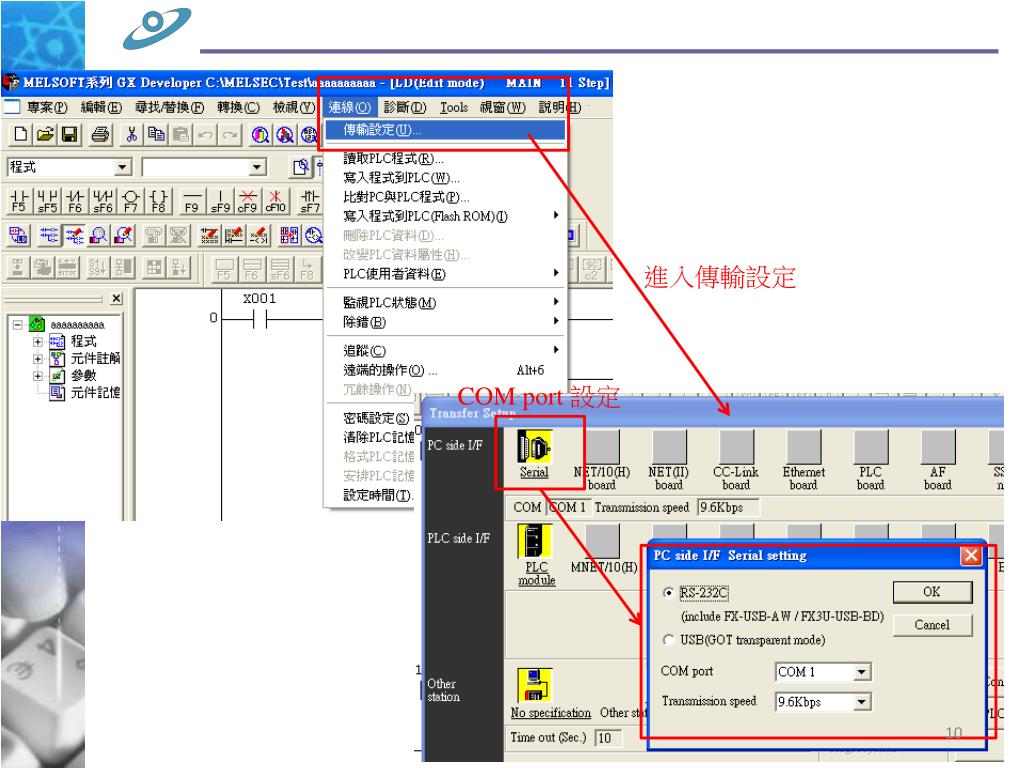

slide10

進入傳輸設定

COM port 設定

slide11

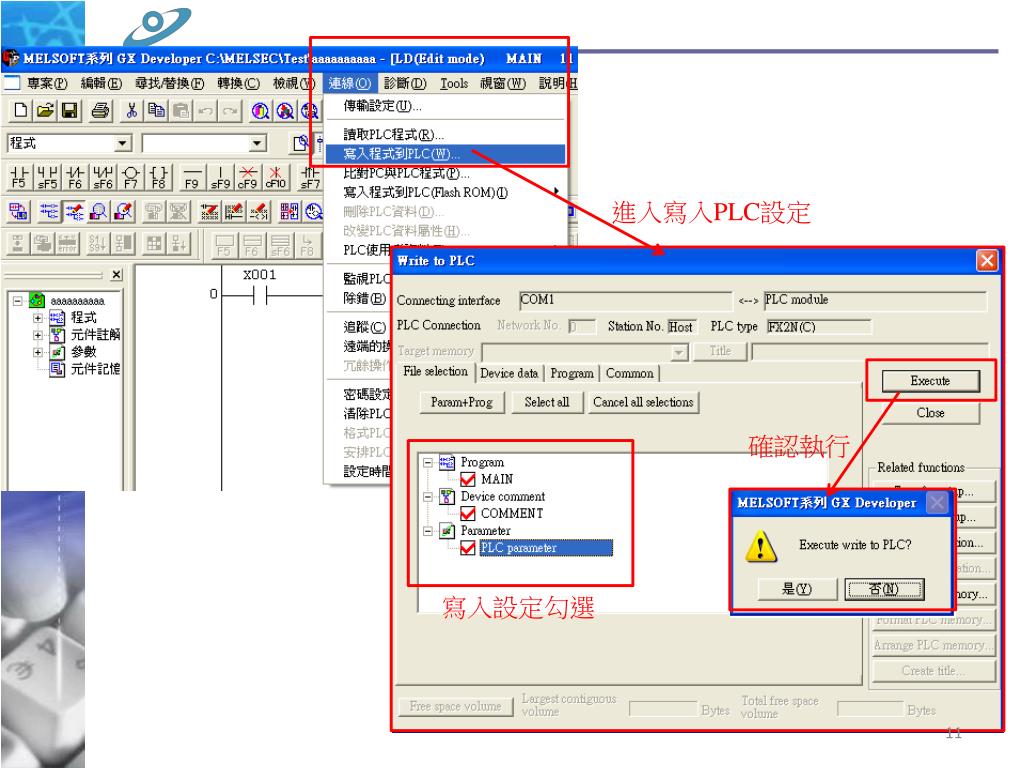

進入寫入PLC設定

確認執行

寫入設定勾選

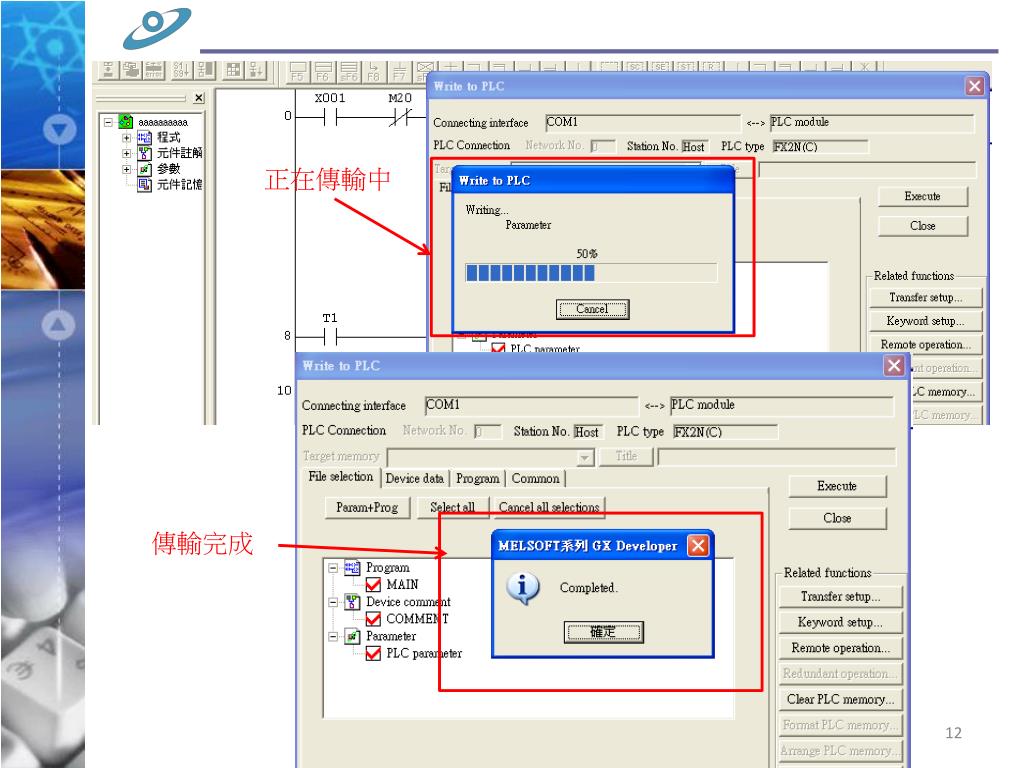

slide12

正在傳輸中

傳輸完成

slide15

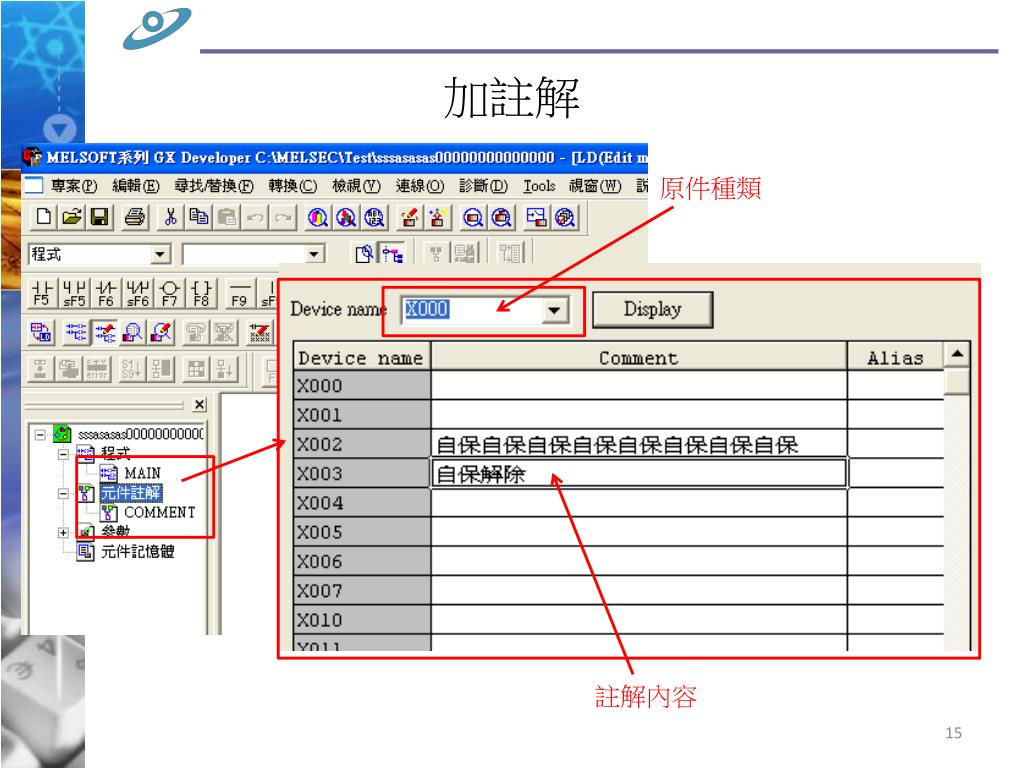

加註解

原件種類

註解內容

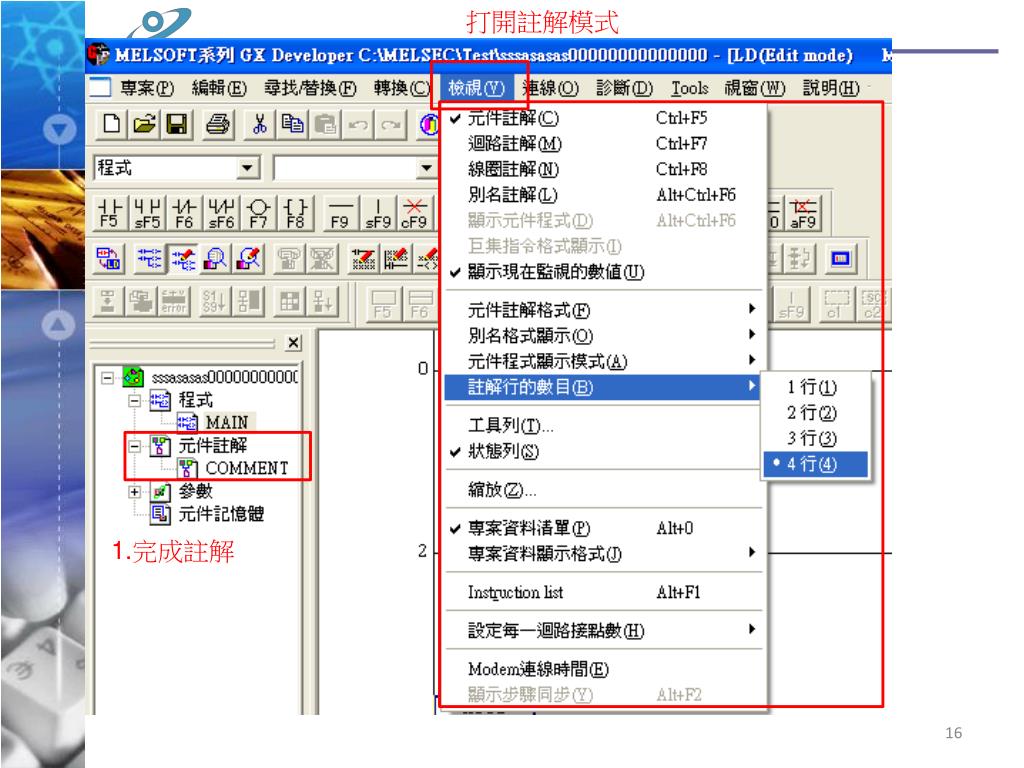

slide16

打開註解模式

1.完成註解

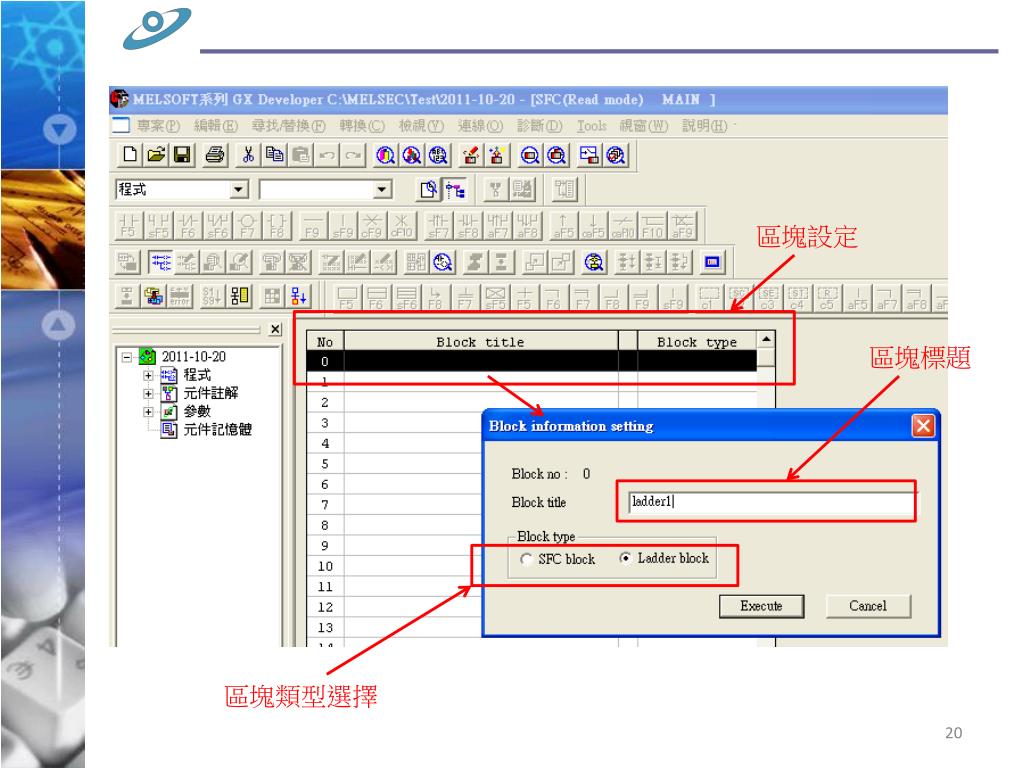

slide20

區塊設定

區塊標題

區塊類型選擇

slide21

起始輸入

設定進入S0

點入2下能回到區塊設定

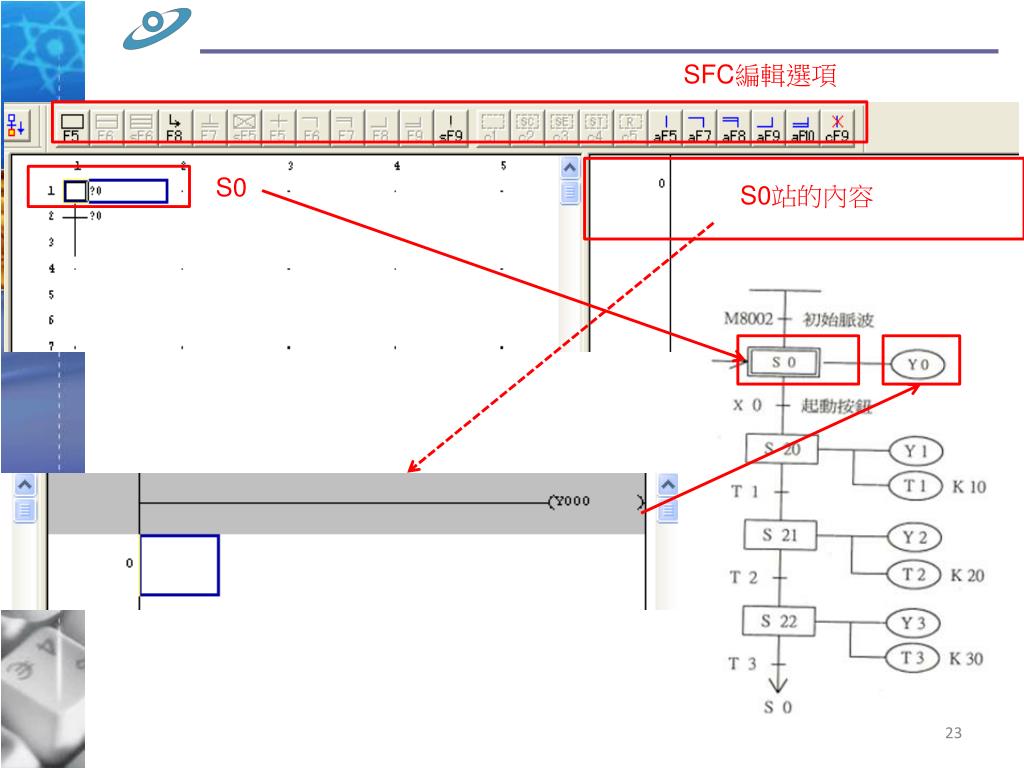

slide23

SFC編輯選項

S0

S0站的內容

slide24

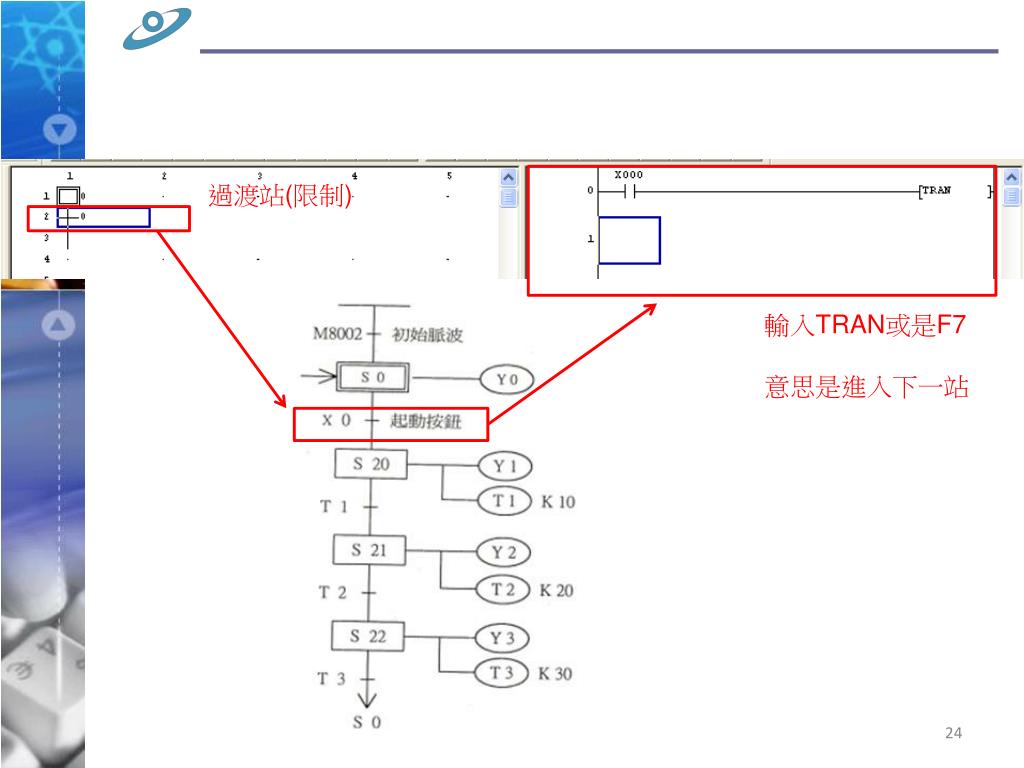

過渡站(限制)

輸入TRAN或是F7

意思是進入下一站

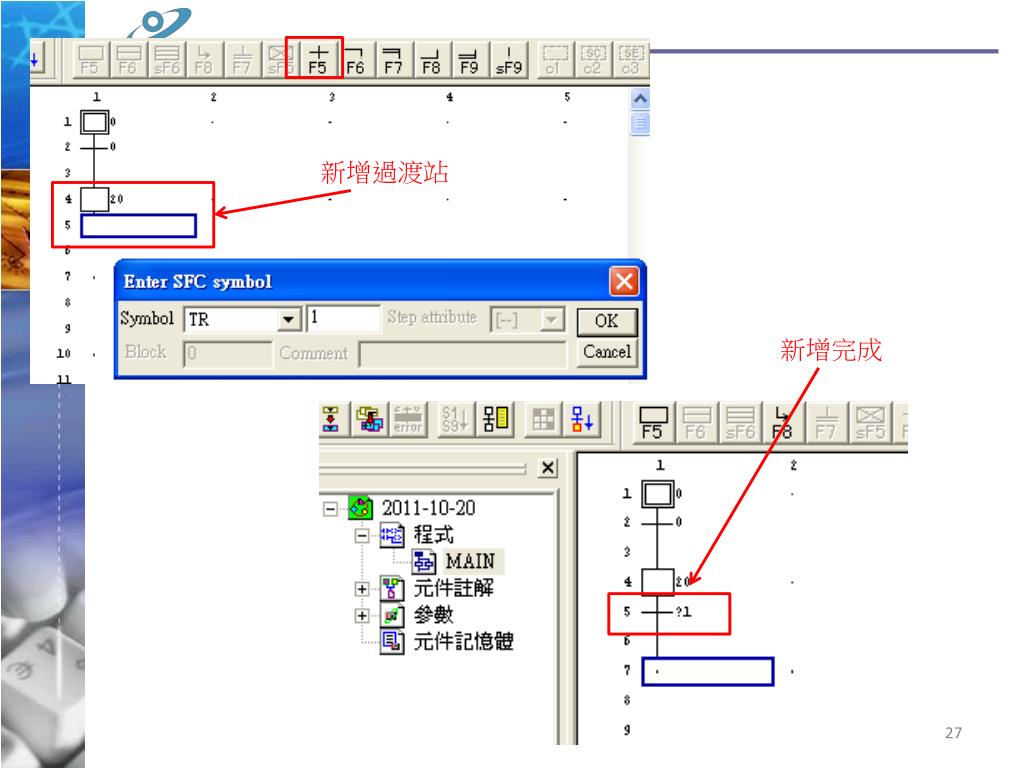

slide27

新增過渡站

新增完成

slide29

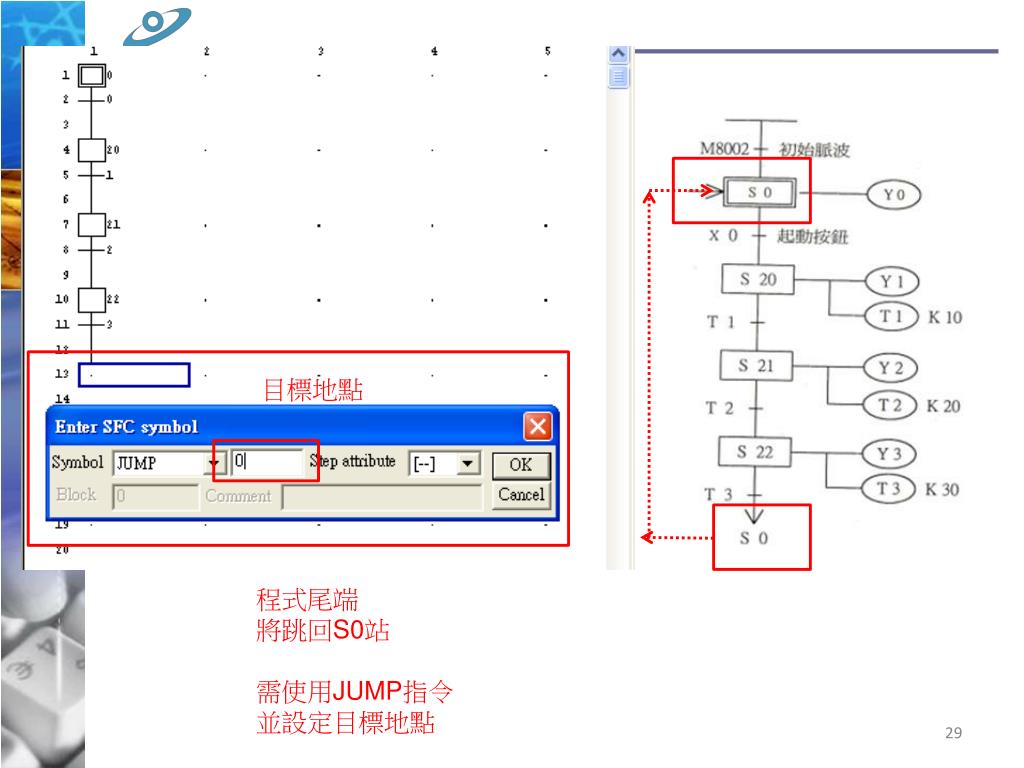

目標地點

程式尾端

將跳回S0站

需使用JUMP指令

並設定目標地點

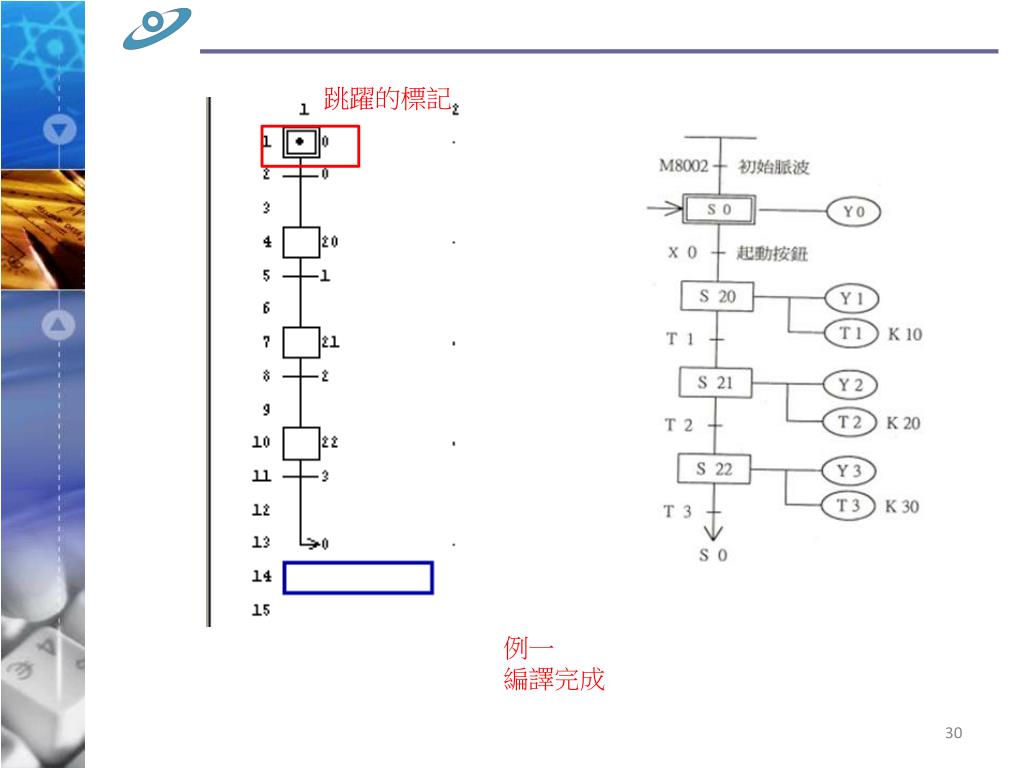

slide30

跳躍的標記

例一

編譯完成

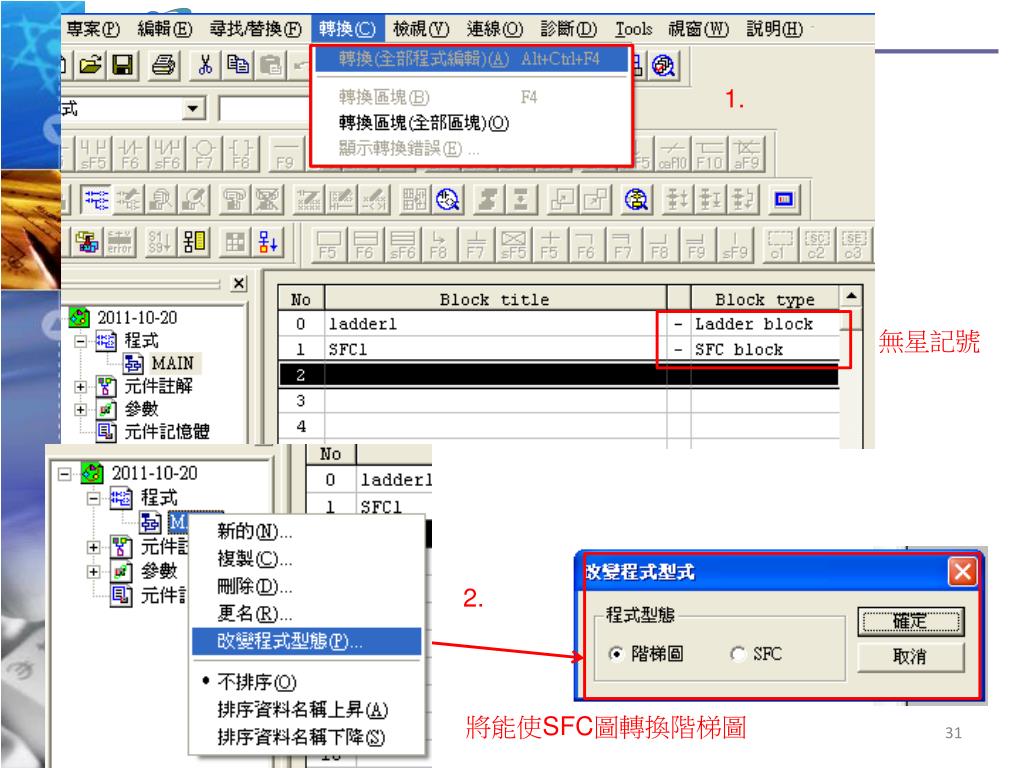

slide31

1.

無星記號

2.

將能使SFC圖轉換階梯圖

slide32

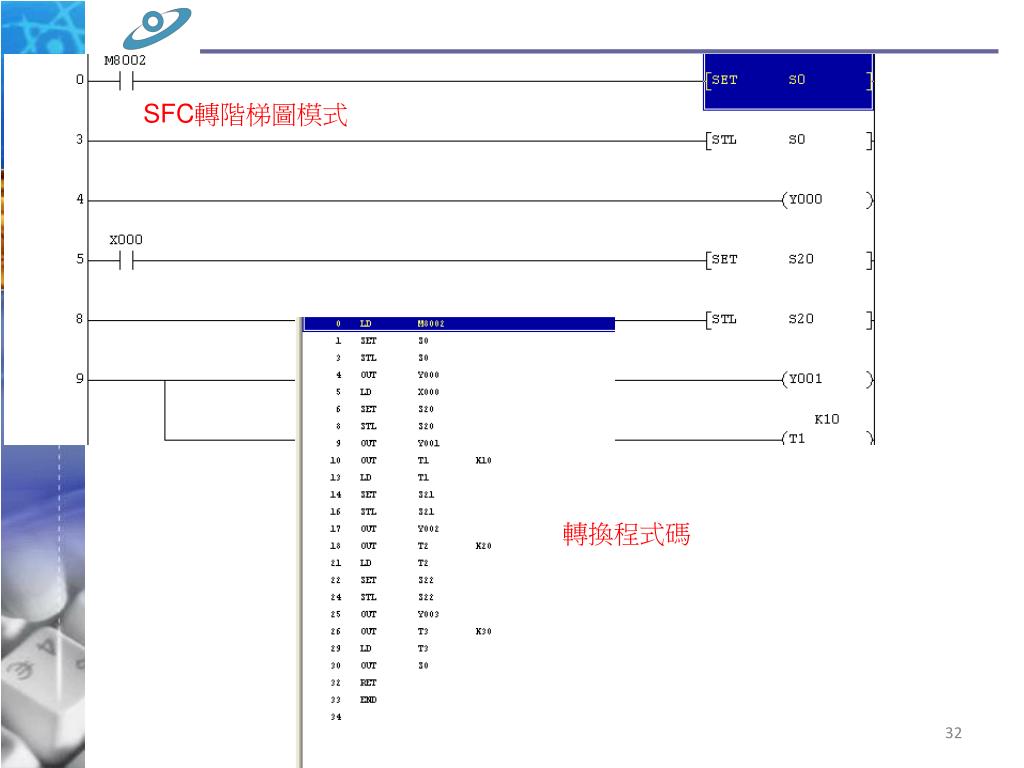

SFC轉階梯圖模式

轉換程式碼
